Τύπος Προϊόντος	Ασύρματο Δράπανο/Κατσαβίδι
Μάρκα	Hitachi (Metabo HPT)
Μοντέλο	WR12DAF2
Τάση	12V
Τύπος Μπαταρίας	Ιόντων λιθίου (τύπου ολίσθησης 12V)
Τύπος Τσοκ	Χωρίς κλειδί, 3/8" (10 mm)
Μέγιστη Ροπή	250 in-lbs (28 Nm)
Ρυθμίσεις Ταχύτητας	Μεταβλητή ταχύτητα, 0-600 RPM
Θέσεις Συμπλέκτη	18+1 (λειτουργία διάτρησης)
Βάρος (με μπαταρία)	2,5 λίβρες (1,1 κιλό)
Διαστάσεις (ΜxΠxΥ)	7,5 x 8,5 x 2,5 ίντσες (190 x 216 x 64 mm)
Πηγή Ισχύος	Πακέτο μπαταρίας (12V Li-ion)
Περιλαμβάνεται Φορτιστής	Ναι (UC12SL2)
LED Φωτισμός Εργασίας	Ναι
Κλιπ Ζώνης	Περιλαμβάνεται (αφαιρούμενο)
Εγγύηση	2 χρόνια περιορισμένη
Περιλαμβανόμενα Αξεσουάρ	Μπαταρία, φορτιστής, κλιπ ζώνης, μύτη Phillips #2
Τύπος Κινητήρα	Με ψήκτρες
Συντήρηση	Καθαρίζετε με στεγνό πανί· διατηρείτε τις οπές εξαερισμού απαλλαγμένες από υπολείμματα
Ασφάλεια	Φοράτε γυαλιά ασφαλείας· μην βυθίζετε σε νερό
Ανταλλακτικά & Δυνατότητα Επισκευής	Ανταλλακτικά διαθέσιμα μέσω εξουσιοδοτημένων κέντρων σέρβις της Hitachi

Συχνές ερωτήσεις - WR12DAF2 HITACHI

Πώς μπορώ να αλλάξω το τρυπάνι;

Για να αλλάξετε το τρυπάνι, περιστρέψτε το περίβλημα του τσοκ αριστερόστροφα για να ανοίξετε τις σιαγόνες. Τοποθετήστε το τρυπάνι, στη συνέχεια περιστρέψτε δεξιόστροφα για να σφίξετε. Βεβαιωθείτε ότι είναι κεντραρισμένο και ασφαλισμένο πριν από τη χρήση.

Ποια μπαταρία χρησιμοποιεί το WR12DAF2;

Χρησιμοποιεί μπαταρία 12V ιόντων λιθίου τύπου ολίσθησης (μοντέλο BCL1215 ή παρόμοιο). Να χρησιμοποιείτε πάντα αυθεντικές μπαταρίες Hitachi για βέλτιστη απόδοση.

Πόσο διαρκεί η μπαταρία;

Η διάρκεια ζωής της μπαταρίας εξαρτάται από τη χρήση. Υπό τυπικές συνθήκες διάτρησης/βιδώματος, μια μπαταρία 1,5Ah διαρκεί περίπου 30-45 λεπτά συνεχούς χρήσης. Ο χρόνος φόρτισης είναι περίπου 30-45 λεπτά.

Το WR12DAF2 είναι χωρίς ψήκτρες;

Όχι, αυτό το μοντέλο διαθέτει κινητήρα με ψήκτρες. Είναι αξιόπιστο και οικονομικό, αλλά μπορεί να απαιτήσει αντικατάσταση ψηκτρών μετά από εκτεταμένη χρήση.

Μπορώ να χρησιμοποιήσω αυτό το δράπανο για διάτρηση μετάλλου;

Ναι, μπορεί να τρυπήσει μέταλλο χρησιμοποιώντας κατάλληλα τρυπάνια έλικα και χαμηλότερες ταχύτητες. Εφαρμόστε λάδι κοπής και χρησιμοποιήστε σταθερή πίεση για καλύτερα αποτελέσματα.

Πώς καθαρίζω το δράπανο;

Χρησιμοποιήστε ένα στεγνό πανί για να σκουπίσετε το εξωτερικό. Διατηρείτε το τσοκ και τις οπές εξαερισμού απαλλαγμένα από σκόνη. Μην χρησιμοποιείτε νερό ή διαλυτικά.

Ποια είναι η περίοδος εγγύησης;

Η Hitachi προσφέρει 2ετή περιορισμένη εγγύηση για ελαττώματα υλικών και κατασκευής. Καταχωρίστε το εργαλείο σας διαδικτυακά για ενεργοποίηση.

Γιατί δεν φορτίζει η μπαταρία;

Πρώτα ελέγξτε τις συνδέσεις του φορτιστή. Εάν η μπαταρία είναι ζεστή, αφήστε την να κρυώσει. Δοκιμάστε διαφορετική πρίζα. Εάν εξακολουθεί να μην φορτίζει, η μπαταρία μπορεί να χρειάζεται αντικατάσταση.

Πώς να ρυθμίσετε τον συμπλέκτη ροπής;

Περιστρέψτε τον δακτύλιο συμπλέκτη (αριθμημένο 1-18) για να επιλέξετε την επιθυμητή ροπή. Οι υψηλότεροι αριθμοί για βίδωμα βαθύτερων βιδών, οι χαμηλότεροι για ελαφρύτερες εργασίες. Η ρύθμιση '20' είναι λειτουργία διάτρησης.

Είναι αυτό το δράπανο συμβατό με άλλες μπαταρίες Hitachi 12V;

Ναι, είναι συμβατό με τις μπαταρίες Hitachi 12V τύπου ολίσθησης (σειρά BCL). Οι παλαιότερες μπαταρίες 12V τύπου ράβδου δεν είναι συμβατές.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WR12DAF2 HITACHI

Δραπανοκατσάβιδο Μπαταρίας/Κλειδί

Διαβάστε προσεκτικά και κατανοήσετε αυτές τις οδηγίες πριν τη χρήση.

ΓΕΝΙΚΑ ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ ΚΑΤΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

ΚΙΝΔΥΝΟΣ! Όταν χρησιμοποιούμε εργαλεία που λειτουργούν με μπαταρία, τα βασικά μέτρα ασφαλείας πρέπει πάντα να λαμβάνονται για την μείωση του κινδύνου πυρκαγιάς, διαρροής υγρών μπαταρίας και του τραυματισμού προσώπων ,συμπεριλαμβανομένων των παρακάτω.

Διαβάστε όλες αυτές τις οδηγίες πριν θέσετε σε λειτουργία αυτό το προιόν και φυλάξετε αυτές τις οδηγίες.

Για ασφαλείς λειτουργίες:

1. Διατηρήστε τον χώρο εργασίας καθαρό. Οι ακατάστατοι χώροι και πάγκοι εργασίας έχουν την τάση να προκαλούν τραυματισμούς.

2. Λάβατε υπόψη το περιβάλλον εργασίας. Μην εκθέτετε τα εργαλεία στη βροχή. Μη χρησιμοποιήσετε τα εργαλεία σε υγρές ή βρεγμενες περιοχές. Κρατήστε το χώρο εργασίας καλά φωτισμένο. Μην χρησιμοποιήσετε τα εργαλεία κάπου που υπάρχει κίνδυνος φωτιάς ή έκρηξης.

3. Κρατήστε τα παιδιά μακριά. Μην αφήνεται τους επισκέπτες να αγγίζουν τα εργαλεία. Όλοι οι επισκέπτες πρέπει να κρατιούνται μακριά από το χώρο εργασίας.

4. Αποθηκεύσετε τις μπαταρίες και τα εργαλεία που δεν χρησιμοποιείτε. Όταν δεν χρησιμοποιούνται, τα εργαλεία και οι μπαταρίες, πρέπει να αποθηκεύονται ξεχωριστά σε ένα χώρο που είναι στεγνός, ψηλά ή κλειδωμένα, μακριά από την πρόσβαση στα παιδιά. Σιγουρευτείτε ότι οι ακροδέκτης της μπαταρίας δεν μπορούν να βραχυκυκλωθουν με άλλα μεταλλικά αντικείμενα όπως βίδες, καρφιά, κ.τ.λ.

5. Μήν ασκήσετε βία στο εργαλείο. Θα πραγματοποιήσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια στο ρυθμό για τον οποίο σχεδιάστηκε.

6. Χρησιμοποιήστε το κατάλληλο εργαλείο. Μην εξαναγκάζετε μικρά εργαλεία ή προσαρτήματα να κάνουν τη δουλειά ενός εργαλείου σχεδιασμένο για βαριές δουλειές. Μην χρησιμοποιείτε τα εργαλεία για δουλειές για τις οποίες δεν προορίζονται.

7. Ντυθείτε κατάλληλα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα, αυτά μπορούν να πιαστούν στα μετακινούμενα μέρη. Λαστιχένια γάντια και μη ολισθηρά υποδήματα συνιστώνται όταν εργάζεστε σε εξωτερικούς χώρους. Φορέστε ένα προστατευτικό καλυμμα μαλλιών για να καλύψετε τα μακριά μαλλιά.

8. Χρησιμοποιήστε προστατευτικό για τα μάτια. Επίσης χρησιμοποιήστε μάσκα προσώπου ή σκόνης εάν η εργασία κοπής θα προκαλέσει σκόνη.

9. Συνδέστε ένα εξάρτημα εξαγωγής σκόνης. Αν παρέχονται εξαρτήματα για την σύνδεση των συσκευών εξαγωγής και συλλογής σκόνης σιγουρευτείτε ότι αυτα είναι συνδεδεμένα και ότι χρησιμοποιούνται κατάλληλα.

10. Μή какομεταχειρίζεστε το καλώδιο ( εάν υπάρχει ). Ποτέ μη μεταφέρετε τα εργαλεία από το καλώδιο ή το τραβήξετε για να το αποσυνδέσετε από την υποδοχη. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι ή πετρέλαιο και κοφτερές γωνίες.

11. Σιγουρεύετε το αντικείμενο εργασίας σας. Χρησιμοποιήστε σφιγκτήρες ή μια μέγγενη για το κράτημα του αντικειμένου πάνω στο οποίο εργάζεστε. Είναι πιο ασφαλές από το να χρησιμοποιείτε το χέρι σας και επιπρόσθετα ελευθερώνει και τα δυο χέρια για να λειτουργήσετε το εργαλείο.

12. Μην προεκτείνεστε. Διατηρήστε πάντοτε το κατάλληλο πάτημα και ισορροπία.

13. Συντηρείτε τα εργαλεία με προσοχή. Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά για καλύτερη και ασφαλεστερη απόδοση. Ακολουθήστε τις οδηγίες για τη λίπανση και την αλλαγή εξαρτηματων. Ελέγξετε τα καλώδια εργαλείων περιοδικά και εὰν έχουν πάθει ζημιά, επισκευάστε τα σε ένα εξουσιοδοτημένο κέντρο επισκευής. Κρατήστε τις λαβές στεγνές, καθαρές χωρίς να έχουν λάδια και γράσο.

14. Αποσύνδεση εργαλείων. Όπου η κατασκευή το επιτρέπει, αποσυνδέστε το εργαλείο από την μπαταρία, όταν δεν το χρησιμοποιείτε , πριν από το σέρβις, και κατά την αλλαγή εξαρτημάτων όπως λεπίδες, ακίδες και κόφτες.

15. Αφαιρέστε τα κλειδιά ρυθμιζόμενου ανοίγματος και τα απλά κλειδιά. Έχετε την συνήθεια να ελέγχετε να δείτε αν τα απλά κλειδιά και τα κλειδιά ρυθμιζόμενου ανοίγματος έχουν αφαιρεθεί από το εργαλείο πριν το βάλετε να δουλέψει.

16. Αποφύγετε την κατά λάθος εκκίνηση. Μην μεταφερετε το εργαλείο με το δάκτυλό σας πάνω στο διακόπτη.

17. Να είστε σε ετιμότητα. Βλέπετε τι κάνετε. Χρησιμοποιήστε τη κοινή λογική. Μην λειτουργείτε το εργαλείο όταν είστε κουρασμένοι.

18. Ελέγξετε τα κατεστραμμένα τμήματα. Πριν την παραπέρα χρήση του εργαλείου, ο προφυλακτήρας ή το οποιοδήποτε κομμάτι που έχει πάθει ζημιά πρέπει να ελεγθεί προσεκτικά για να διαπιστωθεί ότι θα λειτουργήσει κανονικά και θα εκτελέσει την λειτουργία για την οποία προορίζεται. Ελέγξετε την ευθυγραμμιση των κινούμενων τμημάτων, την ελεύθερη κίνηση των κινούμενων τμημάτων, το σπάσιμο των τμημάτων, την στερωση και τις οποιεσδήποτε άλλες καταστάσεις που ενδέχεται να επηρεάζουν την λειτουργία του. Ο προφυλακτήρας ή οποιοδήποτε αλλο τμήμα που έχει πάθει ζημιά θα πρέπει να διορθωθεί κατάλληλα ή να αντικατασταθεί από ένα εξουσιοδοτημένο για σέρβις κέντρο εκτός και αν υπάρχει ένδειξη για κάτι άλλο σε αυτές τις οδηγίες χειρισμου. Αντικαταστήστε τους ελαττωματικους διακόπτες σε ένα εξουσιοδοτημένο κέντρο σέρβις. Μη χρησιμοποιήσετε το εργαλείο εάν ο διακόπτης δεν το ανοίγει και το κλείνει.

19. Κίνδυνος

Η χρήση οποιονδήποτε εξαρτημάτων ή προσαρτημάτων εκτός από αυτά που συνιστώνται σε αυτές τις οδηγίες χειρισμού, μπορεί να προκαλέσει τον κίνδυνο προσωπικού τραυματισμού.

○ Σιγουρευτείτε ότι η μπαταρία είναι η σωστή για το εργαλείο.

Ο Σιγουρευτείτε ότι η εξωτερική επιφάνεια της μπαταρίας ή του εργαλείου είναι καθαρή και στεγνή πριν τη συνδέσετε στον φορτιστή.

Ο Σιγουρευτείτε ότι οι μπαταρίες φορτίζονται με τον σωστό φορτιστή που συνισταται από τον κατασκευαστή. Λανθασμένη χρήση μπορεί να προκαλέσει κίνδυνο ηλεκτροπληξίας, υπερθέρμανσης ή διαρροής διαβρωτικού υγρού από τη μπαταρία.

1. Επισκευάστε το εργαλεία σας από ένα έμπειρο τεχνικό.

Αυτό το εργαλείο είναι σύμφωνο με τους σχετικούς κανόνες ασφαλείας. Η επισκευή θα πρέπει να γίνεται μόνον από έμπειρους τεχνικούς που θα χρησιμοποιήσουν αυθεντικά ανταλλακτικά. Αλλιώς, μπορεί να προκληθεί σημαντικός κίνδυνος για τον χρήστη.

1. Απόρριψη της μπαταρίας

Σιγουρευτείτε ότι ή μπαταρία έχει απορριφθεί με ασφάλεια σύμφωνα με τις οδηγίες του κατασκευαστή.

1. Σε περίπτωση κακομεταχείρισης, υγρά βγαίνουν από την μπαταρία. Μην τα αγγίζετε.

Εάν αυτό κατὰ τύχὴ συμβεί, πλυθείτε καλὰ με νερό. Εάν το υγρό μπήκε και στα μάτια, ζητήστε ιατρική βοήθεια.

ΠΡΟΦΥΛΑΚΤΙΚΑ ΜΕΤΡΑ ΓΙΑ ΤΟ ΔΡΑΠΑΝΟΚΑΤΣΑΒΙΔΟ ΜΠΑΤΑΡΙΑΣ

1. Autó είναι ένα φορητό εργαλείο για το σφίξιμο και ξεσφίξιμο των βιδών. Χρησιμοποιήστε το μόνο για αυτή τη λειτουργία.
2. Χρησιμοποιήστε ωτοασπίδες αν πρόκειται να το χρησιμοποιήσετε για μακρό χρονικό διάστημα.
3. Ο χειρισμός με το ένα χέρι είναι εξαιρετικά επικίνδυνος. Κρατήστε τη συσκευή με τα δυο χέρια κατά τη χρήση.
4. Μετά την εγκατάσταση της λεπίδας κίνησης, τραβήξετε ελαφρά προς τα έξω τη λεπίδα για να σιγουρευτείτε ότι έχει στερεωθεί. Αν η λεπίδα δεν έχει εγκατασταθεί κατάλληλα, μπορεί να χαλαρώσει κατά τη χρήση, το οποίο είναι επικίνδυνο.
5. Χρησιμοποιήστε τη λεπίδα που ταιριάζει στη βίδα.
6. Το σφίξιμο της βίδας με το δραπανοκατσάβιδο μπαταρίας σε γωνία, προς τη βίδα μπορεί να προκαλεσει την φθορα στην κεφαλή της βίδας και η κατάλληλη δύναμη να μην μεταδοθεί στη βίδα. Σφίξτε με αυτό το δραπανοκατσάβιδο σε ευθεία γραμμή με τη βίδα.
7. Πάντοτε φόρτιζετε την μπαταρία σε θερμοκρασία ανάμεσα 0 - 40°C. Μια θερμοκρασία μικρότερη από 0°C θα προκαλέσει την υπερφόρτιση που είναι επικίνδυνη. Η μπαταρία δεν μπορεί να φορτιστεί σε θερμοκρασία μεγαλύτερη από 40°C. Η πιο κατάλληλη θερμοκρασία για φόρτιση είναι αυτή των 20 - 25°C.
8. Μην χρησιμοποιείτε τον φορτιστή συνέχεια. Όταν η μια φόρτιση ολοκληρωθεί, αφήστε το φορτιστή για 15 λεπτά πριν από την επόμενη φόρτιση μπαταρίας.
9. Μην αφήσετε ξένα ύλικά να μπουν στην τρύπα σύνδεσης της επαναφορτιζόμενης μπαταρίας.
10. Ποτέ μην αποσυναρμολογήσετε την επαναφορτιζόμενη μπαταρία και το φορτιστή.
11. Ποτέ μην βραχυκυκλώσετε την επαναφορτιζόμενη μπαταρία. Το βραχυκύκλωμα της μπαταρίας θα προκαλέσει ένα μεγάλο ηλεκτρικό ρεύμα και υπερθέρμανση. Προκαλεί το κάψιμο ή την υπερθέρμανση της μπαταρίας.
12. Μην πετάξετε την μπαταρία στη φωτιά. Αν η μπαταρία καεί μπορεί να εκραγεί.
13. Μην βάλτε κανένα αντικείμενο μέσα στις τρύπες εξαερισμού του φορτιστή. Η είσοδος μεταλλικών αντικειμένων ή εύφλεκτων υλικών στις τρύπες εξαερισμού του φορτιστή θα προκαλέσει τον κίνδυνο ηλεκτροπληξίας η την καταστροφή του φορτιστή.
14. Πηγαίνετε την μπαταρία στο κατάστημα από το οποίο την αγοράσατε όταν η διάρκεια ζωής της μπαταρίας μετα από την φόρτιση έχει γίνει πολύ μικρή για πρακτική χρήση. Μην πετάξετε την τελειωμένη μπαταρία.
15. Η χρησιμοποίηση μια εξασθενημένης μπαταρίας θα προκαλέσει βλάβη στο φορτιστή.

ΠΡΟΦΥΛΑΚΤΙΚΑ ΜΕΤΡΑ ΓΙΑ ΤΟ ΜΠΟΥΛΟΝΟΚΛΕΙΔΟ ΜΠΑΤΑΡΙΑΣ

1. Αυτό είναι ένα φορητό εργαλείο για το σφίξιμο και ξεσφίξιμο των μπουλονιών και των παξιμαδίων. Χρησιμοποήστε το μόνο για αυτή τη λειτουργία.
2. Χρησιμοποιήστε ωτοασπίδες αν πρόκειται να το χρησιμοποιήσετε για πολύ καιρό.
3. Η λειτουργία με το ένα χέρι είναι εξαιρετικά επικινδυνη κρατήστε τη συσκευή με τα δυο σας χέρια κατά τη λειτουργία.
4. Ελέγξετε αν η υποδοχή δεν είναι ραγισμένη ή σπασμένη. Οι σπασμένες ή οι ραγισμένες υποδοχές είναι επικίνδυνες. Ελέγξετε την υποδοχή πριν τη χρησιμοποιήσετε.
5. Στερεώστε την υποδοχή με το πείρο της υποδοχής και το δακτύλιο. Αν ο πείρος της υποδοχής ή ο δακτύλιος που στερεώνει την υποδοχή έχει πάθειζημια, η υποδοχή μπορεί να βρει έξω από το κρουστικό κλειδί, το οποίο είναι πολύ επικίνδυνο. Μην χρησιμοποιήσετε πείρους υποδοχής ή δακτυλίους που έχουν παραμορφωθεί, φθαρεί, που έχουν ραγίσματα, ή που έχουν πάθει ζημιά με τον οποιοδήποτε άλλο τρόπο. Πάντοτε να βεβαίώνεστε να εγκαθιστάτε την υποδοχή και τον δακτύλιο στη σωστή του θέση.

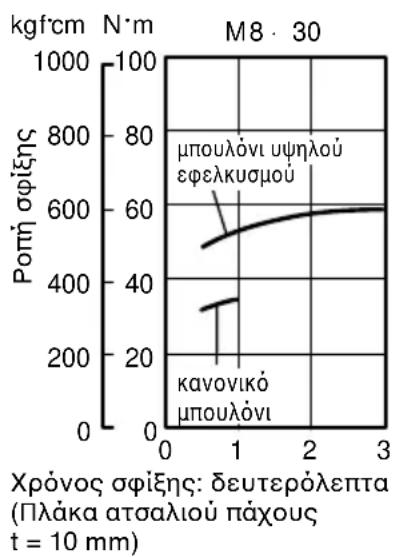

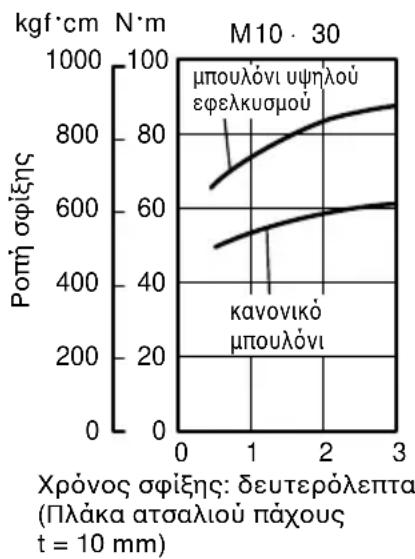

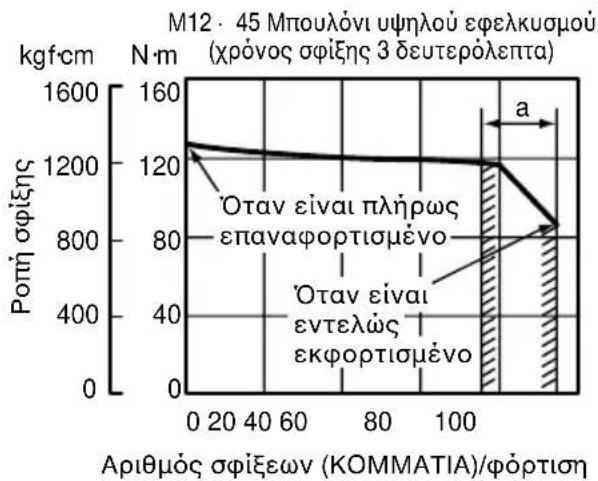

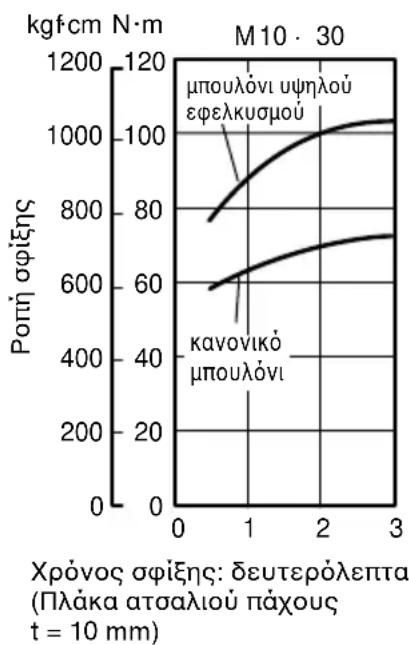

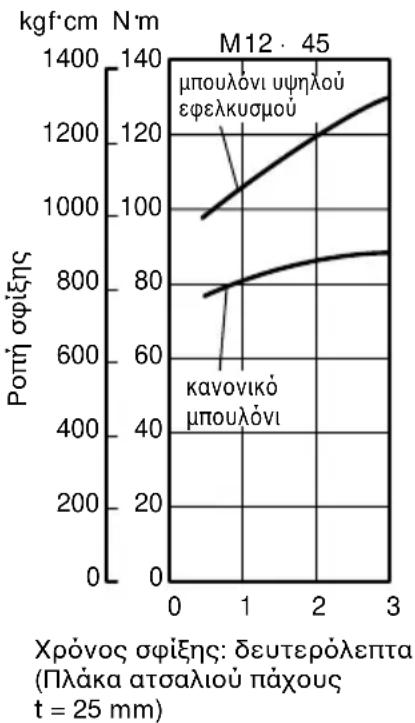

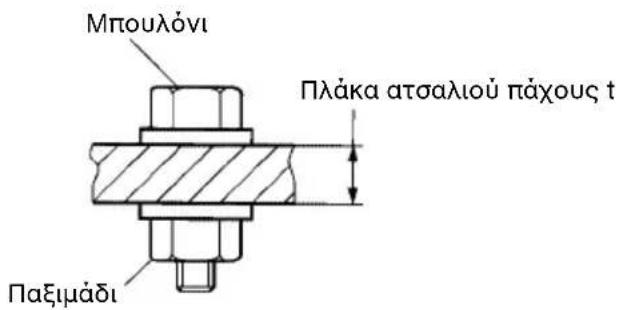

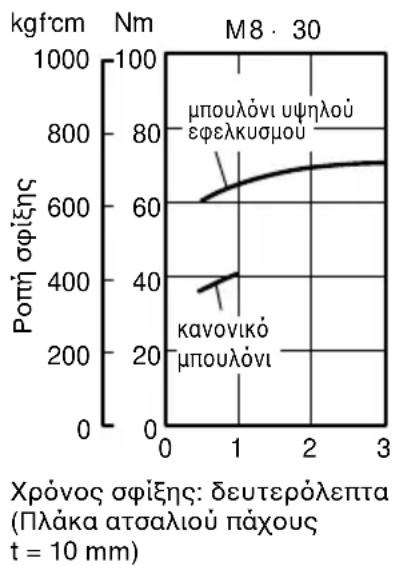

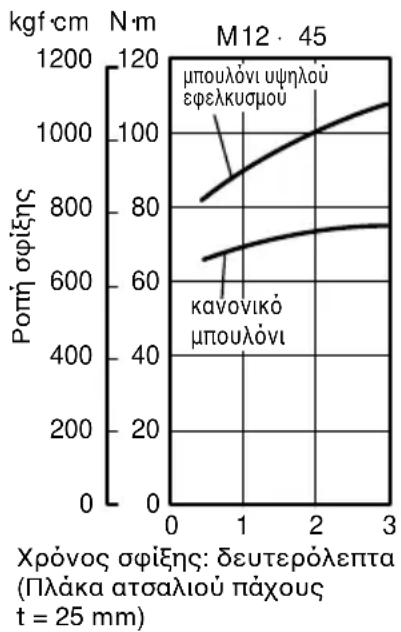

6. Ελέγξτε την ροπή σφίξης.
   Η κατάλληλη ροπή για το σφίξιμο του μπουλονιού εξαρτάται από το υλικό του μπουλονιού από το οποίο είναι κατασκευασμένο, τις διαστάσεις του, την ποιότητα, κλπ. Επίσης, η ροπή σφίξης που δημιουργείται από αυτό το κρουστικό κλειδί εξαρτάται από τα υλικά και τις διαστάσεις του μπουλονιού, από το πόσο χρονικό διαστημα χειρίζεται το κρουστικό κλειδί, από τον τρόπο εγκατάστασης της υποδοχής κλπ. Επίσης η ροπή όταν η μπαταρία έχει μόλις φορτιστεί και όταν πρόκειται να εξαντληθεί είναι λίγο διαφορετική. Χρησιμοποιήστε ένα κλειδί ροπής για να ελέγξετε οτι το μπουλόνι έχει σφίξει με την κατάλληλη ροπή.
7. Σταματήστε τον κρουστικό κλειδί πριν αλλάξετε την διεύθυνση περιστροφής. Πάντοτε ελευθερώστε το διακόπτη και περιμένετε το κρουστικό κλειδί να σταματήσει πριν αλλάξετε την διεύθυνση περιστροφής.
8. Ποτέ μην αγγίξετε το περιστρεφόμενο τμήμα.
   Μην επιτρέψετε το περιστρεφόμενο τμήμα της υποδοχής να πλησιάσει κοντά στα χέρια σας ή σε οποιοδήποτε άλλο τμήμα του σώματός σας. Υπάρχει περίπτωση να κοπείτε ή να πιαστείτε στην υποδοχή. Επίσης, προσέξετε να μην αγγίξετε την υποδοχή μετά από συνεχόμενη χρήση για μακρό χρονικό διάστημα. Καθίσταται αρκετά ζεστή και μπορεί να σας κάψει.
9. Ποτέ να μην περιστρέψετε την περιστροφή του κρουστικού κλειδιού χωρίς φορτίο όταν χρησιμοποιείται την αρθρωτή σύνδεση.
   Αν η υποδοχή περιστραφεί χωρίς να είναι συνδεδεμένη σε φόρτίο, η αρθρωτη σύνδεση προκαλεί την επικίνδυνη περιστροφή της υποδοχής.
   Είναι δυνατό να τραυματιστείτε ή η κίνηση της υποδοχής να ταρακουνήσει το κρουστικό κλειδί τόσο πολύ ώστε να σας προκαλεσει την πτώση του.
10. Πάντοτε φορτίζετε την μπαταρία σε θερμοκρασία ανάμεσα 0 - 40°C.
    Μια θερμοκρασία μικρότερη από 0°C θα προκαλέσει την υπερφόρτιση που είναι επικίνδυνη. Η μπαταρία δεν μπορεί να φορτιστεί σε θερμοκρασία μεγαλύτερη από 40°C. Η πιο κατάλληλη θερμοκρασία για φόρτιση είναι αυτή των 20 - 25°C.

11. Μην χρησιμοποιείτε τον φορτιστή συνέχεια.
    Όταν η μια φόρτιση ολοκληρωθεί, αφήστε το φορτιστή για 15 λεπτά πριν από την επόμενη φόρτιση μπαταρίας.

12. Μην αφήσετε ξένα υλικά να μπουν στην τρύπα σύνδεσης της επαναφορτιζόμενης μπαταρίας.

13. Ποτέ μην αποσυναρμολογήσετε την επαναφορτιζόμενη μπαταρία και το φορτιστή.
14. Ποτέ μην βραχυκυκλώσετε την επαναφορτιζόμενη μπαταρία. Το βραχυκύκλωμα της μπαταρίας θα προκαλέσει ένα μεγαλο ηλεκτρικο ρεύμα και υπερθέρμανση. Προκαλεί το κάψιμο ή την υπερθέρμανση της μπαταρίας.
15. Μην πετάξετε την μπαταρία στη φωτιά. Αν η μπαταρία καεί μπορεί να εκραγεί
16. Μην βάλτε κανένα αντικείμενο μέσα στις τρύπες εξαερισμού του φορτιστή. Η είσοδος μεταλλικών αντικειμένων ή εὐφλεκτων υλικών στις τρύπες εξαερισμού του φορτιστή θα

προκαλέσει τον κίνδυνο ηλεκτροπληξίας η την καταστροφή του φορτιστή.

1. Πηγαίνετε την μπαταρία στο κατάστημα από το οποίο την αγοράσατε όταν η διάρκεια ζωής της μπαταρίας μετά από την φόρτιση έχει γίνει πολύ μικρή για πρακτική χρήση. Μην πετάξετε την τελειωμένη μπαταρία.
2. Η χρησιμοποίηση μια εξασθενημένης μπαταρίας θα προκαλέσει βλάβη στο φορτιστή.

MONTEAO

WH12DAF2: με φορτιστή και θήκη

WR12DAF2: με φορτιστή και θήκη

TEXNIKA XAPAKTHPIΣTIKA

ΗΔΕΚΤΡΙΚΟ ΕΡΓΑΕΙΟ

Μοντέλο	WH12DAF2	WR12DAF2
Ταχύτητα χωρίς φορτίο	0 – 2500 min ^-1
Ικανότητα	M4 – M8 (Μικρή βίδα)M5 – M12 (Κανονικό μπουλόνι)M5 – M10 (Μπουλόνι υψηλού εφελκυσμού)	M6 – M14 (Κανονικό μπουλόνι)M6 – M10 (Μπουλόνι υψηλού εφελκυσμού)
Ροπή σφίξης	Μέγιστη 110 Nam {1120 kgfacm}Η σφίξη είναι για M12 μπουλόνι υψηλού εφελκυσμού (βαθμός αντοχής 12,9) όταν έχει πλήρως κατεργαστεί στους 20°C θερμ.Χρόνος σφίξης: 3 δευτερόλεπτα	Μέγιστη 130 N·m {1330 kgf·cm}Η σφίξη είναι για M12 μπουλόνι υψηλού εφελκυσμού (βαθμός αντοχής 12,9) όταν έχει πλήρως κατεργαστεί στους 20°C θεμ.Χρόνος σφίξης: 3 δευτερόλεπτα
Επαναφορτιζόμενη	EB1214S: Ni-Cd μπαταρία, 12 V (1,4 Ah 10 στοιχεία)
	EB1220BL: Ni-Cd μπαταρία, 12 V (2,0 Ah 10 στοιχεία)
	EB1226HL: Ni-MH μπαταρία, 12 V (2,6 Ah 10 στοιχεία)
Βάρος	1,6 kg (Εγκατάσταση του EB1214S)

ΦΟΡΤΙΣΤΗΣ

Μοντέλο UC14YFA UC18YG
Χρόνος φόρτισης	EB1214S: Κατά προσέγγιση 30 min. (στους 20°C)	EB1214S: Κατά προσέγγιση 30 min. (στους 20°C)
	EB1220BL: Κατά προσέγγιση 50 min. (στους 20°C)	EB1220BL: Κατά προσέγγιση 50 min. (στους 20°C)
	EB1226HL: Κατά προσέγγιση 60 min. (στους 20°C)	-
Τάση φόρτισης	7,2 – 14,4 V	7,2 – 18 V
Βάρος	0,6 kg	0,3 kg

Το “·” σημαίνει ότι η μπαταρία δεν είναι συμβατή με το συγκεκριμένο φορτιστή.

ΣΗΜΕΙΩΣΗ: Ο χρόνος φόρτισης ενδέχεται να διαφέρει ανάλογα με τη θερμοκρασία του περιβάλλοντος και την τάση της πηγής ρεύματος.

KANONIKA E3APTHMATA

1. Φορτιστής (UC14YFA ή UC18YG) ...... 1
2. Πλαστική θήκη 1

Βεβαιωθείτε να ελέγξετε την πινακίδα στο προιόν επειδή υπόκεινται σε αλλαγή σε εξάρτηση από την περιοχή.

ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

(Πωλούνται ξεχωριστά)

1. Μπαταρία (EB1214S, EB1220BL, EB1226HL)

Υπάρχουν δυο τύποι μεγέθους προσαρτημάτων για τη λεπίδα κίνησης και υποδοχής. Παρακαλώ κοιτάξτε τον παρακάτω πίνακα και επιλέξτε το μέγεθος των προσαρτημάτων για τη λεπίδα κίνησης ή υποδοχής το οποίο είναι κατάλληλο για το WH12DAF2 σας.

Μέγεθος των προσαρτημάτων Τόπος αγοράς
Τύπος-L		Κορέα, Ταϊβάν,Χονγκ Κονγκ, Κίνα,Σιγκαπούρη
Τύπος-S		Άλλες περιοχέςεκτός των ανωτέρω.

3. Για το WR12DAF2

Ο τύπος του WR12DAF2 είναι ένα κατσαβίδι με προδιαγραφές τετράγωνης κεφαλής 12.7. Παρακαλώ επιλέξτε την υποδοχή με το κατάλληλο μέγεθος των προσαρτημάτων.

Βίδωμα και αφαίρεση μικρών βιδών, μικρών μπουλονιών, κλπ.

ΕΦΑΡΜΟΓΕΣ

○ Βίδωμα και αφαίρεση μικρών βιδών, μικρών μπουλονιών, κλπ.

ΟΣφίξιμο και ξεσφίξιμο όλων των ειδών των μπουλονιών και παξιμαδιών, που χρησιμοποιούνται σε δομικά αντικείμενα

ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΜΠΑΤΑΡΙΑΣ

1. Αφαίρεση μπαταρίας

Κρατήστε τη λαβή γερά και σπρώξτε το μάνδαλο της μπαταρίας για να αφαιρέσετε την μπαταρία. (Δείτε Εικ. 1 και 2)

ΠΡΟΣΟΧΗ:

Ποτέ μην βραχυκυκλώσετε τη μπαταρία.

2. Τοποθέτηση μπαταρίας

Βάλτε μέσα τη μπαταρία παρατηρώντας τις πολικότητες. (Δείτε Εικ. 2)

ΦΟΡΤΙΣΗ

Πριν τη χρήση του ηλεκτρικού εργαλείου, φορτίστε τη μπαταρία ως εξής.

1. Συνδέστε το καλώδιο ρεύματος του φορτιστή σε μια πηγή εναλλασσόμενου ρεύματος ΑС

Όταν το καλώδιο ρεύματος έχει συνδεθεί, η δοκιμαστική λάμπα του φορτιστή θα αναβοσβήνει στο κόκκινο. (Κατά διαστήματα του 1 δευτερολέπτου.)

2. Βάλτε την μπαταρία μέσα στο φορτιστή

Βάλτε την μπαταρία σταθερά, προς την διεύθυνση που δείχνεται στην Εικ. 3, μέχρι να έρθει σε επαφή με τον πάτο του διαμερίσματος του φορτιστή.

ΠΡΟΣΟΧΗ:

○Αν η μπαταρία τοποθετηθεί μέσα με αντίθετη φορά όχι μόνο η επαναφόρτιση δεν θα είναι δυνατή, αλλά ενδέχεται να δημιουργήσει προβλήματα στο φορτιστή όπως τη παραμόρφωση των ακροδεκτών επαναφόρτισης.

3. Φόρτιση

Όταν βάλετε την μπαταρία στο φορτιστή, η φόρτιση θα αρχίσει και η δοκιμαστική λάμπα θα ανάβει συνεχώς στο κόκκινο.

Όταν η μπαταρία φορτιστεί πλήρως, η δοκιμαστική λάμπα θα αναβοσβήνει στο κόκκινο. (Κατά διαστήματα του 1 δευτερολέπτου.) (Δείτε πίνακα 1)

Πίνακας 1

Ενδείξεις των λαμπών
Πριν τηφόρτιση	Αναβοσβήνει(ΚΟΚΚΙΝΟ)	Ανάβει για 0,5 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα.(κλειστό για 0,5 δευτερόλεπτα)
Κατά τηφόρτιση	Ανάβει(ΚΟΚΚΙΝΟ)
Ολοκλήρωσηφόρτισης	Αναβοσβήνει(ΚΟΚΚΙΝΟ)	έι για 0,5 έπτα)
Φόρτισηαδύνατη	Αναβοσβήνει(ΚΟΚΚΙΝΟ)	έι για 0,1 έλεπτα)	Δυσλειτουργία στην μπαταρία ή στο φορτιστή
Φόρτισηαδύνατη	Ανάβει(ΠΡΑΣΙΝΟ)		Η θερμοκρασία της μπαταρίας είναι υψηλή κάνοντας την επαναφόρτιση αδύνατη.

(1) Ένδειξη πιλοτικής λάμπας
Οι ενδείξεις της πιλοτικής λάμπας θα είναι όπως φαίνεται στον πίνακα 1, σύμφωνα με την κατάσταση του φορτιστή ή την επαναφορτιζόμενη μπαταρία.
(2) Σχετικά με τη θερμοκρασία της επαναφορτιζόμενης μπαταρίας
Οι θερμοκρασίες των επαναφορτιζόμενων μπαταριών δείχνονται στον παρακάτω πίνακα, και οι μπαταρίες που έχουν ζεσταθεί πρέπει να κρυώσουν για κάποιο μικρό χρονικό διάστημα πριν επαναφορτιστούν.

Πίνακας 2 Επαναφορτιζόμενα διαστήματα των μπαταριών

Επαναφορτιζόμενες μπαταρίες	Θερμοκρασίες στις οποίες η μπαταρία μπορεί να φορτιστεί
EB1214S, EB1220BL	-5°C - 60°C
EB1226HL	0°C - 45°C

1. Αποσυνδέστε το ηλεκτρικό καλώδιο του φορτιστή από την πηγή εναλλασσόμενου ρεύματτος ΑС

2. Κρατήστε το φορτιστή σταθερά και τραβήξτε τη μπαταρία

ΣΗΜΕΙΩΣΗ:

Σιγουρευτείτε να τραβήξετε έξω την μπαταρία από το φορτιστή μετά την χρήση και μετά φυλάξετε την.

Αναφορικά με την ηλεκτρική εκκένωση στην περίπτωση των καινούργιων μπαταριών. κλπ.

Καθώς το εσωτερικό χημικό στοιχείο των καινούργιων μπαταριών και των μπαταριών που δεν έχουν χρησιμοποιηθεί για μακρό χρονικό διάστημα δεν είναι ενεργό, η ηλεκτρική εκκένωση ενδέχεται να είναι χαμηλή όταν τις χρησιμοποιείτε για πρώτη και δεύτερη φορά. Αυτό είναι ένα προσωρινό φαινόμενο, και ο κανονικός χρόνος που απαιτείται για την επαναφόρτιση θα επαναφερθεί με το να επαναφορτίσετε τις μπαταρίες 2-3 φορές.

Πώς να κάνετε τις μπαταρίες να αποδίδουν περισσότερο χρόνο

(1) Επαναφορτίστε τις μπαταρίες πριν αδειάσουν τελείως.
Όταν αισθανθείτε ότι η ισχύς του εργαλείου γίνεται ασθενέστερη, σταματήστε τη χρήση του εργαλείου και επαναφορτίστε τις μπαταρίες.
Αν συνεχίσετε να χρησιμοποιείτε το εργαλείο και αδειάστε το ηλεκτρικό ρεύμα, η μπαταρία μπορεί να πάθει ζημιά και η ζωής της θα γίνει μικρότερη.
(2) Αποφύγετε την επαναφόρτιση σε υψηλές θερμοκρασίες.
Μια επαναφορτιζόμενη μπαταρία θα είναι ζεστή αμέσως μετά τη χρήση. Αν μια τέτοια μπαταρία επαναφορτιστεί αμέσως μετά τη χρήση, το εσωτερικό της χημικό στοιχείο θα φθαρεί και η ζωή της μπαταρίας θα γίνει μικρότερη. Αφήστε τη μπαταρία και επαναφορτίστε την μετά αφότου κρυώσει για λίγο.

ΠΡΟΣΟΧΗ:

○Αν η μπαταρία φορτίζεται καθώς είναι ζεστή επειδή αφέθηκε για μεγάλο χρονικό διάστημα σε μια θέση που δέχεται απευθείας το ηλιακό φως ή επειδή μπαταρία μόλις είχε χρησιμοποιηθεί, η δοκιμαστική λάμπα του φορτιστή ανάβει στο πράσινο. Σε τέτοια περίπτωση, πρώτα αφήστε την μπαταρία να κρυώσει, και μετά αρχίστε την φόρτιση.

Όταν η πιλοτική λάμπα αναβοσβήνει στο κόκκινο γρήγορα (σε διαστήματα 0,2 δευτερολέπτων), ελέγξτε και βγάλτε έξω οποιοδήποτε ξένο αντικείμενο υπάρχει στην τρύπα του φορτιστή στην οποία γίνεται η εγκατάσταση της μπαταρίας. Αν δεν υπάρχουν ξένα αντικείμενα, είναι πιθανό ότι η μπαταρία ή ο φορτιστής δυσλειτουργεί. Πηγαίνετε το στον εξουσιοδοτημένο Αντιπρόσωπο του Σέρβις.
ΟΕπειδή ο ενσωματομένος μικρο-επεξεργαστής χρειάζεται περίπου 3 δευτερόλεπτα για να επιβεβαιώσει ότι η μπαταρία που φορτίζεται με το UC14YFA έχει αφαιρεθεί, περιμένετε για τουλάχιστο 3 δευτερόλεπτα πριν την επανατοποθετήσετε για να συνεχίσετε τη φόρτιση. Αν η μπαταρία επανατοποθετηθεί μέσα στο διάστημα των 3 δευτρολέπτων, η μπαταρία ενδέχεται να μην φορτιστεί κατάλληλα.

Πριν τη χρήση του ηλεκτρικού εργαλείου, φορτίστε τη μπαταρία ως εξής.

1. Συνδέστε το καλώδιο ρεύματος του φορτιστή στην πρίζα

Η σύνδεση του καλωδίου του ρεύματος θα θέσει το φορτιστή σε λειτουργία.

1. Βάλτε την μπαταρία στο φορτιστή

Βάλτε τη μπαταρία καλά λαμβάνοντας υπόψη την διεύθυνσή της μέχρι να έρθει σε επαφή με την βάση του φορτιστή (η δοκιμαστική λάμπα ανάβει) (Δείτε Εικ. 4).

ΠΡΟΣΟΧΗ

Αν η δοκιμαστική λάμπα δεν ανάψει, αποσυνδέστε το καλώδιο ρεύματος από την πρίζα και ελέγξτε τη θέση στερέωσης της μπαταρίας.

ΟΣχετικά με τη θερμοκρασία της επαναφορτιζόμενης μπαταρίας

Οι θερμοκρασίες για τις επαναφορτιζόμενες μπαταρίες αναφέρονται στον Πίνακα 3.

Πίνακας 3 Επαναφορτιζόμενα διαστήματα των μπαταριών

Επαναφορτιζόμενες μπαταρίες	Θερμοκρασίες στις οποίες η μπαταρία μπορεί να φορτιστεί
EB1214S, EB1220BL	0°C – 45°C

ΟΗ δοκιμαστική λάμπα σβήνει για να δηλώσει ότι η μπαταρία έχει φορτιστεί πλήρως.

Ο χρόνος φόρτισης της μπαταρία γίνεται περισσότερος όταν η θερμοκρασία είναι χαμηλή ή όταν η τάση της πηγής ρεύματος είναι πολύ χαμηλή. Όταν η δοκιμαστική λάμπα δεν σβήνει ακόμα και αν έχουν περάσει περισσότερες από 120 λεπτά μετά την έναρξη της φόρτισης, σταματήστε την φόρτιση και επικοινωνήστε με το ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΚΕΝΤΡΟ ΕΞΥΠΗΡΕΤΗΣΗΣ ΤΗΣ ΗΙΤΑСΗΙ.

ΠΡΟΣΟΧΗ

Αν η μπαταρία θερμανθεί εξαιτίας της έκθεσης στο απευθείας ηλιακό φως κλπ., αμέσως μετά την χρήση, η δοκιμαστική λάμπα ενδέχεται να μην ανάβει. Αυτή τη στιγμή, αφήστε να ψυχθεί πρώτα η μπαταρία και μετά φορτίστε.

1. Αποσυνδέστε το ηλεκτρικό καλώδιο του φορτιστή από την πηγή εναλλασσόμενου ρεύματτος ΑС

2. Κρατήστε το φορτιστή σταθερά και τραβήξτε τη μπαταρία

ΣΗΜΕΙΩΣΗ

Μετά τη φόρτιση, αφαιρέστε πρώτα τις μπαταρίες από το φορτιστή, και στη συνέχεια φυλάξτε τις μπαταρίες κατάλληλα.

Αναφορικά με την ηλεκτρική εκκένωση στην περίπτωση των καινούργιων μπαταριών. κλπ.

Καθώς το εσωτερικό χημικό στοιχείο των καινούργιων μπαταριών και των μπαταριών που δεν έχουν χρησιμοποιηθεί για μακρό χρονικό διάστημα δεν είναι ενεργό, η ηλεκτρική εκκένωση ενδέχεται να είναι χαμηλή όταν τις χρησιμοποιείτε για πρώτη και δεύτερη φορά. Αυτό είναι ένα προσωρινό φαινόμενο, και ο κανονικός χρόνος που απαιτείται για την επαναφόρτιση θα επαναφερθεί με το να επαναφορτίσετε τις μπαταρίες 2-3 φορές.

Πώς να κάνετε τις μπαταρίες να αποδίδουν περισσότερο χρόνο.

(1) Επαναφορτίστε τις μπαταρίες πριν αδειάσουν τελείως.
Όταν αισθανθείτε ότι η ισχύς του εργαλείου γίνεται ασθενέστερη, σταματήστε τη χρήση του εργαλείου και επαναφορτίστε τις μπαταρίες.
Αν συνεχίσετε να χρησιμοποιείτε το εργαλείο και αδειάστε το ηλεκτρικό ρεύμα, η μπαταρία μπορεί να πάθει ζημιά και η ζωής της θα γίνει μικρότερη.
(2) Αποφύγετε την επαναφόρτιση σε υψηλές θερμοκρασίες.
Μια επαναφορτιζόμενη μπαταρία θα είναι ζεστή αμέσως μετά τη χρήση. Αν μια τέτοια μπαταρία επαναφορτιστεί αμέσως μετά τη χρήση, το εσωτερικό της χημικό στοιχείο θα φθαρεί και η ζωή της μπαταρίας θα γίνει μικρότερη. Αφήστε τη μπαταρία και επαναφορτίστε την μετά αφότου κρυώσει για λίγο.

ΠΡΙΝ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

1. Προετοιμασία και έλεγχος του περιβάλλοντος εργασίας Σιγουρευτείτε ότι το μέρος εργασίας ανταποκρίνεται σε όλες τις συνθήκες που αναφέρονται στα μέτρα προφύλαξης.

2. Έλεγχος της μπαταρίας

Βεβαιωθείτε ότι η μπαταρία έχει εγκατασταθεί καλά. Αν είναι έστω και λίγο χαλαρή μπορεί να βγει έξω και να προκαλέσει τραυματισμό.

1. Εγκατάσταση της λεπίδας (WH12DAF2)

Πάντοτε να ακολουθείτε την παρακάτω διαδικασία για να εγκαταστήσετε τη λεπίδα κίνησης. (Εικ. 5)

(1) Τραβήξετε τον οδηγητικό βραχίονα μακριά από το μπροστινό μέρος του εργαλείου.

(2) Βάλτε τη λεπίδα μέσα στην εξάγωνη τρύπα στον άκμονα.

(3) Ελευθερώστε τον οδηγητικό βραχίονα και αυτός επιστρέφει στην αρχική του θέση.

ΠΡΟΣΟΧΗ:

Αν ο οδηγητικός βραχίονας δεν επιστρέφει στην αρχική του θέση, τότε η λεπίδα δεν έχει εγκατασταθεί κατάλληλα.

1. Επιλογή της υποδοχής που ταιριάζει στο μπουλόνι (WR12DAF2)

Βεβαιωθείτε να χρησιμοποιήσετε μια υποδοχή που ταιριάζει στο μπουλόνι που πρόκειται να σφιχτεί. Η χρήση μιας ακατάλληλης υποδοχής όχι μόνο θα προκαλέσει ένα μη επαρκές σφίξιμο αλλά επίσης τη ζημιά στην υποδοχή ή στο παξιμάδι.

Μια φθαρμένη ή παραμορφωμένη υποδοχή εξάγωνης ή τετράγωνης τρύπας δεν θα δώσει το κατάλληλο σφίξιμο για την προσαρμογή στο παξιμάδι ή στον άκμονα, κατά συνέπεια θα προκαλέσει την απώλεια της ροπής σφίξης.

Δώστε προσοχή στην φθορά της τρύπας της υποδοχής, και αντικαταστήστε την πριν εμφανιστεί περισσότερη φθορά.

Τέλος, τοποθετείστε την υποδοχή που περιγράφεται στο τμήμα 5. Το τμήμα “Προαιρετικά Εξαρτήματα” δίνει λεπτομέρειες για την σχέση ανάμεσα στα μεγέθη των μπουλονιών και στις υποδοχές. Οι υποδοχές ονομάζονται σύμφωνα με το δίεδρο πλάτος της εξάγωνης τρύπας.

1. Τοποθέτηση της υποδοχής (WR12DAF2)

Επιλέξετε την υποδοχή που πρόκειται να χρησιμοποιηθεί.

●Ακίδα, Ο-τύπος δακτυλίου (Εικ. 6 και 7)

(1) Ευθυγραμμίστε την τρύπα στην υποδοχή με την τρύπα στον άκμονα και βάλτε τον άκμονα στην υποδοχή.

(2) Βάλτε τον πείρο μέσα στην υποδοχή.

(3) Συνδέστε τον δακτύλιο στην εσοχή της υποδοχής.

●Τύπος εμβόλου (Εικ. 8)

Ευθυγραμμίστε το έμβολο που βρίσκεται στο τετράγωνο τμήμα του άξονα με την τρύπα στην εξαγ. υποδοχή. Μετά σπρώξετε το έμβολο, και στερεώστε την εξαγ. υποδοχή στον άκμονα. Ελέγξετε ότι το έμβολο είναι πλήρως βαλμένο στην τρύπα. Για την αφαίρεση της υποδοχής, αντιστρέψετε την σειρά.

ΠΩΣ ΝΑ ΤΟ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ

ΠΡΟΣΟΧΗ:

○Κατά την χρήση του εφοδιασμένου με φως γάντζου, δώστε επαρκή προσοχή έτσι ώστε η κύρια συσκευή να μην πέσει κάτω. Εάν το εργαλείο πέσει κάτω, υπάρχει κίνδυνος ατυχήματος.
ΟΜην συνδέσετε στην άκρη του εργαλείου καμιά άλλη λεπίδα εκτός από τη λεπίδα phillips στην κύρια μονάδα του εργαλείου κατά την μεταφορά της κύριας μονάδας έχοντας τον εφοδιασμένο με φως γάντζο κρεμασμένο από τη ζώνη της μέσης σας. Τραυματισμός μπορεί να προκληθεί αν μεταφέρετε τη συσκευή κρεμάμενη από τη ζώνη της μέσης σας, ενώ είναι συνδεδεμένη με αιχμηρά αντικείμενα όπως μια λεπίδα τρυπανιού.

1. Χρήση του εφοδιασμένου με φως γάντζου

Οεφοδιασμένος με φως γάντζος μπορεί να τοποθετηθεί στην δεξιά ή στην αριστερή πλευρά και η γωνία μπορεί να ρυθμιστεί σε πέντε θέσεις ανάμεσα στις 0° και 80°.

(1) Χρησιμοποίηση του γάντζου

(a) Τραβήξτε το γάντζο έξω προς το μέρος σας προς τη διεύθυνση του βέλους (Α) και στρέψτε προς τη διεύθυνση του βέλους (Β). (Εικ. 9)

(β) Η γωνία μπορεί να ρυθμιστεί σε 5 βήματα (0°, 20°, 40°, 60°, 80°).

Ρυθμίστε τη γωνία του γάντζου στην επιθυμητή θέση για την χρήση.

(2) Αλλαγή της θέσης του γάντζου

ΠΡΟΣΟΧΗ:

Η ατελής εγκατάσταση του γάντζου μπορεί να προκαλέσει σωματικό τραυματισμό κατά την χρήση.

(a) Κρατήστε γερά την κύρια μονάδα και αφαιρέστε την βίδα χρησιμοποιώντας ένα κατσαβίδι με οπές στην κεφαλή ή ένα νόμισμα. (Εικ. 10)
(β) Αφαιρέστε το γάντζο και το ελατήριο. (Εικ. 11)
(γ) Εγκαταστήστε το γάντζο και το ελατήριο στην άλλη πλευρά και στερεώστε με ασφάλεια με τη βίδα. (Εικ. 12)

ΣΗΜΕΙΩΣΗ:

Δώστε προσοχή στον προσανατολισμό του ελατηρίου. Τοποθετήστε το ελατήριο με τη μεγαλύτερη διάμετρο μακριά από εσάς. (Εικ. 12)

(3) Χρησιμοποίηση ως βοηθητικό φως

(a) Πατήστε το διακόπτη για να κλίσετε το φως. Αν ξεχαστεί, το φως θα κλίσει αυτόματα μετά από 15 λεπτά.
(β) Η κατεύθυνση του φωτός μπορεί να ρυθμιστεί ανάμεσα στο διάστημα των θέσεων του αγκίστρου 1-5 (Εικ. 13)

○Χρόνος φωτισμού

AAAA μπαταρίες μαγγανίου: κατά προσέγγιση 15 ώρες.

ΑΑΑΑ μπαταρίες αλκαλικές: κατά προσέγγιση 30 ώρες.

ΠΡΟΣΟΧΗ:

Μην κοιτάζετε κατευθείαν στο φως.

Τέτοιες ενέργειες μπορεί να προκαλέσουν το τραυματισμό του οφθαλμού.

(4) Αντικατάσταση των μπαταριών

(a) Ξεσφίξετε τη βίδα του αγκίστρου με το κατσαβίδι κεφαλής Phillips (Αρ. 1). (Εικ. 14)

Αφαιρέστε το κάλυμμα του άγκιστρου σπρώχνοντας προς την διεύθυνση του βέλους. (Εικ. 15)

(β) Αφαιρέστε τις παλιές μπαταρίες και τοποθετήστε τις καινούργιες. Ευθυγραμμίστε με τις ενδείξεις του αγκίστρου και τοποθετήστε τα τερματικά συν (+) και (−) σωστά. (Εικ. 16)

(γ) Ευθυγραμμίστε την ένδειξη στο κύριο σώμα του αγκίστρου με την εξοχή στο κάλυμμα του αγκίστρου, πατήστε το κάλυμμα του αγκίστρου προς την αντίθετη κατεύθυνση από αυτή του βέλους που δείχνεται στην Εικ. 15 και μετά σφίξετε την βίδα.

Χρησιμοποιήστε τις διαθέσιμες στο εμπόριο ΑΑΑΑ μπαταρίες (1,5 V).

ΣΗΜΕΙΩΣΗ:

Μην σφίξετε την βίδα υπερβολικά. Τέτοια ενέργεια μπορεί να καταστρέψει τα πάσα της βίδας.

ΠΡΟΣΟΧΗ:

○Αν δεν τηρήσετε τα παρακάτω μπορεί να προκληθεί διαρροή της μπαταρίας, σκουριά ή δυσλειτουργία. Τοποθετήστε τα τερματικά συν (+) και (−) σωστά. Αντικαταστήστε και τις δυο μπαταρίες ταυτόχρονα. Μην ανακατέψετε παλιές και καινούργιες μπαταρίες. Αφαιρέστε τις άδειες μπαταρίες από το άγκιστρο αμέσως.

○ Μην πετάξετε τις μπαταρίες μαζί με τα κοινά σκουπίδια και μην πετάξετε τις μπαταρίες στη φωτιά.

○Αποθηκεύσετε τις μπαταρίες σε χώρο μακριά από την πρόσβαση των παιδιών.

ΟΧρησιμοποιήστε τις μπαταρίες σωστά σύμφωνα με τις προδιαγραφές των μπαταριών και τις ενδείξεις τους.

2. Έλεγχος της περιστροφικής διεύθυνσης

Η λεπίδα περιστρέφετε προς τα δεξιά (καθώς βλέπετε από την πίσω πλευρά) σπρώχνοντας την Ρπλευρά του κουμπιού ώθησης.

Η Λ-πλευρά του κουμπιού ώθησης σπρώχνεται για να περιστραφεί η λεπίδα προς τα αριστερά. (Δείτε Εικ. 17) (Τα (L) και (R) σημάδια βρίσκονται στον κορμό.)

ΠΡΟΣΟΧΗ:

Το κουμπί ώθησης δεν μπορεί να χρησιμοποιηθεί όταν το κατσαβίδι περιστρέφεται. Για να χρησιμοποιήσετε το κουμπί ώθησης, σταματήστε το κρουστικό κατσαβίδι, και μετά ρυθμίστε το κουμπί ώθησης.

3. Λειτουργία διακόπτη

Όταν η σκανδάλη διακόπτης χαμηλώσει, το εργαλείο περιστρέφεται. Όταν η σκανδάλη ελευθερωθεί το εργαλείο σταματά.
ΟΗ ταχύτητα περιστροφής μπορεί να ελεγχθεί μεταβάλλοντας το διάστημα κατά το οποίο τραβιέται η σκανδάλη διακόπτης. Η ταχύτητα είναι χαμηλή όταν η σκανδάλη διακόπτης τραβιέται ελαφρά και αυξάνει καθώς η σκανδάλη διακόπτης τραβιέται περισσότερο.

4. Σφίξιμο και ξεσφίξιμο 6ιδών (WH12DAF2)

Τοποθετήστε τη λεπίδα που ταιριάζει με τη βίδα, ευθυγραμμίστε τη λεπίδα στις εσοχές της κεφαλής της βίδας, μετά σφίξτε την.

Σπρώξτε το κρουστικό κατσαβίδι τόσο λίγο όσο χρειάζεται για να κρατήσετε τη λεπίδα να εφαρμόζει στην κεφαλή της βίδας.

ΠΡΟΣΟΧΗ:

Η χρησιμοποίηση του κρουστικού κατσαβιδιού για μεγάλο χρονικό διάστημα σφίγγει την βίδα υπερβολικά και μπορεί να τη σπάσει.

Το σφίξιμο της βίδας με το κρουστικό κατσαβίδι σε γωνία προς τη βίδα μπορεί να προκαλέσει ζημιά στη κεφαλή της βίδας και η κατάλληλη δύναμη να μην μπορεί να μεταδοθεί πάνω στη βίδα.

Σφίξετε με αυτό το κρουστικό κατσαβίδι ευθυγραμμισμένο με τη βίδα.

5. Δυνατός αριθμός σφίξεων θιδών (WH12DAF2)

Παρακαλώ ανατρέξετε στον παρακάτω πίνακα για τον δυνατό αριθμό σφίξεων βιδών με μια φόρτιση.

EB1214S

Χρησιμοποιούμενη βίδα Αρ. σφίξεων
Ξυλόβιδες φ4 · 50(Mαλακό ξύλο)	Περίπου 190
Μηχανικές βίδες M8 · 16	Περίπου 500

Αυτές οι τιμές μπορεί να διαφέρουν ελαφρά, σύμφωνα με την περιβαλλοντική θερμοκρασία και τα χαρακτηριστικά της μπαταρίας.

6. Δυνατός αριθμός μπουλονιών για σφίξη (WR12DAF2)

Παρακαλώ ανατρέξτε στον παρακάτω πίνακα για τον δυνατό αριθμό των μπουλονιών που μπορούν να σφιχτούν με μια φόρτιση.

EB1214S

Χρησιμοποιούμενο μπουλόνι	Αρ. σφίξεων
Μ12 · 45 Μπουλόνι υψηλού ελκυσμού	Περίπου 87

Αυτές οι τιμές μπορεί να διαφέρουν ελαφρά, σύμφωνα με την περιβαλλοντική θερμοκρασία και τα χαρακτηριστικά της μπαταρίας.

ΣΗΜΕΙΩΣΗ:

Η χρήση των μπαταριών ΕΒ1226HL σε συνθήκη κρύου (χαμηλότερα από 0 βαθμούς Κελσίου) μπορεί μερικές φορές να προκαλέσει την ελάττωση της ροπής σύσφιξης και την ελάττωση της απόδοσης εργασίας. Αυτό, όμως είναι ένα προσωρινό φαινόμενο, και επανέρχεται στο κανονικό όταν ζεσταθεί η μπαταρία.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΚΑΤΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

1. Ανάπαυση της συσκευής μετά από συνεχή εργασία

Μετά από συνεχόμενη εργασία σφιξίματος μπουλονιών, σταματήστε την συσκευή για περίπου 15 λεπτά όταν αντικαθιστάτε την μπαταρία. Η θερμοκρασία του μοτέρ, διακόπτη κλπ. θα αυξηθεί όταν η εργασία αρχίσει ξανά αμέσως μετά την αντικατάσταση της μπαταρίας, με τελικό αποτέλεσμα τη διακοπή λειτουργίας λόγο υπερβολικής θερμότητας.

ΣΗΜΕΙΩΣΗ:

Μη αγγίζετε την υποδοχή σφυριού επειδή θερμαίνεται πολύ κατά τη διάρκεια συνεχούς δουλειάς.

2. Προσοχή στη χρήση του διακόπτη ελέγχου ταχύτητας

Αυτός ο διακόπτης έχει ένα ενσωματωμένο ηλεκτρονικό κύκλωμα που μεταβάλλει συνεχώς την περιστροφική ταχύτητα. Κατά συνέπεια, όταν η σκανδάλη διακόπτης τραβιέται μόνο ελαφρά (περιστροφή χαμηλής ταχύτητας) και το μοτέρ σταματήσει καθώς συνεχώς βιδώνει βίδες, τα εξαρτήματα του ηλεκτρονικού κυκλώματος μπορεί να υπερθερμανθούν και να πάθουν ζημιά.

3. Ροπή σφίξης

Ανατρέξετε στην Εικ. 18 και 19 για την ροπή σφίξης των μπουλονιών (ανάλογα με το μέγεθος), σύμφωνα με τις συνθήκες που δείχνονται στην Εικ. 20. Παρακαλώ χρησιμοποιήστε αυτό το παράδειγμα σαν γενική αναφορά, επειδή η ροπή σφίξης θα διαφέρει ανάλογα με τις συνθήκες σφίξης.

ΣΗΜΕΙΩΣΗ:

○Αν ένα μακρύ χρονικό διάστημα βιδώματος χρησιμοποιηθεί, οι βίδες θα βιδωθούν πολύ σφικτά. Αυτό μπορεί να προκαλέσει το σπάσιμο της βίδας, η μπορεί να προκαλέσει ζημιά στην άκρη της λεπίδας.

○Αν η συσκευή κρατιέται σε γωνία ως προς τη βίδα που βιδώνεται, η κεφαλή της βίδας μπορεί να πάθει ζημιά, ή η κατάλληλη ροπή να μην μεταδοθεί στην βίδα. Πάντοτε κρατάτε τη συσκευή και τη βίδα που βιδώνεται σε ευθεία γραμμή.

4. Χρησιμοποιήστε ένα χρόνο σφίξης κατάλληλο για τη θίδα

Η κατάλληλη ροπή για τη βίδα διαφέρει ανάλογα με το υλικό και το μέγεθος της βίδας, και το υλικό στο οποίο βιδώνεται κλπ., για αυτό παρακαλώ χρησιμοποιήστε ένα χρόνο βιδώματος κατάλληλο για τη βίδα. Ιδιαίτερα, αν χρησιμοποιηθεί ένας μακρύς χρόνος σφίξης στην περίπτωση βιδών μικρότερες από Μ8, υπαρχει κίνδυνος να σπάσει η βίδα, για αυτό παρακαλώ επιβεβαιώστε τον χρόνο σφίξης και την ροπή σφίξης από πριν.

5. Εργασία με μια ροπή σφίξης κατάλληλη για το μπουλόνι που υπόκεινται την κρούση

Η βέλτιστη ροπή κρούσης για τα παξιμάδια ή τα μπουλόνια διαφέρει ανάλογα με το υλικό και το μέγεθος των παξιμαδιών ή των μπουλονιών. Μια υπερβολικά μεγάλη ροπή σφίξης για ένα μικρό μπουλόνι μπορεί να εκτείνει ή να σπάσει το μπουλόνι. Η ροπή σφίξης αυξάνει αναλογικά του χρόνου λειτουργίας. Χρησιμοποιήστε τον κατάλληλο χρόνο λειτουργίας για το μπουλόνι.

6. Κράτημα του εργαλείου

Κρατήστε το κρουστικό κλειδί γερά με τα δυο σας χέρια. Σε αυτή την περίπτωση κρατήστε το κλειδί σε ευθεία γραμμή με το μπουλόνι.

Δεν είναι απαραίτητο να σπρώχνετε το κλειδί πολύ δυνατά. Κρατήστε το κλειδί με τέτοια δύναμη η οποία να αντισταθμίζει την δύναμη κρούσης.

7. Επιθεθαιώστε την ροπή σφίξης

Οι παρακάτω παράγοντες συνεισφέρουν στην ελάττωση της ροπής σφίξης. Γι' αυτό επιβεβαιώστε την πραγματική ροπή σφίξης που χρειάζεται βιδώνοντας μερικά μπουλόνια πριν την εργασία με ένα κλειδί ροπής χειρός. Οι παράγοντες που επηρεάζουν την ροπή σφίξης είναι οι παρακάτω.

(1) Tăση

Όταν επιτευχθεί το επίπεδο εκφόρτισης, η τάση ελαττώνεται και η ροπή σφίξης χαμηλώνει.

(2) Χρόνος λειτουργίας

Η ροπή σφίξης αυξάνεται όταν ο χρόνος λειτουργίας αυξάνει. Αλλά η ροπή σφίξης δεν αυξάνει πάνω από μια ορισμένη τιμή ακόμα και αν το εργαλείο χρησιμοποιείται για μακρό χρονικό διάστημα. (Δείτε Εικ. 18 και 19)

(3) Διάμετρος του μπουλονιού

Η ροπή σφίξης διαφέρει ανάλογα με τη διάμετρο του μπουλονιού όπως δείχνεται στην Εικ. 18 και 19. Γενικά μπουλόνι με μεγαλύτερη διάμετρο απαιτεί μεγαλύτερη ροπή σφίξης.

(4) Συνθήκες σφίξης

Η ροπή σφίξης διαφέρει σύμφωνα με λόγο της ροπής, είδος και μήκος των μπουλονιών ακόμα και αν χρησιμοποιούνται μπουλόνια με το ίδιο μέγεθος σπειρώματος. Η ροπή σφίξης επίσης διαφέρει σύμφωνα με την συνθήκη της επιφάνειας του αντικειμένου εργασίας μέσου του οποίου τα μπουλόνια πρόκειται να σφιχτούν. Όταν το μπουλόνι και το παξιμάδι περιστρέφονται μαζί, η ροπή ελαττώνεται κατά πολύ.

(5) Χρήση προαιρετικών εξαρτημάτων (WR12DAF2)

Η ροπή σφίξης ελαττώνεται λίγο όταν μια ράβδος προέκτασης, μια αρθρωτή ένωση ή μια μακριά υποδοχή χρησιμοποιηθεί.

(6) Διάκενο της υποδοχής (WR12DAF2)

Μια φθαρμένη ή παραμορφωμένη υποδοχή εξάγωνης ή τετράγωνης τρύπας δεν θα δώσει επαρκή σφίξη στην εφαρμογή ανάμεσα στο παξιμάδι και στον άκμονα, κατά συνέπεια θα προκαλέσει απώλεια της ροπής σφίξης.

Η χρήση μιας ακατάλληλης υποδοχής η οποία δεν ταιριάζει στο μπουλόνι θα προκαλέσει μια μη ικανοποιητική ροπή σφίξης.

(7) Η ροπή σφίξης διαφέρει, ανάλογα με το επίπεδο φόρτισης της μπαταρίας. (WR12DAF2)

Η Εικ. 21 δείχνει παραδείγματα της σχέσης ανάμεσα στην ροπή σφίξης και του αριθμού των σφιξι Μάτων, για το WR12DAF2. Όπως φαίνεται, η ροπή σφίξης σταδιακά εξασθενεί με την αύξηση του αριθμού των σφίξεων. Ιδιαίτερα, καθώς η ροπή ελαττώνεται πολύ κοντά στηνεντελώς αποφόρτιση (“α” διάστημα στο σχεδιάγραμμα), η κρούση της συσκευής εξασθενεί,

ο αριθμός των κρουστικών χρόνων ελαττώνεται και η ροπή σφίξης πέφτει δραματικά. Αν αυτό συμβεί, ελέγξετε το επίπεδο της ροπής, μετά επαναφορτίσετε την μπαταρία αν αυτό είναι απαραίτητο.

WH12DAF2>

Eik. 18

WR12DAF2>

Eik. 19

* Το παρακάτω μπουλόνι χρησιμοποιείται. Κανονικό μπουλόνι: Βαθμός αντοχής 4,8 Μπουλόνι υψηλού εφελκυσμού: Βαθμός αντοχής 12,9

Εξήγηση των βαθμών αντοχής: 4 — Σημείο κάμψης του μπουλονιού: 32 kgf/mm² 8 — Δύναμη έλξης του μπουλονιού: 40 kgf/mm²

Eik. 20

〈WR12DAF2〉

Eik. 21

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ

1. Έλεγχος εργαλείου (WH12DAF2)

Επειδή η χρήση ενός αμβλύ εργαλείου θα χαμηλώσει την αποδοτικότητα και θα προκαλέσει την πιθανή δυσλειτουργία του μοτέρ, ακονίστε ή αντικαταστήστε το εργαλείο μόλις παρατηρηθεί φθορά.

2. Έλεγχος της υποδοχής (WR12DAF2)

Μια φθαρμένη ή παραμορφωμένη υποδοχή εξάγωνης ή τετράγωνης τρύπας δεν θα δώσει ικανοποιητικό σφίξιμο στην εφαρμογή ανάμεσα στο παξιμάδι ή στον άκμονα, κατά συνέπεια προκαλώντας την απώλεια της ροπής σφίξης. Δώστε προσοχή περιοδικά στη φθορά των τρυπών της υποδοχής, και αντικαταστήστε την με μια καινούρια αν αυτό απαιτείται.

3. Έλεγχος των διδών στερέωσης

Τακτικά ελέγξετε όλες τις βίδες στερέωσης και σιγουρευτείτε ότι είναι κατάλληλα σφιγμένες. Σε περίπτωση που κάποιες από τις βίδες χαλαρώσουν, ξανασφίξτε τις αμέσως. Αν δεν το κάνετε αυτό μπορεί να προκληθεί σοβαρός κίνδυνος.

4. Καθαρισμός του εξωτερικού

Όταν το δραπανοκατοάβιδο λερωθεί, σκουπίστε με ένα μαλακό και στεγνό ύφασμα ή με ένα ύφασμα υγραμένο με σαπουνόνερο. Μην χρησιμοποιήσετε διαλυτικά που περιέχουν χλώριο, βενζίνη, ή διαλυτικά μπογιάς, επειδή λειώνουν τα πλαστικά.

5. Αποθήκευση

Αποθηκεύσετε το δραπανοκατσάβιδο σε ένα χώρο όπου η θερμοκρασία είναι μικρότερη από 40°C και μακριά από την πρόσβαση των παιδιών.

6. Λίστα συντήρησης των μερών

Α : Αρ. Αντικειμένου

B : Ar. Kwδικού

C:Αρ.που χρησιμοποιήθηκε

D: Παρατηρήσεις

ΠΡΟΣΟΧΗ:

Η επισκευή, η τροποποίηση και ο έλεγχος των Ηλεκτρικών Εργαλείων Hitachi πρέπει να γίνεται από ένα Εξουσιοδοτημένο κέντρο σέρβις της Hitachi. Αυτή η Λίστα των Μερών θα είναι χρήσιμη αν παρουσιαστεί μαζί με το εργαλείο στο εξουσιοδοτημένο Κέντρο Σέρβις της Hitachi όταν ζητάτε επισκευή ή κάποια άλλη συντήρηση. Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

ΤΡΟΠΟΠΟΙΗΣΗ:

Τα Ηλεκτρικά Εργαλεία Hitachi βελτιώνονται συνεχώς και τροποποιούνται για να συμπεριλάβουν τις τελευταίες τεχνολογικές προόδους. Κατά συνέπεια, ορισμένα τμήματα (δηλ. κωδικοί αριθμοί και / ή σχεδιασμός) μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

ΣΗΜΕΙΩΣΗ:

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HITACHI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση

Οι τιμές μετρήθηκαν σύμφωνα με το EN50260.

Το τυπικό Α-επίπεδο ηχητικής πίεσης: 95 dB (Α)

Το τυπικό Α-επίπεδο ηχητικής έντασης: 108 dB (Α)

Φοράτε προστατευτικά αυτιών.

Μια τυπική τιμή ρίζας μέσης τετραγωνικήςεπιτάχυνσης:

9,6 m/s² (WH12DAF2)

7,6 m/s ^2 (WR12DAF2)

PODSTAWOWE ŚRODKI OSTROŻNOŚCI

Μόνο για τις χώρες της ΕΕ

Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων!

Σύμφωνα με την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

Polski
