INSTRUKCJA OBSŁUGI WR12DAF2 HITACHI

Bezprzewodowa wkrętarka udarowa

Przed użytkowaniem należy dokładnie przeczytać niniejszą instrukcję i zrozumieć jej treść.

UWAGA! Korzystając z urządzeń zasilanych akumulatorem, należy zawsze przestrzegać podstawowych zasad bezpieczeństwa, aby uniknąć ryzyka pożaru, wycieku akumulatora oraz obrażeń ciała, w tym wymienione poniżej. Przeczytaj instrukcję zanim przystąpisz do użytkowania narzędzia i zachowaj te instrukcje.

W celu zachowania bezpieczeństwa użytkowania:

1. Miejsce pracy należy utrzymywać w czystości. Zaśmiecone stanowiska pracy i stoły warsztatowe mogą być przyczyną obrażeń.

2. Zadbać o właściwe miejsce pracy. Nie narażać urządzenia na działanie deszczu. Nie używać urządzenia w miejscu wilgotnym lub mokrym. Miejsce pracy powinno być dobrze oświetlone. Nie używać narzędzi w miejscach zagrożonych pożarem lub wybuchem.

3. Dzieci powinny znajdować się w bezpiecznej odległości. Nie pozwalać dotykać urządzenia innym osobom. Osoby postronne powinny znajdować się w bezpiecznej odległości od miejsca pracy.

4. Odpowiednio przechowywać akumulatory lub nieużywane narzędzia. Nieużywane narzędzia i akumulatory powinny być przechowywane osobno w suchym i zamkniętym pomieszczeniu, zabezpieczonym przed dostępem dzieci. Upewnić się, że końcówki akumulatora nie mogą dotykać przedmiotów metalowych, takich jak śruby, gwoździe itp.

5. Nie wywieraj zbyt mocnego nacisku na narzędzia. Działa ono najlepiej i najbezpieczniej, gdy przestrzegana jest instrukcja użycia.

6. Używać odpowiedniego narzędzia. Nie używać małych narzędzi lub końcówek do wykonywania ciężkich prac z dużym obciążeniem. Nie używać narzędzi do celów, do jakich nie zostały przeznaczone.

7. Noś odpowiedni ubiór. Nie noś luźnego ubrania lub biżuterii, mogą się one bowiem wkręcić w ruchome części maszyn. W czasie pracy na zewnątrz zalecane jest używanie gumowych rękawic i nieślizgającego się obuwia. Noś nakrycie głowy, by zabezpieczyć długie włosy.

8. Nosić okulary ochronne. Jeżeli podczas pracy wytwarza się pył, należy również nosić odpowiednią maskę przeciwpyłową.

9. Używaj pochłaniaczy kurzu. Jeśli istnieje możliwość podłączenia pochłaniaczy kurzu, upewnij się, że są one podłączone i poprawnie używane.

10. Nie obciążać przewodu (jeżeli znajduje się w zestawie). Nigdy nie używać przewodu do przenoszenia urządzenia lub wyciągania wtyczki z gniazdka. Utrzymywać przewód z daleka od źródeł ciepła, oleju oraz ostrych krawędzi.

11. Pracuj bezpiecznie. Używaj zacisków lub imadła by trzymać w miejscu przedmioty. Jest to bezpieczniejsze, niż używanie do tego rąk i pozwala na użycie obu rąk do trzymania narzędzi.

12. Nie pochylaj się nad narzędziem. Zawsze zachowuj balans i równowagę,

13. Odpowiednio dbać o narzędzia. Narzędzia tnące powinny być zawsze naostrzone i czyste - zapewni to lepszą i bezpieczniejszą pracę. Stosować się do zaleceń dotyczących smarowania oraz wymiany akcesoriów. Systematycznie sprawdzać stan

przewodu zasilającego - uszkodzony przewód musi być wymieniony w autoryzowanym punkcie serwisowym. Uchwyty powinny być zawsze suche, czyste i bez śladu oleju oraz smaru.

1. Odłączanie narzędzi, w miarę możliwości należy odłączyć narzędzie od zasilającego je zestawu akumulatorów, zawsze kiedy nie jest używane, przed naprawą oraz podczas wymiany akcesoriów, takich jak ostrza, wiertła i frezy.

2. Zdejmuj klucze i narzędzia regulujące. Wyrób sobie zwyczaj sprawdzania czy klucze i narzędzia regulujące są zdjęte z narzędzi przed ich uruchomieniem.

3. Unikać niezamierzonego uruchomienia urządzenia. Nigdy nie przenosić urządzenia z palcem na wyłączniku.

4. Zachowaj ostrożność. Zwracaj uwagę na to, co robisz. Kieruj się rozsądkiem. Nie używaj narzędzi, gdy jesteś zmęczony.

5. Sprawdzaj uszkodzone części. Przed ponownym użyciem narzędzia osłona lub inna uszkodzona część powinna być uważnie sprawdzona, by upewnić się, że będzie ona poprawnie funkcjonować i wykona zamierzoną czynność. Sprawdź ustawienie ruchomych części a także czy poruszają się one bez przeszkód, sprawdź także uszkodzenia, umocowanie i inne czynniki mogące wpłynąć na sprawne działanie narzędzia. Osłona lub inna uszkodzona część powinna być naprawiona lub wymieniona w autoryzowanym centrum napraw lub według zaleceń zawartych w instrukcji. Wszelkie uszkodzone wyłączniki muszą być wymieniane w autoryzowanym punkcie serwisowym. Nie używać urządzenia elektrycznego, którego wyłącznik jest niesprawny.

19. Uwaga

○ Używanie akcesoriów lub dodatków, które nie są zalecane w instrukcji może grozić ryzykiem odniesienia obrażeń.

○ Upewnić się, że zestaw akumulatorów jest odpowiedni dla danego urządzenia.

○ Przed podłączeniem ładowarki upewnić się, że zewnętrzna powierzchnia zestawu akumulatorów lub urządzenia jest czysta i sucha.

○ Upewnić się, że akumulatory są ładowane za pomocą właściwej ładowarki zalecanej przez producenta. Nieprawidłowe użytkowanie może stanowić zagrożenie porażenia prądem elektrycznym, przegrzania lub wycieku płynu elektrolitycznego z akumulatora.

1. Urządzenie powinno być naprawiane przez osoby posiadające odpowiednie kwalifikacje. Urządzenie spełnia wymogi dotyczące bezpieczeństwa określone obowiązującymi przepisami. Naprawy powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje, przy użyciu oryginalnych części zamiennych. W przeciwnym razie korzystanie z urządzenia może stanowić zagrożenie dla użytkownika.

2. Usuwanie akumulatorów Akumulatory powinny być usuwane w bezpieczny sposób, zgodnie z zaleceniami producenta.

3. Jeżeli nastąpi wyciek płynu z akumulatora, nie należy go dotykać W przypadku kontaktu płynu ze skórą, należy skórę przemyć dokładnie wodą. W przypadku kontaktu płynu z oczami, należy skontaktować się z lekarzem.

ŚRODKI OSTROŻNOŚCI STOSOWANE PRZY UŻYWANIU BEZPRZEWODOWEJ WKR TARKI UDAROWEJ

1. Narzędzie ręczne do wkręcania i wykręcania śrub. Może być wykorzystywane wyłącznie w tym celu.
2. Przy dłuższej pracy z urządzeniem należy używać zatyczek do uszu.
3. Utrzymywanie urządzenia podczas pracy tylko jedną ręką jest bardzo niebezpieczne; podczas pracy należy zawsze przytrzymywać je obiema rękami.
4. Po założeniu wkrętaka, należy upewnić się, że został odpowiednio zamocowany i nie może się poluzować. Jeżeli wkrętak nie jest odpowiednio zamocowany, może poluzować się podczas pracy, co jest bardzo niebezpieczne.
5. Należy zawsze używać wkrętaka odpowiedniego dla danej śruby.
6. Należy prowadzić urządzenie prosto - wkręcanie śruby pod kątem może spowodować uszkodzenie łba śruby, gdyż odpowiednia siła nie zostanie jej przekazana. Należy zawsze prowadzić wkrętak bardzo równo wzdłuż osi śruby.
7. Zawsze ładuj akumulator w temperaturze od 0 do 40°C. Przy temperaturze poniżej 0°C nastąpi niebezpieczne rozładowanie. Akumulator nie może być ładowany w temperaturze przekraczającej 40°C. Najbardziej odpowiednia do ładowania jest temperatura od 20 do 25°C.
8. Nie używać ładowarki bez przerwy. Kiedy jeden cykl ładowania jest skończony, odstaw ładowarkę na około 15 minut przed ponownym cyklem ładowania akumulatora.
9. Nie dopuszczaj, by obce przedmioty mogły dostać się do wnętrza otworu wsuwowego przeznaczonego dla akumulatora.
10. Nigdy sam nie rozkładaj akumulatora i ładowarki.
11. Nie dopuszczaj do zwarcia w akumulatorze. Zwarcie w akumulatorze spowoduje jego rozładowanie i przegrzanie, oraz może spowodować przepalenie się lub zniszczenie akumulatora.
12. Nie wrzucaj akumulatora do ognia gdyż grozi to eksplozją.
13. Nie wkładaj przedmiotów w szczeliny wentylacyjne ładowarki. Wkładanie metalowych lub łatwopalnych przedmiotów w szczeliny wentylacyjne ładowarki może spowodować niebezpieczeństwo porażenia prądem lub zniszczenie ładowarki.
14. Przynieś akumulator do sklepu w którym go nabyłeś, jak tylko okres użytkowania akumulatora stanie się zbyt krótki do praktycznego użytku. Nie wyrzucaj wyczerpanego akumulatora do odpadów domowych.
15. Używanie rozładowanego akumulatora uszkodzi ładowarkę.

ŚRODKI OSTROŻNOŚCI PRZY PRACY Z BEZPRZEWODOWA WKRETARKA UDAROWA

1. Jest to podręczne narzędzie do wkręcania i wykręcania śrub i nakrętek. Może być wykorzystywane wyłącznie w tym celu.
2. Przy dłuższej pracy z urządzeniem należy używać zatyczek do uszu.
3. Utrzymywanie urządzenia podczas pracy tylko jedną ręką jest bardzo niebezpieczne; podczas pracy należy

zawsze przytrzymywać je obiema rękami.

1. Należy upewnić się, że gniazdo nie jest pęknięte lub złamane. Praca z pękniętym lub złamanym gniazdem może być niebezpieczna. Przed rozpoczęciem pracy należy sprawdzić gniazdo.

2. Należy odpowiednio zamocować gniazdo za pomocą kołka mocującego i pierścienia.

Jeżeli kolek mocujący lub pierścień zabezpieczający gniazdo są uszkodzone, gniazdo może wypaść z urządzenia, co jest bardzo niebezpieczne. Nie należy wykorzystywać urządzenia, jeżeli gniazdo lub pierścień są zdeformowane, zużyte, pęknięte lub uszkodzone w jakikołwiek inny sposób. Przed przystąpieniem do pracy należy zawsze sprawdzić, czy kolek mocujący i pierścień zabezpieczający gniazda znajdują się we właściwym położeniu.

1. Sprawdzić moment obrotowy dokręcania.

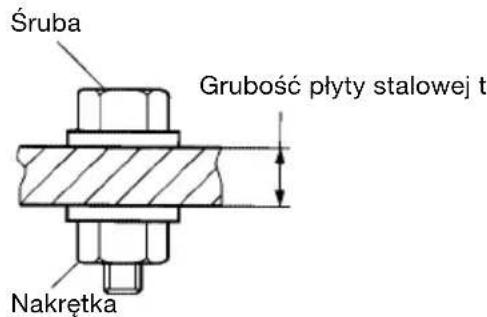

Odpowiedni moment obrotowy dla danej śruby zależy od materiału, z jakiego wykonana jest śruba, jej wymiarów, klasy itd.

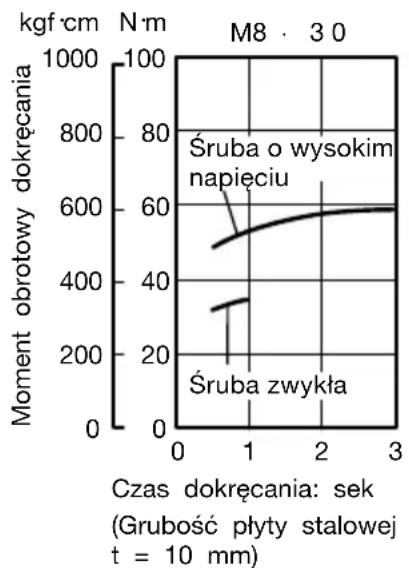

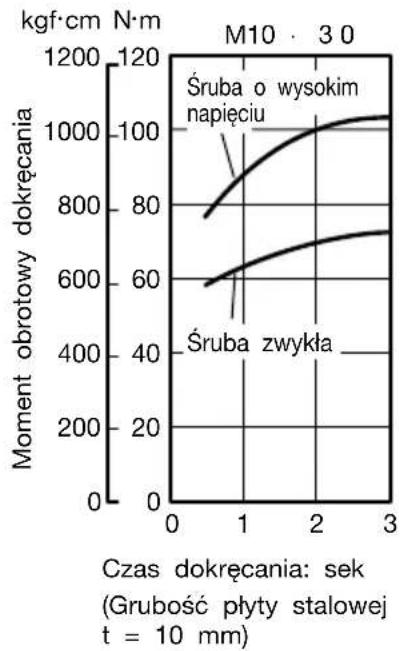

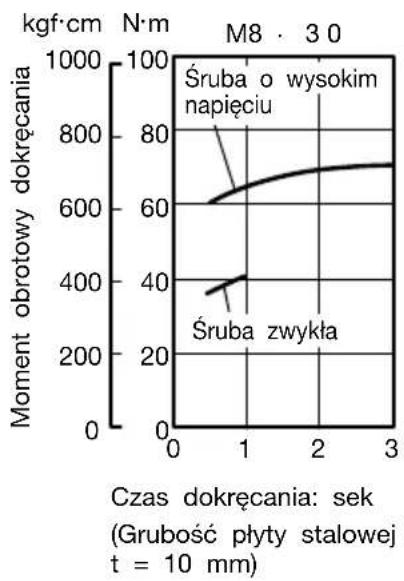

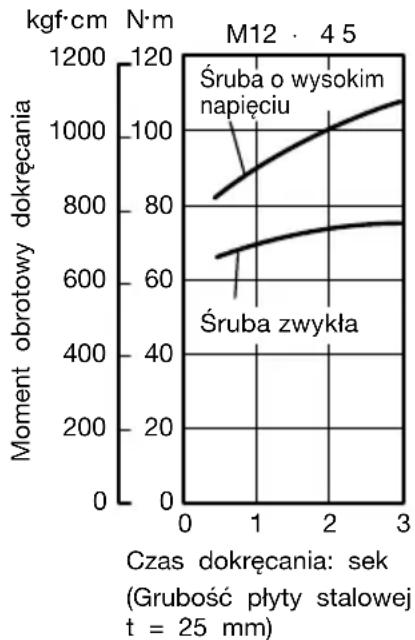

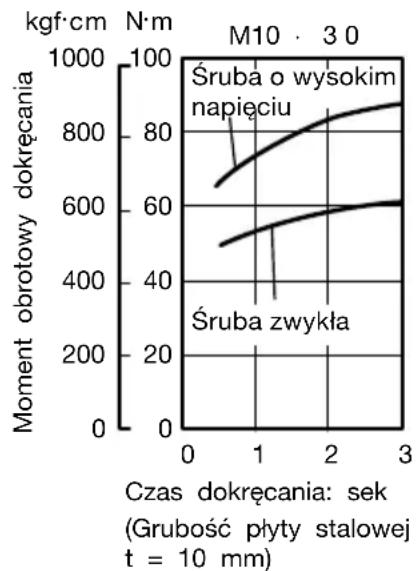

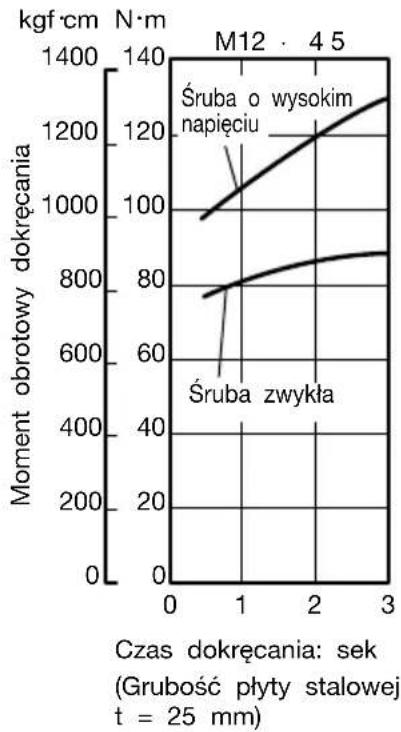

Moment obrotowy dokręcania generowany przez urządzenie jest również zależny od materiału, rozmiarów śruby oraz czasu dokręcenia.

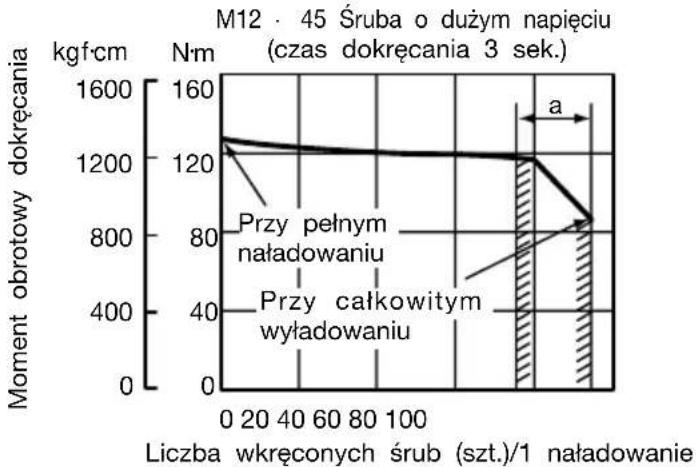

Wartość momentu obrotowego może być nieco inna tuż po naładowaniu akumulatora oraz kiedy jest on bliski wyczerpaniu. Należy sprawdzić, czy śruba została wkręcona z odpowiednią siłą, posługując się kluczem dynamometrycznym.

1. Przed zmianą kierunku obrotów należy zatrzymać wkrętak. Przed zmianą kierunku obrotów należy zawsze zwolnić przycisk i zaczekać, aż wkrętak całkowicie się zatrzyma.

2. Nigdy nie należy dotykać obracających się części. Nigdy nie kierować obracających się elementów urządzenia w stronę rąk lub jakiejkolwiek innej części ciała. Może to spowodować obrażenia. Należy także uważać, aby nie dotknąć elementu obrotowego używanego przez dłuższy okres czasu. Jest on gorący, może to więc grozić poparzeniem.

3. Nigdy nie dotykać wkrętaka obracającego się bez obciążenia przy użyciu złącza uniwersalnego. Jeżeli urządzenie pracuje bez obciążenia, użycie złącza uniwersalnego może powodować jego chaotyczną pracę.

Może to spowodować obrażenia lub wstrząs tak mocny, że spowoduje wypuszczenie urządzenia z rąk.

1. Akumulator powinien być zawsze ładowany w temperaturze 0 - 40°C.

Ładowanie w temperaturze poniżej 0°C może spowodować niebezpieczne przeładowanie baterii. Akumulator nie może być ładowany w temperaturze przekraczającej 40°C. Najbardziej odpowiednia temperatura dla ładowania to 20 – 25°C.

1. Nie należy używać ładowarki bez przerwy.

Po zakończeniu ładowania nie używać ładowarki przez około 15 minut przed przystąpieniem do następnego ładowania akumulatora.

1. Nigdy nie dopuścić, aby obce ciała dostały się do rączki.

2. Nigdy nie należy rozmontowywać akumulatora i ładowarki.

3. Nigdy nie dopuścić do spięcia w akumulatorze. Spięcie w akumulatorze spowoduje silne wyładowanie elektryczne i przegrzanie. Akumulator może w ten sposób zostać przepalony lub uszkodzony.

4. Nigdy nie wrzucać akumulatora do ognia.

Palący się akumulator może wybuchnąć.

1. Nie wkładać żadnych przedmiotów do otworów wentylacyjnych ładowarki.

Dostanie się przedmiotów metalowych lub łatwopalnych do otworów wentylacyjnych ładowarki może spowodować porażenie prądem lub uszkodzenie ładowarki.

MODEL

WH12DAF2: z ładowarką i futerałem

WR12DAF2: z ładowarką i futerałem

WYMAGANIA TECHNICZNE

Elektronarzędzie

Model	WH12DAF2	WR12DAF2
Prędkość biegu jałowego	0 - 2500 min ^1
Zastosowanie	M4 - M8 (Mała śruba)M5 - M12 (Śruba zwykła)M5 - M10 (Śruba o wysokim napięciu)	M6 - M14 (Śruba zwykła)M6 - M10 (Śruba o wysokim napięciu)
Moment obrotowy dokręcania	Maksymalnie 110 N·m {1120 kgf·cm}Dokręcanie śruby o wysokim napięciu M12 (klasa 12,9), przy pełnym naładowaniu w temp. 20°C.Czas dokręcania: 3 sek.	Maksymalnie 130 N.m {1330 kgf·cm}Dokręcanie śruby o wysokim napięciu M12 (klasa 12,9), przy pełnym naładowaniu w temp. 20°C.Czas dokręcania: 3 sek.
Akumulator	EB1214S: Akumulator Ni-Cd, 12 V (1,4 Ah 10 ogniw)
	EB1220BL: Akumulator Ni-Cd, 12 V (2,0 Ah 10 ogniw)
	EB1226HL: Akumulator Ni-MH, 12 V (2,6 Ah 10 ogniw)
Waga	1,6 kg (EB1214S Instalacja)

ŁADOWARKA

Model	UC14YFA UC18YG
Czas ładowania	EB1214S: Ok. 30 min. (w temp. 20°C)	EB1214S: Ok. 30 min. (w temp. 20°C)
	EB1220BL: Ok. 50 min. (w temp. 20°C)	EB1220BL: Ok. 50 min. (w temp. 20°C)
	EB1226HL: Ok. 60 min. (w temp. 20°C)	·
Napięcie ładowania	7,2 - 14,4 V	7,2 - 18 V
Ciężar	0,6 kg	0,3 kg

„” oznacza, że dany akumulator nie jest dostosowany do tej ładowarki.
WSKAZÓWKA: Okres ładowania może się zmieniać w zależności od temperatury otoczenia i napięcia źródła pradu.

STANDARDOWE WYPOSAŻENIE I PRZYSTAWKI

1. Ładowarka (UC14YFA lub UC18YG) ...... 1

2. Plastykowe pudełko 1
   Standardowe akcesoria podlegają zmianom bez uprzedzenia.

3. Jeżeli trwałość akumulatora po ładowaniu jest zbyt krótka dla praktycznego użycia, należy odnieść zużyty akumulator do punktu zakupu. Nie wyrzucać zużytych akumulatorów.

4. Korzystanie z zużytych akumulatorów może spowodować uszkodzenie ładowarki.
5. Jeżeli trwałość akumulatora po ładowaniu jest zbyt krótka dla praktycznego użycia, należy odnieść zużyty akumulator do punktu zakupu. Nie wyrzucać zużytych akumulatorów.
6. Korzystanie z zużytych akumulatorów może spowodować uszkodzenie ładowarki.
7. Jeżeli trwałość akumulatora po ładowaniu jest zbyt krótka dla praktycznego użycia, należy odnieść zużyty akumulator do punktu zakupu. Nie wyrzucać zużytych akumulatorów.
8. Korzystanie z zużytych akumulatorów może spowodować uszkodzenie ładowarki.
9. Jeżeli trwałość akumulatora po ładowaniu jest zbyt krótka dla praktycznego użycia, należy odnieść zużyty akumulator do punktu zakupu. Nie wyrzucać zużytych akumulatorów.
10. Korzystanie z zużytych akumulatorów może spowodować uszkodzenie ładowarki.
11. Jeżeli trwałość akumulatora po ładowaniu jest zbyt krótka dla praktycznego użycia, należy odnieść zużyty akumulator do punktu zakupu. Nie wyrzucać zużytych akumulatorów.
12. Korzystanie z zużytych akumulatorów może spowodować uszkodzenie ładowarki.
13. Jeżeli trwałość akumulatora po ładowaniu jest zbyt krótka dla praktycznego użycia, należy odnieść zużyty akumulator do punktu zakupu. Nie wyrzucać zużytych akumulatorów.
14. Korzystanie z zużytych akumulatorów może spowodować uszkodzenie ładowarki.
15. Jeżeli trwałość akumulatora po ładowaniu jest zbyt krótka dla praktycznego użycia, należy odnieść zużyty akumulator do punktu zakupu. Nie wyrzucać zużytych akumulatorów.
16. Korzystanie z zużytych akumulatorów może spowodować uszkodzenie ładowarki.
17. Jeżeli trwałość akumulatora po ładowaniu jest zbyt krótka dla praktycznego użycia, należy odnieść zużyty akumulator do punktu zakupu. Nie wyrzucać zużytych akumulatorów.
18. Korzystanie z zużytych akumulatorów może spowodować uszkodzenie ładowarki.
19. Jeżeli trwałość akumulatora po ładowaniu jest zbyt krótka dla praktycznego użycia, należy odnieść zużyty akumulator do punktu zakupu. Nie wyrzucać zużytych akumulatorów.
20. Korzystanie z zużytych akumulatorów może spowodować uszkodzenie ładowarki.
21. Jeżeli trwałość akumulatora po ładowaniu jest zbyt krótka dla praktycznego użycia, należy odnieść zużyty akumulator do punktu zakupu. Nie wyrzucać zużytych akumulatorów.

22. Korzystanie z zużytych akumulatorów może spowodować uszkodzenie ładowarki.

23. Akumulator (EB1214S, EB1220BL, EB1226HL)

24. Akumulator (EB1214S, EB1220BL, EB1226HL)

Istnieją dwa różne wymiary końcówek do wkrętaka oraz gniazda. W poniższej tabeli znaleźć można informacje na temat wymiarów końcówek odpowiednich dla wkrętaków i gniazd do modelu WH12DAF2.

Wymiary końcówki		Miejsce zakupu
Type-L		Korea, Tajwan, Hong-Kong, Chiny, Singapur
Type-S		Inne niż wymienione powyżej.

3. Model WR12DAF2

Model WR12DAF posiada wkrętak kwadratowy o wymiarze 12,7. Należy wybrać odpowiednie gniazdo oraz końcówkę o właściwych wymiarach.

Wyposażenie dodatkowe może ulec zmianie bez uprzedzenia.

ZASTOSOWANIE

○Wkręcanie i wykręcanie niewielkich śrub, nakrętek itp.

○ Wkręcanie i wykręcanie wszelkich rodzajów śrub i nakrętek, używanych do mocowania elementów konstrukcyjnych.

WYMONTOWANIE I MONTAŻ AKUMULATORA

1. Wymontowanie akumulatora

Trzymając mocno za rączkę popchnij zatrzask akumulatora by zdjąć akumulator (Rys. 1 i 2).

UWAGA

Nigdy nie dopuszczaj do zwarcia w akumulatorze.

2. MONTAŻ AKUMULATORA

Wprowadź akumulator zwracając uwagę na właściwą biegunowość (patrz Rys. 2).

ŁADOWANIE

Przed przystąpieniem do pracy z urządzeniem należy naładować akumulator w sposób opisany poniżej.

1. Włącz wtyczkę przewodu zasilającego ładowarki do gniazdka

Kiedy wtyczka jest włączona, lampka kontrolna ładowarki miga czerwonym światelkiem (co 1 sek.).

2. Włożyć akumulator do ładowarki

Akumulator powinien zostać włożony do końca, w kierunku pokazanym na Rys. 3, aż do samego dna komory ładowarki.

UWAGA

○Jeśli akumulator zostanie włożony w odwrotnym kierunku, nie tylko uniemożliwi to ładowanie, ale też może spowodować problemy z ładowarką, jak np. zdeformować styki lub otwór wsuwowy.

3. Ładowanie

Gdy włożysz akumulator do ładowarki, rozpocznie się ładowanie i lampka kontrolna będzie się paliła ciągłym czerwonym światłem.

Kiedy akumulator będzie całkowicie naładowany, lampka kontrolna będzie migać na czerwono (w odstępach 1 sek.) (Patrz na Tabełę nr. 1).

(1) Wskazania lampki kontrolnej

Wskazania lampki kontrolnej są zilustrowane w Tabeli nr. 1, w zależności od stanu ładowarki lub akumulatora.

Tabela 1

Wskazania lampki kontrolnej
Przed ładowaniem	Miga (NA CZERWONO)	Pali się przez 0,5 sek. Nie pali się przez 0,5 sek. (Gaśnie na 0,5 sek.)
W trakcie ładowania	Pali się Pozostaje zapalona (NA CZERWONO)
Ładowanie skończone	Miga (NA CZERWONO)	Pali się przez 0,5 sek. Nie pali się przez 0,5 sek. (Gaśnie na 0,5 sek.)
Ładowanie jest niemożliwe	Migocze (NA CZERWONO)	Pali się przez 0,1 sek. Nie pali się przez 0,1 sek. (Gaśnie na 0,1 sek.)	Wadliwe działanie akumulatora lub ładowarki.
Ładowanie jest niemożliwe	Pali się Pozostaje zapalona (NA ZIELONO)		Temperatura akumulatora jest zbyt wysoka co uniemożliwia ładowanie.

(2) Odnośnie temperatur akumulatora

Tabela poniżej ilustruje temperatury akumulatora. Rozgrzany akumulator powinien zostać schłodzony zanim zostanie ponownie naładowany.

Tabela 2 Zasięgi ładowania akumulatorów

Akumulatory	Temperatury ładowania akumulatorów
EB1214S, EB1220BL -5^ – 60^
EB1226HL 0^ – 45^

4. Wyłącz wtyczkę przewodu ładowarki z gniazdka

5. Mocno trzymając ładowarkę wyjmij akumulator z otworu wsuwowego

WSKAZÓWKA

Należy pamiętać, że akumulator powinien zostać wyjęty z ładowarki zaraz po naładowaniu.

W odniesieniu do wyładowania elektrycznego w przypadku nowych akumulatorów itp.

Jako że elektrolit zawarty w nowych lub dłuższy czas nie używanych akumulatorach nie osiągnął jeszcze pełnej swej wydajności, wyładowanie elektryczne może być niewielkie podczas pierwszego i drugiego użytku. Jest to zjawisko przejściowe a normalny czas ładowania zostanie przywrócony po naładowaniu akumulatora 2 – 3 razy.

Jak przedłużyć żywotność akumulatora.

(1) Ładuj akumulatory zanim zostaną całkowicie wyczerpane. Kiedy zorientujesz się że moc akumulatora zmniejszyła się, przestań używać narzędzie i naładuj akumulator. Jeśli będziesz dalej używał narzędzia i prąd się wyczerpie, akumulator może zostać uszkodzony i skróci się jego żywotność.
(2) Unikaj ładowania przy wysokich temperaturach. Akumulator bezpośrednio po używaniu narzędzia jest gorący. Jeśli akumulator jest ładowany od razu po użyciu, pogarsza się jakość elektrolitu i skraca żywotność akumulatora. Odstaw akumulator i naładuj go dopiero gdy ostygnie.

UWAGA

○Jeśli ładowany akumulator jest rozgrzany bo długo stał na słońcu, lub dlatego że dopiero co był używany, zapali się zielona lampka kontrolna ładowarki. W takim przypadku najpierw pozwól by akumulator schłodził się, a następnie rozpocznij ładowanie.
○Kiedy zapali się czerwona migocząca lampka kontrolna ładowarki (co 0,2 sek) sprawdź, czy do otworu instalacyjnego ładowarki nie dostal się jakiś obcy przedmiot i jeśli tak, usuń go. Jeśli nie ma tam obcego przedmiotu, możliwe że akumulator lub ładowarka są uszkodzone. Zanieś je do Autoryzowanego Centrum Obsługi.
○Ponieważ wbudowanemu mikrokomputerowi zabiera około 3 sek. by potwierdzić, że akumulator ładowany przy użyciu UC14YFA został wyjęty, zaczekaj najmniej 3 sekundy zanim włożysz go ponownie by kontynuować ładowanie. Jeśli akumulator zostanie włożony w ciągu tych 3 sekund, może nie zostać odpowiednio naładowany.

Przed przystąpieniem do pracy z urządzeniem należy naładować akumulator w sposób opisany poniżej.

1. Włącz wtyczkę przewodu zasilającego ładowarki do gniazdka

Włączenie wtyczki przewodu zasilającego spowoduje natychmiastowe włączenie się ładowarki.

2. Wprowadź akumulator do otworu wsuwowego ładowarki

Silnie wepchnij akumulator ostrożnie go nakierowując aż dotknie dna ładowarki (zapali się lampka kontrolna) (Patrz Rys. 4).

UWAGA

Jeżeli lampka kontrolna nie zapali się, wyjmij wtyczkę z gniazdka i sprawdź umocowanie akumulatora.

○Odnośnie temperatur akumulatora

Temperatury akumulatorów przedstawiono w Tabeli 3.

Tabela 3 Zasięgi ładowania akumulatorów

Akumulatory ładowania	Temperaturyakumulatorów
EB1214S, EB1220BL	0^ - 45^

○Gdy lampka kontrolna zgaśnie, akumulator jest całkowicie naładowany. Czas ładowania akumulatora przedłuża się przy niskiej temperaturze lub gdy napięcie źródła prądu jest zbyt niskie. Kiedy lampka kontrolna nie gaśnie, nawet jeśli minęły 120 minut od czasu rozpoczęcia ładowania, przerwij ładowanie i skontaktuj się ze swoim AUTORYZOWANYM CENTRUM OBSŁUGI HITACHI.

UWAGA

Jeśli akumulator rozgrzał się pod wpływem światła słonecznego itp. lub był dopiero używany, lampka kontrolna ładowarki może się nie zapalić. W takim przypadku najpierw schłodź akumulator a potem zacznij go ładować.

3. Wyłącz wtyczkę przewodu ładowarki z gniazdka

4. Mocno trzymając ładowarkę wyjmij akumulator z otworu wsuwowego

WSKAZÓWKA

Po naładowaniu należy najpierw wyjąć baterie z ładowarki, a następnie schować je w odpowiednim miejscu.

W odniesieniu do wyładowania elektrycznego w przypadku nowych akumulatorów itp.

Jako że elektrolit zawarty w nowych lub dłuższy czas nie używanych akumulatorach nie osiągnął jeszcze pełnej swej wydajności, wyładowanie elektryczne może być niewielkie podczas pierwszego i drugiego użytku. Jest to zjawisko przejściowe a normalny czas ładowania zostanie przywrócony po naładowaniu akumulatora 2 - 3 razy.

Jak przedłużyć żywotność akumulatora.

(1) Ładuj akumulatory zanim zostaną całkowicie wyczerpane. Kiedy zorientujesz się że moc akumulatora zmniejszyła się, przestań używać narzędzie i naładuj akumulator. Jeśli będziesz dalej używał narzędzia i prąd się wyczerpie, akumulator może zostać uszkodzony i skróci się jego żywotność.

(2) Unikaj ładowania przy wysokich temperaturach. Akumulator bezpośrednio po używaniu narzędzia jest gorący. Jeśli akumulator jest ładowany od razu po użyciu, pogarsza się jakość elektrolitu i skraca żywotność akumulatora. Odstaw akumulator i naładuj go dopiero gdy ostygnie.

PRZED ROZPOCZEĘCIEM PRACY

1. Przygotowanie i sprawdzenie otoczenia roboczego Należy upewnić się, że miejsce pracy spełnia wszystkie warunki zgodnie z zaleceniami.

2. Sprawdzenie akumulatora Upewnić się, że akumulator jest włóżony prawidłowo. Żle założony akumulator może wypaść z urządzenia i spowodować wypadek.

3. Zakładanie wkrętaka (WH12DAF2) W celu założenia wkrętaka należy wykonać następujące czynności: (Rys. 5)

(1) Odchylić tuleję prowadnicy.
(2) Włożyć wkrętak do sześciokątnego otworu kowadełka.
(3) Zwołnić tuleję prowadnicy, aby powróciła do pierwotnego położenia.

UWAGA Jeżeli tuleja prowadnicy nie powraca do pierwotnego położenia, oznacza to, że wkrętak nie jest założony prawidłowo.

1. Wybór gniazda odpowiedniego dla śruby (WR12DAF2) Należy zawsze używać gniazda odpowiedniego dla rodzaju wkręcanej śruby. Użycie nieprawidłowego gniazda może spowodować nie tylko nieprawidłowe dokręcenie, ale także uszkodzenie gniazda lub nakrętki. Użycie zużytego lub zdeformowanego gniazda sześciokątnego lub kwadratowego spowoduje niewłaściwe dokręcenie do kowadełka lub nakrętki, a w efekcie zmiejszenie momenty obrotowego. Należy sprawdzać, czy nie został uszkodzony otwór gniazda i wymieniać gniazdo przed dalszym zużyciem. Założyć gniazdo zalecane w punkcie 5. W rozdziale „Akcesoria opcjonalne” znaleźć można dalsze informacje dotyczące zależności pomiędzy rozmiarami śrub a gniazd. Nazwy gniazd są uzależnione od szerokości otworu sześciokątnego.

2. Zakładanie gniazda (WR12DAF2) Wybrać właściwe gniazdo do założenia.

● Typu kołkowego lub pierścieniowego (Rys. 6 i 7)

(1) Dopasować otwór gniazda do otworu kowadełka i włożyć kowadełko do gniazda.

(2) Włożyć wkrętak do gniazda.

(3) Założyć pierścień na rowek gniazda.

- Rodzaj trzpienia (Rys. 8) Dopasować trzpień znajdujący się w kwadratowym elemencie kowadełka do otworu gniazda sześciokątnego. Docisnąć trzpień i zamontować gniazdo sześciokątne na kowadełku. Sprawdzić, czy trzpień całkowicie wszedł w otwór. W celu zdemontowania gniazda wykonać powyższe czynności w odwrotnej kolejności.

JAK UŻYWAĆ

UWAGA

○W przypadku używania wyposażonego w lampkę haka należy uważać, by urządzenie nie spadło. Upadek urządzenia może spowodować wypadek.

○Jeżeli urządzenie jest przypięte do pasa narzędziowego przy pomocy wyposażonego w lampkę haka, to nie może ono mieć zamontowanych żadnych końcówek za wyjątkiem wkrętaka krzyżakowego.

Noszenie przypiętego do pasa urządzenia z ostrą końcówka – na przykład wiertłem – może prowadzić do wypadków.

1. Używanie wyposażonego w lampkę haka

Lampka, w którą wyposażony jest hak może być po stronie prawej lub lewej i może być ustawiana w pięciu położeniach od 0° do 80°.

(1) Korzystanie z haka
(a) Przesunąć hak do przodu w kierunku strzałki (A) i przekręcić w kierunku strzałki (B) (Rys. 9).
(b) Kąt może zostać uregulowany w 5 krokach (0°, 20°, 40°, 60°, 80°).
Ustawić hak pod odpowiednim kątem w zależności od rodzaju wykonywanej pracy.

(2) Zmiana położenia haka

UWAGA

Nieprawidłowe zamocowanie haka może spowodować obrażenia ciała.

(a) Mocno trzymając jednostkę główną, odkręcić śrubę za pomocą śrubokręta z rowkiem lub monety (Rys. 10).
(b) Wyjąć hak i sprężynę (Rys. 11).
(c) Założyć hak i sprężynę po drugiej stronie i odpowiednio zamocować, dokręcając śrubę (Rys. 12).

UWAGA

Należy zwrócić uwagę na kierunek sprężyny. Sprężyny o dużej średnicy powinny być zakładane w kierunku przeciwnym do użytkownika (Rys. 12).

(3) Wykorzystanie jako latarki

(a) Wcisnąć przycisk w celu wyłączenia światła.
Światło wyłączy się automatycznie po upływie 15 minut.
(b) Kierunek wiązki światła może być regulowany zgodnie z możliwym położeniem haka 1 – 5 (Rys. 13).
○Czas działania latarki baterie manganowe AAAA: ok. 15 godz. baterie alkaliczne AAAA: ok. 30 godz.

UWAGA

Nie należy patrzeć bezpośrednio w kierunku wiązki światła.

Może to spowodować uszkodzenie wzroku.

(4) Wymiana akumulatorów

(a) Poluzować śrubę haka za pomocą śrubokrętu z gniazdkiem krzyżykowym (nr. 1) (Rys. 14). Zdjąć pokrywę haka, przesuwając w kierunku wskazanym strzałką (Rys. 15).
(b) Wyjąć stare akumulatory i włożyć nowe. Dopasować zgodnie ze wskazaniami, pamiętając o prawidłowej biegunowości plus (+) i minus (−) (Rys. 16).
(c) Dopasować nacięcie korpusu haka do wypukłości pokrywy haka, docisnąć pokrywę haka w kierunku odwrotnym do strzałki wskazanej na Rys. 15 i dokręcić śrubę. Należy używać dostępnych na rynku baterii AAAA (1,5 V).

UWAGA

Nie należy dokręcać śrub zbyt mocno Może to spowodować urwanie gwintu.

UWAGA

○Brak przestrzegania poniższych zaleceń może spowodować wyciek z akumulatora, jego korozję lub nieprawidłowe działanie.

Należy pamiętać o właściwej biegunowości plus (+) i minus (-).

Oba akumulatory powinny być wymieniane równocześnie.

Nie należy mieszać starych i nowych akumulatorów. Zużyte akumulatory powinny zostać natychmiast wyjęte.

○Zużytych akumulatorów nie należy traktować jak zwykłych odpadów.

Nie wolno wrzucać akumulatorów do ognia.

○Akumulatory powinny być przechowywane w miejscu niedostępnym dla dzieci.

○Akumulatory powinny być wykorzystywane zgodnie z ich specyfikacjami i zaleceniami.

2. Sprawdzenie kierunku obrotów

Wkrętak obraca się w kierunku zgodnym z ruchem wskazówek zegara (patrząc od tyłu), kiedy wciśnięty zostanie przycisk po stronie oznaczonej R.

Kiedy przycisk zostanie wciśnięty po stronie oznaczonej L, wkrętak będzie obracał się w kierunku odwrotnym do ruchu wskazówek zegara (patrz Rys. 17).

(Oznaczenia (L) i (R) znajdują się na korpusie.)

UWAGA

Nie należy zmieniać kierunku obrotów, kiedy wkrętak pracuje. Aby zmienić kierunek, należy zatrzymać wkrętak, po czym nacisnąć przycisk z drugiej strony.

3. Przycisk (włącznik/wyłącznik)

○Kiedy przycisk zostanie wciśnięty, narzędzie zaczyna się obracać. Po zwolnieniu przycisku narzędzie zatrzymuje się.

○Prędkość obrotowa zależy od siły przesunięcia przycisku. Przy lekkim przesunięciu prędkość jest mała, im silniej zostanie wciśnięty przycisk, tym większa będzie prędkość.

4. Wkręcanie i wykręcanie śrub (WH12DAF2)

Należy założyć wkrętak odpowiadający danej śrubie, wyrównać położenie rowka w stosunku do łba śruby i rozpocząć wkręcanie.

Należy dociskać wkrętak tak, aby zapewnić prawidłowe dokręcenie łba śruby.

UWAGA

Dociskanie wkrętaka zbyt długo może spowodować nadmierne dokręcenie śruby i jej złamanie.

Należy prowadzić urządzenie prosto – wkręcanie śruby pod kątem może spowodować uszkodzenie łba śruby, gdyż odpowiednia siła nie zostanie jej przekazana.

Należy zawsze prowadzić wkrętak bardzo równo wzdłuż osi śruby.

5. Liczba możliwych wkręceń śrub (WH12DAF2)

W poniższej tabeli podano średnią liczbę śrub, które mogą być wkręcone po jednym naładowaniu urządzenia.

EB1214S

Używana śruba Liczba wkręceń
Śruba drewniana ø4 · 50(drewno miękkie)	Ok. 190
Śruba maszynowa M8 · 16	Ok. 500

Powyżej podane wartości mogą nieznacznie się różnić w zależności od temperatury otoczenia i parametrów akumulatora.

6. Liczba możliwych wkręceń śrub (WR12DAF2)

W poniższej tabeli podano średnią liczbę śrub, które mogą być wkręcone po jednym naładowaniu urządzenia.

EB1214S

Używana śruba Liczba wkręceń
Śruba o wysokim napięciu M12 · 45	Ok. 87

Powyżej podane wartości mogą nieznacznie się różnić w zależności od temperatury otoczenia i parametrów akumulatora.

UWAGA

Korzystanie z akumulatora EB1226HL w niskiej temperaturze (poniżej 0 stopni Celsjusza) może czasami spowodować zmniejszenie momentu obrotowego, czyli siły dokręcania. Jest to zjawisko tymczasowe, sytuacja ponownie będzie normalna, kiedy tylko akumulator rozgrzeje się.

ŚRODKI OSTROŻNOŚCI PODCZAS PRACY Z URZĄDZENIEM

1. Przerwy w pracy urządzenia

Po każdym dłuższym użyciu urządzenia należy odczekać przez około 15 minut przed podjęciem dalszej pracy. Tak samo należy postąpić po wymianie akumulatora. Temperatura silnika, przełącznika itp. będzie zbyt wysoka w przypadku, kiedy praca zostanie rozpoczęta natychmiast po wymianie baterii – może to spowodować przegrzanie urządzenia.

UWAGA

Nie należy dotykać obudowy, która podczas ciągłej pracy nagrzewa się.

2. Środki ostrożności związane z obsługą przełącznika prędkości

Przełącznik posiada wbudowany obwód elektroniczny, umożliwiający płynną regulację prędkości obrotów. W związku z powyższym, kiedy przełącznik jest lekko wciśnięty (mała prędkość obrotowa), a silnik zostaje zatrzymany przy ciągłym wkręcaniu śrub, elementy obwodu elektronicznego mogą ulec przegrzaniu i uszkodzeniu.

3. Moment obrotowy dokręcania

Na Rys. 18 i Rys. 19 pokazano moment obrotowy dokręcania śrub (w zależności od rozmiaru), w warunkach określonych na Rys. 20. Podane tam wartości są jedynie orientacyjne, gdyż moment obrotowy dokręcania śrub może być różny w zależności od warunków.

UWAGA

○Przy dłuższym czasie pracy śruby zostają dokręcone mocniej. Może to spowodować złamanie śruby lub uszkodzenie końcówki wkrętaka.

○Należy prowadzić urządzenie prosto – wkręcanie śruby pod kątem może spowodować uszkodzenie łba śruby, gdyż odpowiednia siła nie zostanie jej przekazana. Należy zawsze prowadzić wkrętak bardzo równo wzdłuż osi śruby.

4. Należy zawsze dostosować czas dokręcania do rodzaju śruby

Odpowiedni moment obrotowy dokręcania jest uzależniony od materiału i rozmiaru śruby, materiału, w jaki jest ona wkręcana itd., dlatego też należy zawsze odpowiednio dopasować czas wkręcania śruby. W

szczególności, jeżeli dla śrub mniejszych od M8 używany jest dłuższy czas dokręcania, istnieje ryzyko złamania śruby – przed przystąpieniem do pracy należy zawsze sprawdzić właściwy czas i siłę dokręcania.

5. Dostosowanie momentu obrotowego i siły dokręcania do rozmiaru śruby

Optymalny moment obrotowy dokręcania śrub lub nakrętek zależy od materiału i wymiaru śrub lub nakrętek. Zbyt duży moment obrotowy dokręcania małej śruby może spowodować jej uszkodzenie lub złamanie. Moment obrotowy zwiększa się proporcjonalnie do czasu działania. Należy zawsze dobrać czas dokręcania odpowiedni dla danej śruby.

6. Trzymanie narzędzia

Narzędzie powinno być mocno trzymane obiema rękoma. Należy zawsze trzymać narzędzie w linii osi śruby.

Nie jest konieczne zbyt mocne dociskanie narzędzia. Należy dociskać narzędzie jedynie z siłą wystarczającą do pokonania oporu.

7. Sprawdzenie właściwego momentu obrotowego

Wymienione poniżej czynniki mogą spowodować zmniejszenie momentu obrotowego dokręcania. Dlatego też przed przystąpieniem do pracy z urządzeniem należy próbnie wkręcić kilka śrub. Czynniki wpływające na wartość momentu obrotowego są następujące:

(1) Napięcie

Kiedy akumulatory są bliskie wyczerpania, napięcie zostaje zmniejszone, a więc moment obrotowy także jest mniejszy.

(2) Czas pracy

Moment obrotowy zwiększa się wraz z czasem pracy. Jednak moment obrotowy nie może wzrosnąć powyżej pewnej wartości maksymalnej, nawet jeżeli czas pracy jest długi (patrz Rys. 18 i 19).

(3) Średnica śruby

Moment obrotowy różni się w zależności od średnicy śruby, jak pokazano na Rys. 18 i 19. Ogólnie mówiąc,

im większa średnica śruby, tym większy moment obrotowy jest potrzebny do jej wkręcenia.

(4) Warunki pracy

Moment obrotowy dokręcania zależy od współczynnika momentu obrotowego, klasy i długości śrub, nawet kiedy śruby posiadają gwint o takim samym rozmiarze. Wymagany moment obrotowy jest ponadto różny w zależności od stanu powierzchni materiału, w który śruba ma zostać wkręcona. Jeżeli śruba i nakrętka obracają się razem, wymagany moment obrotowy jest znacznie niższy.

(5) Wykorzystanie części opcjonalnych (WR12DAF2)

Moment obrotowy jest zmniejszony w przypadku użycia pręta przedłużającego, złącza uniwersalnego lub długiego gniazda.

(6) Prześwit gniazda (WR12DAF2)

W przypadku zużytego lub zdeformowanego gniazda kwadratowego lub sześciokątnego nie jest możliwe zapewnienie odpowiedniej szczelności pomiędzy nakrętką a kowadełkiem, co powoduje zmniejszenie momentu obrotowego.

Używanie gniazda nieodpowiedniego dla danej śruby może spowodować, że moment obrotowy będzie niewystarczający.

(7) Moment obrotowy dokręcania różni się w zależności od stopnia naładowania akumulatora (WR12DAF2).

Rys. 21 zawiera przykładową relację pomiędzy momentem obrotowym dokręcania a liczbą wkręceń, dla modelu WR12DAF2. Jak pokazano, moment obrotowy stopniowo zmniejsza się w miarę wzrostu liczby wkręceń. W szczególności, kiedy akumulatory są bliskie wyczerpania (punkt „a” na wykresie), siła działania urządzenia zmniejsza się, a moment obrotowy drastycznie spada. Jeżeli to nastąpi, należy sprawdzić wartość momentu obrotowego, a następnie w razie konieczności naładować akumulator.

〈WH12DAF2〉

Rys.18

〈WR12DAF2〉

Rys. 19

* Używana jest następująca śruba. Śruba zwykła: Klasa wytrzymałości 4,8 Śruba o dużym napięciu: Klasa wytrzymałości 12,9
( Wyjaśnienie klasy wytrzymałości: 4 - Granica plastyczności śruby: 32 kgf/mm^2 8 - Siła przeciągania śruby: 40 kgf/mm^2 )

Rys. 20

(WR12DAF2)

Rys. 21

KONSERWACJA I INSPEKCJA

1. Kontrola stanu wkrętaka (WH12DAF2)

Użycie wkrętaka złamanego lub ze zużytą końcówką jest niebezpieczne, ponieważ może on się ześlizgnąć. Należy wymienić wkrętak.

2. Kontrola stanu gniazda (WR12DAF2)

W przypadku zużytego lub zdeformowanego gniazda kwadratowego lub sześciokątnego nie jest możliwe zapewnienie odpowiedniej szczelności pomiędzy nakrętką a kowadełkiem, co powoduje zmniejszenie momentu obrotowego. Należy regularnie sprawdzać stan otworów gniazd i w razie konieczności wymieniać gniazda na nowe.

3. Sprawdzanie śrub mocujących

Regularnie sprawdzaj wszystkie mocujące śruby i upewnij się, że są mocno przykręcone. Jeśli któraś z nich się obluzuje, natychmiast ją przykręć. Zaniedbanie tego może spowodować poważne zagrożenie.

4. Czyszczenie obudowy zewnętrznej

Jeśli wkrętarka udarowa się popłami, należy ją wytrzeć miękką, suchą szmatką lub szmatką zmoczona w wodzie z mydłem. Nie używaj rozpuszczalników na bazie chloru, benzyny lub rozpuszczalnika, ponieważ topią one plastik.

5. Przechowywanie

Przechowuj wiertarko/wkętarkę poza zasięgiem dzieci i w miejscu gdzie temperatura wynosi poniżej 40°C.

6. Lista części zamiennych

A: Nr części

B: Nr kodu

C: Ilość użytych części

D: Uwagi

UWAGA

Naprawa, modyfikacje i przeglądy narzędzi elektrycznych Hitachi musi być wykonywane przez Autoryzowane Centrum Obsługi Hitachi.

Ta lista części będzie przydatna jeśli zostanie wręczona wraz z narzędziem, gdy zgłosimy się do naprawy lub przeglądu w Autoryzowanym Centrum Obsługi Hitachi. Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.

MODYFIKACJE

Narzędzia elektryczne Hitachi są ciągle ulepszane i modyfikowane w celu wprowadzania najnowszych osiągnięć nauki i techniki.

W związku z tym pewne części mogą ulec zmianom bez uprzedzenia.

WSKAZÓWKA

W zwiazku z prowadzonym przez Hitachi programem badań i rozwoju, specyfikacje te mogą się zmienić w każdej chwili bez uprzedzenia.

Informacja dotycząca poziomu hałasu i wibracji

Mierzone wartości były określone według EN50260

Sredni poziom dźwięku A: 95 dB

Średnia moc akustyczna A: 108 dB

Używaj ochraniacza uszu.

Typowa wartość skuteczna przyśpieszenia wynosi:

9,6 m/s² (WH12DAF2)

7,6 m/s² (WR12DAF2)

ÁLTALÁNOS BIZTONSÁGTECHNIKAI ELŐÍRÁSOK

Dotyczy tylko państw UE

Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego!

Zgodnie z Europejską Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska.

Magyar
