Produkttyp	Akku-Bohrschrauber
Marke	Hitachi (Metabo HPT)
Modell	WR12DAF2
Spannung	12V
Akkutyp	Lithium-Ionen (12V Schiebetyp)
Spannfuttertyp	Schnellspannfutter, 3/8" (10 mm)
Max. Drehmoment	250 in-lbs (28 Nm)
Drehzahl	Variabel, 0-600 U/min
Kupplungsstufen	18+1 (Bohrmodus)
Gewicht (mit Akku)	2,5 Pfund (1,1 kg)
Abmessungen (LxBxH)	7,5 x 8,5 x 2,5 Zoll (190 x 216 x 64 mm)
Stromquelle	Akkupack (12V Li-Ion)
Ladegerät enthalten	Ja (UC12SL2)
LED-Arbeitslicht	Ja
Gürtelclip	enthalten (abnehmbar)
Garantie	2 Jahre eingeschränkt
Enthaltene Zubehörteile	Akku, Ladegerät, Gürtelclip, #2 Kreuzschlitzbit
Motortyp	Bürstenmotor
Wartung	Mit trockenem Tuch reinigen; Lüftungsschlitze frei von Schmutz halten
Sicherheit	Schutzbrille tragen; nicht in Wasser tauchen
Ersatzteile und Reparierbarkeit	Teile über autorisierte Hitachi-Servicezentren erhältlich

Häufig gestellte Fragen - WR12DAF2 HITACHI

Wie wechsle ich den Bohrer?

Zum Wechseln des Bohrers drehen Sie die Spannfutterhülse gegen den Uhrzeigersinn, um die Backen zu öffnen. Setzen Sie den Bohrer ein und drehen Sie ihn dann im Uhrzeigersinn, um ihn festzuziehen. Stellen Sie sicher, dass er zentriert und sicher sitzt, bevor Sie ihn verwenden.

Welchen Akku verwendet der WR12DAF2?

Er verwendet einen 12V Lithium-Ionen Schiebeakku (Modell BCL1215 oder ähnlich). Verwenden Sie für beste Leistung immer Original-Hitachi-Akkus.

Wie lange hält der Akku?

Die Akkulaufzeit hängt von der Nutzung ab. Unter typischen Bohr-/Schraubarbeiten hält ein 1,5-Ah-Akku etwa 30-45 Minuten Dauerbetrieb. Die Ladezeit beträgt etwa 30-45 Minuten.

Ist der WR12DAF2 bürstenlos?

Nein, dieses Modell hat einen Bürstenmotor. Es ist zuverlässig und kosteneffizient, aber nach längerem Gebrauch kann ein Bürstenwechsel erforderlich sein.

Kann ich diese Bohrmaschine zum Bohren in Metall verwenden?

Ja, mit geeigneten Spiralbohrern und niedrigeren Drehzahlen kann in Metall gebohrt werden. Verwenden Sie Schneidöl und üben Sie festen Druck aus, um beste Ergebnisse zu erzielen.

Wie reinige ich die Bohrmaschine?

Verwenden Sie ein trockenes Tuch, um die Außenseite abzuwischen. Halten Sie Spannfutter und Lüftungsschlitze staubfrei. Kein Wasser oder Lösungsmittel verwenden.

Wie lange ist die Garantiezeit?

Hitachi bietet eine 2-jährige eingeschränkte Garantie auf Material- und Verarbeitungsfehler. Registrieren Sie Ihr Werkzeug online, um die Garantie zu aktivieren.

Warum lädt der Akku nicht?

Überprüfen Sie zuerst die Anschlüsse des Ladegeräts. Wenn der Akku heiß ist, lassen Sie ihn abkühlen. Versuchen Sie eine andere Steckdose. Wenn der Akku immer noch nicht lädt, muss er möglicherweise ersetzt werden.

Wie stelle ich die Drehmomentkupplung ein?

Drehen Sie den Kupplungsring (nummeriert 1-18), um das gewünschte Drehmoment auszuwählen. Höhere Zahlen für tiefere Schraubarbeiten, niedrigere Zahlen für leichtere Arbeiten. Stellung '20' ist der Bohrmodus.

Ist diese Bohrmaschine mit anderen Hitachi 12V-Akkus kompatibel?

Ja, sie ist mit den 12V Schiebeakkus von Hitachi (BCL-Serie) kompatibel. Ältere 12V Stabakkus sind nicht kompatibel.

BEDIENUNGSANLEITUNG WR12DAF2 HITACHI

Akku-Schlagschrauber

Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

ALLGEMEINE VORSICHTSMASSNAHMEN

WARNUNG! Bei der Arbeit mit akkubetriebenen Werkzeugen sollten jederzeit grundlegende Sicherheitsmaßnahmen befolgt werden, um die Gefahr von Bränden, auslaufenden Akkus und Verletzungen zu verringern. Dazu zählen die folgenden Dinge:

Lesen Sie diese Anweisungen völlig, bevor Sie dieses Erzeugnis verwenden, und bewahren Sie diese Anweisungen auf.

Für sicheren Betrieb:

1. Der Arbeitsplatz sollte sauber gehalten werden. Unaufgeräumte Arbeitsplätze und Werkbänke erhöhen die Unfallgefahr.

2. Wählen Sie eine vernünftige Arbeitsumgebung. Setzen Sie Werkzeuge keinem Regen oder sonstigen Flüssigkeiten aus. Verwenden Sie Werkzeuge nicht an feuchten oder gar nassen Stellen. Sorgen Sie für einen gut beleuchteten Arbeitsbereich. Verwenden Sie Werkzeuge nicht an Orten, an denen Brand- oder Explosionsgefahr besteht.

3. Halten Sie Kinder fern. Lassen Sie Werkzeuge nicht von Zuschauern berühren. Sämtliche Zuschauer sollten grundsätzlich vom Arbeitsbereich fern gehalten werden.

4. Verstauen Sie Akkus und Werkzeuge, die nicht gebraucht werden. Wenn Werkzeuge oder Akkus nicht im Einsatz sind, sollten sie getrennt voneinander an einem trockenen, hoch gelegenen oder verschlossenen Ort außerhalb der Reichweite von Kindern gelagert werden. Achten Sie darauf, dass Akkukontake nicht durch Metallgegenstände wie Schrauben, Nägel, und so weiter kurzgeschlossen werden können.

5. Werkzeuge sollten nicht mit übermäßiger Gewalt verwendet werden. Ihre Leistung ist besser und sicherer, wenn sie mit der vorgeschriebenen Geschwindigkeit verwendet werden.

6. Benutzen Sie immer das richtige Werkzeug. Versuchen Sie nicht mit Gewalt, kleinere Werkzeuge oder Zubehörteile für Arbeiten einzusetzen, für die ein Hochleistungswerkzeug erforderlich ist. Verwenden Sie Werkzeuge nicht für Dinge, für die sie nicht gedacht sind.

7. Die richtige Kleidung tragen. Keine lose Kleidung oder Schmuck tragen, da sich lose Kleidungsstücke in den bewegenden Teilen verfangen können. Bei Arbeiten im Freien sollten Gummihandschuhe und rutschfeste Schuhe getragen werden. Tragen Sie eine schützende Haarabdeckung, um langes Haar zurückzuhalten.

8. Tragen Sie eine Schutzbrille. Benutzen Sie auch eine Gesichts- oder Staubmaske, wenn Sie Arbeiten ausführen, bei denen Staub anfällt.

9. Schließen Sie eine Staubabsaugvorrichtung an. Wenn Vorrichtungen für den Anschluß von Staubabsaug- und -sammelvorrichtungen vorhanden sind, so stellen Sie sicher, daß diese angeschlossen sind und richtig verwendet werden.

10. Gehen Sie sorgsam mit dem Anschlusskabel um (sofern das Werkzeug mit einem solchen Kabel ausgestattet ist). Tragen Sie das Werkzeug niemals am Kabel umher, ziehen Sie nicht am Kabel, wenn Sie den Stecker aus der Steckdose ziehen möchten. Halten Sie das Kabel von Hitze, Öl und scharfen Kanten fern.

11. Den Arbeitsplatz gut absichern. Zwingen oder einen Schraubstock zur Befestigung des Werkstücks verwenden. Das ist sicherer als die Benutzung der

Hände und macht beide Hände zur Bedienung des Werkzeugs frei.

1. Sich niemals weit überbeugen. Immer einen festen Stand und ein sicheres Gleichgewicht bewahren.

2. Warten Sie Werkzeuge mit Sorgfalt. Halten Sie Schneidwerkzeuge scharf und sauber; auf diese Weise erbringen sie eine bessere und sicherere Leistung. Halten Sie sich an Vorschriften hinsichtlich Schmierung und Austausch von Zubehörteilen. Inspizieren Sie die Kabelverbindungen des Werkzeugs von Zeit zu Zeit. Falls diese beschädigt sein sollten, lassen Sie diese von einer autorisierten Fachkraft reparieren. Halten Sie Handgriffe trocken, sauber und frei von Öl und sonstigen Schmiermitteln.

3. Stromversorgung trennen Wenn es die Bauart erlaubt, trennen Sie das Werkzeug von seinem Akku, wenn es nicht im Einsatz ist, vor Wartungsarbeiten und beim Wechseln von Zubehörteilen wie Klingen, Bits und Schneidwerkzeugen.

4. Alle Stellkeile und Schraubenschlüssel entfernen. Vor Einschaltung des Gerätes darauf achten, daß alle Stellkeile und Schraubenschlüssel entfernt worden sind.

5. Vermeiden Sie unbeabsichtigten Anlauf des Werkzeugs. Tragen Sie das Werkzeug nicht mit dem Finger am Schalter herum.

6. Den Arbeitsvorgang immer unter Kontrolle haben. Das Gerät niemals in einem abgespannten Zustand verwenden.

7. Beschädigte Teile überprüfen. Vor Benutzung des Werkzeugs sollten beschädigte Teile oder Schutzvorrichtungen sorgfältig überprüft werden, um festzustellen, ob sie einwandfrei funktionieren und die vorgesehene Funktion erfüllen, Ausrichtung, Verbindungen sowie Anbringung sich bewegender Teile überprüfen. Ebenfalls überprufen, ob Teile gebrochen sind. Teile oder Schutzvorrichtungen, die beschädigt sind, sollten, wenn in dieser Bedienungsanleitung nichts anderes erwähnt ist, durch eine autorisierte Kundendienststelle ausge wechselt oder repariert werden. Lassen Sie defekte Schalter von einer autorisierten Fachkraft reparieren. Benutzen Sie das Werkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt.

8. Warnung

○Die Verwendung von anderem Zubehör oder anderen Zusätzen als in dieser Bedienungsanleitung empfohlen kann das Risiko einer Körperverletzung einschließen.

○Vergewissern Sie sich, dass sich der Akku zum Einsatz mit dem jeweiligen Werkzeug eignet.

○Sorgen Sie dafür, dass die Außenseite von Akkus und Werkzeugen gereinigt und trocken ist, bevor Sie das Ladegerät anschließen.

○Achten Sie darauf, dass Akkus mit dem richtigen, vom Hersteller empfohlenen, Ladegerät aufgeladen werden. Ein falscher Einsatz kann zu Brandgefahr, Überhitzung oder zum Austreten ätzender Flüssigkeiten aus dem Akku führen.

1. Lassen Sie Ihr Werkzeug von einer qualifizierten Fachkraft reparieren. Dieses Werkzeug erfüllt die zutreffenden Sicherheitsbestimmungen. Reparaturen sollten ausschließlich von qualifizierten Fachkräften unter Verwendung von Original-Ersatzteilen ausgeführt werden. Andernfalls kann es zu erheblichen Gefährdungen des Benutzers kommen.

2. Entsorgung von Akkus

Achten Sie darauf, Akkus auf sichere Weise zu entsorgen. Halten Sie sich dabei an die Anweisungen des Herstellers.

1. Falls aus irgendwelchen Gründen eine Flüssigkeit aus dem Akku austreten sollte, vermeiden Sie jeden Kontakt damit.

Falls dies aus Versehen einmal vorkommen sollte, spülen Sie sofort gründlich mit Wasser. Falls Flüssigkeit in Ihre Augen geraten sollte, suchen Sie sofort einen Arzt auf.

VORSICHTSMASSNAHMEN FÜR DEN AKKUSCHLAGSCHRAUBER

1. Dies ist ein tragbares Werkzeuggerät zum Anziehen und Lösen von Schrauben. Es sollte nur für diesen Zweck eingesetzt werden.

2. Bei längerem Arbeiten Ohrstöpsel verwenden.

3. Es ist äußerst gefährlich, das Gerät nur mit einer Hand zu bedienen. Das Gerät ist beim Betrieb mit beiden Händen festzuhalten.

4. Nachdem das Schraubstück angebracht wurde, sollte ein wenig daran gezogen werden, um sicherzugehen, daß es festsitzt. Wenn das Schraubstück nicht richtig aufgesetzt wird, kann es sich während des Betriebs lösen, was Verletzungsgefahr bedeutet.

5 Das Schrubstück gemäß der anzuziehenden Schraube verwenden.

1. Sollte versucht werden, mit dem Schlag-Schrauber eine Schraube anzuziehen, wenn sich der Schlag-Schrauber in einem Winkel zur Schraube befindet, kann die Preßkraft des Geräts nicht voll zur Geltung kommen; außer dem kann der Schraubenkopf beschädigt werden. Anziehen, wenn sich der Schlag-Schrauber mit der Schraube auf einer Linie befindet.

2. Die Batterie immer bei einer Temperatur von 0 – 40°C laden. Laden bei einer Temperatur die niedriger als 0°C is twird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.

3. Das Ladegerät nicht fortlaufend laden. Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird.

4. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.

5. Niemals die Batterie und das Ladegerät auseinandernehmen.

6. Niemals die Batterie kurzschließen. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden beider Batterie ensteht.

7. Die Batterie nicht ins Feuer werfen. Sie könnte dabei explodieren.

8. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Gerät eindringen.

Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen.

1. Bringen Sie die Batterie zum Geschäft, wo Sie ihn gekauft haben sobald die Lebensdauer der Batterie abrinnent. Die erschöpfte Batterie nicht wegwerfen.

2. Benutzung verbrauchter Batterie beschädigt den Auflader.

VORSICHTSMASSNAHMEN FÜR DEN AKKUSCHLAGSCHRAUBER

1. Dies ist ein tragbares Werkzeuggerät zum Anziehen und Lösen von Schrauben. Es sollte nur für diesen Zweck eingesetzt werden.

2. Bei längerem Arbeiten Ohrstöpsel verwenden.

3. Es ist äußerst gefährlich, das Gerät nur mit einer Hand zu bedienen. Das Gerät ist beim Betrieb mit beiden Händen festzuhalten.

4. Nachprüfen, ob die Buchse gesprungen oder gebrochen ist. Gebrochene und gesprungene Buchsen sind gefährlich, daher die Buchse vor Gebrauch prüfen.

5. Die Buchse mit Buchsenstift und-ring sichern. Sollte der Buchsenstift oder-ring beschädigt sein, kann die Buchse vom Schlag-Schraubenschlüssel geschleudert werden, was gefährlich ist. Niemals Buchsenstifte oder-ring verwenden, die deformiert, abgenutzt, gesprungen oder sonstwie beschädigt sind. Immer darauf achten, daß Buchsenstift und -ring in der richtigen Position sind.

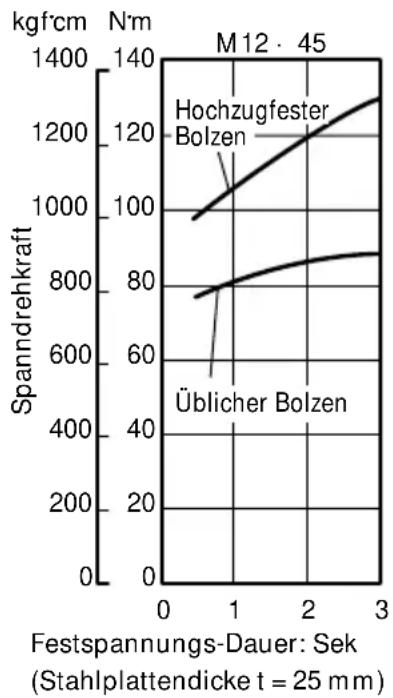

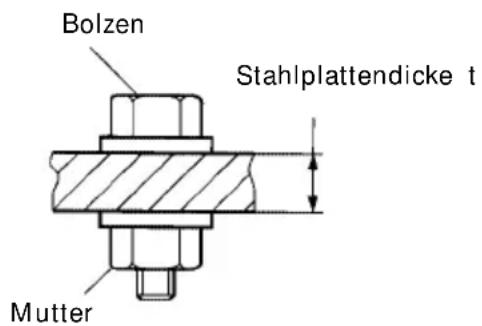

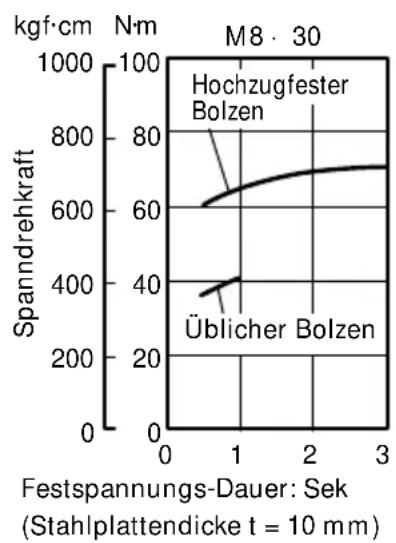

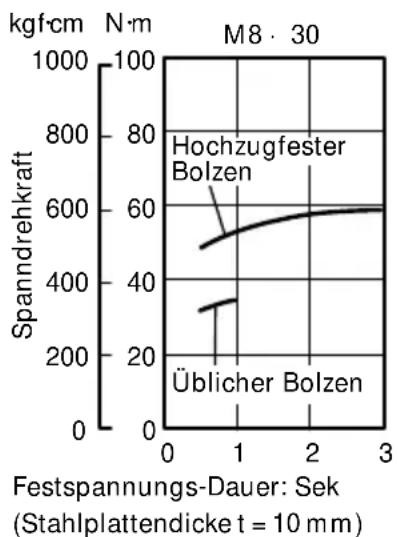

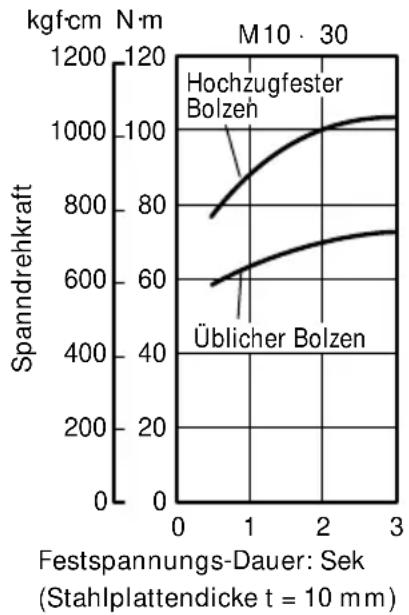

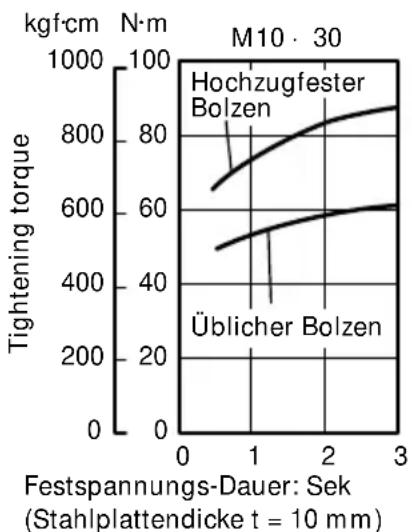

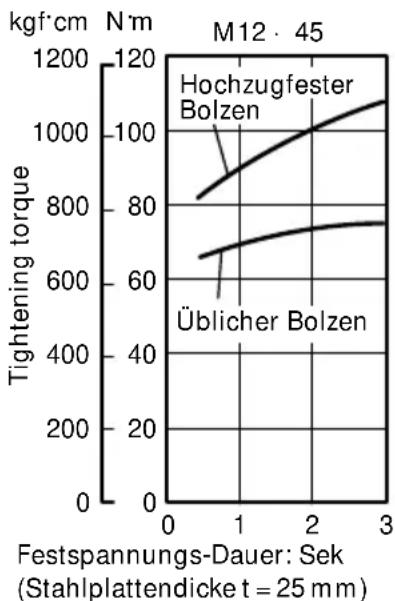

6. Das Anzugsdrehmoment prüfen.

Das geeignete Drehmoment für das Anziehen einer Schraube hängt vom Material, der Art, den Abmessungen, usw. der Schraube ab.

Außerdem hängt das von diesem Schlag-Schraubenschlüssel erzeugte Auzugsdrehmoment vom Material und den Abmessungen der Schraube, für welche zeitdauer der Schlag-Schraubenschlüssel angewendet wird, wie die Bushse angebracht ist, usw. ab.

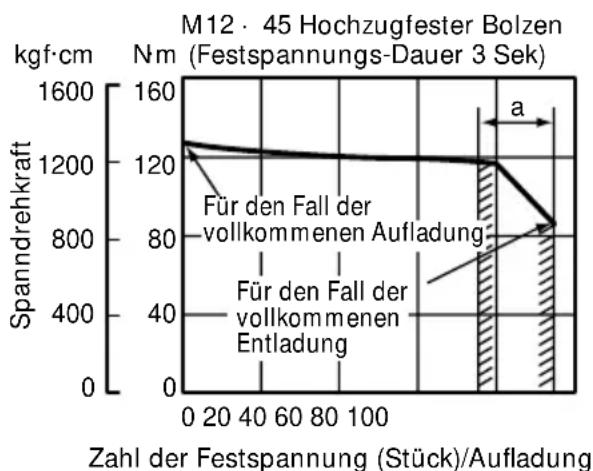

Das Drehmomentvariiert auch leicht, wenn die Batterie gerade aufgeladen wurde und wenn sie kurz vor dem Erschöpfen steht. Mit einem Anzugsdrehmomentschlüssel nachprüfen, ob die Schraube mit dem richtigen Drehmoment angezogen wurde.

1. Den Schlag-Schraubenschlüssel zuerst stoppen, wenn die Rotationsrichtung geändert werden soll. Den Schalter immer erst freigeben und warten, bis der Schlag-Schraubenschlüssel stoppt, bevor auf die entgegengesetzte Rotationsrichtung geschaltet wird.

2. Niemals die rotierenden Teile berühren.

Darauf achten, daß sich der rotierende Buchsenteil immer in genügendem Abstand zum Körper und den Händen befindet, da die Gefahr besteht, sich zu schneiden oder sich in der Buchse zu verfangen. Die Buchse sollte auch nicht direkt nach langer kontinuierlicher Benutzung berührt werden, da durch die erzeugte Hitze Verbrennungsgefahr besteht.

1. Den Schlag-Schraubenschlüssel bei Benutzung des Universalgelenks niemals ohne Einspannung rotieren lassen.

Wenn sich die Buchse ohne eingespannt zu sein dreht verusacht das Universalgelenk ein wildes Rotieren der Buchse.

Durch die schnelle Rotation der Buchse kann der Schlag-Schrauber so stark vibrieren, daß er losgelassen werden muß.

1. Die Batterie immer bei einer Temperatur von 0 - 40°C laden.

Laden bei einer Temperatur die niedriger als 0°C is twird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 - 25°C.

1. Das Ladegerät nicht fortlaufend laden.
   Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird.
2. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.
3. Niemals die Batterie und das Ladegerät auseinandernehmen.
4. Niem als die Batterie kurzschließen.
   Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden beider Batterie ensteht.
5. Die Batterie nicht ins Feuer werfen.
   Sie könnte dabei explodieren.
6. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Gerät eindringen.

Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen.

1. Bringen Sie die Batterie zum Geschäft, wo Sie ihn gekauft haben sobald die Lebensdauer der Batterie abrinnent. Die erschöpfte Batterie nicht wegwerfen.

2. Benutzung verbrauchter Batterie beschädigt den Auflader.

MODELL

WH12DAF2 : mit Ladegerät und Gehäuse

WR12DAF2 : mit Ladegerät und Gehäuse

STANDARDZUBEHÖR

ELEKTRO-WERKZEUG

Modell WH12DAF2 WR	12DAF2
Leerlaufdrehzahl 0 – 2500 min		-1
Kapazität	M4 – M8 (Kleine Schraube)M5 – M12 (Üblicher Bolzen)M5 – M10 (Hochzugfester Bolzen)	M6 – M14 (Ordinary bolt)M6 – M10 (High tension bolt)
Spanndrehkraft	Maximum 110 N·m {1120 kgf·cm}Festspannen von M12 (Härtegrad 12,9)reißfeste Schraube bei voller Aufladungund einer Temperatur von 20°C.Festspannungsdauer: 3 Sek.	Maximum 130 N·m {1330 kgf·cm}Festspannen von M12 (Härtegrad 12,9)reißfeste Schraube bei voller Aufladungund einer Temperatur von 20°C.Festspannungsdauer: 3 Sek.
Wiederaufladbare EB12	214S: Ni-Cd Batterie, 12 V (1,4 Ah 10 Zellen)
Batterie EB1220BL: Ni-Cd Batterie, 12 V (2,0 Ah 10 Zellen)
Gewicht 1,6 kg (EB1214S–Installation)

LADEGERÄT

Modell	UC14YFA	UC18YG
Ladedauer	EB1214S: Etwa. 30 min. (bei 20°C)	EB1214S: Etwa. 30 min. (bei 20°C)
	EB1220BL: Etwa. 50 min. (bei 20°C)	EB1220BL: Etwa. 50 min. (bei 20°C)
	EB1226HL: Etwa. 60 min. (bei 20°C)	·
Ladespannung	7,2 – 14,4 V	7,2 – 18 V
Gewicht	0,6 kg	0,3 kg

„“ bedeutet, dass die Akkus zu diesem bestimmten Ladegerät nicht kompatibel sind.
HINWEIS: Die Aufladezeit kann je nach Umgebungstemperatur und Ladespannung unterschiedlich sein.

STANDARDZUBEHÖR

1. Ladegerät (UC14YFA oder UC18YG) 1
2. Plastikgehäuse 1

Das Standardzubehör kann ohne vorherige

Bekanntmachung jederzeit geändert werden.

SONDERZUBEHÖR (separat zu beziehen)

1. Batterie (EB1214S, EB1220BL, EB1226HL)

Es gibt zwei Buchsengrößen für Dreherspitze und Kupplung. Bitte schauen Sie in die nachstehende Tabelle und wählen Sie die passende Kupplungsgröße für Dreherspitze und Kupplung Ihres WH12DAF2.

Kupplungsgröße Ort des		Erwerbs
Typ-L		Republik Korea, Taiwan, Hongkong, Volksrepublik China, Republik Singapur
Typ-S		Sonstige Region.

3. Für WR12DAF2

Die WR12DAF2 arbeitet mit einem 12,7-Vierkantkopf. Bitte wählen Sie die Buchse in der passenden Kupplungsgröße.

Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

ANWENDUNG

(WH12DAF2)

○ Drehen und Lösen vom Kleinen Schrauben, Kleiner Bolzen, usw.

○Festspannen aller Arten von Bolzen und Muttern, verwendet zum Befestigen von Konstruktionsteilen.

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Den Handgriff fest halten und die Akkumulator-Verriegelung drücken, um den Akkumulator herauszunehmen. (Siehe Abb. 1 und 2)

ACHTUNG:

Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen. (Siehe Abb. 2)

LADEN

Laden Sie den Akku wie folgt, bevor Sie das Motorwerkzeug verwenden.

1. Den Netzstecker des Ladegerätes in eine Steckdose einstecken

Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt die Kontrollampe in Rot auf. (In Sekundenabständen.)

2. Eine Batterie in das Ladegerät einlegen

Schieben Sie den Akku bestimmt in der in Abb. 3 gezeigten Richtung ein, bis er in Kontakt mit dem Boden des Ladegerätfachs kommt.

ACHTUNG:

○Wenn die Batterie verkehrt herum eingelegt wird, kann nicht nur die Batterie nicht geladen werden, sondern es kann auch zu Verformung der Ladeklemmen oder anderen Störungen im Ladegerät kommen.

3. Anzeigelämpchen

Beim Einlegen einer Batterie in das Ladegerät wird der Ladevorgang fortgesetzt, und leuchtet die Kontrollampe kontinuierlich in Rot auf.

Wenn die Batterie voll aufgelader ist, blinkt die Kontrollampe in Rot. (in Sekundenabständen). (Seihe Tafel 1)

Tafel 1

Anzeigen der Kontrollampe
Vor dem Laden	Blinkt (ROT)	Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden)
Beim Laden	Leuchtet (ROT)	Leuchtet kontinuierlich
Laden durchgeführt	Blinkt (ROT)	Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden)
Laden unmöglich	Flackert (ROT)	Leuchtet für 0,1 Sekunden. Erlischt für 0,1 Sekunden. (aus für 0,1 Sekunden)	Betriebsstörung in der batterie oder im Ladegerät.
Laden unmöglich	Leuchtet (GRÜN)	Leuchtet kontinuierlich (aus für 0,1 Sekunden)	Die Temperatur der Batterie ist hoch, wodurch das Aufladen unmöglich wird.

(1) Anzeigelämpchen

Die Kontrollampe leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie.

(2) Über die Temperatur der Akkubatterie

Die Temperatur von Akkubatterien ist wie in der folgenden Abbildung gezeigt, und Batterien, die sich zu stark erhitzt haben, sollten sich vor dem Aufladen etwas abkühlen.

Tafel 2 Aufladebereiche für Batterien

Akkubatterien denen	Temperaturen, bei die Batterie geladen werden kann
EB1214S, EB1220BL	-5°C - 60°C
EB1226HL	0°C - 45°C

4. Den Netzstecker des Ladegeräts aus der Steckdose ziehen

5. Das Ladegerät festhalten und die Batterie herausziehen

HINWEIS:

Achten Sie darauf, die Batterie nach der Verwendung aus dem Ladegerät zu nehmen und sie aufzubewahren.

Zur Leistung von neuen Batterien

Da die Chemikalien in neuen bzw. in längere Zeit nicht verwendeten Akkus nicht aktiviert sind, kann die elektrische Entladung bei der ersten und zweiten Verwendung gering sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei-oder dreimaligem Aufladen der Batterien wieder hergestellt.

Verlängerung der Lebensdauer von Batterien

(1) Die Batterien aufladen, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.

(2) Nicht bei hohen Temperaturen aufladen. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.

ACHTUNG:

○ Wenn die Akkubatterie geladen wird, während sie erhitzt ist weil sie sich längere Zeit im direkten Sonnenlicht befunden hat, oder weil sie gerade gebraucht wurde, kann es sein, daß die Kontrollampe des Ladegeräts in Grün leuchtet. In diesem Fall zuerst die Batterie abkühlen lassen und erst dann mit dem Aufladen beginnen.

○Wenn das Kontrollampe in schneller Folge in Rot flackert (in 0,2-Sekun-den-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahr-scheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät

vor. Die Teile vom autorisierten Kundendienst prüfen lassen.

○Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, daß die im UC14YFA zum Laden eingelegte Batterie herausgenimmen wird, warten Sie mindestens 3 Sekunden, bevor Sie die Batterie zum Fortsetzen des Aufladens einlegen. Wenn die Batterie innerhalb von 3 Sekunden eingelegt wird, kann es sein, daß sie nicht richtig geladen wird.

Laden Sie den Akku wie folgt, bevor Sie das Motorwerkzeug verwenden.

1. Das Ladegerätkabel an den Wechselstromausgang schließen

Dadurch wird das Ladegerät eingeschaltet.

2. Die Batterie in das Ladegerät einlegen

Bitte schieben Sie den Akkumulator sicher unter Beachtung seiner Richtung ein, bis er mit dem Boden des Ladegerätes Kontakt bekommt (die Kontrollampe leuchtel auf) (Siehe Abb. 4).

VORSICHT

Wenn die Kontrollampe nicht aufleuchtet, das Netzkabel von der Steckdose abtrennen und die Einsetzrichtung der Batterie prüfen.

○ Tafel 3 zeigt den für Akkus zulässigen Temperaturbereich.

Tafel 3 Aufladebereiche für Batterien

Akkubatterien die	Temperaturen, bei denen Batterie geladen werden kann
EB1214S, EB1220BL	0°C - 45°C

○Die Kontrollampe erlischt, wenn die Batterie vollgeladen ist.

Die Batterieladezeit wird länger, wenn die Temperatur zu niedrig oder die Spannung der Stromquelle zu gering ist. Wenn das Anzeigelämpchen auch nach 120 Minuten Aufladen nicht erlischt, den Ladevorgang unterbrechen, und den HITACHI-KUNDENDIENST benachrichtigen.

VORSICHT

Falls die Batterie wegen direkten Sonnenstrahlen, usw., gleich nach Betrieb überhitzt wird, mag es vorkommen, daß die Ladekontrollampe nicht aufleuchtet. In diesem Fall, die Batterie zuerst abkühlen lassen, und danach laden.

3. Den Netzstecker des Ladegeräts aus der Steckdose ziehen

4. Das Ladegerät festhalten und die Batterie herausziehen

HINWEIS

Nehmen Sie die Akkus gleich nach dem Aufladen aus dem Ladegerät und lagern Sie sie an einem geeigneten Ort.

Zur Leistung von neuen Batterien.

Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwen det wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei-oder dreimaligem Aufladen der Batterien wieder hergestellt.

Verlängerung der Lebensdauer von Batterien.

(1) Die Batterien aufladen, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen.
Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.
(2) Nicht bei hohen Temperaturen aufladen. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.

VOR INBETRIEBNAHME

1. Vorbereitung und Kontrolle des Arbeitsbereichs

Darauf achten, daß der Arbeitsplatz den im Vorsichtsmaßnahmen-Abschnitt erläuterten Bedingungen entspricht.

2. Prüfen der Batterie

Nachsehen, ob die Batterie sicher und fest sitzt. Eine locker eingesetzte Batterie kann herausfallen und stellt somit eine Gefahr dar.

3. Anbringung des Schraubstücks (WH12DAF2)

Beim Anbringen des Schraubstücks immer den folgenden Anweisungen folgen. (Abb. 5)

(1) Die Führungsmuffe von der Vorderseite des Werkzeugs her wegziehen.
(2) Das Schraubstück in die Sechskantöffnung der Schabotte einsetzen.
(3) Die Führungsmuffe loslassen, so daß sie in ihre herkömmliche Position zurückkehren kann.

ACHTUNG:

Sollte die Führungsmuffe nicht in ihre herkömmliche Position zurückkehren, ist das Schraubstück nicht ordnungsgemäß eingesetzt.

4. Wahl der Muffe entsprechend der Schraube (WR12DAF2)

Für die anzuziehende Schraube sollte die passende Muffe verwendet werden. Durch eine nicht passende Muffe wird nicht nur das Anzugsdrehmoment verringert, sondern auch die Muffe oder Muffer beschädigt.

Eine abgenutzte oder verzogene Sechskant-oder Vierkantmuffe kann nicht mehr fest auf die Muffer oder den Amboß befestigt werden, wodurch ein Verlust an Anzugsdrehmoment entsteht.

Auf die Abnutzung der Muffen achten und abgenutzte Muffen rechtzeitig ersetzen. Zum Schhuß die Buchse, wie in Abschnitt 5 erläutert, anbringen. Im Teil „Sonderzubehör“ wird das Verhältnis zwischen Schraubengröße und Buchsen näher behandelt. Die Bezeichnungen der Buchsen richten sich nach dem gegenüberliegenden Flächenabstand der sechskantigen Öffnung.

5. Anbringen einer Buchse (WR12DAF2)

Die zu benutzende Buchse Wählen.

● Stift, O-Ring-artig (Abb. 6 und 7)

(1) Die Öffnung der Buchse mit der Öffnung der Schabotte abgleichen und die Schabotte in die Buchse einsetzen.

(2) Den Stift in die Öffnung der Buchse einfügen.

(3) Den Ring an den Schlitz der Buchse anbringen.

●Typ mit Tauchkolben (Abb. 8)

Den Tauchkolben, der sich im rechteckigen Teil des Amboß befindet, auf das Loch in der Sechskantschraube ausrichten. Dann den Tauchkolben drükkrn und die Sechskantschraube am Amboß befestigen. Kontrollieren, ob der Tauchkolben richtig im Loch eingerastet ist. Zum Entfernen der Sechskantschraube die Montageschritte in umgekehrter Reihenfolge durchführen.

VERWENDUNG

ACHTUNG:

○Wenn Sie den Haken mit Beleuchtung verwenden, so achten Sie ausreichend darauf, dass das Hauptgerät nicht herunterfällt. Wenn das Werkzeug herunterfällt, besteht das Risiko eines Unfalls.

○Wenn Sie das Werkzeug mit dem Haken mit Beleuchtung an einem Hüftgürtel aufgehängt tragen, so bringen Sie keinen anderen Werkzeugeinsatz als den Phillips-Einsatz am Werkzeug an. Wenn Sie das Gerät mit einem angebrachten spitzen Einsatz wie z. B. ein Bohrer am Hüftgürtel aufgehängt tragen, besteht die Möglichkeit einer Verletzung.

1. Verwendung des Hakens mit Beleuchtung

Der Haken mit Beleuchtung kann an der linken oder der rechten Seite abgebracht werden, und der Winkel kann in fünf Schritten zwischen 0° und 80° eingestellt werden.

(1) Betätigung des Hakens

(a) Ziehen Sie den Haken in Richtung des Pfeils (A) auf sich zu heraus und drehen Sie ihn in Richtung des Pfeils (B). (Abb. 9)
(b) Der Winkel kann in 5 Schritten eingestellt werden (0°, 20°, 40°, 60°, 80°). Stellen Sie den Winkel des Hakens wie für die Verwendung gewünscht ein.

(2) Wechsel der Hakenposition

ACHTUNG:

Unvollständige Anbringung des Hakens kann bei der Verwendung zu Körperverletzungen führen.

(a) Halten Sie die Haupteinheit sicher fest und entfernen Sie die Schraube mit einem Schraubenzieher oder einer Münze. (Abb. 10)
(b) Entfernen Sie den Haken und die Feder. (Abb. 11)
(c) Bringen Sie den Haken und die Feder an der anderen Seite an und befestigen Sie diese sicher mit der Schraube. (Abb. 12)

HINWEIS:

Achten Sie auf die Ausrichtung der Schraube. Bringen Sie die Feder mit dem größeren Durchmesser von sich weg an. (Abb. 12)

(3) Verwendung als Hilfsbeleuchtung

(a) Drücken Sie den Schalter, um das Licht auszuschalten.
Das Licht wird nach 15 Minuten automatisch ausgeschaltet.

(b) Die Lichtrichtung kann im Bereich der Hakenpositionen 1 bis 5 eingestellt werden. (Abb. 13)

○Leuchtzeit

AAAA-Manganbatterien: Etwa 15 Stunden

AAAA-Alkalibatterien: Etwa 30 Stunden

ACHTUNG:

Sehen Sie nicht direkt in die Lichtquelle.

Dies kann Augenverletzungen verursachen.

(4) Wechseln Sie die Batterien aus.

(a) Lösen Sie die Hakenschraube mit einem Kreuzschlitzschraubenzieher (№ 1). (Abb. 14) Entfernen Sie die Hakenabdeckung durch Drücken in Pfeilrichtung. (Abb. 15)
(b) Entfernen Sie die alten Batterien und legen Sie die neuen Batterien ein. Richten Sie die Batterien auf die Hakenanzeigen aus und positionieren Sie sie korrekt entsprechend den Plus- und Minusklemmen (+/-). (Abb. 16)
(c) Richten Sie die Einkerbung im Hakenkörper auf den Vorsprung der Hakenabdeckung aus, drücken Sie die Hakenabdeckung entgegen der in Abb. 15 gezeigten Pfeilrichtung, und ziehen Sie dann die Schraube an. Verwenden Sie handelsübliche Batterien der Größe AAAA (1,5 V).

HINWEIS:

Ziehen Sie die Schraube nicht zu fest an. Dies könnte das Gewinde zerstören.

ACHTUNG:

○Nichtbeachtung der folgenden Punkte kann zu Lecken von Batterieflüssigkeit, Rost oder Fehlfunktion führen. Richten Sie die Plus- und Minusklemmen (+/-) korrekt aus. Wechseln Sie beide Batterien gleichzeitig aus. Mischen Sie nicht alte und neue Batterien. Entfernen Sie verbrauchte Batterien sofort aus dem Haken.

○Entsorgen Sie verbrauchte Batterien nicht mit dem normalen Abfall und werfen Sie Batterien nicht in ein Feuer.
○ Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.
○Verwenden Sie Batterien korrekt entsprechend den Batteriespezifikationen und Anzeigen.

2. Die Drehrichtung nachprüfen.

Die Bohrerspitze dreht sich nach rechts (von der Hinterseite gesehen), wenn auf die R-Seite der Drucktaste gedrückt wird. Auf die L-Seite der Drucktaste drücken, um die Bohrerspitze nach links zu drehen. (Siehe Abb. 17) (Die Zeichen (L) und (R) sind auf dem Körper markiert.)

ACHTUNG:

Der Druckschalter kann nicht umgeschaltet werden, während das Gerät läuft. Halten Sie das Gerät zum Umschalten an und drücken Sie dann auf den Druckschalter.

3. Schalterbetätigung

○ Wenn der Auslöser gedrückt wird, dreht sich das Werkzeug. Wenn der Auslöser losgelassen wird, wird das Werkzeug angehalten.
○Die Drehgeschwindigkeit des Bohrers kann durch Verändern des Durchziehbetrags des Auslösers geregelt werden. Die Geschwindigkeit ist niedrig, wenn der Auslöser nur gering gedrückt wird und nimmt zu, wenn er stärker gedrückt wird.

4. Anziehen und Lösen von Schrauben (WH12DAF2)

Das der Schraube entsprechende Schraubstück aufsetzen, das Schraubstück in den Schlitzen der Schraube abgleichen, und anziehen. Den Schlag-Schrauber nur soweit drücken, daß das Schraubstück gut in den Schlitzen der Schraube sitzt.

ACHTUNG:

Ein zu langes Anschrauben mit dem Schlag-Schrauber zieht die Schraube zu stark an; die Schraube kann so schnell brechen.

Sollte versucht werden, mit dem Schlag-Schrauber eine Schraube anzuziehen, wenn sich der Schlag-Schrauber in einem Winkel zur Schraube befindet, kann die Preßkraft des Geräts nicht voll zur Geltung kommen; außerdem kann der Schraubenkopf beschädigt werden. Anziehen, wenn sich der Schlag-Schrauber mit der Schraube auf einer Linie befindet.

5. Zahl der möglichen Schrauben Fest-spannungen (WH12DAF2)

Für die mit einer Aufladung möglichen Schrauben Festspannungen siehe die Tabelle unten.

EB1214S

Verwendete Schraube	Zahl der Festspannungen
Holzschraube ø4 · 50 (Weiches Holz)	Etwa. 190
Machine schraube M8 · 16	Etwa. 500

Diese Werte können der Umgebungstemperatur und den Batterieeigenschaften entsprechend leicht schwanken.

6. Zahl der möglichen Bolzen-Fest-spannungen (WR12DAF2)

Für die mit einer Aufladung möglichen Schrauben Festspannungen siehe die Tabelle unten.

EB1214S

Verwendeter Bolzen	Zahl der Festspannungen
M12 · 45 Hochzugfester Bolzen	Etwa. 87

Diese Werte können der Umgebungstemperatur und den Batterieeigenschaften entsprechend leicht schwanken.

HINWEIS:

Die Verwendung der Batterie EB1226HL in kalter Umgebung (unter 0°C) kann möglicherweise in geschwächtem Anzugsdrehmoment und verringerter Arbeitsleistung resultieren. Dies ist jedoch eine zeitweilige Erscheinung, und die Leistung wird wieder normal, wenn sich die Batterie erwärmt.

VORSICHTSMASSREGELN ZUR VERWENDUNG

1. Lassen Sie das Gerät nach fortlaufender Verwendung ruhen

Wenn fortlaufend Schrauben angezogen worden sind, so lassen Sie das Gerät beim Batteriewechsel etwa 15 Minuten ruhen. Wenn das Gerät direkt nach dem Batteriewechsel wieder verwendet wird, werden der Motor, der Schalter und andere Teile heiß und es kann zu Brandschäden kommen.

HINWEIS:

Im Laufe des Betriebs erhitzt sich das Hammergehäuse stark; berühren Sie es nicht.

2. Vorsichtsmaßregeln für den Geschwindigkeits- regler Dieser Schalter hat eine eingebaute elektronische Schaltung, die die Drehgeschwindigkeit stufenlos variiert. Entsprechend können Teile der elektronischen

Schaltung überhitzt und beschädigt werden, wenn der Drücker nuc leicht gezogen wird (niedrige Drehzahl) und der Motor gestoppt ist, während kontinuierlich Schrauben eingedreht werden.

3. Anzugsdrehmoment

Beziehen Sie sich für das Anzugdrehmoment für Schrauben (entsprechend der Größe) unter den in Abb. 20 gezeigten Bedingungen auf Abb. 18 und 19. Dieses Beispiel als allgemeine Referenz verwenden, da das Anzugsdrehmoment je nach Arbeitsbedingungen unterschiedlich sein kann.

HINWEIS:

○Wenn eine lange Schlagzeit verwendet wird, werden die Schrauben fest angezogen. Dadurch kann Brechen der Schraube oder Beschädigung der Drehspitze verursacht werden.
☐ Wenn das Gerät beim Anziehen der Schrauben schräg angesetzt wird, kann der Schraubenkopf beschädigt werden, oder das angegebene Drehmoment nicht auf die Schraube übertragen werden. Das Gerät immer mit der Schraube in gerader Linie ausrichten.

1. Eine der Schraube angemessene Anzugszeit wählen Das richtige Drehmoment für die jeweilige Schraube ist je nach Material und Größe der Schraube unterschiedlich. Besonders bei langer Anzugszeit bei Schrauben kleineren Typs als M8 besteht die Gefahr, daß die Schrauben brechen; darum immer vor der Arbeit sicherstellen, daß Anzugszeit und Anzugsdrehmoment richtig gewählt sind.

2. Arbeiten mit einem geeigneten Anzugsdrehmoment Das oprimale Anzugsdrehmoment für Muttern und Schrauben ist abhängig von dem Material und der Größe der Muttern und Schrauben. Ein sehr großes Anzugsdrehmoment kann kleine Schraube verzerren oder brechen. Das Anzugsdrehmoment steigt proportional zur Betriebszeit an. Für das Anziehen von Schrauben ist auf korrekte Einstellung der Einstellscheibe und Betriebsdauer zu achten.

6. Halten des Werdzeugs

Den Schlagschrauber fest mit beiden Händen halten. Den Schrauber in einer Linie mit der Schraube halten. Es ist nicht erforderlich, den Schrauber sehr stark zu drucken. Den Schrauber nur mit dem Druck halten, der notwendig ist, um der Schlagkraft entgegenzuwirken.

7. Überprüfung des Anzugsdrehmoments

Die folgenden Faktoren tragen au einer Reduzierung des Anzugsdrehmoments bei. Daher zur Festellung des erforderlichen Drehmoments vor der eigentlichen Arbeit einige Schrauben mit einem Hand-Drehmomentschlüssel anzienen. Bei Faktoren, die das Anzugsdrehmoment beeinflussen, wie unten angegeben vorgehen.

(1) Spannung Wenn die Entladungsmarke erreicht ist, nimmt die Spannung ab und die Spanndrehkraft sinkt.

(2) Betriebszeit Das Anzugsdrehmoment nimmt mit der Betriebszeit zu. Aber das Anzugsdrehmoment übersteigt einen bestimmten Wert nicht, auch wenn das Werkzeug eine lange Zeit angewendet wird. (Siehe Abb. 18 und 19)

(3) Schraubendurchmesser Das Anzugdrehmoment unterscheidet sich entsprechend dem Schraubendurchmesser wie in Abb. 18 und 19 gezeigt. Im allgemeinen erfordert ein größerer Schrauben-durchmesser ein größeres Anzugsdrehmoment.

(4) Anzugsbedingungen Das Anzugsdrehmoment ist abhängig von dem Drehmomentverhältnis, der Klasse und der Länge der Schrauben, auch bei Schrauben mit Gewinde der gleichen Größe. Das Anzugsdrehmoment ist außerdem abhängig von der Metalloberfläche, durch die Schrauben angezogen werden. Wenn sich Bolzen und Mutter gleichzeitig drehen, liegt die Drehkraft äußerst niedrig.

(5) Verwendung von zusätzlichen Teilen (WR12DAF2) Das Anzugsdrehmoment ist ein wenig reduziert, wenn eine Verlängerungsstange, eine Universalverbindung oder eine lange Muffe verwendet wird.

(6) Spiel der Muffe (WR12DAF2) Eine abgenutzte oder verzogene Sechskantoder Vierkantmuffe läßt sich nicht fest an der Mutter oder dem Amboß anbringen, wodurch in Verlust an Anzugsdrehmoment entsteht. Die Verwendung einer Muffe, die nicht richtig auf die Schraube paßt, resultiert in einem Verlust an Anzugsdrehmoment.

〈WH12DAF2〉

Fig. 18

(7) Die Spanndrehkraft schwankt in Abhängigkeit zum Grad der Aufladung der Batterie. (WR12DAF2)

Abb. 21 zeigen Beispiele für den Zusammenhang zwischen Anzugdrehmoment und der Anzugzeit für WR12DAF2. Wie gezeigt, nimmt die Spanndrehkraft mit der Zunahme der Zahl der Festspannungen allmählich ab. Besonders wenn der Grad abnimmt bis zur Marke vollkommener Entladung (in der

Zeichnung die „a“-Marke), nimmt die Schlagkraft des Gerätes ab, die Schlaganzahl pro Zeiteinheit sinkt, und die Spanndrehkraft fällt steil ab. In diesem Falle ist das Drehkraft-Niveau zu überprüfen, und nötigenfalls die Batterie aufzuladen.

〈WR12DAF2〉

Fig. 19

* Der folgende Bolzen wurde verwendet. Üblicher Bolzen: Härtestufe 4,8 Hochzugfester Bolzen: Härtestufe 12,9

( Erklärung der Härtestufe: 4 - Nachgabepunkt der Schraube: 32 kgf/mm^2 8 - Zugkraft der Schraube: 40 kgf/mm^2 )

Abb. 20
〈WR12DAF2〉

Abb. 21

WARTUNG UND INSPEKTION

1. Prüfen des Schraubstücks (WH12DAF2)

Die Benutzung eines beschädigten Schraubstücks oder ein Schraubstück mit abgenutzter Spitze ist gefährlich, da es leicht aus den Schlitzen der Schraube rutscht. Daher sofort austauschen.

2. Inspektion der Muffe (WR12DAF2)

Eine abgenutzte oder verzogene Sechskant-oder Vierkantmuffe läßt sich nicht fest an der Mutter oder dem Amboß anbringen, wodurch ein Verlust an Anzugsdrehmoment entsteht. Periodisch die Abnutzung der Muffe überprüfen und erforderlichenfalls durch eine neue ersetzen.

3. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, daß sie richtig angezogen sind. Wenn sich eine der Schrauben lokkert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erhblicher Gefahr führen.

4. Außenreinigung

Wenn der Schlagschrauber schmutzig ist, ihn mit einem weichen und trockenen Tuch abwischen oder mit einem mit Seifenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden da sie plastisches Material schmelzen.

5. Lagern

Den Schlagschrauber an einen Ort wegräumen wo die Temperatur unter 40°C ist und außer Reichweite der Kinder.

6. Liste der Wartungsteile

A : Punkt No
B : Code No
C : Verwendete Anzahl
D : Bemerkungen

ACHTUNG:

Reparatur, Modifikation und Inspektion von Hitachi-Elektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird.

Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN:

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen.

Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden.

HINWEIS:

Aufgrund des ständigen Forschungs und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben vorbehalten.

Information über Betriebslärm und Vibration

Die Meßwerte wurden entsprechend EN50260 bestimmt. Der typische A-gewichtete Schalldruckt ist: 95 dB (A) Der typische A-gewichtete Schalleistungspegel ist: 108 dB (A)

Bei der Arbeit immer einen Ohrenschutz tragen.

Der typische gewogene quadratische Mittelwert für die Beschleunigung ist: 9,6 m/s ^2 (WH12DAF2) 7,6 m/s ^2 (WR12DAF2)

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Ελληνικά
