BEDIENUNGSANLEITUNG C320 NAD

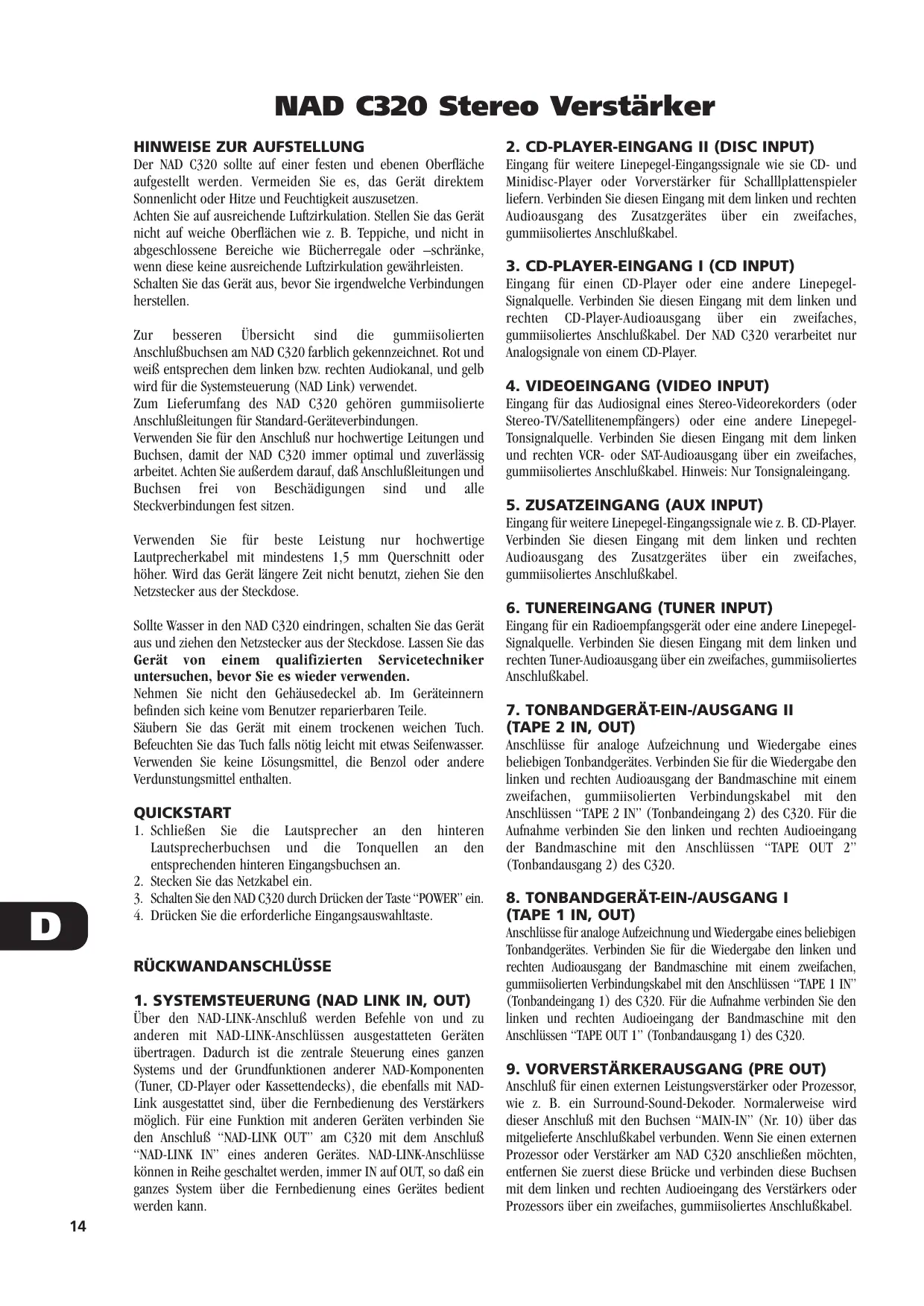

NAD C320 Stereo Verständärker
HINWEISE ZUR AUFSTELLUNG
Der NAD C320 sollte auf einer festen und ebenen Oberfläche aufgestellt werden. Vermeiden Sie es, das Gerät direktem Sonnenlicht oder Hitze und Feuchtigkeit auszusetzen.
Achten Sie auf ausreichende Luftzirkulation. Stellen Sie das Gerät nicht auf weiche Oberflächen wie z. B. Teppiche, und nicht in abgeschlossene Bereiche wie Bücherregale oder -schranke, wenn diese keine ausreichende Luftzirkulation gewährleisten.
Schalten Sie das Gerät aus, bevor Sie irgendwelche Verbindungen herstellen.
Zur besseren Übersicht sind die gummisolierten Anschlußbuchsen am NAD C320 farblich gekennzeichnet. Rot und weiß entsprechen dem linken bzw. rechten Audiokanal, und gelb wird für die Systemsteuerung (NAD Link) verwendet.
Zum Lieferumfang des NAD C320 gehören gummisolierte Anschlußleitungen für Standard-Geräteverbindungen.
Verwenden Sie für den Anschluß nur hochwertige Leitungen und Buchsen, damit der NAD C320 immer optimal und zuverwässig arbeitet. Achten Sie außer dem darauf, daß Anschlußleitungen und Buchsen frei von Beschädigungen sind und alle Steckverbindungen fest sitzen.
Verwenden Sie für Beste Leistung nur hochwertige Lautprecherkabel mit mindestens 1,5mm Querschnitt oder hoher. Wir das Gerät längerere Zeit nicht benutzt,ziehen Sie den Netzstecker aus der Steckdose.
Solle Wasser in den NAD C320 eindringen, schalten Sie das Gerät aus undziehen den Netzstecker aus der Steckdose. Lassen Sie das Gerät von einem qualifizierten Servicetechniker untersuchen, bevor Sie es wieder verwenden.
Nehmen Sie nicht den Gehäusedeckel ab. Im Geräteinnern befinden sich keine vom Benutzer reparierbaren Teile.
Säubern Sie das Gerät mit einem trockenen weichen Tuch. Befeuchten Sie das Tuch falls nötig möglich mit etwas Seifenwasser. Verwenden Sie keine Lösungsmittel, die Benzol oder andere Verdunstungsmittel enthalten.
QUICKSTART
- Schließen Sie die Laufsprecher an den hinteren Laufsprecherbuchsen und die Tonquellen an den entspruchenden hinteren Eingangsbuchsen an.
- Stecken Sie das Netzkabel ein.
- Schalten Sie den NAD C320 durch Drücken der Taste "POWER" ein.
- Drücken Sie die erforderliche Eingangsauswahltaste.
RÜCKWANDANSCHLUSSE
1. SYSTEMSTEUERUNG (NAD LINK IN, OUT)
Über den NAD-LINK-Anschluß werden Befehle von und zu anderen mit NAD-LINK-Anschlüssen ausgestatteten Geräten übertragen. Dadurch ist die zentrale Steuerung eines ganzen Systems und der Grundfunktionen anderer NAD-Komponenten (Tuner, CD-Player oder Kassettendecks), die ebenfalls mit NAD-Link ausgestattet sind, über die Fernbedienung des Verständers möglich. Für eine Funktion mit anderen Geräten verbinden Sie den Anschluß “NAD-LINK OUT” am C320 mit dem Anschluß “NAD-LINK IN” eines anderen Gerätes. NAD-LINK-Anschlüsse können in Reihe geschlossen werden, immer IN auf OUT, so daß ein ganzes System über die Fernbedienung eines Gerätes bedient werden kann.
Eingang für weitere Linepegel-Eingangssignale wie sie CD- und Minidisc-Player oder Vorversteller für Schallplattenspieler liefern. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Zusatzgerätes über ein zweifaches, gummisoliertes Anschlußkabel.
Eingang für einen CD-Player oder eine andere Linepegel-Signalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten CD-Player-Audioausgang über ein zweifaches, gummiiisoliertes Anschlußkabel. Der NAD C320 verarbeitet nur Analogsignale von einem CD-Player.
Eingang für das Audiosignal eines Stereo-Videorekorders (oder Stereo-TV/Satellitenempfängers) oder eine andere Linepegel-Tonsignalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten VCR- oder SAT-Audioausgang über ein zweifaches, gummisoliertes Anschlußkabel. Hinweis: Nur Tonsignaleingang.
Eingang für weitere Linepegel-Eingangssignale wie z. B. CD-Player. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Zusatzgerätes über ein zweifaches, gummiiisoliertes Anschlußkabel.
Eingang für ein Radioempfangsgerät oder eine andere Linepegel-Signalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten Tuner-Audioausgang über ein zweifaches, gummisoliertes Anschlußkabel.
7. TONBANDGERÄT-EIN-/AUSGANG II (TAPE 2 IN, OUT)
Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen Tonbandgerätes. Verbinden Sie für die Wiedergabe den linken und rechten Audioausgang der Bandmaschine mit einem zweifachten, gummisolierten Verbindungskabel mit den Anschlülsen "TAPE 2 IN" (Tonbandeingang 2) des C320. Für die Aufnahme verbinden Sie den linken und rechten Audioeingang der Bandmaschine mit den Anschlülsen "TAPE OUT 2" (Tonbandausgang 2) des C320.
8. TONBANDGERÄT-EIN-/AUSGANG I (TAPE 1 IN, OUT)
Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen Tonbandgerätes. Verbinden Sie für die Wiedergabe den linken und rechten Audioausgang der Bandmaschine mit einem zweifachten, gummisolierten Verbindungskabel mit den Anschlüßen "TAPE 1 IN" (Tonbandeinggang 1) des C320. Für die Aufnahme verbinden Sie den linken und rechten Audioeinggang der Bandmaschine mit den Anschlüßen "TAPE OUT 1" (Tonbandausgang 1) des C320.
9. VORVERSTÄRKERAUSGANG (PRE OUT)
Anschluß für einen externen Leistungsverträger oder Prozessor, wie z. B. ein Surround-Sound-Dekoder. Normalerweise wird dieser Anschluß mit den Buchsen “MAIN-IN” (Nr. 10) über das mitgelieferte Anschlußkabel verbunden. Wenn Sie einen externen Prozessor oder Verträger am NAD C320 anschließen möchten, entfern Sie zuerst diese Brücke und verbinden diese Buchsen mit dem linken und rechten Audioeingang des Verträgers oder Prozessors über ein zweifaches, gummisoliertes Anschlußkabel.
HINWEIS: Die Lautstärke- und Klangeinstellungen des NAD C320,) weren sich auf das PRE-OUT-Ausgangssignal aus. Schalten Sie den Verträker immer aus, bevor Sie Verbindungskabel an den Buchsen "PRE OUT" oder "MAIN-IN" einstecken oder entfernen.
10. MAIN IN
Anschluß für einen externen Vorverstärker oder Prozessor, wie z. B. ein Surround-Sound-Dekoder. Normalerweise wird dieser Anschluß mit den Buchsen “PRE OUT” (Nr. 9) über das mitgelieferte Anschlußkabel verbunden. Wenn Sie einen externen Prozessor oder Vorverstärker am NAD C320 anschließen möchten, entfern den Sie zuerst diese Brücke und verbinden diese Buchsen mit dem linken und rechten Audioausgang des externen Prozessors oder Vorverstärkers über ein zweifaches, gummiiisoliertes Anschlußkabel.
HINWEIS: Schalten Sie den Verstärker immer aus, bevor Sie Verbindungskabel an den Buchsen "PRE OUT" oder "MAIN-IN" einstecken oder halten.
11. LAUTSPRECHER (SPEAKERS)
Ausgänge für Lautsprecher mit einer Impedanz von 4 Ohm und höher. Verbinden Sie den rechten Lautsprecher mit den Klemmen “R +” (rechts +) und “R -” (rechts -) und achtEN Sie damit daraufuf, daß “R +” mit der Klemme “+” des Lautsprechers und “R -” mit der Klemme “-” des Lautsprechers verbunden ist.
Schließen Sie den linken Laufsprecher an den Klemmen “L +” (links +) und “L -” (links -) in der gleichen Weise an.
Verwenden Sie für den Anschluß von Lautsprechern am NAD C320 immer schwere Litzenleitungen (1,5 mm oder higher). An die Schraubanschlussklemmen mit hoher Strombelastbarkeit konnen Leitungen mit Kabelschuhen oder Endhülsen und auch blanke Leitungsenden angeschlossen werden.
BLANKE LEITUNGSENDEN UND ENDHULSEN
Blanke Leitungsenden und Endhülsen sollen in das Loch im Gewindestift der Anschlußklemme eingeführt werden. Lösen Sie die Lautspricheranschluß-Kunststoffmutter bis das Loch im Gewindestift freiigt. Führten Sie die Endhülse oder das blanke Leitungsende in das Loch ein und sichern Sie die Leitung durch festes Anziehen der Kunststoffmutter.
Achten Sie darauf, daß keine blanken Litzen von Laatsprecherleitungen die Rückwand oder andere Anschlüsse berühren. Stellen Sie safer, daß das blanke Leitungsende oder die Endhülse nur 1 cm lang ist und keine losen Litzen aus dem Laatsprecherkabel Herausragen.
12. SOFT CLIPPING
Die Belastung eines Verstärkers über seine nominale Ausgangsleistung hinaus erzeutigt bei lauten Passagen harte Verzerrungen. Dies wird durch das Abschneiden oder "Hard Clipping" der Ausgangsspitzen verursacht, für deren Wiedergabe der Verstärker nicht ausgelegt ist. Der "Soft Clipping"-Schaltkreis von NAD sorgt in solchen Fälle für eine weiche Ausgangssignalbegrenzung, minimiert hörbare Verzerrungen und reduziert die Gefahr von Laatsprecherschäden bei einer Übersteuerung des Verstärkers.
Wenn Sie in der Regel bei niedriger Ausgangslautstärke Musik horen, kann der Schalter für "Soft Clipping" in Stellung "AUS" (Off) bleiben. Bevorzugen Sie jedoch eine hohe Ausgangslautstärke mit ausgereizter Veränderkerleistung, schalten Sie das "Soft Clipping" über diesen Schalter ein.
Die "Soft Clipping"-LED auf der Frontplatte leuchtet auf, wenn sich der Verständärer im "Soft Clipping"-Modus befindet.
13. NETZKABELANSCHLUB (AC LINE CORD)
Verbinden Sie den Netzkabelanschluss mit einer geeigneten Steckdose. Stellen Sie sichere, daß vor dem Netzanschluss alle Geräteverbindungen hergestellt sind.
FRONTPLATTENELEMENTE
1. NETZSCHALTER (POWER)
Drücken der Taste "POWER" schaltet das Gerät ein. Nach dem Einsatzen wird automatisch "CD" als aktiver Eingang eingestellt. Die LED für "CD" blinkt ein paar Sekunden lang und leuchtet dann auf. Erneutes Drücken der Taste "POWER" schaltet den Verträger aus.
HINWEIS: Die mit dem C320 gefelfte, universelle NADFernbedienung ist für die Steuerung von verschiedenen NAD-Modellen geeignet. Da der C320 nicht alle Funktionen dieser Fernbedienung unterstützen, sind einige der Tasten ohne Funktion. Der C320 kann darauf nicht über die grüne Ein/Aus-Taste auf dieser Fernbedienung ein- oder ausgeschaltet werden.
2. LED NETZ/SCHUTZSCHALTUNG (POWER/PROTECTION LED)
Nach dem Einsatz des Netzschalters leuchtet die LED für ein paar Sekunden rot bevor der Schutzschaltkreis deaktiviert wird. Dieselbe LED leuchtet dann grün und signalisiert dadurch die Bereitschaft des Verständers für den normalen Betrieb.
Im Falle einer ernsten Betriebsstörung wie Überhitzung, extrem niedriger Lautsprecherimpedanz, Kurzschluß usw., wird im Verträker der Schutzschaltkreis ausgelöst, erkennbar am Farbwechsel der LED von grün nach rot und an der Stummschaltung der Wiedergabe. Schalten Sie den Verträker in solchen Fälle aus, warten bis eine Abkürlung eingetreten ist und/oder überprüfen die Lautsprecheranschlüsse darauf, daß die Gesamtimpedanz aller Lautsprecher 4 Ohm nicht untersreitet. Sobald die Ursache der Schutzschaltungsauslösung beseitigt ist, drücken Sie die Taste "POWER" zur Fortsetzung des Betriebes erneut.
3. KOPFHÖRERBUCHSE (HEADPHONE SOCKET)
Musikhören über Kopfhörer erhöigt eine 6,3 mm Stereo-Klinkenbuchse, an die alle gängigen Kopfhörer mit beliebiger Impedanz angeschlossen werden können. Mit dem Einstecken des Kopfhörersteckers werden die Lautspricher automatisch abgeschaltet. Die Lautstärke-, Klang- und Balanceeinsteller arbeiten dann für den Kopfhörerbetrieb. Um Kopfhörer mit anderen Anschlußsteckern wie z. B. 3,5 mm Klinkenstecker anzuschreiben, können entsprechende Adapter verwendet werden.
HINWEIS: Stellen Sie sichere, daß die Lautstärke auf ein Minimum eingestellt ist (voll gegen den Uhrzeigersinn), bevor Sie Kopfhörer anschließen. Horen bei sehr hoher Lautstärke kann das Gehör schädigen.
4. INFRAROT-EMPFÄNGER DES FERNBEDIENUNGSSIGNALS
Der Infrarotsensor hinter dem kreisförmigen Fenster empfängt die Befehle von der Fernbedienung. Es muß eine klare Sichtverbindung von der Fernbedienung zu dieser Anzeigefeldbereich bestehen. Ist diese Strecke blockiert, faktioniert die Fernbedienung wahrscheinlich nicht.
HINWEIS: Direkte Sonneneinstrahlung oder sehr helle Umgebungsbeleuchtung kann den Wirkungsbereich und Strahlungswinkel der Fernbedienung beeinträchtigen.
5. EINGANGSWAHLSCHALTER
Mit diesen Tasten wird der aktive Eingang für den NAD C320 und das Signal für Lautsprecher, Tonbandausgänge und die Buchsen "PRE OUT" ausgewählt. Die entsprechenden Tasten auf der Fernbedienung erfüllen dieselbe Funktion, mit Ausnahme des Tunereingangs (siehe unten). LEDs über jeder Taste zeigen den gerade ausgewählten Eingang an.
"DISC" Wählte eine an den "DISC"-Buchsen angeschlossene Linepegel-Tonquelle als aktive Eingangsquelle.
"CD" Wählten einen an den "CD"-Buchsen angeschlossenen CD-Player (oder eine andere Linepegel-Tonquelle) als aktive Eingangsquelle.
"VIDEO" Wähl ein an den "VIDEO"-Buchsen angeschlossenen Videorekorder (oder Stereo-TV-/Kabel-/Satellitenempfänger) als aktive Eingangsgquelle.
"AUX" Wählte eine an den "AUX"-Buchsen angeschlossene Linepegel-Tonquelle als aktive Eingangsquelle.
"TUNER" Wählten einen an den "TUNER"-Buchsen angeschlossenen Empfänger (oder eine andere Linepegel-Tonquelle) als aktive Eingangssquelle. Auf der Fernbedienung befinden sich separate Tasten für AM (Mittelwelle) und FM (UKW). Wenn Sie eine der Tasten drücken, wird der TUNER-Eingang des C320 aktiviert.
"TAPE 1 Monitor" Wählt die Wiedergabe einer Bandmaschine oder die Überwachung von Aufnahmen, die jersey über den Eingang "TAPE 1" gemacht werden. Drücken Sie die Taste "TAPE 1" einmal für eine Aktivierung und ein weiteres Mal, um zur normalen Eingangseinstellung zurückzukehren.
Die Bandüberwachungsfunktion "TAPE 1"ändert nicht dieGPCade aktuelle Eingangsauswahl. Ist z.B. "CD" der aktive Eingang, wenn "TAPE 1" gedrück wird, bleibt das CD-Signal aktiv und wird immer noch an andere Ausgangsbuchsen von "TAPE 2" und "TAPE 1" gesendet. Sie horen dann allerdings aus den Laufsprechern den Ton von der an "TAPE 1" angeschlossenen Bandmaschine. Neben der gelben LED fur die Aktivierung von "TAPE 1" leuchtet auch die jeweils grüne LED fur den aktiven Eingang.
HINWEIS: Die mit dem C320 gefelte, universelle NAD-Fernbedienung ist für die Steuerung von verschiedenen NAD-Modellen geeignet. Da der C320 nicht alle Funktionen dieser Fernbedienung besteht, sind einige der Tasten ohne Funktion. Die Eingangs-wahllasten "VIDEO 2" und "VIDEO 3" auf der Fernbedienung sind für den C320 ohne Funktion.
6. ANZEIGE FÜR "SOFT CLIPPING"
Die grüne "Soft Clipping"-LED zeigt an, daß der "Soft Clipping"-Modus aktiv ist. Weitere Informationen dazu finding Sie im Kapitel "Rückwandanschlüsse", Abschnitt 12, "Soft Clipping".
7. BAß- UND HÖHEN-KLANGEINSTELLER (BASS & TREBLE)
Die Klangeinsteller "BASS" und "TREBLE" des NAD C320 dienen der Anpassung des System-Klangbildes. Die mit einer Einrastung gekennzeichnete 12-Uhr-Position bewirkt ein flaches Klangbild, ohne Verständung oder Abschwachung einzelner Frenzenen. Drehen Sie die Einsteller im Uhrzeigersinn für eine Erhöhung, oder gegen den Uhrzeigersinn für eine Verringerung der Bässe oder Höhen.
Die Klangeinsteller beeinflussen nicht die Aufnahmen, die über die TAPE-Ausgänge gemacht werden, wirken sich aber auf das Vorverträkerausgangssignal (PRE OUT) aus.
8. KLANGEINSTELLER AUS (TONE DEFEAT)
Die Taste "TONE DEFEAT" schaltet die Klangregelung im NAD C320 aus. Wenn Sie die Klangeinsteller normalerweise sowieso in der 12-Uhr-Position halten, ist es ratsam, das Klangregelsystem komplett durch Drucken der Taste "TONE DEFEAT" abzuschalten. In der nichtgedrückten Stellung ist das Klangregelsystem aktiv. Wenn Sie die Taste "TONE DEFEAT" hineindrücken, werden die Klangeinsteller deaktiviert.
9. BALANCE
Der Einsteller "BALANCE" beeinflüst die relativen Pegel der linken und rechten Laufsprecher. Die 12-Uhr-Position stellt die gleichen Pegel für den linken und rechten Kanal ein. Eine Einrastung kennzeichnet diese Position.
Drehen des Einstellers im Uhrzeigersinn verschiett die Balance nach rechts. Drehen des Einstellers gegen den Uhrzeigersinn verschiett die Balance nach links.
Der Einsteller "BALANCE" beeinfluit nicht die Aufnahmen, die über die TAPE-Ausgänge gemacht werden, wirkt sich aber auf das Vorverständkerausgangssignal (PRE OUT) aus.
10. LAUTSTÄRKE (VOLUME)
Der motorgesteuerte Einsteller "VOLUME" steuert die Gesamtlautstärke der Lautsprechersignale und kann auch von der Fernbedienung aus eingestellt werden. Der Einsteller "VOLUME" beeinflust nicht die Aufnahmen, die über die TAPE-Ausgänge gemacht werden, wirkt sich aber auf das Vorverstärkerausgangssignal (PRE OUT) aus.
Drücken Sie die Taste "MUTE" auf der Fernbedienung, um die Klangwiedergabe der Lautsprecher oder Kopfhörer kurzzeitig abzuschalten. Der MUTE-Modus wird durch Blinken der LED für den aktiven Eingang angezeigt. Nochmaliges Drücken der Taste "MUTE" schaltet die Klangwiedergabe wieder ein. Das Tonsignal am Vorverständiger-ausgang (PRE OUT) wird von MUTE beeinflüst, Aufnahmen über die TAPE-Ausgänge jedoch nicht.
TONBANDAUFNAHMSN
Damit Tonbandaufnahmen durchgeführt werden können, wird das Signal eines ausgewählten Eingangs auch direkt an die Tonbandausgänge "TAPE 2" oder "TAPE 1" geführt.
ÜBERSPIELEN VON BAND ZU BAND
Wenn zwei Bandmaschinen am NAD C320 angeschlossen sind, können Aufnahmen von einem Gerät auf das andereGPCHT werden. Legen Sie dazu das Quellenband in die an "TAPE 2" angeschlossene Maschine ein und laden Sie das an "TAPE 1" angeschlossene Tonbandgerät mit einem leeren Band. Wahlen Sie jetzt den Eingang "TAPE 2" konnen Sie von "TAPE 2" nach "TAPE 1" uberspielen und darauf das Signal vom Originalband horen.
FERNBEDIENUNG
Mit der Fernbedienung konnen alle Hauptfunktionen des NAD C320 ausgeführrt werden. Sie bietet außer dem zusätzliche externe Steuerungsmöglichkeiten für NAD Tuner, Kassettendecks und CD-Player. Der Betrieb ist innerhalb einer Reichweite von 5m möglich.
Für eine maximale Nutzungsdauer werden Alkaline-Batterien (2 x AAA/R03) empfohlen, die auf der Rückseite der Fernbedienung in das Batteriefach einlegecht werden. Achten Sie beim Austausch von Batterien daraufuf, daß diese entsprechend dem Schema auf dem Batteriefachboden richtig eingesetzt werden.
Ausführliche Beschreibungen der einzelnen Fernbedienungsfunktionen finden Sie in vorhergehenden Abschnitten dieser Bedienungsanleitung.
HINWEIS: Die mit dem C320 gefelte, universelle NAD-Fernbedienung ist für die Steuerung von verschiedenen NAD-Modellen geeignet. Da der C320 jedoch nicht alle Funktionen dieser Fernbedienung unterstützt, sind einige der Tasten ohne Funktion.
Die große, grüne Taste (Stand-by-Funktion), die Eingangswahltasten "Video 2" und "Video 3", und die Tasten "Speakers A" und "Speakers B" auf der Fernbedienung sind für den C320 ohne Wirkung.
Die Funktion der Eingangswahltasten entspricht derjenigen der genauso bezeichneten Tasten auf der Frontplatte. Mit der Fernbedienung gibt es jedoch ein paar Unterschiede und zusätzliche Funktionen.
"TUNER AM", "TUNER FM"
Wählt den Tunereingang am NAD C320 und das Mittelwelle- (AM) bzw. UKW-(FM) Frequenzband an einem separaten, fernbedienbaren NAD-Tuner.
"MUTE"
Drücken Sie die Taste "MUTE" auf der Fernbedienung, um die Klangwiedergabe der Lautsprecher oder Kopfhörer kurzzeitig abzuschalten. Der MUTE-Modus wird durch Blinken der LED für den aktiven Eingang angezeigt. Nochmaliges Drücken der "MUTE"-Taste schaltet die Klangwiedergabe wieder ein. "MUTE" beeinflust das Tonsignal am Vorverstärkerausgang (PRE OUT), Aufnahmen über die TAPE-Ausgänge jedoch nicht.
"MASTER VOLUME" (LAUTSTARKE)
oder erhöht bzw. verringert die Lautstärkeeinstellung. Der motorgesteuerte Lautstärkeeinsteller auf der Frontplatte bewegt sich entsprechend der eingestellen Lautstärke.
Zusätzlich zu den Tasten für die direkte Einstellung des NAD C320-Verständerkers gibt es weitere Tasten für die Steuerung der meisten mit NAD Link ausgestatteten NAD CD-Player und Kassettendecks.
TUNER CONTROL
(fir NAD Tuner)
"BANK" wählte eine Gruppe von voreingestellten Radiosenden.
"PRESET" oder wählte eine höhere bzw. niedrigere Nummer der voreingestalten Radiosender.
CD PLAYER CONTROL
(fur NAD CD-Player)
Aktiviert Pause.
■ aktiviert Stop.
/ aktiviert Wiedergabe oder schaltet zwischen Wiedergabe und Pause um.
oder activiert Titelspringen. Einmal drücken, um auf den nachsten Titel bzw. auf den Anfang des aktuellen oder vorherigen Titels zu springen.
"NEXT DISC" wählt nachste CD (für NAD CD-Wechsler).
CASSETTE DECK CONTROL
(für einfache (DECK B) oder doppelte (A und B) NAD Kassettendecks)
oder aktiviert Vorwarts- oder Rückwartswiedergabe.
/ II Aufnahme / Pause. Drücken für Aufnahmepause. Wiedergabe drücken für Aufnahmebeginn.
stoppt Wiedergabe oder Aufnahme.
aktiviert Zurickspulen.
aktiviert schellen Vorlauf.
HINWEIS: Direkte Sonneneinstrahlung oder sehr helle Umgebungsbeleuchtung kann den Wirkungsbereich und Strahlungswinkel der Fernbedienung beeinträchtigen.
| PROBLEMLOSUNG |
| Problem | Ursache | Abhilfe |
| KEIN TON | ·Netzkabel ausge-steckt oder Netzschalter nicht “ON” ·“Tape 1 Monitor” ausgewählte ·“MUTE” aktiv ·PRE-OUT/MAIN-IN nicht gebrachte ·Kopfhörer eingesteckt | ·Netzkabel und Netz-schalter überprüften ·“Tape 1 Monitor” deaktivieren ·“MUTE” deaktivieren ·Brücken anbringen ·Kopfhörer ausstecken |
| EIN KANAL OHNE TON | ·Balanceinsteller nicht in Mittelstellung ·Lautsprecher nicht richtig angeschlossen oder defekt. ·Eingangsanschluß- leitung ausgesteckt oder defekt | ·Balanceinsteller in Mittelstellung bringen ·Lautsprecher und Anschlüsse überprüften ·Anschlußleitungen und Verbindungen überprüften |
| SCHWACHE BÄSSE/ UNDEUTLICHES STEREOKLANGBILD | ·Lautsprecher-anschlüsse verpolt | ·Alle Lautsprecher-anschlüsse im System überprüften |
| FERNBEDIENUNG FUNCTIONIERNT NICT | ·Batterien leer oder falsch eingelegt ·IR-Sender oder Empfängerfenster verdeckt ·IR-Empfänger in direktem Sonnenlicht oder sehr hohe Umgebungsbeleuchtung | ·Batterien überprüften oder ersetzen ·Hindernis beseitigen ·Gerät nicht in direktem Sonnenlicht aufstellen, Umgebungsbeleuchtung reduzieren |
| "POWER/PROTECTION LED" WECHSELT WÄHREND DES BETRIEBES NACH ROT | ·Verträker überhützt ·Gesamtimpedanz der Laatsprecher zu niedrig | ·Verträker ausschalten, sicherstellen, daß Lüfungsschlitze oben und unter am Verträker nicht blockiert sind. Nach Abkühlen des Verträkers wieder einschalten ·Sicherstellen, daß Gesamtimpedanz aller Laatsprecher 4 Ohm nicht unterschreitet |
