BRUKSANVISNING C320 NAD

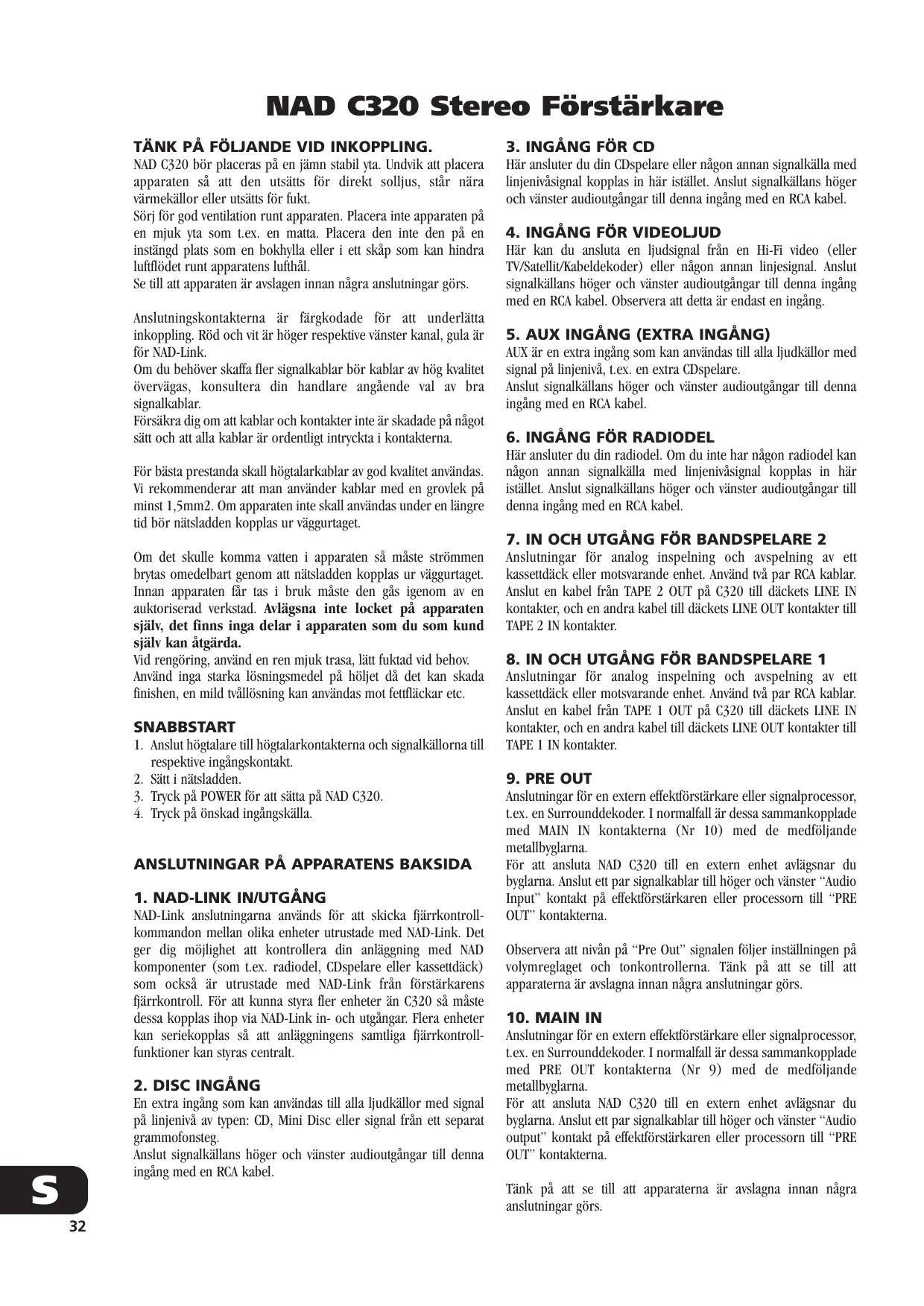

NAD C320 Stereo Förstärkare TÄNK PÅ FÖLJANDE VID INKOPPLING. NAD C320 bör placeras på en jämn stabil yta. Undvik att placera apparaten så att den utsätts för direkt solljus, står nära värmekällor eller utsätts för fukt. Sörj för god ventilation runt apparaten. Placera inte apparaten på en mjuk yta som t.ex. en matta. Placera den inte den på en instängd plats som en bokhylla eller i ett skåp som kan hindra luftflödet runt apparatens lufthål. Se till att apparaten är avslagen innan några anslutningar görs. Anslutningskontakterna är färgkodade för att underlätta inkoppling. Röd och vit är höger respektive vänster kanal, gula är för NAD-Link. Om du behöver skaffa fler signalkablar bör kablar av hög kvalitet övervägas, konsultera din handlare angående val av bra signalkablar. Försäkra dig om att kablar och kontakter inte är skadade på något sätt och att alla kablar är ordentligt intryckta i kontakterna. För bästa prestanda skall högtalarkablar av god kvalitet användas. Vi rekommenderar att man använder kablar med en grovlek på minst 1,5mm2. Om apparaten inte skall användas under en längre tid bör nätsladden kopplas ur väggurtaget. Om det skulle komma vatten i apparaten så måste strömmen brytas omedelbart genom att nätsladden kopplas ur väggurtaget. Innan apparaten får tas i bruk måste den gås igenom av en auktoriserad verkstad. Avlägsna inte locket på apparaten själv, det finns inga delar i apparaten som du som kund själv kan åtgärda. Vid rengöring, använd en ren mjuk trasa, lätt fuktad vid behov. Använd inga starka lösningsmedel på höljet då det kan skada finishen, en mild tvållösning kan användas mot fettfläckar etc. SNABBSTART

1. Anslut högtalare till högtalarkontakterna och signalkällorna till

respektive ingångskontakt.

2. Sätt i nätsladden.

3. Tryck på POWER för att sätta på NAD C320.

4. Tryck på önskad ingångskälla.

ANSLUTNINGAR PÅ APPARATENS BAKSIDA

1. NAD-LINK IN/UTGÅNG

NAD-Link anslutningarna används för att skicka fjärrkontrollkommandon mellan olika enheter utrustade med NAD-Link. Det ger dig möjlighet att kontrollera din anläggning med NAD komponenter (som t.ex. radiodel, CDspelare eller kassettdäck) som också är utrustade med NAD-Link från förstärkarens fjärrkontroll. För att kunna styra fler enheter än C320 så måste dessa kopplas ihop via NAD-Link in- och utgångar. Flera enheter kan seriekopplas så att anläggningens samtliga fjärrkontrollfunktioner kan styras centralt.

En extra ingång som kan användas till alla ljudkällor med signal på linjenivå av typen: CD, Mini Disc eller signal från ett separat grammofonsteg. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel.

Här ansluter du din CDspelare eller någon annan signalkälla med linjenivåsignal kopplas in här istället. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel.

4. INGÅNG FÖR VIDEOLJUD

Här kan du ansluta en ljudsignal från en Hi-Fi video (eller TV/Satellit/Kabeldekoder) eller någon annan linjesignal. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel. Observera att detta är endast en ingång.

5. AUX INGÅNG (EXTRA INGÅNG)

AUX är en extra ingång som kan användas till alla ljudkällor med signal på linjenivå, t.ex. en extra CDspelare. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel.

6. INGÅNG FÖR RADIODEL

Här ansluter du din radiodel. Om du inte har någon radiodel kan någon annan signalkälla med linjenivåsignal kopplas in här istället. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel.

7. IN OCH UTGÅNG FÖR BANDSPELARE 2

Anslutningar för analog inspelning och avspelning av ett kassettdäck eller motsvarande enhet. Använd två par RCA kablar. Anslut en kabel från TAPE 2 OUT på C320 till däckets LINE IN kontakter, och en andra kabel till däckets LINE OUT kontakter till TAPE 2 IN kontakter.

8. IN OCH UTGÅNG FÖR BANDSPELARE 1

Anslutningar för analog inspelning och avspelning av ett kassettdäck eller motsvarande enhet. Använd två par RCA kablar. Anslut en kabel från TAPE 1 OUT på C320 till däckets LINE IN kontakter, och en andra kabel till däckets LINE OUT kontakter till TAPE 1 IN kontakter.

Anslutningar för en extern effektförstärkare eller signalprocessor, t.ex. en Surrounddekoder. I normalfall är dessa sammankopplade med MAIN IN kontakterna (Nr 10) med de medföljande metallbyglarna. För att ansluta NAD C320 till en extern enhet avlägsnar du byglarna. Anslut ett par signalkablar till höger och vänster “Audio Input” kontakt på effektförstärkaren eller processorn till “PRE OUT” kontakterna. Observera att nivån på “Pre Out” signalen följer inställningen på volymreglaget och tonkontrollerna. Tänk på att se till att apparaterna är avslagna innan några anslutningar görs.

Anslutningar för en extern effektförstärkare eller signalprocessor, t.ex. en Surrounddekoder. I normalfall är dessa sammankopplade med PRE OUT kontakterna (Nr 9) med de medföljande metallbyglarna. För att ansluta NAD C320 till en extern enhet avlägsnar du byglarna. Anslut ett par signalkablar till höger och vänster “Audio output” kontakt på effektförstärkaren eller processorn till “PRE OUT” kontakterna. Tänk på att se till att apparaterna är avslagna innan några anslutningar görs.

Högtalarterminaler för högtalare med en impedans på 4 ohm eller mer. Anslut höger högtalare till terminalerna märkta “R+” och “R-” och försäkra dig om att “R+” är ansluten till högtalarens pluspol och “R-” är ansluten till högtalarens minuspol. Anslut vänster högtalare till “L+” och “L-” på samma sätt. Använd högtalarkablar med en grovlek på minst 1,5mm2 och av god kvalitet. Högtalarterminalerna klarar av höga effekter och kan anslutas på flera olika sätt: Skalade kablar och “PIN”-kontakter Sära på kablarna och skala av ungefär en centimeter isolering på varje kabel och tvinna ihop änden på varje kabel för sig. Skruva ur hylsan på högtalarterminalen och för in den skalade änden på kabeln eller “pin”kontakten i det hål som finns igenom sidan på kontakten och spänn åt hylsan så hårt som förnuftet medger. Kontrollera så att inga lösa koppartrådar hänger löst utanför kontakten och kan orsaka kortslutning. . En pinkontakt är ett tunt metallstift som kläms eller löds fast i änden på kabeln. Stiftets smala ände kan sedan träs igenom högtalarterminalen på tvären genom det hål som finns där, hylsan på terminalen spännes sedan åt så att stiftet låses.

När en förstärkare drivs så att den angivna effekten överskrids “klipper” förstärkaren. Det innebär att topparna på vågformerna klipps av och ljudet låter sprucket och obehagligt. Risken att förstöra högtalarna är mycket stor om en förstärkare klipper. NADs SOFT CLIPPING är en krets som reducerar graden av klippning mjukt så att ljudet inte förvrängs lika mycket. Om du bara lyssnar på musik med ganska låg nivå kan du låta denna funktionen vara frånkopplad. Men den bör användas om man kan tänkas spela så högt att förstärkaren kommer att arbeta på gränsen av sin förmåga. En lysdiod på apparatens framsida indikerar att funktionen är inkopplad.

Sätt i nätsladden i ett fungerande vägguttag. Se till att alla anslutningar gjorts innan du ansluter apparaten. KONTROLLER PÅ APPARATENS FRAMSIDA.

Genom att trycka på POWER slås apparaten på. När man slår på apparaten kommer CD att väljas som aktiv ingång. Lysdioden för CD kommer att blinka ett par gånner för att sedan förbli tänd. Tryck på POWER igen för att stänga av apparaten. OBSERVERA: Fjärrkontrollen som följer med C320 är en universal NAD fjärrkontroll som är framtagen för flera olika modeller. Vissa av knapparna används inte på den här modellen. Exempelvis används inte den gröna Av/På knappen på NAD C320.

2. POWER/SKYDDLÄGES LYSDIOD

När man slår på strömmen kommer lysdioden att lysa rött ett par sekunder innan apparaten är klar att använda. När lysdioden byter färg till grönt är apparaten färdig att använda. I de fall när förstärkaren utsätts för överansträngning som överhettning, för låg högtalarimpedans, kortslutning osv. kommer förstärkaren att aktivera sina skyddskretsar. Detta visas genom att den gröna POWER lysdioden byter färg till rött och ljudet försvinner. Om detta skulle inträffa skall du stänga av förstärkaren och låta den svalna och/eller kontrollera anslutningarna och högtalarnas impedans (ej under fyra ohm). När orsaken till att skyddskretsarna slagit till är åtgärdad kan du slå på apparaten igen och fortsätta att använda den.

För lyssning i hörlurar finns ett 6.3mm hörlursuttag på frontpanelen och den kan driva alla konventionella hörlurar oavsett impedans. När hörlurarna kopplas in, kopplas högtalarna bort. För att åter lyssna via högtalarna skall hörlurarna kopplas ur. När du lyssnar i hörlurar kan du reglera volym, bas, diskant och balans som vanligt. Om dina hörlurar har en annan typ av anslutningskontakt, t.ex. en 3,5 mm “Walkman” måste du skaffa en passande adapter. VARNING! Innan hörlurarna kopplas in eller ur bör du vrida ner volymen. Tänk på att lyssning på höga ljudnivåer kan skada din hörsel.

4. FJÄRRKONTROLLMOTTAGARE

Sensorn, som sitter bakom det runda fönstret, tar emot de infraröda signalerna från fjärrkontrollen. Det måste vara fri sikt mellan fjärrkontrollen och mottagaren för att den skall fungera. Om någonting skymmer mottagaren kan det hända att den inte reagerar på fjärrkontrollkommandona. TÄNK PÅ ATT… Starkt solljus eller innebelysning riktad mot apparaten kan påverka fjärrkontrollens funktion.

Dessa knapparna används för att välja vilken signalkälla på C320 som höras i högtalarna, Tape utgångarna och PRE OUT. Knapparna på fjärrkontrollen har samma funktion som knapparna på apparaten utom Tuner, se nedan. Varje knapp har en grön lysdiod som visar vilken ingång som valts. DISC Väljer den källa på linjenivå som kopplats på DISC ingången som aktiv ingång. CD Väljer CDspelare (eller annan källa på linjenivå) som kopplats på CD ingången som aktiv ingång. VIDEO Väljer den videoljudkälla (eller annan källa på linjenivå) som kopplats på VCR ingången som aktiv ingång. AUX Väljer den källa på linjenivå som kopplats på AUX ingången som aktiv ingång. TUNER Väljer radiodelen (eller annan källa på linjenivå) som kopplats på Tuner ingången som aktiv ingång. Fjärrkontrollen har separata knappar för AM och FM. Oavsett vilken av dessa man trycker väljs Tuner som aktiv ingång. TAPE 2 Väljer TAPE 2 som aktiv ingång. TAPE 1 Monitor Väljer utgången på en ansluten bandspelare när man spelar upp band eller monitorlyssnar på en inspelning som görs via TAPE 1 ingången. Tryck på Tape 1 knappen en gång för att välja den och en gång till för koppla ur. Tape 1 är en monitoringång som inte påverkar vilken källa som valts. Till exempel om man valt CD som aktiv ingång när man trycker in Tape 1, kommer CD fortfarande att vara aktiv och skickas till både Tape 2 och Tape 1 utgångarna. Ljudet ut i högtalarna är det som kommer från TAPE 1 ingångarna. Förutom den orange lysdioden för TAPE 1 kommer lysdioden för signalkällan att lysa för att visa vilken ingång som är aktiv i monitorläget. TÄNK PÅ ATT… Fjärrkontrollen som följer med C320 är en universal NAD fjärrkontroll. Det innebär att den kan styra flera olika NAD modeller och att vissa knappar inte används. På NAD C320 används inte knapparna VIDEO 2 och VIDEO 3.

En grön lysdiod visar att Soft Clipping läget är inkopplat. Se även kapitlet om “Anslutningar på apparatens baksida” del 12 för mer information.

7. BAS & DISKANTKONTROLLER

NAD C320 är utrustad med bas och diskantkontroller för man skall kunna justera klangbalansen. När kontrollen står rakt upp (klockan 12) påverkas signalen inte, ett klickläge visar att den står i mitten. Om basen eller diskanten skall ökas, skall reglaget vridas medsols, om du vill minska skall reglaget vridas motsols. Bas och diskantkontrollerna påverkar inte vid inspelning men påverkar signalen ut på förförstärkarutgången (PRE OUT).

Knappen märkt TONE DEFEAT gör att tonkontrollerna kopplas förbi på NAD C320. Om man normalt inte använder tonkontrollerna rekommenderar vi att man kopplar förbi dem med denna knappen. I intryckt läge går signalen förbi tonkontrollerna. Om knappen är uttryckt passerar signalen tonkontrollerna och kan regleras.

Balanskontrollen justerar den relativa nivån mellan höger och vänster kanal. Mittläget (“klockan 12”) ger lika nivå i höger och vänster kanal. Ett klickmärke visar vad som är mittläge. För att reglera balansen, vrid kontrollen åt det hållet ökad styrka önskas. Balanskontrollen påverkar inte inspelningar men påverkar signalen ut på förförstärkarutgången (PRE OUT).

Volymkontrollen justerar styrkan på den signal som matas till högtalarna. Den är också motordriven och kan styras från fjärrkontrollen. Den påverkar inte inspelningar som görs via TAPE utgångarna men påverkar signalen ut på förförstärkarutgången (PRE OUT). På fjärrkontrollen kan man trycka på knappen märkt MUTE för att temporärt stänga av ljudet i högtalarna eller hörlurarna. Detta läget indikeras av att lysdioden vid den aktiva signalkällan blinkar. Tryck på knappen märkt MUTE igen för att återställa ljudet. MUTE funktionen påverkar ej inspelningar som görs via Tape utgångarna men signalen på förförstärkarutgångarna Pre Out påverkas. FÖR ATT GÖRA EN INSPELNING När någon källa valts sänds dess signal även till de bandspelare som anslutits till TAPE 2 och 1 utgångarna för inspelning. BANDKOPIERING Man kan kopiera band mellan två bandspelare anslutna till NAD C320. Sätt i källkassetten i bandspelaren ansluten till TAPE 2 och ett tomt band i bandspelaren ansluten till TAPE 1. Genom att välja TAPE 2 ingången kan man nu kopiera TAPE 2 till TAPE 1 och lyssna på signalen från originalbandet. FJÄRRKONTROLLEN Fjärrkontrollen till C320 styr apparatens alla viktiga funktioner samt styr även fjärrkontrollfunktioner på NADs radiodelar, kassettdäck och CDspelare. Fjärrkontrollen når cirka 5m. Batterifacket på baksidan av fjärrkontrollen rymmer två batterier av typ R03 (AAA). Vi rekommenderar att du använder Alkaliska batterier för att de har den längsta livstiden och att de inte läcker. När du byter batterier så försäkra dig om att de sätts i åt rätt håll så som visas i botten på batterifacket.

För en beskrivning av funktionerna nedan hänvisar vi till de tidigare avsnitten i bruksanvisningen. Notera att den fjärrkontroll som medföljer NAD C320 är en NAD universell fjärrkontroll och kan användas till flera NAD produkter. Således finns det även knappar för funktioner som ej finns på denna apparaten. STANDBY (den stora gröna knappen), VIDEO 2 och VIDEO 3 ingångsväljarna och högtalaromkopplarna Speakers A och Speakers B på fjärrkontrollen används inte på NAD C320. MUTE Tryck på MUTE knappen om du vill stänga av ljudet till högtalarna och hörlurarna temporärt. MUTE läget indikeras av att lysdioden vid den valda signalkällan blinkar. Tryck på MUTE knappen igen för att återställa ljudet. MUTE funktionen påverkar ej inspelningar som görs via Tape utgångarna men signalen på förförstärkarutgångarna Pre Out påverkas. MASTER VOLUME eller höjer respektive sänker den relativa ljudstyrkan. Den motoriserade volymkontrollen på apparatens framsida visar den inställda volymen. Förutom kommandona som direkt relaterar till NAD C320 finns det andra knappar för att styra de flesta NAD CD spelare, radiodelar och kassettdäck utrustade med NAD-Link.

STYRFUNKTIONER FÖR NAD RADIODEL

BANK Väljer snabbvalsbank. PRESET eller väljer snabbval av förinställda radiostationer.

STYRFUNKTIONER FÖR NAD CD-SPELARE

Pausar avspelning. Stoppar avspelning. Startar avspelning eller växlar mellan avspelning och pausläge. eller hoppar fram respektive tillbaka bland spåren på skivan. NEXT DISC hoppar till nästa skiva (gäller NAD CD växlare).

STYRFUNKTIONER FÖR NAD KASSETTDÄCK

(B för enkeldäck, A & B för dubbeldäck). eller Startar avspelning eller reverserad avspelning. Inspelning/paus sätter däcket i inspelningsläge - tryck Play för att starta inspelningen. Snabbspolning bakåt. Snabbspolning framåt. TÄNK PÅ ATT… Starkt solljus eller innebelysning riktad mot apparaten kan påverka fjärrkontrollens funktion. FELSÖKNING Problem Orsak Lösning INGET LJUD

• Nätsladden ej inkopplad eller apparaten ej påslagen

• Kontrollera nätsladden och att apparaten är påslagen
• Koppla ur hörlurarna

INGET LJUD I ENA KANALEN

• Balansen står inte i mittläget
• Högtalarna är inte rätt anslutna eller skadade
• Signalkablarna urkopplade eller skadade

• Kontrollera anslutningarna och högtalarna
• Kontrollera signalkablarna och anslutningarna

• Kontrollera anslutningarna på högtalarna

• Batterierna slut, eller felaktigt isatta
• IR sändaren eller mottagaren skymda
• IR mottagaren utsatt för direkt solljus eller stark

• Kontrollera eller byt batterierna
• Flytta apparaten så att den inte står i solen, ändra belysningen

• Förstärkaren är överhettad

• Stäng av förstärkaren, se till att ventilationshålen på över och undersidan inte blockeras. Efter att förstärkaren har svalnat kan du sätta på den igen
• Försäkra dig om att den totala impedansen inte understiger fyra ohm

• Den totala högtalarimpedansen är för låg
