MANUALE UTENTE C320 NAD

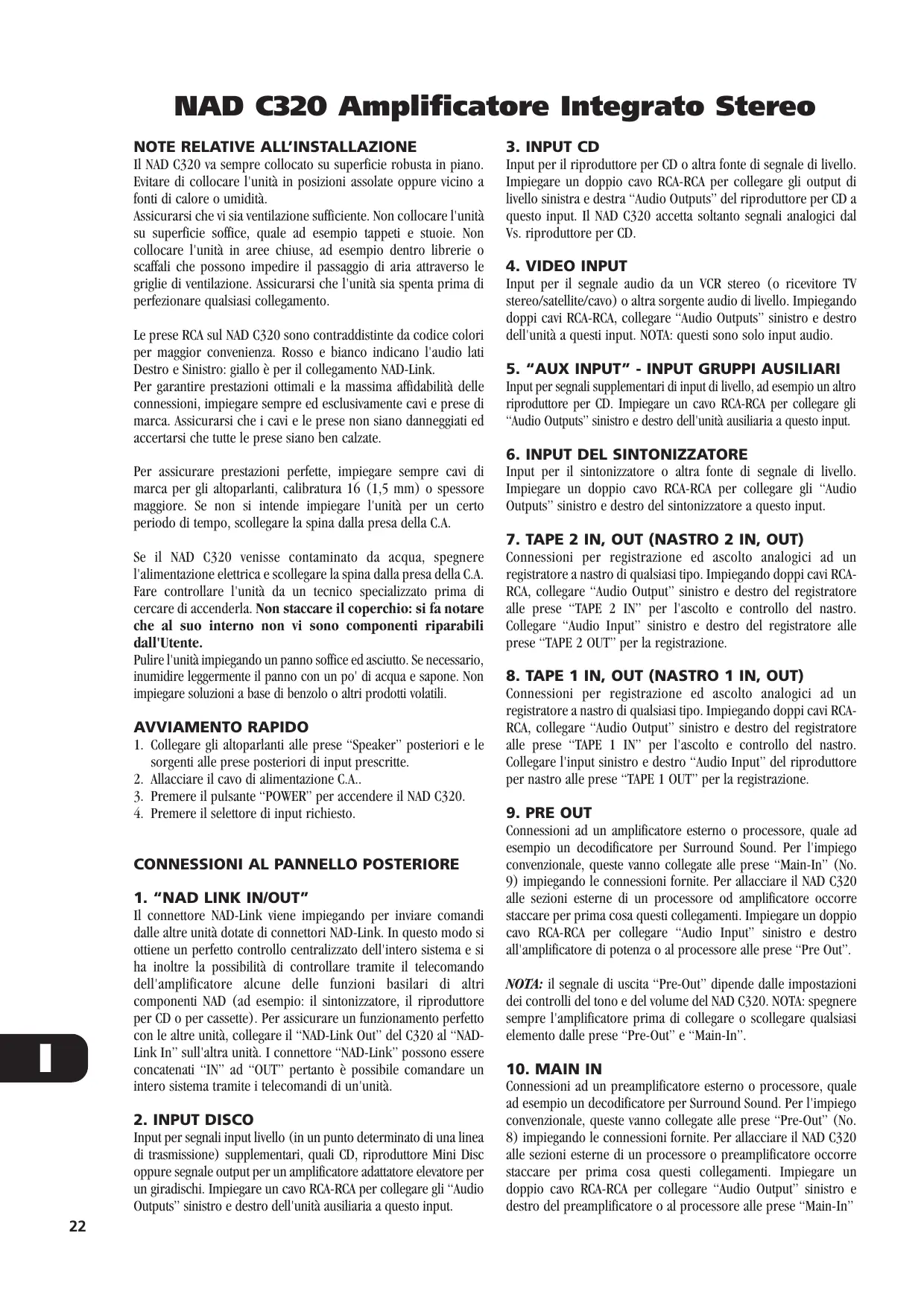

NAD C320 Amplificatore Integrato Stereo
NOTE RELATIVE ALL'INSTALLAZIONE
Il NAD C320 va sempre collocato su superficie robusta in piano. Evitare di collocare l'unità in posizioni assolate oppure vicino a fonti di calore o umidità.
Assicurarsi che vi sia ventilazione sufficiente. Non collocare l'unità su superficie soffice, quale ad esempio tappeti e stuoie. Non collocare l'unità in aree chiuse, ad esempio dentro librerie o scaffali che possono impedire il passaggio di aria attraverso le griglie di ventilazione. Assicurarsi che l'unità sia spenta prima di perfezione qualsiasi collegamento.
Le prese RCA sul NAD C320 sono contraddistinte da codice colori per maggior convenienza. Rosso e bianco indicano l'audio lati Destro e Sinistro: giallo è per il collegamento NAD-Link.
Per garantire prestazioni ottimali e la massima affidabilità delle connessioni, impiegare sempre ed esclusivamente cavi e prese dimarca. Assicurarsi che i cavi e le prese non siano danneggiati ed accertarsi che tutte le prese siano ben calzate.
Per assicurare prestazioni perfette, impiegare sempre cavi di marca per gli altoparlanti, calibratura 16 (1,5 mm) o spessore maggiore. Se non si intende impiegare l'unità per un dato per il periodo di tempo, scollegare la spina alla presa della C.A.
Se il NAD C320 venisse contaminato da acqua, spegnere l'alimentazione elettrica e scollegare la spina alla presa della C.A. Fare controllare l'unità da un technician specializzato prima di cercare di accenderla. Non staccare il coperchio: si fa notare che al suo interno non vi sono componenti riparabili dall'Utente.
Pulire l'unità impiegando un panno soffice ed ascutto. Se necessario, inumidire leggermente il panno con un po' di acqua e sapone. Non impiegare soluzioni a base di benzolo o altri prodotti volatili.
AVVIAMENTO RAPIDO
- Collegare gli altoparlanti alle prese "Speaker" posteriori e le sorgenti alle prese posteriori di input prescritte.
- Allacciare the cavo di alimentazione C.A..
- Premere il pulsante "POWER" per accendere il NAD C320.
- Premere il selettore di input richiesto.
CONNECTIONI AL PANNELLO POSTERIORE
Il connettore NAD-Link viene impiegando per inviare comandi dalle altre unità dotate di connettori NAD-Link. In quello modo si ottiene un perfetto controlo centralizzato dell'interoSYSTEME e si ha inoltre la possibilità di controllare tramite il telecommando dell' amplificatore alcune delle funzioni basilari di altri componenti NAD (ad esempio: il sintonizzatore, il riproduzione per CD o per cassette). Per assicurare un funzionamento perfetto con le altre unità, collegare il "NAD-Link Out" del C320 al "NAD-Link In" sull'altra unità. I connettore "NAD-Link" possono essere concatenati "IN" ad "OUT" pertanto è possibile Comandare un interoSYSTEMAtramite i telecomandi di un'unità.
Input per segnali input livello (in un punto determinato di una linea di trasmissione) supplementari, quali CD, riproduittore Mini Disc oppure segnale output per un amplificatore adattatore elevatore per un giradischi. Impiegare un cavo RCA-RCA per collegare gli "Audio Outputs" sinistro e destro dell'unità ausiliaria a questo input.
Input per il riproduuttore per CD o altre fonte di segnale di livello. Impiegare un doppio cavo RCA-RCA per collegare gli output di livello sinistra e destra "Audio Outputs" del riproduuttore per CD a questo input. Il NAD C320 accetta soltanto segnali analogici dal Vs. riproduuttore per CD.
Input per il segnale audio da un VCR stereo (o ricevitore TV stereo/satellite/cavo) o altre sorgente audio di livello. Impiegando doppi cavi RCA-RCA, collegare "Audio Outputs" sinistro e destro dell'unità a quosti input. NOTE: quosti sono solo input audio.
Input per segnali supplementari di input di livello, ad esempio un altre riproduittore per CD. Impiegare un cavo RCA-RCA per collegare gli "Audio Outputs" sinistro e destro dell'unità ausiliaria a questo input.
Input per il sintonizzatore o另一tra fonte di segnale di livello. Impiegare un doppio cavo RCA-RCA per collegare gli "Audio Outputs" sinistro e destro del sintonizzatore a quello input.
Connessioni per registrazione ed ascolto analogici ad un registraratore a nastro di qualsiasi tipo. Impiegando doppi cavi RCA-RCA, collegare "Audio Output" sinistro e destro del registraratore alle prese "TAPE 2 IN" per l'ascolto e controlo del nastro. Collegare "Audio Input" sinistro e destro del registraratore alle prese "TAPE 2 OUT" per la registrazione.
Connessioni per registrazione ed ascolto analogici ad un registraratore a nastro di qualsiasi tipo. Impiegando doppi cavi RCA-RCA, collegare "Audio Output" sinistro e destro del registraratore alle prese "TAPE 1 IN" per l'ascolto e controlo del nastro. Collegare l'input sinistro e destro "Audio Input" del riproduzione per nastro alle prese "TAPE 1 OUT" per la registrazione.
9. PRE OUT
Connessioni ad un amplificatore esterno o processore, quale ad esempio un decodificatore per Surround Sound. Per l'impiego convenzionale, queste vanno collegate alle prese "Main-In" (No. 9) impiegando le connessioni fornite. Per allacciare il NAD C320 allesezioni esterne di un processore od amplificatore occorre staccare per prima casa questi collegamenti. Impiegare un doppio cavo RCA-RCA per collegare "Audio Input" sinistro e destro all' amplificatore di potenza o al processore alle prese "Pre Out".
NOTA: il segnale di uscita "Pre-Out" dipende dalle impostazioni dei controlli del tono e del volume del NAD C320. NOTA: spegnere sempre l'amplificatore prima di collegare o scollegare qualsiasi elemento dalle prese "Pre-Out" e "Main-In".
10. MAIN IN
Connezioni ad un preamplificatore esterno o processore, quale ad esempio un decodificatore per Surround Sound. Per l'impiego convenzionale, queste vanno collegate alle prese "Pre-Out" (No. 8) impiegando le connessioni fornite. Per allacciare il NAD C320 allesezioni esterne di un processore o preamplificatore occorre staccare per prima casa quosti collegamenti. Impiegare un doppio cavo RCA-RCA per collegare "Audio Output" sinistro e destro del preamplificatore o al processore alle prese "Main-In"
NOTA: spegnere sempre l'amplificatore prima di collegare o scollegare qualsiasi elemento dalle prese "Pre-Out" e "Main-In".
11. ALTOPARLANTI
Terminali per altoparlanti con impedenza di 4 o piu ohm.
Collegare l'altoparlante destro ai terminali marcati R + ed R - assicurandosi che R + sua collagenato al terminale ^+ sull'altoparlante, con R - collegato al terminale - dell'altoparlante. Collegare i terminali marcati L + ed L - in pari modo all'altoparlante sinistro.
Impiegare sempre un carr o filo attorcigliato tipo heavy duty (calibro 16 - spessore 1,5 mm o più) filo attorcigliato per collegare gli altoparlanti al Vs. NAD C320.
I terminali a morsetto per l'alta corrente possono essere impiegati quali terminali a vite per quei cavi con prese o capocorda a forcella oppure a piedini, oppure infine per cavi con fili scoperti.
FILI SCOPERTI E CONNECTORI A PIEDINI
I fili scoperti e le prese a piedini vanno infrilati nel foro nel gambo del terminale. Svitare la boccola in plastica dei terminali degli altoparlanti per scopririe il foro nel gambo della vite. Infilare il piedino o il cavo scoperto nel foro e fissare il cavo serrando la boccola del terminale.
Assicurarsi che il filo spelato dai cavi degli altoparlanti non possa fare contatto contro il pannello posteriore o altre prese. Assicurarsi che vi sia solo un centimetro di cavo o piedino scoperto, controlling inoltre che i cavi degli altoparlanti non abbiano trefoli allentati.
12. "SOFT CLIPPING"
Quando l'amplificatore viene azionato或者其他 l'output prescritto a volumi molto alto si notera un suono "sporco" e con forte distorsione. Ciò è dovuto al fatto che l'amplificatore elimina owero "mozza" per distorsione i picchi del suono che non è in grado di riproduire. Lo speciale circuito di distorsione/limitazione NAD "Soft Clipping" l'output del sistema per ridurre al minimo la distorsione sonora se l'amplificatore viene "tirato al massimo".
Se l'ascolto comporta livelli di potenza moderati, "Soft Clipping" cui è essere disabilitato. Se"Inceve si ascolta ad alto volume,oltre le capacità esecutive dell'altoparlante, abilitare "Soft Clipping".
Il LED "Soft Clipping" sul pannello anteriore si accende quando l'amplificatore si trovava nel modo "Soft Clipping".
13. CAVO D'ALIMENTAZIONE C.A.
Collegare il cordone C.A. nella presa a muro in tensione. Assicurarsi che tutte le connessioni siano state perfezionate a regola d'arte prima di collegare l'unità alla rete.
COMANDI DEL QUADRO ANTERIORE
1. "POWER" (ALIMENTAZIONE)
Premendo l'interruttore POWER si accende l'unità. Accendendo l'amplificatore, il CD viene eletto quale input attivo.
Il LED per il CD si accenderà, dopo che ha lampeggiato per un paio di secondi. Premendo nuovamente l'interruttore POWER si spegne l'amplificatore.
NOTA: Il telecomando fornito con il C320 è del tipo universale NAD, realizzato specificamente in modo che funzioni perfettamente con moltissimi modelli NAD. Alcuni pulsanti del trasmettitore non sono abilitati in quanto le relative funzioni non trovano risconto nel C320. Il pulsante verde acceso/spento (On/Off) sul telecomando non funziona nel caso del C320.
2. LED ALIMENTAZIONE/PROTEZIONE "POWER/PROTECTION LED"
Inserendo l'alimentazione, il LED si accende a luce rossa per alcuni secondi prima che il circuito di protezione venga disattivato. Il LED passa quando a luce verde, e l'amplificatore è così pronto per il normale funzionamento.
In caso di impiego irregolare dell'amplificatore - ad esempio surriscaldamento, impedenza eccessivamente Bassa degli altoparanti, cortocircuito, ecc. - l'amplificatore porta in funzione il proprio circuito di protezione: perché è indicato dal LED che passa da luce verde a rossa; il suono inoltre viene tacitato. In queste casi, spagnere l'amplificatore e attendere che si sa raffreddato, quando controllare le connessioniagli altoparanti assicurandosi che l'impenenza totale degli altoparanti non sia inferiore a 4 ohm. Una volta eliminata la causa che ha portato all'inserimento del circuito di protezione, premere nuovamente Power e ripristinare il normale funzionamento.
3. PRESA PER CUFFIA
Viene fornita la presa jack stereo da un quarto di pollice per l'ascolto in cuffia: esta presa è perfetta per tutte le cuffie convenzionali, qualunque sia la loro impedenza. Inserendo un jack per cuffia in questa presa si escludono automaticamente gli altoparlanti. I comandi volume, tonalità ed equilibrio acustico funzionano per l'ascolto in cuffia. Impiegare un adattatore idoneo per collegare la cuffia con tipi differenti di prese, ad esempio spine a jack "personal stereo" da 3,5mm .
NOTA: Assicurarsi che il dato del volume sia abbassato al minimo (girandolo completeness in senso antiorario) prima di collegare o scollegare la cuffia. L'ascolto ad alto volume può minare l'udito!.
4. RICEVITORE TELECOMANDO AD INFRAROSSI
Il sensore ad infrarossi, montato dioetro la finestrella rotonda, riceve i comandi dal telecomando. La retta tra il telecomando e但这a finestrella non deve essere ostruita; se il percorso è ostruito, il telecomando non sempre funziona come prescritto.
NOTA: La luce diretta o un'illuminazione molto forte possono pregiudicare la "portata" operativa e l'angolo attivo del telecomando.
Questi pulsanti selezionano l'input attivo al NAD C320 e il segnale trasmessoagli altoparlanti,gli output del nastro "Tape"e le prese "PRE-OUT".I pulsanti sul telecomando rappresentano il doppione, ad eccezione dell'input per il sintonizzatore: vedere quello. I LED verdi sopra ciascun pulsante indicato quale input è stato selezionato. DISCO Selectiona un'altra sorgente di livello collegata alle prese del disco "DISC" quale input attivo.
CD Sceglie il CD (o altre sorgente di livello) collegato alle presedel CD quale input attivo.
VIDEO Selezionale il VCR (oppure ricevitatore stereo TV/Satellite/Cavo) collegato alle prese VIDEO quale input attivo.
AUSILIARI Selectiona un'altra sorgente di livello collegata alle prese AUX quale input attivo.
SINTONZZATORE Scegli the sintonizzatore (o altra sorgente di livello) collegato alle prese "Tuner" quale input attivo. Il telecomando è dotato di pulsanti separati per AM ed FM: premendo uno di queste si selezione l'input per il sintonizzatore C320.
NASTRO 2 Seleziona Tape 2 quale input attivo.
"Monitor TAPE 1" Scegli l'output dal registratore quando si ascoltano nastri o si controllano registrazionitramite le prese "Tape 1".Premere una volta il pulsante "Tape 1" per selezionarlo; ripremerlo poi per ritornare alla sezione normale di input.
"Tape 1" è una funzione per il controllo del nastro che non esclude la selezione attuale di input. Ad esempio, se il CD si trovava in condizione di input attivo quando si selezione "TAPE 1", il segnale per il CD continua ad essere selezionato e trasmesso alle prese OUTPUT "TAPE 2" e "TAPE 1" ma è il suono dal registratore collegato a Tape 1 che viene ascoltato dagli altoparlanti. Oltre al LED ambra che conferma l'insertimento della cassetta "Tape 1", il LED verde per l'input attivo rimane acceso.
NOTA: Il telecomando fornito con il C320 è del tipo universale NAD, realizzato specificamente in modo che funzioni perfettamente con moltissimi modelli NAD. Alcuni pulsanti del trasmettitore non sono abilitati in quanto le relative funzioni non trovano risconto nel C320. I pulsanti dei selettori "Video 2" e "Video 3" sul telecomando non funzionano per il C320.
6. INDICATORE DI DISTORSIONE "SOFT CLIPPING"
Il LED verde "Soft Clipping" conferma l'insertimento di quello particolare modo di attenuazione. Vedereanche il capitolo "Connessioni pannello posteriore", Sezione 12; "Soft Clipping" per ulteriori informazioni.
7.COMANDOPER REGOLAZIONE ALTI E BASSI
Il NAD C320 è dotato di comandi di regolazione per i bassi e gli alto "BASS" e "TREBLE" per impostare l'equilibrio acustico delsystema. La posizione "ore dodici" conferma la condizione della piatta perché amplificazione o interruzione: la posizione è indicata da un arresto. Girare il commando in senso orario per augmentare l'intensità dei Bassi o degli Alti. Girare il commando in senso orario per diminuire l'intensità dei Bassi o degli Alti. I comandi per i toni non hanno alcun effetto sulle registrazioni fatte impiegando gli output Tape, ma hanno effetto inceve sul segnale che passa all'output del preamplificatore (Pre Out).
8. ESCLUSIONE TONI
L'interrotture "TONE DEFEAT" devia la sezione dei comandi della tonalità del NAD C320. Se i comandi della tonalità non vengono impiegati di solito, e lasciati pertanto nella posizione "ore 12", si suggerisce alla di cancellare completeness la sezione "Tone Control" impiegando quello interrotture. Nella posizione all'esterno, i circuiti "Tone Control" sono eccitti; premendo l'interrotture "TONE DEFEAT" si devia la sezione "Tone Control".
9. EQUILIBRIO
Il lavoro di EQUILIBRIO regola i livelli relativi degli altoparlanti sinistro e destdro. La posizione "ore dodici" da parli livelli ai canalini di sinistra e di destra. Questa posizione è individata da un incavo.
Ruotando il dato in senso orario si sposta l'equilibrio acustico versus destra. Ruotando il dato in senso antiorario si sposta l'equilibrio acustico versus sinistra. Il dato "BALANCE" non ha alcun effetto sul registrazioni fatto impiegando gli output Tape, ma hanno inceve effetto sul segnale che passa all'output del preamplificatore (Pre Out).
10. VOLUME
Il commande "VOLUME" regola l'intensità sonora totale dei segnali alimentatiagli altoparlanti. E' condotto da un motorino e più essere regolato dal telecomando. Il commande del VOLUME non ha alcun effetto sul registrazioni fatte impiegando gli output Tape, ma ha effetto sul segnale che passa all'output del preamplificatore (Pre Out).
Premere il pulsante di tacitazione "MUTE" sul telecommando per eliminare provvisoriamente il suonoagli altoparlanti e alla cuffia. Il modo di tacitazione "Mute" è indicato dal lampeggio del LED input attivo. Ripremere "MUTE" per ripristinare il suono. Con la tacitazione non si pregiudica la registrazione in corso con gli output "Tape", ma si pregiudica il segnale che viene portato all'output del preamplificatore (Pre Out).
COME EFFETTUARE UNA REGISTRAZIONE
Selezionando una qualsiasi sorgente, il relative segnale viene portato direttamenteanche al registraratore collegatoagli OUTPUT "TAPE 2"oppure"TAPE1"per la registrazione.
COME COPIARE UN NASTRO SU UN ALTRO
E' possiblo copiare tra due registratori collegati al NAD C320. Inserire il nastro originale nel registratore Collegato a "Tape 2" ed inserire il nastro sul quale si vuole incidere nel registratore Collegato a "Tape 1". Selezionando l'sinput TAPE 2 è ora possiblo registrarare dal Nastro 2 al Nastro 1, controlling inoltre il segnale che proviene dal nastro originale.
TELECOMANDO
Il telecomando serve per tutte le funzioni principali del NAD C320 vanta inoltre telecomandi supplementari per i sintonizzatori, i riproduitori per cassette e CD della NAD. Funzione sono ad una distanza massima di 5 metri.
Per garantire la massima durata di funzionamento si raccomandano batterie alcaline. Lo scomparto sul retro del telecomando va dotato di due batterie AAA (R 03). Quando si sostituiscono le batterie, controllare sempre che siano state infilate nel verso giusto, come appunto indicate all'internalo dello scomparto portabatterie. Vi preghiamo di fare riferimento allesezioni precedenti del Manualletto per una descrizione più completinga di tutte le singole funzioni.
NOTA: Il telecomando fornito con il C320 è del tipo universale NAD, realizzato specificamente in modo che funzioni perfettamente con moltissimi modelli NAD. Alcuni pulsanti del trasmettitore non sono abilitati in quanto le relative funzioni non trovano risconto nel C320.
La funzione di Stand-by (pulsante verde grande), il selettore input Video 2 e Video 3 e gli altri pulsanti per gli altoparlanti (Speakers) A e B sul telecomando non funzionano con il C320.
I pulsanti dei selettori per l'input espletano le medesime funzioni di quelli con pari etichettatura sul pannello anteriore. Vi sono alcune differenze e funzioni supplementari ammesse con il telecomando.
TUNER AM, TUNER FM
(SINTONIZZATORE AM E SINTONIZZATORE FM)
Selezione l'input del sintonizzatore sul NAD C320 e le gamme d'onda AM oppure FM su un sintonizzatore分校ato NAD con telecomando.
"MUTE"
Premere il pulsante "MUTE" per interrompere provisoriamente il suonoagli altoparlanti e alla cuffia. Il modo di tacitazione "Mute" è indicato dal lampeggio del LED input attivo. Ripremere "MUTE" per ripristinare il suono. Con la tacitazione non si pregiudica la registrazione in corso con gli output "Tape", ma si pregiudica il segnale che viene portato all'output del preamplificatore (Pre Out).
L'impostazione del volume viene regolata tramite il dato.
MASTER VOLUME con se t per augmentare o diminuire il volume. La manopola per il dato motorizzato del volume sul pannello indica il livello impostato.
Oltre ai comandi relativi all'amplificatore NAD C320, vi sono altri pulsante che azionano la maggior parte dei riproduitori NAD per CD e per cassette con Nad-Link.
COMANDI PER LA REGOLAZIONE DEL SINTONIZZATORE
(per impiego sul sintonizzatore NAD).
LINEA selezione una linea di stazioni preimpostate.
"PRESET" PRESELEZIONE oppure selezione rispettovamente la preimpostazione di una stazione con numero superiore oppure inferiore.
COMANDO RIPRODUTTORE PER CD
(per impiego con riproduktore per CD NAD).
inserisce la Pausa.
■ inserisce Stop.
/ inserisce Ascolto e permette la commutazione tra Ascolto e Pausa.
oppure inserisce il salto di una pista (Track Skip): Premere una volta per passare alla pista successiva oppure per ritornare all'inizio della pista precedente o quella in ascolto. Il commande NEXT DISC permette di passare al disco successivo (cambiadischi CD NAD).
COMANDI PER IL RIPRODUTTORE PER CASSETTE
(Per impiego conlettori per cassette NAD a singolo (DECK B) o doppio dato di trascinamento (A e B))
oppure inserisce Ascolto Normale e Ascolto ad Inversione.
- /Ⅱ Registrazione / Pausa. Premere per portare il riproduktore per cassette nel modo registrazione-pausa. Premere Ascolto per iniziare la registrazione.
interrompe I'ascolto o la registrazione.
inseisce Riawolgimento.
inserisce Avanzamento rapido.
NOTA: La luce diretta o un'illuminazione molto forte possono pregiudicare la "portata" operativa e l'angolo attivo del telecomando.
| RICERCA GUASTI |
| Problema | Causa | Soluizione |
| NON VI E' SUONO | • Cavo alimentazione C.A. scollegato, oppure non vi è tensione
• Selezionato "Monitor Tape 1"
• "Mute" inserito
• Collegamenti posteriori amplificatori Pre-out/Main-in non in dotazione
• Cuffia inserita | • Controllare che il cavo C.A. sia collegato e che l'apparecchiatura sa in tensione
• Disabilitazione del modo "Tape 1 Monitor"
• Spagnere il "Mute"
• Montare i collegamenti
• Scollegare la cuffia |
| NON SI HA SUONO DA UN CANALE | • Comando "Balance" non centrato
• Altoparlante non collegato come prescritto oppure danneggiato.
• Cavo input scollegato o danneggiato | • Centrare il commando "Balance"
• Controllare le connessioni e gli altoparlanti
• Controllare i cavi e le connessioni |
| IMMAGINE DEBOLE BASSI STEREO DIFFUSO | • Altoparlanti collegati fuori fase | • Controllare le connessioni a tutti gli altoparlanti dell'impianto |
| MANCATO FUNZIONAMENTO DEL TELECOMANDO | • Batterie scariche o non inserte come prescritto
• Finestrelle trasmettitore o ricevitore ad infrarossi "IR" ostruite
• Ricevitore infrarossi IR direttamente esposto ai raggi solari oppure luce ambiente molto forte | • Controllare o sostuire le batterie
• Eliminare l'obstruzione
• Collocare l'unità lontano dal sole; ridurre l'intensità luminosa dell'ambiente |
| IL LED DI ALIMENTAZIONE/PROTEZIONE SI ACCENDE CON LUCE ROSSA DURANTE IL FUNZIONAMENTO | • L'amplificatore si è surriscaldato
• L'impedenza totale degli altoparlanti è troppo Bassa | • Spagnere l'amplificatore ed assicurarsi che le sfinestrature di ventilatore sulla e molto l'amplificatore non siano intasate. Riaccendere l'amplificatore quando si è raffreddato
• Assicurarsi che l'impenenza totale degli altoparlanti non sia inferiore a 4 ohm |
