MANUALE UTENTE S300 NAD

Manuale delle Istruzioni

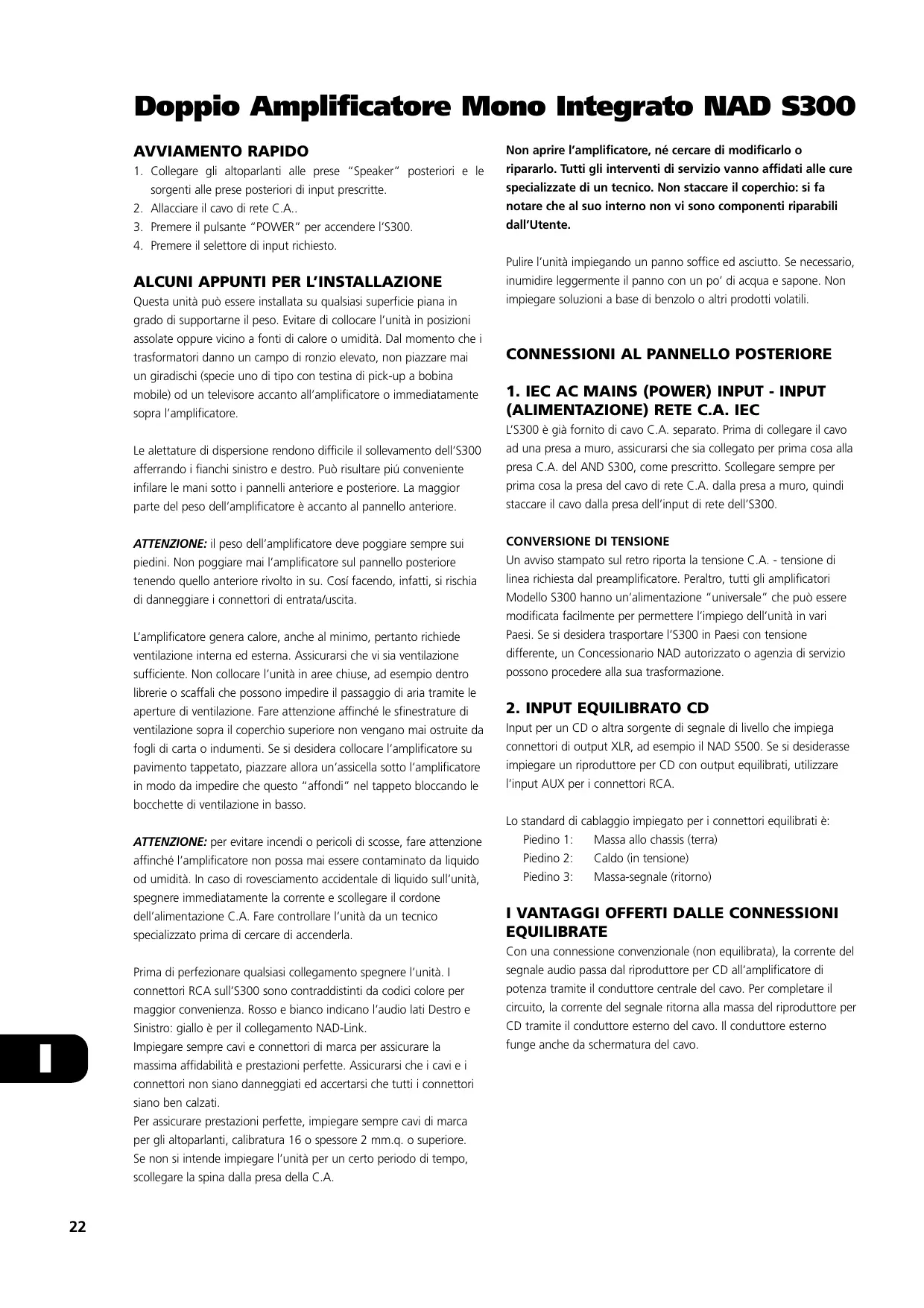

Doppio Amplificatore Mono Integrato NAD S300 AVVIAMENTO RAPIDO

1. Collegare gli altoparlanti alle prese “Speaker” posteriori e le

sorgenti alle prese posteriori di input prescritte.

2. Allacciare il cavo di rete C.A..

3. Premere il pulsante “POWER” per accendere l’S300.

4. Premere il selettore di input richiesto.

ALCUNI APPUNTI PER L’INSTALLAZIONE

Questa unità può essere installata su qualsiasi superficie piana in grado di supportarne il peso. Evitare di collocare l’unità in posizioni assolate oppure vicino a fonti di calore o umidità. Dal momento che i trasformatori danno un campo di ronzio elevato, non piazzare mai un giradischi (specie uno di tipo con testina di pick-up a bobina mobile) od un televisore accanto all’amplificatore o immediatamente sopra l’amplificatore. Le alettature di dispersione rendono difficile il sollevamento dell’S300 afferrando i fianchi sinistro e destro. Può risultare piú conveniente infilare le mani sotto i pannelli anteriore e posteriore. La maggior parte del peso dell’amplificatore è accanto al pannello anteriore. ATTENZIONE: il peso dell’amplificatore deve poggiare sempre sui piedini. Non poggiare mai l’amplificatore sul pannello posteriore tenendo quello anteriore rivolto in su. Cosí facendo, infatti, si rischia di danneggiare i connettori di entrata/uscita. L’amplificatore genera calore, anche al minimo, pertanto richiede ventilazione interna ed esterna. Assicurarsi che vi sia ventilazione sufficiente. Non collocare l’unità in aree chiuse, ad esempio dentro librerie o scaffali che possono impedire il passaggio di aria tramite le aperture di ventilazione. Fare attenzione affinché le sfinestrature di ventilazione sopra il coperchio superiore non vengano mai ostruite da fogli di carta o indumenti. Se si desidera collocare l’amplificatore su pavimento tappetato, piazzare allora un’assicella sotto l’amplificatore in modo da impedire che questo “affondi” nel tappeto bloccando le bocchette di ventilazione in basso. ATTENZIONE: per evitare incendi o pericoli di scosse, fare attenzione affinché l’amplificatore non possa mai essere contaminato da liquido od umidità. In caso di rovesciamento accidentale di liquido sull’unità, spegnere immediatamente la corrente e scollegare il cordone dell’alimentazione C.A. Fare controllare l’unità da un tecnico specializzato prima di cercare di accenderla. Prima di perfezionare qualsiasi collegamento spegnere l’unità. I connettori RCA sull’S300 sono contraddistinti da codici colore per maggior convenienza. Rosso e bianco indicano l’audio lati Destro e Sinistro: giallo è per il collegamento NAD-Link. Impiegare sempre cavi e connettori di marca per assicurare la massima affidabilità e prestazioni perfette. Assicurarsi che i cavi e i connettori non siano danneggiati ed accertarsi che tutti i connettori siano ben calzati. Per assicurare prestazioni perfette, impiegare sempre cavi di marca per gli altoparlanti, calibratura 16 o spessore 2 mm.q. o superiore. Se non si intende impiegare l’unità per un certo periodo di tempo, scollegare la spina dalla presa della C.A.

Non aprire l’amplificatore, né cercare di modificarlo o ripararlo. Tutti gli interventi di servizio vanno affidati alle cure specializzate di un tecnico. Non staccare il coperchio: si fa notare che al suo interno non vi sono componenti riparabili dall’Utente. Pulire l’unità impiegando un panno soffice ed asciutto. Se necessario, inumidire leggermente il panno con un po’ di acqua e sapone. Non impiegare soluzioni a base di benzolo o altri prodotti volatili.

L’S300 è già fornito di cavo C.A. separato. Prima di collegare il cavo ad una presa a muro, assicurarsi che sia collegato per prima cosa alla presa C.A. del AND S300, come prescritto. Scollegare sempre per prima cosa la presa del cavo di rete C.A. dalla presa a muro, quindi staccare il cavo dalla presa dell’input di rete dell’S300.

CONVERSIONE DI TENSIONE

Un avviso stampato sul retro riporta la tensione C.A. - tensione di linea richiesta dal preamplificatore. Peraltro, tutti gli amplificatori Modello S300 hanno un’alimentazione “universale” che può essere modificata facilmente per permettere l’impiego dell’unità in vari Paesi. Se si desidera trasportare l’S300 in Paesi con tensione differente, un Concessionario NAD autorizzato o agenzia di servizio possono procedere alla sua trasformazione.

2. INPUT EQUILIBRATO CD

Input per un CD o altra sorgente di segnale di livello che impiega connettori di output XLR, ad esempio il NAD S500. Se si desiderasse impiegare un riproduttore per CD con output equilibrati, utilizzare l’input AUX per i connettori RCA. Lo standard di cablaggio impiegato per i connettori equilibrati è: Piedino 1: Massa allo chassis (terra) Piedino 2: Caldo (in tensione) Piedino 3: Massa-segnale (ritorno)

I VANTAGGI OFFERTI DALLE CONNESSIONI

EQUILIBRATE Con una connessione convenzionale (non equilibrata), la corrente del segnale audio passa dal riproduttore per CD all’amplificatore di potenza tramite il conduttore centrale del cavo. Per completare il circuito, la corrente del segnale ritorna alla massa del riproduttore per CD tramite il conduttore esterno del cavo. Il conduttore esterno funge anche da schermatura del cavo. Quando due componenti audio sono collegati insieme, rumorosità e ronzio di fuga possono scorrere sulle guaine dei cavi affiancandosi alla corrente audio di ritorno. La distorsione e il rumore risultanti possono dipendere dall’orientamento delle prese C.A.. I progettisti di alcuni cavi audio combattono questa contaminazione lasciando la schermatura staccata su un’estremità. Dal momento che la schermatura è collegata a massa sono su un’estremità, le prestazioni di un cavo siffatto possono dipendere dalla direzione della sua connessione, ovvero se o meno la schermatura è allacciata a massa sul riproduttore per CD o sull’amplificatore. Una connessione equilibrata a tre cavi evita tutte queste incertezze. Le correnti di segnale “caldo” e di ritorno passano entrambe lungo i conduttori interni. La schermatura separata del cavo, collegata ad ambo le estremità contro il telaio dell’amplificatore, protegge il segnale audio da tutti i tipi di interferenza e ronzio dell’alimentazione.

Input per il segnale audio da un VCR stereo (o ricevitore TV stereo/satellite/cavo) o altra sorgente audio di livello. Impiegando doppi cavi RCA-RCA, collegare “Audio Outputs” sinistro e destro dell’unità a questi input. NOTA: questi sono solo input audio.

4. “AUX INPUT” - INPUT GRUPPI AULISIARI

Input per segnali input livello (in un punto determinato di una linea di trasmissione) supplementari, quali CD, senza output bilanciato. Impiegare un doppio cavo RCA-RCA per collegare gli “Audio Outputs” sinistro e destro dell’unità ausiliaria a questi input.

5. INPUT DEL SINTORIZZATORE

Input per il sintonizzatore o altra fonte di segnale di livello. Impiegare un doppio cavo RCA-RCA per collegare gli “Audio Outputs” sinistro e destro del sintonizzatore a questi input.

6. TAPE, “TAPE RECORD”

Connessioni per registrazione ed ascolto analogici ad un registratore a nastro di qualsiasi tipo. Impiegando doppi cavi RCA-RCA, collegare “Audio Outputs” sinistro e destro del registratore ai connettori “TAPE” per l’ascolto e controllo del nastro. Collegare “Audio Inputs” sinistro e destro del registratore ai connettori “TAPE REC” per la registrazione.

Terminali per altoparlanti con impedenza di 4 o piú ohm. Collegare l’altoparlante destro ai terminali marcati “R +” ed “R -”, assicurandosi che “R +” sia collegato al terminale “+” sull’altoparlante, con “R -” collegato al terminale “-” dell’altoparlante. Collegare i terminali marcati “L +” ed “L -” in pari modo all’altoparlante sinistro. Impiegare sempre cavo trefolato heavy duty (calibratura 16/2 mm.q. o superiore) per collegare gli altoparlanti dell’S300. I terminali a morsetto per l’alta corrente possono essere impiegati quali terminali a vite per quei cavi con connettori o capocorda a forcella oppure a piedini, oppure infine per cavi con fili scoperti.

CONNETTORI A FORCELLA

Devono essere infilati sotto la boccola a vite del terminale che va poi serrata a fondo. Assicurarsi che il connettore sia ben saldo e che la parte scoperta in metallo dei capicorda a forcella non possa toccare il pannello posteriore o altri connettori, poiché si corre il rischio di seri danni.

FILI SCOPERTI E CONNETTORI A PIEDINI

I fili scoperti e le connessioni a piedini vanno infilati nel foro nel gambo del terminale. Svitare la boccola in plastica dei terminali degli altoparlanti per scoprire il foro nel gambo della vite. Infilare il piedino o il cavo scoperto nel foro e fissare il cavo serrando la boccola del terminale. Assicurarsi sempre che il metallo denudato dei cavi degli altoparlanti non possono venire in contatto con il pannello posteriore o con altri connettori. Assicurarsi che vi sia solo un centimetro di cavo o piedino scoperto, controllando inoltre che i cavi degli altoparlanti non abbiano trefoli allentati.

L’S300 è dotato di un terminale a MASSA sul quadro posteriore. Il terminale è collegato direttamente allo chassis dell’S300. In caso di ronzio o altri disturbi radio, consigliamo di collegare questo terminale ad una terra reale, quale ad esempio un bastone con rivestimento in rame, piantato profondamente nel terreno.

Il connettore NAD-Link viene impiegato per trasmettere comandi dal telecomando alle/dalle altre unità dotate di connettori NAD-Link. Ciò permette il comando centralizzato di un sistema completo, oppure il comando del sistema da piú di un ambiente. Per assicurare un funzionamento perfetto con le altre unità, collegare il “NAD-Link OUT” dell’S300 al “NAD-Link IN” sull’altra unità. I connettore “NADLink” possono essere concatenati “IN” ad “OUT” pertanto è possibile comandare un intero sistema tramite i telecomandi di un’unità. Una sola connessione NAD-Link da un sistema hi-fi in un altro ambiente permette il telecomando di sistemi pluriambienti. Premendo il pulsante POWER una seconda volta si accende l’unità. Il LED blu sopra il pulsante POWER si accende. Dopo una pausa per riequilibrare tutti i circuiti, i relè passano in posizione aperta per il segnale agli altoparlanti, e il LED si spegne. Premendo il pulsante POWER una seconda volta di spegne l’amplificatore. Il LED Power è scuro quando l’amplificatore è acceso; passa a luce blue quando si trova nel modo di attesa “Standby” e durante la fase di avviamento. In caso di un cortocircuito nei cavi degli altoparlanti, il LED lampeggia per confermare che il modo di protezione è attivo.

Quando si accende l’unità premendo il pulsante POWER, il CD viene sempre selezionato quale input attivo, condizione questa che è evidenziata dall’accensione del LED sopra il pulsante CD.

Premendo il pulsante “Standby” sul telecomando mentre l’S300 è acceso lo si porta nel modo di attesa: il LED sopra il pulsante POWER si accende. Ciò conferma che l’S300 riceve corrente, ma il sistema si trova nel modo di attesa. Quando l’S300 viene poi riacceso con il pulsante di attesa, la memoria interna sceglie l’input che era attivo all’atto del passaggio al modo di attesa. Se si spegne e si riaccende l’unità tramite il pulsante POWER sul quadro anteriore, questa memoria allora viene cancellata, pertanto l’unità entra in funzione nel modo CD. Trovandosi nel modo di attesa è possibile premere qualsiasi dei pulsanti selettori degli input sul quadro anteriore per “risvegliare” l’S300 con tale input attivo. ATTENZIONE: nel modo di attesa, l’alimentazione è sempre portata all’S300. Si raccomanda però si spegnerlo impiegando il pulsante “POWER” sul pannello anteriore quando non si intende utilizzarlo per parecchio tempo.

EQUILIBRIO ACUSTICO E VOLUME

EQUILIBRIO L’S300 è progettato senza comando di regolazione dell’equilibrio. Dal momento che l’ascolto viene sempre effettuato dalla posizione ottimale tra gli altoparlanti, abbiamo deciso di tralasciare di proposito questo comando che, a volte, può dare disturbi.

Il comando “VOLUME” regola l’intensità sonora totale dei segnali alimentati agli altoparlanti. E’ condotto da un motorino e può essere regolato dal telecomando. Il comando “VOLUME” non ha alcun effetto sulle registrazioni effettuate impiegando l’output del nastro.

Sensore per ricevere i segnali ad infrarossi dal telecomando. Il LED sopra il sensore lampeggia quando si riceve un segnale dal telecomando, anche se il segnale è diretto ad un’altra unità NAD, esempio tramite il NAD-LINK.

Questi pulsanti selezionano l’input attivo all’S300 e il segnale trasmesso agli altoparlanti, all’output “Tape Rec”. I LED sopra ciascun pulsante indicano quale input è stato selezionato in un dato momento. CD Seleziona l’input CD (solo equilibrato) (oppure altra sorgente di livello) collegata alle prese CD equilibrato quale input attivo. VIDEO Seleziona il VCR (oppure ricevitore stereo TV/Satellite/Cavo) collegato alle prese VCR quale input attivo. AUSILIARIO Selezionare una sorgente di livello collegata alle prese AUX, quale un riproduttore per CD senza output equilibrati, quale input attivo. SINTONIZZATORE Sceglie il sintonizzatore (o altra sorgente di livello) collegato alle prese “Tuner” quale input attivo. FUNZIONI NASTRO

3. “TAPE MONITOR” - CONTROLLO DEL

NASTRO Sceglie l’output dal registratore quando si ascoltano nastro o si controllano registrazioni tramite le prese “Tape”. Premere una volta il pulsante “TAPE MONITOR” per selezionarlo; ripremerlo poi per ritornare alla selezione normale di input. “TAPE MONITOR” è una funzione per il controllo del nastro che non esclude la selezione attuale di input. Ad esempio, se il CD si trova in condizione di input attivo quando si seleziona “TAPE MONITOR”, il segnale per il CD continua ad essere selezionato e trasmesso alle prese “TAPE REC”, ma è il suono dal registratore collegato a “Tape” che viene ascoltato dagli altoparlanti. Per indicare chiaramente quale input è attivo nel modo Tape Monitor, la relativa spia rimane accesa.

COME EFFETTUARE UNA REGISTRAZIONE

Selezionando una qualsiasi sorgente, il relativo segnale viene portato direttamente anche al registratore collegato agli output “TAPE REC” per la registrazione.

Si fa notare che l’S300 non ha amplificazione fono RIAA incorporata. Se si desidera ascoltare dischi LP, occorre allora aggiungere un preamplificatore fono separato, quale ad esempio un NAD PP1. Il preamplificatore fono può essere collegato all’input AUX oppure VIDEO.

TELECOMANDO Il telecomando serve per tutte le funzioni principali dell’S300: vanta inoltre telecomandi supplementari per i sintonizzatori, i riproduttori per cassette e CD della NAD. Per garantire la massima durata di funzionamento si raccomandano batteriee alcaline. Due batterie AAA (LR03) vanno caricate nel portabatterie del telecomando. Quando si sostituiscono le batterie, controllare sempre che siano state infilate nel verso giusto, come appunto indicato all’interno dello scomparto portabatterie. Vi preghiamo di fare riferimento alle sezioni precedenti del Manualetto per una descrizione piú completa di tutte le singole funzioni. NOTA: il telecomando fornito è quello definito “NAD universale”: può infatti essere impiegato su qualsiasi sistema NAD a telecomando. E’ possibile che alcune delle funzioni non siano disponibili sulla Vs. unità S300. STANDBY (ATTESA) Porta l’S300 da Acceso a Modo di Attesa. (Attenzione: spegnere l’S300 tramite il pulsante POWER sul pannello anteriore quando si intende lasciarlo spento per parecchio tempo). “MUTE” Premere il pulsante “MUTE” per interrompere provvisoriamente il suono agli altoparlanti. Ripremere il pulsante “MUTE” per ripristinare il suono. VIDEO 1 Seleziona VIDEO quale input attivo. VIDEO 2 e 3 Non sono abilitati sull’S300. DISC Non attivo con l’S300. “CD” Seleziona il CD quale input attivo. TUNER FM Seleziona l’input del sintonizzatore sull’S300 e la gamma di lunghezze d’onda FM su un sintonizzatore NAD separato. TUNER AM Seleziona inoltre l’input del sintonizzatore sull’S300 e la gamma di lunghezze d’onda AM su un sintonizzatore NAD separato. “AUX” Seleziona l’”Aux” quale input attivo. “TAPE 1” Seleziona “TAPE MONITOR” quale input attivo. Premerlo per selezionare e ripremerlo per ritornare alla selezione dell’input normale. TAPE 2 Non attivo con l’S300. L’impostazione del volume viene regolata tramite il comando MASTER VOLUME con per aumentare o diminuire il volume. La manopola per il comando motorizzato del volume sul pannello indica il livello impostato. Oltre ai comandi relativi all’amplificatore S300, vi sono altri pulsanti che azionano la maggior parte dei riproduttori NAD per CD, sintonizzatori e riproduttori per cassette con NAD-Link.

COMANDI PER IL RIPRODUTTORE PER

CASSETTE (Per impiego con lettori per cassette NAD a singolo (DECK B) o doppio comando di trascinamento (A e B) inserisce Reverse Play oppure Forward Play (ascolto convenzionale o in retromarcia). Record/Pause. Premere per portare il lettore nel modo di pausa durante la registrazione. Premere “PLAY” per iniziare la registrazione. arresta la riproduzione o la registrazione. inserisce Rewind (riavvolgimento). inserisce Fast Forward (avanzamento rapido). TUNER CONTROL

COMANDI PER LA REGOLAZIONE DEL

SINTONIZZATORE (per impiego sul sintonizzatore NAD) LINEA Seleziona una linea di stazioni preimpostate. PRESET Seleziona rispettivamente le preimpostazioni delle stazioni con numero inferiore o superiore.

COMANDO RIPRODUTTORE PER CD

(per impiego con riproduttore per CD NAD) inserisce la pausa “Pause” inserisce l’arresto Stop inserisce Play o commuta tra Play e Pause inserisce Track skip (salto della pista). Premere una volta per ritornare all’inizio della pista in ascolto, o per passare alla pista precedente oppure per passare a quella successiva. Il comando “NEXT DISC” permette di passare al disco successivo (cambiadischi CD NAD). NOTA: la luce diretta o un’illuminazione molto forte possono pregiudicare la “portata” operativa e l’angolo attivo del telecomando. RICERCA GUASTI Problema Causa Soluzione

• Cavo alimentazione C.A. scollegato oppure tensione non allacciata
• Selezionato “TAPE MONITOR”
• Fusibile interno saltato

• Controllare che il cavo C.A. sia collegato e che l’apparecchiatura sia in tensione
• Disabilitazione del modo “TAPE MONITOR”
• Interpellare il Concessionario NON SI OTTIENE SUONO DA UN CANALE

• Altoparlante non collegato come prescritto oppuredanneggiato
• Cavo input scollegato o danneggiato

• Controllare le connessioni e gli altoparlanti

• Altoparlanti collegati fuori fase

• Controllare le connessioni a tutti gli altoparlante dell’impianto

• Batterie scariche o non inserite come prescritto
• Finestrelle trasmettitore o ricevitore ad infrarossi “IR” ostruite

• Controllare o sostituire le batterie

• Controllare i cavi e le connessioni

• Eliminare l’ostruzione
