KW800E - Fräsmaschine BLACK & DECKER - Kostenlose Bedienungsanleitung

Produkttyp	Oberfräse
Marke	Black & Decker
Modell	KW800E
Nennleistung	800 W
Versorgungsspannung	230 V ~ 50 Hz
Leerlaufdrehzahl	10 000 - 30 000 U/min (variabel)
Spannzangenaufnahme	6 mm (1/4")
Tauchtiefe	35 mm
Basisdurchmesser	160 mm
Gewicht	3,4 kg
Abmessungen (L x B x H)	280 x 180 x 220 mm
Basistyp	Feste Basis
Hauptfunktionen	Fräsen, Nuten, Profilieren, Kopieren
Tiefeneinstellung	Mikrometrisch mit Anschlag
Spindelarretierung	Ja, zum Fräserwechsel
Schalter	Mit Einschaltsperre
Absauganschluss	Durchmesser 35 mm
Schalldruckpegel (LpA)	85 dB(A)
Vibrationspegel	5,0 m/s²
Wartung und Reinigung	Nach jedem Gebrauch die Lüftungsschlitze entstauben; die Basis mit einem feuchten Tuch reinigen
Sicherheit	Sicherheitsschalter; Spindelarretierung; Schutzbrille und Maske tragen
Ersatzteile und Reparaturfähigkeit	Kohlebürsten, Fräser, Spannzangen als Ersatzteile erhältlich; Reparatur durch autorisiertes Service-Center
Garantie	2 Jahre

Häufig gestellte Fragen - KW800E BLACK & DECKER

Wie hoch ist die Motorleistung des Black & Decker KW800E?

Der Motor leistet 800 W und ist für das Fräsen von Weich- und Hartholz geeignet.

Welche Fräsertypen kann ich mit dieser Oberfräse verwenden?

Diese Oberfräse akzeptiert Fräser mit einem Schaft von 6 mm (1/4 Zoll). Verwenden Sie Standard-Holzfräser.

Wie stelle ich die Schnitttiefe ein?

Drehen Sie das mikrometrische Einstellrad oben an der Maschine. Ziehen Sie den Feststellhebel an, sobald die gewünschte Tiefe erreicht ist.

Ist die Drehzahl variabel?

Ja, die Drehzahl ist über das Einstellrad am Gehäuse von 10 000 bis 30 000 U/min variabel.

Wie wechsle ich den Fräser?

Trennen Sie das Werkzeug vom Stromnetz. Drücken Sie den Spindelarretierungsknopf, lösen Sie dann die Spannmutter mit dem mitgelieferten Schlüssel. Setzen Sie den neuen Fräser ein und ziehen Sie ihn fest.

Kann ich eine Kopierführung verwenden?

Ja, die Basis ist mit einer Standard-Kopierführung kompatibel (optionales Zubehör).
Sie können auch einen Parallelanschlag befestigen.

Wie warte ich die Kohlebürsten?

Die Kohlebürsten sollten alle 50 Betriebsstunden überprüft werden. Ersetzen Sie sie, sobald sie auf weniger als 5 mm abgenutzt sind. Verwenden Sie Original-Black & Decker-Bürsten.

Verfügt die Oberfräse über ein Absaugsystem?

Ja, ein Absauganschluss von 35 mm ist integriert, um einen Werkstattsauger anzuschließen.

Wie schwer ist das Werkzeug?

Das Werkzeug wiegt ca. 3,4 kg, was es handlich und dennoch stabil im Gebrauch macht.

Wo finde ich die ausführliche Bedienungsanleitung?

Die vollständige Anleitung ist kostenlos online auf notice-facile.com als PDF verfügbar.

BEDIENUNGSANLEITUNG KW800E BLACK & DECKER

Wir gratulieren Ihnen zu Ihrem neuen Black & Decker Produkt. Bitte lesen Sie die Sicher-heitshinweise und die Gebrauchsanweisung vor dem Gebrauch sorgfältig durch. Falls Sie nach dem Lesen dieser Bedienungsanleitung noch Fragen haben, dann zögern Sie nicht den Zentralkundendienst anzurufen, dessen Telefonnummer Sie auf der Rückseite dieser Bedienungsanleitung finden. Sie können auch eine unserer Vertrags-Werkstätten anrufen. Deren Telefonnummern und weitere Informationen sind im Internet unter www.2helpU.com verfügbar.

ΕΛΛΗΝΙΚΑ

ΣΥΓΧΑΡΗΤΗΡΙΑ!

Bedienungsanleitung für Handoberfräsen

SICHERHEITSHINWEISE

Achtung! Beim Arbeiten mit elektrischen Geräten sollten Sie die folgenden vorbeugenden Sicherheitsrichtlinien unbedingt einhalten, um die Gefahr von Feuer, elektrischem Schlag und körperlichen Verletzungen zu vermeiden. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

Für sicheres Arbeiten:

• Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich erhöht die Unfallgefahr.
• Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benutzen Sie Elektrowerkzeuge nicht in Bereichen, wo Feuer- oder Brandgefahr bestehen könnte.
• Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel mit Rohren, Heizkörpern, Herden, Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI)-Schutzschalters erhöht werden.
• Halten Sie Kinderfern. Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.
• Bewahren Sie Ihre Werkzeuge sicher auf. Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.
• Überlasten Sie Ihr Werkzeug nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie das richtige Werkzeug. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Benutzen Sie Werkzeuge nicht für Zwecke und Arbeiten, für die sie nicht bestimmt sind; Beispiel: Handkreissägen sollen nicht benutzt werden, um Bäume zu fällen oder um Äste zu schneiden.

• Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfaßt werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

• Benutzen Sie eine Schutzbrille. Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeiten.

• Zweckentfremden Sie nicht das Kabel. Tragen Sie das Werkzeug nicht am Kabel, und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es wird damit sicherer gehalten als von Ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen.
• Sorgen Sie für sicheren Stand. Vermeiden Sie unnormale Körperhaltungen. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.
  •Pflegen Sie Ihre Werkzeuge mit Sorgfalt. Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften und die Hinweise für Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig, und ersetzen Sie beschädigte. Halten Sie Handgriffe trocken und frei von Öl und Fett.
• Ziehen Sie den Netzstecker. Nach der Benutzung, vor der Wartung und für den Zubehörwechsel von - zum Beispiel - Sägeblättern, Bohrern, Messern usw.
• Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind.
• Vermeiden Sie unbeabsichtigten Anlauf. Tragen Sie keine an das Stromnetz angeschlossenen Werkzeuge mit dem Finger am Schalter. Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
• Verlängerungskabel im Freien. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
• Seien Sie stets aufmerksam. Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie unkonzentriert sind.
• Kontrollieren Sie Ihr Gerät auf Beschädigungen. Vor weiterem Gebrauch des Werkzeugs sind die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile

DEUTSCH

beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen in einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten läßt.

• Achtung! Zu Ihrer eigenen Sicherheit benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Werkzeughersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehörteile kann eine persönliche Verletzungsgefahr für Sie bedeuten.
• Lassen Sie Ihr Gerät von anerkannten Fachleuten reparieren. Das Elektrowerkzeug entspricht den geltenden Sicherheitsbestimmungen. Reparaturen sollen nur von qualifiziertem Personal mit Originalersatzteilen durchgeführt werden, da unsachgemäße Reparaturen Verletzungsgefahr für den Benutzer zur Folge haben können.

Bewahren Sie die Sicherheitshinweise gut auf!

ZWEIFACH-ISOLIERUNG

Ihre Oberfräse ist voll isoliert. Dies bedeutet, daß zwei voneinander unabhängige Isolierungsvorkehrungen Sie davor schützen, mit Metallteilen in Berührung zu kommen. Dies stellt für Sie einen zusätzlichen Schutz vor Stromschlägen dar.

ELEKTRISCHE SICHERHEIT

Vergewissern Sie sich, daß Ihre Netzspannung der auf dem Typenschild angegebenen Spannung entspricht.

Achtung! Ihr Gerät ist schutzgeerdet und darf nur an Schutzkontaktsteckdosen angeschlossen werden.

VERLÄNGERUNGSKABEL FÜR SCHUTZGEERDETE GERÄTE

• Verwenden Sie nur Verlängerungskabel mit Schutzleiter.
• Sie können bis zu 30 Meter Verlängerungskabel verwenden, ohne daß Ihr Gerät dabei an Leistung verliert.

Hinweis: Verwenden Sie nur wenn unbedingt erforderlich ein Verlängerungskabel. Der Einsatz eines nicht korrekten Verlängerungskabels kann zu Brandgefahr oder einem elektrischen Schlag führen. Wenn ein Verlängerungskabel verwendet werden muß, achten Sie auf die korrekte Verdrahtung und seinen guten Betriebszustand.

AUSGEDIENTE ELEKTROWERKZEUGE UND UMWELTSCHUTZ

Sollte Ihr Elektrowerkzeug eines Tages so intensiv genutzt worden sein, daß es ersetzt werden muß, oder Sie keine Verwendung mehr dafür haben, denken Sie bitte an den Umweltschutz. Elektro-Geräte gehören nicht auf den normalen Hausmüll, sondern können in umweltfreundlicher Weise verwertet werden. Fragen Sie dazu Ihren Black & Decker Händler oder den Black & Decker Zentralkundendienst.

BLACK & DECKER KUNDENDIENST

Kundenzufriedenheit mit Produkt und Service ist unser oberstes Ziel. Wann immer Sie Hilfe oder Beratung brauchen, wenden Sie sich vertrauensvoll an den Black & Decker Zentralkundendienst oder eine unserer autorisierten Vertragswerkstätten. Unsere Mitarbeiter freuen sich darauf, Ihnen unseren Service anzubieten. Mit unserer Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsansprüche ein, die Sie gegenüber dem haben, bei dem Sie das Gerät gekauft haben. Genauere Informationen über unsere Kundendienstpolitik und eine Liste der Vertrags-Werkstätten sind im Internet unter www.2helpU.com verfügbar. Alternativ können Sie unser Service- und Informationscenter anrufen, dessen Telefonnummer Sie auf der Rückseite dieser Bedienungsanleitung finden.

DIE BLACK & DECKER GARANTIE (DEUTSCHLAND)

Sollten wider Erwarten Defekte auf Grund von Material - oder Verarbeitungsfehler innerhalb von 24 Monaten nach dem Kauf auftreten, garantieren wir die kostenlose Instandsetzung des Gerätes oder nach unserer Entscheidung den kostenlosen Umtausch, vorausgesetzt: • Das Gerät wird an uns, unseren Zentralkundendienst oder eine unserer autorisierten Vertragswerkstätten mit Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) zurückgebracht. • Das Gerät wurde sachgemäß eingesetzt und nur original Black & Decker Zusatzgeräte und Zubehör wurden verwendet, welche ausdrücklich von uns

DEUTSCH

zum Betrieb mit Black & Decker Geräten als geeignet bezeichnet wurden.

- Reparaturen wurden nicht von anderen Personen vorgenommen als von unserem eigenen Service-personal oder autorisierten Vertragswerkstätten. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantie gilt nicht für das Verbrauchszubehör (Bohrer, Schrauberbits, Sägeblätter, Hobelmesser, Trennscheiben und Schleifpapier etc.). Black & Decker bietet Ihnen ein bundesweites Servicenetz durch unseren Zentralkundendienst und autorisierte Vertragswerkstätten an. Es ist unser Bestreben, Ihnen exzellenten Service, schnelle Reparaturen, umfassenden Ersatzteildienst und eine breite Zubehörpalette anzubieten. Die Anschrift unseres Zentralkundendienstes und unserer Vertragswerkstätten finden Sie im jeweils gültigen Katalog.

DIE BLACK & DECKER GARANTIE (ÖSTERREICH)

Wir gratulieren Ihnen zum Kauf dieses hochwertigen Black & Decker Gerätes. Die sorgfältige Erzeugung dieses Qualitätsproduktes erlaubt es uns, Ihnen eine verlängerte Garantiezeit von 2 Jahren ab Kaufdatum zu gewähren. Sollten daher wider Erwarten Defekte aufgrund von Material- oder Verarbeitungsfehler innerhalb dieser 2 Jahre ab Kaufdatum auftreten, so garantieren wir Ihnen die kostenlose Instandsetzung des Gerätes oder, nach unserem Ermessen, den kostenlosen Umtausch, vorausgesetzt daß:

- Das Gerät an unseren Zentralkundendienst oder an eine unserer autorisierten Vertragswerkstätten, zusammen mit der ausgefüllten und datierten Garantiekarte oder mit dem Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) retourniert wurde.

- Das Gerät sachgemäß eingesetzt wurde und nur Original Black & Decker Zusatzgeräte bzw. Zubehör verwendet wurden, welches ausdrücklich von uns für den Betrieb mit diesem Black & Decker Gerät als geeignet bezeichnet wurde.

- Reparaturen nur von Black & Decker Servicepersonal oder von unseren autorisierten Vertragswerkstätten durchgeführt wurden.

Die Garantie gilt nicht für Verbrauchszubehör, wie beispielsweise Bohrer, Sägeblätter, Hobelmesser, Trennscheiben. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

DIE BLACK & DECKER GARANTIE (SCHWEIZ)

Wir gratulieren Ihnen zum Kauf dieses hochwertigen Black & Decker Gerätes. Die sorgfältige Erzeugung

dieses Qualitätsproduktes erlaubt es uns, Ihnen eine verlängerte Garantiezeit von 2 Jahren ab Kaufdatum zu gewähren. Sollten daher wider Erwarten Defekte aufgrund von Material- oder Verarbeitungsfehler innerhalb dieser 2 Jahre ab Kaufdatum auftreten, so garantieren wir Ihnen die kostenlose Instandsetzung des Gerätes oder, nach unserem Ermessen, den kostenlosen Umtausch, vorausgesetzt daß:

• Das Gerät an eine unserer autorisierten Vertragswerkstätten, zusammen mit der ausgefüllten und datierten Garantiekarte oder mit dem Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) retourniertwurde.
• Das Gerätsachgemäß eingesetztwurde und nur Original Black & Decker Zusatzgeräte bzw. Zubehör verwendetwurden, welches ausdrücklich von uns für den Betrieb mit diesem Black & Decker Gerät als geeignet bezeichnetwurde.
• Reparaturen nur von einer unserer autorisierten Vertragswerkstätten durchgeführt wurden. Die Garantie gilt nicht für Verbrauchszubehör, wie beispielsweise Bohrer, Sägeblätter, Hobelmesser, Trennscheiben. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

TECHNISCHE DATEN

Der Geräuschpegel Ihres Gerätes entspricht den Bestimmungen der Europäischen Gemeinschaft. Zum Schutz Ihres Gehörs und wenn Sie den Geräuschpegel als unangenehm empfinden wird ein angemessener Gehörschutz empfohlen.

KW800 KW800E

Betriebsspannung (V) \~ 230 230

Leistung (W) 710800

Leerlaufdrehzahl (U/min) 30,000 8,000-30,000

BESCHREIBUNG

1. Betriebsschalter
2. Elektronische Geschwindigkeitseinstellung (KW800E)
3. Spindelverriegelung
4. Spannzangenmutter
5. Hubverriegelungshebel
6. Dreifachtiefenanschlag
7. Tiefenanschlagstange
8. Sechskant-Inbusschlüssel (zum Entfernen des Motors)
9. Flügelschraube
10. Staubsaugeradaptor
11. Kopierflansch

DEUTSCH

1. Parallelanschlag
2. Zentrierstift
3. Kurvenführungsanschlag
4. Distanzscheibe

Ihr Gerät weist entweder alle oder nur einige dieser Eigenschaften auf.
Anmerkung: Diese Bedienungsanleitung bezieht sich auch auf Katalognummern mit einem Buchstabensuffix. Genaue Einzelheiten hierzu finden Sie auf dem Verpackungskarton.

FUNKTIONSWEISE DES GERÄTES

• Spannen Sie den gewünschten Bohrer in die Spannzange.
• Stellen Sie die erforderliche Tiefe ein.
• Stellen Sie den Führungsanschlag auf die gewünschte Position ein.
• Stellen Sie den Betriebsschalter auf 'I'.
• Senken Sie die Handoberfräse und verriegeln Sie sie.

• Fräsen Sie das Werkstück.
- Lösen Sie die Hubverriegelung.
- Stellen Sie den Betriebsschalter auf '0'.

EINSPANNEN DES FRÄSWERKZEUGS

Ziehen Sie den Netzstecker aus der Steckdose.

Ist bereits ein Fräswerkzeug eingespannt, drücken Sie die Spindelverriegelung und lockern Sie mit dem mitgelieferten

Schraubschlüssel die Spannzangenmutter.

Spannen Sie das Fräswerkzeug ein. Stellen Sie sicher, daß es mindestens 3mm über dem Ende des Schafts hervorsteht.

Drücken Sie die Spindel-verriegelung und ziehen Sie die Spannzangenmutter mit dem Schraubschlüssel an.

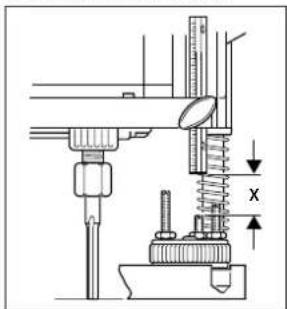

FRÄSTIEFENEINSTELLUNG

Die Frästiefe ist der Abstand (x) zwischen dem Dreifachtiefenan- schlag und der Tiefenanschlag- stange. Jedes Fräswerkzeug hat eine unter- schiedliche Länge und durch den Dreifachtiefenan-

schlag sind drei verschiedene Positionen möglich. Die Frästiefe wird mit Hilfe einer der folgenden Methoden eingestellt.

MIT EINEM HOLZSTÜCK

Die üblichste Methode ist die Verwendung eines Holzstücks als Messung wie folgt:

• Spannen Sie das Fräswerkzeug ein.
• Lockern Sie die Flügelschraube.
  • Ziehen Sie Hubverriegelungshebel nach oben.
• Senken Sie das Gerät, bis der Bohrer das Werkstück berührt.

DEUTSCH

- Schieben Sie den Hubverriegelungshebel nach unten, um das Gerät in Position zu halten.

Ziehen Sie die Tiefenanschlagstange nach oben.

Geben Sie zwischen die Tiefenanschlagstange und den Dreifachtiefenanschlag ein Stück Holz, das der gewünschten Frästiefe entspricht.

• Ziehen Sie die Flügelschraube an.
- Entfernen Sie das Holzstück.
- Ziehen Sie den Hubverriegelungshebel nach oben, um das Gerätwieder in die Ausgangsposition zu bringen.
- Bringen Sie das Gerät in Arbeitsposition und stellen Sie den Betriebsschalter auf 'I'.
- Senken Sie das Gerät auf das Werkstück und drücken Sie den Hubverriegelungshebel, damit das Gerät in dieser Position bleibt.
- Sie können jetzt das Werkstück fräsen.

MIT DER SKALENEINSTELLUNG

• Spannen Sie das Fräswerkzeug ein.
• Lockern Sie die Flügelschraube.
  • Ziehen Sie Hubverriegelungshebel nach oben.
• Senken Sie das Gerät, bis der Bohrer das Werkstück berührt.
• Schieben Sie den Hubverriegelungshebel nach unten, um das Gerät in Position zu halten.
  • Die Skala an der Tiefenanschlagstange gibt nun die Ausgangsposition an. Diese variiert, je nachdem welches Fräswerkzeug verwendet wird.

• Fügen Sie der Ausgangsposition die gewünschte Frästiefe hinzu; z. B., wenn die Skala 23mm angibt und die gewünschte Frästiefe 10mm beträgt, dann beträgt die korrekte Einstellung der Skala 23 + 10 = 33mm. Zeigt die Skala 46mm und die Frästiefe beträgt 5mm, dann beträgt die korrekte Einstellung 46 + 5 = 51mm.

• Bringen Sie die Tiefenanschlagstange auf die errechnete Einstellung.

• Stellen die Tiefenanschlagstange mit der Flügelschraube fest.
• Ziehen Sie den Hubverriegelungshebel nach oben, um das Gerät in die Ausgangsposition zu bringen.
• Lassen Sie das Gerät auf das Werkstück herunter und drücken Sie den Hubverriegelungshebel, damit das Gerät in dieser Position bleibt.
• Sie können jetzt das Werkstück fräsen.
• Um ein besseres Ergebnis zu erzielen und die Lebenszeit des Fräswerkzeugs zu verlängern, sollten Sie anstelle eines einzelnen Schnittes mehrere Schnitte vornehmen.

FEINEINSTELLUNG MIT DEM DREIFACHTIEFENANSCHLAG

einem Schrauben- zieher die

Feineinstellung

vorgenommen.

Wenn Sie im selben Werkstück mehrere Schnitte mit unterschiedlicher Tiefe vornehmen möchten, dann stellen Sie die drei Schrauben am

Dreifachtiefenanschlag entsprechend ein.

VERWENDUNG DES PARALLELANSCHLAGS

Der Parallelanschlag wird bei Parallelschnitten oder bei der Erstellung dekorativer Kanten benutzt.

Setzen Sie die beiden

mitgelieferten

Schrauben in die

Endlöcher des

Parallelanschlags

ein und

schrauben Sie sie an die

Gewindeenden

der beiden Stangen. Schieben Sie die beiden Stangen in die Rillen unten an der Handoberfräse. Stellen Sie die Führung auf den gewünschten Abstand ein und ziehen Sie die beiden Flügelschrauben an.

DEUTSCH

ALTERNATIVE ZUR VERWENDUNG DES PARALLELANSCHLAGS

Wenn kein Parallelanschlag verwendet werden kann (wie z.B. beim Fräsen von Rillen zur Stützung von Regalen am Ende eines

Bücherregals), dann können Sie ein gerades Holzstück verwenden, das als Führungskante über das Werkstück geklemmt wird.

EINSETZEN DES STAUBSAUGERADAPTORS

Mit dem Staubsaugeradaptor kann an die Fräse ein Staubsauger angeschlossen werden, damit das Werkstück sauber bleibt.

Der Staubs- augeradaptor befindet sich unten am Gerät. Setzen Sie die beiden mitgelieferten, langen Schrauben von unten in die Löcher ein; geben

Sie die beiden Muttern oben auf den Adapter und ziehen Sie die Schrauben fest.

KOPIERFLANSCH

Mit diesem Flansch können Sie aus einer Schablone eine Form ausschneiden. Die Schablone wird mit doppelseitigem Klebband oder einer Schraubzwinge über dem Werkstück befestigt. Das Fräswerkzeug geht unter dem Kopierflansch

hinaus, um das Werkstück entsprechend der Schablonenform zu fräsen. Auf diese Weise können eine Reihe Werkstücke in genau der gleichen Form erstellt werden. Der Kopierflansch wird eingesetzt, indem Sie sie mit Hilfe der beiden mitglieferten, langen Schrauben unten am Gerät anbringen.

ELEKTRONISCHE GESCHWINDIGKEITSEINSTELLUNG (KW800E)

Durch die elektronische Geschwindigkeit-seinstellung ist die für den jeweiligen Fräswerkzeugdurchmesser und das Werkstückmaterial optimale

Geschwindigkeitseinstellung möglich. Hierdurch wird das Risiko des Verbrennens des Werkstück, besonders beim Querfräsen, vermieden.

VERWENDUNG DER DISTANZSCHEIBE

Um überstehende Kanten oder Ränder zu entfernen, befestigen Sie die Distanzscheibe mit Hilfe der mitgelieferten Schrauben an der Unterseite der Fräse.

EINSATZ DES ZENTRIERSTIFTS

Mit dem Zentrierstift können Sie die Handoberfräse als Zirkel zum Fräsen, Beschriften oder zur Erstellung von

runden Mustern verwenden. Der Zentrierstift wird mit Hilfe der mitgelieferten Schraube an der Kantenführung angebracht.

KURVENFÜHRUNGSANSCHLAG

Mit dem Kurvenführungsanschlag können Sie einen gleichmäßigen Fräsabstand entlang der Kante von

DEUTSCH

Werkstücken mit unregelmäßiger Form erhalten. Sie wird wie folgt eingesetzt:

Bringen Sie mit Hilfe der beiden mitgelieferten Schrauben und Muttern die 'L'-Stange (a) am Parallelanschlag (b) an. Bringen Sie mit der

mitgelieferten Flügelschraube den Rotationsansatz (c) an der 'L'-Stange an. Stellen Sie den Parallelanschlag unten an der Fräse so ein, daß das Rad mit dem Werkstück in Kontakt ist.

FRÄSWERKZEUGE

• Montieren Sie nur Fräser mit einem Schaftdurchmesser von 6mm, 8mm oder 1/4" in die mitgelieferten Klemmhülsen der entsprechenden Größe.
  Fräswerkzeuge zum Rundfräsen, Falzfräsen und Laminieren haben entweder eine Kugellager oder einen Führungsstift zum Einsatz an der Kante des Werkstücks. Die meisten der nachfolgenden
  Fräswerkzeuge sind in zwei Ausführungen erhältlich:
  • HSS für Weicholz.
  • TCT für Hartholz, Spanplatte, Plastik und Aluminium.

No Beschreibung Zweck

1 Gerader Bohrer Rillenfräsen
2V-Rillen-Bohrer Abschrägungen, Rillen und Schrift
3 Kernbohrer Rillen, Kantenprofile und Klappverbindungen
4 Schwalbensch- Schwalbenschwanzrillen wanzbohrer

No Beschreibung Zweck

5 Rundungsbohrer Profile und Klappverbindungen

6Kehlbohrer Profile

7 Falzbohrer Falzfräsen

8 Laminatbohrer Zurückschneiden von Holz oder horizontalen Laminatansätzen

NÜTZLICHE HINWEISE

Sie können die Handoberfräse ohne Führung benutzen. Dies ist beim Beschriften von Schildern und kreativen Arbeiten nützlich. Hierbei nicht tief fräsen. Das Fräswerkzeug rotiert im Uhrzeigersinn. Für leistungs- fahigeres Fräsen führen Sie, wenn Sie vor dem

ks nach rechts. das Gerät gegen en von Innenkanten

Werkstück stehen, das Gerät von links nach rechts. - Beim Fräsen von Kanten führen Sie das Gerät gegen den Uhrzeigersinn und beim Fräsen von Innenkanten im Uhrzeigersinn.

WERKZEUGPFLEGE

Wenden Sie beim Einsatz des Gerätes keinen übermäßigen Druck an. Dadurch kann sich das Gerät überhitzen. Ist dies der Fall, dann lassen Sie es 2 Minuten ohne Belastung laufen. Sorgen sie dafür, daß die Kühlschlitze am Motor nicht blockiert werden.

EU KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, daß die folgenden Elektrowerkzeuge: KW800, KW800E der Richtlinie 98/37/EC, 89/336/EEC, EN55014, 73/23/EEC, EN50144, EN61000 entsprechen Lpa (Schalldruck) 85.5dB (A), Lpa (Schalleistung) 98.5dB (A) Gewichteter Effektivwert der Beschleunigung 2.7m/s²

Brian Cooke - Director of Engineering Black & Decker, Spennymoor, Co Durham DL166JG, UK Eine Black & Decker-Politik ist die fortlaufende Verbesserung unserer Produkte und daher nehmen wir uns das Recht, Produkt-Spezifizierungen ständig zu ändern.

REGLAGE DE LA PROFONDEUR DE COUPE

ELEKTRISCHE VEILIGHEID

ALTERNATIEVE GELEIDINGSMETHODE

DE KOPIEERGELEIDER GEBRUIKEN

PÖLYNIMURILIITTIMEN KIINNITTÄMINEN
