CUBE-15XL - Gitarrenverstärker ROLAND - Kostenlose Bedienungsanleitung

Produkttyp	Gitarrenverstärker
Marke	ROLAND
Modell	CUBE-15XL
Nennausgangsleistung	15 W
Lautsprecher	30 cm (12 Zoll)
Nenneingangspegel (INPUT)	-10 dBu / 1 MΩ
Nenneingangspegel (AUX IN)	-10 dBu
Anschlüsse	INPUT, AUX IN, RECORDING OUT/PHONES
Bedienelemente	POWER, SELECT, POWER SQUEEZER, VOLUME (CLEAN), TYPE, GAIN, VOLUME (LEAD), BASS, MIDDLE, TREBLE
Anzeigen	Kanal CLEAN (grün), Kanal LEAD (rot)
Stromverbrauch	18 W
Abmessungen (B x T x H)	335 x 240 x 335 mm
Gewicht	7,2 kg
Im Lieferumfang enthalten	Bedienungsanleitung
Kanäle	CLEAN und LEAD (4 Verzerrungstypen: OVERDRIVE, DISTORTION, METAL ZONE, EXTREME)
Power Squeezer Funktion	Reduziert die Leistung auf 2 W für einen ausgewogenen Klang bei geringer Lautstärke
Aux-Eingang	AUX IN für CD-Player oder digitales Audiogerät
Aufnahme-/Kopfhörerausgang	RECORDING OUT/PHONES (1/4" Mono-Klinke)
Stromversorgung	Netzteil über Netzkabel
Pflege und Reinigung	Weiches, trockenes Tuch; Lösungsmittel, Alkohol, Verdünnungsmittel vermeiden
Sicherheit	Nicht öffnen, vor Nässe/Regen schützen, vor Reinigung Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Wenden Sie sich an Ihren Händler oder ein autorisiertes Roland Service Center

Häufig gestellte Fragen - CUBE-15XL ROLAND

Wie schließe ich eine E-Gitarre an den CUBE-15XL an?

Schließen Sie Ihre Gitarre an den INPUT-Anschluss auf der Rückseite des Verstärkers an. Stellen Sie sicher, dass das Gerät beim Anschließen ausgeschaltet ist.

Wie verwende ich die verschiedenen Verzerrungstypen des LEAD-Kanals?

Verwenden Sie den Schalter TYPE, um zwischen OVERDRIVE, DISTORTION, METAL ZONE und EXTREME zu wählen. Stellen Sie dann den Verzerrungsgrad mit dem GAIN-Regler und die Lautstärke mit dem VOLUME-Regler des LEAD-Kanals ein.

Kann ich einen CD-Player oder Kopfhörer an diesen Verstärker anschließen?

Ja, schließen Sie einen CD-Player oder ein digitales Audiogerät an den AUX IN-Eingang an. Für Kopfhörer verwenden Sie den RECORDING OUT/PHONES-Ausgang. Beachten Sie, dass der Lautsprecher dabei stummgeschaltet wird.

Was tun, wenn kein Ton aus dem Verstärker kommt?

Überprüfen Sie, ob das Gerät eingeschaltet ist (Schalter POWER leuchtet). Stellen Sie sicher, dass die VOLUME-Regler (CLEAN oder LEAD) sowie BASS, MIDDLE und TREBLE nicht auf Null stehen. Überprüfen Sie auch die Kabelverbindungen.

Wie reduziere ich die Lautstärke, um die Nachbarn nicht zu stören?

Verwenden Sie die Power Squeezer-Funktion, um die Leistung auf 2 W zu reduzieren, was einen ausgewogenen Klang bei geringer Lautstärke ermöglicht. Sie können auch einen Kopfhörer am RECORDING OUT/PHONES-Ausgang verwenden.

Welche Vorsichtsmaßnahmen sind vor dem Abtrennen des Geräts zu beachten?

Schalten Sie das Gerät zuerst mit dem POWER-Schalter aus, ziehen Sie dann das Netzkabel aus der Steckdose. Trennen Sie auch alle Kabel, die mit anderen Geräten verbunden sind.

Wie reinige ich den CUBE-15XL?

Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch. Bei hartnäckigen Verschmutzungen verwenden Sie ein mildes, nicht scheuerndes Reinigungsmittel. Verwenden Sie niemals Benzin, Alkohol oder Lösungsmittel.

Was tun bei Kondensation im Inneren des Geräts?

Lassen Sie das Gerät einige Stunden ruhen, bis die Kondensation vollständig verdunstet ist, bevor Sie es verwenden. Dies kann nach einem Temperatur- oder Feuchtigkeitswechsel auftreten.

Kann ich Verbindungskabel mit Widerständen verwenden?

Nein, verwenden Sie keine Kabel mit Widerständen zum Anschließen dieses Geräts, da die Lautstärke sehr niedrig oder unhörbar werden kann. Verwenden Sie Standardkabel.

Wozu dient der Schalter POWER SQUEEZER?

Dieser Schalter reduziert die Ausgangsleistung des Verstärkers von 15 W auf 2 W, während die Klangqualität erhalten bleibt. Ideal zum Spielen bei geringer Lautstärke zu Hause.

BEDIENUNGSANLEITUNG CUBE-15XL ROLAND

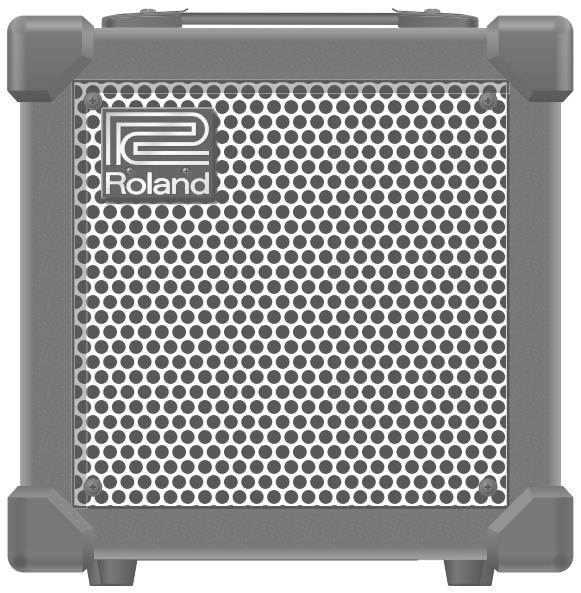

Kompakter leistungsstarker Gitarrenverträker mit 15 Watt Ausgangsleistung und 8 Zoll-Lautsprecher

• Ideal für das Üben zu Hause. Seine kompakten Maße ermöglich einen leichten Transport, so dass Sie irn immer bei sich haben können.

Umschaltbar zwischen zwei Kanälen: CLEAN und LEAD (S. 4)

• Für das Umschalten zwischen den Kanälen CLEAN und LEAD muss nur ein Knopf gedrückt werden.
• Der LEAD-Kanal bietet vier entsprechie Verzerrungssounds: OVERDRIVE, DISTORTION, METAL ZONE und EXTREME.

Power Squeezer-Funktion (S. 4)

• These Funktion ermittelicht auch bei geringer Lautstärke einen sehr rockigen Klang, als wurde der Veränder auf maximaler Leistung betriebenen werden.

Ausgestattet mit einer für Aufnahmen verwendbaren RECORDING OUT-Buchse (S. 4)

• Hier können Sie direkt Ihr Mixer oder Ihr Aufnahmegerät anschließen.
  Die Buchse kann auch zum Anschlieben eines Kopfhörpers verwendet werden, so dass Sie auch nachts üben konnen.

Ausgestattet mit einer sehr praktischen AUX IN-Buchse (S. 4)

• Diese können Sie verwenden, um von CD-Playern und MP3-Playern Musik abzuspielen und dazu zu Üben.

Lesen Sie vor der Verwendung dieser Geräts sorgfältig die folgenden Abschnittte: „SICHERER BETRIEB DES GERÄTES" und „WICHTIGE HINWEISE" (S. 2; S. 3). Diese Abschnittte enthalten wichtige Informationen über die korrekte Bedienung des Geräts. Um einen vollständigen Überblick über alle Funktionen des Geräts zu erhalten, sollen den Sie diese Bedienungsanleitung vollständig durchlesen. Bewahren Sie diese Anleitung an einem Ort auf, an dem Sie bei Bedarf schnell darauf zurückgreifen können.

ANWEISUNGEN ZUR VERMEIDUNG VON FEUER, ELEKTRISCHEM SCHLAG ODER PERSONENSCHÄDEN

Über die Hinweise WARNUNG und VORSICHT

WARNING	Wird für Anweisungen verwendet, die den Anwender vor Lebensgesefahr oder der Möglichkeit schwerer Verletzungen bei falscher Anwendung des Geräts warnen sollen.
VORSICHT	Wird für Anweisungen verwendet, die den Anwender vor Verletzungsgefahr oder der Möglichkeit von Materialschädren bei falscher Anwendung des Gerätes warnen sollen. * Als Materialschädien werden Schäden oder andere unerwänschte Auswirkungen bezeichnet, die sich auf Haus/Wohnung und die darin enthaltene Einrichtung sowie auf Nutz- oder Haustiere beziehen.

Uber die Symbole

	Das Symbol \( \bigtriangleup \) macht den Benutzer auf wichtige Anweisungen oder Warnungen aufmerksam. Die Bedeutung des Symbols wird durch das im Dreieck befindliche Zeichen festgelegt. Im Falle des links abgebildeten Symbols sind dies allgemeine Vorsichtsmaß- nahmen, Warnungen oder Gefahrenhinweise.
	Das Symbol \( \otimes \) weist den Anwender auf Vorgänge hin, die niemals ausgeführrt werden dürfen (verboten sind). Welcher Vorgang genau nicht ausgeführrt werden soll, ist an der Abbildung innerhalb des Kreises zu erkennen. Das links abgebildete Symbol bedeutet, dass das Gerät niemals auseinandergebnaut werden darf.
	Das Symbol \( \bullet \) weist den Anwender auf Vorgänge hin, die ausgeführrt werden müssen. Welcher Vorgang GENU ausgebührt werden soll, ist an der Abbildung innerhalb des Kreises zu erkennen. Das links abgebildete Symbol bedeutet, dass das Netzkabel aus der Steckdose gezogen werden muss.

BEACHTEN SIE IMMER FOLGENDES

!WARNUNG

Öffnen Sie das Gerät nicht, bzw.nehmen Sie keine internen Änderungen am Gerät vor.
Versuchen Sie nicht, das Gerät zu reparieren oder darin enthaltene Teile zu ersetzen (außer in Fälle, für die in dieser Anleitung genaue Anweisungen gegeben sind). Wenden Sie sich bezüglich jeglicher Reparaturen an ihren Fachhändler, ein Roland Service Center in Ihr frühere oder an einen der autorisierten Roland-Vertriebspartnir, die auf der Seite „Information" aufgelistet sind.
Stellen Sie das Gerät niemals in Umgebungen mit folgenden Bedingungen auf:
- Feuchtigkeit (z. B. Bäder, Waschräume, nasse Fußböden)
Dampf oder Rauch
- Hoher Salzgehalt in der Luft
Hohe Luftfeuchtigkeit
- Regen
Staub oder Sand
- Starke Vibrationen oder Erschütterungen

Achten Sie daraufuf, dass das Gerät immer waagerecht und stabil stehen. Platzieren Sie es nicht auf wackeligen Ständern oder auf schriefen Standflächen.

Das Gerätarfasschließlich an einen Netzanschluss angeschlüssen werden, der den Informationen auf der Rückseite des Geräts entspricht.

Verdrehen oder biegen Sie das Netzkabel nicht zu stark, und stellen Sie keine schweren Gegenstände auf das Kabel. Dadurch kann das Kabel beschäftigt werden, was zu Unterbrechungen und Kurzschlüssen führen kann. Schadhafte Kabel konnen Brände und elektrische Schläge verursachen!

Dieses Gerät kann einzeln oder in Kombination mit einem Verträkter und Kopfhörern oder Lautspechnern Schallpegel erzeugen, die zu dauerhaftem Gehörverlust führen können. Betrieben Sie das Gerät nicht über längerere Zeit mit hoher oder unangenehmer Lautträke. Sobald Sie eine Beeinträchtigung Ihres Gehörs oder ein Klingeln in den Ohren bemerken, sollen den Betrieb des Geräts sofort einstehen und sich an einen HNO-Artz wenden.

Stellen Sie auf thisem Gerät keine mit Flüssigkeiten gefüllten Behälter ab. Achten Sie darauf, dass in das Gerät keine Fremdkörper (z. B. brennbare Objekte, Münzen oder Drächte) oder Flüssigkeiten (z. B. Wasser oder Saft) eindringen. Dies kann zu Kurzschlüsse, Fehlfunktion oder sonstigen Störungen führen.

Wenn einer der folgenden Fälle eintritt, schalten Sie das Gerät sofort aus, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an ihren Fachhändler, ein Roland Service Center in Ihr Höhe oder an einen der autorisierten Roland-Vertriebspartner, die auf der Seite „Information" aufgelistet sind:

• Das Netzkabel oder der Stecker wurde beschädigt;
• Es tritt Rauch oder ein ungewöhnlicher Geruch auf;
• Gegenstände oder Flüssigkeiten sind in das Gerät gelangt;
• Das Gerät war Regen (oder sonstiger Feuchtigkeit) ausgesetzt;
• Das Gerät scheint nicht normal zu Funktionieren oder weist eine deutliche Änderung der Leistungsfähigkeit auf.

In Haushalten mit Kleinkindern sollte ein Erwachsener anwesend sein und den Betrieb überwachen, bis das Kind alle wesentlichen Regeln beachten kann, die für den sicheren Betrieb des Gerats unerlächlich sind.

!WARNUNG

Schützen Sie das Gerät vor starken Stößen.

(Lassen Sie es nicht fallen!)

Betrieben Sie den Netzadapter nicht zusammen mit einer zu großen Anzahl von Geräten an einer einzigen Netzsteckdose. Seien Sie besonderss vorsichtig beim Einsatz von Verlängerungskabeln. Die Gesamtleistung aller an der Veränderung betriebenen Geräte darf die für das Verlängerungskabel angegebene zulässige Leistung (Watt-/Ampère-Zahl) nicht überschrachten. Übermäßige Last kann dazu führen, dass sie die Isolierung erhitzt und ggf. schmilzt.

Bevor Sie das Gerät in einem anderen Land betreiben, wenden Sie sich an Ihnren Fachhändler, ein Roland-Service-Center in Ihrer Höhe oder an einen autorisierten Roland-Vertriebspartner, die auf der Seite „Informationen" aufgeführ sind.

VORSICH

Das Gerät und der Netzadapter sollenn so aufgestellt werden, dass deren Aufstellort oder Position nicht die erforderliche Luftzufuhr beeinträchtigt.

Halten Sie das Netzkabel stets am Stecker, wenn Sie diesen in eine Steckdose oder in das Gerät stecken oder herausziehen.

Sie sollen den das Netzkabel in regelmäßigen Abständen aus der Steckdose hersausziehen und die Kontakte am Stecker mit einem trockenen Tuch von Staub und anderen Ablagerungen befren. Ziehen Sie den Netzstecker auch dann aus der Steckdose, wenn das Gerät längerere Zeit außer Betrieb ist. Jegliche Staubansammlung zwischen Netzestecker und Steckdose kann die Isolierung beeinträchtigen und zu Bränden führen.

Sorgen Sie davon, dass Kabel und Leitungen nicht durcheinander geraten. Achten Sie zudem darauf, dass sich jegliche Kabel und Leitungen außerhalb der Reichweite von Kindern befinden.

Steigen Sie niemals auf das Gerät, und stellen Sie keine schweren Gegenstände darauf ab.

Ergreifen Sie das Netzkabel niemals mit nassen Händen, wenn Sie这点es in eine Steckdose oder in das Gerät stecken oder herausziehen.

Bevor Sie das Gerät bewegen, ziehen Sie das Netzkabel aus der Steckdose sowie alle weiteren Kabel von/zu externen Geräten hereus.

Bevor Sie das Gerät reinigen, schalten Sie es aus, undziehen Sie das Netzkabel aus der Steckdose (S.5).

Bei angekündigtem oder heraufziehendem Gewitter sollen den Sie immer den Netzstecker aus der Steckdoseziehen.

Die Kühllufter an beiden Seiten des Geräts können heißt werden, vermeiden Sie davon Verbrennungen.

Entfernen Sie auf keinen Fall die Lautspricherabdeckung oder den Lautspricher. Lautspricher nicht vom Benutzer auschausbar. Innerhalb des Gehäuses sind Strome und Spannungen vorhanden, die zu elektrischen Schlagen führen können.

Stromversorgung

• Schließen Sie这点es Gerät nicht zusammen mit elektrischen Geräten an die gleiche Netzsteckdose an, die durch einen Wechselrichter gesteuert werden (z. B. Kühlschrank, Waschmaschine, Mikrowellenherd oder Klimaanlage) oder durch einen Motor betrieben werden. Je nach Art und Weise, in der das elektrische Gerät verwendet wird, konnen die von这点em erzeugten Interferenzen in der Netzversorgung zu Fehlfunktionen oder hörbaren Störgeräuschen führen. Wenn es nicht möglich ist, eine gesonderte Steckdose zu verwenden, schalten Sie einen Netzentstörfilter zwischen这点es Gerät und die Netzsteckdose.
• Schalten Sie alle beseitigten Geräte aus, bevor Sie diesen Gerät mit anderen Geräten verbinden. Auf diese Weise konnen Sie Fehlfunktionen und/oder Schäden an den Laufsprechern oder anderen Geräten vermeiden.
• Selfbst wenn der POWER-Schalter ausgeschelt ist und die LEDs nicht mehr leuchten, bedeutet dies nicht, dass das Gerät vollständig von der Stromquelle getrennt ist. Wenn Sie das Gerät vollständig aussalten möchten, schalten Sie den POWER-Schalter aus, undziehen Sie das Netzkabel aus der Steckdose. Aus thisem Grund sollen die Steckdose, mit der das Netzkabel des Geräts verbunden ist,leitung zu erreichen und stets zugänglich sein.

Aufstellung

• Der Einsatz des Geräts in der Höhe von Leistungsverständern (oder anderen Geräten mit großen Transformatoren) kann ein Brummen verursachen. Um diese Problem zu umgehen,ändern Sie die Ausrichtung dieser Geräts, oder stellen Sie in größer Entfernung zur Störquelle auf.
• Es können Gerausche entstehen, wenn Geräte zur drahtlosen Kommunikation wie z. B. Mobiltelefone in der Umgebung theses Geräts verwendet werden. Diese Gerausche konnen bei abgehenden oder ankommenden Gesprächen oder während der Verbindung entstehen. Sollten Sie Probleme dieser Art haben, verwenden Sie die Mobilfunkgeräte in früherer Entfernung zu dieserem Gerät, oder schalten Sie sie aus.
• Setzen Sie das Gerät keinem direkten Sonnenlicht aus, stellen Sie es nichtiben Heizgeräten auf,lassen Sie es nicht in einem geschlossenen Fahrzeug liegen, und setzen Sie es auch sonst keinen extremen Temperaturen aus. Vermeiden Sie ebenfalls die Beleuchtung des Geräts durch Lichtquellen, die gewöhnlicherweise in der Nähde des Geräts eingesetzt werden (z. B. Pianoleuchten) oder durch starke Scheinwerfer, wenn dies über einen längeren Zeitraum geschieht. Übermäßige Hitze kann zu Verformungen oder Verfärbungen des Geräts führen.
• Wenn das Gerät bei einem Transport aus kalter/trockener Umgebung in eine feucht-wärme Umgebung gelangt, können sich Wassertröpfchen (Kondensation) im Geräteinneren bilden. Es konnen Schäden oder Fehlfunktionen auftreten, falls Sie versuchen, das Gerät unter diesen Bedingungen zu betreiben. Bevor Sie das Gerät verwenden, halten Sie es mehrere Stunden lang stehen, bis die Kondensation vollständig verdampf ist.
• Vermeiden Sie es, Gummi, Vinyl oder ähnliche Materialien über langere Zeiträume auf das Gerät zu legen. Diese Gegenstände konnten die Oberfläche des Geräts verfüllen oder auf andere Weise beeinträchtigen.
• Kleben Sie keine Sticker, Abziehbildner oder ähnliches auf das Gerät. Das Ablösen solcher Materialien vom Gerät können die äußere Oberfläche beschädigen.
• Je nach Material und Temperatur der Oberfläche, auf der Sie das Gerät platzieren, können dessen Gummifüsse die Oberfläche verfüllen oder beeinträchtigen. Sie können ein Stück Filz oder Stoff unter die Gummifüsse legen, um dies zu vermeiden. Achten Sie in thisem Fall jedoch daraufuf, dass das Gerät nicht wegrutschen kann.
• Stellen Sie keine mit Wasser gefüllten Behälter (z. B. Blumenvasen) auf das Gerät. Vermeiden Sie auch die Verwendung von Insektiziden, Parfüm, Alkohol, Nagellack, Sprühdosen etc. in der Höhe des Geräts. Wischen Sie jegliche auf dem Gerät vergossene Flüssigkeiten rasch mit einem trockenen, weichen Tuch ab.

Wartung

• Für die normale Reinigung wischen Sie das Gerät mit einem weichen, trockenen oder leicht angefeuchteten Tuch ab. Um hartnäckigen Schmutz zu entfernen, verwenden Sie ein mit einer milden, nicht scheuernden Seitenlösung getränktes Tuch. Wischen Sie danach sorgfältig mit einem weichen, trockenen Tuch nach.
• Verwenden Sie kein Benzin oder Verdünnungsmittel, Alkohol oder sonstige Lösemittel, um Verfährbungen und/oder Verformungen zu vermeiden.

Zusätzliche Vorsichtsmaßnahmen

• Seien Sie hinreichend vorsichtig bei Betätigung der Tasten, Regler und anderer Bedienelemente sowie beim Anschlieben von Kabeln an den Buchsen des Geräts. Ein grober Umgang kann zu Fehlfunktionen führen.
• Wenn Sie Kabel anschließen oder abziehen, ergreifen Sie das Kabel immer am Stecker – ziehen Sie niemals am Kabel. Auf diese Weise vermeiden Sie Kurzschlüsse und Schäden an den inneren Bestandteilen der Kabel.
• Wahlrend des normalen Betriebs erwartt sich das Gerät in moderatem Maße.
• Halten Sie die Lautstärke des Geräts auf einem vernünftigen Maß, um die Nachbarschaft nicht unnötig zu stären. Sie können auch Kopfhörer verwenden, sodass Sie auf ihre Umgebung keine Rücksicht zunehmen brauchen.
• Wenn Sie das Gerät transportieren müssen, verpacken Sie es wenn möglich in dem Originalkarton (einschließlich des Verpackungsmaterials), in dem es gefeliefert wurde. Anderenfalls sollenn Sie versuchen, ähnliches Packmaterial zu verwenden.
• Einige Anschlusskabel enthalten Widerstände. Verwenden Sie für Anschlüsse an thisem Gerät keine Kabel mit Widerständen. Die Verwendung solcher Kabel kann dazu führen, dass der Signalpegel sehr niedrig oder)sagar unhorbar ist. Informationen über die technischen Daten ihrer Kabel erhalten Sie vom jeweiligen Hersteller.
• Wickeln Sie das Netzkabel zum Transportieren und Lagern des Geräts um die Kabelklemme.

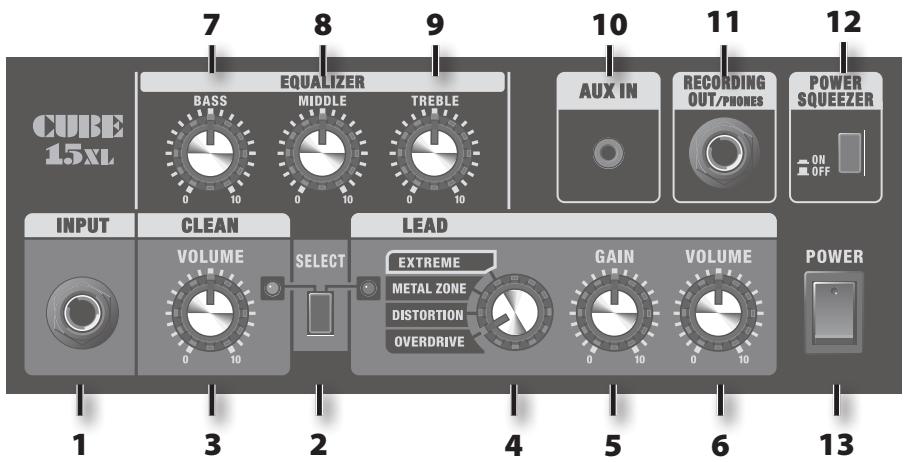

Bedienfeld

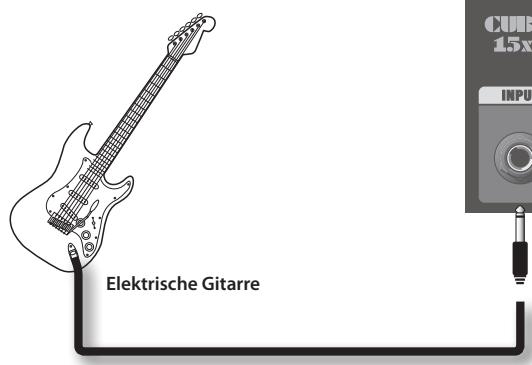

1. INPUT-Buchse

Schlieben Sie hier ihre elektrische Gitarre an.

2. [SELECT]-Schalter

Schaltet zwischen dem CLEAN- und dem LEAD-Kanal um.

Welcher Kanal ausgewähl ist, können Sie anhand der Farbe der Anzeigeleuche erkennen (CLEAN: grün, LEAD: rot).

CLEAN-Kanal

3. [VOLUME]-Regler

Regelt die Lautstärke des CLEAN-Kanals.

LEAD-Kanal

4. Typschalter

Sie können die folgenden vier Typen auswahlen.

Typ	Beschreibung
OVERDRIVE	Natuürlich verzerrter Sound, z.B. für Blues und Bluesrock.
DISTORTION	Stärkere Verzerrung, ideal für Rockmusik.
METAL ZONE	Zerrsound für Hardrock und Heavy Metal, wie beim berühmten BOSS MT-2 Metal Zone Verzerrer.
EXTREME	DER typische Death Metal-Sound, fett und brutal, trotzem sehr durchsetzungsfähig.

5. [GAIN]-Regler

Regelt den Verzerrungsgrad des LEAD-Kanals.

6. [VOLUME]-Regler

Regelt die Lautstärke des LEAD-Kanals.

EQUALIZER

7. [BASS]-Regler

Regelt den Anteil der Bass-Frequenzen.

8. [MIDDLE]-Regler

Regelt den Anteil der Mitten-Frequenzen.

9. [TREBLE]-Regler

Regelt den Anteil der hohen Frenquenzen.

• Wenn die Regler [BASS], [MIDDLE] und [TREBLE] auf null gestellt sind, wird kein Sound ausgegeben.

10. AUX IN-Buchse

Hier können Sie einen CD-Player, einen MP3-Player oder ein anderes Gerät anschließen, dessen Musikausgabe Sie mit der Gitarre begleiten können.

Es kann eine Stereo-Miniklinke angeschlossen werden. Das Ausgangssignal des Lautspechers und der Buchse RECORDING OUT/ PHONES ist jedoch mono. Verwenden Sie ein für das anzuschliebende Gerät geeignetes Kabel (als Zubehör erhältlich).

• Die Lautstärke wird über die Lautstärkereglung des angeschlossenen Geräts eingestellt.
• Wenn Verbindungskabel mit Widersständen verwendet werden, kann die Lautstärke der an die AUX IN-Buchse angeschlossenen Geräte sehr niedrig sein. Verwenden Sie in thisem Fall Kabel ohne Widersstände.

11. RECORDING OUT/PHONES-Buchse

• Verwenden von RECORDING OUT

Verwenden Sie für den Anschluss an diese Buchse Mono-Klinkenstecker. Die Lautstärke von RECORDING OUT kann mithilfe des [VOLUME]-Reglers der Kanäle CLEAN und LEAD angepasst werden, wie auf der Abbildung rechts dargestellt.

• Wenn Sie Kopfhörer verwenden,
  Schließen Sie diese an dieser Buchse an.
• Wenn die RECORDING OUT/PHONES-Buchse verwendet wird, wird über den Laufsprecher des Geräts kein Sound ausgegeben.

12. [POWER SQUEEZER]-Schalter

Durch Einschalten der Funktion Power Squeezer wird die Ausgangsleistung des Verständerkers auf 2 Watt reduziert.

Power Squeezer (für Leistungs-Absenkung) werden normalerweise bei großen Verstärkertürmen eingesetzt, um deren besten Sound (den sie bei voller Lautstärke entwickeln) auch bei geringer Lautstärke zu erhalten. Genauso Funktioniert der Power-Squeezer beim CUBE-15XL.

• Die Power Squeezer-Funktion wird auch auf Sound angewendet, der über die AUX IN-Buchse eingegt.

13. [POWER]-Schalter

Schaltet das Gerä ein und aus.

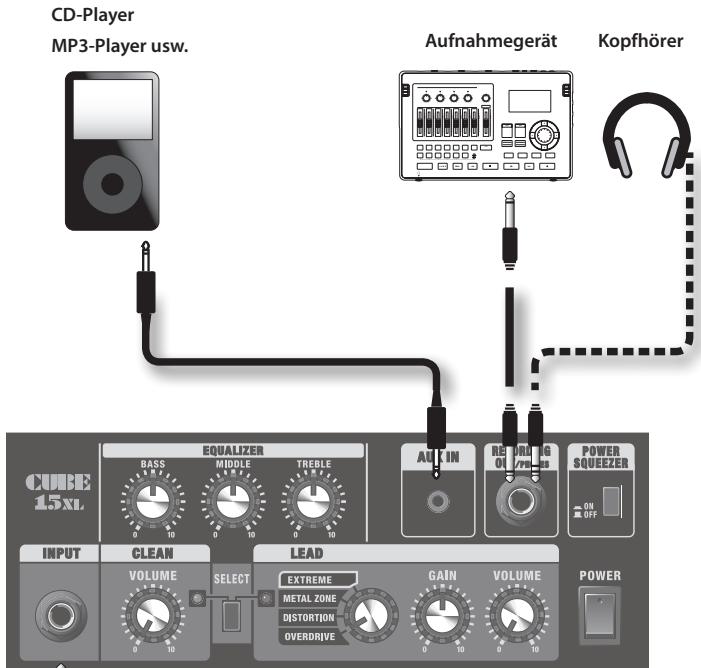

Beachten Sie beim Anschlieben von anderen Geräten an den CUBE-15XL die nebenstehende Abbildung.

• Um Fehlfunktionen und/oder Schäden an Lautsprechnern oder anderen Geräten zu vermeiden, regeln Sie stets die Lautstärke herunter, und schalten Sie alle Geräte aus, bevor Sie Verbindungen herstellen.
• Stellen Sie sichere, dass die Lautstärke der [VOLUME]-Regler für alle beteiligten Geräte auf null eingestellt ist, bevor Sie ein Gerät anschließen.
• Wenn Verbindungskabel mit Widersständen verwendet werden, kann die Lautstärke der an die AUX IN-Buchse angeschlossenen Geräte sehr niedrig sein. Verwenden Sie in thisem Fall Kabel ohne Widersände.

Ein- und Ausschalten des Geräts

Nachdem Sie die Verbindungen hergestellt haben, schalten Sie ihre Geräte in der angegebenen Reihenfolge ein. Wenn Sie die Geräte in der falschen Reihenfolge einschalten, besteht die Gefahr von Fehlfunktionen und/oder Schäden an Laufsprechern und anderen Geräten.

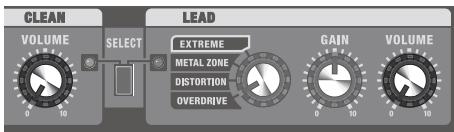

1. Achten Sie darauf, dass alle [VOLUME]-Regler am CUBE-15XL und an allen angeschlossenen Geräten auf null eingestellt sind.

1. Schalten Sie alle Geräte ein, die an der INPUT- und der AUX-IN-Buchse des CUBE-15XL angeschlossen sind.

2. Schalten Sie den CUBE-15XL ein.

3. Achten Sie immer daraufuf, die Lautstärke herunterzuregeln, bevor Sie das Gerät einschalten. Auch bei vollständig heruntergeregelter Lautstärke horen Sie beim Einschalten möglicherweise ein Gerausch, aber das ist normal und stellt keine Fehlfunktion dar.

4. Dieses Gerät ist mit einer Schutzschaltung ausgestattet. Nach dem Einsatzten tauert es einen Moment, bis das Gerät normal arbeitet.

1. Stellen Sie die Lautstärken der Geräte ein.
2. Regeln Sie vor dem Ausschalten die Lautstärken aller Geräte in Ihr System herunter, und schalten Sie dann die Geräte in umgekehrter Reihenfolge, in der sie eingeschaltet wurden, aus.
3. Wenn Sie das Gerät vollständig ausschalten möchten, schalten Sie den POWER-Schalter aus, undziehen Sie das Netzkabel aus der Steckdose. Weitere Informationen finden Sie unter „Stromversorgung" (S. 3).

CUBE-15XL

Angegebene Ausgangsleistung	15 W
Nomineller Eingangspegel	EINGANG (CLEAN-Kanal)	-10 dBu/1 MΩ
	AUX IN	-10 dBu
Lautsprecher	20 cm (8 Zoll)
Bedienelemente	[POWER]-Schalter
	[SELECT]-Schalter
	[POWER SQUEEZER]-Schalter
	<CLEAN-Kanal>	[VOLUME]-Regler
	<TLEAD-Kanal>	Typschalter (OVERDRIVE, DISTORTION, METAL ZONE, EXTREME), [GAIN]-Regler, [VOLUME]-Regler
	<BASS]-Regler, [MIDDLE]-Regler, [TREBLE]-Regler
Anzeigen	CLEAN-Kanal, LEAD-Kanal
Anschlüsse	INPUT-Buchse, AUX IN-Buchse, RECORDING OUT/PHONES-Buchse
Stromverbrauch	18 W
Abmessungen	335 (B) x 240 (T) x 335 (H) mm
	13-3/16 (B) x 9-1/2 (T) x 13-3/16 (H) Zoll
Gewicht	7,2 kg/15 lbs, 14 oz
Zubehör	Bedienungsanleitung

• 0 dBu = 0,775 Vrms
• Im Interesse der Verbesserung des Produkts konnen sich die technischen Daten und/oder das Erscheinungsbild these Geräts ohne vorherige Ankündigungändern.

Mode d'emploi

Hiermee regelt u de lage tonen.

1. [MIDDLE]-regelaar

Hiermee regelt u de middentonen.

1. [TREBLE]-regelaar

Hiermee regelt u de hoge tonen.

GERMANY/AUSTRIA Roland Elektronische

Musikinstrumente HmbH. Ostrasse 96,22844 Norderstedt, GERMANY TEL: [phone]

GREECE/CYPRUS

STOLLAS S.A

Music Sound Light
155, New National Road
Patras 26442, GREECE
TEL: [phone]

HUNGARY

Roland East Europe Ltd.

Dieses Symbol beteutet, dass这点 Produkt in EU-Ländern getrennt vom Hausmull gesammelt werden muss gemäß den regionalen Bestimmungen. Mit这点 Produkt gekennzeichnete Produkte freiennent nicht zusammen mit den Hausmull entsorgt werden.
