BEDIENUNGSANLEITUNG PPAKS 40-Li B2 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

DE/AT/CH/BE Originalbetriebsanleitung Seite 4

GB/MT Translation of the original instructions Page 28
FR/BE Traduction de la notice originale Page 50
NL/BE Vertaling van de oorspronkelijke gebruiksaanwijzing Pagina 77
ES Traducción del manual original Página 101
IT/MT Traduzione delle istruzioni originali Pagina 125
CZ	Překlad původního návodu k používání	Strana	149
SK	Preklad pôvodného návodu na použitie	Strana	171
HU	Eredeti használati utasítás fordítása	Oldal	194
PL	Tłumaczenie instrukcji oryginalnej	Strona	218
DK	Oversættelse af den originale brugsanvisning	Side	243

Inhaltsverzeichnis

Einleitung.... 4

Bestimmungsgemäße Verwendung......4

Lieferumfang/Zubehör...... 5

Übersicht....5

Funktionsbeschreibung...... 6

Technische Daten....6

Sicherheitshinweise....7

Bedeutung der Sicherheitshinweise...... 7

Bildzeichen und Symbole...... 7

Allgemeine Sicherheitshinweise für Elektrowerkzeuge....8

Allgemeine Sicherheitshinweise für Kettensägen....11

Zusätzliche Sicherheitshinweise für Kettensägen zur Baumpflege......12

Ursachen und Vermeidung eines Rückschlags.... 12

Restrisiken.... 13

Vorbereitung....13

Sicherheitseinrichtungen.... 13

Ladezustand des Akkus prüfen.... 14

Ladevorgang....14

Akku aufladen.... 14

Betrieb....14

Vor dem Betrieb....14

Akku einsetzen und entnehmen......16

Ein- und Ausschalten....16

Überlast Anzeige....17

Kettengeschwindigkeit umstellen...... 17

Entastungsarbeiten....17

Arbeiten im Baum mit Seilklettertechnik....17

Reinigung, Wartung und Lagerung......19

Reinigung....19

Wartung....20

Lagerung....23

Transport....23

Fehlersuche.... 23

Entsorgung/Umweltschutz.... 24

Akkus umweltgerecht entsorgen...... 24

Zusätzliche Entsorgungshinweise für Deutschland....24

Service....24

Garantie.... 24

Reparatur-Service....26

Ersatzteile und Zubehör...... 26

Original-EU-Konformitätserklärung......27

Explosionszeichnung......267

⚠️ WARNUNG! DIESE KETTENSÄGE DARF NUR VON AUSGEBILDETEN BAUMPFLEGEARBEITSKRÄFTEN EINGESETZT WERDEN. DER EINSATZ OHNE ORDENTLICHE AUSBILDUNG KANN ZU SCHWEREN VERLETZUNGEN FÜHREN.

Einleitung

Herzlichen Glückwunsch zum Kauf Ihrer neu- en Akku-Baumpflegesäge (nachfolgend Pro- dukt oder Gerät genannt).

Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät Restmengen von Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem richtigen Gebrauch des Gerätes vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte mit aus.

Bestimmungsgemäße Verwendung

⚠️ WARNUNG! Diese Kettensäge ist nur für in der Baumpflege ausgebildete Benutzer bestimmt. Der Einsatz ohne ordentliche Ausbildung kann zu schweren Verletzungen führen.

Das Gerät ist ausschließlich für folgende Verwendung bestimmt:

- Baumpflege, wie das Auslichten von Bäumen sowie das Zerlegen von Bäumen, wenn eine Kettensäge mit langem Griffabstand nicht verwendet werden kann.

Verwenden Sie diese Baumpflegesäge ausschließlich dann, wenn Sie keine Kettensäge mit langem Griffabstand verwenden können. Das Verletzungsrisiko ist um ein Vielfaches höher.

Für alle anderen Anwendungsarten ist das Gerät nicht vorgesehen. Dies umfasst z. B. Schneiden von Mauerwerk, Kunststoff, Stein, Metall, Lebensmittel oder Holz, welches Fremdkörper (bspw. Nägel oder Schrauben) enthält.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.

Die Kettensäge ist nur durch eine Person zu benutzen. Der Benutzer muss angemessene persönliche Schutzausrüstung (PSA) tragen. Die Kettensäge muss mit der rechten Hand am hinteren Handgriff und mit der linken Hand am vorderen Handgriff gehalten werden.

Vor Gebrauch des Geräts muss der Benutzer alle Hinweise und Anweisungen in der Betriebsanleitung gelesen und verstanden haben.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann eine ernsthafte Gefahr für den Benutzer darstellen und zu Schäden am Gerät führen. Der Bediener oder Nutzer des Geräts ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht wurden.

Das Gerät ist Teil der Serie X 20 V TEAM und kann mit Akkus der X 20 V TEAM Serie betrieben werden. Akkus der Serie X 20 V TEAM dürfen nur mit Ladegeräten der Serie X 20 V TEAM geladen werden.

Lieferumfang/Zubehör

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Akku-Baumpflegesäge
  • Schwert (vormontiert)
• Sägekette (vormontiert)
• Kettenschutz
• Ölflasche (180 ml Bio-Sägekettenöl)
  • Originalbetriebsanleitung

Akkus und Ladegerät sind nicht im Lieferumfang enthalten.

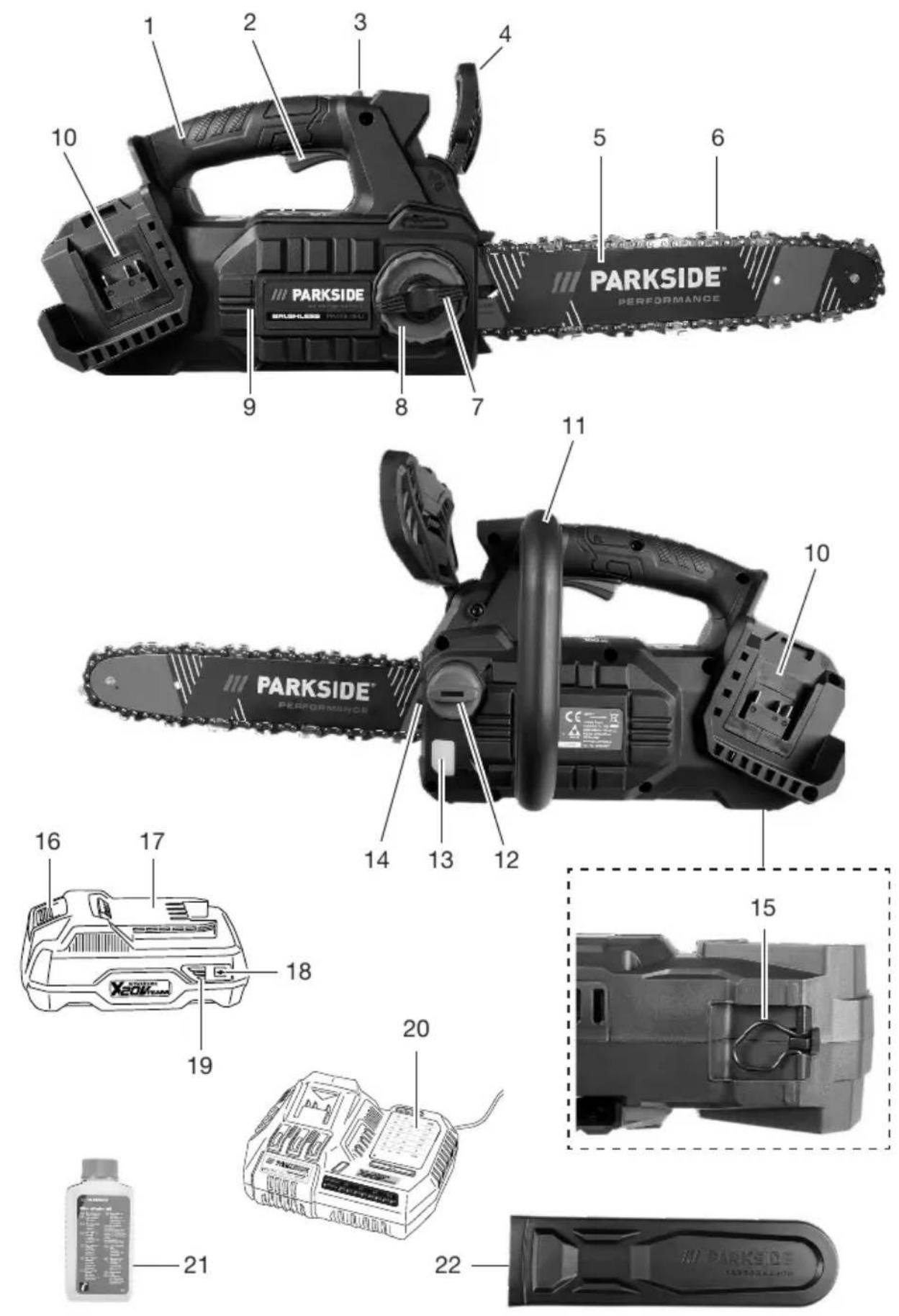

Übersicht

Die Abbildungen des Geräts finden Sie auf der vorderen und hinteren Ausklappseite.

1 Hinterer Handgriff
2 Ein-/Ausschalter
3 Einschaltsperre
5 Schwert
6 Sägekette
7 Flügelschraube
8 Drehrad
9 Kettenradabdeckung
10 Akku-Halter
11 Vorderer Handgriff
12 Tankdeckel
13 Ölstandsanzeige
14 Krallenanschlag
15 Befestigungsöse
16 Akku-Entriegelung
17 Akku
18 Taste (Ladezustandsanzeige)
19 Ladezustandsanzeige
20 Ladegerät
21 Ölflasche
22 Kettenschutz

4 Kettenbremshebel/vorderer Handschutz

Abb. A

23 Öldurchlass

24 Schwertführung

25 Aufnahme (Flügelschraube)

26 Kettenrad

27 Spannplatte

28 Spannschnecke

29 Nase (Kettenradabdeckung)

Abb. C

30 Indikator

31 Kettengeschwindigkeitsanzeige

32 Ladezustandsanzeige (Gerät)

33 Taste (Kettengeschwindigkeit)

34 Ein-/Aus-Taste

Funktionsbeschreibung

Die Baumpflegesäge ist eine spezielle Ket-tensäge mit begrenzter Masse, die von ei-nem geschulten Bediener zum Beschneiden und Zerlegen von Kronen stehender Bäume verwendet werden kann. Die Handgriffe sind nahe beieinander, um die Arbeit in beengten Verhältnissen zu erleichtern.

Die umlaufende Sägekette wird über ein Schwert (Führungsschiene) geführt. Das Gerät verfügt über eine Schnellstop-Kettenbremse. Eine Öl-Automatik sorgt für die kontinuierliche Kettenschmierung. Zusätzlich ist das Gerät mit einem 2-in-1-Drehrad zur Kettenspannung ausgestattet. Zum Schutz des Anwenders ist das Gerät mit verschiedenen Schutzeinrichtungen versehen.

Das Gerät kann mit der Parkside-App gekoppelt werden.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Akku-Baumpflegesäge ..... PPAKS 40-Li B2

Motorspannung U .....40 V = ; (2x 20 V)

Kettengeschwindigkeit v0 .... 13 m/s

Kettengeschwindigkeit v_max .....16 m/s

Gewicht (ohne Schwert, Kette, Kettenschutz, Öl und Akkus) 2,10 kg

Tankinhalt 190 cm ^3 (0,19 l)

Schwert ...... M1431246-1041TL (Trilink)

- Schwerttyp 12"

– Schwertlänge ..... 35,0 cm (350 mm)

– Schnittlänge ..... 28,5 cm (285 mm)

Sägekette CL14346TL (Trilink)

- Kettenteilung .... 9,525 mm ( ^3/8 ")

– Treibgliedzahl ....46

– Treibgliedstärke ..... 1,1 mm (0,043")

Kettenrad-Teilung 9,525 mm (3/8")

-Anzahl der Zähne (Kettenrad) 7

Temperatur ....max. 50 °C

-Betrieb 4-50°C

– Lagerung 15 - 25 °C

Schalldruckpegel L_pA .....92,6 dB; K_pA = 3 dB

Schallleistungspegel L_WA

- garantiert 100 dB

- gemessen 97,8 dB; K_WA=2,73 dB

Vibration a_h

- Vorderer Handgriff ... 4,37 m/s ^2 ; K=1,5 m/s ^2

- Hinterer Handgriff .... 3,72 m/s ^2 ; K=1,5 m/s ^2

Akku-Typ Li-Ion

PARKSIDE Performance Smart Akku

Smart PAPS 204 A1/Smart PAPS 208 A1

– Arbeitsfrequenz/Frequenzband

2400 - 2483,5 MHz

- Sendeleistung ....≤ 20 dBm

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsgesamt- wert wurde nach folgender Norm bestimmt: ISO 22867:2021

Die angegebenen Geräuschemissionswerte wurden nach folgender Norm bestimmt: ISO 22868:2021

Die Werte sind nach einem genormten Prüfverfahren ermittelt worden und können zum Vergleich eines Gerätes mit einem anderen verwendet werden. Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

⚠️ WARNUNG! Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Gerätes von dem Angabewert abweichen, abhängig von der Art und Weise, in der das Gerät verwendet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Gerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

X 20 V TEAM

Das Gerät ist Teil der Serie X 20 V TEAM und kann mit Akkus der X 20 V TEAM

Serie betrieben werden. Akkus der Serie

X 20 V TEAM dürfen nur mit Ladegeräten der Serie X 20 V TEAM geladen werden.

Wir empfehlen Ihnen, dieses Gerät ausschließlich mit folgenden Akkus zu betreiben: PAP 20 A1, PAP 20 A3, PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1, Smart PAPS 208 A1

Die Verwendung des Geräts mit folgenden Akkus wird untersagt: Smart PAPS 2012 A1 Wir empfehlen Ihnen, diese Akkus mit folgenden Ladegeräten zu laden: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PDSLG 20 A1, PDSLG 20 B1, PLG 201 A1, Smart PLGS 2012 A1

Technische Daten von Akku und Ladegerät: Siehe separate Anleitung.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitshinweise beim Gebrauch des Geräts.

⚠️ WARNUNG! Personen- und Sachschäden durch unsachgemäßen Umgang mit dem Akku. Beachten Sie die Sicherheitshinweise und Hinweise zum Aufladen und der korrekten Verwendung in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie

X 20 V TEAM. Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.

⚠️ WARNUNG! Eine Kettensäge ist ein gefährliches Gerät, das bei falscher oder nachlässiger Benutzung ernsthafte oder sogar tödliche Verletzungen verursachen kann.

Beachten Sie daher zu Ihrer Sicherheit und der Sicherheit anderer stets nachfolgende Sicherheitshinweise und fragen Sie bei Unsicherheiten einen Fachmann um Rat.

Bedeutung der Sicherheits- hinweise

⚠ GEFAHR! Wenn Sie diesen Sicherheits-hinweis nicht befolgen, tritt ein Unfall ein.

Die Folge ist schwere Körperverletzung oder Tod.

⚠️ WARNUNG! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt möglicherweise ein Unfall ein. Die Folge ist möglicherweise schwere Körperverletzung oder Tod.

⚠ VORSICHT! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise leichte oder mittelschwere Körperverletzung.

HINWEIS! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise ein Sachschaden.

Bildzeichen und Symbole

Bildzeichen auf dem Gerät

⚠️ WARNING! DIESE KETTENSÄGE DARF NUR VON AUSGEBILDE-TEN BAUMPFLEGEARBEITSKRÄF-TEN EINGESETZT WERDEN. DER EINSATZ OHNE ORDENTLICHE AUSBILDUNG KANN ZU SCHWE-REN VERLETZUNGEN FÜHREN.

Achtung!

Betriebsanleitung lesen

Gehörschutz benutzen

Augenschutz benutzen

Kopfschutz benutzen

Schutzhandschuhe benutzen

Tragen Sie Sicherheitsschuhe mit fester Sohle!

Schutzkleidung mit Schnittschutzeinlage benutzen!

Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine.

Arbeiten Sie niemals mit nur einer Hand!

Arbeiten Sie immer mit beiden Händen!

Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Garantierter Schallleistungspegel LWA in dB(A)

Kettenbremse aktiviert

Kettenbremse deaktiviert

Sägekettenöl

Elektrogeräte gehören nicht in den Hausmüll.

Entfernen Sie die Akkus vor Wartungsarbeiten!

Schwerttyp

Kettenbremse

Hinweis: Kettenbremse lösen vor Startvorgang

Kettengeschwindigkeitsan- zeige

Stufen der Kettengeschwindigkeit einstellen

Ein-/Aus-Taste

Ladezustandsanzeige

Bildzeichen am Kettenbremshebel

Kettenbremse aktiviert

Kettenbremse deaktiviert

Bildzeichen unterhalb der Kettenradabdeckung

Laufrichtung der Sägekette

Bildzeichen auf der Kettenradabdeckung

Laufrichtung der Sägekette

Bildzeichen auf dem Drehrad

Sägekette spannen

Sägekette entspannen

Bildzeichen auf der Flügelschraube (Kettenradabdeckung)

AUF

ZU

Bildzeichen auf dem Schwert

Schwerttyp

Nutbreite

Kettenteilung

Anzahl der Treibglieder

Bildzeichen auf der Ölflasche

An einem für Kinder unzugänglichen Ort aufbewahren

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

1. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen wie von Roh- ren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Elektrowerkzeug von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

1. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheits-schuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verlet-zungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staub-

absaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

1. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-dose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Elektrowerkzeug und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneid-

kanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

1. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feu-

er oder Temperaturen über 130 °C können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.
6. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Ak- kus. Sämtliche Wartung von Akkus soll- te nur durch den Hersteller oder bevoll- mächtige Kundendienststellen erfolgen.

Allgemeine Sicherheitshinweise für Kettensägen

• Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
• Halten Sie die Kettensäge immer mit der rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.
• Halten Sie die Kettensäge nur an den isolierten Griffflächen, da die Sägekette verborgene Stromleitungen treffen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu elektrischem Schlag führen.
• Tragen Sie Augenschutz. Weitere Schutzausrüstung für Gehör, Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherflie-

gendes Spannmaterial und zufälliges Berühren der Sägekette.

• Arbeiten Sie mit der Kettensäge nicht auf einem Baum, einer Leiter, von einem Dach oder einer instabilen Standfläche. Bei Betrieb in einer solchen Weise besteht ernsthafte Verletzungsgefahr.
• Achten Sie immer auf einen festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicheren und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.
• Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.
• Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
• Tragen Sie die Kettensäge am vorde- ren Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewah- rung der Kettensäge stets die Schutz- abdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit einer laufenden Sägekette.
• Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.
• Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.
• Diese Kettensäge ist nicht geeignet zum Fällen von Bäumen. Die Verwen-

dung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu ernsthaften Verletzungen des Benutzers oder anderer Personen führen.

- Befolgen Sie alle Anweisungen, wenn Sie die Kettensäge von Materialansammlungen befreien, lagern oder Wartungsarbeiten durchführen. Vergewissern Sie sich, dass der Schalter ausgeschaltet und der Akku entfernt ist. Ein unerwarteter Betrieb der Kettensäge beim Entfernen von Materialansammlungen oder während Wartungsarbeiten kann zu ernsthaften Verletzungen führen.

Zusätzliche Sicherheitshinweise für Kettensägen zur Baumpflege

⚠️WARNUNG! Dieses Gerät ist ein sehr gefährliches Werkzeug, wenn Sie nicht aufpassen oder das Gerät unsachgemäß verwenden. Dieses Gerät kann schwere Verletzungen des Bedieners oder anderer Personen verursachen. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgelesen und verstanden wird.

Allgemeine Hinweise

• Die Informationen in dieser Bedienungsanleitung ersetzen auf keinen Fall professionelle Kompetenz und Erfahrung. Wenden Sie sich an eine Person mit Fachwissen und Erfahrung, wenn Sie sich bezüglich der Bedienung des Geräts nicht sicher sind.
• Verwenden Sie eine Kettensäge zur Baumpflege nur dann, wenn Sie über die erforderliche Ausbildung verfügen. Arbeiten Sie ohne Ausbildung insbesondere nicht in Bäumen. Die Gefahr schwerer Verletzungen ist sehr hoch.
• Verwenden Sie eine Kettensäge zur Baumpflege nicht für Arbeiten, die Sie auch mit einer Kettensäge mit hinterem Handgriff erledigen können. Im Falle eines Rückschlags können Sie eine Kettensäge mit hinterem Handgriff besser kontrollieren als eine Kettensäge zur Baumpflege.

Vorbereitung

- Bei diesem Gerät besteht eine erhöhte Gefahr des Kontrollverlustes. Personen, die mit diesem Gerät Baumpflegearbeiten ausführen, müssen vorab eine entspre-

chende Schulung zu Schnitt- und Arbeits- techniken absolviert haben. Der Bediener muss über Sicherheitsausrüstungen wie Hebebühne, Seile und Sicherheitsgurte verfügen.

Betrieb

• Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen (Weißfingerkrankheit).
  Wenn Sie ungewöhnliche Beeinträchtigungen bemerken, beenden Sie sofort die Arbeit und suchen Sie einen Arzt auf.
• Betätigen Sie die Kettenbremse immer vor dem Starten des Motors und lösen Sie nach dem Starten des Motors die Startgassperre sofort. Stellen Sie sicher, dass die Motordrehzahl wieder zurück in den Leerlauf gegangen ist, bevor die Kettenbremse gelöst wird.
• Setzen Sie die Startgassperre nur beim Startvorgang ein.
  ⚠️ WARNING! Legen Sie vor Gebrauch der Maschine eine Startgassperre ein.

Ursachen und Vermeidung eines Rückschlags

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt (Abb. b).
• Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten, nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird (Abb. a).
• Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoßen.
• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht aus-

schließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Kettensäge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
• Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.
• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zu Rückschlag.

Restrisiken

Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Gerätes auftreten:

• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
• Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.
• Schnittverletzungen

⚠️ WARNUNG! Gefahr durch elektromagnetisches Feld, das, während das Gerät im Betrieb ist, erzeugt wird. Das Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor das Gerät bedient wird.

Vorbereitung

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Setzen Sie die Akkus erst dann in das Gerät ein, wenn das Gerät vollständig für den Einsatz vorbereitet ist.

Sicherheitseinrichtungen

Zum Schutz des Benutzers und des Geräts gibt es folgende Sicherheitseinrichtungen:

Ein-/Ausschalter (2) mit Ketten-Sofort-Stopp

- Beim Loslassen des Ein-/ Ausschalters schaltet das Gerät sofort ab.

Einschaltsperre (3)

- Zum Einschalten des Gerätes muss die Einschaltsperre entriegelt werden.

Kettenbremshebel/vorderer Handschutz (4)

• Die Sägekette läuft nicht, wenn die Kettenbremse eingerastet ist.
- Stoppt die Sägekette bei einem Rückschlag sofort.
- Hebel kann auch manuell betätigt werden.
- Schützt die linke Hand des Bedieners, wenn er vom vorderen Handgriff abrutscht.

Sägekette (6) mit geringem Rückschlag

- Hilft dank speziell entwickelter Sicherheitseinrichtungen, Rückschläge abzufangen.

Krallenanschlag (14)

• Verstärkt die Stabilität bei der Ausführung vertikaler Schnitte.
• Erleichtert das Sägen.

Ladezustand des Akkus prüfen

LEDs Bedeutung

rot, orange, grün Akku geladen

rot, orange Akku teilweise gela- den

rot Akku muss geladen

werden

1. Drücken Sie die Taste (18) neben der Ladezustandsanzeige (19) am Akku (17). Die LEDs der Ladezustandsanzeige zeigen den Ladezustand des Akkus.
2. Laden Sie den Akku (17) auf, wenn nur noch die rote LED der Ladezustandsanzeige (19) leuchtet.

Ladevorgang

⚠️ WARNUNG! Personen- und Sachschäden durch unsachgemäßen Umgang mit dem Akku. Beachten Sie die Sicherheits-hinweise und Hinweise zum Aufladen und der korrekten Verwendung in der Betriebs-anleitung Ihres Akkus und Ladegeräts der Serie X 20 V TEAM. Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in dieser separaten

Bedienungsanleitung. ⚠WARNUNG! Verletzungsgefahr durch auslaufende Elektrolytlösung! Setzen Sie den Akku nicht extremen Bedingungen wie Wärme und Stoß aus. Spülen Sie bei Augen- oder Hautkontakt die betroffenen Stellen mit Wasser oder Neutralisator und suchen Sie einen Arzt auf.

⚠️ WARNING! Verletzungsgefahr durch Stromschlag! Laden Sie Akkus nur in trockenen Räumen auf. Die Außenfläche des Akkus muss sauber und trocken sein, bevor Sie das Ladegerät anschließen.

• Laden Sie die Akkus vor dem ersten Gebrauch auf.
• Beachten Sie in jedem Fall die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Umweltschutz.

Akku aufladen

Siehe auch Betriebsanleitung des Ladegeräts.

Hinweise

- Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

- Setzen Sie den Akku nicht über längere Zeit direkter Sonneneinstrahlung oder Temperaturen max. 50 °C aus. Vermeiden Sie insbesondere das Ablegen auf Heizkörpern oder das Lagern in Fahrzeugen, die in der Sonne geparkt sind.

Vorgehen

1. Nehmen Sie gegebenenfalls den Akku (17) aus dem Akku-Gerät.
2. Schieben Sie den Akku in den Ladeschacht des Ladegeräts (20).
3. Schließen Sie das Ladegerät an eine Steckdose an.
4. Nach erfolgtem Ladevorgang trennen Sie das Ladegerät vom Netz.
5. Ziehen Sie den Akku aus dem Ladeschacht.

Kontroll-LEDs auf dem Ladegerät (20)

grün rot Bedeutung
leuchtet —	Akku ist vollständig aufgeladenbereit (kein Akku eingelegt)
— leuchtet	Akku wird aufgela-den
— blinkt Akku ist überhitzt

blinkt blinkt Akku ist defekt

Betrieb

Vor dem Betrieb

⚠️ WARNUNG! Verletzungsgefahr! Tragen Sie beim Arbeiten mit dem Gerät stets Schutzhandschuhe, eine Schutzbrille, einen Gehörschutz, einen Schutzhelm und schnittsichere Arbeitskleidung.
⚠ VORSICHT! Beim Sägen von trockenem Holz kann es zu Staubentwicklung kommen. Tragen Sie eine geeignete Staubschutzmaske.

Führen Sie folgende Schritte vor dem Betrieb der Kettensäge durch:

• Sägekette spannen, S. 15
- Kettenöl einfüllen, S. 16
- beide Akkus aufladen und einsetzen
• Kettenbremse prüfen, S. 15
• Kettenschmierung prüfen, S. 15

HINWEIS! Prüfen Sie das Gerät nach dem Fallenlassen auf den Boden oder anderen Stoßeinwirkungen auf Beschädigungen. Das

Gerät darf nur in betriebssicherem Zustand gestartet werden.

Sägekette spannen

HINWEIS! Die Sägekette nicht in heißem Zustand nachspannen oder wechseln, da sie sich nach dem Abkühlen wieder etwas zusammenzieht. Bei Nichtbeachtung kann dies zu Schäden an der Führungsschiene oder dem Motor führen, da die Sägekette nun zu straff an dem Schwert anliegt.

Das regelmäßige Spannen der Sägekette dient der Sicherheit des Benutzers und reduziert bzw. verhindert Verschleiß und Ketten- schäden. Wir empfehlen dem Benutzer, vor Arbeitsbeginn sowie in Abständen von ca. 10 Minuten die Kettenspannung zu kontrollie- ren und falls nötig zu korrigieren. Beim Arbeiten mit der Säge erwärmt sich die Sägekette und weitet sich dadurch etwas. Mit diesem "Nachlängen" ist besonders bei neuen Säge- ketten zu rechnen.

Kettenspannung und Kettenschmierung beeinflussen in erheblichem Maß die Lebensdauer der Sägekette. Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Die Sägekette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuhten Hand ganz herumziehen lässt. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

10 min 9N max. 2 mm

⚠ VORSICHT! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Schalten Sie das Gerät aus. Nehmen Sie die Akkus aus dem Gerät.

Kettenspannung prüfen

Ziehen Sie die Sägekette (6) an der Oberseite des Schwertes (5) nach oben.

- Sägekette lässt sich fast nicht nach oben ziehen: Die Kettenspannung ist zu hoch. Entspannen Sie die Sägekette.

• Die Sägekette lässt sich so weit nach oben ziehen, dass die Treibglieder gerade nicht vollständig sichtbar sind: Die Kettenspannung ist richtig.
- Die Sägekette lässt sich so weit nach oben ziehen, dass die Treibglieder vollständig sichtbar sind: Die Kettenspannung ist zu niedrig. Spannen Sie die Sägekette.

Vorgehen

1. Deaktivieren Sie die Kettenbremse: Ziehen Sie den Kettenbremshebel (4) nach hinten zum vorderen Handgriff (11). Sie können die Kettenradabdeckung (9) nur dann wieder montieren, wenn das Kettenbremsband entspannt ist.
2. Lösen Sie die Flügelschraube (7) 5.
3. Sägekette spannen: Drehen Sie das Drehrad zur Kettenspannung (8) ⬤. Sägekette entspannen: Drehen Sie das Drehrad zur Kettenspannung (8) ⬤.
4. Ziehen Sie die Flügelschraube (7) fest. Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Kettenbremse prüfen

HINWEIS! Die Sägekette dreht sich nicht, wenn die Kettenbremse eingerastet ist.

Vorgehen

1. Legen Sie die Kettensäge auf eine feste, ebene Unterlage. Sie darf keine Gegenstände berühren.
2. Betätigen Sie den Kettenbremshebel (4).
3. Halten Sie das Gerät mit beiden Händen gut fest, mit der rechten Hand am hinteren (1) und mit der linken Hand am vorderen Handgriff (11). Daumen und Finger müssen die Handgriffe fest umschließen.

4. Schalten Sie das Gerät ein. Der Indikator (30) für die eingelegte Kettenbremse blinkt.
   Die Kettenbremse funktioniert.

5. Lassen Sie den Ein-/Ausschalter (2) los.

⚠️ WARNUNG! Verletzungsgefahr durch die nachlaufende Sägekette. Wenn die Kettenbremse nicht richtig funktioniert, dürfen Sie die Kettensäge nicht verwenden. Wenden Sie sich an das Service-Center.

Kettenschmierung prüfen

HINWEIS! Betreiben Sie die Kettensäge mit zu wenig Öl, nimmt die Schnittleistung und

die Lebenszeit der Sägekette ab, da die Sägekette schneller stumpf wird. Zu wenig Öl erkennen Sie an der Rauchentwicklung oder Verfärbung des Schwertes. Stellen Sie sicher, dass immer Öl auf die Kette fließt.

Hinweise

• Prüfen Sie vor Arbeitsbeginn den Ölstand.
• Sie können die Kettenschmierung jederzeit während des Betriebs prüfen.

Vorgehen

1. Während die Sägekette läuft: Halten Sie die Kettensäge über hellen Grund. Beobachten Sie die Ölspur. Die Kettensäge darf den Boden nicht berühren!

2. Deutliche Ölspur: Die Kettensäge arbeitet einwandfrei.

3. Schwache Ölspur: Kettenschmierung prüfen, Ölfluss einstellen
4. Keine Ölspur: Kettenöl einfüllen, Kettenschmierung prüfen, Öldurchlass reinigen

Kettenöl einfüllen

⚠️ WARNUNG! Brandgefahr! Schalten Sie immer das Gerät ab und lassen Sie den Motor abkühlen, bevor Sie Kettenöl einfüllen. HINWEIS! Betreiben Sie die Kettensäge mit zu wenig Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Sägekette schneller stumpf wird. Zu wenig Öl erkennen Sie an der Rauchentwicklung oder Verfärbung des Schwertes. Stellen Sie sicher, dass immer Öl auf die Kette fließt. Sobald die Kette läuft, fließt Öl zum Schwert (5).

• Prüfen Sie regelmäßig den Ölstand und füllen Sie bei niedrigem Ölstand Öl nach. Tankinhalt: 190 cm ^3 (0,19 l)
• Verwenden Sie Bio-Kettenöl, das Zusätze zur Herabsetzung von Reibung und Abnutzung enthält. Verwenden Sie alternativ Kettenschmieröl mit geringem Anteil an Haftzusätzen.
• Entleeren Sie den Öltank bei längerer Nichtbenutzung (6–8 Wochen).

Vorgehen

1. Legen Sie das Gerät so auf die Seite, dass der Tankdeckel (12) nach oben zeigt.
2. Schrauben Sie den Tankdeckel (12) ab.
3. Füllen Sie das Bio-Kettenöl in den Tank.

4. Wischen Sie eventuell verschüttetes Öl ab.

5. Schrauben Sie den Tankdeckel (12) auf.

Akku einsetzen und entnehmen

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Setzen Sie die Akkus erst dann in das Gerät ein, wenn das Gerät vollständig für den Einsatz vorbereitet ist.

HINWEIS! Beschädigungsgefahr! Falscher Akku kann Gerät und Akku beschädigen.

Akkus einsetzen

1. Schieben Sie beide Akkus (17) entlang der Führungsschienen in die Akku-Halter (10).
   Die Akkus verriegeln hörbar.

Akkus entnehmen

1. Drücken und halten Sie die Akku-Entriegelung (16) am Akku (17).
2. Ziehen Sie die Akkus aus dem Akku-Halter (10).

Ein- und Ausschalten

Voraussetzungen

• Schwert (5), Sägekette (6) und Kettenradabdeckung (9) sind korrekt montiert.
• Ausreichend Kettenöl im Tank. Füllen Sie ggf. Kettenöl nach (Kettenöl einfüllen, S. 16).
• Akkus sind vollständig geladen.
• Das Gerät kann nur mit zwei eingesetzten Akkus der Serie X 20 V Team von Parkside betrieben werden.

Vorgehen

1. Setzen Sie ggf. die Akkus (17) in das Gerät ein.
2. Lösen Sie die Kettenbremse, indem Sie den Kettenbremshebel (4) gegen den vorderen Handgriff (11) schieben.
3. Halten Sie die Kettensäge mit beiden Händen gut fest, mit der rechten Hand am hinteren (1) und mit der linken Hand am vorderen Handgriff (11). Daumen und Finger müssen die Handgriffe fest um- schließen.
4. Vergewissern Sie sich vor dem Starten, dass die Kettensäge keine Gegenstände berührt.

5. Drücken Sie zum Aktivieren des Gerätes zuerst die Ein-/Aus-Taste (34). HINWEIS! Das Gerät befindet sich für ca. 5 min im Standby-Modus und muss anschließend erneut aktiviert werden.

6. Betätigen Sie zum Einschalten mit dem rechten Daumen die Einschaltssperre (3) und drücken dann den Ein-/Ausschalter (2). Die Kettensäge läuft mit höchster Geschwindigkeit. Lassen Sie die Einschaltssperre (3) wieder los.

7. Lassen Sie den Ein-/Ausschalter (2) los um die Kettensäge auszuschalten. Eine Dauerschaltung ist nicht möglich.

Überlast Anzeige

Bei Überlast blinken die roten und gelben LEDs der Ladezustandsanzeige (32).

Vorgehen

1. Die Ladezustandsanzeige (32) leuchtet während des Betriebs. Der Ladezustand des Akkus wird durch Aufleuchten der entsprechenden LEDs an der Ladezustandsanzeige am Gerät (32) angezeigt. rot, orange und grün → Akkus geladen rot und orange → Akkus teilweise geladen rot → Akkus müssen geladen werden
2. Laden Sie die Akkus (17) auf, wenn nur noch die rote LED der Ladezustandsanzeige am Gerät (32) leuchtet.

Kettengeschwindigkeit umstellen (Abb. C)

Durch Drücken der Taste zur Auswahl der Kettengeschwindigkeit (33) können Sie zwischen den Kettengeschwindigkeiten 13 und 16 m/s wechseln.

Durch das Leuchten der Stufen 1 oder 2 der Kettengeschwindigkeitsanzeige (31) sehen Sie, mit welcher Kettengeschwindigkeit das Gerät momentan arbeitet.

Stufe 1: 13 m/s Stufe 2: 16 m/s

Entastungsarbeiten

⚠️ WARNUNG! Verletzungsgefahr! Wenn die Sägekette klemmt, versuchen Sie nicht, die Kettensäge mit Gewalt herauszuziehen. Stellen Sie den Motor ab und benutzen Sie einen Hebelarm oder Keil, um die Kettensäge freizubekommen.

• Achten Sie auf einen festen und sicheren Stand beim Entasten.

• Entfernen Sie Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht vom Baum.

• Die Sägekette darf während des Durchsägens oder danach weder den Erdboden noch einen anderen Gegenstand berühren.

• Sägen Sie nicht mit der Schienenspitze.
• Beachten Sie die Vorsichtsmaßnahmen gegen Rückschlag (Ursachen und Vermeidung eines Rückschlags, S. 12)
• Stützen Sie die Baumpflegesäge beim Entasten möglichst mit dem Krallenanschlag (14) ab.
• Achten Sie darauf, dass die Kettensäge am Ende des Schnittes aufgrund ihres Eigengewichtes durchschwenken kann. Die Kettensäge wird nicht mehr im Schnitt gestützt. Halten Sie entsprechend dagegen.
• Schalten Sie den Motor der Kettensäge immer aus, bevor Sie von Baum zu Baum wechseln.

Entastungsarbeiten in Teilstücken

Kürzen Sie lange bzw. dicke Äste, bevor Sie den finalen Trennschnitt vornehmen. Sie vermeiden somit ein Verklemmen der Sägekette.

Arbeiten im Baum mit Seilkletter- technik

Dieser Abschnitt beschreibt Arbeitsmethoden zur Verringerung des Verletzungsrisikos bei der Verwendung von Kettensägen für die Baumpflege, wenn in der Höhe mit Seilklettertechnik gearbeitet wird. Er kann als Grundlage für Anleitungen und Schulungsunterlagen dienen, ist jedoch kein Ersatz für eine ordnungsgemäße Schulung. Die Empfehlungen in diesem Anhang sind nur ein Beispiel für bewährte Arbeitsmethoden.

Es können strengere nationale oder andere Vorschriften gelten.

Dieser Abschnitt erklärt

• allgemeine Hinweise, die vor dem Einsatz einer Baumpflege-Kettensäge für Arbeiten in der Höhe mit Seilklettertechnik zu beachten sind,
• wie eine Baumpflege-Kettensäge für den Einsatz mit Seilklettertechnik vorbereitet wird und
• wie eine Baumpflegekettensäge zum Zurückschneiden und Zerlegen von Bäumen verwendet wird, einschließlich der sicheren Arbeitshaltung bei beidhändiger Verwendung, wie die Kettensäge gestartet

wird, wie mit der Kettensäge geschnitten wird und wie eine eingeklemmte Ketten- säge befreit wird.

Dieser Abschnitt befasst sich nicht mit Kontrolltechniken abgeschnittener Äste und Zweige sowie den bereits behandelten Punkten zum sicheren Gebrauch.

Allgemeine Empfehlungen

• Der Bediener einer Baumpflegesäge, der mit Seilklettertechnik in der Höhe arbeitet, sollte niemals allein arbeiten. Ein Arbeiter am Boden, der in geeigneten Notfallmaßnahmen geschult ist, sollte zur Unterstützung anwesend sein.
• Der Bediener sollte in sicheren Kletter- und Arbeitspositionen geschult sein und über angemessene Ausrüstung wie Klettergurt, Seile, Gurte, Karabiner und andere Ausrüstungsgegenstände verfügen, um eine sichere Arbeitsposition für sich und die Kettensäge zu gewährleisten.

Die Kettensäge für den Einsatz vorbereiten

- Die Kettensäge sollte vom Arbeiter am Boden überprüft, gestartet und wieder ausgeschaltet werden, bevor sie an den Bediener im Baum weitergegeben wird.

- Die Kettensäge benötigt eine geeignete Schlinge zur Befestigung am Klettergurt des Bedieners (Abb. B.①).

• Die Schlinge ist an der Halteöse auf der Rückseite der Motorsäge zu befestigen.
- Geeignete Karabinerhaken sind bereitzustellen, um die Kettensäge indirekt (d. h. über die Schlinge) und direkt (d. h. an der Halteöse an der Kettensäge) am Klettergurt zu befestigen.

- Vor der Weitergabe an den Bediener muss sichergestellt werden, dass die Kettensäge sicher befestigt ist.

- Bevor die Kettensäge vom Aufstiegsmittel abgenommen wird, muss sichergestellt werden, dass sie am Klettergurt befestigt ist.

- Durch das Befestigen der Kettensäge direkt am Klettergurt wird das Risiko einer Beschädigung der Ausrüstung bei Bewegung im Baum verringert. Dabei sollte jedoch beachtet werden, dass die Ketten-säge stets ausgeschaltet ist.

- Die Kettensäge sollte nur an den empfohlenen Halteösen des Klettergurtes befestigt werden, welche sich in der Mitte (vor-

ne oder hinten) oder an den Seiten befinden. Die Kettensäge sollte idealerweise in der hinteren Mitte befestigt werden, um sie von den Kletterseilen fernzuhalten und das Gewicht zentral an der Wirbelsäule des Bedieners zu halten (Abb. B.⑦).

- Beim Verlagern der Kettensäge von einer Halteöse zu einer anderen muss der Bediener sicherstellen, dass sie in der neuen Position gesichert ist, bevor er sie von der vorherigen Halteöse löst.

Baumpflegesäge im Baum verwenden

• Die Kettenbremse sollte immer betätigt sein, bevor eine laufende Kettensäge vom Baum abgelassen wird.
- Der Benutzer sollte vor kritischen Schnitten sicherstellen, dass die Akkus der Ket-tensäge voll aufgeladen sind.

- Unfallanalyse

Eine Analyse der Unfälle mit diesen Kettensägen bei Baumpflegearbeiten zeigt, dass die Hauptursache in der unsachgemäßen einhändigen Bedienung der Kettensäge liegt. Bei der überwiegenden Zahl der Unfälle nimmt der Bediener keine sichere Arbeitsposition ein, die es ihm ermöglicht, beide Griffe der Kettensäge zu halten. Folgendes führt dabei zu erhöhtem Verletzungsrisiko:

• Die Kettensäge wird beim Rückschlag nicht fest gehalten.
- Die Kettensäge gerät außer Kontrolle und sie kommt eher mit den Kletterseilen und dem Körper (insbesondere der linken Hand und dem linken Arm) in Berührung.
- Wegen der unsicheren Arbeitsposition geht die Kontrolle verloren und es kommt zum Kontakt mit der Kettensäge (unerwartete Bewegung während des Betriebs der Kettensäge).

- Sichere Arbeitsposition für beidhändiges Arbeiten

Damit die Kettensäge mit beiden Händen gehalten werden kann, sollte der Bediener in der Regel eine sichere Arbeitsposition anstreben, um mit der Kettensäge wie folgt zu arbeiten:

• bei waagrechten Schnitten auf Hüfthöhe

• bei senkrechten Schnitten auf Höhe des Sonnengeflechts

• Wenn der Benutzer in der Nähe senkrechter Stämme mit geringen Seitenkräften arbeitet, kann ein sicherer Stand für eine sichere Arbeitsposition ausreichen. Wenn sich der Benutzer vom Stamm entfernt, sind Maßnahmen zu ergreifen, um die zunehmenden seitlichen Kräfte aufzuheben oder auszugleichen. Dafür kann zum Beispiel das Hauptseil über einen zusätzlichen Anschlagpunkt geführt werden oder der Klettergurt durch eine verstellbare Schlinge mit einem zusätzlichen Anschlagpunkt verbunden werden (Abb. B.③).

• Um einen sicheren Stand in der Arbeitsposition zu erreichen kann eine Fuß-schlinge aus einer Bandschlinge hilfreiche Dienste leisten (Abb. B.④).

Eine eingeklemmte Kettensäge befreien

Vorgehen zum Befreien einer eingeklemmten Kettensäge:

• Schalten Sie die Kettensäge aus und befestigen Sie diese sicher stammwärts des Schnittes am Baum oder verwenden Sie ein zusätzliches Seil.
• Ziehen Sie die Kettensäge aus der Schnittkerbe während Sie gegebenenfalls den Ast anheben.
• Falls notwendig, befreien Sie die eingeklemmte Kettensäge mit einer Handsäge oder einer zweiten Kettensäge mindestens 30 cm von der eingeklemmten Kettensäge entfernt.

Unabhängig davon, ob eine Hand- oder Kettensäge zum Befreien der eingeklemmten Kettensäge verwendet wird, sollten die notwendigen Schnitte zwischen der eingeklemmten Kettensäge und den Astspitzen erfolgen, damit die Kettensäge nicht vom abgetrennten Stück mitgenommen wird und die Situation weiter verkompliziert.

Reinigung, Wartung und Lagerung

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Schützen Sie sich bei Wartungs- und Reinigungsarbeiten. Schalten Sie das Gerät aus und entfernen Sie den Akku (17).

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Original-Ersatzteile.

⚠ VORSICHT! Die Kettensäge kann nach Gebrauch nachölen und Öl kann auslaufen, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein normaler Vorgang, bedingt durch die notwendige Lüftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jede Kettensäge während der Fertigung kontrolliert und mit Öl getestet wird, könnte trotz Ausleeren ein kleiner Rest im Tank sein, der während des Transportes das Gehäuse leicht mit Öl beschmutzt. Bitte säubern Sie das Gehäuse mit einem Lappen.

Reinigung

⚠️ WARNUNG! Elektrischer Schlag! Spritzen Sie das Gerät niemals mit Wasser ab.

⚠️ WARNUNG! Verletzungsgefahr! Führen Sie Reinigungsarbeiten grundsätzlich bei ausgeschaltetem, abekühltem Motor und entnommenen Akkus durch.

⚠ VORSICHT! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

HINWEIS! Beschädigungsgefahr. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel.

Reinigen Sie die Maschine gründlich. Dadurch verlängern Sie die Lebensdauer der Maschine und vermeiden Unfälle.

Reinigung nach jeder Benutzung

• Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe gegebenenfalls mit einem feuchten, in Seifenlauge ausgewaschenem Lappen.
• Reinigen Sie die Sägekette. Benutzen Sie zur Reinigung der Sägekette keine Flüssigkeiten. Ölen Sie die Sägekette nach der Reinigung mit Kettenöl leicht ein.
• Entfernen Sie zur Reinigung auch die Kettenradabdeckung (9), um auch an dieser Stelle reinigen zu können.
  • Reinigen Sie das Schwert (5)
• Reinigen Sie die Lüftungsschlitze und die Oberflächen der Maschine mit einem Pinsel oder trockenem Lappen.

- Reinigen Sie den Öldurchlass (23) um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Öldurchlass auszuwischen.

Wartung

Wartungsintervalle

Führen Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung Ihres Gerätes wird die Lebensdauer des Gerätes verlängert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Maschinenteil Aktion Vor jedem		Gebrauch	Nach 10 Betriebsstunden	Nach je-dem Gebrauch
Komponenten der Kettenbremse	Sichtprüfung, bei Bedarf ersetzen	√
Kettenrad (26) Sichtprüfung, bei Bedarf ersetzen √
Sägekette (6) Sägekette prüfen, ölen, bei Bedarf nachschleifen oder ersetzen		√
Sägekette (6) Sägekette reinigen und ölen √
Schwert (5) Schwert warten, S. 21 √ √
Schwert (5) Schwert umdrehen, S. 22 √
Öl-Automatik Prüfen, bei Bedarf Öl-durchlass reinigen		√

Sägekette und Schwert demontieren

⚠ VORSICHT! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Vorgehen

1. Schalten Sie das Gerät aus und nehmen Sie die Akkus (17) aus dem Gerät.
2. Stellen Sie das Gerät auf eine flache Oberfläche.
3. Deaktivieren Sie die Kettenbremse: Ziehen Sie den Kettenbremshebel (4) nach hinten zum vorderen Handgriff (11). Sie können die Kettenradabdeckung (9) nur dann wieder montieren, wenn das Kettenbremsband entspannt ist.
4. Drehen Sie die Flügelschraube (7) und das Drehrad zur Kettenspannung (8) Ⓗ, um die Kettenspannung zu lockern und die Kettenradabdeckung (9) zu entfernen.
5. Entfernen Sie die Kettenradabdeckung (9).
6. Schieben Sie das Schwert (5) in Richtung Kettenrad (26). Sie können die Sägekette (6) und das Schwert (5) entfernen.

Sägekette und Schwert wechseln

Vor dem Wechsel der Sägekette ist die Nut der Führungsschiene von Schmutz zu reinigen, da bei vorhandenen Schmutzablagerungen die Sägekette aus der Schiene springen kann. Die Ablagerungen können auch das Kettenöl aufsaugen. Die Folge wäre, dass das Kettenöl nicht oder nur zu einem geringen Teil an die Schienenunterseite gelangt und die Schmierung verringert wird.

⚠️ WARNUNG! Verletzungsgefahr! Der Einsatz nicht zugelassener Kombinationen von Schwert und Sägekette kann zu erhötem Rückschlagrisiko führen.

Voraussetzungen

- Sägekette und Schwert demontieren, S. 20

Zulässige Schneidgarnitur

• Schwert M1431246-1041TL (Trilink)
- Sägekette CL14346TL (Trilink)

Vorgehen

1. Tauschen Sie das Schwert (5)/ die Säge-kette (6) aus.
2. Montieren Sie Schwert (5) und Sägekette (6) wie unter Sägekette und Schwert montieren, S. 21 beschrieben.

Sägekette und Schwert montieren

⚠ VORSICHT! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Schalten Sie das Gerät aus. Nehmen Sie die Akkus aus dem Gerät.

Vorgehen

1. Schalten Sie das Gerät aus und nehmen Sie die Akkus (17) aus dem Gerät.

2. Stellen Sie das Gerät auf eine flache Oberfläche.

3. Deaktivieren Sie die Kettenbremse: Ziehen Sie den Kettenbremshebel (4) nach hinten zum vorderen Handgriff (11). Sie können die Kettenradabdeckung (9) nur dann wieder montieren, wenn das Kettenbremsband entspannt ist.

4. Breiten Sie die Sägekette (6) in einer Schlaufe aus, so dass die Schnittkanten im Uhrzeigersinn ausgerichtet sind. Orientieren Sie sich zur Ausrichtung der Sägekette (6) am Bildzeichen unterhalb des Kettenrades (26).

Laufrichtung der Säge- kette

1. Setzen Sie das Schwert (5) auf die Schwertführung (24) auf und schieben Sie es an das Kettenrad (26).

2. Fädeln Sie die Sägekette (6) über das Kettenrad (26).

3. Legen Sie die Sägekette (6) auf der Oberseite des Schwerts (5) in die Schwertnut. Beginnen Sie am Kettenrad (26). Es ist normal, wenn die Sägekette (6) durchhängt.

4. Ziehen Sie das Schwert (5) nach vorne, um die Sägekette (6) zu spannen.

5. Setzen Sie die Kettenradabdeckung (9) auf. Dabei muss zuerst die Nase (29) an der Kettenradabdeckung in die dafür vorgesehene Aufnahme am Gerät eingesetzt werden. Achten Sie darauf, dass die Flügelschraube (7) in die Aufnahme (25) greift. Überprüfen Sie, dass die Nase der Spannplatte (27) in der Aufnahme der Spannschnecke (28) sitzt.

6. Ziehen Sie die Flügelmutter (7) etwas an. Das Drehrad zur Kettenspannung (8) sollte sich noch drehen lassen.

7. Sägekette spannen: Drehen Sie das Drehrad zur Kettenspannung (8) ⬇.

8. Ziehen Sie die Flügelmutter (7) ∪ fest.

⚠ VORSICHT! Kettensäge kann nachö- len. Bitte beachten Sie, dass die Ketten- säge nach Gebrauch nachölt und Öl aus- laufen kann, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein normaler Vor- gang, bedingt durch die notwendige Lüftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jede Kettensäge während der Fertigung kontrolliert und mit Öl getestet wird, könnte trotz Ausleeren ein kleiner Rest im Tank sein, der während des Transportes das Gehäuse leicht mit Öl be- schmutzt. Bitte säubern Sie das Gehäuse mit einem Lappen.

Neue Sägekette einlaufen lassen

Bei einer neuen Sägekette verringert sich die Spannkraft nach einiger Zeit. Deshalb müssen Sie nach den ersten 5 Schnitten, spätestens nach 10 Minuten Sägezeit die Sägekette nachspannen (Sägekette spannen, S. 15).

⚠️ WARNUNG! Verletzungsgefahr! Befestigen Sie eine neue Sägekette nie auf einem abgenutzten Kettenrad oder auf einem beschädigten oder abgenutzten Schwert. Die Sägekette könnte abspringen oder reißen.

Kettenspannung einstellen

Das Einstellen der Kettenspannung ist im Kapitel Sägekette spannen, S. 15 beschrieben.

Schwert warten

⚠️ WARNUNG! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Notwendige Werkzeuge und Hilfsmittel

- Flachfeile

Vorgehen

1. Sägekette und Schwert demontieren, S. 20
2. Prüfen Sie das Schwert (5) auf Abnutzung.
3. Entfernen Sie Grate und begradigen Sie die Führungsflächen mit einer Flachfeile.
4. Reinigen Sie den Öldurchlass (23), um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten.
5. Sägekette und Schwert montieren, S. 21

HINWEIS! Bei optimalem Zustand des Öl-durchlasses sprüht die Sägekette wenige Sekunden nach Anlassen der Kettensäge automatisch etwas Öl ab.

Krallenanschlag wechseln

1. Sägekette und Schwert demontieren, S. 20
2. Lösen und entfernen Sie die Schrauben am Krallenanschlag (14).
3. Tauschen Sie den Krallenanschlag (14) aus.
4. Ziehen Sie die Schrauben am Krallenanschlag (14) fest.
5. Sägekette und Schwert montieren, S. 21

Schwert umdrehen

⚠ VORSICHT! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Hinweise

- Das Schwert (5) muss ca. alle 10 Arbeitsstunden umgedreht werden, um eine gleichmäßige Abnutzung zu gewährleisten.

Vorgehen

1. Sägekette und Schwert demontieren, S. 20
2. Drehen Sie das Schwert um seine horizontale Achse. Beachten Sie dabei die Laufrichtung der Sägekette
3. Sägekette und Schwert montieren, S. 21

Schneidzähne schärfen

▲ VORSICHT! Verletzungsgefahr! Eine falsch geschärfte Sägekette erhöht die Rückschlaggefahr! Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Eine scharfe Sägekette gewährleistet eine optimale Schnittleistung. Sie frisst sich mühelos durch das Holz und hinterlässt große, lange Holzspäne. Eine Sägekette ist stumpf, wenn Sie die Schneidausrüstung durch das Holz drücken müssen und die Holzspäne sehr klein sind. Bei einer sehr stumpfen Sägekette fallen keine Späne, sondern nur Holzstaub an.

Zum Schärfen der Sägekette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Kette im richtigen Winkel und in der richtigen Tiefe geschärft wird. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann oder von einer Fachwerkstatt schärfen zu lassen. Wenn Sie sich das Schärfen der Kette zutrauen, gehen Sie entsprechend der Anleitung Ihres Sägekettenschärfgerätes (z. B. PARKSIDE PSG 85 B2) vor.

• Die sägenden Teile der Sägekette sind die Schneidglieder, die aus einem Schneidzahn und einer Tiefenbegrenzernase bestehen. Der Höhenabstand zwischen diesen beiden bestimmt die Schärftiefe.
• Die Sägekette ist abgenutzt und muss gegen eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm des Schneidzahns übrig ist.

• Beim Schärfen der Schneidzähne müssen folgende Werte berücksichtigt werden:

• Schärfwinkel (25°)

• Brustwinkel (10°)
  • Schärftiefe (0,6 mm)
• Rundfeilendurchmesser (4,8 mm (3/16"))

⚠️ WARNUNG! Unfallgefahr! Abweichungen von den Maßangaben der Schneidengeometrie können zu einer Erhöhung der Rückschlagneigung der Maschine führen.

Notwendige Werkzeuge und Hilfsmittel

• Rundfeile
- Flachfeile

Vorgehen

1. Schalten Sie das Gerät aus und entnehmen Sie die Akkus.
2. Stellen Sie sicher, dass die Sägekette straff gespannt ist, um ein richtiges Schärfen zu ermöglichen.
3. Schärfen Sie nur von innen nach außen. Führen Sie die Rundfeile von der Innenseite des Schneidzahns nach außen. Heben Sie die Feile ab, wenn Sie diese zurückziehen.
4. Schärfen Sie zuerst die Zähne einer Seite. Drehen Sie dann die Sägekette um und schärfen Sie die Zähne der anderen Seite.
5. Kontrollieren Sie die Länge der Schneidglieder. Nach dem Schärfen müssen alle Schneidglieder gleich lang und breit sein.
6. Prüfen Sie nach jedem dritten Schärfen die Schärftiefe (Tiefenbegrenzung) und feilen Sie die Höhe mit Hilfe einer Flach-

feile nach. Die Tiefenbegrenzung sollte um ca. 0,6 mm gegenüber dem Schneidzahn zurückstehen.

1. Runden Sie nach dem Zurücksetzen die Tiefenbegrenzung nach vorne etwas ab.

Lagerung

• Entfernen Sie die Akkus.
- Reinigen und warten Sie das Gerät vor der Lagerung.
- Bringen Sie den Kettenschutz (22) an.
- Entleeren Sie den Öltank vor längeren Betriebspausen. Entsorgen Sie Altöl umweltgerecht (Entsorgung/Umweltschutz, S. 24).
Es können sich weiterhin Ölreste in Schläuchen und im Gerät befinden, die während der Lagerung austreten könnten. Stellen Sie das Gerät zur Lagerung auf eine geeignete Unterlage/ in eine Ölwanne.
- Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.

Geräte mit Akku:

• Die Lagertemperatur für den Akku und das Gerät beträgt zwischen 15 °C und

25 °C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

- Nehmen Sie den Akku vor einer längeren Lagerung (z. B. Überwinterung) aus dem Gerät (separate Bedienungsanleitung für Akku und Ladegerät beachten).

Transport

• Schalten Sie das Gerät vor jedem Transport ab, legen Sie die Kettenbremse ein und entnehmen Sie die Akkus.
• Bedecken Sie Schwert und Sägekette mit dem Kettenschutz (22), wenn Sie das Gerät transportieren.
• Auf kurzen Strecken am Arbeitsort: Tra-gen Sie das Gerät am vorderen Handgriff (11) mit dem Schwert nach hinten gerichtet.
• Sichern Sie das Gerät während des Transportes (auch in Fahrzeugen) gegen Umkippen, um Verletzungen, Schäden oder Kraftstoffverlust zu vermeiden.

Fehlersuche

Die folgende Tabelle hilft Ihnen kleine Störungen zu beseitigen:

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Akkus (17) leer oder nicht eingesetzt	Akku-Ladezustand prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter (2) defekt	Wenden Sie sich an das Service-Center.
	Motor defekt
Schlechte Schneidleistung	Sägekette (6) falsch montiert Sägekette und Schwert montieren, S. 21
	Sägekette (6) stumpf • Schneid	zähne schärfen,S. 22• Neue Sägekette einlaufen lassen, S. 21
	Kettenspannung ungenügend Sägekette spannen, S. 15
Gerät läuft schwer, Sägekette springt ab	Kettenspannung ungenügend Sägekette spannen, S. 15
Sägekette wird heiß, Rauchentwicklung beim Sägen, Verfärbung der Schiene	Zu wenig Kettenöl • Ölstand und Öl-Automatik prüfen• Wenden Sie sich an das Service-Center.

Entsorgung/Umweltschutz

Entleeren Sie den Öltank sorgfältig.

Geben Sie Altölreste nicht in die Kanalisation oder in den Abfluss. Entsorgen Sie Altöl umweltgerecht - geben Sie diese an einer Entsorgungsstelle ab.

Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte:

Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer umweltgerechten Wiederverwertung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt.

Je nach Umsetzung in nationales Recht können Sie folgende Möglichkeiten haben:

• an einer Verkaufsstelle zurückgeben,
• an einer offiziellen Sammelstelle abgeben,
• an den Hersteller/Inverkehrbringer zurücksenden.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Akkus umweltgerecht entsorgen

Der Akku darf am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden. Werfen Sie den Akku nicht ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn gif-tige Dämpfe oder Flüssigkeiten austreten.

Sie sind verpflichtet, defekte oder ausgediente Akkus umweltgerecht zu entsorgen.

- Öffnen Sie Akkus nicht und vermeiden Sie eine mechanische Beschädigung. Es besteht die Gefahr eines Kurzschlusses

und es können Dämpfe austreten, die die Atemwege reizen.

- Aus Sicherheitsgründen sollten Akkus vor der Entsorgung entladen werden.

- Kleben Sie die Pole ab, um Kurzschlüsse zu vermeiden.

- Entsorgen Sie Akkus über den Handel oder eine Sammelstelle.

- Beschädigte Akkus

Behandeln Sie äußerlich beschädigte Ak- kus besonders vorsichtig!

- Berühren Sie beschädigte Akkus nicht mit bloßen Händen.

- Falls Sie die Pole nicht abkleben können, geben Sie Akkus einzeln in eine Plastiktüte.

- Geben Sie beschädigte Akkus einzeln in einen nicht brennbaren, verschließbaren Behälter, der noch mit Sand gefüllt werden kann.

- Bringen Sie beschädigte Akkus zu einer Sammelstelle mit Fachpersonal.

Zusätzliche Entsorgungshinweise für Deutschland

Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei.

Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben.

Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind.

Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

Service

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Produkt 5 Jahre Gar- rantie ab Kaufdatum. Im Falle von Mängeln

dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von fünf Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Fünf-Jahres-Frist das defekte Produkt und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Sägekette) oder für Beschädigungen an zerbrechlichen Teilen.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 495710_2504) als Nachweis für den Kauf bereit.

- Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

- Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder nutzen Sie unser Kontaktformular, das Sie auf parkside-diy.com in der Kategorie Service finden.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Service-Center unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Produkt bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

PDF ONLINE parkside-diy.com

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Durch Eingabe der Artikelnummer (IAN) 495710_2504 können Sie Ihre Bedienungsanleitung öffnen.

Reparatur-Service

Für Reparaturen, die nicht der Garantie unterliegen, wenden Sie sich an das Service-Center. Dort erhalten Sie gerne einen Kostenvoranschlag.

- Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Hinweis: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an die vom Service-Center genannte Adresse.

• Nicht angenommen werden unfrei eingeschickte Geräte sowie Geräte, die per Sperrgut, Express oder mit sonstiger Sonderfracht versendet wurden.
• Wir entsorgen Ihre eingesendeten, defekten Geräte kostenlos.

Service-Center

Service Deutschland

Tel.: [phone]

Kontaktformular auf

parkside-diy.com

IAN 495710_2504

Service Österreich

Tel.: [phone]

Kontaktformular auf

parkside-diy.com

IAN 495710_2504

Service Schweiz

Tel.: [phone]

Kontaktformular auf

parkside-diy.com

IAN 495710_2504

Service Belgien

Tel.: [phone]

Kontaktformular auf

parkside-diy.com

IAN 495710_2504

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

www.grizzlytools.de

Ersatzteile und Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Sollten bei Ihrem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weiteren Fragen wenden Sie sich an: Service-Center, S. 26

Pos.-Nr. Bezeichnung Best.-Nr.
5 Schwert 91120161
6 Sägekette 91120162
9 Kettenradabdeckung 91120414
14 Krallenanschlag 91120160
22 Kettenschutz 91120163

Original-EU-Konformitätserklärung

Produkt: Akku-Baumpflegesäge

Modell: PPAKS 40-Li B2

Seriennummer: 000001-054500

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union:

2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG • 2011/65/EU & (EU) 2015/863 Produkt mit Akku Smart PAPS 204 A1/Smart PAPS 208 A1/ Smart PAPS 2012 A1: 2014/53/EU (statt 2014/30/EU)

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Um die Konformität zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN 62841-1:2015/A11:2022, Clause 18.8 • EN ISO 12100:2010 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018 EN 62841-4-1:2020, Clause 18.8 • EK9-BE-97(V2):2020 Produkt mit Akku Smart PAPS 204 A1/Smart PAPS 208 A1/Smart PAPS 2012 A1: EN 301 489-1 V2.2.3:2019 • EN 301 489-17 V3.3.1:2024 EN 300 328 V2.2.2:2019 • EN 50663:2017

In Übereinstimmung mit der Richtlinie 2000/14/EG über Geräuschemissionen wird Folgendes bestätigt: Schallleistungspegel L WA

- gemessen: 97,8 dB;

- garantiert: 100 dB

Angewandtes Konformitätsbewertungsverfahren nach 2000/14/EG, Anhang VI.

EG-Baumusterprüfbescheinigung

• Nummer: M6A 036607 2322 Rev. 00

- Notifizierte Stelle: TÜV SÜD Product Service GmbH • NB: 0123 • Ridlerstraße 65 • 80339 München • Deutschland

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

15.12.2025

Christian Frank

Dokumentationsbevollmächtigter

Table of Contents

Introduction...... 28

Proper use....28

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

15.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALLEMAGNE

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALLEMAGNE

15.12.2025

Christian Frank

Technische gegevens.... 79

2. ELEKTRISCHE VEILIGHEID

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DUITSLAND

15.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALEMANIA

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALEMANIA

15.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANIA

www.grizzlytools.de

Ricambi e accessori

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANIA

15.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NĚMECKO

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NÉMECKO

15.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

15.12.2025

Christian Frank

Modell: PPAKS 40-Li B2

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NÉMETORSZÁG

15.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

15.12.2025

Christian Frank

Bortskaf emballagen korrekt.

Kædebremse deaktiveret

Savkædeolie

Kædebremse deaktiveret

2. ELEKTRISK SIKKERHED

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

TYSKLAND

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

TYSKLAND

15.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

Stand der Informationen • Last Information • Version des informations • Versione delle informazioni • Estado de las informaciones • Stand van de informatie • Tilstand af information • Információk állása • Stan informacji • Stav informací • Stav informácii: 08/2025

Ident.-No.: 72095108082025-8
