Produkttyp	Hydraulischer Zehenheber
Marke	Vevor
Modell	108A-0050-00-00
Maximale Kapazität	10 t
Zehenkapazität	5 t
Oberer Hubbereich	370 - 570 mm
Zehenhubbereich	25 - 230 mm
Produktabmessungen	305 x 140 x 370 mm
Nettogewicht	23,9 kg
Antrieb	Manuell (Hydraulikhebelpumpe)
Hauptmaterial	Stahl Q235A, Gusseisen QT400-15
Hauptfunktionen	Heben und Senken von Lasten vertikal oder horizontal
Sicherheit	Überdruckventil, Überlastschutz, manuelles Ablassventil
Wartung	Überprüfung auf Leckagen, Nachfüllen von Hydrauliköl ISO VG 15
Ersatzteile und Reparierbarkeit	Vollständige Teileliste verfügbar, Reparatur durch autorisierten Service
Garantie und Support	Technische Unterstützung und elektronische Garantie auf www.vevor.com/support
Lebensdauer	2 Jahre bei seltener Nutzung
Empfohlene Verwendung	Auf festem Boden, nur für vorübergehendes Heben

Häufig gestellte Fragen - 108A-0050-00-00 Vevor

Wie verwende ich den Vevor Zehenheber 108A-0050-00-00?

Legen Sie die Last auf die Zahnplatte, schrauben Sie den Ablassgriff fest im Uhrzeigersinn ein, pumpen Sie dann den Steuergriff auf und ab, um zu heben. Zum Senken schrauben Sie den Ablassgriff langsam gegen den Uhrzeigersinn los.

Was ist die maximale Hubkapazität dieses Wagenhebers?

Die maximale Kapazität beträgt 10 Tonnen, und die Zehenkapazität beträgt 5 Tonnen. Überschreiten Sie niemals diese Grenzen.

Wie füge ich Hydrauliköl hinzu?

Schrauben Sie die angegebene Schraube (Teil Nr. 24) heraus, fügen Sie Hydrauliköl ISO VG 15 bis zum erforderlichen Stand hinzu, dann schrauben Sie sie wieder fest. Mischen Sie keine verschiedenen Flüssigkeiten.

Was tun, wenn der Wagenheber nicht richtig hebt?

Überprüfen Sie, ob der Ablassgriff fest eingeschraubt ist. Wenn das Problem weiterhin besteht, lösen Sie die Entlüftungsschraube (Teil Nr. 15), um Luft abzulassen, und schrauben Sie sie wieder fest.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Arbeiten Sie niemals unter der angehobenen Last. Verwenden Sie den Wagenheber nur auf einer ebenen und festen Oberfläche. Überschreiten Sie nicht die Nennkapazität. Halten Sie einen Sicherheitsabstand zur Last.

Kann ich den Wagenheber verwenden, um eine Last dauerhaft zu halten?

Nein, der Wagenheber ist nur zum Heben und Senken ausgelegt. Ein dauerhaftes Halten kann das Gerät überlasten und Schäden verursachen.

Wie warte ich den Wagenheber?

Überprüfen Sie vor jedem Gebrauch auf Lecks, Risse oder Verformungen. Nach häufiger Nutzung überprüfen Sie die Schrauben, die Zahnplatte und die Basis. Ersetzen Sie verschlissene Dichtungen bei Bedarf.

Wo finde ich Ersatzteile?

Die Anleitung enthält eine vollständige Teileliste mit Referenzen. Kontaktieren Sie den Vevor-Kundendienst über www.vevor.com/support, um Teile zu bestellen.

Welches Hydrauliköl verwenden?

Verwenden Sie Hydrauliköl ISO VG 15. Die Mischung mit anderen Flüssigkeiten ist verboten.

Wie lagere ich den Wagenheber?

Lagern Sie den zusammengeklappten Wagenheber an einem trockenen Ort. Stellen Sie sicher, dass die Zahnplatte in die Basis eingefahren ist.

BEDIENUNGSANLEITUNG 108A-0050-00-00 Vevor

Linkenheim-Hochstetten, Deutschland

Hergestellt in China

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

Technischer Support und E-Garantiezertifikat www.vevor.com/support

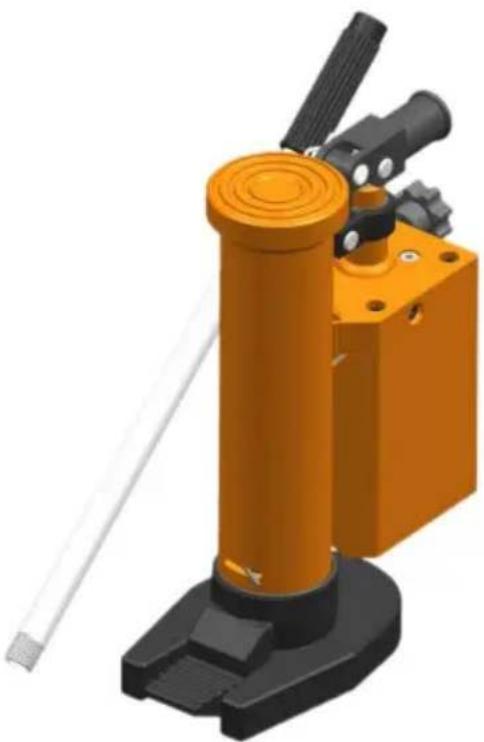

ZEHENHEBER

MODELL:108A-0050-00-00

Wir sind stets bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

Zehenheber

MODELL:108A-0050-00-00

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

PARAMETERLISTE

Modell	108A-0050-00-00
Oberer Hubbereich (mm) 370–570
Zehenhebebereich ymmy 25-230
Zehenkapazität (t)	5
Spitzenkapazität (t)	10
Produktgröße (mm)	305*140*370
Nettogewicht / kg)	23.9

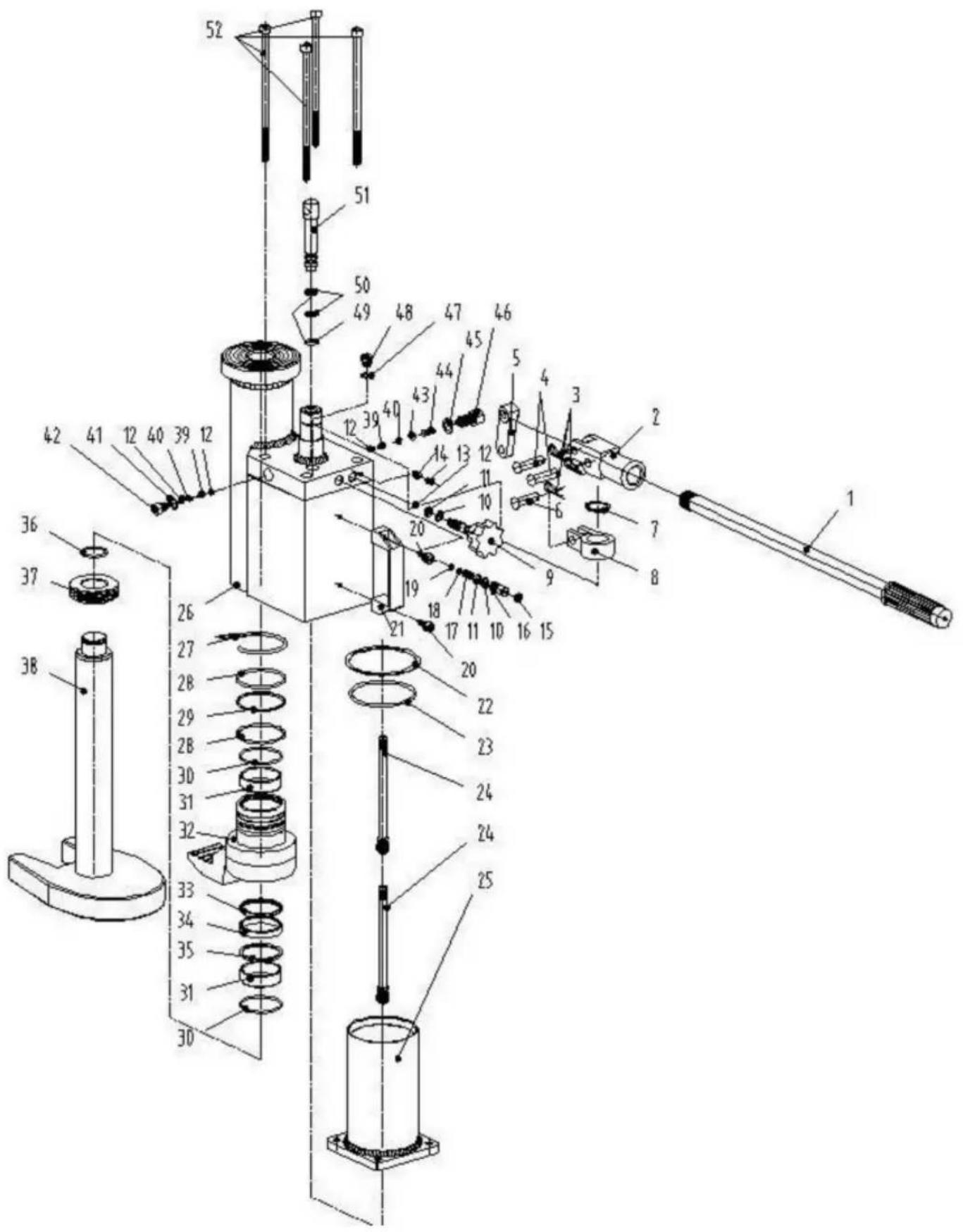

STÜCKLISTE

NO.	Drawing No	Product Name	Assembly quantity	material	specifications
1	100A-00000-01	Handle Bar Set	1	Q235A	D21.3*500
2	100A-00000-02	Handle socket	1	QT400-15	M21*1.5
3	100A-00000-03	R-Pin	3	25Mn	D2.5*25
4	100A-00000-04	Snapper Pin	2	Q235A	D10*40
5	100A-00000-05	Clip Handle Rod	1	QT400-15	D10
6	100A-00000-06	Clip Pins	1	Q235A	D10*35
7	100A-00000-07	Snap Ring	1	65Mn	D26
8	100A-00000-08	Snapper Bushing	1	ZG350	D26*d10
9	100A-00000-09	Pressure Relief Valve	1	45#	M10*1
10	100A-00000-10	back-up ring	2	NL1010	D11*7*1.25
11	100A-00000-11	O-ring	2	NBR70	D6.5*2.65
12	100A-00000-12	D6 Steel Ball	4	GCr15	D6
13	100A-00000-13	flush bolt	1	25#	M4*8
14	100A-00000-14	Limit retaining ring	1	Q235A	D4*1.5
15	100A-00000-15	Decorative hat	1	PA6	D10.8*1
16	100A-00000-16	Relief valve spool	1	45#	M10*1*18
17	100A-00000-17	Relief valve spring	1	65Mn	D7.8*15
18	100A-00000-18	Spring seat	1	Q235A	D7.5*3
19	100A-00000-19	D3.5 steel ball	1	GCr15	D3.5
20	100A-00000-20	Hexagon socket bolt	2	25#	M6*16
21	100A-00000-21	Aluminum handle	1	ZL01	M6
22	100A-00000-22	Sealing flat gasket	1	NL1010	D91*d85*1.5
23	100A-00000-23	O-ring	1	NBR70	D74*3.55
24	100A-00000-24	Oil suction tube assembly	2	20#	M10*1
25	100A-00000-25	Oil storage tank	1	Q235A	85*3
26	100A-00000-26	valve body assembly	1	45#	76*8
27	100A-00000-27	Stop ring	1	65Mn	D4*185
28	100A-00000-28	O-ring	2	NBR70	D54*3.1
29	100A-00000-29	back-up ring	1	PTFE	D59.9*d55.1*2
30	100A-00000-30	Stopping ring for holes	2	65Mn	D50
31	100A-00000-31	Oil free bearing	2	HMn58-2	D50*d45*15
32	100A-00000-32	Toe	1	45#	D45*115
33	100A-00000-33	Shaft seal	1	PTFE+NBR70	D52*3*d45*3.2
34	100A-00000-34	Y-Seal	1	PU	D53*d45*6
35	100A-00000-35	back-up ring	1	PTFE	D52.9*d45.1*2
36	100A-00000-36	Shaft stop ring	1	65Mn	D30
37	100A-00000-37	Piston	1	QT450-10	D59.5*15
38	100A-00000-38	ROD AS-PISTON	1	45#	D45*340
39	100A-00000-39	Spring	2	swrh67b	D4*0.5*8
40	100A-00000-40	Spring seat	2	Q235A	D5*5
41	100A-00000-41	Sealing copper gasket	1	H70	D14*d10*1
42	100A-00000-42	High pressure sealing oil bolt	1	45#	M10*1.25*23
43	100A-00000-43	D9 steel ball	1	GCr15	D9
44	100A-00000-44	Spring	1	25Mn	D8*0.5*15
45	100A-00000-45	Sealing iron pad	1	A3	D18*d12*1
46	100A-00000-46	High pressure sealing oil bolt	1	45#	M12*1.5*25
47	100A-00000-47	ED washer	1	NBR70	M10
48	100A-00000-48	Oil port plug	1	45#	M10*1
49	100A-00000-49	O-ring	2	NBR70	D9.5*2.65
50	100A-00000-50	back-up ring	2	PTFE	D10*d14*1.5
51	100A-00000-51	piston	1	45#	D14*85
52	100A-00000-52	Hexagon socket bolt	4	20#	M8*170

SICHERHEIT & WARNHINWEISE

1. Warnung im Voraus

1.1 Dieser Wagenheber darf nur von qualifiziertem Personal bedient, gewartet und repariert werden. 1.2 Bei der Verwendung dieses Wagenhebers sollten alle in diesem Handbuch beschriebenen wichtigen Punkte beachtet werden; andernfalls kann es zu Verletzungen des Bedieners oder zur Beschädigung von Gegenständen kommen, die durch Vernachlässigung während der Verwendung dieses Wagenhebers verursacht werden.

1.3 Vor dem Einsatz sollte der Bediener prüfen und bestätigen, dass der Wagenheber in einem guten Zustand ist.

1.4 Der Originalhersteller übernimmt keine Verantwortung für den Austausch der mechanischen Eigenschaften des Wagenhebers, die durch die Wartung durch Dritte ohne schriftliche Genehmigung verursacht wurden, mit Ausnahme von Reparaturen durch den Hersteller oder seine Vertretung.

1.4 Der Originalhersteller übernimmt keine Verantwortung für den Austausch der Wagenheber mechanisch

Eigentum, das durch die Wartung des Dritten verursacht wurde, ohne dass eine schriftliche Genehmigung vorliegt.

mit Ausnahme von Reparaturen durch den Hersteller oder seine Vertretung.

Direkter Kontakt mit Lebensmitteln.

Betrieb unter schwierigen Bedingungen (z. B. extremes Klima, Gefrierschrankanwendung, starke Magnetfelder).

Betrieb, der besonderen Vorschriften unterliegt (z. B. explosionsgefährdete Bereiche, Minen), Handhabung von Lasten, deren Beschaffenheit zu gefährlichen Situationen führen kann (z. B. geschmolzenes Metall, Säuren, strahlende Materialien, insbesondere spröde Lasten), Betrieb auf Seeschiffen.

Direkter Kontakt mit Lebensmitteln.

2. Transport und Lagerung

2.1 Transport

Der Bediengriff (02) dient ausschließlich der Bedienung des Wagenhebers. Beim Transport darf der Wagenheber nicht fallen gelassen oder geworfen werden, da sonst der Kolben beschädigt werden könnte und die Pumpe beschädigt werden könnte. Daher sollte der Wagenheber vor dem Transport befestigt werden, um Stöße durch andere Gegenstände zu vermeiden.

2.2 Lagerung

Bewahren Sie den zusammengeklappten Wagenheber an einem trockenen Ort auf.

BEDIENUNGSANLEITUNG

Der Bediener sollte bei allen Bewegungen auf den Wagenheber und das Gewicht achten.

3.1 Nutzungsumfang

Wenn dieser Wagenheber verwendet wird, muss er an einem festen und stabilen Ort, z. B. einer verstärkten Stelle, aufgestellt werden, auf einem Betonboden, um Lasten in der Werkstatt vertikal oder horizontal zu heben oder zu bewegen. Um die Last in einem so begrenzten Bereich des Wagenhebers anzuheben, kann ein Hilfspolster unter der Basis angebracht werden. Die Zahnplatte (50) des Wagenhebers sollte so auf die Unterlage aufgesetzt werden,

dass er beim Einfahren des Wagenhebers nach innen geklappt werden kann. Verwenden Sie den Wagenheber nur zum Heben und Absenken der Last. Dauerhaftes Halten der Last kann zur Überlastung führen, das Gerät beschädigen und Personen- und Sachschäden verursachen.

3.2 Funktionsweise

Legen Sie ein Gewicht stabil auf die Zahnplatte des Wagenhebers.

Achtung: Benutzen Sie nicht das vordere Ende der Zahnplatte, um das Gewicht anzuheben.

Wichtiger Punkt: Beim Heben des Gewichts an der Zahnplatte sollte das Gewicht nahe am Kopf des Wagenhebers angebracht werden, um ein Verbiegen der Säule (55) des Wagenhebers zu vermeiden. Bitte schrauben Sie zuvor den unbelasteten Griff (22) im Uhrzeigersinn fest ein, vor dem Heben.

Drücken Sie dann den Bediengriff und heben Sie ihn wiederholt nach oben und unten, um Druck zu pumpen, um das Gewicht zu heben. Die Hubbewegung kann sofort gestoppt werden, indem Sie den Hebevorgang stoppen.

3.2.2 Reduzieren

Bitte schrauben Sie den Entladegriff langsam gegen den Uhrzeigersinn heraus, um das Gewicht Schritt für Schritt zu reduzieren. Wenn Sie den runden Entladegriff wieder hochschrauben, können die reduzierenden Bewegungen sofort gestoppt werden.

Hinweis: Im unbelasteten Zustand des Wagenhebers sollte der Kopf nach unten gedrückt werden, um seine Höhe zu reduzieren.

Achtung: Wenn sich der Wagenheber nicht in einem Wartungszustand befindet, können nicht alle Teile davon gewartet werden, bis auf den Bediengriff, der demontiert werden kann.

3.3 Sicherheitsstandard

3.3.1 Das Heben von Gewichten ist eine gefährliche Tätigkeit; die beauftragten Betreiber sollten professionell, geschult und erfahren sein.

3.3.2 Diese zusätzlichen Gewichte können nicht zum angehobenen Gewicht hinzugefügt werden, um Unfälle durch Herunterfallen zu verhindern.

3.3.3 Überschreiten Sie niemals die empfohlene Höchstgrenze des Hubgewichts.

3.3.4 Bitte halten Sie einen Sicherheitsabstand zum angehobenen Gewicht ein.

3.3.5 Benutzen Sie niemals den Wagenheber, wenn dieser ausgewechselt oder beschädigt ist oder sich in einem schlechten Zustand befindet.

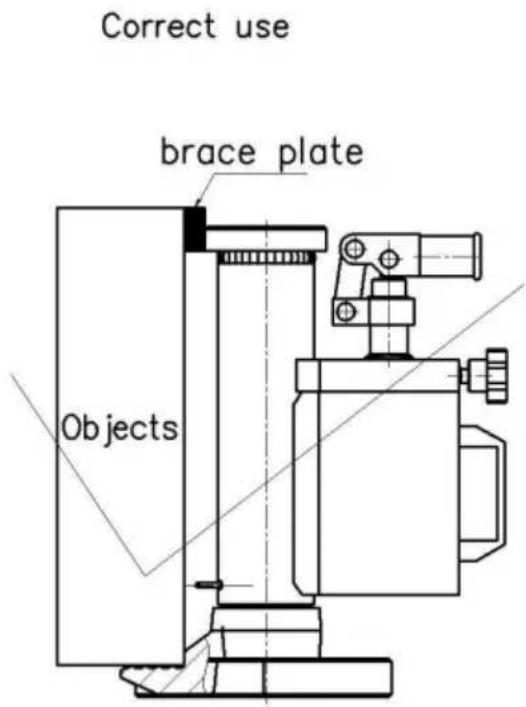

3.3.6 Wenn Sie das Gewicht mit der Zahnplatte anheben, halten Sie das Gewicht bitte in der Nähe des Kopfes des Wagenhebers, um ein Verbiegen der Säule des Wagenhebers zu vermeiden. Bitte überprüfen Sie die Zeichnung erneut.

3.3.7 Bitte bestätigen Sie, dass jeder Stützpunkt auf dem Boden fest und stabil sein sollte, einschließlich Bodenfläche und Beladung usw., und dann sollte jede Art von Betrieb nur auf der ebenen Fläche gehandhabt werden.

3.3.8 Bitte stellen Sie die Stabilität des angehobenen Gewichts während der gesamten Hebezeit sicher, um zu vermeiden, dass es umgedreht oder verrutscht wird. Jedes Gerät muss vor dem Heben repariert werden.

3.3.9 Betreiben Sie den Wagenheber niemals, wenn Personen auf dem Hebegewicht stehen.

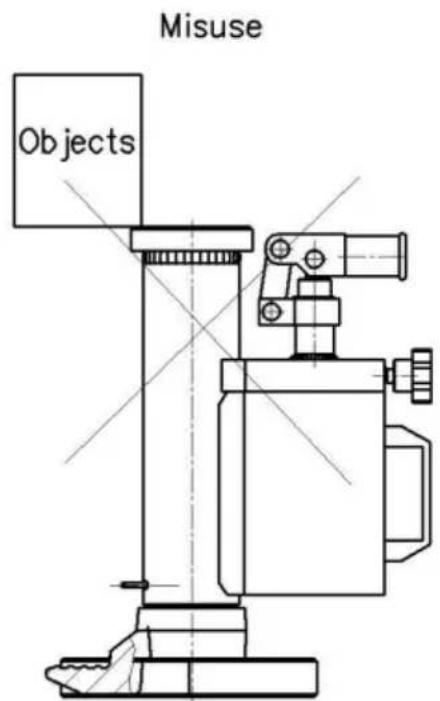

3.3.10 Benutzen Sie niemals die Vorderseite und/oder die Zahnplatte zum Heben von Gewichten. Die Zahnplatte

sollte vollständig in der Basis liegen und der Druckpunkt auf das Gewicht sollte so nah wie möglich am hinteren Ende der Zahnplatte angebracht werden.

3.3.11 Schrauben Sie auf keinen Fall die Stellschraube (26) fest. Andernfalls könnte es zu einem typischen Jack-Drop-Unfall kommen. Diese Teile (26, 27, 28, 29, 30) sind die Vorrichtung zum Überlastungsschutz. 3.3.12 Heben Sie das Gewicht niemals seitlich am Kopf des Wagenhebers an. Das Gewicht sollte in Kontakt mit der schwarzen Schattenoberfläche der folgenden Bilder sein. 3.3.13 Arbeiten Sie niemals unter der angehobenen Last. 3.3.14 Der Besitzer des Wagenhebers muss dafür sorgen, dass alle Sicherheitsetiketten den Standards entsprechen. Behalten Sie die relativen Positionen bei; sie sollten ersetzt werden, wenn sie nicht klar gelesen werden können. 3.3.15 Dieses Betriebshandbuch kann nicht alle Situationen abdecken; bitte befolgen Sie jeden Schritt davon vorsichtig.

4. Wartung

Wartung und Reparatur müssen gemäß den Anweisungen durchgeführt werden.

Es sind keine Änderungen zulässig. Wenn das bewegliche Teil außer Betrieb ist oder Öl während des Gebrauchs austritt: Sichern Sie zuerst die Ladung sicher und wenden Sie sich dann sofort an den Kundendienst.

Lebensdauer des Wagenhebers: 2 Jahre bei nicht häufigem Gebrauch.

6.1 Routineinspektion

6.1.1 Bitte überprüfen und bestätigen Sie vor dem Betrieb Folgendes:

(1) Alle Stopper und Schrauben des Wagenhebers sind fest angezogen. (2) An der Pumpe des Wagenhebers tritt kein Öl aus. (3) Es liegen keine Risse oder Verformungen am Pumpenkörper, an der Zahnplatte oder am Sockel vor.

(4) Die Pumpe sollte ohne Last normal betrieben werden.

6.1.2 Bei häufigem Gebrauch des Wagenhebers verkürzt sich die Prüfzeit.

Dabei sind folgende Kontrollpunkte hervorzuheben:

(1) Alle Wagenheberstopper, Schrauben und Muttern müssen ausreichend festgezogen sein und sollten bei Bedarf angepasst werden. (2) Wenn sich der Wagenheber im Ladezustand befindet, pumpen Sie ihn bitte vollständig auf, bis das Ablassventil sich öffnet und ohne dass Öl austritt (aber der Ölfleck auf der Oberfläche der Säule bzw. des Ventilschafts ist normal).

Bitte lassen Sie den Druck der Pumpe ab und überprüfen Sie die Säule, um sicherzustellen, dass sie flach und vertikal ohne Stöße und Kratzer ist. Wenn Schäden festgestellt werden, muss die Säule rechtzeitig geändert werden.

Beim Reduzieren des Wagenhebers sollte der Bediener prüfen, ob die Reduzierung

Die Bewegung ist stabil oder nicht, und sie sollte verkeilt sein (einige leichte Vibrationen sind normal).

Bitte überprüfen Sie sorgfältig alle äußeren Teile des Wagenhebers, einschließlich des

Pumpenkörpers: keine Verformung, Risse oder Stöße. - Betätigen Sie die Hand

in jedem Stecker. Der alte Stecker muss durch einen neuen ersetzt werden

Zahnplatte: keine Verformung und Rissbildung

- Basis: keine Verformung und Rissbildung

5. Öl hinzufügen

Wenn der Wagenheber nicht bis zur Nennhöhe aufgepumpt werden kann, müssen Sie Hydrauliköl zum Tank nachfüllen. Das zu verwendende Hydrauliköl muss ISO VG 15 sein.

Das Mischen verschiedener Flüssigkeiten ist verboten!

6. Anleitung zur Fehlerbehebung

Symptom	Mögliche Ursache	Lösungen
Jack kann nicht seinordentlich aufgepumpt.	Das Ablassventil istnicht geschlossen.	1. Unbelastet einschraubenGriff (22) fest im Uhrzeigersinn eindrehen Richtung.2. Lösen Sie die Schraube (15).Lassen Sie die Luft aus der Pumpe ab und schrauben Sie sie dann fest ein.
Jack kann nicht seinunten am veröffentlichtSpitzenposition	Das Ablassventil istnicht ausreichend geöffnet	Schrauben Sie den Entladegriff heraus(22) gegen den Uhrzeigersinn.
Jack kann nicht gepumpt werdenbis zu seiner maximalenNennhöhe	Öl reicht nicht aus.	Schrauben Sie die Schraube (24) heraus undfüllen Sie ausreichend Hydrauliköl ein.
Das Öl ist rund um denKolben ausgelaufen	Dichtungen sind verschlissen	Ersetzen Sie verschlissene Dichtungendurch neue (9) und (1 0 ) durch denspeziell dafür vorgesehenen ServiceCenter.
