MANUALE UTENTE 108A-0050-00-00 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

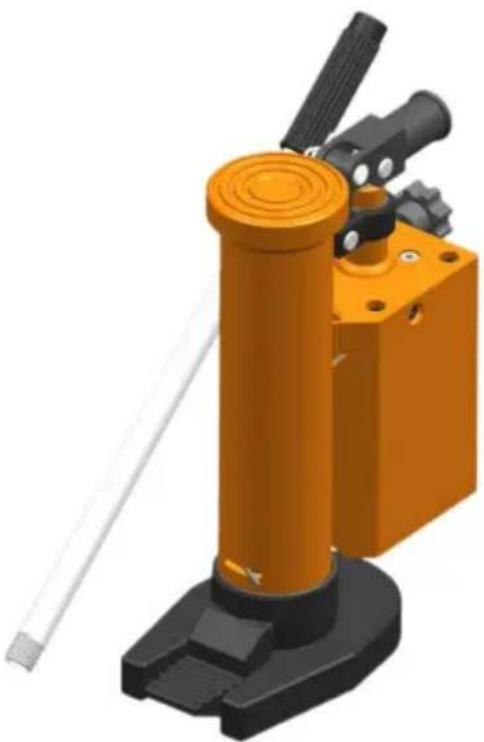

PUNTA JACK

MODELLO:108A-0050-00-00

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Jack per le dita dei piedi

MODELLO:108A-0050-00-00

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ELENCO PARAMETRI

Modello	108A-0050-00-00
Gamma di sollevamento superiore (mm)	370-570
Intervallo di sollevamento della punta	ÿmmÿ 25-230
Capacità della punta (t)	5
Capacità massima (t)	10
Dimensioni del prodotto (mm)	305*140*370
Peso netto (chilogrammo)	23.9

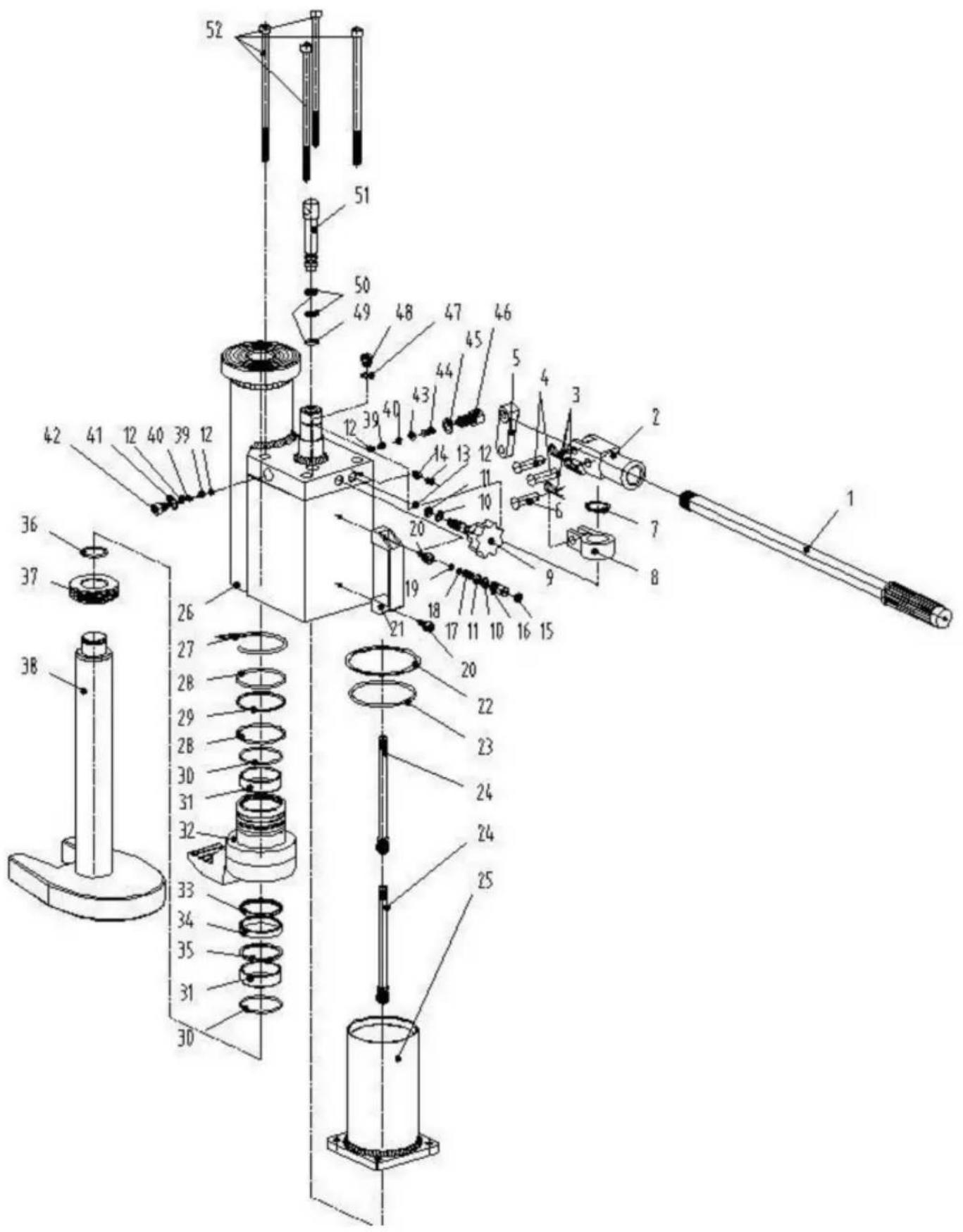

ELENCO PARTI

NO.	Drawing No	Product Name	Assembly quantity	material	specifications
1	100A-00000-01	Handle Bar Set	1	Q235A	D21.3*500
2	100A-00000-02	Handle socket	1	QT400-15	M21*1.5
3	100A-00000-03	R-Pin	3	25Mn	D2.5*25
4	100A-00000-04	Snapper Pin	2	Q235A	D10*40
5	100A-00000-05	Clip Handle Rod	1	QT400-15	D10
6	100A-00000-06	Clip Pins	1	Q235A	D10*35
7	100A-00000-07	Snap Ring	1	65Mn	D26
8	100A-00000-08	Snapper Bushing	1	ZG350	D26*d10
9	100A-00000-09	Pressure Relief Valve	1	45#	M10*1
10	100A-00000-10	back-up ring	2	NL1010	D11*7*1.25
11	100A-00000-11	O-ring	2	NBR70	D6.5*2.65
12	100A-00000-12	D6 Steel Ball	4	GCr15	D6
13	100A-00000-13	flush bolt	1	25#	M4*8
14	100A-00000-14	Limit retaining ring	1	Q235A	D4*1.5
15	100A-00000-15	Decorative hat	1	PA6	D10.8*1
16	100A-00000-16	Relief valve spool	1	45#	M10*1*18
17	100A-00000-17	Relief valve spring	1	65Mn	D7.8*15
18	100A-00000-18	Spring seat	1	Q235A	D7.5*3
19	100A-00000-19	D3.5 steel ball	1	GCr15	D3.5
20	100A-00000-20	Hexagon socket bolt	2	25#	M6*16
21	100A-00000-21	Aluminum handle	1	ZL01	M6
22	100A-00000-22	Sealing flat gasket	1	NL1010	D91*d85*1.5
23	100A-00000-23	O-ring	1	NBR70	D74*3.55
24	100A-00000-24	Oil suction tube assembly	2	20#	M10*1
25	100A-00000-25	Oil storage tank	1	Q235A	85*3
26	100A-00000-26	valve body assembly	1	45#	76*8
27	100A-00000-27	Stop ring	1	65Mn	D4*185
28	100A-00000-28	O-ring	2	NBR70	D54*3.1
29	100A-00000-29	back-up ring	1	PTFE	D59.9*d55.1*2
30	100A-00000-30	Stopping ring for holes	2	65Mn	D50
31	100A-00000-31	Oil free bearing	2	HMn58-2	D50*d45*15
32	100A-00000-32	Toe	1	45#	D45*115
33	100A-00000-33	Shaft seal	1	PTFE+NBR70	D52*3*d45*3.2
34	100A-00000-34	Y-Seal	1	PU	D53*d45*6
35	100A-00000-35	back-up ring	1	PTFE	D52.9*d45.1*2
36	100A-00000-36	Shaft stop ring	1	65Mn	D30
37	100A-00000-37	Piston	1	QT450-10	D59.5*15
38	100A-00000-38	ROD AS-PISTON	1	45#	D45*340
39	100A-00000-39	Spring	2	swrh67b	D4*0.5*8
40	100A-00000-40	Spring seat	2	Q235A	D5*5
41	100A-00000-41	Sealing copper gasket	1	H70	D14*d10*1
42	100A-00000-42	High pressure sealing oil bolt	1	45#	M10*1.25*23
43	100A-00000-43	D9 steel ball	1	GCr15	D9
44	100A-00000-44	Spring	1	25Mn	D8*0.5*15
45	100A-00000-45	Sealing iron pad	1	A3	D18*d12*1
46	100A-00000-46	High pressure sealing oil bolt	1	45#	M12*1.5*25
47	100A-00000-47	ED washer	1	NBR70	M10
48	100A-00000-48	Oil port plug	1	45#	M10*1
49	100A-00000-49	O-ring	2	NBR70	D9.5*2.65
50	100A-00000-50	back-up ring	2	PTFE	D10*d14*1.5
51	100A-00000-51	piston	1	45#	D14*85
52	100A-00000-52	Hexagon socket bolt	4	20#	M8*170

1. Avvertimento in anticipo

1.1 Questo martinetto deve essere utilizzato, mantenuto e riparato solo da personale qualificato personale.
1.2 L'uso di questo jack dovrebbe seguire ogni punto importante descritto in questo Manuale; in caso contrario potrebbero verificarsi lesioni all'operatore o danni agli oggetti causato da negligenza durante l'uso di questo jack.
1.3 Prima dell'operazione, l'operatore deve controllare e confermare che il martinetto sia inserito un buono stato.
1.4 Il produttore originale non ha alcuna responsabilità per la modifica dei cric meccanico

proprietà causate dalla manutenzione di terzi senza alcuna scritta

permesso da

dal produttore, fatta eccezione per la riparazione da parte del produttore o della sua agenzia.

1.5 Limitazione dell'applicazione:

Funzionamento in condizioni severe (ad es. climi estremi, applicazioni in congelatore, forti campi magnetici).

Esercizio soggetto a norme speciali (ad es. atmosfere potenzialmente esplosive, mine), Movimentazione di carichi la cui natura potrebbe portare a situazioni pericolose (ad es. metallo fuso, acidi, materiali radianti, carichi particolarmente fragili), Esercizio su navi marittime.

Contatto diretto con gli alimenti.

2. Trasporto e stoccaggio

2.1 Trasporti

La maniglia di manovra (02) serve solo per azionare il martinetto. Durante il trasporto il martinetto, non può essere lasciato cadere o lanciato perché potrebbe causare il ribaltamento del pistone danneggiarsi e la pompa potrebbe rovinarsi. Pertanto, il jack dovrebbe essere riparato prima del trasporto per evitare di essere colpito da altri oggetti.

2.2 Stoccaggio

Conservare il jack piegato in un luogo asciutto.

ISTRUZIONI PER L'USO

L'operatore deve vigilare sul martinetto e sul peso durante tutti i movimenti.

3.1 Ambito di utilizzo

Quando si utilizza questo martinetto, deve essere posizionato su un luogo fisso e solido, ad esempio rinforzato pavimento in cemento, per sollevare o spostare il carico verticalmente o orizzontalmente in officina. In Per sollevare il carico in un'area così limitata del martinetto, è possibile posizionare dei cuscinetti ausiliari sotto la sua base. La piastra dentata (50) del martinetto deve essere posizionata sulla base in questo modo

che possa essere ripiegato all'interno quando si ritrae il martinetto. Utilizzare il martinetto solo per il sollevamento e abbassamento del carico. Il mantenimento permanente del carico può sovraccaricare il apparecchio e causare danni a persone e cose.

3.2 Modalità di funzionamento

Posizionare stabilmente un peso sulla piastra dentata del martinetto.

Attenzione: non utilizzare l'estremità anteriore della piastra dentata per sollevare il peso.

Punto importante: quando si solleva il peso tramite la piastra dentata, il peso dovrebbe essere vicino alla testa del martinetto per evitare che il pilastro (55) del martinetto si pieghi.

Prima avvitare saldamente la maniglia scarica (22) in senso orario

sollevamento.

Quindi, premere e sollevare ripetutamente la maniglia operativa su e giù per pompare pressione per sollevare il peso. Il movimento di sollevamento può essere interrotto immediatamente arrestando l'operazione di sollevamento.

3.2.2 Riduzione

Si prega di svitare lentamente la maniglia di scarico in senso antiorario per ridurla il peso passo dopo passo. Ma quando si avvita nuovamente la maniglia rotonda di scarico, il la riduzione del movimento può essere interrotta immediatamente.

Nota: quando il martinetto è scarico, la sua testa deve essere premuta ridurne l'altezza.

Attenzione: Se il cric non è in stato di manutenzione, ogni sua parte non potrà esserlo smontato tranne la maniglia di manovra.

3.3 Norme di sicurezza

3.3.1 Il sollevamento di pesi è un'operazione pericolosa; gli operatori incaricati dovrebbe essere professionale, formato ed esperto.
3.3.2 Questi pesi extra non possono essere aggiunti al peso sollevato per evitare cadute incidenti.
3.3.3 Non superare mai il limite massimo raccomandato del peso di sollevamento.

3.3.4 Mantenere una distanza di sicurezza dal peso sollevato.

3.3.5 Non utilizzare mai il cric in fase di modifica o rovinato o in cattivo stato.

3.3.6 Quando si solleva il peso tramite la piastra dentata, tenere il peso vicino alla piastra dentata testa del martinetto per evitare che il pilastro del martinetto si pieghi. Si prega di controllare il disegno Ancora.

3.3.7 Si prega di confermare che ogni punto di supporto del terreno deve essere solido e stabile, compresa la superficie del pavimento e il carico, ecc., e quindi dovrebbe essere qualsiasi tipo di operazione maneggiato solo sulla superficie piana.

3.3.8 Garantire la stabilità del peso sollevato durante l'intero periodo di sollevamento evitare che si capovolga o scivoli. Ogni dispositivo deve essere riparato prima

sollevamento.

3.3.9 Non azionare mai il martinetto quando le persone sono in piedi sul peso di sollevamento.
3.3.10 Non utilizzare mai la parte anteriore e/o la piastra dentata per sollevare pesi. La placca dentata

dovrebbe essere posizionato completamente nella sua base e il punto di spinta del peso dovrebbe essere il più vicino possibile all'estremità posteriore della placca dentata.

3.3.11 Non avvitare mai la vite regolabile (26) in nessuna circostanza. Altrimenti potrebbe verificarsi il tipico incidente di jack-dropping. Queste parti (26,27, 28, 29, 30) sono il dispositivo di protezione da sovraccarico.

3.3.12 Non utilizzare mai il lato della testa del martinetto per sollevare il peso. Il peso dovrebbe essere a contatto con la superficie dell'ombra nera delle seguenti immagini.

3.3.13 Non lavorare mai sotto il carico sollevato.

3.3.14 Il proprietario del pattino deve garantire tutte le etichette riguardanti la sicurezza standard. Mantenendo le relative posizioni, che dovrebbero essere sostituite quando non può essere letto chiaramente.

3.3.15 Il presente manuale operativo non può coprire tutte le situazioni; si prega di seguire ogni passaggio di esso con cautela.

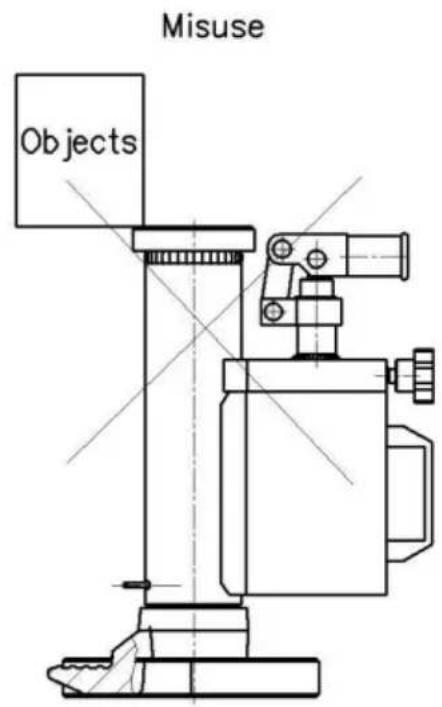

Misuse Objects

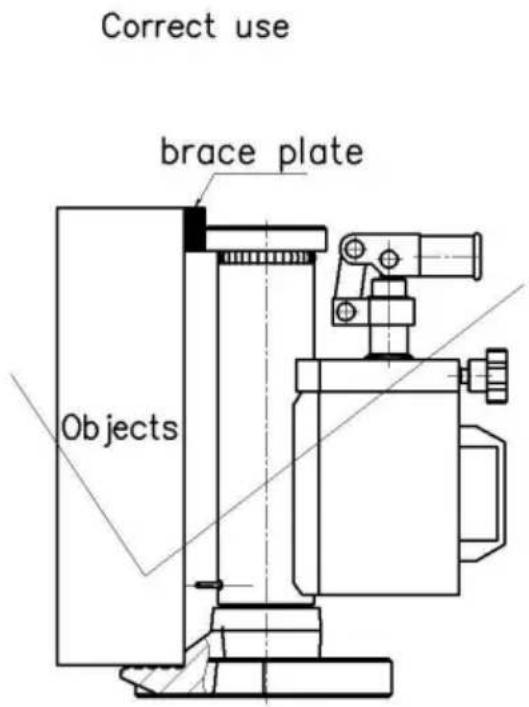

Correct use brace plate Objects

4. Mantenimento

La manutenzione e la riparazione devono essere eseguite secondo le istruzioni.

Non è consentita alcuna modifica. Quando la parte mobile è guasta o si verificano perdite d'olio durante l'uso: fissare prima il carico in modo sicuro, quindi contattare immediatamente l'assistenza.

Durata del cric: 2 anni per uso non frequente.

6.1 Ispezione ordinaria

6.1.1 Prima dell'operazione, ispezionare e confermare quanto segue:

(1) Tutti i tappi e le viti del martinetto siano stati avvitati saldamente.

(2) Non vi sono perdite di olio dalla pompa del martinetto.

(3) Non sono presenti crepe o deformazioni sul corpo della pompa, sulla piastra dentata o sulla base.

(4) La pompa deve essere utilizzata normalmente senza carico.

6.1.2 In caso di uso frequente del jack, il tempo di controllo deve essere ridotto inoltre, e devono essere enfatizzati i seguenti punti di controllo:

(1) Tutti i fermi del martinetto, le viti e i dadi devono essere sufficientemente avvitati e dovrebbero essere adeguati quando necessario.

(2) Quando il martinetto è in stato di caricamento, pomparlo completamente fino alla valvola di rilascio si apre e senza perdite d'olio (tranne la macchia d'olio sulla superficie del montante o lo stelo della valvola è normale).

Rilasciare la pressione della pompa e controllare il pilastro per confermare che lo sia piatto e verticale senza urti e raschiature. Se viene riscontrato un danno, il pilastro dovrebbe essere cambiato in tempo.

Quando il martinetto si sta riducendo, l'operatore deve verificare se la riduzione il movimento è stabile o meno e dovrebbe essere incuneato (qualche leggera vibrazione lo è normale).

Si prega di controllare attentamente tutte le parti esterne del jack, incluso il corpo della

pompa: nessuna deformazione, fessurazione e impatto su di esso - Spazio

per la mano operativa in ciascuna spina, la vecchia spina dovrà essere sostituita con una nuova

Piastra dentata: nessuna deformazione e fessurazione

- Base: nessuna deformazione e fessurazione

5. Aggiungi olio

Se il martinetto non può essere pompato fino all'altezza nominale, è necessario aggiungerlo olio idraulico al serbatoio. L'olio idraulico da utilizzare deve essere ISO VG 15.

È vietata la miscelazione di liquidi diversi!

6. Guida alla risoluzione dei problemi

Sintomo	Causa possibile	Soluzioni
Jack non può esserlo pompato correttamente.	La valvola di rilascio è non chiuso.	1. Avvitare lo scarico maneggiare (22) saldamente in senso orario direzione.2. Allentare la vite (15).rilasciare l'aria dalla pompa, quindi avvitarla saldamente.
Jack non può esserlo rilasciato giù al posizione superiore	La valvola di rilascio è non aperto abbastanza	Svitare la maniglia di scarico (22) in senso antiorario.
Jack non può essere pompato fino alla sua altezza massima nominale	Il petrolio non basta.	Svitare la vite (24) e aggiungere abbastanza olio idraulico.
L'olio è fuoriuscito attorno allo stantuffo	Le guarnizioni sono usurate	Sostituire le guarnizioni usurate con delle nuove (9) e (1 0 ) presso il servizio appositamente incaricato centro.
