Producttype	Hydraulische teenkrik
Merk	Vevor
Model	108A-0050-00-00
Maximale capaciteit	10 t
Teencapaciteit	5 t
Hefbereik boven	370 - 570 mm
Hefbereik teen	25 - 230 mm
Productafmetingen	305 x 140 x 370 mm
Nettogewicht	23,9 kg
Aandrijving	Handmatig (hefboomhydrauliekpomp)
Hoofdmateriaal	Q235A staal, QT400-15 gietijzer
Belangrijkste functies	Verticaal of horizontaal hijsen en dalen van lasten
Veiligheid	Overdrukventiel, overbelastingsbeveiliging, handmatige ontlastklep
Onderhoud	Controle op lekkage, bijvullen hydraulische olie ISO VG 15
Reserveonderdelen en repareerbaarheid	Volledige onderdelenlijst beschikbaar, reparatie door erkende service
Garantie en ondersteuning	Technische ondersteuning en elektronische garantie op www.vevor.com/support
Levensduur	2 jaar bij weinig gebruik
Aanbevolen gebruik	Op vaste ondergrond, alleen voor tijdelijk heffen

Veelgestelde vragen - 108A-0050-00-00 Vevor

Hoe gebruik ik de Vevor 108A-0050-00-00 teenkrik?

Plaats de last op de getande plaat, draai de ontlaadhendel stevig met de klok mee, pomp dan de bedieningshendel op en neer om te heffen. Om te dalen, draai de ontlaadhendel langzaam tegen de klok in los.

Wat is de maximale hefcapaciteit van deze krik?

De maximale capaciteit is 10 ton, en de teencapaciteit is 5 ton. Overschrijd deze limieten nooit.

Hoe voeg ik hydraulische olie toe?

Draai de aangegeven schroef los (onderdeel nr. 24), voeg hydraulische olie ISO VG 15 toe tot het vereiste niveau, draai vervolgens weer vast. Meng geen verschillende vloeistoffen.

Wat moet ik doen als de krik niet goed heft?

Controleer of de ontlaadhendel goed is vastgedraaid. Als het probleem aanhoudt, draai de ontluchtingsschroef los (onderdeel nr. 15) om lucht te laten ontsnappen, draai deze vervolgens weer vast.

Wat zijn belangrijke veiligheidsmaatregelen?

Werk nooit onder de geheven last. Gebruik de krik uitsluitend op een vlakke en stevige ondergrond. Overschrijd de nominale capaciteit niet. Houd een veilige afstand tot de last.

Kan ik de krik gebruiken om een last permanent te ondersteunen?

Nee, de krik is alleen ontworpen voor heffen en dalen. Permanent ondersteunen kan het apparaat overbelasten en schade veroorzaken.

Hoe onderhoud ik de krik?

Controleer voor elk gebruik op lekkage, scheuren of vervorming. Na veelvuldig gebruik inspecteer de schroeven, getande plaat en basis. Vervang versleten afdichtingen indien nodig.

Waar vind ik reserveonderdelen?

De handleiding bevat een volledige onderdelenlijst met referenties. Neem contact op met de Vevor klantenservice via www.vevor.com/support om onderdelen te bestellen.

Welke hydraulische olie moet ik gebruiken?

Gebruik hydraulische olie ISO VG 15. Mengen met andere vloeistoffen is verboden.

Hoe berg ik de krik op?

Berg de krik opgevouwen op een droge plaats op. Zorg ervoor dat de getande plaat in de basis is teruggetrokken.

GEBRUIKSAANWIJZING 108A-0050-00-00 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

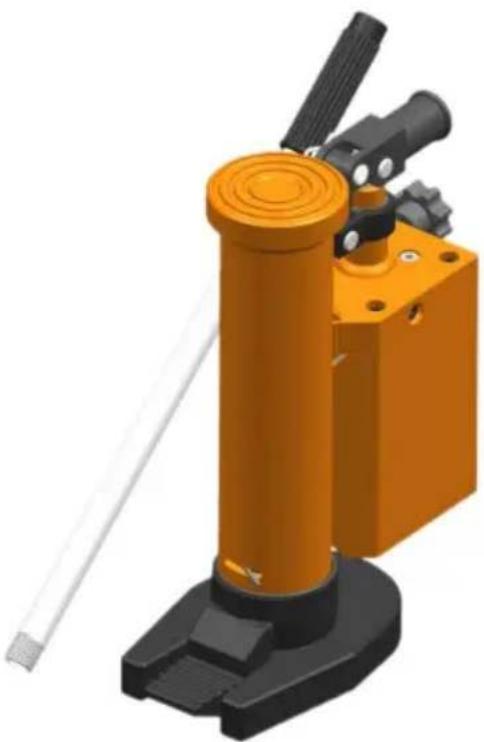

Teen-aansluiting

MODEL:108A-0050-00-00

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

PARAMETERLIJST

Model	108A-0050-00-00
Hoogste hefbereik (mm) 370-570
Hefbereik van de teen (mm) 25-230
Teencapaciteit (t)	5
Topcapaciteit (t)	10
Productgrootte (mm)	305*140*370
Netto gewicht / kg)	23.9

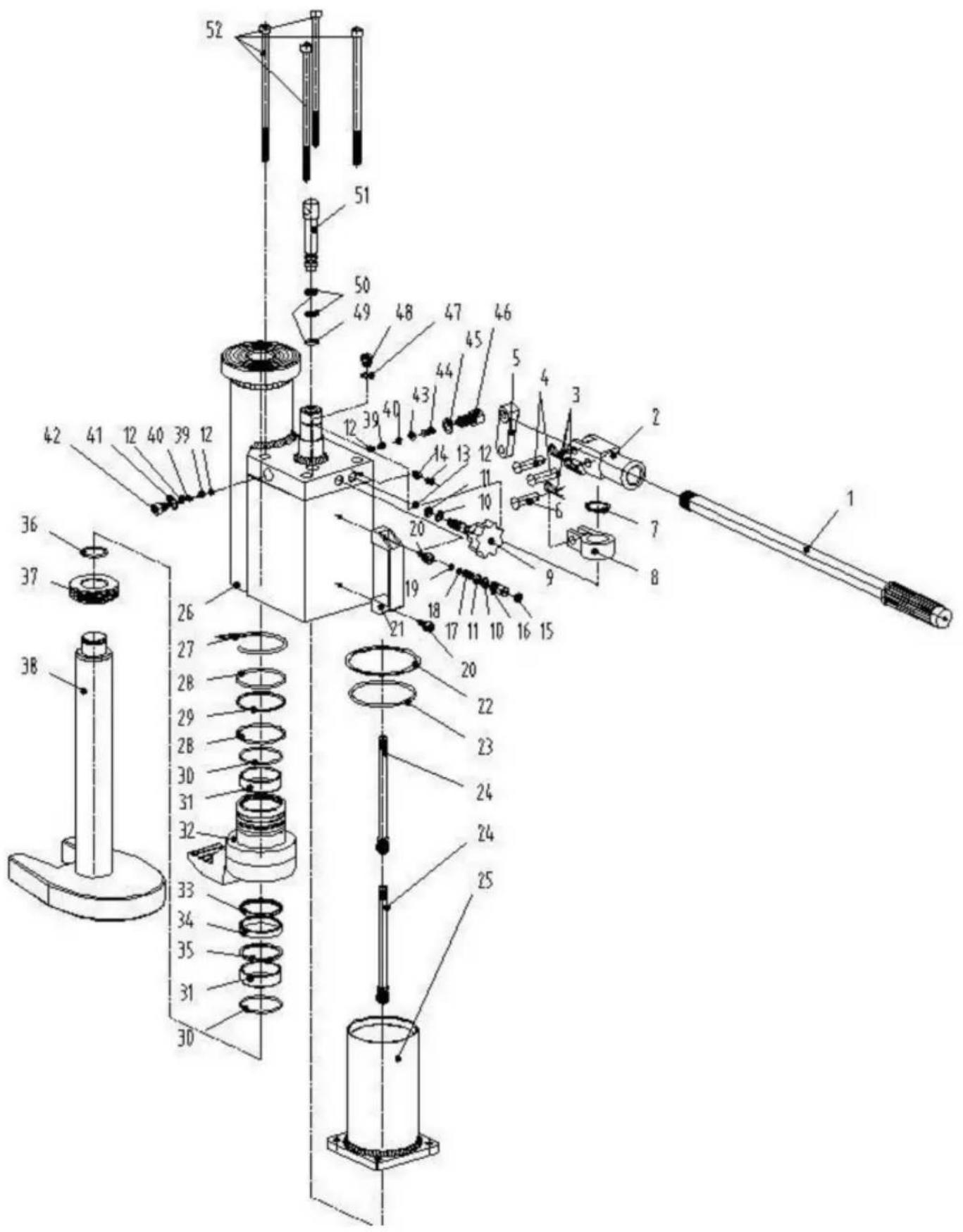

ONDERDELENLIJST

NO.	Drawing No	Product Name	Assembly quantity	material	specifications
1	100A-00000-01	Handle Bar Set	1	Q235A	D21.3*500
2	100A-00000-02	Handle socket	1	QT400-15	M21*1.5
3	100A-00000-03	R-Pin	3	25Mn	D2.5*25
4	100A-00000-04	Snapper Pin	2	Q235A	D10*40
5	100A-00000-05	Clip Handle Rod	1	QT400-15	D10
6	100A-00000-06	Clip Pins	1	Q235A	D10*35
7	100A-00000-07	Snap Ring	1	65Mn	D26
8	100A-00000-08	Snapper Bushing	1	ZG350	D26*d10
9	100A-00000-09	Pressure Relief Valve	1	45#	M10*1
10	100A-00000-10	back-up ring	2	NL1010	D11*7*1.25
11	100A-00000-11	O-ring	2	NBR70	D6.5*2.65
12	100A-00000-12	D6 Steel Ball	4	GCr15	D6
13	100A-00000-13	flush bolt	1	25#	M4*8
14	100A-00000-14	Limit retaining ring	1	Q235A	D4*1.5
15	100A-00000-15	Decorative hat	1	PA6	D10.8*1
16	100A-00000-16	Relief valve spool	1	45#	M10*1*18
17	100A-00000-17	Relief valve spring	1	65Mn	D7.8*15
18	100A-00000-18	Spring seat	1	Q235A	D7.5*3
19	100A-00000-19	D3.5 steel ball	1	GCr15	D3.5
20	100A-00000-20	Hexagon socket bolt	2	25#	M6*16
21	100A-00000-21	Aluminum handle	1	ZL01	M6
22	100A-00000-22	Sealing flat gasket	1	NL1010	D91*d85*1.5
23	100A-00000-23	O-ring	1	NBR70	D74*3.55
24	100A-00000-24	Oil suction tube assembly	2	20#	M10*1
25	100A-00000-25	Oil storage tank	1	Q235A	85*3
26	100A-00000-26	valve body assembly	1	45#	76*8
27	100A-00000-27	Stop ring	1	65Mn	D4*185
28	100A-00000-28	O-ring	2	NBR70	D54*3.1
29	100A-00000-29	back-up ring	1	PTFE	D59.9*d55.1*2
30	100A-00000-30	Stopping ring for holes	2	65Mn	D50
31	100A-00000-31	Oil free bearing	2	HMn58-2	D50*d45*15
32	100A-00000-32	Toe	1	45#	D45*115
33	100A-00000-33	Shaft seal	1	PTFE+NBR70	D52*3*d45*3.2
34	100A-00000-34	Y-Seal	1	PU	D53*d45*6
35	100A-00000-35	back-up ring	1	PTFE	D52.9*d45.1*2
36	100A-00000-36	Shaft stop ring	1	65Mn	D30
37	100A-00000-37	Piston	1	QT450-10	D59.5*15
38	100A-00000-38	ROD AS-PISTON	1	45#	D45*340
39	100A-00000-39	Spring	2	swrh67b	D4*0.5*8
40	100A-00000-40	Spring seat	2	Q235A	D5*5
41	100A-00000-41	Sealing copper gasket	1	H70	D14*d10*1
42	100A-00000-42	High pressure sealing oil bolt	1	45#	M10*1.25*23
43	100A-00000-43	D9 steel ball	1	GCr15	D9
44	100A-00000-44	Spring	1	25Mn	D8*0.5*15
45	100A-00000-45	Sealing iron pad	1	A3	D18*d12*1
46	100A-00000-46	High pressure sealing oil bolt	1	45#	M12*1.5*25
47	100A-00000-47	ED washer	1	NBR70	M10
48	100A-00000-48	Oil port plug	1	45#	M10*1
49	100A-00000-49	O-ring	2	NBR70	D9.5*2.65
50	100A-00000-50	back-up ring	2	PTFE	D10*d14*1.5
51	100A-00000-51	piston	1	45#	D14*85
52	100A-00000-52	Hexagon socket bolt	4	20#	M8*170

1. Waarschuwing vooraf

1.1 Deze krik mag alleen door gekwalificeerd personeel worden bediend, onderhouden en gerepareerd. 1.2 Het gebruik van deze krik moet voldoen aan alle belangrijke punten die in deze handleiding worden beschreven; anders kan er sprake zijn van letsel bij de bediener of schade aan artikelen veroorzaakt door verwaarlozing tijdens het gebruik van deze krik.

1.3 Vóór de operatie moet de operator controleren en bevestigen dat de krik in goede staat verkeert.

1.4 De oorspronkelijke fabrikant is niet verantwoordelijk voor het vervangen van de krik mechanisch

eigendommen veroorzaakt door het onderhoud van de derde partij zonder enige schriftelijke toestemming van

de fabrikant, met uitzondering van reparatie door de fabrikant of zijn agentschap.

1.5 Beperking van toepassing:

Gebruik onder zware omstandigheden (bijv. extreme klimaten, diepvriestoepassingen, sterke magnetische velden).

Gebruik waarvoor speciale regels gelden (bijv. potentieel explosieve atmosferen, mijnen), Hanteren van lasten waarvan de aard tot gevaarlijke situaties kan leiden (bijv. gesmolten metaal, zuren, stralende materialen, vooral brosse ladingen), Bediening op zeeschepen.

Direct contact met voedingsmiddelen.

2. Transport en opslag

2.1 Transport

De bedieningshendel (02) is alleen bedoeld voor het bedienen van de krik. Bij het transporteren van de krik mag deze niet vallen of worden weggegooid, omdat dit de zuiger kan beschadigen en de pomp kan beschadigen. Daarom moet de krik worden bevestigd voordat u hem vervoert, om te voorkomen dat hij door andere voorwerpen wordt geschokt.

2.2 Opslag

Bewaar de opgevouwen krik op een droge plaats.

BEDIENINGSINSTRUCTIE

De operator moet tijdens alle bewegingen op de krik en het gewicht letten.

3.1 Toepassingsgebied

Wanneer u deze krik gebruikt, moet deze op een vaste en stevige plaats worden geplaatst, zoals een versterkte betonnen vloer, om lading verticaal of horizontaal te heffen of te verplaatsen in de werkplaats. Om de last in zo'n beperkt gebied van de krik te kunnen heffen, kan een extra kussen worden geplaatst onder de basis ervan. De tandplaat (50) van de krik moet zo op de basis worden geplaatst

dat deze bij het intrekken van de krik naar binnen kan worden gevouwen. Gebruik de krik uitsluitend voor het hijsen en het verlagen van de last. Het permanent vasthouden van de last kan het apparaat overbelasten en schade aan personen en eigendommen veroorzaken.

3.2 Werkwijze

Plaats stabiel een gewicht op de tandplaat van de krik.

Let op: Gebruik het voorste uiteinde van de tandplaat niet om het gewicht op te tillen.

Belangrijk punt: Bij het optillen van het gewicht aan de tandplaat moet het gewicht zo dicht mogelijk bij de kop van de krik zijn om te voorkomen dat de kolom (55) van de krik verbogen wordt.

Schroef eerst de onbelaste handgreep (22) stevig met de klok mee vast om op te heffen.

Druk vervolgens herhaaldelijk op de bedieningshendel en til deze omhoog en omlaag om druk te pompen om het gewicht op te tillen. De hefbeweging kan direct worden gestopt door het stoppen van de hijsoperatie.

3.2.2 Reduceren

Draai de ontlaadhendel langzaam tegen de klok in om het gewicht stap voor stap te verlagen. Maar als je de ronde ontlaadhendel weer omhoog draait, wordt de verlagingsbeweging onmiddellijk gestopt.

Opmerking: Wanneer de krik zich in onbelaste toestand bevindt, moet de kop ervan worden aangedrukt om de hoogte te verkleinen.

Let op: Als de krik niet in staat van onderhoud is, kan elk onderdeel ervan niet worden gedemonteerd behalve de bedieningshendel.

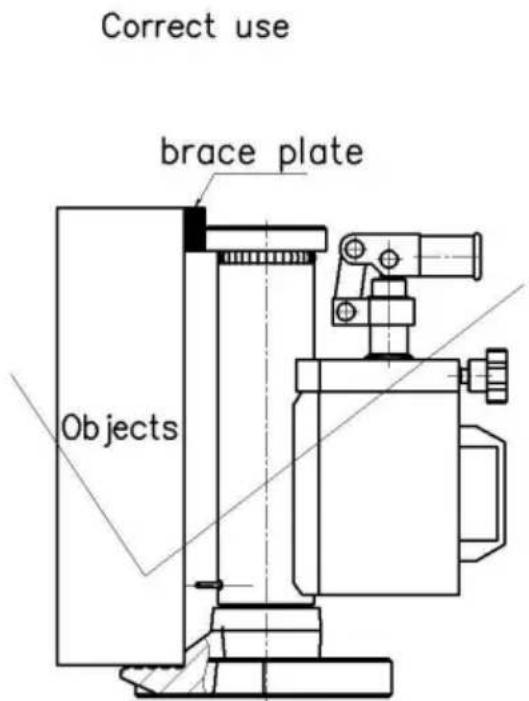

3.3 Veiligheidsnorm

3.3.1 Het tillen van gewichten is een gevaarlijke handeling; de aangewezen exploitanten moeten professioneel, opgeleid en ervaren zijn. 3.3.2 Deze extra gewichten kunnen niet worden toegevoegd aan het geheven gewicht om valongelukken te voorkomen. 3.3.3 Overschrijd nooit de aanbevolen maximale limiet voor het tilgewicht. 3.3.4 Houd een veilige afstand aan met het geheven gewicht. 3.3.5 Gebruik nooit een krik die vervangen is, beschadigd is of in slechte staat verkeert. 3.3.6 Houd bij het optillen van het gewicht met de tandplaat het gewicht dicht bij de kop van de krik om te voorkomen dat de kolom van de krik verbogen wordt. Controleer de tekening opnieuw. 3.3.7 Bevestig dat elk steunpunt op de grond stevig en stabiel moet zijn, inclusief vloeroppervlak en belading, enz., en dan zou elk type bediening alleen op het vlakke oppervlak behandeld moeten worden. 3.3.8 Garandeer de stabiliteit van het geheven gewicht gedurende de gehele tilperiode en vermijd dat het wordt omgedraaid of wegglijdt. Elk apparaat moet eerder worden gerepareerd voor het opheffen. 3.3.9 Bedien de krik nooit als er mensen op het hefgewicht staan. 3.3.10 Gebruik nooit de voorkant en/of de tandplaat om gewicht te heffen. De tandplaat

moet zich volledig in de basis bevinden en het duwpunt voor het gewicht moet zich zo dicht mogelijk bij de achterkant van de tandplaat bevinden.

3.3.11 Draai onder geen enkele omstandigheid de stelschroef (26) vast. Anders kan er een typisch ongeluk van jack-dropping gebeuren. Deze onderdelen (26, 27, 28, 29, 30) zijn het apparaat van overbelastingsbeveiliging.

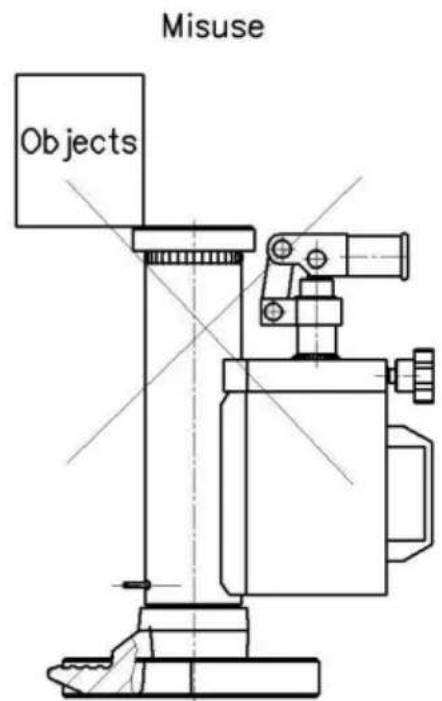

3.3.12 Gebruik nooit de zijkant van de kop van de krik om het gewicht op te tillen. Het gewicht zou in contact moeten zijn met het zwarte schaduwoppervlak van de volgende afbeeldingen.

3.3.13 Werk nooit onder de geheven last.

3.3.14 De eigenaar van de krik moet garant staan voor alle labels met betrekking tot de veiligheidsnormen. Het behouden van de relatieve locaties, die moeten worden vervangen wanneer ze aanwezig zijn, kan niet duidelijk worden gelezen.

3.3.15 Deze gebruikershandleiding kan niet alle situaties behandelen; volg alstublieft elke stap er voorzichtig van.

4. Onderhouden

Onderhoud en reparatie moeten worden uitgevoerd in overeenstemming met de instructies.

Er zijn geen wijzigingen toegestaan. Wanneer het bewegende onderdeel niet werkt of er olie lekt tijdens gebruik: zet de lading eerst veilig vast en neem dan onmiddellijk contact op met de serviceafdeling.

Levensduur van de krik: 2 jaar bij niet-frequent gebruik.

6.1 Routine-inspectie

6.1.1 Inspecteer en bevestig vóór de operatie het volgende:

(1) Alle stoppers en schroeven van de krik zijn stevig vastgeschroefd.

(2) Er lekt geen olie op de pomp van de krik.

(3) Er zijn geen scheuren of vervormingen op het pomplichaam, de tandplaat of de basis.

(4) De pomp moet normaal zonder belasting worden gebruikt.

6.1.2 Bij veelvuldig gebruik van de jack zal de controletijd worden verkort ook, en de volgende controlepunten moeten worden benadrukt:

(1) Alle krikstoppers, schroeven en moeren moeten voldoende worden vastgeschroefd en moeten worden aangepast wanneer dat nodig is. (2) Als de krik zich in een laadtoestand bevindt, pomp hem dan volledig op tot aan de ontlastklep opent en zonder dat er olie lekt (maar de olievlek op het oppervlak van de pilaar of klepsteel is normaal).

Laat de druk van de pomp ontsnappen en controleer de pijler om te bevestigen dat deze vlak en verticaal is, zonder schokken en schrapen. Als er schade wordt geconstateerd, moet de pilaar worden verwijderd en op tijd worden vervangen.

Wanneer de krik reduceert, moet de operator controleren of de reductiebeweging stabiel is of niet, en deze moet ingeklemd zijn (enkele lichte trillingen zijn normaal).

Controleer zorgvuldig alle externe delen van de krik, inclusief: Pomplichaam: geen vervorming, barsten of stoten erop - Bedieningsruimte in elke plug, de oude plug moet worden vervangen door een nieuwe.

Tandplaat: geen vervorming en barsten.

- Basis: geen vervorming en barsten.

5. Voeg olie toe.

Als de krik niet tot de nominale hoogte kan worden opgepompt, moet u hydraulische olie aan de tank toevoegen. De te gebruiken hydraulische olie moet ISO VG 15 zijn.

Het mengen van verschillende vloeistoffen is verboden!

6. Gids voor het oplossen van problemen.

Symptoom	Mogelijke oorzaak	Oplossingen
Jac kan niet zo zijn goed opgepompt.	De ontlastklep is niet gesloten.	1. Onbelast vastschroevenhandgreep (22) stevig met de klok mee vastrichting.2. Draai de schroef (15) loslaat de lucht uit de pomp ontsnappen en schroef hem vervolgens stevig vast.
Jac kan niet zo zijn vrijgelaten bij de toppositie	De ontlastklep is niet genoeg geopend	Schroef de ontladhendel eruit (22) tegen de klok in.
Jack kan niet pompen tot de nominale maximale hoogte	Olie is niet genoeg.	Draai de schroef (24) eruit en voeg voldoende hydraulische olie toe.
Er is olie gelekt rond de plunjer	Afdichtingen zijn versleten	Vervang versleten afdichtingen door nieuwe (9) en (1 0 ) door de speciaal aangewezen service centrum.
