BEDIENUNGSANLEITUNG NMDP52-G50-70-12 Vevor

Technisch Support und E-Garantie-Zertifikat

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

KORREKTE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europ Union einer getrennten Müllentsorgung unterliegt. Dies gilt für Produkt und alle mit diesem Symbol gekennzeichneten Zubehö So gekennzeichnete Produkte dürfen nicht im normalen Hausn entsorgt werden, sondern müssen an einer Sammelstelle für e Recycling von elektrischen und elektronischen Geräten abgegel werden.

Als wirtschaftliches Arbeitstier ist die Serie 52 auf Flexibilität ausgelegt. Die 5-Kammer-Serie ist unsere Hochleistungs-Wasserpumpe. Sie bietet Hoher Wasserdurchfluss bei reduzierter Pumpentaktung dank der große Fünfkammermembran. Mit dem On-Demand-Schalter, 5,0 GPM oder 5,5 GP und 70 PS I erfüllt die Serie 52 Ihre speziellen Anforderungen mit positiv vorhersehbarer Leistung. Mit einem eingebauten Bypass Funktion kann die 52-Serie schnelle Zyklen reduzieren und Wasser lassen Rückfluss von der Auslassseite zur Einlassseite der Pumpe. Wir haben auch bieten eine Viel leicht anzuschließender Armaturen und Filter.

Eigentum	Technische Daten
	NMDP52-G50-70-12	NMDP52-G55-70-12
Nennspannung	Gleichstrom 12V	Gleichstrom 12V
Nenndruck	70 PSI	70 PSI
Nummer der Kammer	5 STK	5 STK
Max. Durchfluss	5,0 GPM	5,5 GPM
Einlass-/Auslassdurchmesser	1/2 ZollInnengewinde	1/2 ZollInnengewinde

Eine unglaubliche Feature-Liste, hochwertige Komponenten und erstaunliche Leistung. Das Fünfkammer-Hochvolumen-Design, angetrieben von einem Hochleistungsmotor erzeugt Durchflussraten von 5,0 GPM oder 5,5 GPM, i der Lage selbstansaugend bis zu 6 Fuß vertikal und kann trocken laufen, es zum Preis-Leistungs-Führer. Diese Pumpe bietet außerdem eine Vielzahl von leicht anzuschließende Armaturen und Filter.

FEATURES

• 5-Kammer-Membranpumpe
- Dauerbetrieb
• Montagemuster nach Industriestandard
- Trockenlauffähig bei normaler Belastung
- Automatisch: gesteuert durch Druckschalter
- Selbstansaugend
- Leiser Betrieb
- Ex-geschützt Bypass: reduziert das Radfahren

APPLICATIONS

• Druckwassersystem für Yachten/Wohnmobile/Caravans
• Spritzenvorrichtungen (Fahrzeugspritzen, Elektrospritzen)
• Reinigungsmaschinen Luftbefeuchter Wasseraufbereitung, medizinische Geräte
• Abfüllen von Lebensmitteln und Getränken sowie Flüssigkeitstransfer
• Solar-Wassersystem
• Jedes andere Drucksystem

Materialien

1. Membranpumpe mit entsprechendem Zubehör
2. (mindestens) Stücke flexibler, verstärkter Schlauchleitungen mit einer Bruchfestigkeit, die dem doppelten Bruchdruck am Einlass entspricht (der Schlauch muss einen Durchmesser von mindestens 1/2 Zoll haben)
3. Schlauchschellen und Schrauben aus Edelstahl
4. Schrauben zur Befestigung der Pumpe an der Montagefläche

1 elektrischer Trennschalter

1 Sicherung

1 Schraubendreher

1 starkes Schneidwerkzeug für Schläuche (falls gewünscht)Teflonband oder Dichtungsmittel

Aufstellen

1. Die Pumpe kann in jeder beliebigen Position montiert werden. Bei verti Montage sollte der Pumpenkopf nach unten zeigen, um im Falle einer Fehlfunktion ein Auslaufen in das Motorgehäuse zu vermeiden.
2. Sichern Sie die Füße, ohne sie zusammenzudrücken. Wenn Sie die Befestigungsschrauben zu fest anziehen, kann dies zu einer Verringerung ihrer Fähigkeit führen, Geräusche und Vibrationen abzuleiten.
3. Die Zulauf- und Ablaufschläuche müssen verstärkte Schläuche mit einem Innendurchmesser von 1/2 Zoll (13 mm) sein. Der Durchmesser von Abzweigungen und einzelnen Zuleitungen vom Ablauf darf nicht kleiner als Zoll (10 mm) sein.
4. Schließen Sie das System mit Hochdruckschläuchen (2 x Pumpenleistun und geflochtenen, flexiblen Schläuchen an, um Vibrationen und Lärm zu minimieren.
5. Wenden Sie keinen Eingangsdruck über 30 psi an. Versuchen Sie gen jeglichen Eingangsdruck vollständig zu vermeiden.

6. Vermeiden Sie Knickstellen oder Verschraubungen, die zu übermäßigen Einschränkungen führen könnten.

7. An der Einlassseite sollte ein Sieb angebracht sein.

8. Die Armaturen müssen gesichert werden, um Leckagen zu vermeiden
9. Verwenden Sie an beiden Enden des Schlauches Klemmen, um ein Eindringen von Luft in die Wasserleitung zu verhindern.
10. Wenn in der Wasserleitung ein Rückschlagventil eingebaut ist, darf des Öffnungsdruck nicht mehr als 2 psi betragen.
11. Wenn Sie Dichtungsmittel oder Sanitärband auftragen, achten Sie darauf nicht zu viel festziehen, da sie eingesaugt werden könnten.
12. Diese Pumpe sollte über einen eigenen Stromkreis verdrahtet werden. Pluskabel (rot) mit dem Pluspol der Batterie und das Minuskabel (schwarz die Minuspol Ihrer Batterie.
13. Installieren Sie an einer leicht zugänglichen Stelle einen Schalter zur Steuerung Strom für die Pumpe. Schalten Sie die Pumpe aus, wenn bei längerer Nichtbenutzung oder leerem Tank.
14. Der Stromkreis sollte mit einem Überstromschutzschalter geschützt werde Schutzeinrichtung (Sicherung) im Pluspol Diese Pumpe benötigt eine 15 Ampere Sicherung.
15. Der Pumpenstromkreis sollte keine anderen elektrischen Lasten enthalte
16. Da die Wasserversorgungspumpe nicht unbedingt erforderlich ist, verweisen wir auf das Kabel Diagramm unter den elektrischen Informationen Stellen Sie sicher, dass Sie die richtige Drahtgröße für die Länge des Dr haben, den Sie verwenden.
17. Überprüfen Sie nach der Installation die Spannung am Pumpenmotor. Spannung sollte bei laufender Pumpe geprüft werden. Die volle Spannung muss am Pumpenmotor zeitweise verfügbar sein.

Hinweise

1. Flexibler Trinkwasserschlauch oder PEX-Rohr wird empfohlen anstelle vo starren Rohrleitungen an der Pumpe. Wenn Sie sich für starre Rohrleitungen entscheiden, Verlegen Sie zwischen Rohr und Pumpe einen kurzen Schlau um Vermeiden Sie Lärm und Vibrationen.
2. Wir empfehlen nicht die Verwendung von Metallbeschlägen. Wenn mögli Verwenden Sie die mitgelieferten Kunststoffbeschläge.

3. Stellen Sie den Bypass nicht selbst ein, ohne die Hilfe eines Technike

4. Mangelnde Hygiene und Wartung sind einer der Hauptgründe für die Unterleistung der Pumpe. Bitte führen Sie Wartungs- und Machen Sie die Pumpe rechtzeitig winterfest, insbesondere vor und nach eine Speicherdaue

ACCESSORIES

Artikel	Menge
Schlauchadapter	2
Filter	1
Sechskantschraube	1
Dichtungsband	1
3/4" Kupferschlauchadapter	1

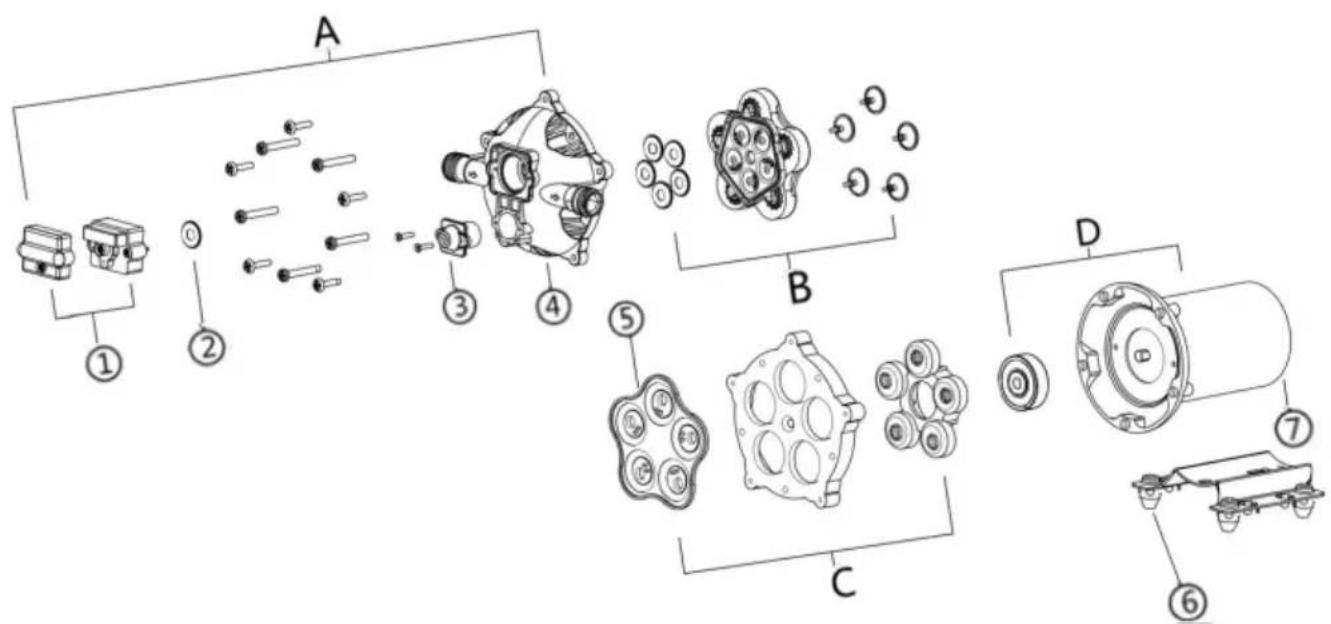

EXPLODED VIEWS

SCHLÜSSEL	Beschreibung	Menge
1	Druckschalter	1
2	Membran des Druckschalters	1
3	Bypass- Ventil	1
4	Pumpenkopf	1
5	Membran	1
6	I ron Füße Gruppe	1
7	Motor	1

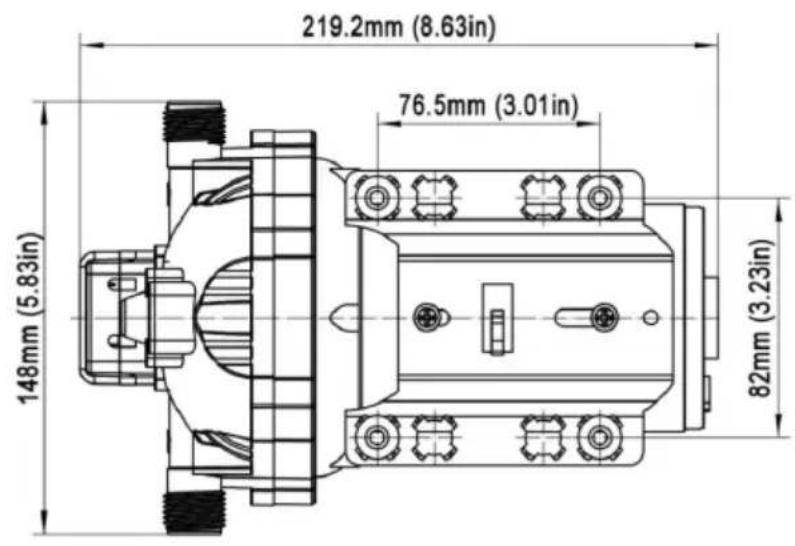

PRODUCT SIZE

PULSIERENDER DURCHFLUSS - PUMPENZYKLUS EIN UND AUS

·Leitungen auf Knicke prüfen.
- Rohrleitungen oder Armaturen sind möglicherweise zu klein.
·Wasserhähne und Filter reinigen.
- Überprüfen Sie die Dichtheit der Anschlüsse auf Luftlecks.

FEHLER BEIM VORSÄTZEN, ABER DER MOTOR FUNKTIONIER - NEIN PUMPENENTLADUNG

• In der Einlass- oder Auslassleitung eingeschränkt .
  ·Luftleck in der Ansaugleitung.
• Durchstochene Pumpenmembran
  • Die anfängliche Amperezahl reicht nicht aus, um den Motor ausreichend starten.
• Schmutz verstopft die Ventile.
  ·Riss im Pumpengehäuse.

MOTOR LÄSST SICH NICHT EINSCHALTEN

• Lose oder unsachgemäße Verkabelung.
  · Der Pumpenkreis hat keinen Strom.
  • Durchgebrannte Sicherung.

• Druckschalter defekt.

• Motor defekt.

Pumpe schaltet sich nicht ab, nachdem alle Armaturen geschloss sind

• Durchstochenes Zwerchfell.
- Leck in der Abflussleitung
- Druckschalter defekt.
- Unzureichende Spannung.
- Verstopfte Ventile im Pumpenkopf .

NIEDRIGER DURCHFLUSS UND DRUCK

• Luftleck am Pumpeneinlass.
- Ansammlung von Schmutz in der Pumpe oder den Leitungen .
- Abgenutztes Pumpenlager (eventuell begleitet von lauten Geräuschen).
• Durchstochenes Zwerchfell.
- Motor defekt.

LAUT

- Prüfen Sie, ob die Montagefüße zu fest zusammengedrückt sind.

• Ist die Montagefläche flexibel? Wenn ja, kann es zu Geräuschen komme
  ·Auf lose Köpfe/Schrauben achten.
• Wenn die Pumpe über eine starre Rohrleitung angeschlossen ist, dann es zu einer Störgeräuschübertragung kommen einfacher.

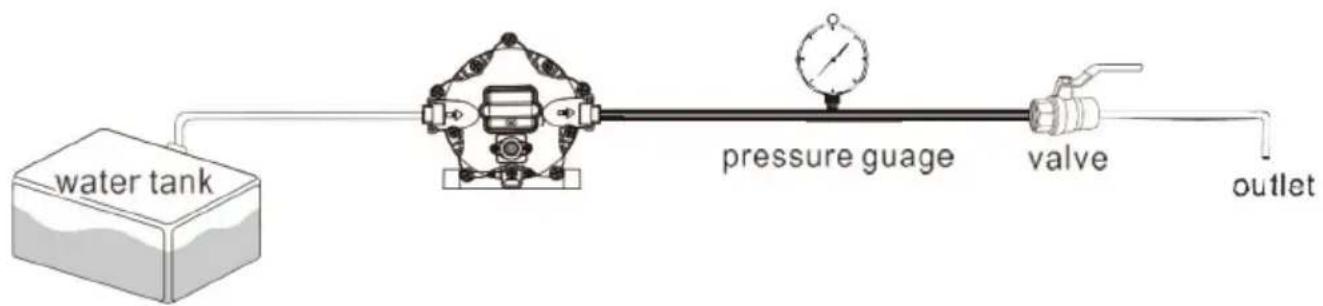

VERWENDEN SIE DAS FOLGENDE VERFAHREN, UM ABSCHALTUNG UND BYPASS-DRUCK

1. Installieren Sie die Pumpe wie im Bild

EINSTELLEN DES BYPASSVENTILS UND DES DRUCKSCHALTERS

T I P P: Die Bypass-Einstellung sollte von einem Fachmann durchgeführten

werden Techniker mit einem geeigneten Messgerät und Ausrüstung. Ohne richtige Gerät, können Sie das Ventil oder den Schalter falsch einstellen, zu kann zu Funktionsstörungen der Pumpe führen (siehe „Vorsicht“ weiter unten).

Über das Bypassventil

Die Pumpe verfügt über ein federbelastetes Bypassventil, um einen gleichmäßigen Leistung bei steigendem und fallendem Wasserbedarf. Wenn ein Wasserhahn eingeschaltet ist, liefert die Pumpe vollen Wasserdurchfluss so dass das Bypassventil ist geschlossen. Aber wenn es wenig oder kein Wasserbedarf gibt, wird der Bypass Ventil öffnet sich, um Wasser von de Auslassseite zurück zum Einlassseite, sorgt für einen stetigen Wasserfluss innerhalb der Pumpe mit fast kein Radfahren.

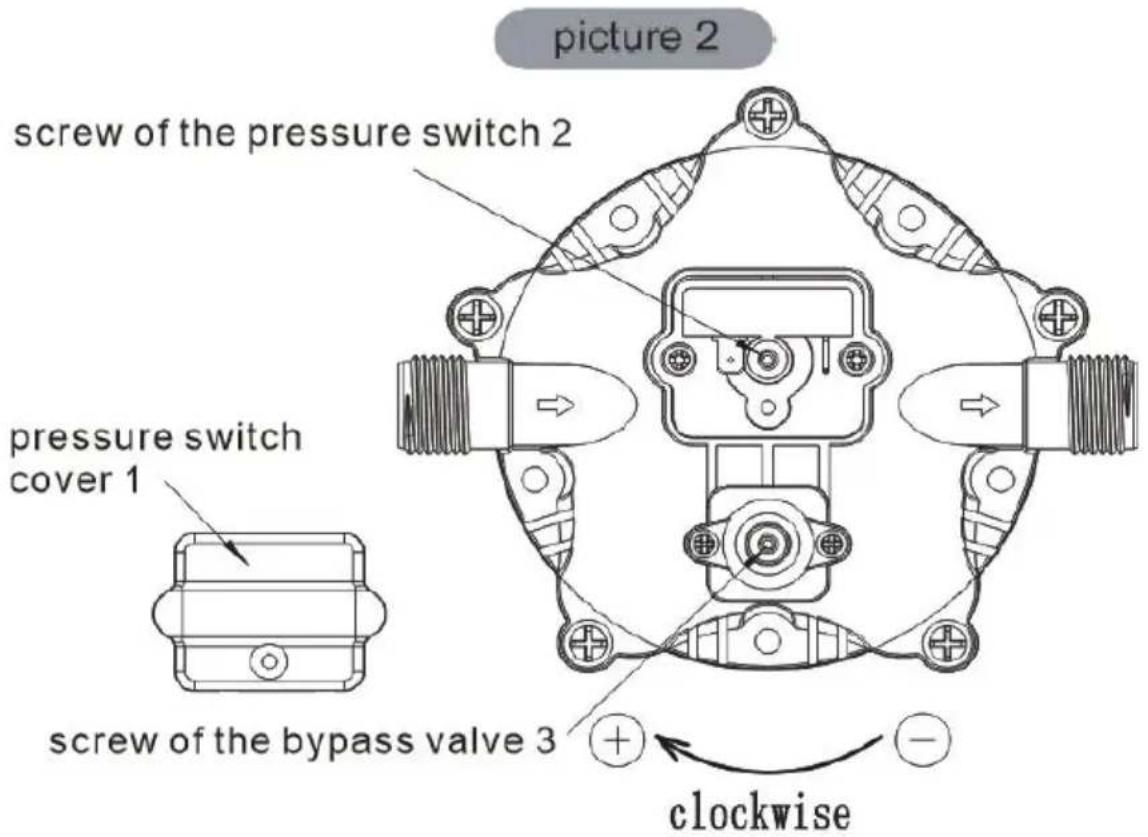

EINSTELLEN DES ABSCHALTDRUCKS DER PUMPE:

Schritt 1: Druckschalter-Abdeckung entfernen (Nr. 1)

Schritt 2: Feineinstellung der Druckeinstellschraube (Seriennummer

Nummer 2) des Druckschalters mit einem 2-mm-Schlüssel, wenn Sie Druck erhöhen möchten, drehen Sie ihn im Uhrzeigersinn, wenn Sie Sie den Druck verringern möchten, drehen Sie ihn gegen den Uhrz Schritt 3:Nach dem Einstellen des Drucks des Druckschalters, Der D des Bypassventils sollte eingestellt werden entsprechend. Verwenden einen 2-mm-Schlüssel zur Feineinstellung des Bypass Ventilschrauben (Seriennummer 3), wenn Sie die Druck, drehen Sie ihn im Uhrzeige wenn Sie den Druck verringern möchten Druck, drehen Sie ihn geg Uhrzeigersinn.

Schritt 4: Installieren Sie die Druckschalterabdeckung (Nr. 1)

VORSICHT:

Die Druckeinstellung für den vollständigen Bypass muss mindestens höher sein als der Abschaltdruck der Pumpe. Wenn der Schalter un Bypass Bei zu enger Einstellung kann es zur Überschneidung von und Schaltabschaltung kommen und die Pumpe schaltet nicht ab.

Bitte wenden Sie sich an einen professionellen Techniker, wenn der Bypass Einstellung. Eine falsche Einstellung des Bypasses kann zu Schäden am Pumpe.

Der Bypass ist für den optimalen Betrieb der Pumpe voreingestellt . Ihr Wenn Ihre Anwendung eine andere Einstellung für den Bypass erfordert, ändern Sie es selbst. Ziehen Sie die Schraube vorsichtig an zu erhöhen oder zu lösen die Schraube zur Verringerung des Mindestbetriebsdrucks des Bypass.

CAUTION

Bitte folgen Sie der Anleitung zur Installation des Produkts. Wenn Sie andere Maßnahmen als die in diesem Handbuch empfohlenen ergreifen, kann dies zu Beschädigung der Pumpe.

*Es gibt geringfügige Änderungen an den im Benutzerprofil enthaltenen Nummern Handbuch ohne vorherige Ankündigung.
