INSTRUKCJA OBSŁUGI NMDP52-G50-70-12 Vevor

Techniczny Wsparcie i certyfikat e-gwarancji

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

PRAWIDŁOWA UTYLIZACJATen produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmie na kółkach oznacza, że produkt wymaga oddzielnej zbiórki od w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesor oznaczonych tym symbolem. Produktów oznaczonych w ten sp nie można wyrzucać razem ze zwykłymi odpadami domowymi, należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Ekonomiczna i wytrzymała seria 52 została zaprojektowana z myślą o wszechstronności. Seria 5-komorowa to nasza pompa wodna Heavy-Duty. Zapewnia duży przepływ wody przy zmniejszonej liczbie cykli pompy, dzięk duża pięciokomorowa membrana. Dzięki przełącznikowi na żądanie, 5,0 GPI lub 5,5 GPM i 70 PS I seria 52 spełni Twoje specjalne wymagania z pozytywnymi przewidywalnymi osiągami. Z wbudowanym obejściem funkcja, seria 52 może zmniejszyć szybkie cykle i umożliwiać wodzie przepływ z powrotem od strony wylotowej do strony włotowej pompy. My również ofer szeroką gamę łatwych do podłączenia złączek i filtrów.

Nieruchomość	Specyfikacje
	NMDP52-G50-70-12	NMDP52-G55-70-12
Napięcie znamionowe	Prąd stały 12 V	Prąd stały 12 V
Ciśnienie znamionowe	70 PSI	70 PSI
Numer izby	5 SZT.	5 SZT.
Maksymalny przepływ	5,0 GPM	5,5 galona na minutę
Średnica wlotu/wylotu	1/2" NPT	1/2" NPT

Niesamowita lista funkcji, wysokiej jakości komponenty i niesamowite wydajność. Pięciokomorowa konstrukcja o dużej objętości, napędzana silnik dużej wytrzymałości zapewnia przepływ 5,0 GPM lub 5,5 GPM, co pozwala samozasysająca do wysokości 6 stóp w pionie i może pracować na sucho czyni ją lider pod względem stosunku ceny do jakości. Pompa ta oferuje również szereg opcji łatwe do podłączenia złączki i filtry.

FEATURES

• Pompa membranowa 5-komorowa
• Praca ciągła
  -Przemysłowy - standardowy wzór montażu
• Możliwość pracy na sucho przy normalnych obciążeniach
• Automatyczny: sterowany wyłącznikiem ciśnieniowym
• Samozasysający
  · Cicha praca
• Zabezpieczony przed zapłonem Obejście: zmniejsza cykliczność

APPLICATIONS

• System ciśnieniowego zasilania wodnego jachtu/kampera/przyczepy kempingowej
• Osprzęt do opryskiwaczy (opryskiwacze montowane na pojazdach, opryskiwacze elektryczne)
• Maszyny czyszczące, nawilżacze, oczyszczacze wody, aparatura medyczna
• Napełnianie napojów spożywczych i przenoszenie płynów
• System solarny do wody
• Każdy inny system ciśnieniowy

INSTALLATION

Przybory

1. pompa membranowa z akcesoriami
2. (przynajmniej) kawałki elastycznego, wzmocnionego węża rurowego o wytrzymałości na zgniatanie dwukrotnie większej od ciśnienia zgniatania na wlocie (wąż musi mieć minimalną średnicę 1/2"D)

3.Zaciski i śruby ze stali nierdzewnej

1. śruby mocujące pompę do powierzchni montażowej

1 wyłącznik elektryczny
1 bezpiecznik
1 śrubokręt
1 mocne narzędzie do cięcia rur (jeśli chcesz)Taśma teflonowa lub uszczelniacz

Organizować coś

1. Pompa może być zamontowana w dowolnej pozycji. W przypadku mont pionowego głowica pompy powinna być skierowana w dół, aby uniknąć wycieku do obudowy silnika w przypadku awarii.
2. Zabezpiecz stopy, ale ich nie ściskaj. Zbytnie dokręcenie śrub zabezpieczających może zmniejszyć ich zdolność do rozpraszania hałasu i wibracji.
3. Węże wlotowe i wylotowe muszą być wężami wzmocnionymi 1/2" (13 mm)
   ID. Średnica odgałęzień i poszczególnych przewodów zasilających od wylotu nie powinna być mniejsza niż 3/8" (10 mm).
4. Podłącz system do instalacji za pomocą przewodów wysokociśnieniowych (o wydajności 2 x pompa), elastycznych przewodów z opłotem, aby zminimalizować wibracje i hałas.
5. Nie stosuj ciśnienia wlotowego przekraczającego 30 psi. Generalnie staraj się całkowicie unikać jakiegokolwiek ciśnienia wlotowego.
6. Unikaj wszelkich załamań i połączeń, które mogą powodować nadmierne ograniczenia.
7. Sitko powinno być zamontowane po stronie wlotowej.
8. Złącza muszą być zabezpieczone, aby zapobiec przeciekom
9. Zamocuj zaciski na obu końcach węża, aby zapobiec przedostawaniu si

powietrza do przewodu wodnego.

1. Jeżeli w instalacji hydraulicznej zamontowany jest zawór zwrotny, jego ciśnienie otwarcia nie powinno przekraczać 2 psi.
2. Podczas stosowania uszczelniacza lub taśmy instalacyjnej należy uważą aby nie nałożyć jej za dużo. dokręcać, ponieważ mogą zostać wciągnięte
3. Ta pompa powinna być podłączona do własnego, dedykowanego obwo Podłącz przewód dodatni (czerwony) do przewodu dodatniego zacisk akumulatora i przewód ujemny (czarny) do ujemny zacisk akumulatora.
4. W łatwo dostępnym miejscu zamontuj przełącznik sterujący prąd do po Wyłącz pompę, gdy nieużywany przez dłuższy czas lub gdy zbiornik jest
5. Obwód elektryczny powinien być zabezpieczony wyłącznikiem nadprądowym urządzenie zabezpieczające (bezpiecznik) w dodatnim ołów. T pompa wymaga bezpiecznika 15 amperów.
6. Obwód pompy nie powinien zawierać żadnych innych obciążeń elektrycznych.
7. Ponieważ pompa doprowadzająca wodę nie jest niezbędna, należy zapoznać się z przewodem Wykres pod informacjami elektrycznymi. Bądź upewnij się, że masz odpowiedni rozmiar przewodu do długości przewodu, który chcesz używając.
8. Po instalacji sprawdź napięcie na silniku pompy. Napięcie należy sprawdzić, gdy pompa pracuje. Pełne napięcie musi być czasami dostępny przy silniku pompy.

Notatki

1. Zaleca się stosowanie elastycznego węża do wody pitnej lub rurki PEX zamiast sztywnego rurociągu przy pompie. Jeśli zdecydujesz się na użycie sztywnego rurociągu, zapewnić krótki odcinek węża pomiędzy rurą a pompą, aby unikać hałasu i wibracji.
2. Nie zalecamy stosowania metalowych okuć. Jeśli to możliwe, Użyj dołączonych plastikowych łączników.
3. Nie dokonuj regulacji obejścia samodzielnie bez pomocy specjalisty. technik.
4. Brak dezynfekcji i konserwacji jest jedną z głównych przyczyn niedostateczna wydajność pompy. Proszę wykonać konserwację i należy w

odpowiednim czasie zabezpieczyć pompę przed zimą, zwłaszcza przed i po okres przechowywania.

ACCESSORIES

Przedmiot	Ilość
Adapter węża	2
Filtr	1
Śruba sześciokątna	1
Taśma uszczelniająca	1
Adapter węża miedzianego 3/4	1

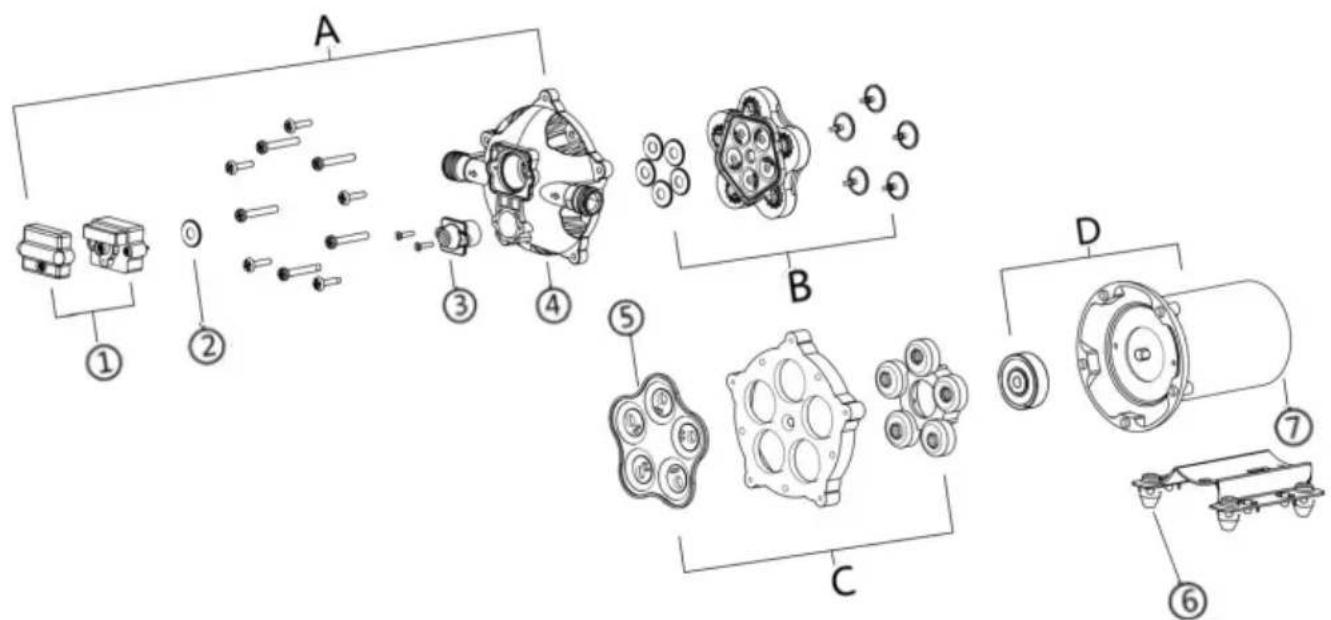

EXPLODED VIEWS

KLAWISZ	Opis	Ilość
1	Wyłącznik ciśnieniowy	1
2	Membrana wyłącznika ciśnieniowego	1
3	Zawór obejściowy	1
4	Głowica pompy	1
5	Membrana	1
6	I Ron Feet	1
7	Silnik	1

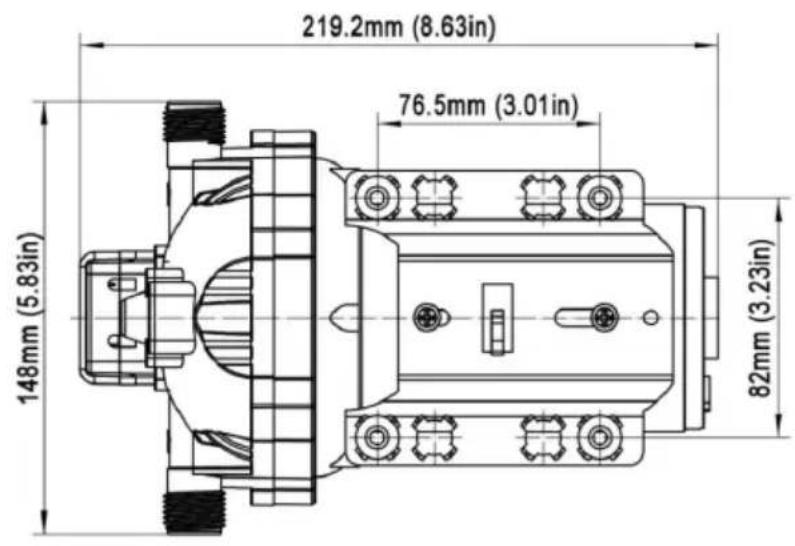

PRODUCT SIZE

·Sprawdź przewody pod kątem załamań.
-Przewody lub złączki hydrauliczne mogą być zbyt małe.
·Wyczyść krany i filtry.
- Sprawdź szczelność połączeń, czy nie ma nieszczelności.

BRAK ZAŁADOWANIA, ALE SILNIK DZIAŁA – NIE WYPUST POMPY

·Ograniczenia w linii poboru lub zrzutu .
·Nieszczelność powietrza w przewodzie dolotowym.

- Przebita membrana pompy

- Początkowe natężenie prądu nie jest wystarczające do prawidłowego uruchomienia silnika.

·Zanieczyszczenia zatykają zawory.

- Pęknięcie w obudowie pompy.

SILNIK NIE WŁĄCZA SIE

• Luźne lub nieprawidłowe okablowanie.
• Obwód pompy nie ma zasilania.

• Przepalony bezpiecznik.

• Uszkodzony wyłącznik ciśnieniowy.
  • Wadliwy silnik.

POMPA NIE WYŁĄCZA SIE PO ZAMKNIĘCIU WSZYSTKICH URZĄDZEŃ

• Przebita przepona.
• Nieszczelność przewodu wylotowego
• Wadliwy wyłącznik ciśnieniowy.
• Niewystarczające napięcie.
• Zapchane zawory w głowicy pompy .

NISKI PRZEPLYW I CIŚNIENIE

• Nieszczelność powietrza na wlocie pompy.
• Nagromadzenie się zanieczyszczeń wewnątrz pompy lub instalacji hydraulicznej.
• Zużyte łożysko pompy (możliwe, że z towarzyszącym temu głośnym hałasem).
• Przebita przepona.
  Wadliwy silnik.

HAŁAŚLIWY

• Sprawdź, czy nóżki montażowe nie są zbyt mocno ściśnięte.
  ·Czy powierzchnia montażowa jest elastyczna? Jeśli tak, może powodować hałas.
  ·Sprawdź, czy głowice/śruby nie są poluzowane.
• Jeżeli pompa jest podłączona do sztywnej rury, wtedy może przenosić h łatwiej.

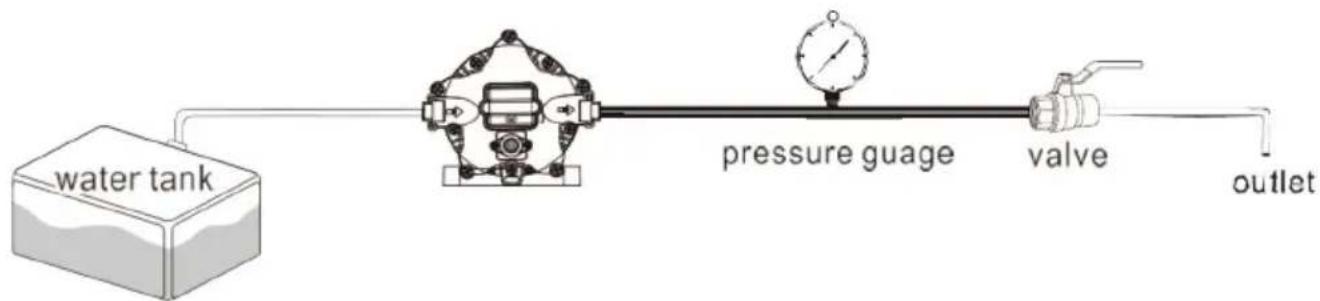

UŻYJ NASTĘPUJĄCEGO PROCESU, ABY WYREGULOWAĆ WYŁĄCZENIE I CIŚNIENIA OBEJŚCIOWE

1. zamontuj pompę tak jak na zdjęciu

REGULACJA ZAWORU OBEJŚCIOWEGO I WYŁĄCZNIKA

CIŚNIENIOWEGO

WSKAZÓWKA : Regulację obejścia powinien wykonać specjalista techni używający właściwego miernika i sprzętu. Bez właściwego sprzętu, możesz niewłaściwie wyregulować zawór lub przełącznik, powodując pompa będzie działać nieprawidłowo (patrz Ostrzeżenie poniżej).

O zaworze obejściowym

Pompa wykorzystuje zawór obejściowy ze sprężyną, aby zapewnić płynne działanie wydajność w miarę wzrostu i spadku zapotrzebowania na wodę. Kiedy kran jest włączona pompa zapewnia pełny przepływ wody, więc zaw obejściowy jest zamknięty. Ale gdy zapotrzebowanie na wodę jest niewielki lub nie występuje wcale, obejście zawór otwiera się, aby umożliwiać przepływ wody z powrotem od strony wylotowej do strona wlotowa, utrzymująca stał przepływ wody wewnątrz pompy prawie brak jazdy na rowerze.

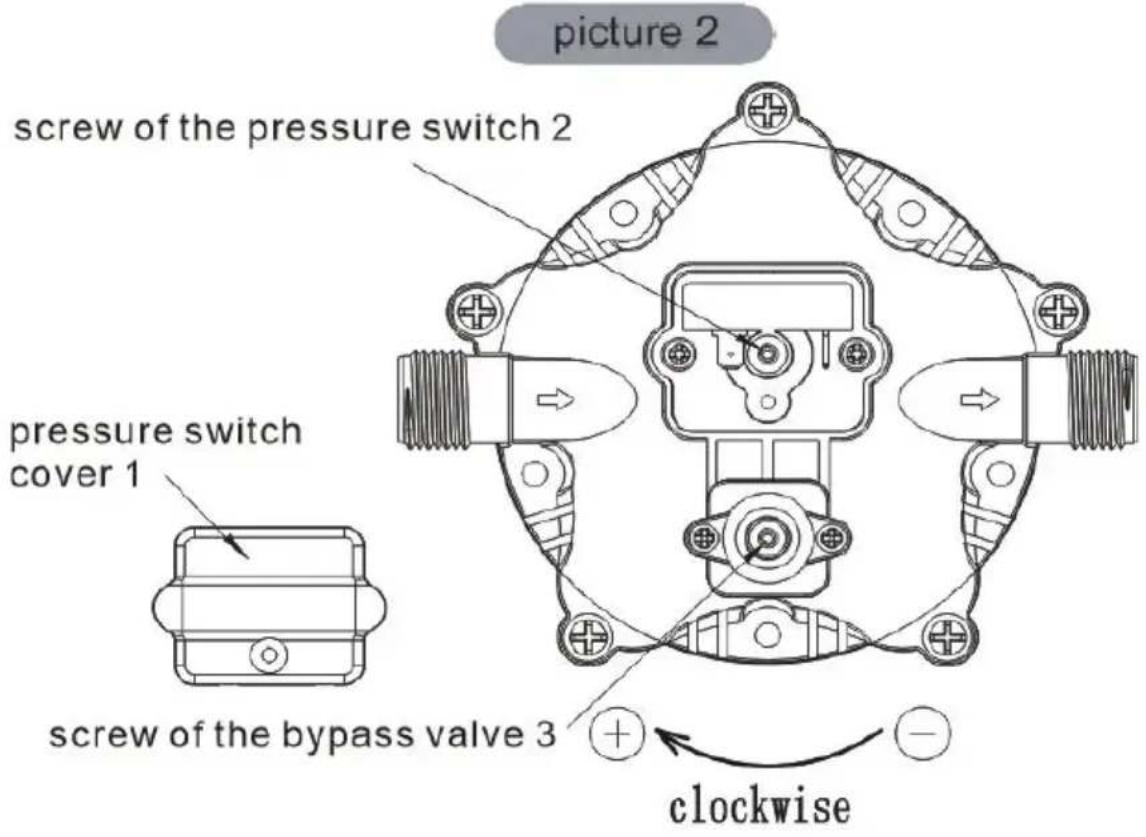

REGULACJA CIŚNIENIA WYŁĄCZAJĄCEGO POMPE:

Krok 1: Zdejmij pokrywę wyłącznika ciśnieniowego (nr 1)

Krok 2: Dokładna regulacja śruby ciśnienia (seryjna) numer 2) wyłąć ciśnieniowego za pomocą klucza 2 mm, jeśli chcesz zwiększyć ciśni przekręć go zgodnie z ruchem wskazówek zegara, jeśli chcesz Jeśli zmniejszyć ciśnienie, przekręć pokrętło w kierunku przeciwnym do ru wskazówek zegara.

Krok 3: Po ustawieniu ciśnienia wyłącznika ciśnieniowego, należy wyregulować ciśnienie zaworu obejściowego odpowiednio. Użyj klucza mm, aby dokładnie wyregulować obejście śruby zaworowe (numer se 3), jeśli chcesz zwiększyć ciśnienie, przekręć je zgodnie z ruchem wskazówek zegara, jeśli chcesz zmniejszyć pod ciśnieniem, przekręć kierunku przeciwnym do ruchu wskazówek zegara.

Krok 4: Zamontuj pokrywę wyłącznika ciśnieniowego (nr 1)

OSTROŻNOŚĆ:

Ustawienie ciśnienia dla pełnego obejścia musi być co najmniej o 8 wyższe niż ciśnienie wyłączania pompy. Jeśli przełącznik i obejście s

zostaną ustawione zbyt ściśle, obejście i wyłącznik mogą się na sie nakładać i pompa nie wyłączy się.

W przypadku konieczności wykonania obejścia należy skonsultować się fachowcem. modyfikacja. Nieprawidłowa regulacja obejścia może spowodować uszkodzenie pompa.

Obejście jest ustawione wstępnie dla optymalnej pracy pompy. Jeśli aplikacja wymaga innego ustawienia obejścia, możesz zmień to sam. Ostrożnie dokręć śrubę, aby zwiększyć lub poluzować śruba zmniejszająca minimalne ciśnienie robocze objazd.

CAUTION

Proszę postępować zgodnie z instrukcją obsługi, aby zainstalować prod Wszelkie działanie wykraczające poza zalecenia zawarte w niniejszej instrukcji może spowodować uszkodzenie pompy.

*W liczbach zawartych w użytkowniku zaszły drobne zmiany instrukcji I

wcześniejszego powiadomienia.
