| Tipo de producto | Bomba de agua potable 12V |
| Modelo compatible | NMDP52-G50-70-12 / NMDP52-G55-70-12 |
| Tensión nominal | 12 V CC |
| Presión nominal | 70 PSI |
| Caudal máximo | 5,0 GPM (NMDP52-G50-70-12) o 5,5 GPM (NMDP52-G55-70-12) |
| Número de cámaras | 5 |
| Diámetro entrada/salida | 1/2" MNPT |
| Tipo de bomba | Bomba de diafragma |
| Cebado | Autocebante hasta 6 pies verticales |
| Funcionamiento en seco | Posible para cargas normales |
| Control | Automático por presostato |
| Bypass integrado | Sí, reduce el ciclado |
| Protección eléctrica | Fusible de 15 A recomendado en circuito dedicado |
| Montaje | Posición variable; vertical con cabeza hacia abajo para evitar fugas |
| Aplicaciones | Yate, autocaravana, pulverización, limpieza, purificación de agua, etc. |
| Accesorios incluidos | Adaptadores de manguera (2), filtro, perno, cinta selladora, adaptador de cobre 3/4" |
| Piezas de repuesto | Presostato, diafragma, válvula de derivación, cabeza de bomba, motor |
| Mantenimiento | Desinfección y preparación para invierno antes/después del almacenamiento |
| Seguridad | No exceder 30 PSI de presión de entrada |
| Reparabilidad | Ajuste del bypass por técnico profesional |
Preguntas frecuentes - NMDP52-G50-70-12 Vevor
Preguntas de los usuarios sobre NMDP52-G50-70-12 Vevor
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Bomba de agua en formato PDF gratis! Encuentra tus instrucciones NMDP52-G50-70-12 - Vevor y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. NMDP52-G50-70-12 de la marca Vevor.
MANUAL DE USUARIO NMDP52-G50-70-12 Vevor
Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
BOMBA DE AGUA POTABLE DE 12 VOLTIOS
MODELO: NMDP52-G50-70-12 / NMDP52-G55-70-12
 | Advertencia: Para reducir el riesgo de lesiones, el usuario d atentamente el manual de instrucciones. |
 | ELIMINACIÓN CORRECTAEste producto está sujeto a las disposiciones de la Directiva 2012/19/UE. El símbolo que muestra un contenedor de basur tachado indica que el producto requiere una recogida selectiv residuos en la Unión Europea. Esto se aplica al producto y los accesorios marcados con este símbolo. Los productos ma como tales no pueden desecharse con los residuos doméstico normales, sino que deben llevarse a un punto de recogida p reciclar dispositivos eléctricos y electrónicos. |
La Serie 52 es un caballo de batalla económico y está diseñado para s flexible. La serie de 5 cámaras es nuestra bomba de agua para trabajo Proporciona Flujo de agua de gran volumen con ciclos de bomba reducid gracias a la Gran diafragma de cinco cámaras. Con interruptor a demand 5,0 GPM o 5,5 GPM y 70 PS I , la Serie 52 cumplirá con sus requisi especiales. con un rendimiento positivo y predecible. Con un bypass incorporado Función, la Serie 52 puede reducir los ciclos rápidos y permí que el agua el flujo de retorno desde el lado de salida al lado de entra bomba. También Ofrecemos una variedad de accesorios y filtros de fácil conexión.
| Propiedad | Presupuesto | |
| NMDP52-G50-70-12 | NMDP52-G55-70-12 | |
| Voltaje nominal | 12 V CC | 12 V CC |
| Presión nominal | 70 PSI | 70 PSI |
| Número de Cámara | 5 piezas | 5 piezas |
| Caudal máx. | 5,0 galones por minuto | 5,5 galones por minuto |
| Diámetro de entrada/salida | Rosca macho de 1/2" | Rosca macho de 1/2" |
Una lista de características increíble, componentes de alta calidad y una increíble actuación. El diseño de gran volumen de cinco cámaras, impulsa por un El motor de servicio pesado produce caudales de 5,0 GPM o 5,5 capaces de autocebante hasta 6 pies verticales y puede funcionar en sec que lo convierte en el Líder en relación precio-rendimiento. Esta bomba también ofrece una variedad de Accesorios y filtros de fácil conexión.
FEATURES
- Bomba de diafragma de 5 cámaras
- Servicio continuo
- Patrón de montaje estándar industrial
- Capacidad de funcionamiento en seco para cargas de trabajo normales
- Automático: controlado por presostato.
- Autocebante
- Funcionamiento silencioso
- Protegido contra ignición Bypass: reduce el ciclo
APPLICATIONS
- Sistema de agua presurizada para yates, caravanas y vehículos recreativ
- Dispositivos de pulverización (pulverizadores montados en vehículos, pulverizadores eléctricos)
- Máquinas de limpieza Humidificadores purificadores de agua, aparatos médicos
- Llenado de alimentos y bebidas y transferencia de líquidos.
- Sistema de agua solar
- Cualquier otro sistema de presurización
Materiales
- Bomba de diafragma con accesorios relacionados
- (al menos) piezas de tubería de manguera reforzada y flexible, con un resistencia al colapso del doble de la presión de colapso de entrada (la manguera debe tener un diámetro mínimo de 1/2")
- Abrazaderas y tornillos de manguera de acero inoxidable.
- tornillos para fijar la bomba a la superficie de montaje
1 interruptor de corte eléctrico
1 fusible
1 destornillador
1 herramienta de corte fuerte para tubos (si se desea) Cinta de teflón sellador
Configuración
- La bomba se puede montar en cualquier posición. Si se monta verticalmente, el cabezal de la bomba debe estar en posición inferior para evitar fugas en la carcasa del motor en caso de avería.
- Fije las patas, pero no las comprima. Si aprieta demasiado los tornillo fijación, puede reducir su capacidad para disipar el ruido y la vibración.
- Las mangueras de entrada y salida deben ser mangueras reforzadas (1/2" (13 mm) de diámetro interior. El diámetro de las líneas de suministro individuales y de derivación desde la salida no debe ser inferior a 3/8" (mm).
- Conecte el sistema utilizando tuberías trenzadas y flexibles de alta pre (2 veces la capacidad nominal de la bomba) para minimizar la vibración ruido.
- No aplique una presión de entrada superior a 30 psi. En general, trat evitar cualquier presión de entrada por completo.
- Evite torceduras o accesorios que puedan causar restricciones excesivas
- El filtro debe estar conectado al lado de entrada.
-
Los accesorios deben estar asegurados para evitar fugas.
-
Utilice abrazaderas en ambos extremos de la manguera para evitar fug de aire en la línea de agua.
- Si se instala una válvula de retención en la tubería, debe tener una de apertura de no más de 2 psi.
- Si aplica un sellador o cinta de plomería, tenga cuidado de no aplic demasiado. Apriete, ya que podrían ser succionados.
- Esta bomba debe estar conectada a su propio circuito dedicado. Con El cable positivo (rojo) al positivo terminal de su batería y el cable nega (negro) a la terminal negativo de su batería.
- En un lugar de fácil acceso, instale un interruptor para controlar electricidad a la bomba. Apague la bomba cuando no se utiliza durante períodos prolongados o cuando el tanque está vacío.
- El circuito eléctrico debe estar protegido con un dispositivo de protec contra sobrecorriente. Dispositivo de protección (fusible) en el positivo. Plor Esta bomba requiere un fusible de 15 amperios.
- El circuito de la bomba no debe incluir ninguna otra carga eléctrica.
- Como la bomba de suministro de agua no es esencial, consulte el Cuadro debajo de la información eléctrica. Asegúrese de tener el tamaño cable correcto para la longitud del cable que va a utilizar. usando.
- Después de la instalación, verifique el voltaje en el motor de la bom Voltaje Debe comprobarse cuando la bomba esté en funcionamiento. El voltaje completo debe Estar disponible en el motor de la bomba en ocas
Notas
- Se recomienda una manguera de agua potable flexible o un tubo PE> lugar de tuberías rígidas en la bomba, si elige utilizar tuberías rígidas, proporcionar un tramo corto de manguera entre la tubería y la bomba pa evitar ruidos y vibraciones.
- No recomendamos el uso de herrajes metálicos. Siempre que sea pos Utilice los accesorios de plástico proporcionados.
- No ajuste el bypass personalmente sin la ayuda de un técnico.
- La falta de higienización y mantenimiento es una de las principales ra El bajo rendimiento de la bomba. Realice el mantenimiento y Prepare la bomba para el invierno en los momentos apropiados, especialmente antes
después un período de almacenamiento.
ACCESSORIES
| Artículo | Cantidad |
| Adaptador de manguera | 2 |
| Filtrar | 1 |
| Perno hexagonal | 1 |
| Cinta de sellado | 1 |
| Adaptador de manguera de cob de 3/4" | 1 |

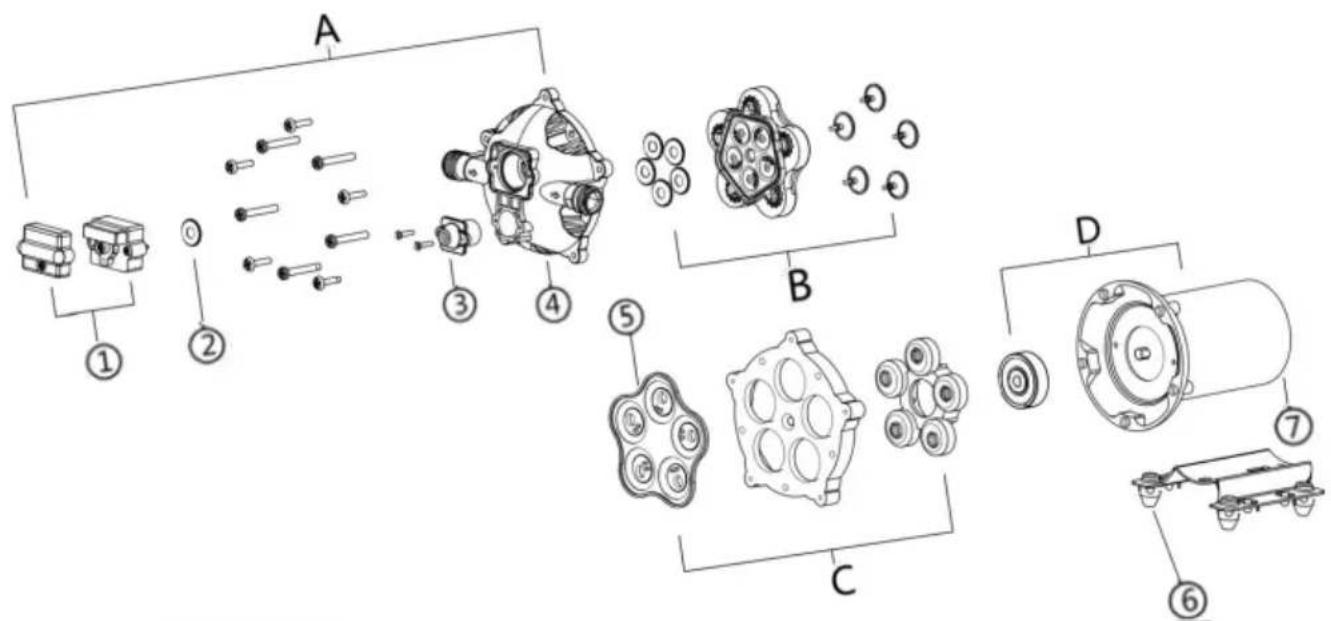

EXPLODED VIEWS
| LLAVE | Descripción | Cantidad |
| 1 | Interruptor de presión | 1 |
| 2 | Diafragma del presostato | 1 |
| 3 | Válvula de derivación | 1 |
| 4 | Cabezal de bomba | 1 |
| 5 | Diafragma | 1 |
| 6 | Grupo de pies de hierro | 1 |
| 7 | Motor | 1 |

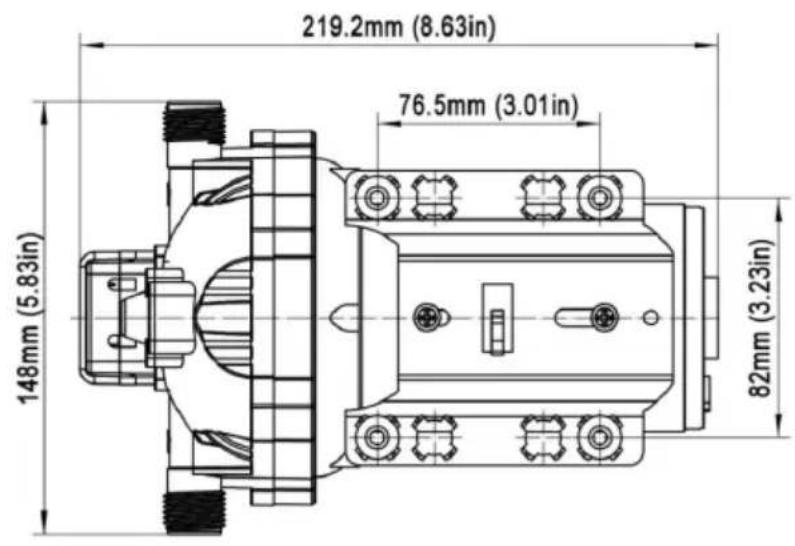

PRODUCT SIZE
-Compruebe que las líneas no tengan torceduras.
·Las líneas o accesorios de plomería pueden ser demasiado pequeños.
·Limpiar grifos y filtros.
- Verifique la estanqueidad del ajuste para detectar fugas de aire.
FALLA AL CEBAR PERO EL MOTOR FUNCIONA-NO DESCARG DE LA BOMBA
·Restringido en línea de toma o descarga .
·Fuga de aire en la línea de admisión.
·Diafragma de bomba perforado
- El suministro de amperios inicial no es suficiente para arrancar adecuadamente el motor.
·Los residuos obstruyen las válvulas.
·Grieta en la carcasa de la bomba.
EL MOTOR NO ENCIENDE
- Cableado suelto o inadecuado.
- El circuito de la bomba no tiene energía.
- Fusible quemado.
• Presostato averiado.
- Motor defectuoso.
LA BOMBA NO SE APAGA DESPUÉS DE QUE SE CERRARO TODOS LOS ACCESORIOS
- Diafragma perforado.
- Fuga en la línea de descarga
- Presostato defectuoso.
- Voltaje insuficiente.
- Válvulas obstruidas en el cabezal de la bomba.
BAJO CAUDAL Y PRESIÓN
- Fuga de aire en la entrada de la bomba.
- Acumulación de residuos en el interior de la bomba o la tubería.
- Cojinete de bomba desgastado (posiblemente acompañado de ruido fuert
- Diafragma perforado.
- Motor defectuoso.
RUIDOSO
- Compruebe si los pies de montaje están demasiado comprimidos.
¿La superficie de montaje es flexible? Si es así, puede que se produzca
- Compruebe si hay cabezas o tornillos sueltos.
- Si la bomba está conectada con tubería rígida, Entonces puede transmi ruido más fácilmente.

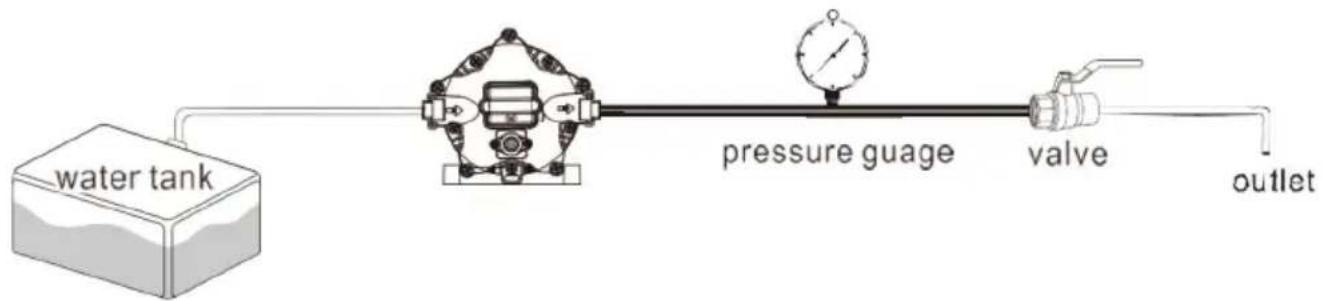

UTILICE EL SIGUIENTE PROCESO PARA AJUSTAR EL APAGA Y PRESIONES DE BY-PASS
- Instale la bomba como en la imagen.
AJUSTE DE LA VÁLVULA DE DERIVACIÓN Y DEL INTERRUPT DE PRESIÓN
CONSEJO : El ajuste del bypass debe ser realizado por un profesión técnico que utilice un calibre y equipo adecuados. Sin el equipo adecuado
equipo, podría ajustar mal la válvula o el interruptor y provocar que La funciona incorrectamente (ver Precaución a continuación).
Acerca de la válvula de derivación
La bomba utiliza una válvula de derivación con resorte para mantener un suave. rendimiento a medida que aumentan y disminuyen las demandas de agua. Cuando un grifo está Encendida la bomba está proporcionando un de agua completo, por lo que la válvula de derivación está cerrado. Pero cuando hay poca o ninguna demanda de agua, el bypass La válvula se para permitir que el agua fluya de regreso desde el lado de salida hacia de entrada, manteniendo un flujo constante de agua dentro de la bomba Casi no hay ciclismo.

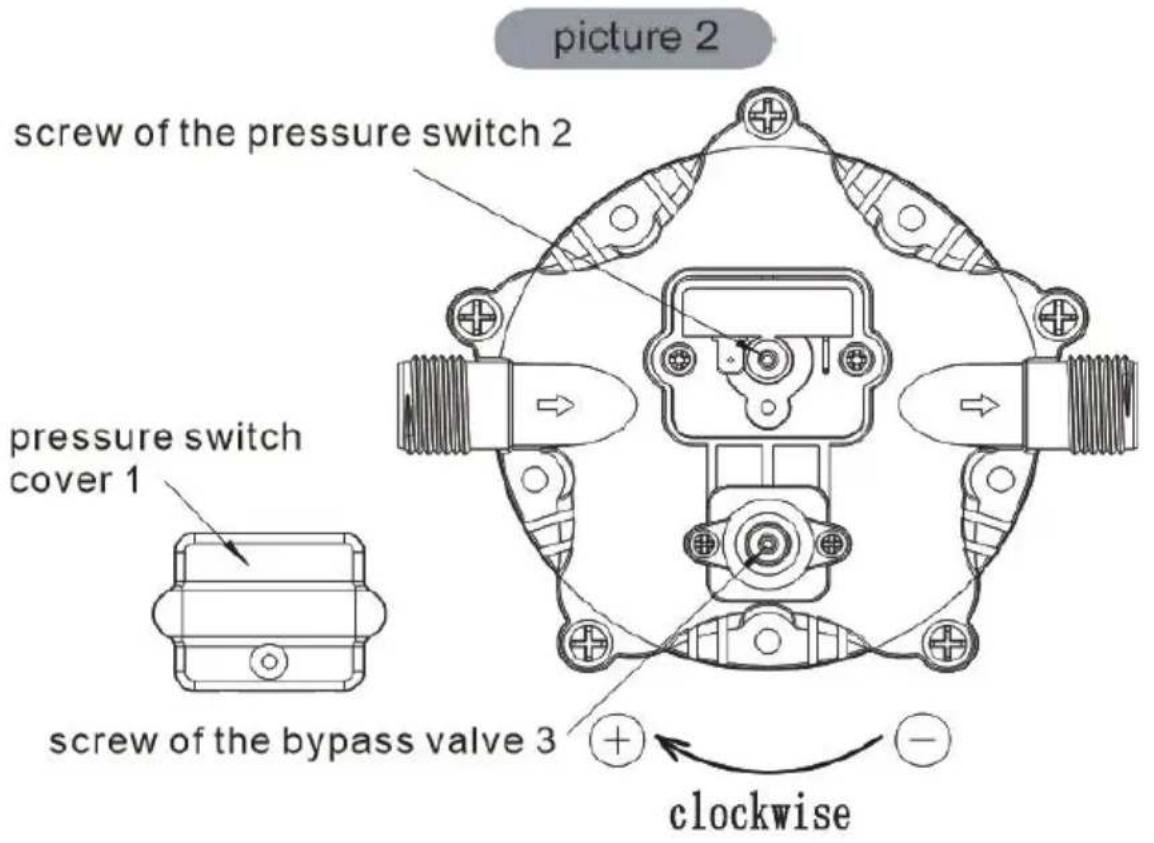

AJUSTE DE LA PRESIÓN DE APAGADO DE LA BOM
Paso 1: Retire la cubierta del interruptor de presión (n.º 1)
Paso 2: Ajuste con precisión el tornillo de ajuste de presión (núme serie) numero 2) del presostato con una llave de 2mm, si desea a presión gire en sentido horario, si Si desea disminuir la presión, gí sentido antihorario.
Paso 3: Después de ajustar la presión del presostato, Se debe ajustar presión de la válvula de derivación. En consecuencia, utilice una llla mm para ajustar el bypass. Tornillos de válvula (número de serie a aumentar la presión, gírela en el sentido de las agujas del reloj, s disminuir la presión, gírela en sentido antihorario.
Paso 4: Instale la cubierta del interruptor de presión (n.° 1)
PRECAUCIÓN:
El ajuste de presión para la derivación completa debe ser al meno más alto que la presión de cierre de la bomba. Si el interruptor y derivación están Si se ajusta demasiado cerca, la derivación y el ir de apagado pueden superponerse y La bomba no se apaga.
Por favor consulte a un técnico profesional en caso de que sea nec realizar el bypass. ajuste. Un ajuste incorrecto del bypass puede daña bomba.
El bypass viene preajustado para un funcionamiento óptimo de la bon Si su La aplicación requiere una configuración diferente para la deriva puede Cámbielo usted mismo. Apriete con cuidado el tornillo para aumentar o aflojar. el tornillo para disminuir la presión mínima de funcionamiento del derivación.
CAUTION
Siga el manual de instrucciones para instalar el producto. Acciones fu de lo recomendado en este manual pueden traer Daños a la bomba.
*Hay cambios menores en los números incluidos en el usuario. manu previo aviso.
