MANUALE UTENTE NMDP52-G50-70-12 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

POMPA PER ACQUA POTABILE DA 12 VOL

MODELLO: MODELLO NMDP52-G50-70-12 / MODELLO NMDP52-G55-70-12

Attenzione: per ridurre il rischio di lesioni, l'utente deve legg attentamente il manuale di istruzioni.

SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva eui 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata rifiuti nell'Unione europea. Ciò si applica al prodotto e a tutti accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i no rifiuti domestici, ma devono essere portati in un punto di rad il riciclaggio di dispositivi elettrici ed elettronici.

La serie 52 è un cavallo di battaglia economico e progettato per essere flessibile. La serie a 5 camere è la nostra pompa per acqua Heavy-Duty Fornisce portata d'acqua elevata con cicli di pompaggio ridotti, grazie al grande diaframma a cinque camere. Con l'interruttore on-demand, 5,0 GPM 5,5 GPM e 70 PS I , la serie 52 soddisferà i tuoi requisiti speciali con prestazioni positive prevedibili. Con un bypass integrato funzione, la serie può ridurre il ciclo rapido e consentire all'acqua di rifluire dal lato di usci lato di ingresso della pompa. Abbiamo anche offrono una varietà di racco filtri facili da collegare.

Proprietà	Specifiche
	NMDP52-NUMERO DI MODELLO: G50-70-12	NMDP52-G55-70-12
Tensione nominale	Corrente continua12V	Corrente continua12V
Pressione nominale	70 psi	70 psi
Numero di Camera	5 PZ	5 PZ
Portata massima	5,0 galloni al minuto	5,5 galloni al minuto
Diametro di ingresso/uscita	1/2" filettatura interna	1/2" filettatura interna

Un elenco di funzionalità incredibile, componenti di alta qualità, oltre a sorprendenti prestazione. Il design ad alto volume a cinque camere, guida da un il motore per impieghi gravosi produce portate di 5,0 GPM o 5,5 grado di autoadescante fino a 6 piedi verticali e può funzionare a secco, rendendolo il leader nel rapporto qualità/prezzo. Questa pompa offre anche una varietà di raccordi e filtri facili da collegare.

FEATURES

• Pompa a membrana a 5 camere
• Servizio continuo
• Modello di montaggio standard industriale
• Capacità di funzionare a secco per carichi di lavoro normali
• Automatico: controllato da pressostato
• Autoadescante
• Funzionamento silenzioso
• Protezione contro l'accensione Bypass: riduce il ciclo

APPLICATIONS

• Sistema di acqua pressurizzata per yacht/camper/roulotte
• Dispositivi di irrorazione (irroratrici montate su veicoli, irroratrici elettriche)
• Macchine per la pulizia Umidificatori per la depurazione dell'acqua, apparecchiature mediche
• Riempimento di bevande alimentari e trasferimento di liquidi
• Sistema solare idrico
  · Qualsiasi altro sistema di pressurizzazione

INSTALLATION

Materiali

1. pompa a membrana con relativi accessori
2. (almeno) pezzi di tubo flessibile rinforzato, con resistenza al collasso p doppio della pressione di collasso in ingresso (il tubo deve avere un diar minimo di 1/2")
3. Fascette stringitubo e viti in acciaio inossidabile
4. viti per fissare la pompa alla superficie di montaggio

1 interruttore di interruzione elettrica
1 fusibile
1 cacciavite
1 utensile da taglio robusto per tubi (se desiderato) Nastro in teflon o sigillante

Impostare

1. La pompa può essere montata in qualsiasi posizione. Se montata verticalmente, la testa della pompa deve essere in posizione abbassata per evitare perdite nella carcassa del motore in caso di malfunzionamento.
2. Fissare i piedini, ma non comprimerli. Un serraggio eccessivo delle viti fissaggio può ridurre la loro capacità di dissipare rumore e vibrazioni.
3. I tubi di ingresso e di uscita devono essere tubi rinforzati da 1/2" (13) Il diametro delle diramazioni e delle singole linee di alimentazione dall'uscì non deve essere inferiore a 3/8" (10 mm).
4. Collegare il sistema tramite tubi flessibili intrecciati ad alta pressione (2 la portata della pompa) per ridurre al minimo vibrazioni e rumore.
5. Non applicare una pressione di ingresso superiore a 30 psi. In genera cercare di evitare completamente qualsiasi pressione di ingresso.
6. Evitare qualsiasi piega o raccordo che potrebbe causare restrizioni eccessive.
7. Il filtro deve essere fissato sul lato di ingresso.

8. I raccordi devono essere fissati per evitare perdite

9. Utilizzare fascette su entrambe le estremità del tubo per evitare perdite d'aria nella linea dell'acqua.

10. Se nell'impianto idraulico è installata una valvola di ritegno, questa de avere una pressione di apertura non superiore a 2 psi.
11. Se si applica un sigillante o un nastro idraulico, fare attenzione a nc esagerare stringere, perché potrebbero essere risucchiati.
12. Questa pompa dovrebbe essere cablata sul suo circuito dedicato.

Collegare il cavo positivo (rosso) al positivo terminale della batteria e il fi negativo (nero) al terminale negativo della batteria.

1. Installare in un luogo facilmente accessibile un interruttore per il contr elettricità alla pompa. Spegnere la pompa quando non utilizzato per lunghi periodi o quando il serbatoio è vuoto.
2. Il circuito elettrico deve essere protetto da sovracorrente dispositivo di protezione (fusibile) nel positivo piombo. Questa pompa richiede un fusibile 15 amp.
3. Il circuito della pompa non deve includere altri carichi elettrici.
4. Poiché la pompa di alimentazione dell'acqua non è essenziale, fare riferimento al filo Grafico sotto le informazioni elettriche. Sii assicurati di avere la dimensione corretta del filo per la lunghezza del filo che stai utilizzand utilizzando.
5. Dopo l'installazione, controllare la tensione al motore della pompa. Tensione deve essere controllato quando la pompa è in funzione. La tensione completa deve essere disponibile in certi momenti presso il motore della pompa.

Appunti

1. Si consiglia un tubo flessibile per acqua potabile o un tubo PEX inve tubazioni rigide alla pompa. Se si sceglie di utilizzare tubazioni rigide, forr un breve tratto di tubo tra il tubo e la pompa per evitare rumori e vibra
2. Non raccomandiamo l'uso di raccordi metallici. Quando possibile, utilizza raccordi in plastica forniti.
3. Non regolare personalmente il bypass senza l'aiuto di un tecnico.
4. La mancanza di igienizzazione e manutenzione è una delle ragioni prir per la sottoperformance della pompa. Si prega di effettuare la manutenzioni

mettere la pompa in inverno nei momenti opportuni, soprattutto prima e d un periodo di conservazione.

ACCESSORIES

Articolo	Quantità
Adattatore per tubo flessibile	2
Filtro	1
Bullone esagonale	1
Nastro sigillante	1
Adattatore per tubo in rame 3/4"	1

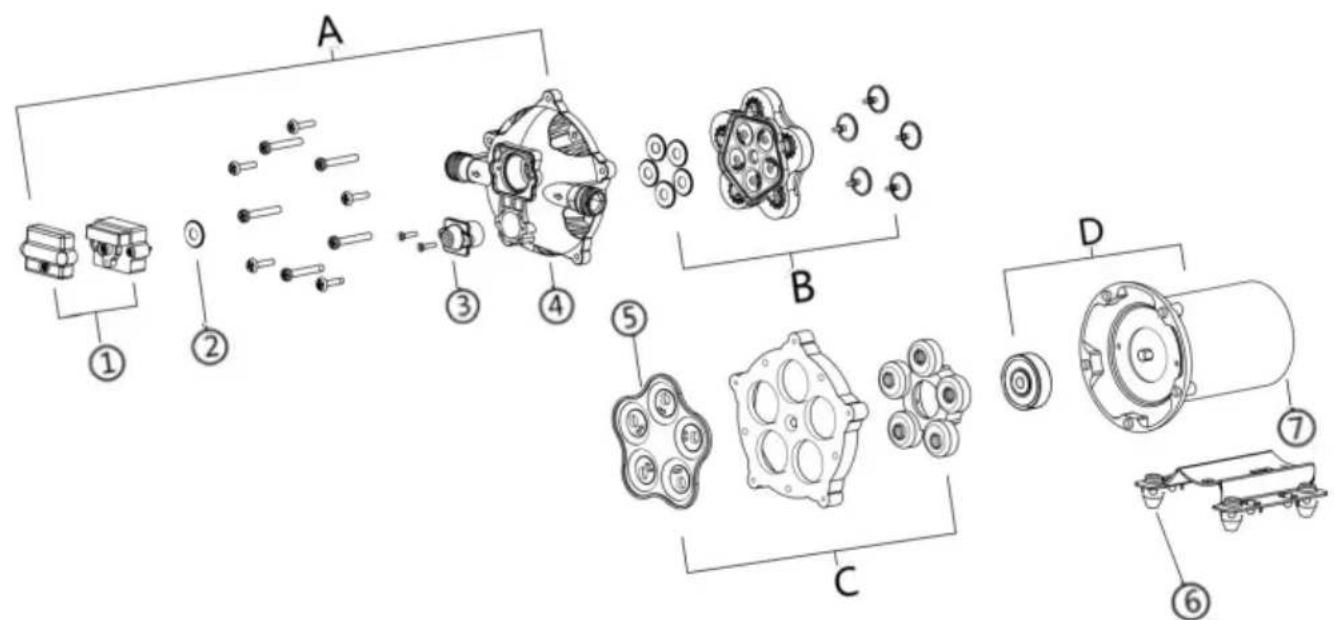

EXPLODED VIEWS

A B C D ① ② ③ ④ ⑤ ⑦ ⑥

CHIAVE	Descrizione	Quantità
1	Interruttore di pressione	1
2	Diaframma del pressostato	1
3	Valvola di bypass	1
4	Testa della pompa	1
5	Diaframma	1
6	Gruppo Piedi di Ferro	1
7	Motore	1

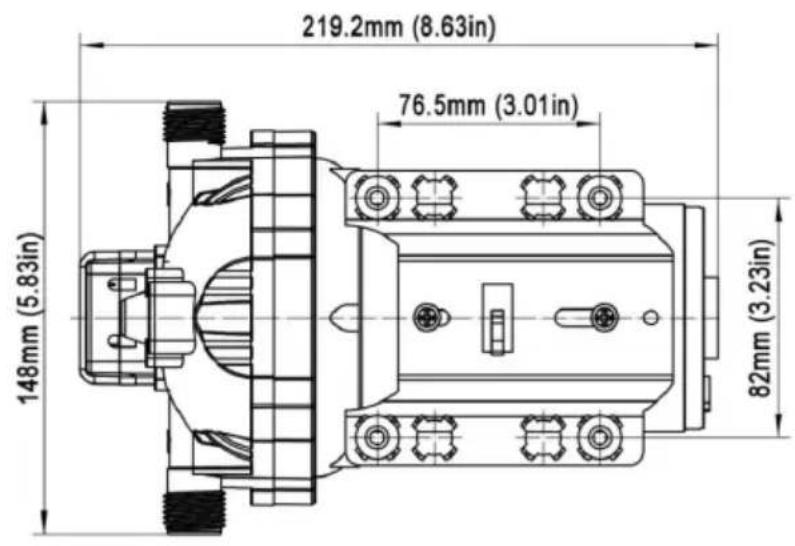

PRODUCT SIZE

FLUSSO PULSANTE - CICLI DI ACCENSIONE E SPEGNIMENTO DELLA POMPA

• Controllare che le linee non siano piegate.
  ·Le tubazioni idrauliche o i raccordi potrebbero essere troppo piccoli.
  ·Pulire rubinetti e filtri.
• Controllare la tenuta dei raccordi per eventuali perdite d'aria.

MANCATO INNESCO MA IL MOTORE FUNZIONA - NO SCARIO POMPA

• Limitato nella linea di aspirazione o di scarico .
  ·Perdita d'aria nella linea di aspirazione.
• Membrana della pompa forata
  ·L'amperaggio iniziale non è sufficiente per avviare correttamente il motore.
  ·Detriti intasano le valvole.
• Crepa nell'alloggiamento della pompa.

IL MOTORE NON SI ACCENDE

· Cablaggio allentato o non corretto.
• Il circuito della pompa non è alimentato.
- Fusibile bruciato.
- Pressostato guasto.

- Motore difettoso.

LA POMPA NON SI SPEGNE DOPO CHE TUTTI GLI APPARE SONO STATI CHIUSI

• Diaframma perforato.
- Perdita della linea di scarico
- Pressostato difettoso.
- Tensione insufficiente.
- Valvole intasate nella testa della pompa .

BASSO FLUSSO E PRESSIONE

• Perdita d'aria all'aspirazione della pompa.
• Accumulo di detriti all'interno della pompa o delle tubature.
• Cuscinetto della pompa usurato (eventualmente accompagnato da forte rumore).
  • Diaframma perforato.
• Motore difettoso.

RUMOROSO

- Controllare che i piedini di montaggio non siano troppo compressi.

·La superficie di montaggio è flessibile? In tal caso, potrebbe aggiungere rumore.

- Controllare che non vi siano viti/testa allentate.

- Se la pompa è collegata con un tubo rigido, allora potrebbe trasmettere rumore più facilmente.

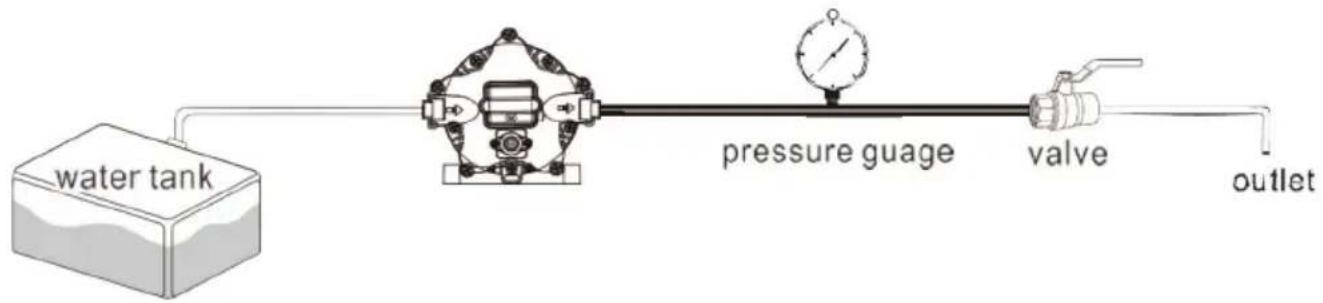

UTILIZZARE IL SEGUENTE PROCESSO PER REGOLARE LO SPEGNIMENTO E PRESSIONI DI BY-PASS

1. installare la pompa come in figura

REGOLAZIONE DELLA VALVOLA DI BYPASS E DEL PRESSOSTATO

SUGGERIMENTO : la regolazione del bypass deve essere eseguita da un professionista tecnico che utilizza un calibro e un'attrezzatura adeguati. Senza l'adeguata apparecchiatura, potresti regolare male la valvola o l'interruttore causando l' la pompa funzioni in modo improprio (vedere Attenzione di seguito).

Informazioni sulla valvola di bypass

La pompa utilizza una valvola di bypass a molla per mantenere un flusso regolare prestazioni in quanto la richiesta di acqua aumenta e diminuisce. Quando un rubinetto è la pompa accesa fornisce un flusso d'acqua comp quindi la valvola di bypass è chiuso. Ma quando c'è poca o nessuna ric d'acqua, il bypass la valvola si apre per consentire all'acqua di fluire di dal lato di uscita verso l' lato di ingresso, mantenendo un flusso costante acqua all'interno della pompa con quasi niente ciclismo .

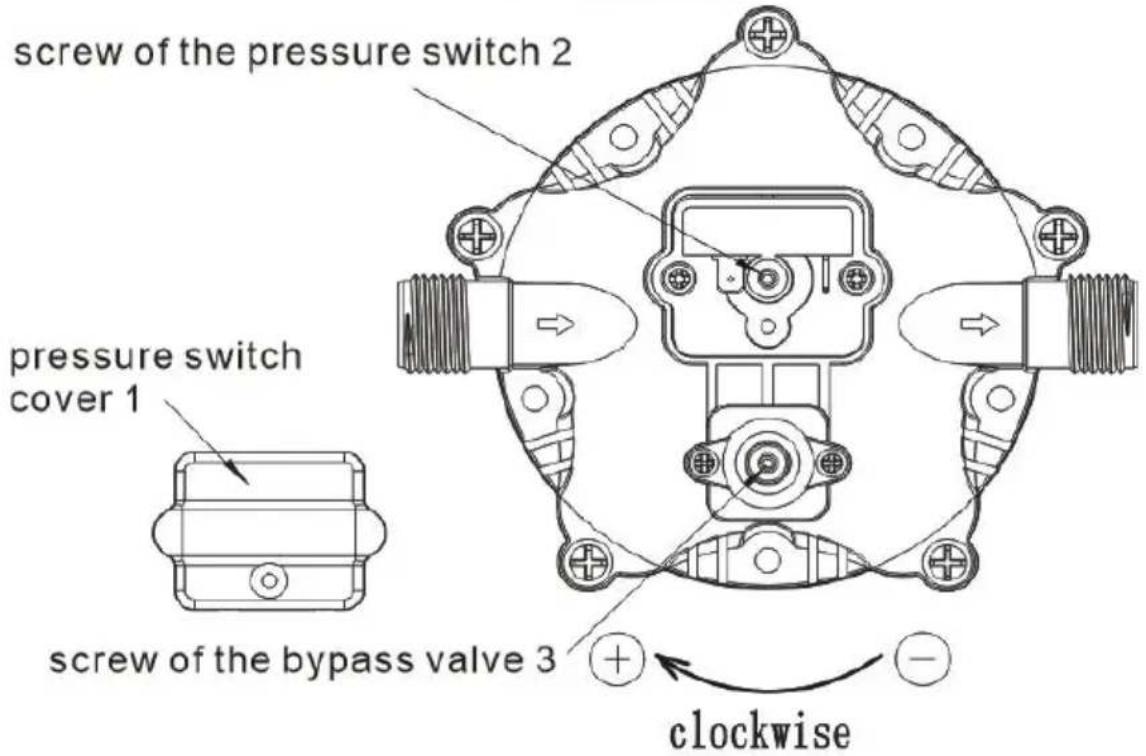

REGOLAZIONE DELLA PRESSIONE DI ARRESTO DELL POMPA:

Fase 1: rimuovere il coperchio del pressostato (n. 1)

Fase 2: regolare con precisione la vite di regolazione della pression numero 2) del pressostato con una chiave da 2mm, se si vuole a pressione girare in senso orario, se si Per diminuire la pressione, senso antiorario.

Fase 3: Dopo aver regolato la pressione del pressostato, la pressio valvola di bypass deve essere regolata di conseguenza. Utilizzare u chiave da 2 mm per regolare con precisione il bypass viti della va (numero di serie 3), se si desidera aumentare la pressione, girarla orario, se si vuole diminuire la pressione, ruotarla in senso antiorari

Fase 4: Installare il coperchio del pressostato (n. 1)

ATTENZIONE:

L'impostazione della pressione per il bypass completo deve essere a psi superiore a la pressione di arresto della pompa. Se l'interruttore bypass sono regolato troppo da vicino, il bypass e lo spegnimento

dell'interruttore possono sovrapporsi e la pompa non si spegne.

picture 2

Si prega di consultare un tecnico professionista nel caso in cui sia necessario il bypass aggiustamento. Una regolazione non corretta del bypass può danneggiare il pompa.

Il bypass è preimpostato per un funzionamento ottimale della pompa. tuo l'applicazione richiede un'impostazione diversa per il bypass, è possibile cambialo tu stesso. Stringi con attenzione la vite per aument allentare la vite per diminuire la pressione minima di esercizio del bypassare.

CAUTION

Si prega di seguire il manuale di istruzioni per installare il prodotto. Qualsiasi un'azione al di fuori di quanto raccomandato in questo manu può portare danni alla pompa.

*Ci sono piccole modifiche ai numeri inclusi nell'utente manuale senza

preavviso.
