Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch. sorgfältig vor der Inbetriebnahme. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates unseres Produkts informieren.

WARNUNG: Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung aller Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu schweren Verletzungen führen.

VORSICHT: Erlauben Sie niemandem, diesen Wagenheber zu bedienen oder zusammenzubauen, bevor er dieses Handbuch gelesen und sich umfassendes Verständnis für die Funktionsweise des Wagenhebers angeeignet hat.

WARNUNG: Die in dieser Bedienungsanleitung beschriebenen Warnungen, Vorsichtshinweise und Anweisungen können nicht alle möglichen Bedingungen oder Situationen abdecken. Der Bediener muss sich darüber im Klaren sein, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt integriert werden können, sondern vom Bediener selbst bereitgestellt werden müssen.

ALLGEMEINE SICHERHEITSREGELN WICHTIGE SICHERHEITSHINWEISE

GEBRAUCH UND PFLEGE DES JACKS

• Verändern Sie den Wagenheber in keiner Weise. Unbefugte Veränderungen können die Funktion und / oder Sicherheit beeinträchtig und die Lebensdauer des Geräts verkürzen. Der Wagenheber wurde fi bestimmte Anwendungen entwickelt.
• Überprüfen Sie den Wagenheber vor der Verwendung immer auf beschädigte oder abgenutzte Teile. Beschädigte Teile beeinträchtigen die Funktion des Wagenhebers . Ersetzen oder reparieren Sie beschädigte oder abgenutzte Teile sofort.

• Nicht benötigten Jack aufbewahren. Wenn Jack nicht verwendet wird bewahren Sie ihn in an einem sicheren Ort außerhalb der Reichweite Kindern. Überprüfen Sie es vor der Lagerung und vor der Wiederverwendung auf einwandfreien Zustand.

• Nicht für die Verwendung durch Kinder oder Personen mit eingeschränkter geistiger Leistungsfähigkeit.

• Nicht unter Drogen- oder Alkoholeinfluss verwenden.
• Stellen Sie sicher, dass Kinder und andere Zuschauer bei der Verwendung des Produkts einen sicheren Abstand einhalten.

INSPEKTION

• Überprüfen Sie den Wagenheber vor jedem Gebrauch sorgfältig. Stel Sie sicher, dass der Wagenheber nicht beschädigt oder übermäßig abgenutzt ist oder dass Teile fehlen.
• Verwenden Sie den Wagenheber nur, wenn er ordnungsgemäß geschmiert ist.
  • Die Verwendung eines Wagenhebers, der nicht in einem guten, saul und funktionsfähigen Zustand ist oder nicht richtig geschmiert ist, kann schweren Verletzungen führen.
• Überprüfen Sie den Arbeitsbereich vor jedem Gebrauch. Stellen Sie sicher, dass er frei von potenziellen Gefahren ist.

BETREIBEN ODER REPARIEREN SIE DIESES GERÄT NICHT, OHNE DIESES HANDBUCH GELESEN ZU HABEN.

Um den Getriebeheber und die Sicherheit des Benutzers zu gewährleis ist der Eigentümer dafür verantwortlich, die folgenden

diese Anweisungen.

• Überprüfen Sie den Serviceheber auf ordnungsgemäßen Betrieb und Funktion.
• Halten Sie die Anweisungen für die Gerätebediener bereit. Stellen S sicher, dass alle Gerätebediener ordnungsgemäß geschult sind und wissen, wie das Gerät sicher und richtig bedient wird.
• Erlauben Sie den Betrieb des Geräts nur, wenn alle Teile vorhande und ordnungsgemäß funktionieren.
• Verwenden Sie nur Originalersatzteile. Warten und pflegen Sie das

nur mit autorisierten oder zugelassenen Ersatzteilen. Fahrlässigkeit macht den Wagenheber unsicher und führt zum Erlöschen der Garant

• Überprüfen Sie das Gerät regelmäßig sorgfältig und führen Sie alle erforderlichen Wartungsarbeiten durch.
• Bewahren Sie diese Anleitung im Griff Ihres Wagenhebers auf. Halte alle Aufkleber auf dem Gerät sauber und sichtbar.
• Sicherheit: Beachten Sie bei der Installation und Bedienung dieses Wagenhebers immer die Sicherheitsvorkehrungen.
• Stellen Sie vor dem Fortfahren sicher, dass Sie den gesamten Inha dieses Handbuchs vollständig verstanden haben.
• Wenn dieses Gerät nicht den Anweisungen entsprechend betrieben kann dies zu Verletzungen oder zum Tod führen.
• Der Händler haftet nicht für Schäden oder Verletzungen, die durch unsachgemäße Verwendung oder Vernachlässigung entstehen.

SICHERHEIT

Beachten Sie bei der Installation und Bedienung dieses Wagenhebers stets die Sicherheitsvorkehrungen. Halten Sie alle Aufkleber am Gerät sauber und sichtbar. Bevor Sie fortfahren, stellen Sie sicher, dass Sie Inhalt dieser Anleitung vollständig verstanden haben. Die Nichtbeachtung der Anweisungen kann zu Verletzungen oder zum Tod führen. Der Ha haftet nicht für Schäden oder Verletzungen, die durch unsachgemäße Verwendung oder Vernachlässigung entstehen.

▲WARNUNG!

Verwenden Sie immer Wagenheber!

Verwenden Sie keine Holzklötze oder andere nicht zugelassene Lastaufnahmemittel. Der Hersteller garantiert nur, dass Lasten von Unterstellböcken getragen werden, die den aktuellen ASME-Standards entsprechen.

Verwenden Sie zum Anheben von Lasten mit dem Wagenheber KEIN Holzklötze oder andere nicht zugelassene Hebevorrichtungen. Die Missachtung dieser Warnhinweise kann zu Verletzungen oder zum Tod führen.

SICHERHEITSKENNZEICHNUNGEN

▲WARNUNG!

1. Lesen, verstehen und befolgen Sie alle Anweisungen, bevor Sie die Gerät in Betrieb nehmen.
2. Überschreiten Sie nicht die Nennkapazität.
3. Nur auf harten, ebenen Oberflächen mit einer Neigung von weniger
   3 Grad verwenden.
4. Stützen Sie das Fahrzeug ausreichend ab, bevor Sie mit der Repa beginnen.
5. Die Verwendung dieses Produkts ist auf die Entfernung, Installation den Transport in der abgesenkten Position von Getrieben, Verteilergetrieben und Trans beschränkt Achsen.
6. An diesem Produkt dürfen keine Änderungen vorgenommen werden.
7. Es dürfen nur vom Hersteller gelieferte Aufsätze und/oder Adapter verwendet werden.
8. Gehen Sie nicht unter das Fahrzeug und lassen Sie niemanden da bis das Fahrzeug durch Wagenheber abgestützt ist.
9. Zentrieren Sie die Last vor dem Anheben auf dem Sattel. es niemals auf einem Rasenmäher oder Rasentraktor.
10. Verwenden Sie diesen Wagenheber ausschließlich für die vom Hersteller angegebene Verwendung.
11. Die Nichtbeachtung dieser Markierungen kann zu Personen- und/od Sachschäden führen.

ALLGEMEINE SICHERHEITSHINWEISE

Positionieren Sie den Wagenheber

Positionieren Sie den Wagenheber so, dass er nur an den vom Fahrzeughersteller angegebenen Stellen des Fahrzeugs anhebt.

Verwenden Sie immer Wagenheber

Nach dem Anheben des Fahrzeugs immer die Last mit entsprechend bewerteten Fahrzeughebern unterstützen, bevor Sie arbeiten am Fahrzeug.

Wagenheber nicht überlasten

Überlasten Sie diesen Wagenheber nicht über seine Nennkapazität hina. Eine Überlastung kann zu Schäden oder Ausfällen des Wagenhebers führen.

Immer auf harten, ebenen Oberflächen verwenden

Dieser Wagenheber ist nur für den Einsatz auf harten, ebenen Fläche vorgesehen, die die Last tragen können. Verwenden Sie ihn nicht auf instabilen oder anderweitig verlustgefährdeten Flächen.

Unterlegkeile und Block (Stabilisieren)

Ziehen Sie die Feststellbremse im Fahrzeug an, bevor Sie den Wagenheber betätigen.

Ein Bremsklotz ist ein Keil, mit dem ein Gegenstand stabilisiert und bewegungslos gehalten werden kann oder mit dem die Bewegung eine Rads verhindert werden kann. Blockieren Sie das Rad gegenüber dem Ende, das angehoben werden soll.

Beim Blockieren einer Last sichern und stützen Sie diese beim Anheb. Die Blocks oder Stabilisatoren sollten eine Tragfähigkeit aufweisen, die größer ist als das Gewicht der anzuhebenden Last.

Mittellast auf dem Wagenhebersattel

Zentrieren Sie die Last auf dem Wagenhebersattel, bevor Sie das Fahrzeug anheben.

Außermittige Lasten und Lasten, die angehoben werden, wenn der Wagenheber nicht waagerecht steht, können zu Ladungsverlust oder Beschädigung des Wagenhebers führen. Heben oder senken Sie das Fahrzeug nur, wenn Werkzeuge, Materialien und Personen in ausreichender Entfernung sind.

Achten Sie beim Absenken der Hebebühne darauf, dass alle Personer mindestens 1,80 m entfernt stehen. Stellen Sie vor dem Absenken sich dass sich keine Werkzeuge oder Geräte unter oder um den Wagenhe befinden.

Senken Sie den Wagenheber immer langsam ab.

VERWENDEN SIE DEN WAGENHEBER NICHT ZUM STÜTZEN ODER STABILISIEREN EINER LAST.

Das Verwenden des Wagenhebers zum Stützen oder Stabilisieren einer Last kann zu unerwarteten Bewegungen und damit zu schweren

Verletzungen, Quetschungen und zum Tod führen. Die anzuhebende La immer sicher blockieren und stabilisieren. Niemals Körperteile unter eine angehobene Last bringen, ohne die Last ordnungsgemäß zu blockieren und abzustützen.

Verwenden Sie den Wagenheber niemals an gebogenen oder röhrenförmigen Fahrzeugen

Stoßstangen: Dies führt dazu, dass das Fahrzeug vom Wagenheber rutscht und herunterfällt, was zu schweren oder tödlichen Verletzungen führen kann. Verwenden Sie zum Anheben der meisten Fahrzeuge mit gebogenen Stoßstangen oder Kunststoffstoßstangen einen Stoßstangenheber.

Tragen Sie während der Verwendung eine ANSI-zugelassene Schutzbril und strapazierfähige Arbeitshandschuhe.

Das Sicherheitsventil nicht verstellen.

Bewegen oder schieben Sie das Fahrzeug nicht, während der Wagenheber verwendet wird.

Bleiben Sie wachsam. Seien Sie vorsichtig und vernünftig, wenn Sie (Wagenheber bedienen. Benutzen Sie den Wagenheber nicht, wenn Sie müde, verwirrt, schwindlig oder unter Drogen- oder Alkoholeinfluss steh

Ausbildung

Lesen Sie dieses Handbuch vor der Verwendung. Erlauben Sie niemandem, der dieses Handbuch nicht gelesen hat und/oder die Anforderungen nicht versteht, den Wagenheber zu benutzen.

Zuschauer

Halten Sie keine unbefugten Personen in der Nähe des Wagenhebers unter der Last, die nur vom Wagenheber getragen wird, auf. Lassen niemanden im Fahrzeug, während der Wagenheber in Betrieb ist. Halte Sie alle unbefugten Personen vom Fahrzeug fern, wenn es in Betrieb Inspektion

Überprüfen Sie den Wagenheber vor jedem Gebrauch sorgfältig. Steller Sie sicher, dass der Wagenheber nicht beschädigt, übermäßig abgenut oder beschädigt ist und keine Teile fehlen. Verwenden Sie den Wagenheber nur, wenn er ordnungsgemäß geschmiert ist. Die Verwendung eines Wagenhebers, der nicht sauber und funktionsfähig is

oder nicht ordnungsgemäß geschmiert wurde, kann zu schweren Verletzungen führen.

Zusätzliche Hinweise:

Bewahren Sie den Kassenbon, die Garantie und diese Anleitung auf. Nehmen Sie keinerlei Veränderungen am Wagenheber vor. Unbefugte Veränderungen können die Funktion und/oder Sicherheit beeinträchtigen und die Lebensdauer des Geräts verkürzen. Der Wagenheber ist für bestimmte Anwendungen konzipiert.

Überprüfen Sie den Wagenheber vor der Verwendung immer auf beschädigte oder abgenutzte Teile. Beschädigte Teile beeinträchtigen die Funktion des Geräts . Ersetzen oder reparieren Sie beschädigte oder abgenutzte Teile umgehend.

Bewahren Sie den Wagenheber bei Nichtgebrauch an einem sicheren außerhalb der Reichweite von Kindern auf. Überprüfen Sie ihn vor de Lagerung und vor der Wiederverwendung auf einwandfreien Zustand.

Technische Parameter

Modell	GW-0,5D	GW-0,5
Unterstützende Vorrichtungen	Vierarmige Klaue	Adapter
Maximale Belastung	1100 Pfund	1100 Pfund
Nennlast	500 Pfund	500 Pfund
Hubbereich	44"-73,6"	50"-79,5"

GW-0,5D Teileliste:

NAME	Bild	Menge
Hydraulikzylinder		1STÜCK
Stützbein		2 Stück
Fußpedal		1STÜCK
Schrauben		4STÜCKE
Waschmaschine		4STÜCKE
Fußpedal		1STÜCK
Frühling		1STÜCK
Stift		3 Stück
Splint		3 Stück
Druckdeckel		1STÜCK
Rad		4 Stück
Vierarmige Klaue		1STÜCK

GW-0,5 Teileliste:

NAME	Bild	Menge
Hydraulikzylinder		1STÜCK
Stützbeine		2 Stück
Fußpedal		1STÜCK
Schrauben		4STÜCKE
Waschmaschine		4STÜCKE
Pleuelstange		1STÜCK
Frühling		1STÜCK
Stift		3 Stück
Splint		3 Stück
Druckdeckel		1STÜCK
Rad		4 Stück

Adapterkomponente

1

STÜCK

OPERATION

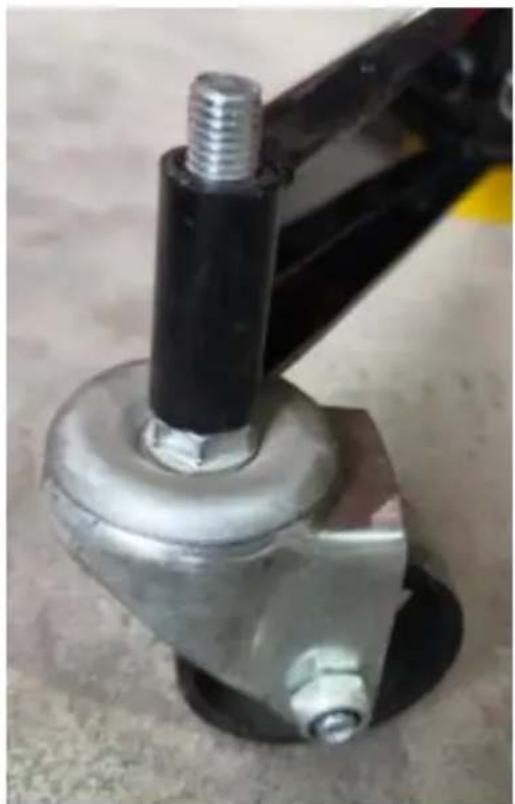

1. Montieren Sie die Räder .

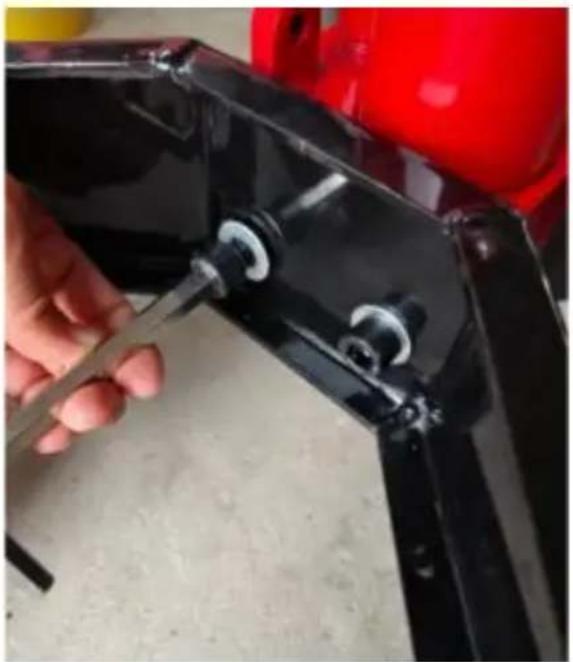

1. Installieren Sie die Stützbeine

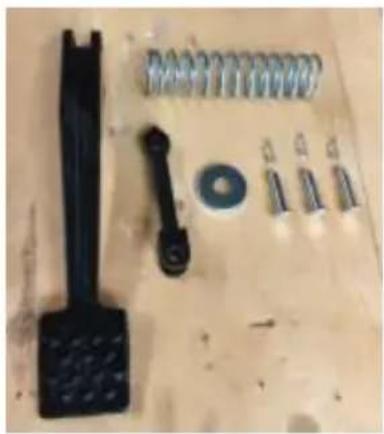

1. Installieren Sie das Fußpedal und die Verbindungsstange

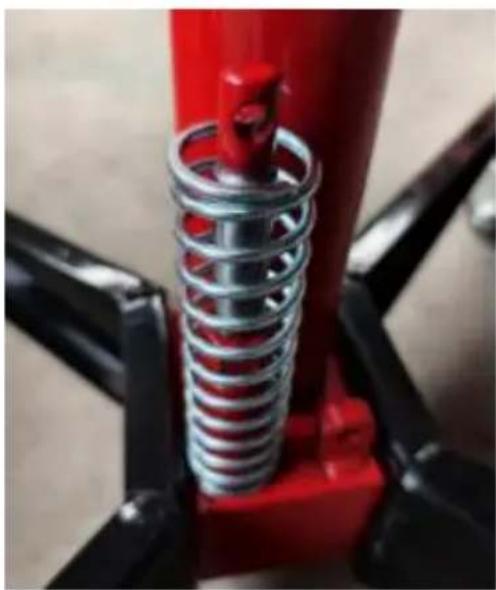

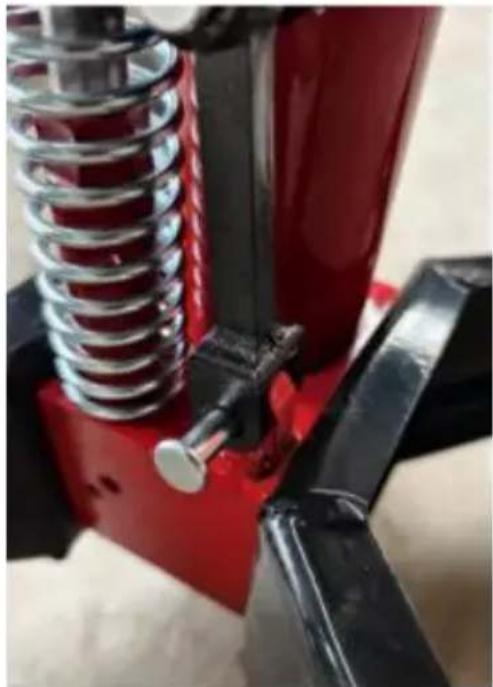

1. Installieren Sie die Feder und das Fußpedal.


1. Installieren Sie die Pleuelstange .

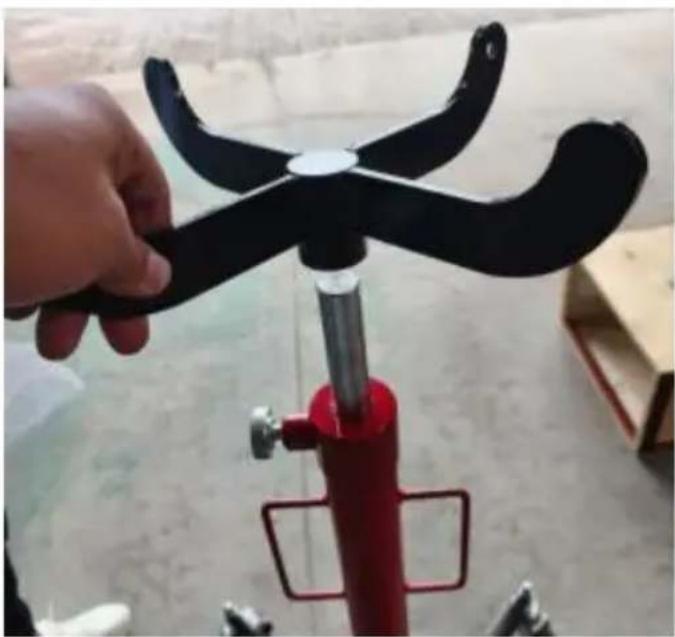

1. Installieren Sie die Vierarmige Klaue, Schrauben festziehen

Installieren Sie die Adapterkomponente (nur für GW-0.5 ).

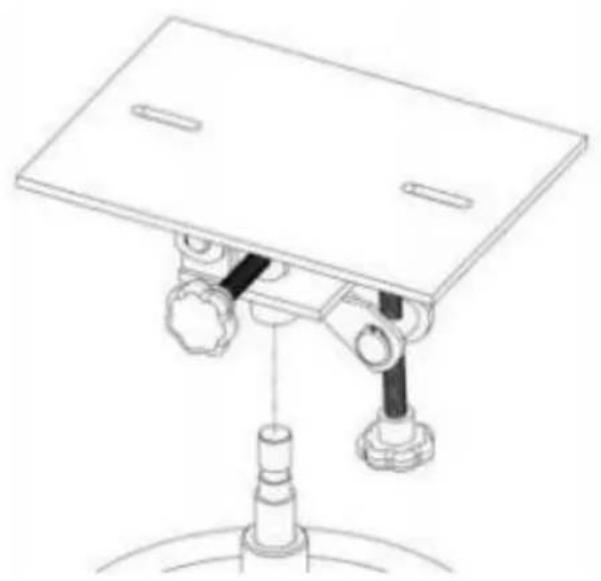

Schritt 1 : Installieren Sie die S (Sattel) auf dem Ölzylinder.

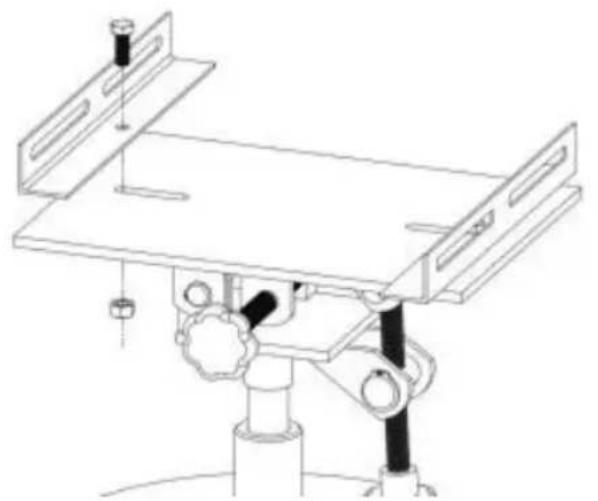

Schritt 2 : Installieren Sie die Befestigungsschrauben des Fachs

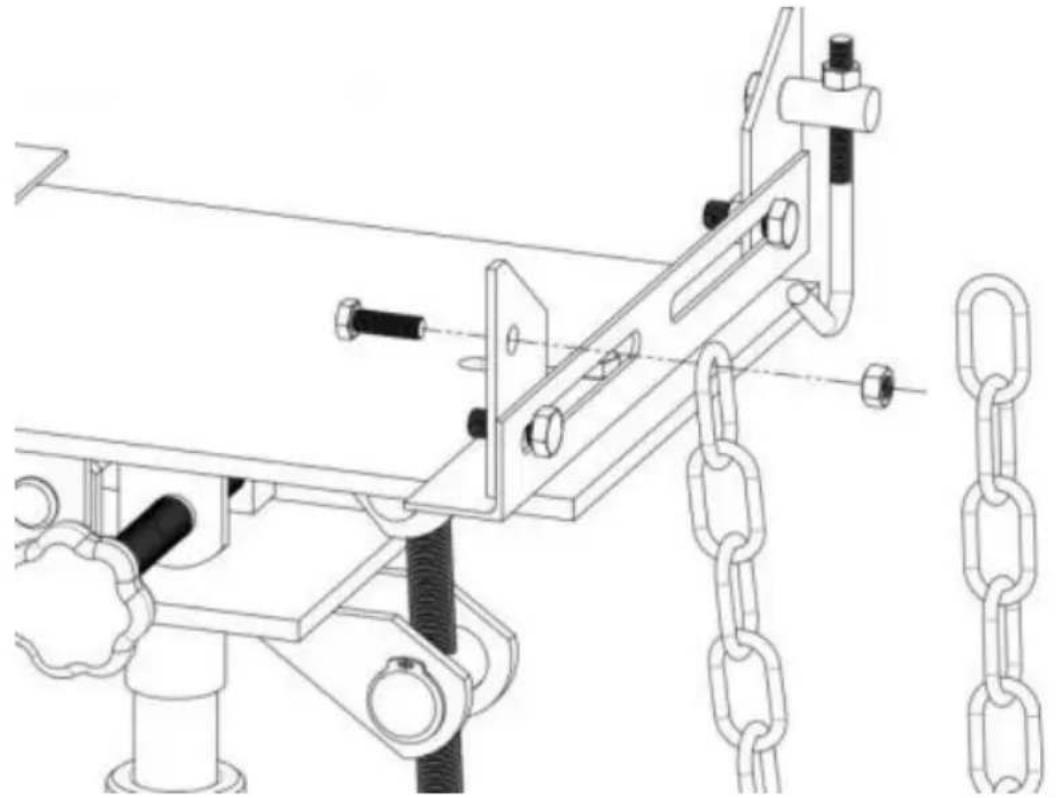

Schritt 3 : Montieren Sie das Schritt 4 : Montieren Sie das Eckeisen auf dem Tablett (Sattel) Trapezblech auf dem Eckeisen .

Schritt 5 : Die Installationskette wird auf der trapezförmigen Eisenplä installiert

M8 * 16 Schrauben, 4 M8 Muttern, 2 Hakenschrauben, 2 M10 Bol Muttern, 2 Ketten,

erfordert einen 7-mm-Maulschlüssel und einen 14-mm-Maulschlüssel) Ausführlichere Installationsschritte finden Sie im Video auf der Webseite.

1) Anheben des Wagenhebers

1. Stellen Sie vor der Verwendung sicher, dass das Gewicht und die Größe des Getriebes nicht überschreiten die Kapazität von Die Buchse
2. Stellen Sie sicher, dass das Fahrzeug, aus dem das Getriebe ausgebaut wird Ist korrekt positioniert.
3. Überprüfen Sie, ob die Handbremse angezogen und gelöst ist, um Getriebe Buchse zu positioniert sein richtig.
4. Stellen Sie sicher, dass keine anderen Personen anwesend sind ur oder unter dem Fahrzeug.
5. Stellen Sie sicher, Sattel ist in seine niedrigsten t Position und verwenden Griff zu Transport und zentral Position Wagenheber unter dem Fahrzeuggetriebe.
6. Den Griff montieren, sicherstellen, dass er stimmt überein mit Steckplätze.
7. Schließen Sie das Ablassventil durch Drehen im Uhrzeigersinn bis Es ist fest geschlossen. 8. Pumpen Sie den Griff, um ihn anzuheben bis Sattel Kontakte laden. Weiter zu Pumpe den Wagenhebergriff, um das Fahrzeug anzuheben Die gewünscht Höhe.
8. Nach dem Anheben die Last entsprechend abstützen vor Entfernen Übertragung.

2) DEN WAGENHEBER SENKEN

1. Stützen Sie die Last mit geeigneten Mitteln ab, bevor Getriebe ausbauen. Prüfen Sie, ob das Getriebe ist stabil auf der Jack Sattel Last ist fixiert in Ort bevor Sie versuchen, das Gerät anzuheben,

abzusenken oder zu transportieren.

1. Halten Sie den Griff fest mit beiden Händen. Halten Sie sicher Ar Die Jack Griff, damit Ihre Hände nicht abrutschen Und gewährleisten freigeben Ventil tut nicht schnell untere.
2. Öffnen Sie vorsichtig das Ablassventil durch langsames Drehen des handhaben

gegen den Uhrzeigersinn. (Lassen Sie keine Zuschauer in der Nähe Die Jack oder unter die Last beim Absenken des Buchse . )

1. Senken Sie den Sattel auf die niedrigste Höhe, bevor Sie versuch Transport laden.

3) TRANSPORT DER L ADEN

1. Stellen Sie sicher, dass Jack Sattel ist vollständig niedrigere ed ur laden ist sicher wersuchen, das Getriebe anzuheben, abzusenken oder zu transportieren.
2. Transportieren Sie die Ladung über ebene und feste Boden, vorzugsweise Beton, Und Stellen Sie sicher, dass der Boden sauber ist vor dem Transport laden.
3. Seien Sie fleißig in ständig Überwachung der Last während des Transports. Bewahren Sie alle anderen Personen an einem sicheren Distanz.
4. TUN NICHT auf Asphalt oder anderen weichen Oberflächen verwen als Jack Mai Waschbecken oder Trinkgeld, die zu Getriebeschäden oder Personenschäden führen Mai Ergebnis.
5. WARNUNG: Wenn Wagenheber kippt oder neigt sich STOP WAS I SIND TUN. BEWEGEN SCHNELL ZU Ein Safe DISTANZ . TUN NICHT VERSUCHEN, DEN WAGENHEBER ZU HALTEN ODER ZU

STABILISIEREN, um Verletzungen zu vermeiden und/oder Eigentum Schaden.

4) WIEDEREINBAU EINES GETRIEBE

1. Stellen Sie sicher, dass Jack Sattel ist vollständig geborgen und laden Stellen Sie sicher, dass das Getriebe sicher ist, bevor Sie versuchen, es anzuheben oder zu transportieren.
2. Transportieren Sie die Ladung über ebene und feste Boden, vorzugsweise Beton, Und Stellen Sie sicher, dass der Boden sauber ist vor dem Transport laden.
3. Seien Sie fleißig in ständig Überwachung der Last während des Transports. Bewahren Sie alle anderen Personen an einem sicheren Distanz.
4. TUN NICHT auf Asphalt oder anderen weichen Oberflächen verwenden. als Jack Mai Waschbecken oder kippen, was zu Schäden am Getriebe oder zu Verletzungen/Verletzungen führen kann Ergebnis.

WARTUNGSANWEISUNGEN

1) Inspektion

Du solltest Überprüfen Sie das Produkt auf Beschädigungen, Verschleif Bruch oder fehlen p arts (zB: Pins) und dass alle Komponenten funktionieren vor jedem verwenden.

2) Verbindlichkeit

Sollte sich das Produkt unter Last nicht absenken lassen, verwenden bitte schwerere Gegenstände, um es sicher abzusenken. Reinigen und schmieren Sie das Gerät nach dem Absenken und prüfen Sie, ob es ordnungsgemäß funktioniert.

Verrostete oder stark abgenutzte Teile können dazu führen, dass das

Produkt nicht mehr heruntergelassen werden kann.

Nach der Reinigung und Schmierung testen Sie das Gerät ohne Belas Sollte es erneut nicht absinken, wenden Sie sich bitte an den Kundendienst.

3) Schmierung

Dieses Gerät wird Ohne ordnungsgemäße Schmierung funktioniert das Gerät nicht sicher. Verwenden die Ausrüstung ohne richtige Schmierungs wird Ergebnis bei schlechter Leistung und Schäden an der Ausrüstung. Einige Teile in diesem Ausrüstung Sind nicht selbstschmierend; Überprüfen Sie die Ausrüstung, bevor verwenden und schmieren, wenn

notwendig. Nach der Reinigung die Ausrüstung mit leichtem durchdringend Öl oder ein Schmieren Spray.

• Verwenden Sie ein gutes Gleitmittel An alle Umzug Teile.
• Für leichte Beanspruchung Schmierung einmal A Monat.
• Bei starker und ständiger Beanspruchung ist eine Schmierung Ist empfohlen jeder Woche. -NIEMALS VERWENDEN SIE SCHLEIFPAPIER ODER SCHLEIFMITTEL MATERIAL ZU DIESEN OBERFLÄCHEN!

4) Rost Verhütung:

- Überprüfen Sie die Stößel und die Pumpe Kolben auf Die Leistung Einheit Baugruppen täglich für Anzeichen von Rost oder Korrosion. Oh Lastenaufzug Die Ausrüstung als so hoch wie es geht und schauen und hinter Die Heben Punkte. Wenn Zeichen von Rost sind sichtbar sauber wie benötigt.

5) Lagerung des Wagenhebers

1. Senken Sie die HebenArm.
2. Platzieren Sie den Griff im aufrecht Position.
3. Lagern Sie in einem trocken Standort, empfohlen drinnen.

Notiz: Wenn die Der Wagenheber wird im Freien gelagert, Achten Sie darauf, alle Teile vor und nach dem Gebrauch, um sicherzustellen, da Jack bleibt drin gute Arbeit, König Zustand.

Geltungsbereich

Verwendung für den Transport aller Arten von Autogetrieben, Getriebe Welle, Vorder- und Hinterachsen, usw

Häufige Fehleranalyse

FehlerPhänomen	Fehlerursache	Lösung
Der LeiterVerformung	Das TatsächlicheLastgewichtÜberschreitet dasMaximum Produkt Laden	In Verwenden Sie , DieTatsächlich LadenGewicht NichtÜberschreitenDer Maximal ProduktLaden
