INSTRUKCJA OBSŁUGI GW-0.5 Vevor

PODNOŚNIK SKRZYNI BIEGÓW

MODEL: GW-0.5D, GW-0.5

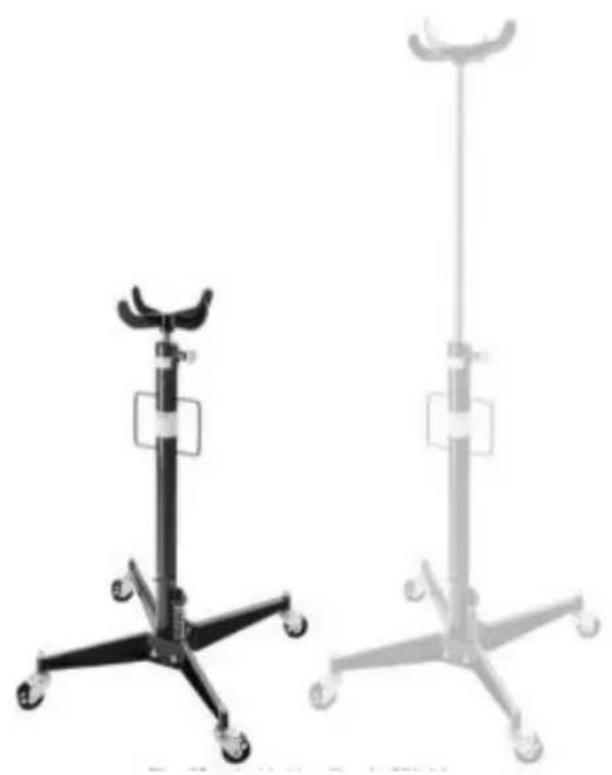

MODEL: GW-0.5D GW-0.5

To jest oryginalna instrukcja, proszę przeczytać wszystkie instrukcje. ostrożnie przed użyciem. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu zależy od otrzymanego produktu. Prosimy o wybaczenie, że nie będzie Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

OSTRZEŻENIE: Przeczytaj i zrozum wszystkie instrukcje.

Nieprzestrzeganie wszystkich Nieprzestrzeganie poniższych instrukcji może skutkować poważnymi obrażeniami.

UWAGA: Nie należy pozwalać na obsługę lub montaż podnośnika przez zapoznaniem się z niniejszą instrukcją i dokładnym zrozumieniem zasad działania podnośnika.

OSTRZEŻENIE: Ostrzeżenia, uwagi i instrukcje zawarte w niniejszej instrukcji obsługi nie mogą objąć wszystkich możliwych warunków ani sytuacji. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie da się wbudować w ten produkt, lecz które musi zapewnić sam operator.

OGÓLNE ZASADY BEZPIECZEŃSTWA

WAŻNE UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

UŻYTKOWANIE I KONSERWACJA JACKA

• Nie modyfikuj podnośnika w żaden sposób. Nieautoryzowane modyfikacje mogą pogorszyć jego działanie i / lub bezpieczeństwo, a wpłynąć na żywotność urządzenia. Podnośnik został zaprojektowany do określonych zastosowań.
• Zawsze sprawdzaj, czy przed użyciem podnośnika nie ma uszkodzi lub zużytych części. Złamane części mogą mieć wpływ na działanie podnośnika. Uszkodzone lub zużyte części należy natychmiast wymien lub naprawić.
• Przechowuj nieużywany podnośnik. Gdy podnośnik nie jest używany, przechowuj go w Przechowywać w bezpiecznym miejscu, poza zasięgie dzieci. Przed przechowywaniem i ponownym użyciem należy sprawdzić, czy urządzenie jest w dobrym stanie technicznym.
• Produkt nie jest przeznaczony dla dzieci i osób o ograniczonej sprawności umysłowej.

- Nie stosować pod wpływem narkotyków lub alkoholu.

- Podczas korzystania z produktu należy upewnić się, że dzieci i inne osoby postronne znajdują się w bezpiecznej odległości.

KONTROLA

• Przed każdym użyciem dokładnie sprawdź podnośnik. Upewnij się, że podnośnik nie jest uszkodzony, nadmiernie zużyty ani nie brakuje w n części.
• Nie używaj podnośnika, jeśli nie jest odpowiednio nasmarowany.
• Używanie podnośnika, który nie jest w dobrym, czystym i sprawnym stanie lub nie jest odpowiednio nasmarowany, może spowodować poważne obrażenia.
• Przed każdym użyciem sprawdź miejsce pracy. Upewnij się, że jest wolne od potencjalnych zagrożeń.

NIE WOLNO OBSŁUGIWAĆ ANI NAPRAWIAĆ TEGO URZĄDZENIA BEZ ZAPOZNANIA SIE Z TĄ INSTRUKCJĄ.

Aby zapewnić bezpieczeństwo podnośnika skrzyni biegów i użytkownika, właściciel jest odpowiedzialny za przeczytanie i przestrzeganie instrukcji. te instrukcje.

• Sprawdź, czy podnośnik serwisowy działa prawidłowo i jest funkcjona
• Przechowuj instrukcję obsługi w łatwo dostępnym miejscu dla operato sprzętu. Upewnij się, że wszyscy operatorzy sprzętu są odpowiednio przeszkoleni i rozumieją, jak bezpiecznie i prawidłowo obsługiwać urządzenie.

- Dopuszczaj do uruchomienia urządzenia wyłącznie wtedy, gdy wszystki części są na swoim miejscu i działają prawidłowo.

- Używaj wyłącznie oryginalnych części zamiennych. Do serwisowania i konserwacji urządzenia używaj wyłącznie autoryzowanych lub zatwierdzonych części zamiennych. Zaniedbanie spowoduje, że podnośnik będzie niebezpieczny w użyciu i unieważni gwarancję.

- Należy regularnie i dokładnie sprawdzać urządzenie oraz wykonywać

wszelkie niezbędne czynności konserwacyjne.

• Przechowuj tę instrukcję w uchwycie podnośnika. Dbaj o to, aby wszystkie naklejki na urządzeniu były czyste i widoczne.
• Bezpieczeństwo: podczas montażu i obsługi podnośnika należy zawsz przestrzegać środków ostrożności.
• Przed przystąpieniem do dalszych czynności upewnij się, że w pełni rozumiesz całą treść niniejszej instrukcji.
• Nieprzestrzeganie instrukcji użytkowania urządzenia może spowodować obrażenia ciała lub śmierć.
• Dystrybutor nie ponosi odpowiedzialności za szkody lub obrażenia powstałe na skutek niewłaściwego użytkowania lub zaniedbania.

BEZPIECZEŃSTWO

Zawsze należy przestrzegać środków bezpieczeństwa podczas montażu użytkowania podnośnika. Utrzymuj wszystkie naklejki na urządzeniu w czystości i w widocznym miejscu. Przed przystąpieniem do dalszych czynności upewnij się, że w pełni rozumiesz treść niniejszej instrukcji. Nieprzestrzeganie instrukcji obsługi może spowodować obrażenia ciała lub śmierć. Dystrybutor nie ponosi odpowiedzialności za jakiekolwiek szkody lub obrażenia spowodowane niewłaściwym użytkowaniem lub zaniedbaniem.

⚠OSTRZEŻENIE!

Zawsze używaj podstawek podnośnikowych!

NIE UŻYWAĆ drewnianych klocków E ani żadnych innych niezatwierdzonych urządzeń do podtrzymywania ładunku. Producent gwarantuje, że obciążenia będą podtrzymywane wyłącznie przez podpor podnośnikowe spełniające aktualne normy ASME.

NIE UŻYWAJ drewnianych klocków ani innych niezatwierdzonych urządzeń podnoszących do podnoszenia podnośnika i/lub podnoszonego ładunku. Nieprzestrzeganie tych ostrzeżeń może spowodować obrażenia ciała lub śmierć.

OZNAKOWANIA BEZPIECZEŃSTWA

⚠OSTRZEŻENIE!

1. Przed rozpoczęciem korzystania z urządzenia należy przeczytać, zrozumieć i przestrzegać wszystkich instrukcji.
2. Nie przekraczać dopuszczalnej nośności.
3. Stosować wyłącznie na twardych, równych powierzchniach, o nachyleniu mniejszym niż 3 stopnie.
4. Przed rozpoczęciem naprawy należy odpowiednio zabezpieczyć pojaz
5. Użytkowanie tego produktu jest ograniczone do demontażu, montażu transportu w pozycji opuszczonej skrzyń biegów, skrzyń rozdzielczych i przekładni. osie.
6. W tym produkcie nie wolno dokonywać żadnych zmian.
7. Należy stosować wyłącznie nasadki i/lub adaptery dostarczone przez producenta.
8. Nie wchodzą pod pojazd ani nie pozwalaj nikomu wchodzić pod poj dopóki nie zostanie on podparty na podpórkach podnośnikowych.
9. Przed podnoszeniem należy ustawić ładunek centralnie na siodle.
10. Nigdy nie używaj go w kosiarce ani traktorku ogrodowym.
11. Nie należy używać podnośnika do celów innych niż określone przeproducenta.
12. Nieprzestrzeganie tych oznaczeń może spowodować obrażenia ciała i/lub uszkodzenie mienia.

OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA

Pozycja podnośnika

ustaw podnośnik tak, aby podnosił wyłącznie te części pojazdu, które zostały określone przez producenta pojazdu.

Zawsze używaj podstawek podnośnikowych

Po podniesieniu pojazdu zawsze podeprzyj ładunek za pomocą podnośnika o odpowiednim udźwigu. Przed rozpoczęciem pracy w pojeździe.

Nie przeciążaj podnośnika

Nie przeciążaj podnośnika ponad jego udźwig znamionowy. Przeciążenie podnośnika ponad jego udźwig znamionowy może spowodować jego uszkodzenie lub awarię.

Zawsze stosować na twardych, równych powierzchniach

Ten podnośnik jest przeznaczony wyłącznie do użytku na twardych, równych powierzchniach, zdolnych utrzymać obciążenie. Używaj go w przypadku niestabilności lub innego ryzyka utraty ładunku.

Zablokuj i ustabilizuj

Przed użyciem podnośnika zaciągnij hamulec postojowy w pojeździe. Klin jest klinem służącym do stabilizacji przedmiotu i utrzymywania go bezruchu lub do zapobiegania ruchowi koła. Klin należy umieścić pod kołem koniec przeciwny do podnoszonego.

Blokując ładunek, zabezpieczasz i podpierasz podnoszony ładunek. Blok lub stabilizator(y) powinny mieć udźwig większy niż ciężar podnoszoneg ładunku.

Obciążenie centralne na siodle podnośnika

Przed podniesieniem pojazdu należy ustawić ładunek na środku siodła podnośnika.

Ładunki niecentralne i podnoszone, gdy podnośnik nie jest wypoziomowany, mogą spowodować utratę ładunku lub uszkodzenie podnośnika. Nie podność ani nie opuszczaj pojazdu, jeśli narzędzia, materiały i ludzie nie są w zasięgu.

Podczas opuszczania podnośnika upewnij się, że wszyscy stoją w odległości co najmniej dwóch metrów. Przed opuszczeniem podnośnika upewnij się, że pod nim lub wokół niego nie ma żadnych narzędzi a sprzętu.

Podnośnik należy zawsze opuszczać powoli.

NIE UŻYWAJ PODNOŚNIKA DO PODTRZYMYWANIA LUB STABILIZOWANIA ŁADUNKU.

Użycie podnośnika do podparcia lub stabilizacji ładunku może spowodować nieoczekiwany ruch i doprowadzić do poważnych obrażeń, zmiażdżenia i śmierci. Zawsze należy bezpiecznie blokować i stabilizow (stabilizować) podnoszony ładunek. Nigdy nie należy umieszczać żadnej części ciała pod podniesionym ładunkiem bez jego prawidłowego zablokowania i podparcia.

Nigdy nie używaj podnośnika na pojazdach o zakrzywionych lub rurowych kształtach.

Zderzaki – spowoduje to ześlizgnięcie się pojazdu z podnośnika i upa powodując poważne obrażenia lub śmierć. Do podnoszenia większości pojazdów z zakrzywionymi lub plastikowymi zderzakami należy używać podnośnika zderzakowego.

Podczas użytkowania należy nosić okulary ochronne zatwierdzone przez ANSI oraz solidne rękawice robocze.

Nie należy regulować zaworu bezpieczeństwa.

Nie przesuwaj ani nie transportuj pojazdu, gdy podnośnik jest w użyciu.

Zachowaj czujność. Zachowaj ostrożność i zdrowy rozsądek podczas obsługi podnośnika. Nie używaj podnośnika, gdy jesteś zmęczony, mas problemy z koncentracją, zawroty głowy, jesteś pod wpływem narkotykć lub alkoholu.

Szkolenie

Przed użyciem należy przeczytać tę instrukcję. Nie należy pozwalać na korzystanie z podnośnika osobom, które nie przeczytały tej instrukcji i/I nie rozumieją wymagań.

Widzowie

Nie dopuszczaj osób postronnych do przebywania w pobliżu podnośnika ani pod ładunkiem podtrzymywanym wyłącznie przez podnośnik. - Nie wpuszczaj nikogo do pojazdu podczas korzystania z podnośnika. Nie dopuszczaj osób postronnych do pojazdu podczas jego użytkowania.

Kontrola

Przed każdym użyciem dokładnie sprawdź podnośnik. Upewnij się, że podnośnik nie jest uszkodzony, nadmiernie zużyty ani nie brakuje mu części. - Nie używaj podnośnika, jeśli nie jest odpowiednio nasmarowa Używanie podnośnika, który nie jest w dobrym stanie technicznym, czy lub nie jest odpowiednio nasmarowany, może spowodować poważne obrażenia.

Dodatkowe uwagi:

Zachowaj paragon, gwarancję i niniejszą instrukcję.

Nie modyfikuj podnośnika w żaden sposób. Nieautoryzowane modyfikacji mogą pogorszyć jego działanie i/lub bezpieczeństwo, a także wpłynąć żywotność urządzenia. Podnośnik został zaprojektowany do określonych

zastosowań.

Zawsze sprawdzaj, czy przed użyciem podnośnika nie ma uszkodzonyc lub zużytych części. Złamane części mogą mieć wpływ na działanie urządzenia . Natychmiast wymień lub napraw uszkodzone lub zużyte części.

Gdy podnośnik nie jest używany, przechowuj go w bezpiecznym miejspoza zasięgiem dzieci. Przed przechowywaniem i ponownym użyciem sprawdź jego stan techniczny.

Parametry techniczne

Model	GW-0,5D	GW-0,5
Osprzęt pomocniczy	Czteroramienny pazur	Adapter
Maksymalne obciążenie	1100 funtów	1100 funtów
Obciążenie znamionowe	500 funtów	500 funtów
Zakres podnoszenia	44"-73,6"	50"-79,5"

GW-0,5D Lista części:

NAZWA	Zdjęcie	Ilość
Siłownik hydrauliczny		1 szt.
Noga podporowa		2 szt.
Pedał nożny		1 szt.
Śruba		4 SZTUKI
Pralka		4 SZTUKI
Pedał nożny		1 szt.
Wiosna		1 szt.
Szpilka		3 szt.
Zawleczka		3 szt.
Pokrywa ciśnieniowa		1 szt.
Koło		4 szt.
Czteroramienny pazur		1 szt.

GW-0,5 Lista części:

NAZWA	Zdjęcie	Ilość
Siłownik hydrauliczny		1 szt.
Nogi podporowe		2 szt.
Pedał nożny		1 szt.
Śruba		4 SZTUKI
Pralka		4 SZTUKI
Korbowód		1 szt.
Wiosna		1 szt.
Szpilka		3 szt.
Zawleczka		3 szt.
Pokrywa ciśnieniowa		1 szt.
Koło		4 szt.
Komponent adaptera		1 szt.

OPERATION

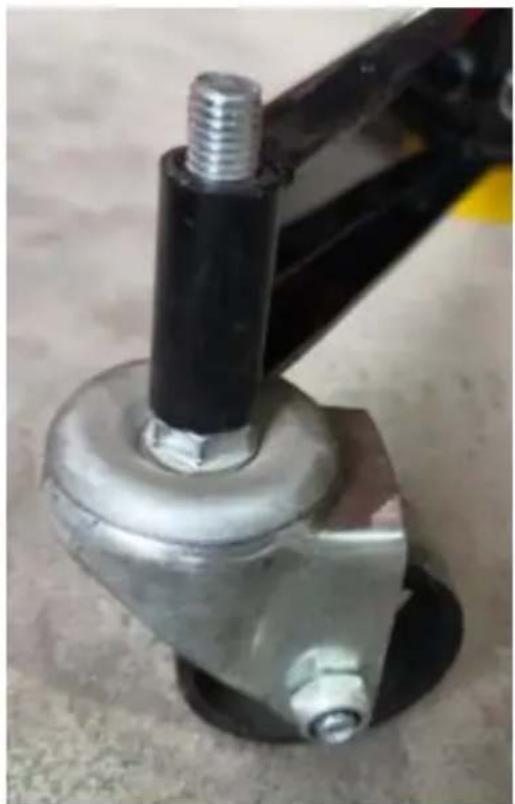

1. Zamontuj pedał nożny i korbowód .

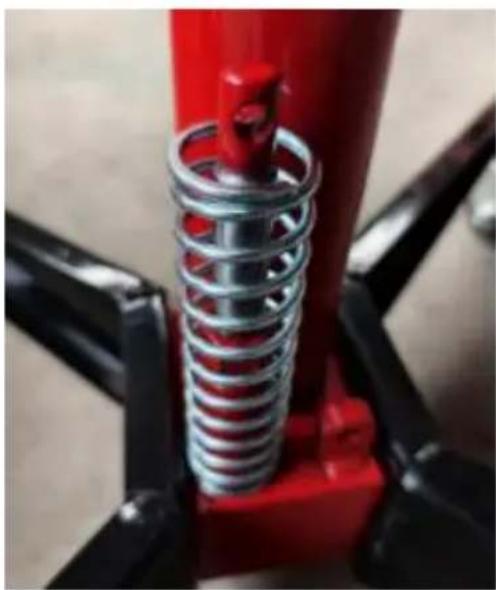

1. Zamontuj sprężynę i pedał nożny .

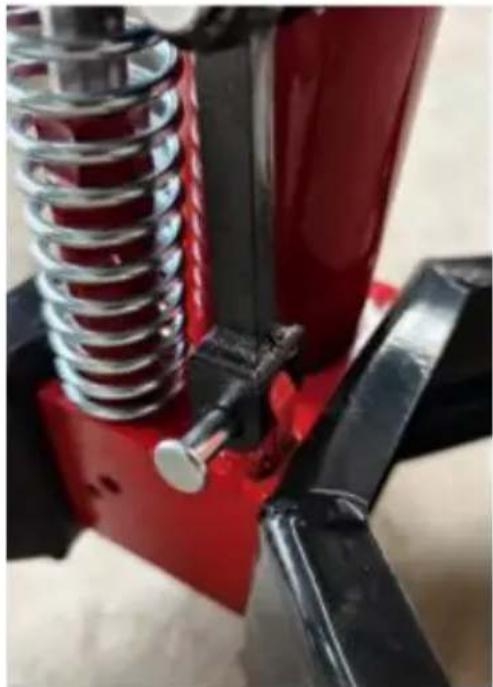

1. Zainstaluj Korbowód .

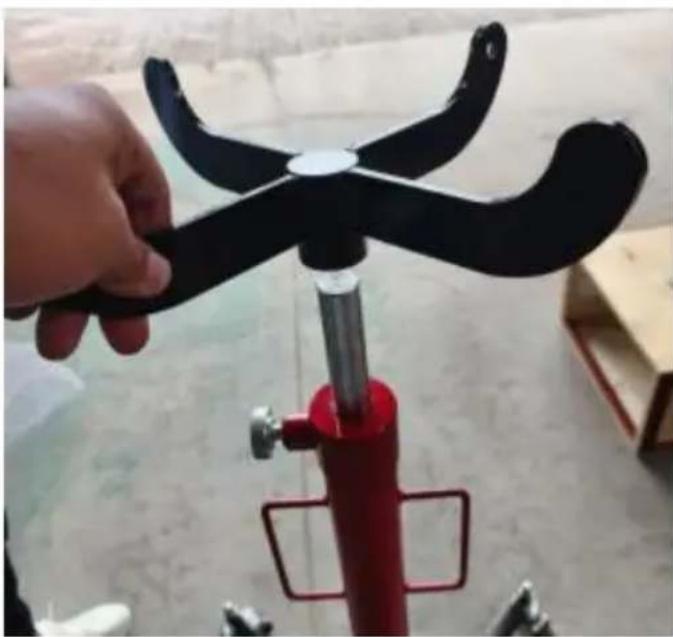

1. Zainstaluj Pazur czteroramienny, dokręć śruby.

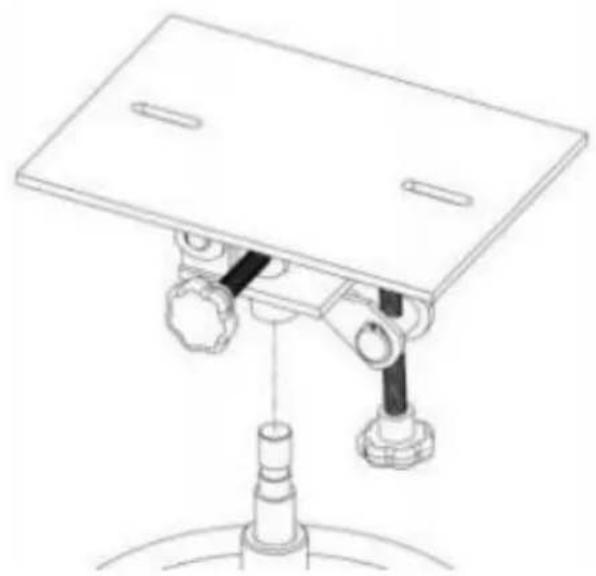

Zainstaluj Komponent adaptera (tylko dla GW-0.5).

Krok 1 : Zamontuj tackę (siodło cylindrze olejowym .

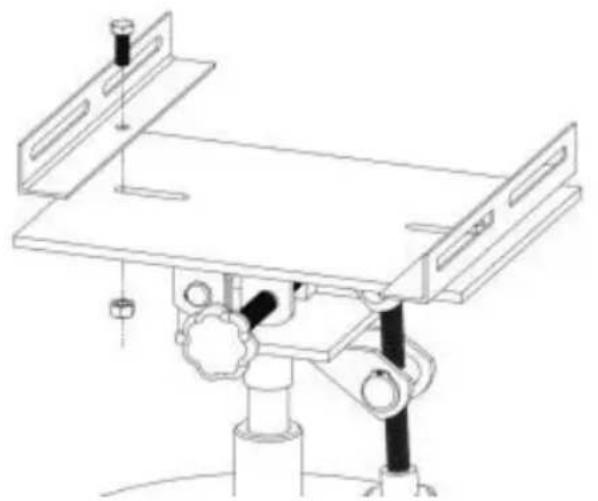

Krok 2 : Zamontuj śruby mocujące tackę

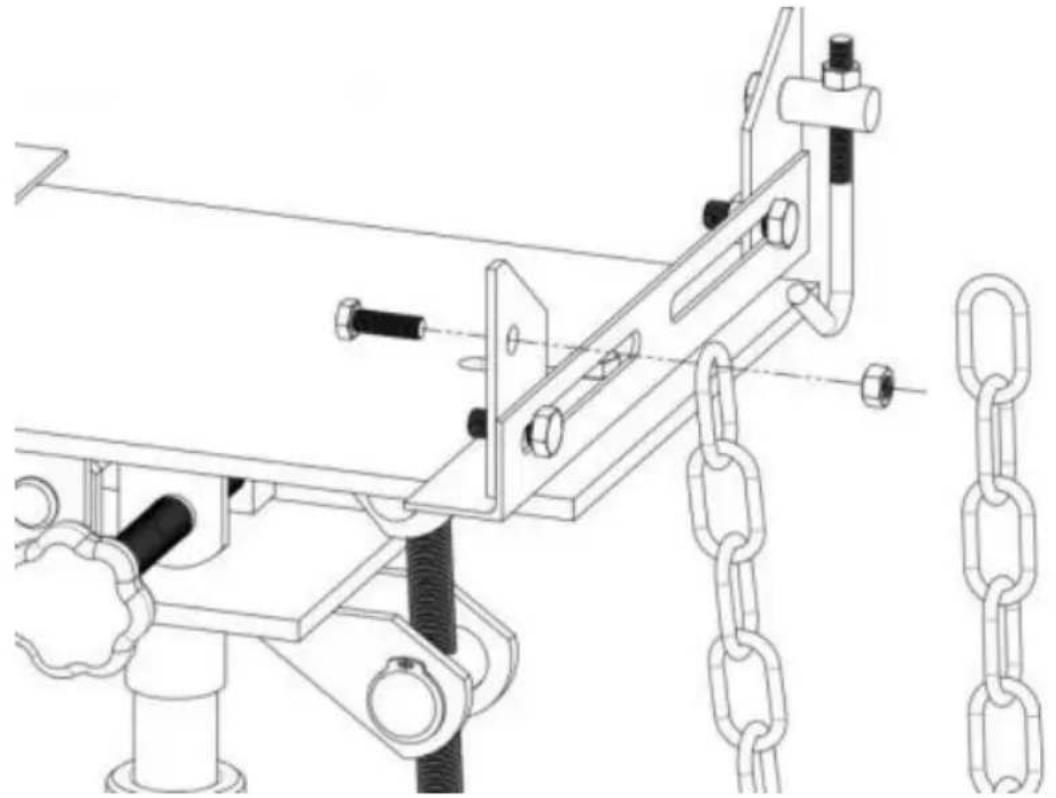

Krok 3 : Zamontuj narożnik na t Krok 4 : Zamontuj blachę trapezon (siodle) . na narożniku .

Krok 5 : Łańcuch instalacyjny montuje się na blasze trapezowej (2 Śruby M8 * 16, 4 nakrętki M8, 2 śruby hakowe, 2 szpilki M10, 2 2 łańcuchy,

(wymaga klucza płaskiego 7 mm i klucza płaskiego 14 mm)

Aby uzyskać bardziej szczegółowe instrukcje dotyczące instalacji, zapoznaj się z filmem na stronie strona internetowa.

1) PODNOSZENIE PODNOŚNIKA

1. Przed użyciem należy sprawdzić, czy masa i rozmiar przekładni są prawidłowe. nie przekroczyć pojemność z ten walet.
2. Upewnij się, że pojazd, z którego wymontowano skrzynię biegów, Jest prawidłowo pozycjonowany.
3. Sprawdź, czy hamulec ręczny jest zaciągnięty i podniesiony, aby umożliwiać zmianę biegów. jack do być ustawionym poprawnie.
4. Upewnij się, że nie ma innych osób wokół Lub pod pojazdem.
5. Upewnij się, że siodło jest jest w jego najniższe t pozycja i używ uchwyt do transport i centralnie pozycja podnośnik pod skrzynią biegów pojazdu.
6. Złóż uchwyt, upewnij się, że jest jest zgodny z sloty.
7. Zamknij zawór spustowy, obracając go zgodnie z ruchem wskazówę zegara dopóki To jest mocno Zamknięte. 8. Podnieś uchwyt pompy, a siodło łączność obciążenie. Kontynuuj do pompa uchwyt podnośnika do podnoszenia pojazdu ten pożądany wysokość.
8. Po podniesieniu należy odpowiednio podeprzeć ładunek zanim usuwanie przenoszenie.

2) OPUSZCZANIE PODNOŚNIKA

1. Przed podniesieniem ładunku należy zastosować odpowiednie środki. Wyjmowanie skrzyni biegów. Sprawdź, czy skrzynia biegów jest stabilny na siodło jack i ładunek jest ustalony w miejsce przed próbą podnoszenia, opuszczania lub transportu.

2. Mocno chwyć uchwyt obiema rękami. Trzymaj pewnie NA Do ten

podnośnik uchwyt, dzięki któremu dłonie się nie ślizgają I zapewnić uwolnienie zawór robi nie szybko niżej.

1. Ostrożnie otwórz zawór spustowy powoli obracając uchwyt przeciwnie do ruchu wskazówek zegara. (Nie pozwalaj osobom postronnym przebywać w pobliżu ten e podnośnik Lub pod ładunek podczas opuszczania Jack.)

2. Opuść siodło do najniższego wysokość przed próbą transport obciążenie.

3) TRANSPORTOWANIE OBCIĄŻENIE

1. Upewnij się, że siodło jack jest w pełni niższe wykształcenie i obci jest bezpieczny przedóba podniesienia, opuszczenia lub przeniesienia skrzyni biegów.

2. Transportuj ładunek po równym i twardym podłożu grunt, raczej Be upewnij się, że podłoga jest czysta przed transportem obciążenie.

3. Bądź pilny w ciągłym monitorowanie obciążenia w tranzycie.

Zachowaj wszystkie inne osoby w bezpiecznym miejscu dystans.

1. DO NIE stosować na asfalcie ani żadnej miękkiej powierzchni Jak podnośnik móc zlew lub napiwek,

powodując uszkodzenie układu przeniesienia napędu lub obrażenia ciała/szkodę osobistą móc wynik.

1. OSTRZEŻENIE: Jeśli podnośnik przechyla się lub pochyla STOP C0 TY CZY CZYN. PRZENOSIĆ SZYBKO DO SEJF ODLEGŁOŚĆ . DO NIE PRÓBUJ TRZYMAĆ ANI STABILNIE PODNOŚNIKA, aby zapobiec obrażeniom ciała. i/lub nieruchomość szkoda.

4) PONOWNY MONTAŻ SKRZYNI BIEGÓW

1. Upewnij się, że siodło jack jest w pełni obniżony i obciążenie jest zabezpieczony przed próbą podniesienia lub transportu skrzyni biegów.

2. Transportuj ładunek po równym i twardym podłożu grunt, raczej Be upewnij się, że podłoga jest czysta przed transportem obciążenie.

3. Bądź pilny w ciągłym monitorowanie obciążenia w tranzycie.
   Zachowaj wszystkie inne osoby w bezpiecznym miejscu dystans.
4. DO NIE stosować na asfalcie ani żadnej miękkiej powierzchni Jak podnośnik móc zlew lub napiwek powodujący uszkodzenie skrzyni biegów lub obrażenia ciała /szkodę osobistą wynik.

INSTRUKCJA KONSERWACJI

1) Inspekcja

Powinieneś sprawdź produkt pod kątem uszkodzeń, zużycia, pęknięć lu zaginiony części sztuki (np. piny) i że wszystkie komponenty działają każdym używać.

2) Wiązanie

Jeśli produkt nie opuszcza się pod obciążeniem, należy użyć cięższyci przedmiotów, aby bezpiecznie go opuścić. Po opuszczeniu należy wyczyścić i nasmarować urządzenie oraz sprawdzić, czy działa prawidło Zardzewiałe lub znacznie zużyte części mogą uniemożliwić produktowi jazdę w dół.

Po wyczyszczeniu i nasmarowaniu sprzętu należy go przetestować bez obciążenia. Jeśli zjazd nie powiedzie się, prosimy o kontakt z obsługą klienta.

3) Smarowanie

Ten sprzęt będzie nie działają bezpiecznie bez odpowiedniego smarowania. Używanie sprzęt bez odpowiednie smarowanie wynik w

słabym wykonaniu i uszkodzenia sprzętu. Niektóre części w tym sprzęt Czy nie

samosmarujące; sprawdź sprzęt przed używać i smarować, kiedy

niezbędny. Po oczyszczeniu należy nasmarować sprzęt przy użyciu

lekkiej przenikliwy olej lub smarowniczy rozpyłać.

• Użyj dobrego środka smarującego NA Wszystko poruszający strony.
• Do lekkich prac smarowanie raz A miesiąc.
• Do intensywnego i ciągłego użytkowania, smarowanie Jest zalecony każdy tydzień. -NIGDY UŻYJ PAPIERU ŚCIERNEGO LUB ŚCIERNY MATERIAŁY NA TEN TEMAT

POWIERZCHNIE!

4) Rdza Zapobieganie:

- Sprawdź siłowniki i pompę tłoki na ten moc jednostka zespoły codz dla jakichkolwiek śladów rdzy lub korozji. Bez podnośnik ładunkowy ter sprzęt Jak wysoko jak to możliwe i spójrz pod i za ten podnoszenie zwrotnica. Jeśli znaki z rdza jest widoczny czysty jak wymagany.

5) Przechowywanie podnośnika

1. Obniż Podnoszenie Ramię.
2. Umieść uchwyt w pionowo pozycja.
3. Przechowywać w suchy lokalizacja, polecany w domu.

Notatka: Jeśli Jack jest przechowywany na zewnątrz, pamiętaj o nasmarowaniu wszystkich strony przed i po użyciu, aby zapewnić Jack zostaje w środku dobra robota królu stan : schorzenie.

Zakres stosowania

Stosowany do transportu wszelkiego rodzaju skrzyń biegów samochodowych, przekładni wał, przód i tylne osie, itp

Analiza typowych błędów

WadaZjawisko	Przyczyna awarii	Rozwiązanie
Ten DrabinaOdkształcenie	Rzeczywisty Wagaładunku Przekroczyło maksimum ProduktObciążenie	W Użyj , The RzeczywObciążenieWaga robi NiePrzekroczyćTen Maksymalny ProdukObciążenie
