MANUALE UTENTE GW-0.5 Vevor

Queste sono le istruzioni originali, si prega di leggere tutte le istruzioni manuale accuratamente Prima dell'uso. VEVOR si riserva la piena interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodo

ATTENZIONE: Leggere e comprendere tutte le istruzioni. La mancata osservanza di tutte le le istruzioni elencate di seguito possono provocar gravi lesioni.

ATTENZIONE: Non consentire a nessuno di utilizzare o montare questi cric prima di aver letto il presente manuale e di aver compreso appi funzionamento del cric.

AVVERTENZA: Le avvertenze, le precauzioni e le istruzioni contenute presente manuale di istruzioni non possono coprire tutte le possibili condizioni o situazioni che potrebbero verificarsi. L'operatore deve comprendere che il buon senso e la cautela sono fattori che non po essere integrati in questo prodotto, ma devono essere forniti dall'opera stesso.

REGOLE GENERALI DI SICUREZZA

IMPORTANTI CONSIDERAZIONI SULLA SICUREZZA

USO E CURA DEL CRICCHETTO

• Non modificare in alcun modo il Jack. Modifiche non autorizzate po comprometterne il funzionamento e / o la sicurezza e potrebbero compromettere la durata dell'apparecchiatura. Il Jack è stato progettato per applicazioni specifiche.
• Prima di utilizzare il cric, verificare sempre che non vi siano parti danneggiate o usurate. Le parti rotte compromettono il funzionamento cric . Sostituire o riparare immediatamente le parti danneggiate o usur
• Conservare il Jack inutilizzato. Quando il Jack non è in uso, conse in in un luogo sicuro, fuori dalla portata dei bambini. Ispezionarlo per verificarne il corretto funzionamento prima di riporlo e prima di riutilizz
• Non adatto all'uso da parte di bambini o persone con capacità mer ridotte.
  • Non usare sotto l'effetto di droghe o alcol.

- Assicurarsi che i bambini e gli altri astanti siano tenuti a distanza sicurezza durante l'utilizzo del prodotto.

ISPEZIONE

• Ispezionare attentamente il cric prima di ogni utilizzo. Assicurarsi che cric non sia danneggiato, eccessivamente usurato o con parti mancant
• Non utilizzare il cric se non è adeguatamente lubrificato.
• L'utilizzo di un cric non in buone condizioni di pulizia e funzioname non adeguatamente lubrificato può causare gravi lesioni.
• Ispezionare l'area di lavoro prima di ogni utilizzo. Assicurarsi che si libera e priva di potenziali pericoli.

NON UTILIZZARE O RIPARARE QUESTA APPARECCHIATURA SENZ AVER LETTO QUESTO MANUALE.

Per mantenere la sicurezza del martinetto di trasmissione e dell'utente, proprietario è responsabile della lettura e del rispetto delle seguenti queste istruzioni.

• Controllare il corretto funzionamento e la funzionalità del martinetto (servizio.
• Tenere le istruzioni a portata di mano per gli operatori dell'attrezzat Assicurarsi che tutti gli operatori dell'attrezzatura siano adeguatamente formati e sappiano come utilizzare l'unità in modo sicuro e corretto.
• Consentire il funzionamento dell'unità solo se tutte le parti sono al posto e funzionano correttamente.

- Utilizzare solo ricambi originali. Eseguire la manutenzione e l'assister dell'unità solo con ricambi autorizzati o approvati. La negligenza rende cric non sicuro per l'uso e invaliderà la garanzia.

- Ispezionare attentamente l'unità regolarmente ed eseguire tutta la manutenzione richiesta.

- Conservare queste istruzioni nell'impugnatura del cric. Mantenere tutti adesivi sull'unità puliti e visibili.

- Sicurezza: seguire sempre le precauzioni di sicurezza durante

l'installazione e l'utilizzo di questo jack.

• Prima di procedere, assicurarsi di aver compreso e compreso appie l'intero contenuto del presente manuale.
• Il mancato utilizzo di questa apparecchiatura come indicato può cau lesioni o morte.
• Il distributore non è responsabile per eventuali danni o lesioni caus un uso improprio o da negligenza.

SICUREZZA

Seguire sempre le precauzioni di sicurezza durante l'installazione e l'utilizzo di questo jack. Mantenere tutti gli adesivi sull'unità puliti e visi Prima di procedere, assicurarsi di aver compreso appieno il contenuto completo del presente manuale. Il mancato utilizzo di questa apparecchiatura come indicato può causare lesioni o morte. Il distributo non è responsabile per eventuali danni o lesioni causati da un uso improprio o da negligenza.

▲AVVERTIMENTO!

Utilizzare sempre i cavalletti!

NON UTILIZZARE blocchi di legno E o altri dispositivi di sostegno de carico non approvati. Il produttore garantisce solo carichi sostenuti da cavalletti conformi agli attuali standard ASME.

NON UTILIZZARE blocchi di legno o altri dispositivi di sollevamento r approvati per sollevare il martinetto e/o il carico. La mancata osservar queste avvertenze può causare lesioni o morte.

SEGNALETICA DI SICUREZZA

▲AVVERTIMENTO!

1. Studiare, comprendere e seguire tutte le istruzioni prima di utilizzar questo dispositivo.
2. Non superare la capacità nominale.
3. Utilizzare solo su superfici dure e piane, con pendenza inferiore a gradi.
4. Prima di iniziare le riparazioni, sostenere adequatamente il veicolo.
5. L'uso di questo prodotto è limitato alla rimozione, all'installazione e

trasporto in posizione abbassata di trasmissioni, scatole di trasferimento trasmissioni assi.

1. Non è consentito apportare modifiche al prodotto.
2. Devono essere utilizzati solo gli accessori e/o gli adattatori forniti produttore.
3. Non sostare e non permettere a nessuno di sostare sotto il veico finché non è stato sostenuto dai cavalletti.
4. Centrare il carico sulla sella prima di sollevarlo.
5. Non utilizzarlo mai su un tosaerba o un trattorino tagliaerba.
6. Non utilizzare questo jack per scopi diversi da quelli specificati da produttore.
7. La mancata osservanza di queste avvertenze può causare lesioni personali e/o danni alla proprietà.

ISTRUZIONI GENERALI DI SICUREZZA

Posizionare il Jack

posizionare il cric in modo da sollevare solo le aree del veicolo speci dal produttore del veicolo

Utilizzare sempre i cavalletti

Dopo aver sollevato il veicolo, sostenere sempre il carico con cavallet veicoli opportunamente dimensionati prima di iniziare a lavorare. sul veicolo.

Non sovraccaricare il cricco

Non sovraccaricare il cric oltre la sua capacità nominale. Sovraccarica cric oltre la sua capacità nominale può danneggiarlo o guastarlo.

Utilizzare sempre su superfici dure e piane

Questo cric è progettato esclusivamente per l'uso su superfici dure e in grado di sostenere il carico. Non utilizzare su superfici instabili o altre possibili perdite di carico.

Bloccare e bloccare (stabilizzare)

Inserire il freno di stazionamento del veicolo prima di azionare il cric. Un cuneo è un elemento che serve a stabilizzare un oggetto e a te immobile, oppure a impedire il movimento di una ruota. Bloccare la r

opposta all'estremità da sollevare.

Quando si blocca un carico, si fissa e si sostiene il carico che viene sollevato. Il/I blocco/i o lo/gli stabilizzatore/i deve/devono avere una capacità di carico superiore al peso del carico da sollevare.

Carico centrale sulla sella del martinetto

Centrare il carico sulla sella del cric prima di sollevare il veicolo.

Carichi decentrati e carichi sollevati con il cric non in piano possono causare la perdita del carico o danni al cric. Non sollevare o abbass veicolo se non si è lontani da attrezzi, materiali e persone.

Durante l'abbassamento del sollevatore, assicurarsi che tutti si trovino almeno due metri di distanza. Assicurarsi che non vi siano attrezzi o attrezzature abbandonati sotto o intorno al cric prima di abbassare il sollevatore.

Abbassare sempre il cric lentamente.

NON UTILIZZARE IL CRIC PER SOSTENERE O STABILIZZARE UN CARICO.

L'utilizzo del cric per sostenere o stabilizzare un carico può causare movimenti imprevisti e causare lesioni gravi, schiacciamento e morte. Bloccare e stabilizzare sempre saldamente il carico da sollevare. Non posizionare mai alcuna parte del corpo sotto un carico sollevato senza prima averlo adeguatamente bloccato e sostenuto.

Non utilizzare mai il cric su veicoli curvi o tubolari

Paraurti: questo può causare lo scivolamento del veicolo dal cric e la caduta, causando lesioni gravi o mortali. Utilizzare un sollevatore per paraurti per sollevare la maggior parte dei veicoli con paraurti curvi di plastica.

Durante l'uso, indossare occhiali di sicurezza omologati ANSI e guanti lavoro resistenti.

Non regolare la valvola di sicurezza.

Non spostare o sollevare il veicolo mentre il cric è in uso.

Rimanere vigili. Usare cautela e buon senso quando si utilizza il cric. utilizzare il cric quando si è stanchi, incoerenti, storditi, sotto l'effetto droghe o alcol.

Formazione

Leggere attentamente il presente manuale prima dell'uso. Non consenti a nessuno che non abbia letto il presente manuale e/o non ne comp requisiti di utilizzare il cric.

Spettatori

Non consentire ad alcuno di sostare vicino al cric o sotto il carico s esclusivamente dal cric. - Non consentire a nessuno di salire a bordo veicolo mentre il cric è in uso. Tenere tutti gli astanti lontani dal vei quando è in uso.

Ispezione

Ispezionare attentamente il cric prima di ogni utilizzo. Assicurarsi che sia danneggiato, eccessivamente usurato o con parti mancanti. - Non utilizzare il cric se non è adeguatamente lubrificato. - L'utilizzo di un che non sia in buone condizioni di pulizia o non sia adeguatamente lubrificato può causare gravi lesioni.

Note aggiuntive:

Conservare la ricevuta, la garanzia e queste istruzioni.

Non modificare in alcun modo il martinetto. Modifiche non autorizzate possono comprometterne il funzionamento e/o la sicurezza e potrebbero compromettere la durata dell'attrezzatura. Il martinetto è stato progettato per applicazioni specifiche.

Controllare sempre che non vi siano parti danneggiate o usurate prim utilizzare il cric. Le parti rotte compromettono il funzionamento dell'attrezzatura . Sostituire o riparare immediatamente le parti danneggiate o usurate.

Quando il cric non è in uso, riporlo in un luogo sicuro, fuori dalla p bambini. Ispezionarlo per verificarne il corretto funzionamento prima di riporlo e prima di riutilizzarlo.

Parametri tecnici

Modello	GW-0.5D	GW-0.5
Apparecchi di supporto	Artiglio a quattro brac	Adattatore
Carico massimo	1100 libbre	1100 libbre
Carico nominale	500 libbre	500 libbre
Gamma di sollevamento	44"-73,6"	50"-79,5"

GW-0.5D Elenco dei componenti:

NOME	Immagine	Quantità
Cilindro idraulico		1 pz
Gamba di supporto		2 pezzi
pedale		1 pz
Vite		4 pezzi
Rondella		4 pezzi
pedale		1 pz
Primavera		1 pz
Spillo		3 pezzi
Coppiglia		3 pezzi
Copertura a pressione		1 pz
Ruota		4 pezzi
Artiglio a quattro braco		1 pz

GW-0.5 Elenco dei componenti:

NOME	Immagine	Quantità
Cilindro idraulico		1 pz
di supporto		2 pezzi
pedale		1 pz
Vite		4 pezzi
Rondella		4 pezzi
Biella		1 pz
Primavera		1 pz
Spillo		3 pezzi
Coppiglia		3 pezzi
Copertura a pressione		1 pz
Ruota		4 pezzi
Componente adattatore		1 pz

OPERATION

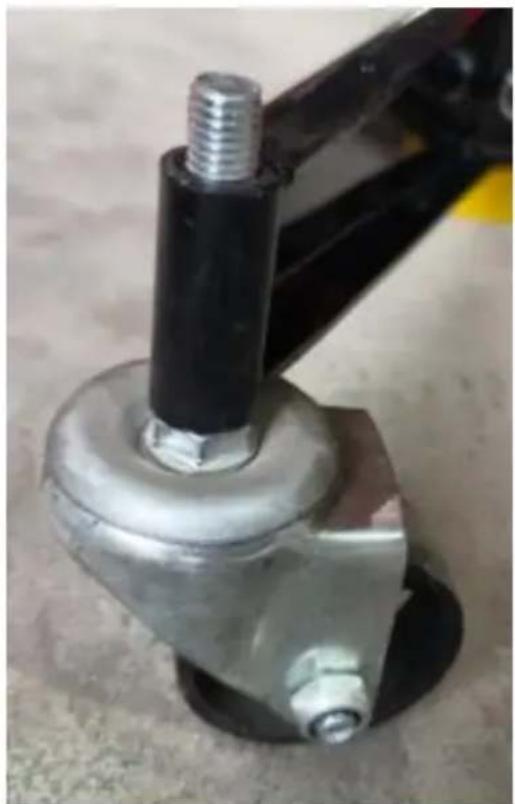

1. Installare il Gambe di supporto

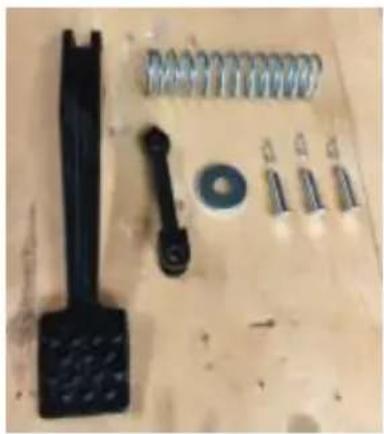

1. Installare il pedale e la biella .

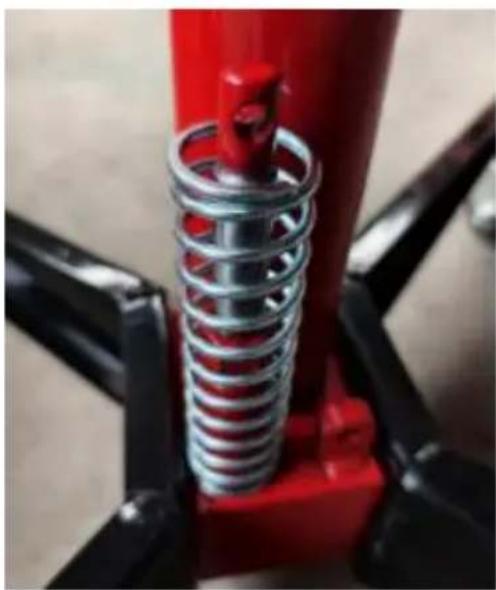

1. Installare la molla e il pedale .

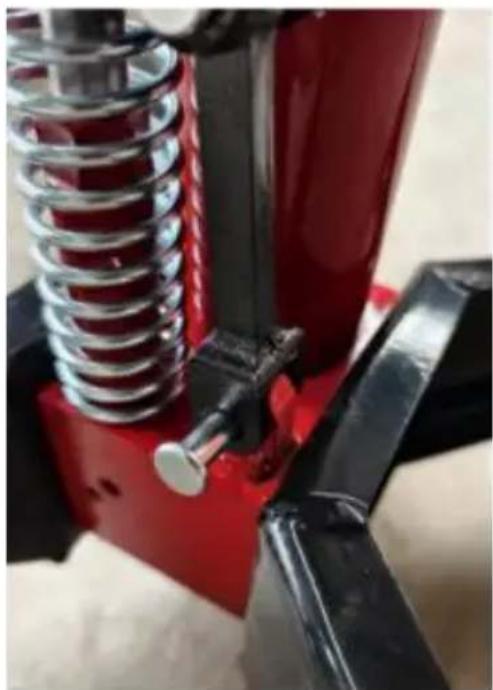

1. Installare il Biella .

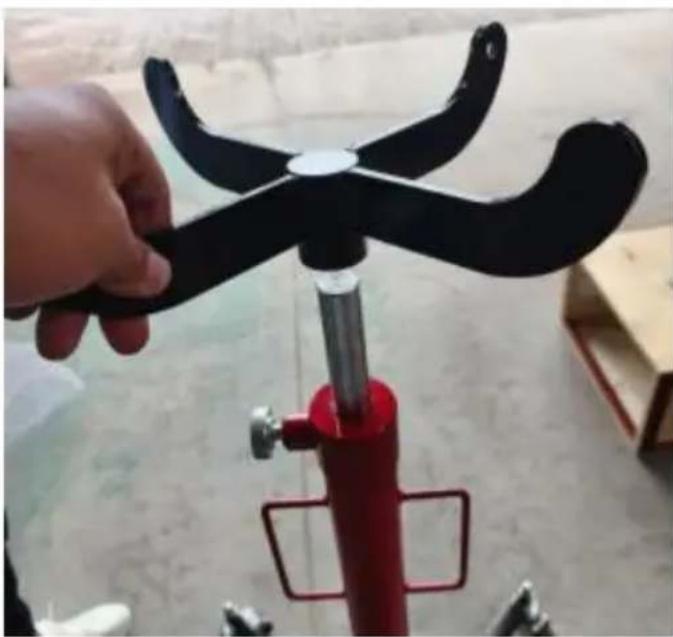

1. Installare il Artiglio a quattro bracci, stringere le viti.

Installare il Componente adattatore (solo per GW-0.5

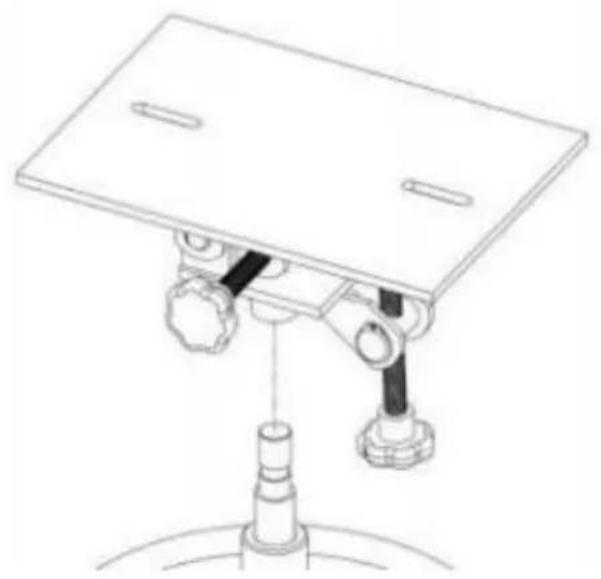

Fase 1 : installare il vassoio (sul cilindro dell'olio .

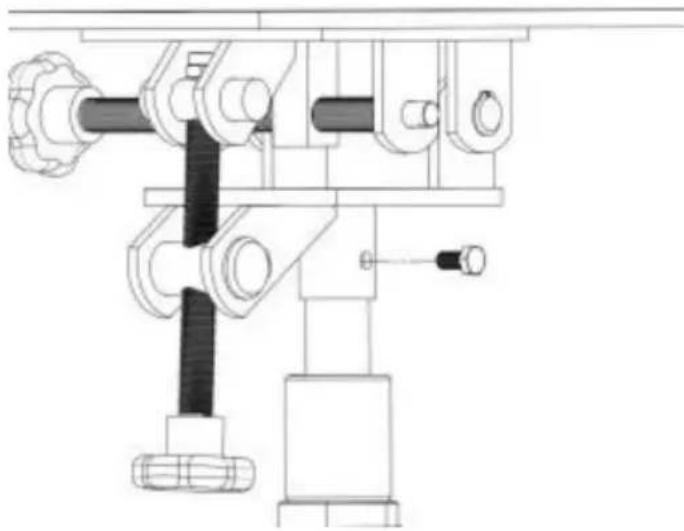

Fase 2 : installare le viti di fissa del vassoio

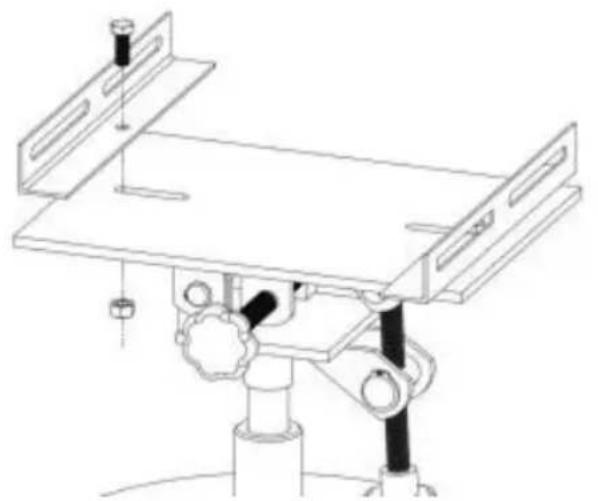

Fase 3 : Installare il ferro angol; Fase 4 : Installare la lamiera sul vassoio (sella). trapezoidale sul ferro angolare.

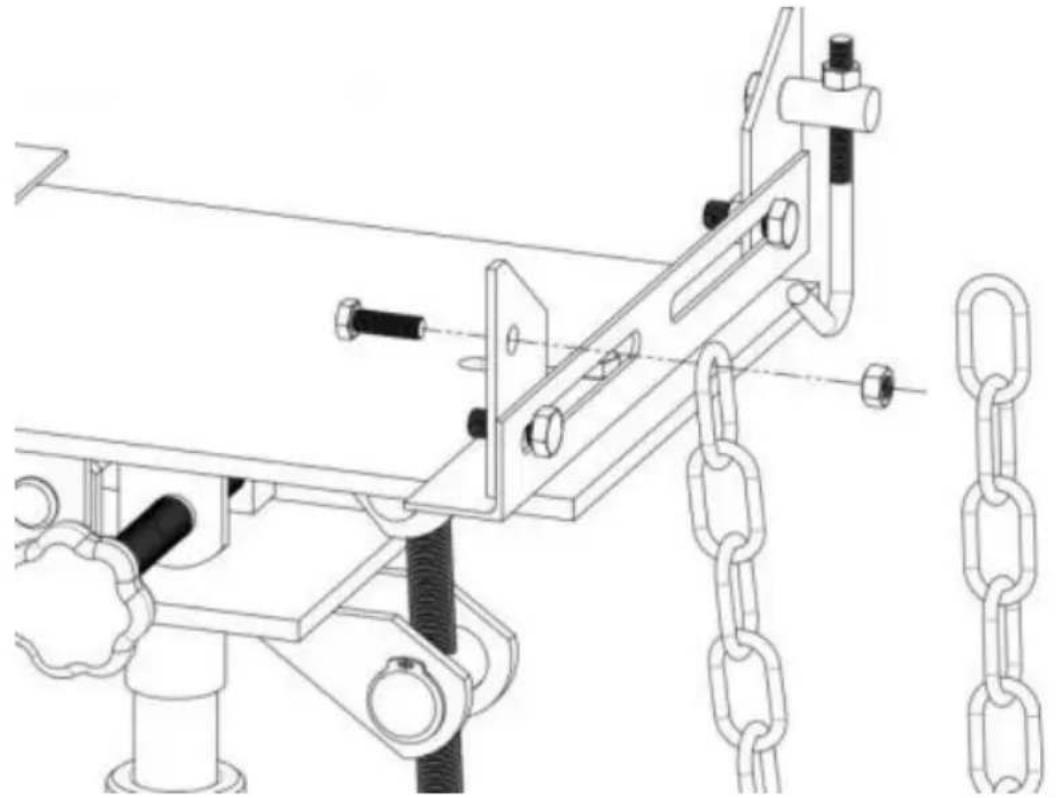

Fase 5 : La catena di installazione viene installata sulla piastra di trapezoidale (2

M8 * 16 bulloni, 4 dadi M8, 2 bulloni a gancio, 2 prigionieri M10, 2 catene,

(richiede una chiave inglese aperta da 7 mm e una chiave inglese 14 mm)

Per passaggi di installazione più dettagliati, fare riferimento al vid sul

sito web.

INSTRUCTIONS OF USE

1) SOLLEVAMENTO DEL CRIC

1. Prima dell'uso, assicurarsi che il peso e le dimensioni della trasmissione siano corretti. non superare il capacità Di IL cricco.
2. Assicurarsi che il veicolo da cui è stato rimosso il cambio È correttamente posizionato.
3. Controllare che il freno a mano sia inserito e sollevato per conser trasmissione jack a essere posizionato correttamente.
4. Assicurarsi che non ci siano altre persone in giro O sotto il veico
5. Assicurare la sella è dentro il suo più basso t posizione e utilizzato a trasporto e centralmente posizione cric sotto la trasmissione del veicolo.
6. Montare la maniglia, assicurarsi che si allinea con slot.
7. Chiudere la valvola di rilascio ruotandola in senso orario Fino a Esso è fermamente Chiuso. 8. Pompare la maniglia per sollevare fino a sella contatti carico. Continua a pompa la maniglia del cric per sollevare il veicolo IL des ired altezza.
8. Dopo il sollevamento, sostenere il carico in modo appropriato Prima rimozione trasmissione.

1. Sostenere il carico con mezzi appropriati prima rimozione della trasmissione. Verificare che la trasmissione è stabile sul sella a cricco e il carico è fissato in posto prima di tentare di sollevare, abbassare o

trasportare .

1. Afferrare saldamente la maniglia con entrambe le mani. Tenere saldamente SU A IL cricco maneggiare in modo che le mani non scivolino E garantire il pubblicazione va lve fa non rapidamente inferici
2. Aprire con cautela la valvola di rilascio ruotando lentamente il mar in senso antiorario. (Non permettere agli astanti di avvicinarsi IL criccò O Sotto il carico durante l'abbassamento del jack.)
3. Abbassare la sella al minimo altezza prima di tentare di trasporto

3) TRASPORTO DEL CARICO

1. Assicurare il sella a cricco è completamente istruzione inferiore e carico è sicuro primentativo di sollevare, abbassare o trasportare la trasmissione.
2. Trasportare il carico su una superficie piana e solida terra, preferibilmente calcestruzzo, E assicurarsi che il pavimento sia pulito e spazzato prima del trasporto carico.
3. Sii diligente in continuazione monitoraggio del carico in transito. Conservare tutti gli altri persone in una cassaforte distanza.
4. FARE NON utilizzare su asfalto o su qualsiasi superficie morbida COME cricco Maggio lavello o mancia, causando danni alla trasmissione o lesioni/danni personali Maggio risultato.
5. ATTENZIONE: Se il cric si inclina o si inclina FERMARE COSA VOI SONO FACENDO. MOSSA VELOCEMENTE A UNA CASSAFORTE DISTANZA. FARE NON CERCARE DI TENERE O FISSARE IL CRIC per evitare lesioni personali e/o proprietà danno.

1. Assicurare il sella a cricco è completamente I powered e carico sia sicuro prima di tentare di sollevare o trasportare la trasmissione.

2. Trasportare il carico su una superficie piana e solida terra, preferibilmente calcestruzzo, E assicurarsi che il pavimento sia pulito e spazzato prima del trasporto carico.

3. Sii diligente in continuazione monitoraggio del carico in transito. Conservare tutti gli altri persone in una cassaforte distanza.
4. FARE NON utilizzare su asfalto o su qualsiasi superficie morbida COME cricco Maggio lavello o la punta, causando danni alla trasmissione o lesioni/danni personali possono risultato.

ISTRUZIONI DI MANUTENZIONE

1) Ispezione

Dovresti ispezionare il prodotto per danni, usura, rotture o mancante p di arti (ad esempio: pin) e che tutti i componenti funzionino prima di utilizzo.

2) Rilegatura

Se il prodotto non scende sotto carico, utilizzare oggetti più pesanti p abbassarlo in sicurezza. Dopo l'abbassamento, pulire e lubrificare l'attrezzatura e verificarne il corretto funzionamento.

Le parti arrugginite o notevolmente usurate possono impedire la disces prodotto.

Dopo aver pulito e lubrificato l'attrezzatura, testarla senza alcun carico non dovesse scendere nuovamente, contattare il servizio clienti.

3) Lubrificazione

Questa attrezzatura sarà non funzionare in sicurezza senza una lubrificazione adeguata. Utilizzando l'attrezzatura senza una corretta

lubrificazione risultato in scarse prestazioni e danni all'attrezzatura.

Alcune parti in questo attrezzatura Sono non

autolubrificante; ispezionare l' attrezzatura prima utilizzare e lubrificare quando

necessario. Dopo la pulizia, lubrificare l'attrezzatura utilizzando una leggera penetrante olio, o un lubrificante spray.

• Utilizzare un buon lubrificante SU Tutto in movimento parti.
• Per uso leggero lubrificazione una volta UN mese.
• Per un uso intenso e costante, lubrificazione È raccomandato ogni settimana. -MAI USARE CARTA VETRATA O ABRASIVO MATERIALI SU QUESTI

SUPERFICI!

4) Ruggine Prevenzione:

- Controllare il pistone e la pompa stantuffi su IL energia unità asser ogni giorno per eventuali segni di ruggine o corrosione. Senza un sollevamento del carico IL attrezzatura COME in alto come va e guai sotto e dietro IL sollevamento punti. Se i segni Di la ruggine è visib come necessario.

5) Conservazione del cric

1. Abbassare il Sollevamento Braccio.
2. Posizionare la maniglia nel verticale posizione.
3. Conservare in un Asciutto posizione, consigliato al chiuso.

Nota: Se il il jack è conservato all'aperto, assicurarsi di lubrificare tutti parti prima e dopo l'uso per garantire la Jack rimane dentro buon la condizione.

Ambito di applicazione

Utilizzare per il trasporto di tutti i tipi di cambio per automobili, trasmalbero, anteriore e assi posteriori, ecc.

Analisi dei guasti comuni

ColpaFenomeno	Causa del fallimento	Soluzione
IL ScalaDeformazione	L'attuale Peso del caricoSupera il massimoProdotto Carico	In Usa , Il Attuale CarIl peso fa Non SuperareIL Massimo ProdottoCarico

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangcheng lu 803nong 11 hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
