BRUKSANVISNING GW-0.5 Vevor

Detta är originalinstruktionen, läs alla instruktioner i manualen. försiktigt innan användning. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produ du mottagit. Vi ber om ursäkt för att vi inte kommer att informera di om det finns några teknik- eller programuppdateringar för vår produkt.

WARNING: Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktionerna nedan kan leda till allvarliga skador.

WARNING: Låt inte personer använda eller montera domkraften förrän har läst denna manual och har utvecklat en grundlig förståelse för hu domkraften fungerar.

WARNING: Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna bruksanvisning kan inte täcka alla möjliga förhållanc eller situationer som kan uppstå. Operatören måste förstå att sunt förr och försiktighet är faktorer som inte kan byggas in i denna produkt, måste tillhandahållas av operatören.

ALLMÄNNA SÄKERHETSREGLER

VIKTIGA SÄKERHETSÖVERVÄGANDEN

ANVÄNDNING OCH SKÖTSEL AV JACK

- Modifiera inte domkraften på något sätt. Obehörig modifiering kan försämra funktionen och / eller säkerheten och kan påverka utrustninge livslängd. Domkraften är konstruerad för specifika tillämpningar.

- Kontrollera alltid om det finns skadade eller slitna delar innan du använder domkraften. Trasiga delar påverkar domkraftens funktion . Byt eller reparera skadade eller slitna delar omedelbart.

- Förvara domkraften när den inte används. När domkraften inte anvä förvara den i Förvara den på en säker plats utom räckhåll för barn. Kontrollera att den är i gott skick före förvaring och återanvändning.

- Ej för användning av barn eller personer med nedsatt mental förmå

- Använd inte under påverkan av droger eller alkohol.

- Se till att barn och andra åskådare hålls på säkert avständ när prän används.

INSPEKTION

• Kontrollera domkraften noggrant före varje användning. Se till att domkraften inte är skadad, sliten eller saknar delar.
• Använd inte domkraften om den inte är ordentligt smord.
• Att använda en domkraft som inte är i gott, rent skick eller ordentsmord kan orsaka allvarliga skador.
• Inspektera arbetsområdet före varje användning. Se till att det är fri potentiella faror.

ANVÄND ELLER REPARERA INTE DENNA UTRUSTNING UTAN ATT HA LÄST DENNA BRUKSANVISNING.

FÖR att upprätthålla växellådans och användarens säkerhet är ägaren ansvarig för att läsa och följa instruktionerna.

dessa instruktioner.

• Kontrollera servicedomkraften för korrekt funktion och funktion.
• Ha instruktioner lättillgängliga för utrustningsoperatörer. Se till att alla utrustningsoperatörer är korrekt utbildade och förstår hur man använde enheten säkert och korrekt.
• Enheten får endast användas när alla delar är på plats och fungera korrekt.
• Använd endast originalreservdelar. Serva och underhåll enheten enda med auktoriserade eller godkända reservdelar. Försumlighet med användning av domkraften gör den osäker att använda och garantin upphör att gälla.
• Kontrollera enheten noggrant regelbundet och utför allt underhåll efter behov.
• Förvara dessa instruktioner i handtaget på din domkraft. Håll alla de på enheten rena och synliga.
• Säkerhet: följ alltid säkerhetsföreskrifterna vid installation och användn av denna domkraft.

• Innan du fortsätter, se till att du helt förstår och förstår hela innehå denna manual.

• Underlåtenhet att använda denna utrustning enligt anvisningarna kan orsaka skada eller dödsfall.

• Distributören ansvarar inte för några skador eller personskador som orsakats av felaktig användning eller försummelse.

SÄKERHET

Följ alltid säkerhetsåtgärderna när du installerar och använder denna domkraft. Håll alla dekaler på enheten rena och synliga. Innan du for se till att du har förstått och förstår hela innehållet i denna manual. Underlåtenhet att använda denna utrustning enligt anvisningarna kan orsaka skada eller dödsfall. Distributören ansvarar inte för några skadc eller personskador som orsakats av felaktig användning eller försumme

▲VARNING!

Använd alltid pallbockar!

ANVÄND INTE E-träblock eller andra icke-godkända lastbärande anordningar. Tillverkaren garanterar endast att laster kan bäras av pallbockar som uppfyller gällande ASME-standarder.

ANVÄND INTE träklossar eller andra icke-godkända lyftanordningar för lyftning med domkraften och/eller lasten upphöjd. Underlåtenhet att följa dessa varningar kan orsaka skada eller dödsfall.

SÄKERHETSMÄRKNINGAR

▲VARNING!

1. Studera, förstå och följ alla instruktioner innan du använder den hå enheten.
2. Överskrid inte den nominella kapaciteten.
3. Använd endast på hårda, jämna ytor med en lutning på mindre är grader.
4. Stöd upp fordonet ordentligt innan reparationer påbörjas.
5. Användning av denna produkt är begränsad till borttagning, installati och transport i nedsänkt läge av växellådor, fördelningslådor och växellådor. axlar.
6. Inga ändringar får göras på denna produkt.
7. Endast tillbehör och/eller adaptrar som tillhandahålls av tillverkaren

användas.

1. Gå inte under fordonet och låt ingen gå under det förrän det har upp med pallbockar.
2. Centrera lasten på sadeln innan lyft.
3. Använd den aldrig på en gräsklippare eller trädgårdstraktor.
4. Använd inte denna domkraft för något annat ändamål än vad sor anges av tillverkaren.
5. Underlåtenhet att följa dessa markeringar kan leda till personskadc och/eller egendomsskador.

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Placera domkraften

Placera domkraften så att den endast lyfter på de områden på fordoi som anges av fordonstillverkaren.

Använd alltid pallbockar

Efter att fordonet har lyfts, stötta alltid lasten med lämpligt dimensione domkrafter innan arbetet påbörjas.

på fordonet.

Överbelasta inte domkraften

Överbelasta inte domkraften utöver dess nominella kapacitet.

Överbelastning av domkraften utöver dess nominella kapacitet kan orsa skador på eller fel på domkraften.

Använd alltid på hårda, jämna ytor

Denna domkraft är endast avsedd för användning på hårdå, jämna yte som kan bära lasten. Använd på instabila eller andra möjliga lastförlus

Klocka och blockera (stabilisera)

Dra åt parkeringsbromsen i fordonet innan du använder domkraften.

En kil är en kil som används för att stabilisera ett föremål och hålla eller för att förhindra att ett hjul rör sig. Blockera hjulet motsatt ände lyfts.

När du blockerar en last säkrar och stöder du en last som lyfts.

Blocket/blocken eller stabilisatorerna ska ha en viktkapacitet som är stän vikten på den last som lyfts.

Excentriska laster och laster som lyfts när domkraften inte är i våg korsaka förlust av last eller skador på domkraften. Höj eller sänk inte fordonet om inte verktyg, material och personer är på avständ.

När lyften sänks, se till att alla står minst två meter bort. Se till att finns några verktyg eller utrustning kvar under eller runt domkraften in du sänker den.

Sänk alltid domkraften långsamt.

ANVÄND INTE DOMKROPPEN FÖR ATT STÖDA ELLER STABILISEM EN LAST.

Att använda domkraften för att stödja eller stabilisera en last kan leda oväntad rörelse och orsaka allvarliga skador, krossskador och dödsfall. Blockera och blockera alltid lasten som ska lyftas ordentligt. Placera a någon kroppsdel under en upplyft last utan att ordentligt blockera och stödja lasten.

Använd aldrig domkraften på svängda eller rörformade fordon

Stötfångare, detta kommer att resultera i att fordonet glider av domkra och faller, vilket orsakar allvarliga skador eller dödsfall. Använd en stötfångarlyft för att lyfta de flesta fordon med böjda stötfångare eller plaststötfångare.

Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under användning.

Justera inte säkerhetsventilen.

Flytta eller förflytta inte fordonet medan domkraften används.

Var uppmärksam. Var försiktig och använd sunt förnuft när du använd domkraften. Använd inte domkraften när du är trött, osammanhängande eller under intag av droger eller alkohol.

Utbildning

Läs denna manual före användning. Låt inte någon som inte har läst manual och/eller inte förstår kraven använda domkraften.

Åskådare

Låt inte åskådare befinna sig runt domkraften eller under lasten som endast bärs av domkraften. - Låt inte någon befinna sig i fordonet n

domkraften används. Håll alla åskådare borta från fordonet när den används.

Inspektion

Kontrollera domkraften noggrant före varje användning. Se till att domkraften inte är skadad, sliten eller saknar delar. - Använd inte domkraften om den inte är ordentligt smord. - Att använda en domkraft som inte är i gott, rent skick eller ordentligt smord kan orsaka allvarl skador.

Ytterligare anmärkningar:

Spara kvittot, garantin och dessa instruktioner.

Modifiera inte domkraften på något sätt. Obehörig modifiering kan försämra funktionen och/eller säkerheten och kan påverka utrustningens livslängd. Domkraften är konstruerad för specifika tillämpningar.

Kontrollera alltid om det finns skadade eller slitna delar innan du anv domkraften. Trasiga delar påverkar utrustningens funktion . Byt ut eller reparera skadade eller slitna delar omedelbart.

När domkraften inte används, förvara den på en säker plats utom räck för barn. Kontrollera att den är i gott skick före förvaring och före återanvändning.

Tekniska parametrar

Modell	GW-0.5D	GW-0,5
Stödjande fixturer	Fyrarmad klo	Adapter
Maxbelastning	1100 pund	1100 pund
Nominell belastning	500 pund	500 pund
Lyftområde	102 cm–193 cm	50"-79,5"

GW-0.5D Dellista:

NAMN	Bild		Antal
Hydraulcylinder			1 st
Stödben			2 st
Fotpedal			1 st
Skruva			4 ST
Tvättmaskin			4 ST
Fotpedal			1 st
Fjädra			1 st
Stift			3 st
Delad stift			3 st
Tryckskydd			1 st
Hjul			4 st
Fyrarmad klo			1 st

GW-0,5 Dellista:

NAMN	Bild	Antal
Hydraulcylinder		1 st
Stödben		2 st
Fotpedal		1 st
Skruva		4 ST
Tvättmaskin		4 ST
Vevstake		1 st
Fjädra		1 st
Stift		3 st
Delad stift		3 st
Tryckskydd		1 st
Hjul		4 st
Adapterkomponent		1 st

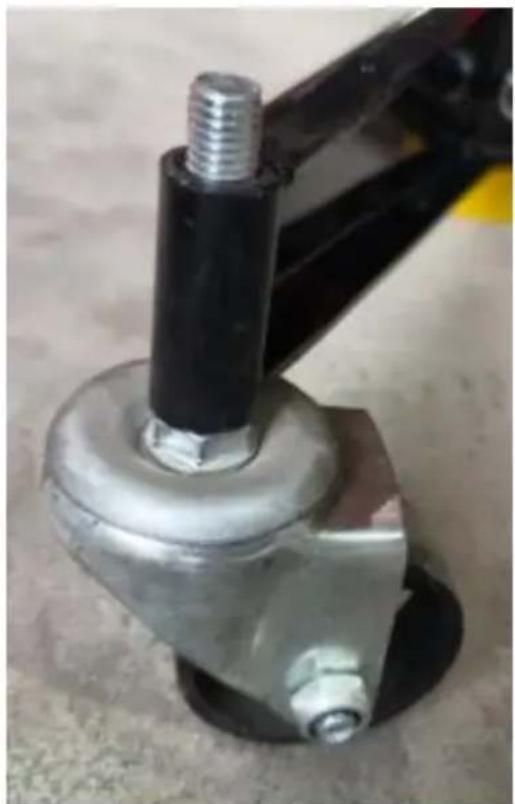

OPERATION

1. Montera fotpedalen och vevstaken .

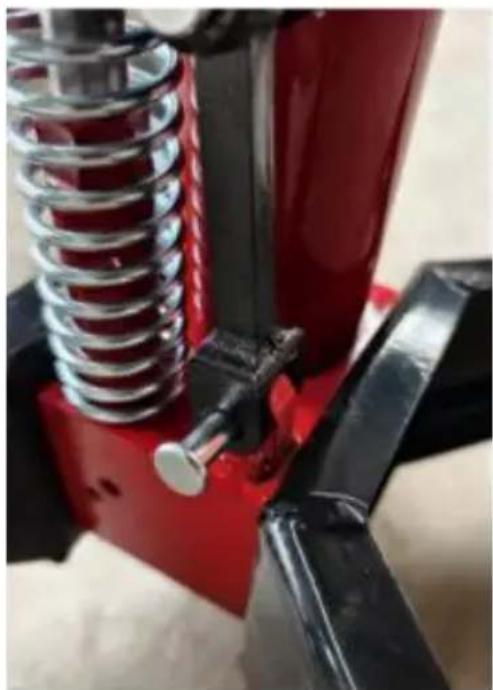

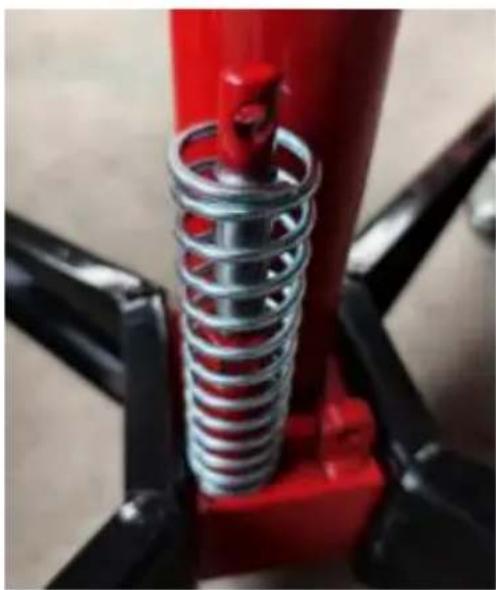

1. Montera fjädern och fotpedalen .


1. Installera Vevstång .

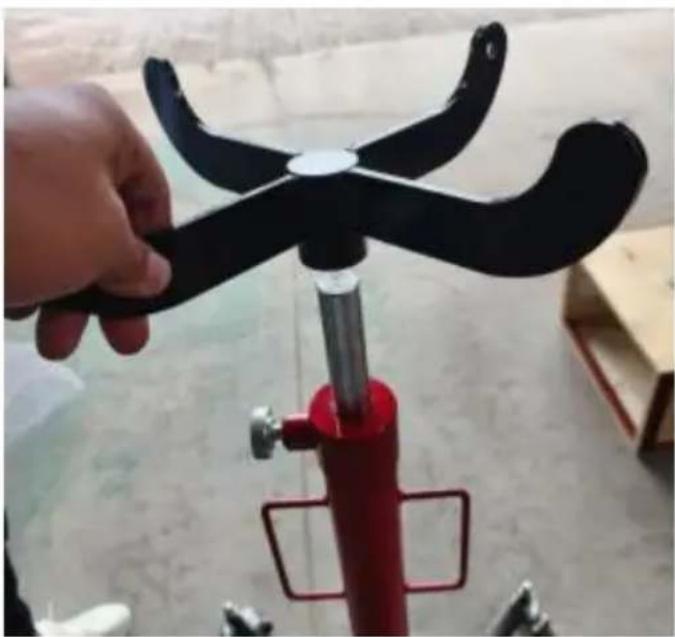

1. Installera Fyrarmad klo, dra åt skruvarna.

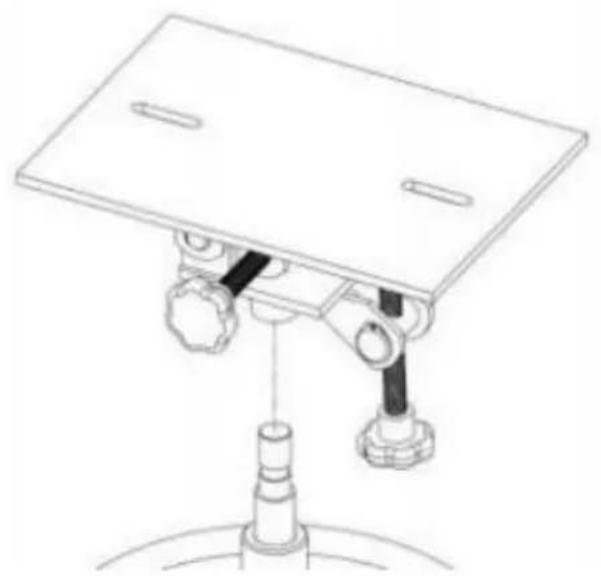

Installera Adapterkomponent (endast för GW-0.5).

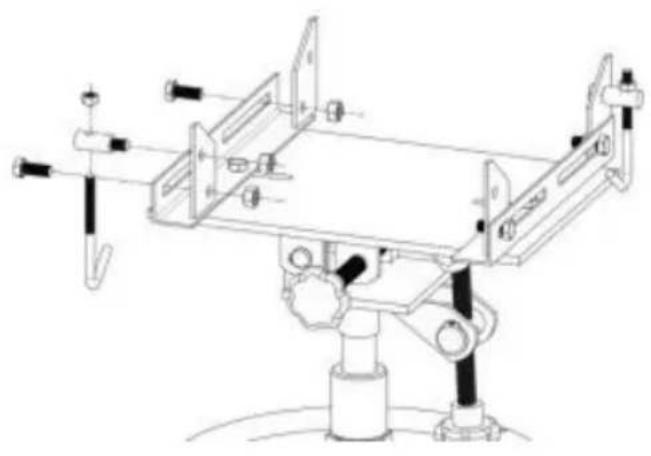

Steg 3 : Montera hörnjärnet på brickan (sadeln) .

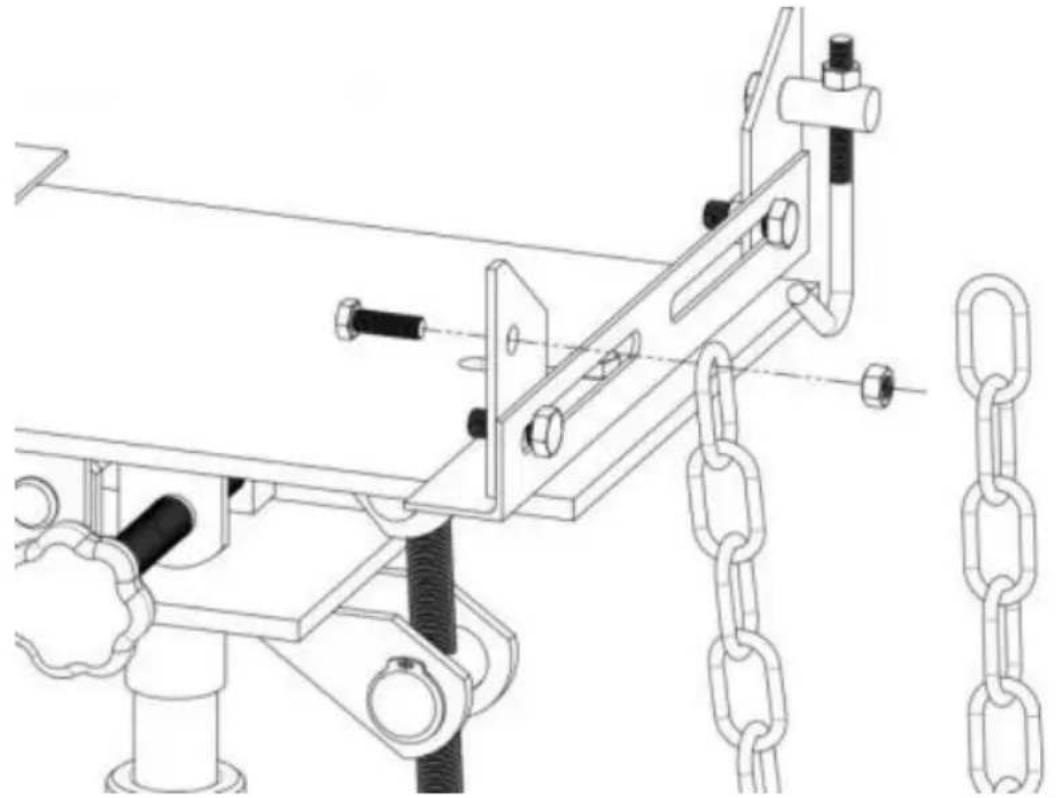

Steg 4 : Montera den trapetsformade järnplåten på hörnjärnet .

kräver en 7 mm öppen nyckel och en 14 mm öppen nyckel)

För mer detaljerade installationssteg, se videon på webbplats.

1) HÖJA KNEKTEN

1. Kontrollera att transmissionen har rätt vikt och storlek före användr inte överstiga kapacitet av de jack.
   att fordonet från vilket växellådan demonteras är korrekt placerad.
2. Kontrollera att handbromsen är åtdragen och uppfälld för att tillåta växellådan jack till vara positionerad korrekt ly.
3. Se till att inga andra personer befinner sig runt eller under fordon
4. Se till att sadeln är i dess lägsta t position och använda hantera transport och centralt placera domkraft under bilens växellåda.
5. Montera handtaget, se till att det överensstämmer med slots.
6. Stäng utlösningsventilen genom att vrida medsols tills det är fast stängd. 8. Pumpa med handtaget för att lyfta tills sadel kontakter lade Fortsätt till pump domkraftens handtag för att lyfta fordonet till de desired höjd.
7. Stöd lasten på lämpligt sätt efter lyftning före tar bort överföring.

2) SÄNKNING AV DOMKOTTEN

1. Stöd lasten med lämpliga medel innan ta bort växellådan. Kontroller växellådan är stabil på jack sadel och lasten är fast i plats innan du försöker lyfta, sänka eller transportera.
2. Ta tag i handtaget ordentligt med båda händerna. Håll ordentligt p de domkraft handtaget så att dina händer inte glider och säkerställa släppa va kärlek gör inte snabbt lägre.
3. Öppna försiktigt utlösningsventilen genom att långsamt vrida handled moturs. (Låt inte åskådare vara i närheten den domkraft eller under

lasten när du sänker jack . )

1. Sänk sadeln till det lägsta höjd innan man försöker transport ladda

3) TRANSPORT AV LASTNING

1. Säkerställ att jack sadel är helt lägre utbildning och ladda är säke försöker lyfta, sänka eller transportera transmissionen.
2. Transportera lasten över ett plant och stabilt underlag jord, företräc betong, och se till att golvet är sopat rent före transport ladda.
3. Var flitig i kontinuerligt övervakning av lasten under transport.

Förvara alla andra personer i ett kassaskåp avstånd.

1. DO Använd INTE på asfalt eller någon mjuk yta som domkraft må eller dricks,
   orsakar skador på transmissionen eller personskada eller skada maj resultat.
2. WARNING: Om Jack tippar eller lutar SLUTA VAD DU DU ÄR GÖ FLYTTA SNABBT TILLEN SÄKERHET AVSTÅND . DO FÖRSÖK INTE HÅLLA ELLER STÖDA DOMKOTTEN för att förhindra personskador . och/eller egendom skada.

4) ÅTERMONTERA EN VÄXELLÅDA

1. Säkerställ att jack sadel är helt I behövde och ladda är säkert innan du försöker lyfta eller transportera transmissionen.
2. Transportera lasten över ett plant och stabilt underlag jord, företräd betong, och se till att golvet är sopat rent före transport ladda.
3. Var flitig i kontinuerligt övervakning av lasten under transport. Förvara alla andra personer i ett kassaskåp avständ.
4. DO Använd INTE på asfalt eller någon mjuk yta som domkraft må sjunka eller tippa, vilket orsakar skador på transmissionen eller personskada /skada resultat.

UNDERHÅLLSINSTRUKTIONER

1) Inspektion

Du borde inspektera produkten för skador, slitage, trasighet eller sakna del konst (t.ex. stift) och att alla komponenter fungerar före varje anv

2) Bindning

Om produkten inte sänks ner under belastning, använd tyngre föremål att sänka den säkert. Rengör och smörj utrustningen efter sänkning o kontrollera att den fungerar korrekt.

Delar som är rostiga eller uppvisar betydande slitage kan leda till att produkten inte kan sänkas.

Efter rengöring och smörjning av utrustningen, testa den utan belastnir Om den inte går ner igen, vänligen kontakta kundtjänst.

3) Smörjning

Denna utrustning kommer att inte fungera säkert utan korrekt smörjning. Användning utrustningen utan korrekt smörjning kommer att resultat i dålig prestation och skador på utrustningen. Vissa delar i detta utrustning är inte

självsmörjande; inspektera utrustningen innan använda och smörja när nödvändig. Smörj utrustningen med ljus efter rengöring. genomträngande olja, eller en smörj- spray.

• Använd ett bra glidmedel på alla rörlig delar.
• För lättare användning smörjning en gång en månad.
• För tung och konstant användning, smörjning är rekommenderad varj vecka. -ALDRIG ANVÄND SANDPAPPER ELLER SLIPMEDEL

MATERIAL OM DESSA

YTOR!

4) Rost Förebyggande:

- Kontrollera kolvar och pump kolvar på de driva enhet församlingar dagligen för några tecken på rost eller korrosion. Utan en lastlyft de utrustning som högt som det går och titta under och bakom de lyft Om tecken av rost är synligt rent som behövs.

5) Förvaring av domkraften

1. Sänk ner Lyftning Ärm.
2. Placera handtaget i upprätt placera.
3. Förvara i en torka plats, rekommenderad inomhus.

Notera: Om domkraften förvaras utomhus, se till att smörja alla delar före och efter användning för att säkerställa jack stannar kvar bra job kung skick.

Tillämpningsområde

Används för transport av alla typer av bilväxellådor, transmissioner a fram och bakaxlar, etc

Vanliga felanalys sis

FelFenomen	Felorsak	Lösning
De StegeDeformation	Det faktiska LastviktÖverstiger maximumProdukt Ladda	I Använd, Den FaktiskLaddaVikt gör Inte ÖverstigaDe Maximal ProduktLadda
