BEDIENUNGSANLEITUNG NMDP52-G55-70-12 Vevor

Technischer Support und Garantiezertifikat www.vevor.com/support

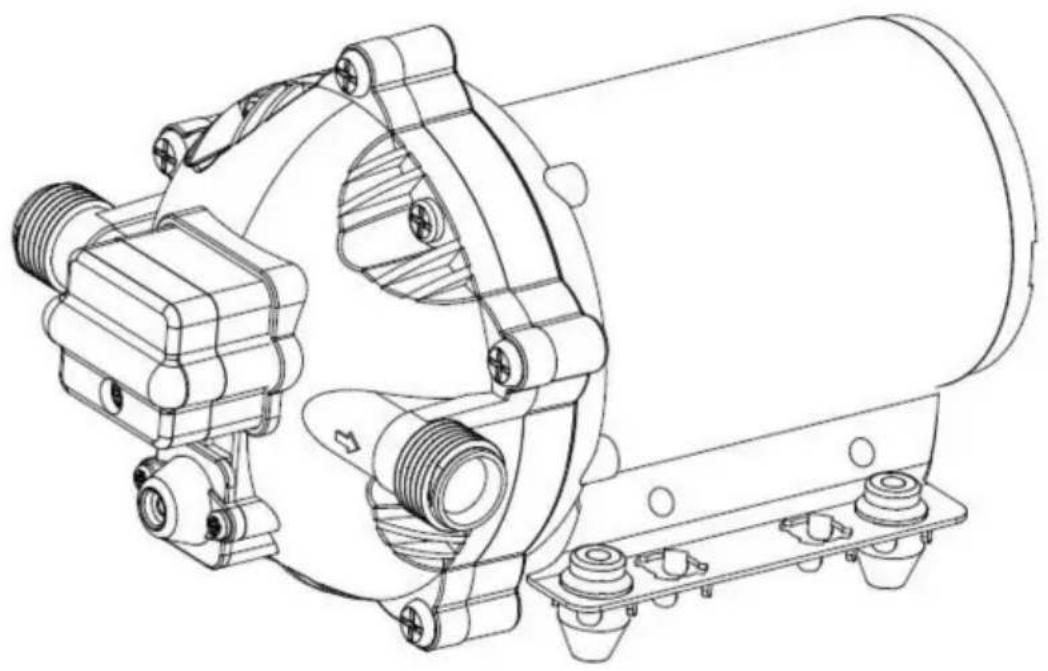

12-Volt-Trinkwasserpumpe

MODELL: NMDP52-G50-70-12 / NMDP52-G55-70-12

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.

MODELL: NMDP52-G50-70-12/NMDP52G55-70-12

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweislagen Lesen Sie das Handbuch sorgfältigurch.

RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der Europäischen Richtlinie2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im Europäischen Union. Dies gilt für das Produkt und alle Zubehörteile gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen eine Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.

Die 52er-Serie ist ein wirtschaftliches Arbeitstier und auf Flexibilität ausgelegt. Die Die 5-Kammer-Serie ist unsere Hochleistungs-Wasserpumpe. Sie bietet hohes Volumen Wasserdurchfluss mit reduziertem Pumpenbetrieb dank der großen Fünfkammer Membran. Mit dem On-Demand-Schalter, 5,0 GPM oder 5,5 GPM und 70 PSI, die Die 52er Serie erfüllt Ihre speziellen Anforderungen mit positiven, vorhersehbaren Leistung. Mit einer integrierten Bypass-Funktion kann die 52-Serie schnelle reduzieren Kreislauf und ermöglichen den Rückfluss des Wassers von der Auslassseite zur Einlassseite des Pumpe. Wir bieten auch eine Vielzahl von leicht anzuschließenden Armaturen und Filtern an.

PRODUKTSPEZIFIKATIONEN

Eigentum	Technische Daten
	NMDP52- NMDP52-G50-70-12 G55-70-12
Nennspannung	12 V 12	V
Nenndruck	70 PSI	70 PSI
Nummer derKammer	5 Stück	5 Stück
Max. Durchfluss	5,0 GPM	5,5 GPM
Einlass-/Auslassdurchmesser	1/2" MNPT	1/2" MNPT

Eine unglaubliche Funktionsliste, hochwertige Komponenten und eine erstaunliche Leistung.

Das Fünfkammer-Hochvolumen-Design, angetrieben von einem Hochleistungsmotor, erzeugt

Fördermengen von 5,0 GPM oder 5,5 GPM, saugt bis zu einer Höhe von 6 Fuß selbst an und kann trocken laufen, was es zum besten Preis-Leistungs-Verhältnis macht. Diese Pumpe bietet außerdem eine Vielzahl von leicht anschließbaren Anschlüssen üfdern.

MERKMALE

-5-Kammer-Membranpumpe

-Dauerbetrieb

- Montagemuster nach Industriestandard

- Trockenlauffähig bei normaler Arbeitsbelastung

-Automatisch: Steuerung über Druckschalter

- Selbstansaugend

- Leiser Betrieb

- Zündgeschützter Bypass: reduziert das Ein- undsschalten

ANWENDUNGEN

- Druckwassersystem für Yachten/Wohnmobile/Caravans

- Sprühgeräte (Fahrzeugsprühgeräte, Elektrosprühgeräte)

-Reinigungsmaschinen, Luftbefeuchter, Wasseraufbereitung, medizinische Geräte

- Abfüllen von Lebensmitteln und Getränken sovflüssigkeitstransfer

- Solarwassersystem

-Jedes andere Drucksystem

INSTALLATION

Materialien

1. Membranpumpe mit entsprechendem Zubehör 2.

(mindestens) Stücke flexibler, verstärkter Schlauchleitungen mit einer Bruchfestigkeit, die dem doppelten Bruchdruck am Einlass entspricht (der Schlauch muss mindestens 1/2" Durchmesser

haben) 3. Schlauchschellen und Schrauben aus Edelstahl

1. Schrauben zur Befestigung der Pumpe an Montagefläche

1 elektrischerTrennschalter

1 Sicherung

1 Schraubendreher

1 starkes Schneidwerkzeug für Schläuche (falls gewünscht)Teflonband oder Dichtmittel

Aufstellen

1. Die Pumpe kann in jeder beliebigen Position montiert werden. Bei vertikaler Montage
   Der Kopf sollte sich in der unteren Position befinden, um ein Auslaufen des Motorgehäuses zu vermeiden. im Falle einer Störung.
2. Sichern Sie die Füße, ohne sie zusammenzudrücken. Ein zu festes Festziehen der Sicherung
   Schrauben können ihre Fähigkeit zur Schall- und Vibrationsableitung beeinträchtigen.
3. Die Zulauf- und Ablaufschläuche müssen verstärkte Schläuche mit einem Innendurchmesser von 13 mm (1/2") sein.
   Der Durchmesser der Abzweig- und Einzelzuleitungen vom Auslass sollte nicht kleiner als 3/8" (10 mm).
4. Das System mit Hochdruck (2 x Pumpenleistung), geflochtenem, flexiblem
   Schläuche, um Vibrationen/Lärm zu minimieren.
5. Verwenden Sie keinen Eingangsdruck über 30 psi. Versuchen Sie im Allgemeinen, Eingangsdruck vollständig.
6. Vermeiden Sie Knicke oder Anschlüsse, die zu übermäßigen Einschränkungen führen könnten.
7. Das Sieb sollte an der Einlassseite angebracht werden.
8. Die Armaturen müssen gesichert werden, um Leckagen zu vermeiden
9. Verwenden Sie an beiden Enden des Schlauchs Klemmen, um ein Eindringen von Luft in die Wasserleitung zu verhindern.
10. Wenn ein Rückschlagventil in der Rohrleitung installiert ist, muss es eine Rissbildung haben Druck von nicht mehr als 2 psi.
11. Achten Sie beim Auftragen von Dichtungsmasse oder Sanitärband darauf, dass Sie die kann eingesaugt werden.
12. Diese Pumpe sollte an einen eigenen Stromkreis angeschlossen werden. Schließen Sie die Pluskabel (rot) an den Pluspol Ihrer Batterie und das Minuskabel (rot)
    Kabel (schwarz) an den Minuspol Ihrer Batterie.
13. Installieren Sie an einer leicht zugänglichen Stelle einen Schalter zur Steuerung der Stromversorgung Pumpe. Schalten Sie die Pumpe aus, wenn sie längere Zeit nicht verwendet wird oder wenn der Tank ist leer.
14. Der Stromkreis sollte mit einem Überstromschutz geschützt werden

SCHLÜSSEL	Beschreibung	Menge
1	Druckschalter	1
2	Membran des Druckschalters	1
3	Bypassventil	1
4	Pumpenkopf	1
5	Membran	1
6	Iron Feet Gruppe	1
7	Motor	1

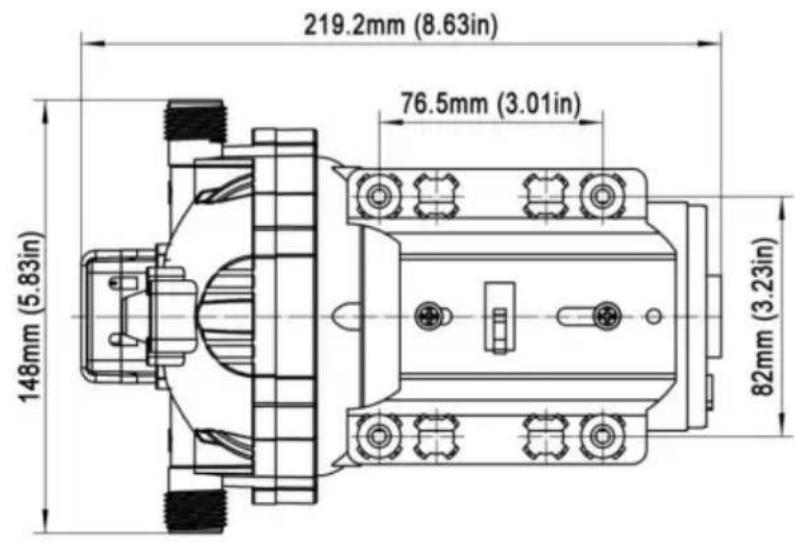

PRODUKTGRÖSSE

PULSIERENDER FLUSS – PUMPENZYKLUS EIN UND AUS

·Leitungen auf Knicke prüfen.

- Rohrleitungen oder Armaturen sind möglicherweise zu klein.

·Wasserhähne und Filter reinigen.

- Überprüfen Sie die Dichtheit der Anschlüsse auf Luftlecks.

FEHLER BEIM ANSAUGENSPRÜFEN, ABER DER MOTOR LÄUFT – KEINE PUMPE

ENTLADUNG

·Eingeschränkt in der Zu- oder Abflussleitung.

·Luftleck in der Ansaugleitung.

• Durchstochene Pumpenmembran

·Die anfängliche Ampereversorgung reicht nicht aus, um den Motor ausreichend zu starten.

- Schmutz verstopft die Ventile.

·Riss im Pumpengehäuse.

MOTOR LÄSST SICH NICHT EINSCHALTEN

- Lose oder unsachgemäße Verkabelung.

- Der Pumpenkreis hat keinen Strom.

- Durchgebrannte Sicherung.

- Druckschalter defekt.

- Motor defekt.

Pumpe schaltet sich nicht ab, nachdem alle Armaturen geschlossen

• Durchstochenes Zwerchfell.
- Leck in der Abflussleitung
- Druckschalter defekt.
- Unzureichende Spannung.
- Verstopfte Ventile im Pumpenkopf.

NIEDRIGER DURCHFLUSS UND DRUCK

• Luftleck am Pumpeneinlass.
- Ansammlung von Schmutz in der Pumpe oder den Rohrleitungen.
- Abgenutztes Pumpenlager (möglicherweise begleitet von lauten Geräuschen).
- Durchstochenes Zwerchfell.
- Motordefekt.

LAUT

-Prüfen Sie, ob die Montagefüße zu fest zusammengedrückt sind. -Ist die

Montagefläche flexibel? Wenn ja, kann dies zu zusätzlichen Geräuschen führen.

-Auf lose Köpfe/Schrauben achten.

- Wenn die Pumpe über ein starres Rohr angeschlossen ist, kann es leichter zu Geräuschübertragongren.

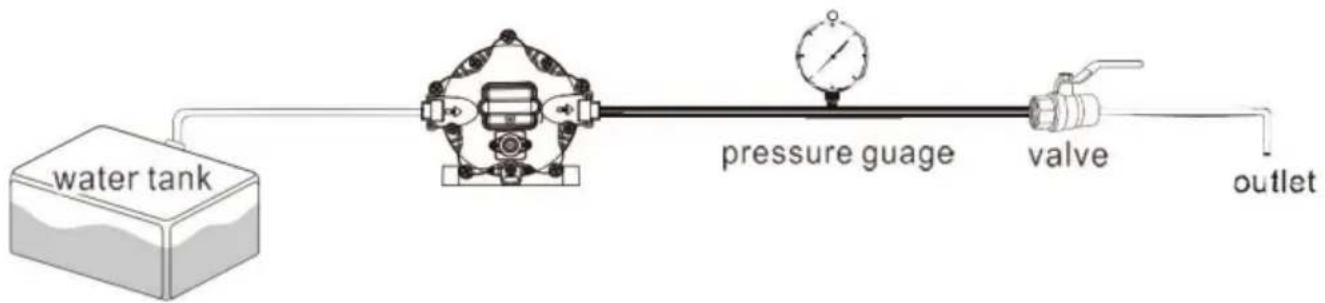

VERWENDEN SIE DEN FOLGENDEN VORGANG, UM ABSCHALTUNG UND BYPASS-DRUCK

1. Installieren Sie die Pumpe wie Bild

EINSTELLEN DES BYPASSVENTILS UND DES DRUCKSCHALTERS

TIPP: Die Bypass-Einstellung sollte von einem professionellen Techniker durchgeführt werden

mit einem geeigneten Messgerät und Ausrüstung. Ohne die richtige Ausrüstung, Sie

könnte das Ventil oder den Schalter falsch einstellen, was dazu führen könnte, dass die Pumpe nicht richtig funktioniert (siehe

Vorsicht weiter unten).

Informationen zum Bypassventil

Die Pumpe verwendet ein federbelastetes Bypassventil, um eine gleichmäßige Leistung zu gewährleisten

Wenn der Wasserbedarf steigt und fällt. Wenn ein Wasserhahn aufgedreht wird, liefert die Pumpe der vollen Wasserdurchfluss, sodass das Bypassventil geschlossen ist. Bei geringem oder keinem Wasserbedarf öffnet sich das Bypassventil, damit das Wasser von der Auslassseite zur Einlassseite zurückfließen kann. Dadurch wird ein gleichmäßiger Wasserfluss in der Pumpe nahezu ohne zyklische Bewegungen aufrechterhalten.

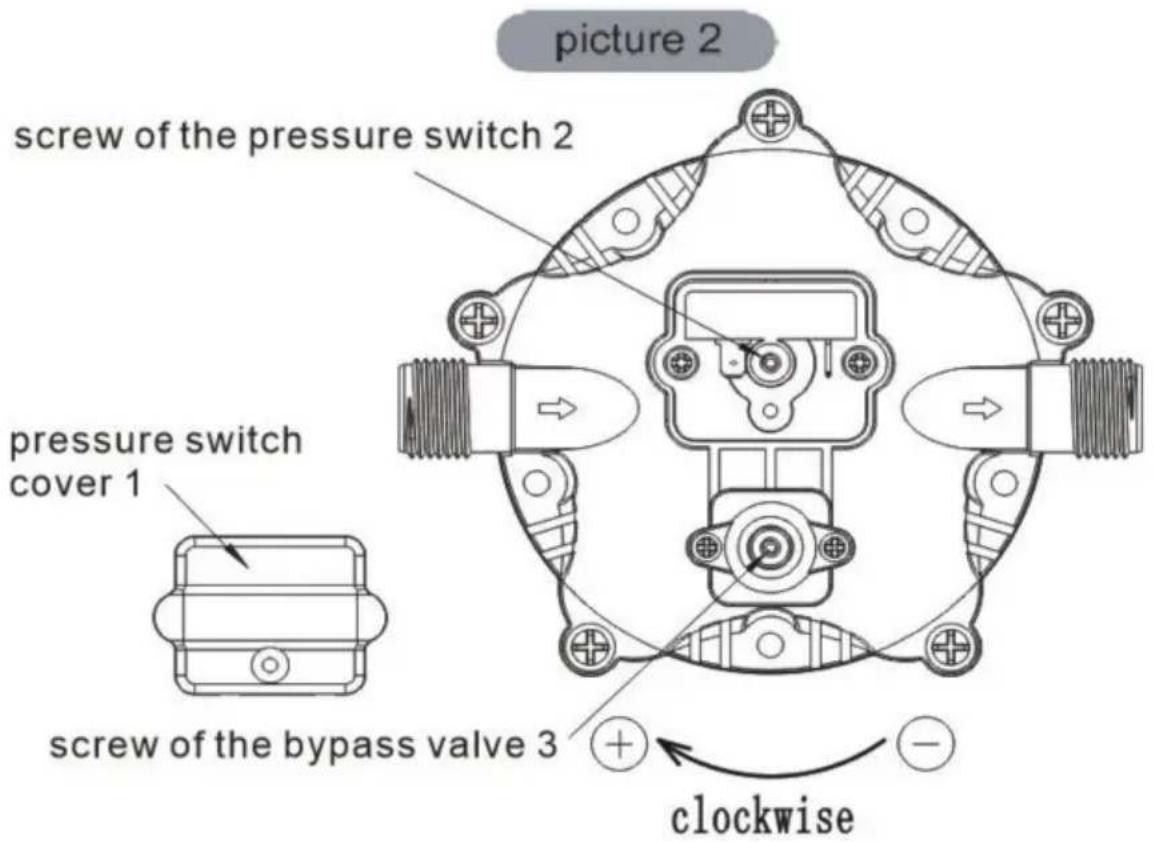

EINSTELLEN DES ABSCHALTDRUCKS DERUMPE:

Schritt 1: Druckschalterabdeckung entfernen (№ 1)

Schritt 2: Stellen Sie die Druckeinstellschraube (Seriennummer 2) des Druckschalters mit einem 2-mm-Schraubenschlüssel fein ein. Wenn Sie den Druck erhöhen möchten, drehen Sie sie im Uhrzeigersinn, wenn Sie den Druck verringern möchten, drehen Sie sie gegen den Uhrzeigersinn.

Schritt 3: Nachdem Sie den Druck des Druckschalters eingestellt haben, sollte der Druck des Bypassventils entsprechend angepasst werden. Verwenden Sie einen 2-mm-Schraubenschlüssel, um die Schrauben des Bypassventils (Seriennummer 3) fein einzustellen. Wenn Sie den Druck erhöhen möchten, drehen Sie ihn im Uhrzeigersinn, wenn Sie den Druck verringern möchten, drehen Sie ihn gegen den Uhrzeigersinn.

Schritt 4: Installieren Sie die Druckschalterabdeckung (№ 1)

VORSICHT:

Die Druckeinstellung für den vollständigen Bypass muss mindestens 8 psi höher sein als der Abschaltdruck der Pumpe. Wenn Schalter und Bypass zu eng eingestellt sind, kann es zu einer Überschneidung der Bypass- und Schalterabschaltung kommen, und die Pumpe schaltet nicht ab.

ÜBER DIE UMGEHUNGSSTRASSE

Bitte wenden Sie sich an einen professionellen Techniker, falls der Bypass

Eine falsche Einstellung des Bypasses kann zu Schäden an der Pumpe führen.

Der Bypass ist für einen optimalen Betrieb der Pumpe voreingestellt. Wenn Ihr

Wenn die Anwendung eine andere Einstellung für den Bypass erfordert, können Sie diese ändern selbst. Ziehen Sie die Schraube vorsichtig an, um sie zu vergrößern, oder lösen Sie sie, um Verringern Sie den Mindestbetriebsdruck despasses.

VORSICHT

Bitte befolgen Sie die Anweisungen zur Installation des Produkts. Jede Aktion außerhalb der in diesem Handbuch empfohlenen Weise kann es zu Schäden am Pumpe.

*Es gibt geringfügige Änderungen an den im Benutzerhandbuch enthaltenen Nummern ohne vorherige Ankündigung.
