NMDP52-G55-70-12 - Pompe à eau Vevor - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Modèle : Vevor NMDP52-G55-70-12, Type : Pompe à eau, Débit maximal : 52 m³/h, Pression maximale : 70 m, Puissance : 12 kW
Utilisation	Conçue pour le pompage d'eau claire, idéale pour l'irrigation, le drainage et les systèmes de circulation d'eau.
Maintenance et réparation	Vérifier régulièrement les joints et les filtres, nettoyer les impellers, lubrifier les pièces mobiles si nécessaire.
Sécurité	Utiliser des équipements de protection individuelle, ne pas immerger le moteur, respecter les consignes de sécurité électrique.
Informations générales	Poids : 80 kg, Dimensions : 120 x 60 x 80 cm, Garantie : 2 ans, Service après-vente disponible.

FOIRE AUX QUESTIONS - NMDP52-G55-70-12 Vevor

Comment installer la pompe à eau Vevor NMDP52-G55-70-12 ?

Assurez-vous de suivre le manuel d'installation fourni. Connectez les tuyaux d'entrée et de sortie, branchez la pompe à une source d'alimentation appropriée et vérifiez les connexions pour éviter les fuites.

Que faire si la pompe ne démarre pas ?

Vérifiez que la pompe est correctement branchée et que l'alimentation électrique fonctionne. Assurez-vous également que le réservoir d'eau est plein et qu'il n'y a pas de débris obstruant les entrées.

Comment effectuer l'entretien de la pompe ?

Nettoyez régulièrement les filtres et les tuyaux. Vérifiez également les joints et les connexions pour détecter toute usure ou fuite. Un entretien régulier prolongera la durée de vie de la pompe.

Quelle est la capacité de la pompe Vevor NMDP52-G55-70-12 ?

La pompe a une capacité de 52 m³/h, ce qui la rend adaptée aux applications nécessitant un débit élevé.

Comment résoudre un problème de faible pression d'eau ?

Vérifiez si les filtres sont encrassés ou si des obstructions se trouvent dans les tuyaux. Assurez-vous également que la pompe est correctement dimensionnée pour votre application.

La pompe fait du bruit, que dois-je faire ?

Un bruit excessif peut indiquer un problème. Vérifiez si la pompe est correctement montée et qu'elle n'est pas en contact avec d'autres surfaces. Inspectez également pour des pièces desserrées ou endommagées.

La pompe surchauffe, que faire ?

Vérifiez que la pompe n'est pas obstruée et que le débit d'eau est suffisant pour le refroidissement. Si la surchauffe persiste, débranchez la pompe et consultez le service technique.

Quelle est la garantie de la pompe Vevor NMDP52-G55-70-12 ?

La pompe est généralement couverte par une garantie de 1 an contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI NMDP52-G55-70-12 Vevor

électronique www.vevor.com/support

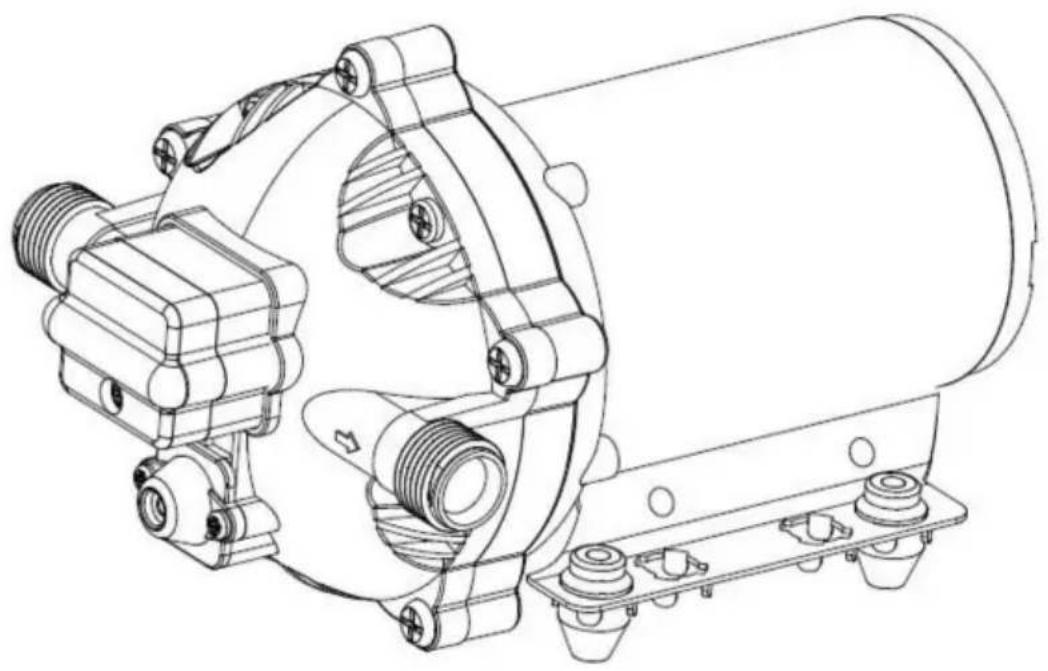

POMPE À EAU POTABLE 12 VOLTS

MODÈLE : NMDP52-G50-70-12 / NMDP52G55-70-12

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. Les expressions « Moitié Économisez », « Moitié Prix » ou toute autre expression similaire que nous utilisons ne représentent qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvrent pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous invitons à vérifier attentivement, lors de votre commande, que vous économisez réellement la moitié du prix par rapport aux grandes marques.

MODÈLE : NMDP52-G50-70-12/NMDP52-G55-70-12

Des questions sur nos produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique :

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructions manuel avec soin.

ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne2012/19/UE. Le symbole représentant une poubelle barréeindique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous ses accessoires.marqués de ce symbole. Les produits ainsi marqués peuvent ne pas être jeté avec les ordures ménagères normales, mais doit être apporté à un point de collecte pour le recyclage des appareils électriqué électroniques.

Un outil de travail économique, la série 52 est conçue pour la flexibilité.

La série 5 chambres est notre pompe à eau robuste. Elle fournit un débit élevé.

débit d'eau avec cycle de pompage réduit, grâce aux cinq grandes chambres

diaphragme. Avec le commutateur à la demande, 5,0 GPM ou 5,5 GPM et 70 PSI, le

La série 52 répondra à vos exigences particulières avec des résultats prévisibles positifs

performances. Grâce à une fonction de dérivation intégrée, la série 52 peut réduire les

cycle et permettre à l'eau de refluer du côté sortie vers le côté entrée du

pompe. Nous proposons également une variété de raccords et de filtres faciles à connecter.

Propriété	Caractéristiques
	NMDP52-G50-70-12 G55-70-12	NMDP52-
Tension nominale		12V12V
Pression nominale	70 PSI	70 PSI
Numéro de chambre	5 pièces	5 pièces
Débit max.	5,0 GPM	5,5 GPM
Diamètre d'entrée/sortie	1/2" MNPT	1/2" MNPT

Une liste de fonctionnalités incroyable, des composants de haute qualité et des performances étonnantes. Sa conception à cinq chambres et à grand volume, entraînée par un moteur robuste, produit des débits de 5,0 ou 5,5 GPM, s'auto-amorçant jusqu'à 1,80 m (6 pieds) de hauteur et peut fonctionner à sec, ce qui en fait le meilleur rapport qualité-prix. Cette pompe est également proposée avec une variété de raccords et de filtres faciles à connecter.

CARACTÉRISTIQUES

·Pompe à membrane à 5 chambres

-Service continu

- Modèle de montage standard industriel

- Fonctionnement à sec possible pour des charges de travail normales

·Automatique : contrôlé par pressostat

·Auto-amorçant

·Fonctionnement silencieux

·Bypass protégé contre l'allumage : réduit déclage

APPLICATIONS

·Système d'eau sous pression pour yacht/camping-car/caravane

- Appareils de pulvérisation (pulvérisateurs montés sur véhicule, pulvérisateurs électriques)

- Machines de nettoyage, humidificateurs, purification de l'eau, appareils médicaux

-Remplissage de boissons alimentaires et transfert de liquides

·Système d'eau solaire

·Tout autre système de pressurisation

INSTALLATION

Matériels

1. pompe à membrane avec accessoires connexes 2. (au

moins) morceaux de tuyau flexible renforcé, avec une résistance à l'effondrement deux fois supérieure à la

pression d'effondrement d'entrée (le tuyau doit avoir au moins 1/2" de diamètre) 3. colliers de

serrage et vis en acier inoxydable

1. vis pour fixer la pompe à la surfacenouillage

1 interrupteur de coupure électrique

1 fusible

1 tournevis

1 outil de coupe solide pour les tubes (si désiré) Ruban téflon ou produit d'étanchéité

Installation

1. La pompe peut être montée dans n'importe quelle position. Montée verticalement, elle la tête doit être en position basse pour éviter les fuites dans le carter du moteur en cas de dysfonctionnement.

2. Fixez les pieds, mais ne les comprimez pas. Un serrage excessif les vis peuvent réduire leur capacité à dissiper le bruit et les vibrations.

3. Les tuyaux d'entrée et de sortie doivent être des tuyaux renforcés de 1/2" (13 mm). Le le diamètre des lignes d'alimentation de dérivation et individuelles à partir de la sortie ne doit pas être plus petit que 3/8" (10 mm).

4. Raccordez le système à l'aide d'un tuyau flexible tressé haute pression (2 x la puissance de la pompe) tubes pour minimiser les vibrations/le bruit.

5. Ne pas appliquer une pression d'entrée supérieure à 30 psi. En général, éviter toute pression d'admission complètement.

6. Évitez tout pli ou raccord qui pourrait entraîner des restrictions excessives.

7. La crépine doit être fixée du côté de l'entrée.

8. Les raccords doivent être fixés pour éviter les fuites

9. Utilisez des colliers aux deux extrémités du tuyau pour éviter les fuites d'air dans la conduite d'eau.

10. Si un clapet anti-retour est installé dans la plomberie, il doit avoir une fissure pression ne dépassant pas 2 psi.

11. Si vous appliquez un produit d'étanchéité ou du ruban de plomberie, veillez à ne pas trop serrer, car ils peut être aspiré.

12. Cette pompe doit être câblée sur son propre circuit dédié. Connectez le fil positif (rouge) à la borne positive de votre batterie et le négatif

fil (noir) à la borne négative de votre batterie.

1. Dans un endroit facilement accessible, installez un interrupteur pour contrôler l'électricité vers le pompe. Éteignez la pompe lorsqu'elle n'est pas utilisée pendant une période prolongée ou lorsque le réservoir est vide.

2. Le circuit électrique doit être protégé par une protection contre les surintensités

CLÉ	Description	Quantité
1	Pressostat	1
2	Diaphragme du pressostat	1
3	vanne de dérivation	1
4	Tête de pompe	1
5	Diaphragme	1
6	Groupe Pieds de Fer	1
7	Moteur	1

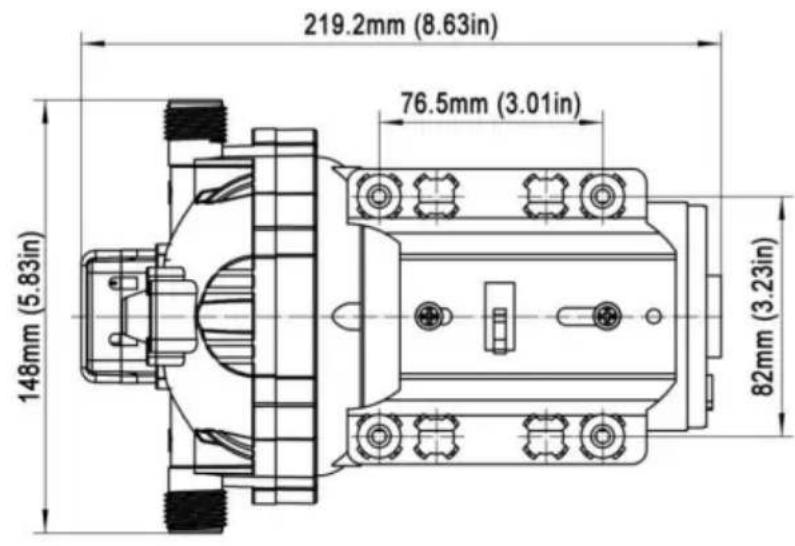

TAILLE DUPRODUIT

-Vérifiez que les lignes ne sont pas pliées.

- Les conduites ou les raccords de plomberie peuvent être trop petits.

-Nettoyer les robinets et lettres.

- Vérifiez l'étanchéité des raccords pour détecter les fuites d'air.

DÉFAUT D'AMORÇAGE MAIS LE MOTEUR FONCTIONNE - PAS DE POMPE

DÉCHARGE

- Limitée dans la conduite de prise ou de décharge.

•Fuite d'air dans la conduite d'admission.

•Membrane de pompe perforée

L'alimentation initiale en ampères n'est pas suffisante pour démarrer correctement le moteur.

- Des débris obstruent les valves.

·Fissure dans le boîtier de la pompe.

LE MOTEUR NE S'ALLUME PAS

• Câblage desserré ou incorrect.
  • Le circuit de la pompe n'a pas d'alimentation.
• Fusible grillé.
• Pressostat défectueux.
  • Moteur défectueux.

LA POMPE NE S'ARRÊTE PAS APRÈS LA FERMETURE DE TOUS LES APPAREILS

• Diaphragme perforé.
- Fuite de la conduite de refoulement
- Pressostat défectueux.
· Tension insuffisante.
- Valves obstruées dans la tête de pompe.

FAIBLE DÉBIT ET PRESSION

• Fuite d'air à l'admission de la pompe.
• Accumulation de débris à l'intérieur de la pompe ou de la plomberie.
• Roulement de pompe usé (éventuellement accompagné d'un bruit fort).
  • Diaphragme perforé.
  • Moteur défectueux.

BRUYANT

Vérifiez si les pieds de montage sont trop serrés. La surface de montage

est-elle flexible ? Si c'est le cas, cela peut générer du bruit.

·Vérifiez si la tête/les vis sont desserrées.

Si la pompe est raccordée à un tuyau rigide, elle peut transmettre le bruit plus facilement.

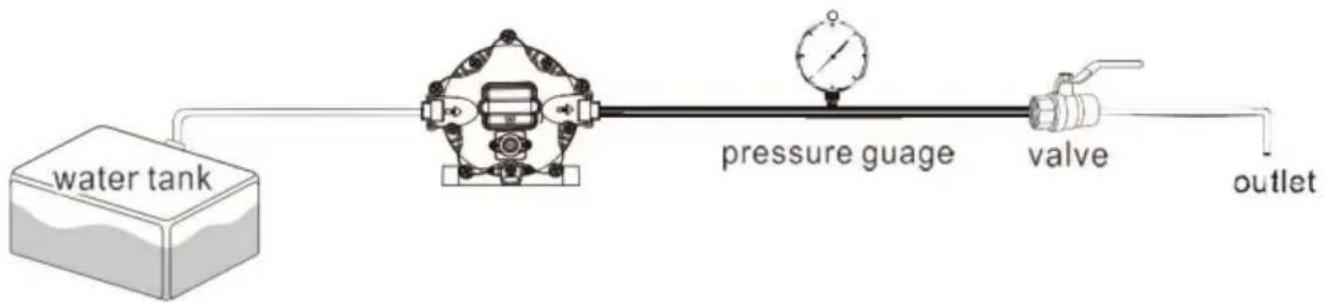

UTILISEZ LE PROCESSUS SUIVANT POUR RÉGLER L'ARRÊT ET PRESSIONS DE DÉRIVATION

1. installer la pompe comme sur la photo

RÉGLAGE DE LA VANNE DE DÉRIVATION ET PRESSOSTAT

CONSEIL : Le réglage du bypass doit être effectué par un technicien professionnel

en utilisant une jauge et un équipement appropriés. Sans l'équipement adéquat, vous

pourrait mal régler la vanne ou l'interrupteur, ce qui entraînerait un mauvais fonctionnement de la pompe (voir

Attention ci-dessous).

À propos de la vanne de dérivation

La pompe utilise une soupape de dérivation à ressort pour maintenir des performances fluides

Lorsque la demande en eau augmente et diminue, la pompe fournit un débit maximal lorsqu'un robinet est ouvert ; la vanne de dérivation est donc fermée. En revanche, lorsque la demande en eau est faible, voire nulle, la vanne de dérivation s'ouvre pour permettre à l'eau de refluer de la sortie vers l'entrée, maintenant ainsi un débit constant dans la pompe, quasiment sansycles.

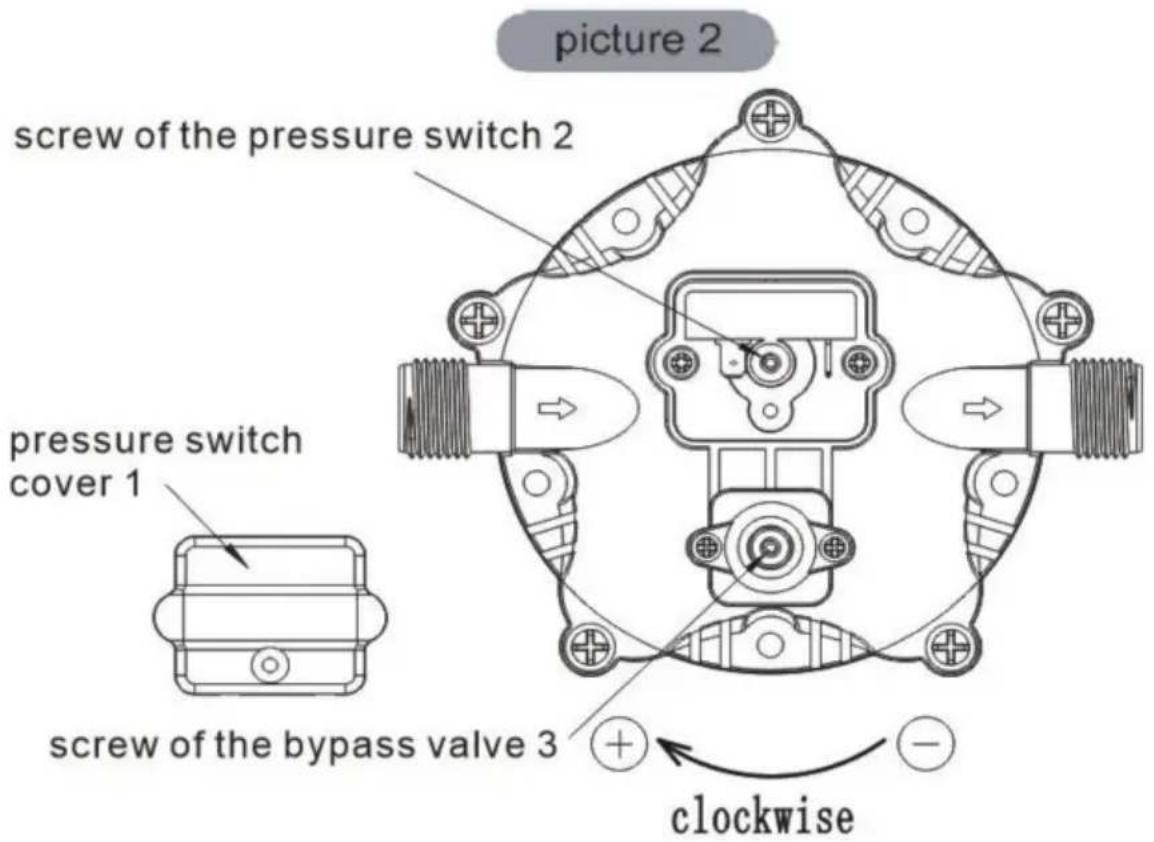

RÉGLAGE DE LA PRESSION D'ARRÊT DE RÂMPE :

Étape 1 : Retirez le couvercle du pressostat (n° 1)

Étape 2 : Ajustez la vis de réglage de la pression (numéro de série 2) du pressostat avec une clé de 2 mm, si vous souhaitez augmenter la pression, tournez-la dans le sens des aiguilles d'une montre, si vous souhaitez diminuer la pression, tournez-la dans le sens inverse des aiguilles d'une montre.

Étape 3 : Après avoir réglé la pression du pressostat, ajustez la pression de la vanne de dérivation en conséquence. Utilisez une clé de 2 mm pour ajuster les vis de la vanne de dérivation (numéro de série 3). Pour augmenter la pression, tournez-la dans le sens horaire ; pour la diminuer, tournez-la dans l'entérotaire.

Étape 4 : Installez le couvercle du pressostat (n° 1)

PRUDENCE:

La pression de réglage pour la dérivation complète doit être supérieure d'au moins 8 psi à la pression d'arrêt de la pompe. Si le réglage de l'interrupteur et de la dérivation est trop serré, ces deux réglages peuvent se chevaucher et empêcher l'arrêt de la pompe.

Veuillez consulter un technicien professionnel si le bypass est nécessaire. réglage. Un réglage incorrect de la dérivation peut endommager la pompe. Le bypass est préréglé pour un fonctionnement optimal de la pompe. Si votre l'application nécessite un réglage différent pour le bypass, vous pouvez le modifier vous-même. Serrez soigneusement la vis pour augmenter ou desserrez-la pour diminuer la pression minimale de fonctionnement bypass.

PRUDENCE

Veuillez suivre le manuel d'instructions pour installer le produit. Toute action en dehors de ce qui est recommandé dans ce manuel peut endommager le pompe.

*Il y a des modifications mineures aux numéros inclus dans le manuel d'utilisation sans préavis.
