INSTRUKCJA OBSŁUGI NMDP52-G55-70-12 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Nadal staramy się dostarczać Państwu narzędzia w konkurencyjnychmach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z wiodącymi markami i niekoniecznie oznaczają one, że obejmują wszystkie kategorie oferowanych przez nas narzędzi. Przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę ceny w porównaniu z wiodącymi markami.

MODEL:NMDP52-G50-70-12/NMDP52-G55-70-12

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat e-gwarancji: www.vevor.com/support

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję obsługi uważnie.

PRAWIDŁOWA UTYLIZACJANiniejszy produkt podlega postanowieniom dyrektywy europejskiej2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnia Europejska. Dotyczy produktu i wszystkich akcesoriów.oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być wyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do punkt zbiórki sprzętu elektrycznego i elektronicznego dęcyklingu.

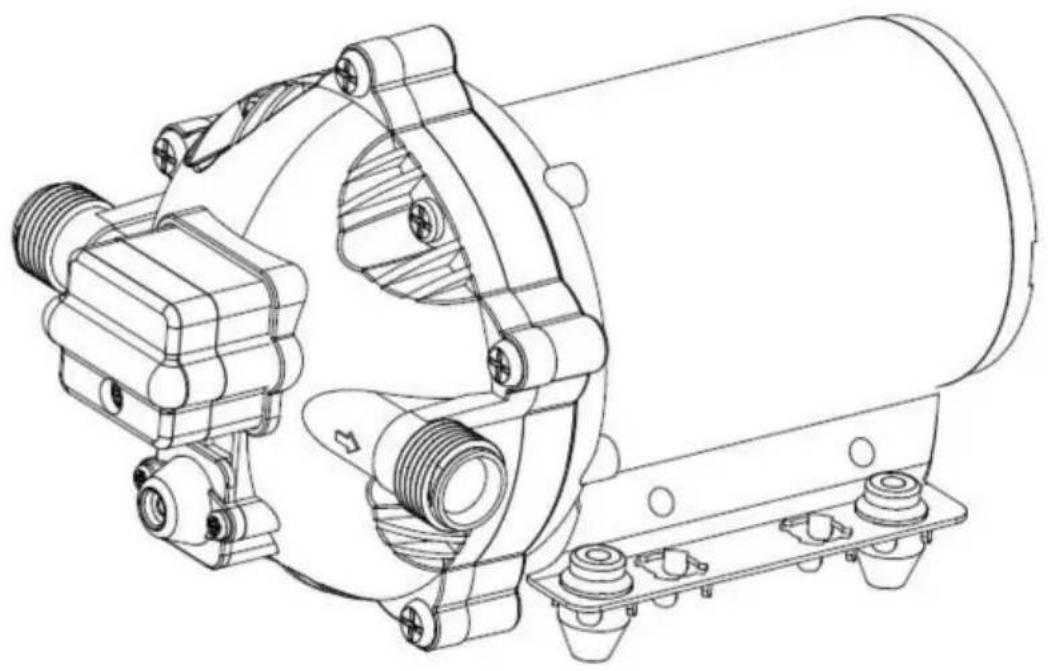

Seria 52 to ekonomiczny, wytrzymały sprzęt zaprojektowany z myślą o wszechstronności. Seria 5-komorowa to nasza pompa wodna o dużej wytrzymałości. Zapewnia dużą objętość przepływ wody przy zmniejszonej liczbie cykli pompy, dzięki dużej, pięciokomorowej pompie membrana. Dzięki przełącznikowi na żądanie, 5,0 GPM lub 5,5 GPM i ciśnieniu 70 PSI, Seria 52 spełni Twoje specjalne wymagania dzięki pozytywnej przewidywalności wydajność. Dzięki wbudowanej funkcji obejścia seria 52 może zmniejszyć szybkie cykl i umożliwia przepływ wody z powrotem od strony wylotowej do strony wlotowej Pompa. Oferujemy również szeroką gamę łatwych w montażu złączekrów.

SPECYFIKACJA PRODUKTU

Nieruchomość	Specyfikacje
	NMDP52-G50-70-12	NMDP52-G55-70-12
Napięcie znamionowe	12V	12V
Ciśnienie znamionowe	70 PSI	70 PSI
Numer izby	5 szt.	5 szt.
Maksymalny przepływ 5,0 GPM		5,5 GPM
Średnica wlotu/wylotu	1/2" MNPT	1/2" MNPT

Niesamowita lista funkcji, wysokiej jakości podzespoły i niesamowita wydajność.

Pięciokomorowa konstrukcja o dużej objętości, napędzana wytrzymałym silnikiem, zapewnia przepływ

5,0 GPM lub 5,5 GPM, umożliwia samozasysanie do wysokości 6 stóp (1,8 m) i może pracować na sucho, co czyni ją liderem pod względem stosunku ceny do wydajności. Pompa oferuje również szeroką gamę łatwych w montażu złączyfiltrów.

CECHY

•Pompa membranowa 5-komorowa

-Praca ciągła

-Standardowy wzór montażu przemysłowego

- Możliwość pracy na sucho przy normalnych obciążeniach

•Automatyczne: sterowane wyłącznikiem ciśnieniowym

•Samozasysający

•Cicha praca

- Obejście zabezpieczone zapłonem: zmniejsza liczbeykli

APLIKACJE

- System ciśnieniowy wody do jachtu/kampera/przyczepy kempingowej

- Osprzęt do opryskiwaczy (opryskiwacze montowane na pojazdach, opryskiwacze elektryczne)

•Maszyny czyszczące, nawilżacze, oczyszczacze wody, aparatura medyczna

- Napełnianie napojów spożywczych i przenoszenie płynów

- System solarnego nawadniania

•Każdy inny system ciśnieniowy

INSTALACJA

Przybory

1. pompa membranowa z odpowiednimi akcesoriami 2.

(co najmniej) kawałki elastycznego, wzmocnionego węża o wytrzymałości na zginanie równej dwukrotności ciśnienia zginania na wlocie (wąż musi mieć minimalną średnicę 1/2 cala) 3. zaciski i

śruby do węży ze stali nierdzewnej

1. śruby mocujące pompę do powierzchmiontażowej

1 wyłącznik elektryczny

1 bezpiecznik

1 śrubokręt

1 mocne narzędzie do cięcia rur (jeśli jest potrzebne) Taśma teflonowastubelniacz

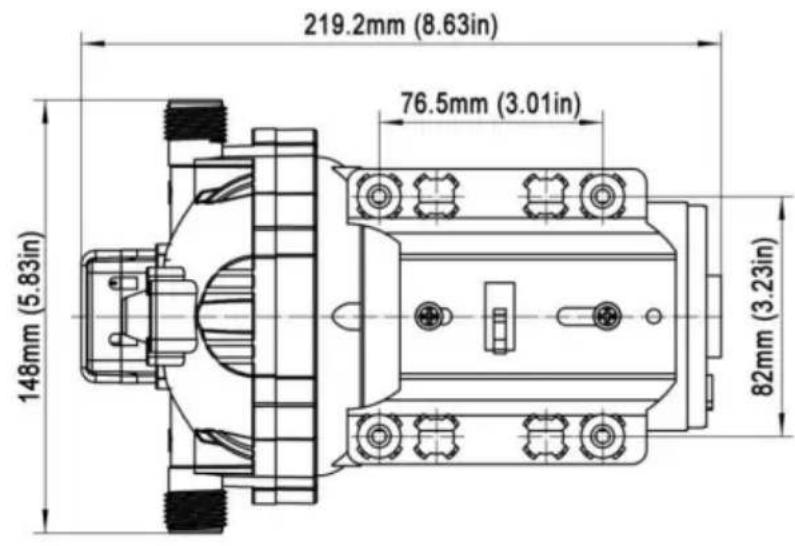

Organizować coś

1. Pompe można zamontować w dowolnej pozycji. W przypadku montażu pionowego pompa głowica powinna być w pozycji dolnej, aby uniknąć wycieku do obudowy silnika w przypadku awarii.

2. Zabezpiecz stopy, ale nie ściskaj ich. Zbyt mocne dokręcenie mocowania Śruby mogą mieć mniejszą zdolność rozpraszania hałasu i wibracji.

3. Węże wlotowe i wylotowe muszą być wzmocnione 1/2" (13 mm) średnicą wewnętrzną. średnica odgałęzienia i poszczególnych przewodów zasilających od wyjścia nie powinna być mniejszy niż 3/8"(10 mm).

4. Podłącz system do instalacji za pomocą przewodu wysokiego ciśnienia (2 x wydajność pompy), oplotu, elastycznego rury w celu zminimalizowania drgań/hałasu.

5. Nie należy stosować ciśnienia wlotowego przekraczającego 30 psi. Ogólnie rzecz biorąc, należy unikać całkowicie obniżyć ciśnienie wlotowe.

6. Unikaj wszelkich załamań i złączek, które mogą powodować nadmierne ograniczenia.

7. Sitko należy zamontować po stronie wlotowej.

8. Armatura musi być zabezpieczona, aby zapobiec wyciekom

9. Zamocuj zaciski na obu końcach węża, aby zapobiec przedostawaniu się powietrza do przewodu wodnego.

10. Jeżeli w instalacji hydraulicznej zamontowany jest zawór zwrotny, musi on mieć szczelność. ciśnienie nie większe niż 2 psi.

11. Jeśli stosujesz uszczelniacz lub taśmę hydrauliczną, uważaj, aby nie dokręcać jej zbyt mocno, ponieważ może zostać wessany.

12. Pompe tę należy podłączyć do osobnego, dedykowanego obwodu. Podłącz przewód dodatni (czerwony) do dodatniego bieguna akumulatora i ujemnego przewód (czarny) do ujemnego bieguna akumulatora.

13. W łatwo dostępnym miejscu zamontuj przełącznik do sterowania zasilaniem elektrycznym. pompa. Wyłącz pompę, gdy nie jest używana przez dłuższy czas lub gdy zbiornik jest pusty. jest pusty.

14. Obwód elektryczny powinien być zabezpieczony zabezpieczeniem nadprądowym

KLAWISZ	Opis	Ilość
1	Wyłącznik ciśnieniowy	1
2	Membrana wyłącznika ciśnieniowego	1
3	Zawór obejściowy	1
4	Głowica pompy	1
5	Membrana	1
6	Grupa Iron Feet	1
7	Silnik	1

- Sprawdź linie pod kątem załamań.

-Przewody lub złączki hydrauliczne mogą być zbyt małe.

• Wyczyść krany i filtry.

- Sprawdź szczelność połączeń pod kątemieszczelności.

BRAK ZALEWANIA, ALE SILNIK DZIAŁA - BRAK POMPY

WYPISAĆ

•Ograniczenia w linii poboru lub zrzutu.

• Nieszczelność przewodu dolotowego.

-Przebita membrana pompy

- Początkowy prąd zasilający nie jest wystarczający do prawidłowego uruchomienia silnika.

- Zanieczyszczenia zatykają zawory.

• Pęknięcie w obudowie pompy.

SILNIK NIE WŁĄCZASIĘ

- Luźne lub nieprawidłowe okablowanie.

- Obwód pompy nie ma zasilania.

- Przepalony bezpiecznik.

- Uszkodzony wyłącznik ciśnieniowy.

- Uszkodzony silnik.

POMPA NIE WYŁĄCZA SIĘ PO ZAMKNIĘCIU WSZYSTKICH URZĄDZEŃ

• Przebicie przepony.
  • Wyciek z przewodu wylotowego
• Uszkodzony wyłącznik ciśnieniowy.
  • Niewystarczające napięcie.
• Zatkane zawory w głowicy pompy.

NISKI PRZEPŁYW I CIŚNIENIE

• Nieszczelność wlotu powietrza pompy.
  • Gromadzenie się zanieczyszczeń wewnątrz pompy lub instalacji hydraulicznej.
• Zużyte łożysko pompy (możliwe, że z towarzyszącym temu głośnym hałasem).
• Przebicie przepony.
• Uszkodzony silnik.

HAŁAŚLIWY

-Sprawdź, czy nóżki montażowe nie są zbyt mocno ściśnięte. Czy

powierzchnia montażowa jest elastyczna? Jeśli tak, może to powodować hałas.

-Sprawdź, czy głowica/śruby nie są luźne.

Jeśli pompa jest podłączona do sztywnego przewodu, może łatwiej przenosić hałas.

UŻYJ PONIŻSZEGO PROCESU, ABY WYREGULOWAĆ WYŁACZENIE I

CIŚNIENIA OBEJŚCIOWE

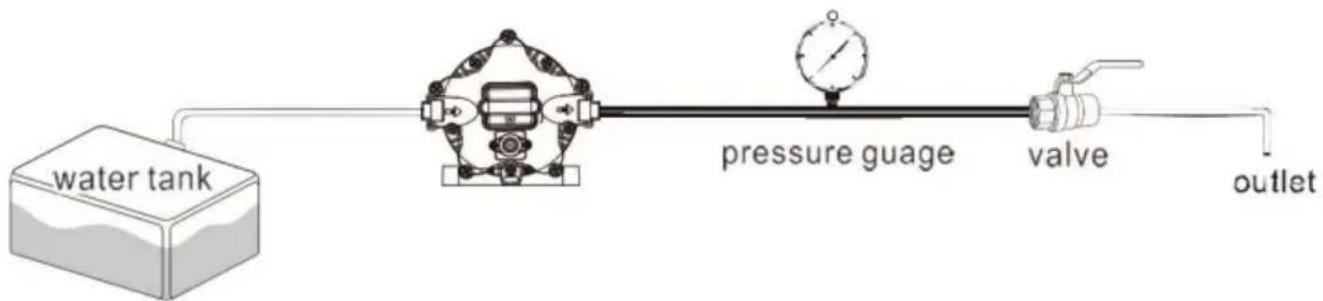


1. zamontuj pompę tak jak na obrazku

REGULACJA ZAWORU OBEJŚCIOWEGO I WYŁĄCZNIKĄIŚNIENIA

WSKAZÓWKA: Regulację obejścia powinien wykonać profesjonalny technik

używając odpowiedniego miernika i sprzętu. Bez odpowiedniego sprzętu

może spowodować nieprawidłową regulację zaworu lub przełącznika, co może spowodować nieprawidłową pracę pompy (patrz

Uwaga poniżej).

O zaworze obejściowym

Pompa wykorzystuje sprężynowy zawór obejściowy, aby zapewnić płynną pracę

Wraz ze wzrostem i spadkiem zapotrzebowania na wodę. Po odkręceniu kranu pompa zapewnia pełny przepływ wody, więc zawór obejściowy jest zamknięty. Jednak gdy zapotrzebowanie na wodę jest niewielkie lub nie występuje, zawór obejściowy otwiera się, umożliwiając przepływ wody z powrotem z wylotu do wlotu, utrzymując stały przepływ wody w pompie, praktycznieykłicz

REGULACJA CIŚNIENIA WYŁĄCZAJĄCEGO POMPE:

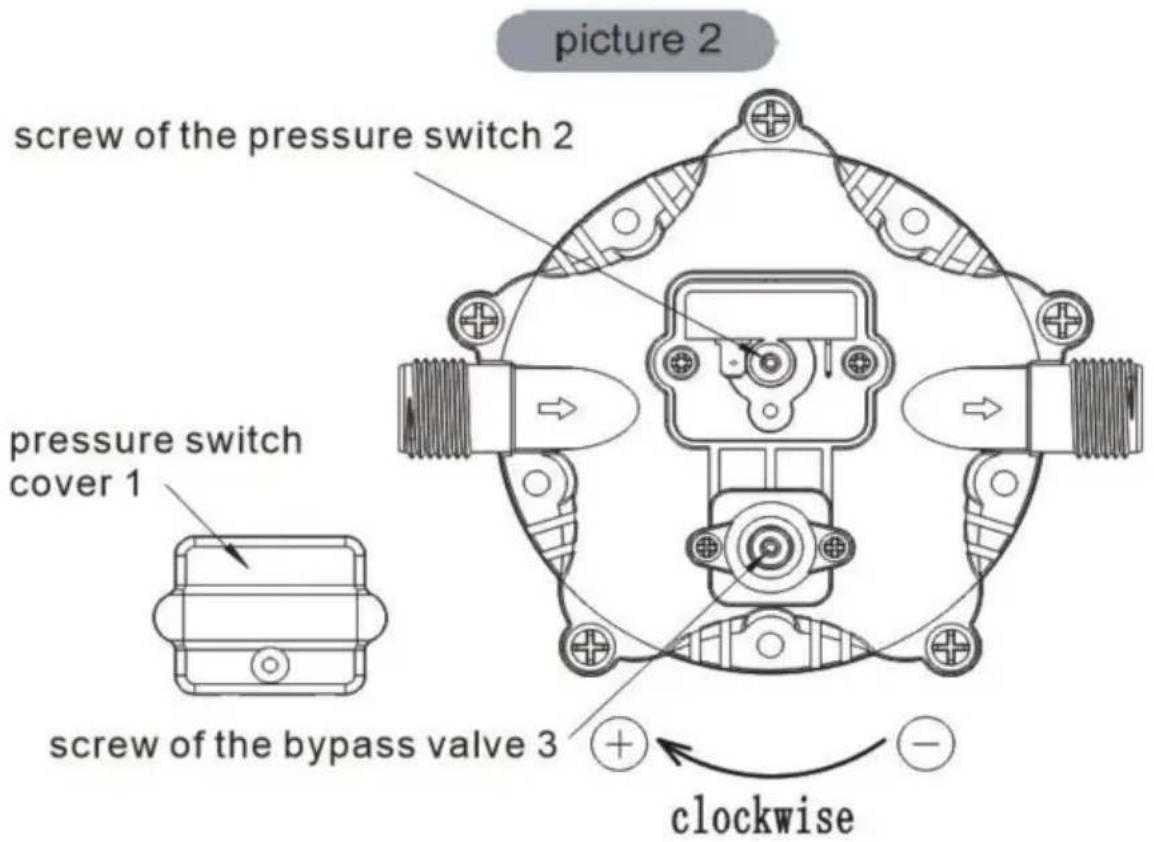

Krok 1: Zdejmij pokrywę wyłącznika ciśnieniowego (nr 1)

Krok 2: Wyreguluj śrubę regulacji ciśnienia (numer seryjny 2) wyłącznika ciśnieniowego za pomocą klucza 2 mm. Jeśli chcesz zwiększyć ciśnienie, przekręć ją zgodnie z ruchem wskazówek zegara, jeśli chcesz zmniejszyć ciśnienie, przekręć ją przeciwnie do ruchu wskazówegara.

Krok 3: Po wyregulowaniu ciśnienia presostatu należy odpowiednio wyregulować ciśnienie zaworu obejściowego. Za pomocą klucza 2 mm dokręć śruby zaworu obejściowego (numer seryjny 3). Aby zwiększyć ciśnienie, obróć je zgodnie z ruchem wskazówek zegara, a aby je zmniejszyć, obróć je przeciwnie do ruchu wskazówełegara.

Krok 4: Zamontuj osłonę wyłącznika ciśnieniowego (nr 1)

OSTROŻNOŚĆ:

Ustawienie ciśnienia dla pełnego obejścia musi być co najmniej o 8 psi wyższe niż ciśnienie wyłączenia pompy. Jeśli przełącznik i obejście zostaną ustawione zbyt blisko siebie, obejście i wyłączenie przełącznika mogą się na siebie nakładać, co uniemożliwi wyłączenie pompy.

W przypadku konieczności wykonania obejścia należy skonsultować się z fachowcem. Regulacja. Nieprawidłowa regulacja obejścia może uszkodzić pompę.

Obejście jest wstępnie ustawione, aby zapewnić optymalną pracę pompy. Jeśli aplikacja wymaga innego ustawienia obejścia, możesz je zmienić siebie. Ostrożnie dokręć śrubę, aby zwiększyć lub poluzować śrubę, aby zmniejszyć minimalne ciśnienie robocze obejścia.

OSTROŻNOŚĆ

Prosimy o przestrzeganie instrukcji instalacji produktu. Wszelkie działania wykraczające poza zalecenia zawarte w niniejszej instrukcji może spowodować uszkodzenie pompa.

*W instrukcji obsługi zaszły drobne zmiany w numerach

bez wcześniejjszego powiadomienia.
