De 52-serie is een zuinig werkpaard en is ontworpen voor flexibiliteit.

De 5-kamerserie is onze Heavy-Duty waterpomp. Deze pomp levert een groot volume. waterstroom met minder pompcycli, dankzij de grote vijfkamer

membraan. Met de on-demand schakelaar, 5,0 GPM of 5,5 GPM en 70 PSI, De 52-serie voldoet aan uw specifieke eisen met een positief voorspelbare prestaties. Met een ingebouwde bypass-functie kan de 52-serie snelle

fietsen en water terug laten stromen van de uitlaatzijde naar de inlaatzijde van de pomp. Wij bieden ook diverse eenvoudig aan te sluiten fittingefilters.

PRODUCTSPECICATIES

Eigendom	Specificaties
	NMDP52-G50-70-12	NMDP52-G55-70-12
Nominale spanning	12V 12V
Nominale druk	70 PSI	70 PSI
Aantal kamers	5 stuks	5 stuks
Maximale stroom	5,0 GPM	5,5 GPM
Inlaat-/uitlaatdiameter	1/2" MNPT	1/2" MNPT

Een ongelofelijke lijst met functies, hoogwaardige componenten en verbluffende prestaties.

Het ontwerp met vijf kamers en een hoog volume, aangedreven door een robuuste motor, produceert een debiet van 5,0 of 5,5 GPM, is zelfaanzuigend tot 1,8 meter verticaal en kan drooglopen, waardoor het de koploper is in prijs-prestatieverhouding. Deze pomp is tevens voorzien van diverse eenvoudig aan te sluiten fittingen efters.

FUNCTIES

-5-kamer membraanpomp

-Continue dienst

- Montagepatroon volgens industriële standaard

-Droogloopbestendig voor normale werklasten

-Automatisch: aangestuurd door drukschakelaar

·Zelf aanzuigend

-Stille werking

-Ontstekingsbeveiligde bypass: vermindert hefietsen

TOEPASSINGEN

-Watersysteem onder druk voor jachten/campers/caravans

- Spuitapparatuur (op voertuigen gemonteerde spuiten, elektrische spuiten)

-Reinigingsmachines, luchtbevochtigers, waterzuivering, medische apparatuur

·Vullen van voedsel en dranken en overbrengen van vloeistoffen

·Zonnewatersysteem

- Elk ander druksysteem

INSTALLATIE

Materialen

1. Membraanpomp met bijbehorende accessoires 2.

(minstens) stukken flexibele, versterkte slangleiding, met een instortsterkte van tweemaal de inlaatinstortdruk (slang moet minimaal 1/2"D zijn) 3. Slangklemmen en schroeven van roestvrij staal

1. Schroeven om de pomp aan het montageoppervlabetestigen

1 elektrische uitschakelaar

1 zekering

1 schroevendraaier

1 sterk snijgereedschap voor buizen (indien gewenst)Teflontape of kit

Instellen

1. De pomp kan in elke gewenste positie worden gemonteerd. Bij verticale montage is de pomp de kop moet naar beneden staan om lekkage in de motorbehuizing te voorkomen in geval van een storing.
2. Zet de voeten vast, maar druk ze niet te strak aan.

Schroeven kunnen hun vermogen om geluid en trillingen over te brengen, verminderen.

1. De inlaat- en uitlaatslangen moeten 1/2" (13 mm) ID-versterkte slangen zijn. De de diameter van de aftakkingen en de individuele toevoerleidingen vanaf de uitlaat mag niet groter zijn dan kleiner dan 3/8"(10 mm).
2. Sluit het systeem aan met behulp van hogedruk (2 x pompvermogen), gevlochten, flexibele slangen om trillingen/geluid te minimaliseren.
3. Pas geen inlaatdruk toe van meer dan 30 psi. Probeer in het algemeen alle inlaatdruk volledig.
4. Vermijd knikken of fittingen die te veel beperkingen kunnen veroorzaken.
5. De zeef moet aan de inlaatzijde worden bevestigd.
6. De fittingen moeten worden vastgezet om lekkage te voorkomen
7. Gebruik klemmen aan beide uiteinden van de slang om te voorkomen dat er lucht in de waterleiding lekt.
8. Als er een terugslagklep in de leiding is geïnstalleerd, moet deze een scheur hebben druk van maximaal 2 psi.
9. Als u een afdichtmiddel of loodgieterstape aanbrengt, moet u erop letten dat u deze niet te strak aandraait, omdat deze kunnen worden opgezogen.
10. Deze pomp moet op een eigen circuit worden aangesloten. Sluit de positieve kabel (rood) aan de positieve pool van uw accu en de negatieve draad (zwart) aan op de negatieve pool van uw accu.
11. Installeer op een gemakkelijk toegankelijke plaats een schakelaar om de elektriciteit naar de pomp. Schakel de pomp uit wanneer deze gedurende langere tijd niet wordt gebruikt of wanneer de tank vol is. is leeg.
12. Het elektrische circuit moet worden beveiligd met een overstroombeveiliging

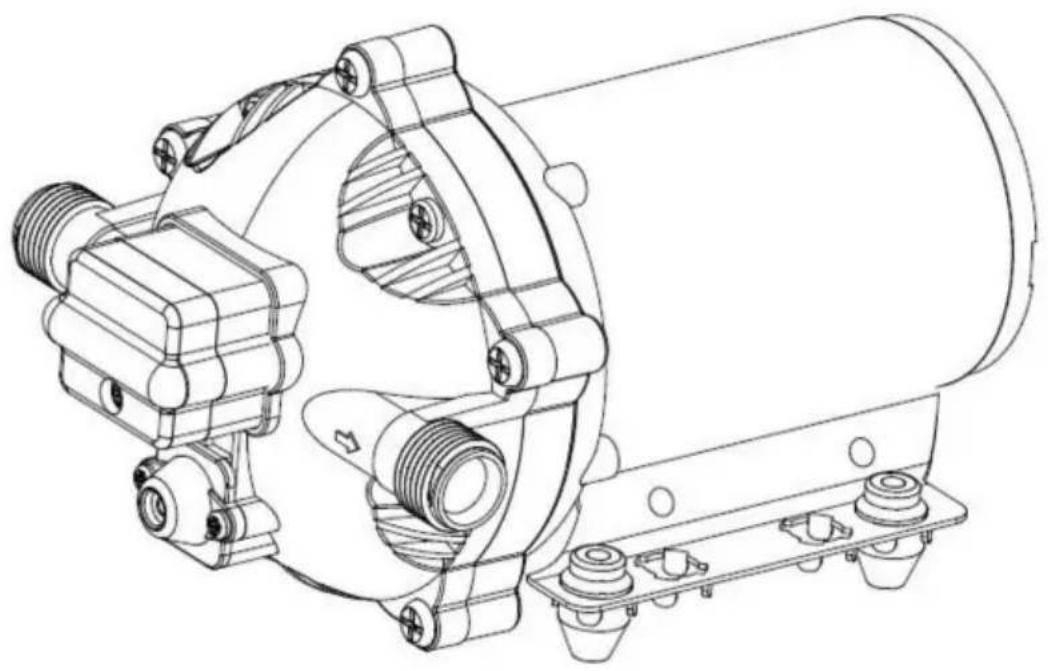

SLEUTEL	Beschrijving	Hoeveelheid
1	Drukschakelaar	1
2	Membraan van drukschakelaar	1
3	Bypassklep	1
4	Pompkop	1
5	Diafragma	1
6	Iron Feet Group	1
7	Motor	1

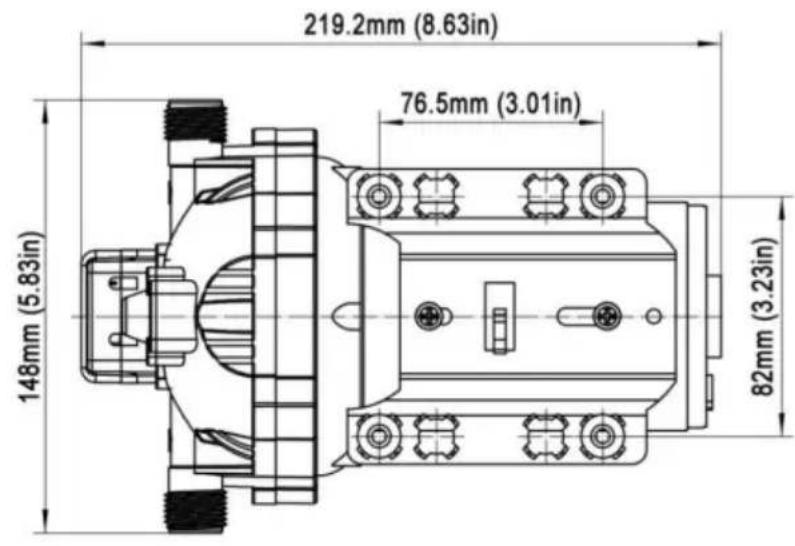

PRODUCTGROOTTE

-Controleer de leidingen op knikken.

-De leidingen of fittingen zijn mogelijk te klein.

-Maak kranen en filters schoon.

-Controleer de dichtheid van de fitting lophtlekken.

NIET AANVULLEN MAAR MOTOR WERKT - GEEN POMP AFVOER

-Beperkt in inlaat- of uitlaatleiding.

-Luchtlek in de inlaatleiding.

·Doorboord pompmembraan

-De initiële stroomtoevoer is niet voldoende om de motor voldoende te starten.

-Er hoopt zich vuil op in de kleppen.

-Scheur in de pompbehuizing.

MOTOR GAAT NIET AAN

• Losse of onjuiste bedrading.
• Er staat geen stroom op het pompcircuit.
• Doorgebrandezekering.
• Defecte drukschakelaar.
• Defecte motor.

• Doorboord middenrif.
  • Lekkage in de afvoerleiding
• Defecte drukschakelaar.
• Onvoldoende spanning.
• Verstopte kleppen in dømpkop.

LAGE STROOM EN DRUK

• Luchtlek bij de inlaat van de pomp.
• Ophoping van vuil in de pomp of leidingen.
• Versleten pomplager (mogelijk gepaard gaand met hard geluid).
• Doorboord middenrif.
• Defecte motor.

LUIDRUCHTIG

Controleer of de montagevoetjes niet te strak zijn aangedrukt. Is het montageoppervlak flexibel? Zo ja, dan kan er ruis ontstaan.

-Controleer op losse koppen/schroeven.

-Als de pomp is aangesloten met een stijve buis, kan deze gemakkelijker geluid overbrengen.

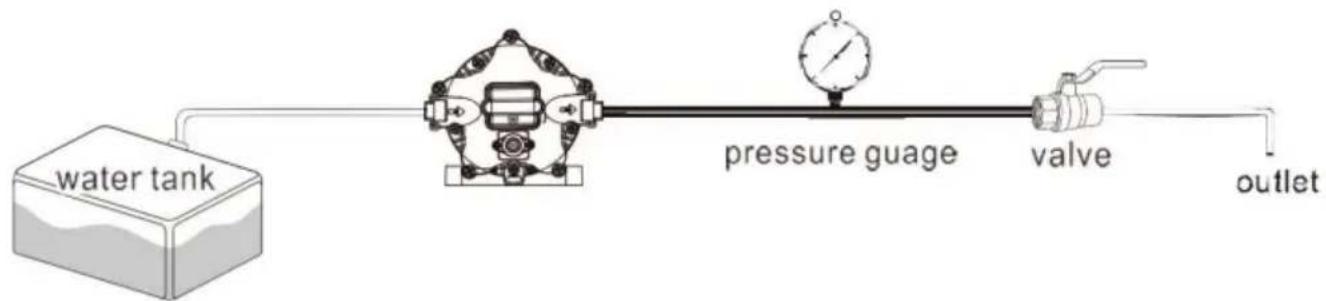

GEBRUIK HET VOLGENDE PROCES OM DE UITSCHAKEL- EN BYPASS-DRUKKEN

1. Installeer de pomp zoals op abbeelding

HET AFSTELLEN VAN DE BYPASS-KLEP ENRUKSCHAKELAAR

TIP: Bypass-afstelling moet worden uitgevoerd door een professionele technicus met behulp van een geschikte meter en apparatuur. Zonder de juiste apparatuur, kan de klep of schakelaar verkeerd afstellen, waardoor de pomp niet goed werkt (zie Let op (zie hieronder).

Over de bypassklep

De pomp maakt gebruik van een veerbelaste bypassklep om een soepele werking te behouden

Naarmate de watervraag stijgt en daalt. Wanneer een kraan wordt opengedraaid, levert de pomp de volledige waterstroom, dus de bypassklep is gesloten. Maar wanneer er weinig tot geen watervraag is, gaat de bypassklep open om water terug te laten stromen van de uitlaat naar de inlaat, waardoc er een constante waterstroom in de pomp blijft, vrijwel zondel

DE UITSCHAKELDRUK VAN DE POMRANPASSEN:

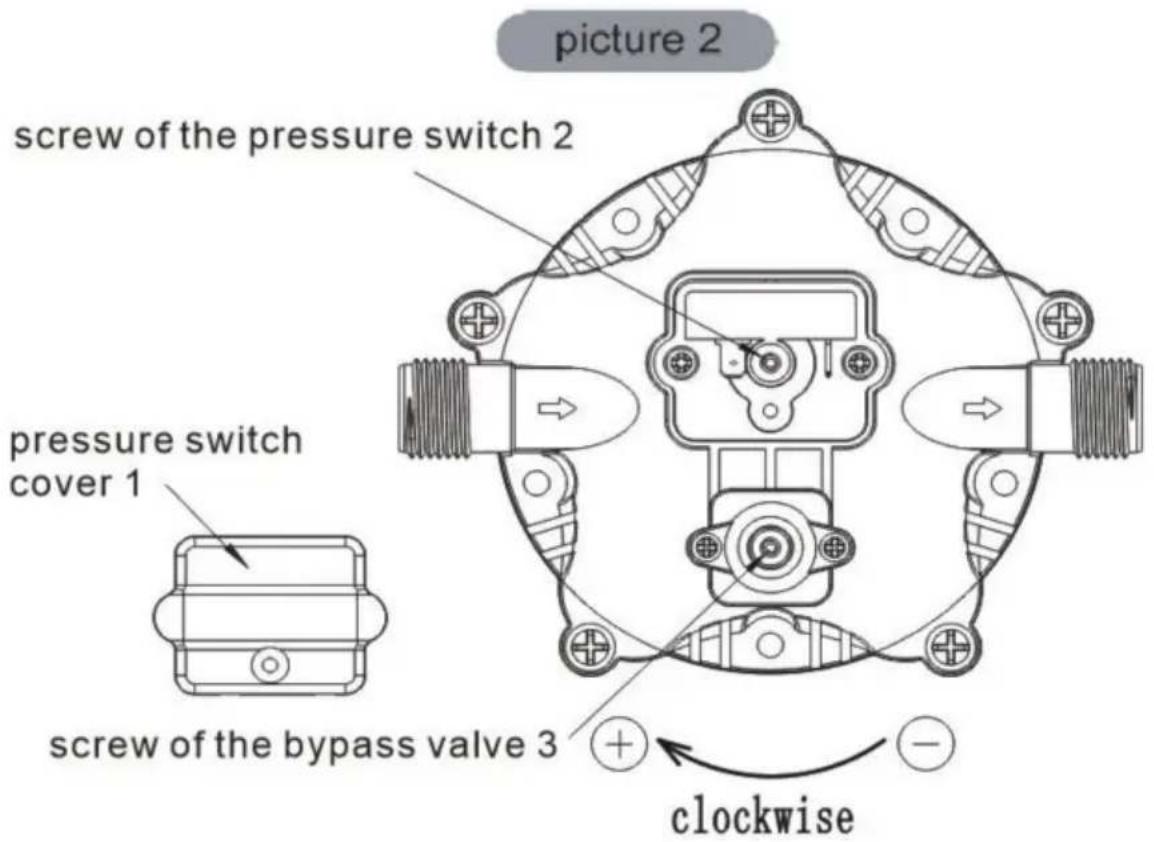

Stap 1: Verwijder de kap van de drukschakelaar (nr. 1)

Stap 2: Stel de drukregelschroef (serienummer 2) van de drukschakelaar nauwkeurig af met een 2 mm sleutel. Als u de druk wilt verhogen, draait u deze met de klok mee, als u de druk wilt verlagen, draait u deze tegen de klok in.

Stap 3: Nadat u de druk van de drukschakelaar hebt afgesteld, moet u de druk van de bypassklep dienovereenkomstig aanpassen. Gebruik een 2 mm sleutel om de schroeven van de bypassklep (serienummer 3) nauwkeurig af te stellen. Wilt u de druk verhogen, draai dan met de klok mee, wil u de druk verlagen, draai dan tegen de klok in.

Stap 4: Plaats de afdekking van de drukschakelaar10nr.

VOORZICHTIGHEID:

De drukinstelling voor volledige bypass moet minimaal 8 psi hoger zijn dan de afsluitdruk van de pomp. Als de schakelaar en de bypass te dicht bij elkaar staan, kunnen de bypass en de afsluitdrul van de schakelaar elkaar overlappen en schakelt de pomp niet uit.

Raadpleeg een professionele technicus als de bypass nodig is afstelling. Een onjuiste afstelling van de bypass kan de pomp beschadigen. De bypass is vooraf ingesteld voor een optimale werking van de pomp. Als uw Als de toepassing om een andere instelling voor de bypass vraagt, kunt u deze wijzigen zelf. Draai de schroef voorzichtig vast om de waarde te verhogen of los te draaien. de minimale werkdruk van de bypasslagen.

VOORZICHTIGHEID

Volg de gebruiksaanwijzing om het product te installeren. Elke actie buiten de aanbevelingen in deze handleiding kan schade aan de pomp.

*Er zijn kleine wijzigingen in de nummers die in de gebruikershandleiding opgeijnomen zonder voorafgaande kennisgeving.
