BRUKSANVISNING NMDP52-G55-70-12 Vevor

Teknisk support och garanticertifikat

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskräftiger. "Spara hälften", "Halv priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av de besparingar du kan göra genom att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det täcker alla kategorier av verktyg som vi erbjuder. Vi påminner dig om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften jämfört med de stora toppmärkena.

MODELL: NMDP52-G50-70-12/NMDP52G55-70-12

Har du frågor om produkten? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste användaren läsa instruktionerna. manualen noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i EU-direktivet2012/19/EU. Symbolen som visar en överstruken soptunnaindikerar att produkten kräver separatophämtning iEuropeiska unionen. Detta gäller produkten och alla tillbehörmärkta med denna symbol. Produkter som är märkta som sådana kanske inte ärkastas med vanligt hushållsavfall, men måste tas tillen insamlingsplats för återvinning av elektriska och elektroniska apparater.

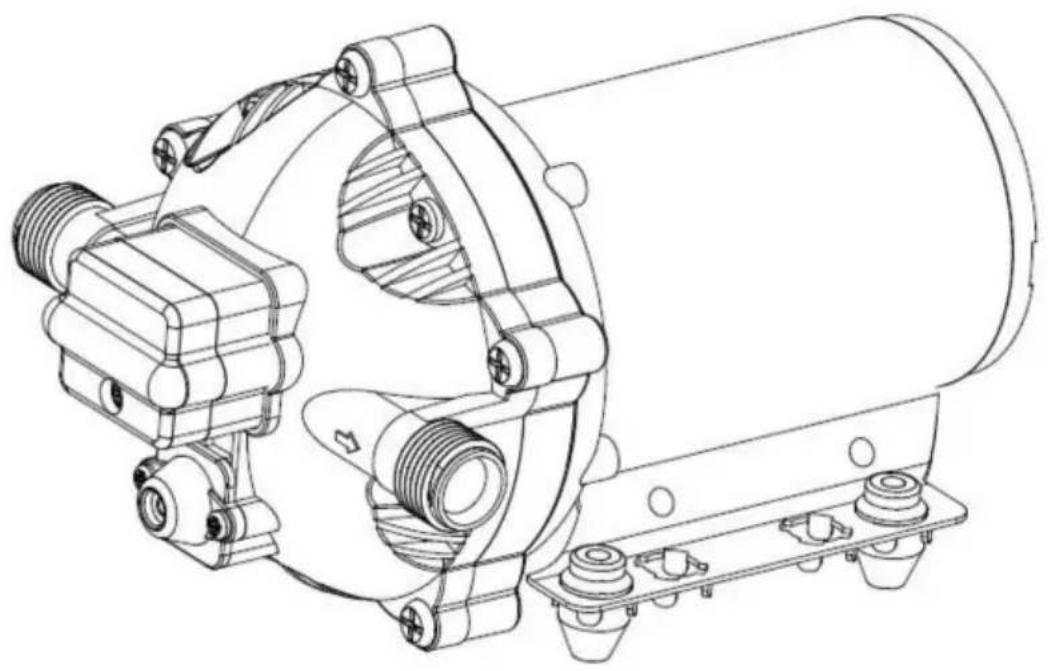

52-serien är en ekonomisk arbetshäst och konstruerad för flexibilitet.

5-kammarserien är vår kraftiga vattenpump. Den ger hög volym

vattenflöde med reducerat pumpcykling, tack vare den stora femkammarsugningen membran. Med on-demand-omkopplaren, 5.0GPM eller 5.5GPM, och 70 PSI, den 52-serien kommer att uppfylla dina speciella krav med positiv förutsägbarhet prestanda. Med en inbyggd bypass-funktion kan 52-serien minska snabba cykling och låt vattnet rinna tillbaka från utloppssidan till inloppssidan av pump. Vi erbjuder även en mängd olika lättanslutna kopplingarfibeh

PRODUKTSPECIFIKATIONER

Egendom	Specifikationer
	NMDP52-G50-70-12	NMDP52-G55-70-12
Nominell spänning	12V	12V
Nominellt tryck	70 PSI	70 PSI
Antal kammare	5 st	5 st
Maxflöde	5,0 GPM	5,5 GPM
Inlopps-/utloppsdiameter	1/2" MNPT	1/2" MNPT

En otrolig funktionslista, högkvalitativa komponenter plus fantastisk prestanda.

Femkammarpumpens högvolymsdesign, driven av en kraftig motor, producerar flödeshastigheter på 5,0 GPM eller 5,5 GPM, kan självsugande pump upp till 1,8 meter vertikalt och kan köras torr, vilket gör den till den ledande leverantören av pris-prestanda-lösningar. Denna pump erbjuder också en mängd olika lättanslutna kopplingar ötter.

DRAG

-5-kammarmembranpump

• Kontinuerlig tjänstgöring
• Monteringsmönster enligt industristandard

- Kan köras torrt för normala arbetsbelastningar

• Automatisk: styrd av tryckbrytare
  -Självgrundande
  · Tyst drift
• Antändningsskyddad bypass: minskacyjking

ANVÄNDNINGAR

• Tryckvattensystem för yacht/husbil/husvagn
• Sprutanordningar (fordonsmonterade sprutor, elektriska sprutor)
• Rengöringsmaskiner Luftfuktare Vattenrening, medicinska apparater
• Fyllning av mat och dryck och vätskeöverföring

·Solvattensystem

-Andra trycksättningssystem

INSTALLATION

Material

1. Membranpump med tillhörande tillbehör 2. (minst)

delar av flexibel, förstärkt slang, med en tryckhållfasthet på dubbelt så mycket som inloppets tryck (slangen måste ha en diameter på minst 1/2" D) 3. Slangklämmor och

skruvar i rostfritt stål

1. skruvar för att fästa pumpen pånteringsytan

1 elektrisk avstängningsbrytare

1 säkring

1 skruvmejsel

1 starkt skärverktyg för slangar (om så önskas) teflontejp eller tätningsmedel

Installation

1. Pumpen kan monteras i valfri position. Om den monteras vertikalt kommer pumpen att huvudet ska vara i nedåtriktat läge för att undvika läckage in i motorhöljet. i händelse av ett fel.

2. Fäst fötterna, men tryck inte ihop dem. Dra åt fästena för hårt skruvar kan minska deras förmåga att avleda buller och vibrationer.

3. Inlopps- och utloppsslangarna måste vara 1/2" (13 mm) förstärkta slangar med ID-profil. diametern på grenledningar och individuella matningsledningar från uttaget bör inte vara n/a mindre än 10 mm.

4. Rörledningsförslutning av systemet med högt tryck (2 x pumpkapacitet), flätad, flexibel slangar för att minimera vibrationer/buller.

5. Applicera inte inloppstryck över 30 psi. Försök generellt att undvika inloppstrycket helt.

6. Undvik alla veck eller kopplingar som kan orsaka alltför stora begränsningar.

7. Silen ska vara fäst på inloppssidan.

8. Beslagen måste vara säkrade för att undvika läckage

9. Använd klämmor i båda ändar av slangen för att förhindra luftläckage in i vattenledningen.

10. Om en backventil installeras i rörsystemet måste den ha en spricka ett tryck på högst 2 psi.

11. Om du applicerar tätningsmedel eller VVS-tejp, var försiktig så att du inte drar åt för hårt, eftersom de kan sugas in.

12. Denna pump ska kopplas till en egen dedikerad krets. Anslut pluskabeln (röd) till batteriets pluspol och den negativa kabeln (svart) till batteriets negativa pol.

13. Installera en strömbrytare på en lättåtkomlig plats för att styra strömmen till pumpen. Stäng av pumpen när den inte används under längre perioder eller när tanken är tor är tom.

14. Den elektriska kretsen bör skyddas med ett överströmsskydd

NYCKEL	Beskrivning	Kvantitet
1	Tryckbrytare	1
2	Membran av tryckbrytare	1
3	Bypassventil	1
4	Pumphuvud	1
5	Membran	1
6	Järnfötter-gruppen	1
7	Motor	1

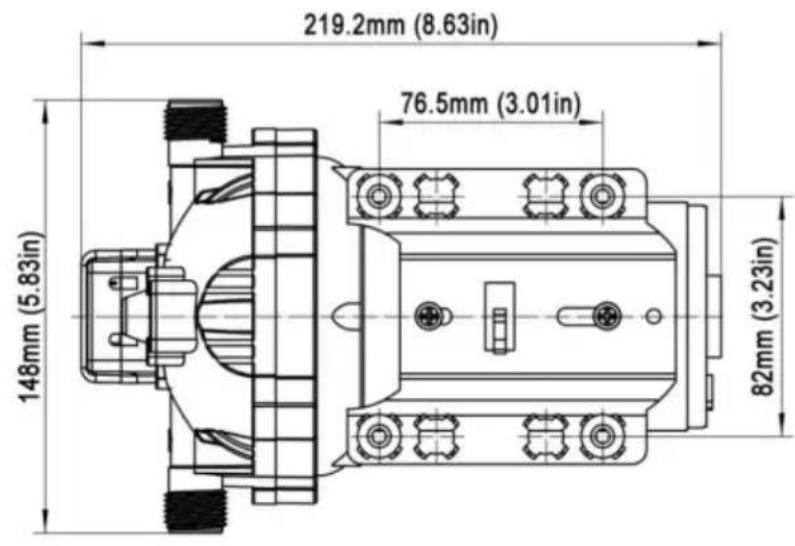

PRODUKTSTORLEK

- Kontrollera ledningar för böjningar.

-VVS-ledningar eller rördelar kan vara för små.
- Rengör kranar och filter.
- Kontrollera att kopplingarna är täta för luftläckor.

FLYTNING MEN MOTORN FUNGERAR - INGEN PUMP

ANSVARSFRIHET

-Begränsad i intags- eller utloppsledning.

·Luftläcka i insugningsledningen.

- Den initiala strömförsörjningen räcker inte för att starta motorn ordentligt.

-Skräp täpps till i ventilerna.

-Spricka i pumphuset.

MOTORN GÅR INTE PÅ

• Lösa eller felaktiga ledningar.
• Pumpkretsen är strömlös.
• Trasig säkring.
• Trasig tryckbrytare.
• Defekt motor.

Pumpen stängs inte av efter att alla armaturer är stängda

• Punkterat diafragma.
• Läckage i utloppsledningen
• Defekt tryckbrytare.
• Otillräcklig spänning.
• Tilltäppta ventiler i pumphuvudet.

LÅGT FLÖDE OCH TRYCK

• Luftläcka vid pumpens insug.
• Ansamling av skräp inuti pumpen eller rören.
• Slitet pumplager (eventuellt åtföljt av högt ljud).
• Punkterat diafragma.
• Defekt motor.

BULLRIG

- Kontrollera om monteringsfötterna är för hårt ihoptryckta. -Är monteringsytan flexibel? Om så är fallet kan det orsjaka

-Kontrollera om det finns lösa skruvavuden.

- Om pumpen är ansluten till ett styvt rör kan den lättare avge ljud.

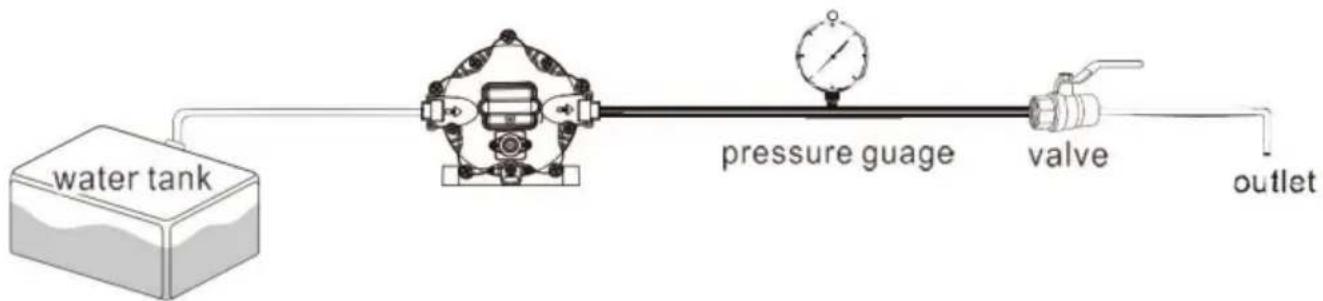

ANVÄND FÖLJANDE PROCESS FÖR ATT JUSTERA AVSTÄNGNINGEN OCH BY-PASS-TRYCK

1. Installera pumpen som på bilden

JUSTERING AV BYPASSVENTIL OCH TRYCKBRYTARE

TIPS: Bypassjustering bör utföras av en professionell tekniker

med hjälp av rätt mätare och utrustning. Utan rätt utrustning kan du

kan feljustera ventilen eller brytaren vilket gör att pumpen inte fungerar korrekt (se Varning nedan).

Om bypassventilen

Pumpen använder en fjäderbelastad bypassventil för att upprätthålla jämn prestanda

allt eftersom vattenbehovet ökar och minskar. När en kran öppnas ger pumpen fullt vattenflöde, så bypassventilen stängs. Men när det finns lite eller inget vattenbehov öppnas bypassventilen för att låta vatten flöda tillbaka från utloppssidan till inloppssidan, vilket upprätthåller ett jämnt vattenflöde i pumpen med nästan ingencykling.

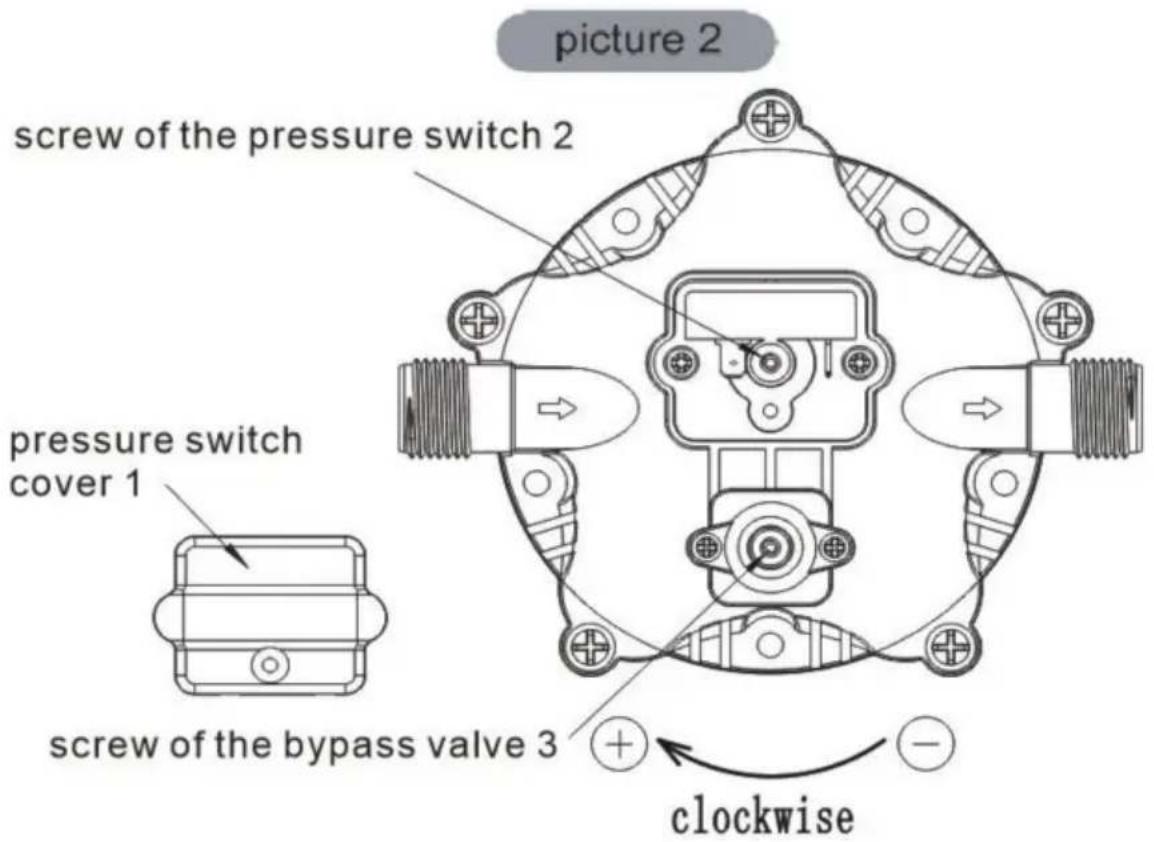

JUSTERING AV PUMPENS AVSTÄNGNINGSTRYCK:

Steg 1: Ta bort tryckbrytarens lock (nr 1)

Steg 2: Finjustera tryckjusteringsskruven (serienummer 2) på tryckbrytaren med en 2 mm nyckel.

Om du vill öka trycket, vrid den medurs, om du vill minska trycket, vridtuden

Steg 3: Efter att trycket på tryckbrytaren har justerats, bör trycket på bypassventilen justeras därefter.

Använd en 2 mm nyckel för att finjustera bypassventilens skruvar (serienummer 3). Om du vill öka trycket, vrid den medurs, om du vill minska trycket, vriöndens.

Steg 4: Montera tryckbrytarens lock (nr 1)

FÖRSIKTIGHET:

Tryckinställningen för full bypass måste vara minst 8 psi högre än pumpens avstängningstryck. brytaren och bypass-enheten justeras för tätt kan bypass- och brytaravstängningen överlappa varandra och pumpen stängs inte av.

Om

Kontakta en professionell tekniker om bypass-funktionen behöver Felaktig justering av bypass-röret kan skada pumpen.

Bypass-funktionen är förinställd för optimal drift av pumpen. Om din Om applikationen kräver en annan inställning för förbikopplingen kan du ändra den dig själv. Dra försiktigt åt skruven för att öka eller lossa skruven till minska bypassens lägstdriftstryck.

FÖRSIKTIGHET

Följ bruksanvisningen för att installera produkten. Alla åtgärder annat än vad som rekommenderas i denna manual kan orsaka skador på pump.

*Det finns några mindre ändringar av numren som ingår i användarmanualen. utan föregående meddelande.
