Un cavallo di battaglia economico, la serie 52 è progettata per la flessibilità.

La serie a 5 camere è la nostra pompa per acqua per impieghi gravosi. Fornisce un volume eleva flusso d'acqua con cicli di pompaggio ridotti, grazie alla grande camera a cinque camere diaframma. Con l'interruttore on-demand, 5,0 GPM o 5,5 GPM e 70 PSI, il La serie 52 soddisferà le vostre esigenze speciali con risultati positivi e prevedibili prestazioni. Grazie alla funzione di bypass integrata, la serie 52 può ridurre i rapidi ciclare e consentire all'acqua di fluire indietro dal lato di uscita al lato di ingresso dell' pompa. Offriamo anche una varietà di raccordi e filtri faciollegare.

SPECIFICHE DEL PRODOTTO

Proprietà	Specifiche
	NMDP52-G50-70-12	NMDP52-G55-70-12
Tensione nominale	12V	12V
Pressione nominale	70 psi	70 psi
Numero dicamera	5 pezzi	5 pezzi
Portata massima	5,0 GPM	5,5 GPM
Diametro di ingresso/uscita	1/2" MNPT	1/2" MNPT

Un elenco di funzionalità incredibile, componenti di alta qualità e prestazioni sorprendenti.

Il design ad alto volume a cinque camere, azionato da un motore per impieghi gravosi, produce portate di 5,0 GPM o 5,5 GPM, è in grado di autoadescare fino a 6 piedi verticali e può funzionare a secco, rendendola leader nel rapporto prezzo/prestazioni. Questa pompa offre anche una varietà di raccordi e filtri facili da collegare.

CARATTERISTICHE

·Pompa a membrana a 5 camere

-Servizio continuo

- Schema di montaggio standard industriale

- Funziona a secco per carichi di lavoro normali

-Automatico: controllato da pressostato

·Autoadescante

- Funzionamento silenzioso

- Bypass protetto dall'accensione: riduceciclo

APPLICAZIONI

-Sistema idrico pressurizzato per yacht/camper/roulotte

- Apparecchi per irrorazione (irroratrici montate su veicoli, irroratrici elettriche)

•Macchine per la pulizia, umidificatori, purificazione dell'acqua, apparecchiature mediche

•Riempimento di bevande alimentari e trasferimento di liquidi

·Sistema solare per l'acqua

- Qualsiasi altro sistema diressurizzazione

INSTALLAZIONE

Materiali

1. pompa a membrana con relativi accessori 2. (almeno)

pezzi di tubo flessibile rinforzato, con resistenza al collasso pari al doppio della pressione di collasso in ingresso (il tubo deve avere un diametro minimo di 1/2"D) 3. fascette stringitubo e viti in acciaio inossidabile

1. viti per fissare la pompa alla superficienoditaggio

1 interruttore di interruzione elettrica

1 fusibile

1 cacciavite

1 utensile da taglio robusto per tubi (se desiderato) Nastro in teflon o sigillante

Impostare

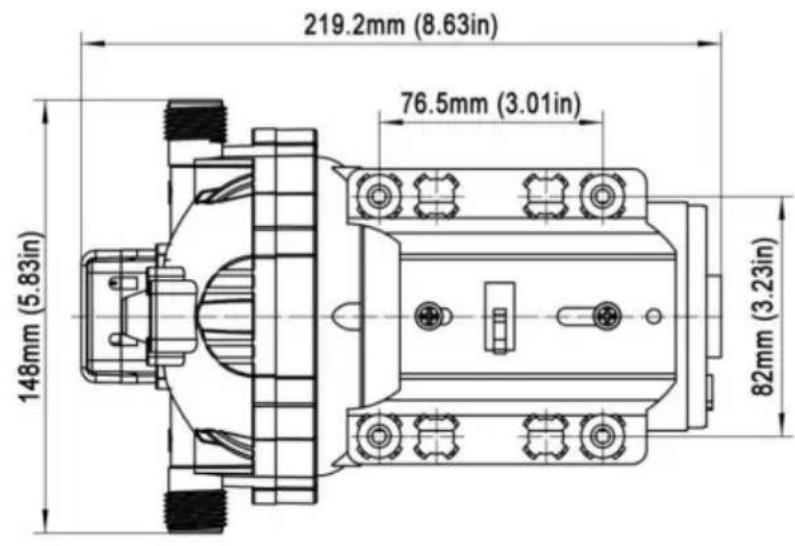

1. La pompa può essere montata in qualsiasi posizione. Se montata verticalmente, la pompa la testa deve essere in posizione abbassata per evitare perdite nell'alloggiamento del motore in caso di malfunzionamento.
2. Fissare i piedini, ma non comprimeri. Stringere eccessivamente i fissaggi le viti possono ridurre la loro capacità di dissipare rumore e vibrazioni.
3. I tubi di ingresso e di uscita devono essere tubi rinforzati da 1/2" (13 mm) ID.

il diametro del ramo e delle singole linee di alimentazione dalla presa non deve essere più piccolo di 3/8"(10 mm).

1. Collegare il sistema utilizzando un tubo flessibile intrecciato ad alta pressione (2 volte la potenza della pompa) tubi per ridurre al minimo vibrazioni/rumore.
2. Non applicare una pressione di ingresso superiore a 30 psi. In generale, cercare di evitare qualsiasi pressione di ingresso completamente.
3. Evitare qualsiasi piegatura o raccordo che possa causare eccessive restrizioni.
4. Il filtro deve essere fissato sul lato di ingresso.
5. I raccordi devono essere fissati per evitare perdite
6. Utilizzare fascette su entrambe le estremità del tubo per evitare perdite d'aria nella linea dell'acqua.
7. Se nell'impianto idraulico è installata una valvola di ritegno, questa deve avere una fessurazione pressione non superiore a 2 psi.
8. Se si applica un sigillante o un nastro idraulico, fare attenzione a non stringere eccessivamente, poiché potrebbe essere risucchiato.
9. Questa pompa deve essere cablata su un circuito dedicato. Collegare il cavo positivo (rosso) al terminale positivo della batteria e al negativo filo (nero) al terminale negativo della batteria.
10. In un luogo facilmente accessibile, installare un interruttore per controllare l'elettricità al pompa. Spegnere la pompa quando non viene utilizzata per lunghi periodi o quando il serbatoio è vuoto.
11. Il circuito elettrico deve essere protetto con una protezione da sovracorrente

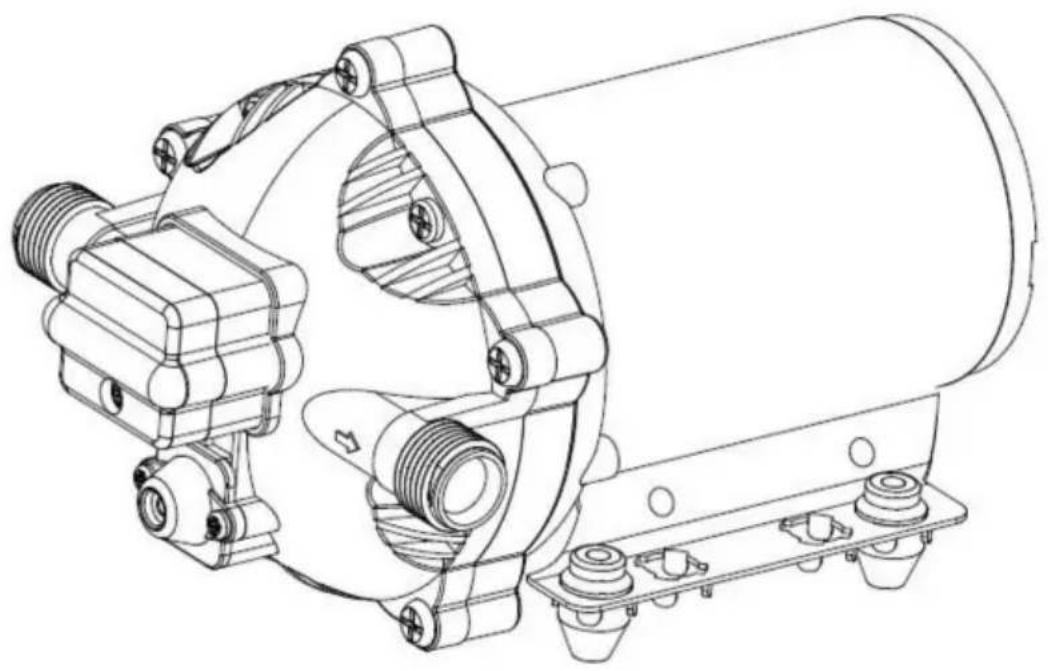

CHIAVE	Descrizione	Quantità
1	Pressostato	1
2	Diaframma del pressostato	1
3	Valvola dibypass	1
4	Testa della pompa	1
5	Diaframma	1
6	Gruppo Piedi di Ferro	1
7	Motore	1

RISOLUZIONE DEI PROBLEMI

FLUSSO PULSANTE - LA POMPA SI ACCENDE ESEGNE

- Controllare che le linee non siano piegate.

·Le tubazioni idrauliche o i raccordi potrebbero essere troppo piccoli.

·Pulire rubinetti e filtri.

- Verificare la tenuta dei raccordi per eventuali perdite d'aria.

- Limitato nella linea di aspirazione o di scarico.

-Perdita d'aria nella linea di aspirazione.

- Membrana della pompa forata

·L'amperaggio iniziale non è sufficiente per avviare il motore in modo adeguato.

- I detriti ostruiscono le valvole.

-Crepa nell'alloggiamento dellapompa.

IL MOTORE NON SACCENDE

· Cablaggio allentato o non corretto.
- Il circuito della pompa non è alimentato.
- Fusibile bruciato.
- Pressostato guasto.
- Motore difettoso.

LA POMPA NON SI SPEGNE DOPO CHE TUTTI GLI APPARECCHI SONO STATI CHIUSI

• Diaframma perforato.
- Perdita nella linea di scarico
- Pressostato difettoso.
- Tensione insufficiente.
- Valvole ostruite nella testa della pompa.

BASSO FLUSSO E PRESSIONE

• Perdita d'aria all'aspirazione della pompa.
• Accumulo di detriti all'interno della pompa o dell'impianto idraulico.
• Cuscinetto della pompa usurato (eventualmente accompagnato da forte rumore).
  • Diaframma perforato.
• Motore difettoso.

RUMOROSO

- Controllare se i piedini di montaggio sono troppo compressi. -La superficie di montaggio è flessibile? In tal caso, potrebbe causare rumore.

- Controllare che non vi siano viti/testa allentate.

-Se la pompa è collegata a un tubo rigido, il rumore potrebbe essere trasmesso più facilmente. UTILIZZARE IL SEGUENTE PROCESSO PER REGOLARE LO SPEGNIMENTO E PRESSIONI DI BY-PASS


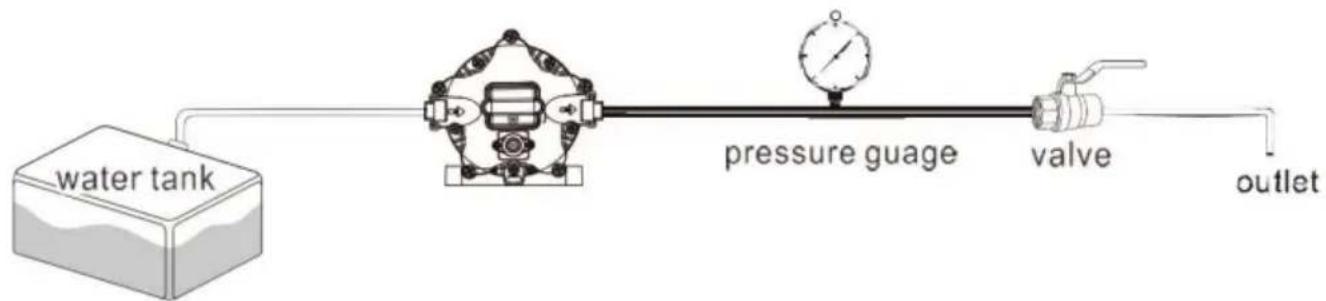

1. installare la pompa come in figura

REGOLAZIONE DELLA VALVOLA DI BYPASS E DEL PRESSOSTATO

SUGGERIMENTO: la regolazione del bypass deve essere eseguita da un tecnico professionista utilizzando un calibro e un'attrezzatura adeguati. Senza l'attrezzatura adeguata,

potrebbe regolare male la valvola o l'interruttore causando il malfunzionamento della pompa (vedere Attenzione qui sotto).

Informazioni sulla valvola di bypass

La pompa utilizza una valvola di bypass a molla per mantenere prestazioni fluide

Quando la richiesta d'acqua aumenta e diminuisce, la pompa eroga la piena portata d'acqua, quindi la valvola di bypass è chiusa. Ma quando la richiesta d'acqua è minima o nulla, la valvola di bypass si apre per consentire all'acqua di fluire dal lato di uscita al lato di ingresso, mantenendo un flusso d'acqua costante all'interno della pompa, praticamente serziali.

REGOLAZIONE DELLA PRESSIONE DI SPEGNIMENTO DELLA POMPA:

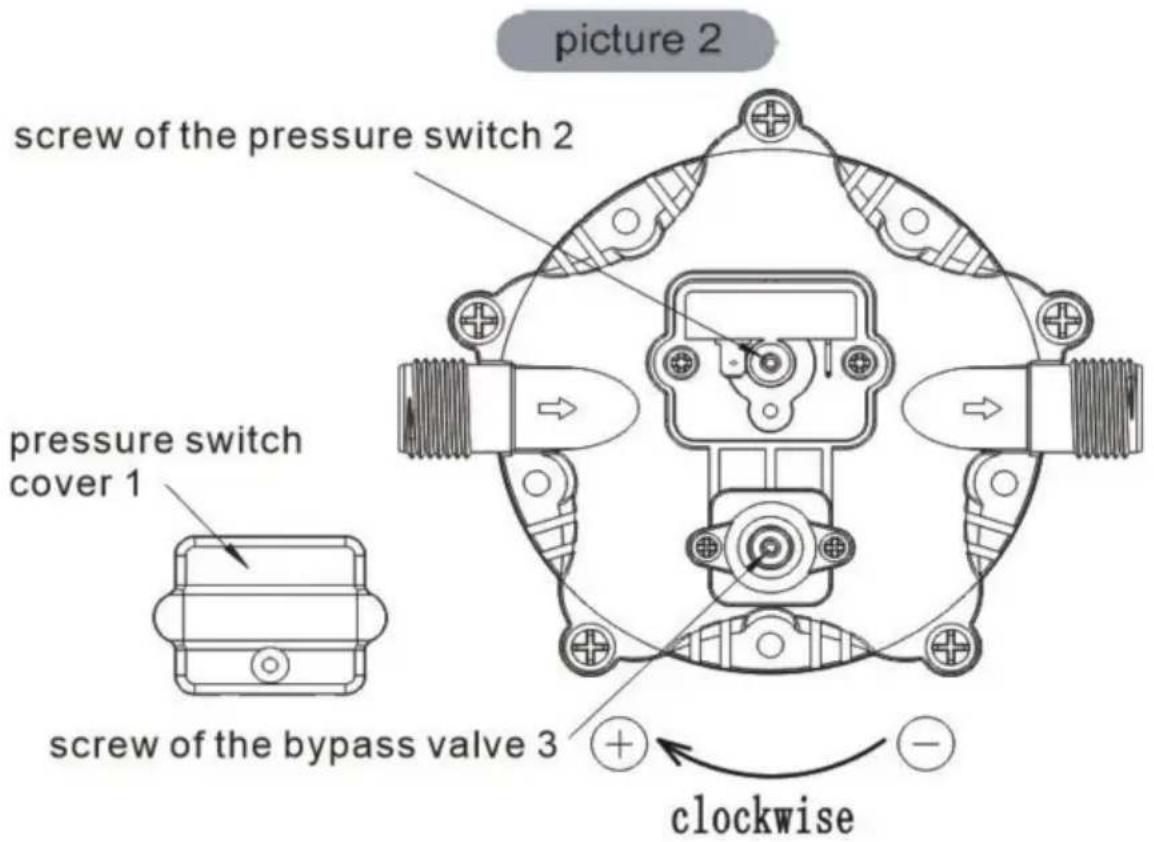

Fase 1: rimuovere il coperchio del pressostato (n. 1)

Fase 2: Regolare con precisione la vite di regolazione della pressione (numero di serie 2) del pressostato con una chiave da 2 mm; se si desidera aumentare la pressione, ruotarla in senso orario, se si desidera diminuirla, ruotarla in senso antiorario.

Fase 3: Dopo aver regolato la pressione del pressostato, regolare di conseguenza anche la pressione della valvola di bypass. Utilizzare una chiave da 2 mm per regolare con precisione le viti della valvola di bypass (numero di serie 3); per aumentare la pressione, ruotarla in senso orario, per diminuirla, ruotarla in sensantiorario.

Fase 4: Installare il coperchio del pressostato (n. 1)

ATTENZIONE:

La pressione impostata per il bypass completo deve essere almeno 8 psi superiore alla pressione di arresto della pompa. Se l'interruttore e il bypass vengono regolati troppo vicini, l'arresto del bypass e dell'interruttore potrebbero sovrapporsi e la pompa non si spegnerà.

INFORMAZIONI SULLA BYPASS

Si prega di consultare un tecnico professionista nel caso in cui sia necessario il bypass regolazione. Una regolazione impropria del bypass può danneggiare la pompa. Il bypass è preimpostato per un funzionamento ottimale della pompa. Se il tuo l'applicazione richiede un'impostazione diversa per il bypass, è possibile modificarla te stesso. Stringere con attenzione la vite per aumentare o allentare la vite per diminuire la pressione minima di esercizio bypass.

ATTENZIONE

Si prega di seguire il manuale di istruzioni per installare il prodotto. Qualsiasi azione al di fuori di quanto raccomandato nel presente manuale può causare danni al pompa.

*Ci sono piccole modifiche ai numeri inclusi nel manuale utente senza preavviso.
