BEDIENUNGSANLEITUNG STAR_ATFE_13 Fromm & Starck

CORNER ELECTRIC SIT STAND DESK FRAME

STAR_ATFE_13

USER MANUAL

BEDIENUNGSANLEITUNG

INSTRUKCJA OBSŁUGI

NÁVOD K POUŽITÍ

MANUEL D'UTILISATION

ISTRUZIONI PER L'USO

Beschreibung des Parameters	Wert des Parameters
Bezeichnungen des Produktes	ELEKTRISCHER ECKTISCHRAHMEN
Modell	STAR_ATFE_13
Versorgungsspannung [V~] / Frequenz [Hz]	230/50
Nennleistung [W]	450
Schutzklasse	II
Abmessungen (Breite x Tiefe x Höhe) [mm]	Linke Seite: 902x680x692Rechte Seite: 1103x680x692
Gewicht [kg]	44,95
Anzahl der Schreibtischbeine	3
Max. Belastung [kg]	150
Einstellbereich der Höhe [mm]	692–1184
Einstellbereich der Breite [mm]	Linke Seite: 902–1500Rechte Seite: 1103–1900
Maximaler Anhub [mm]	492
Arbeitszyklus*: in Betrieb / Pause [min]	2/18
MaximaleEinstellungsgeschwindigkeit [mm/s]	27

*ACHTUNG: Nach jeweils 2 Minuten Dauerbetrieb des Motors muss eine Pause von mindestens 18 Minuten eingelegt werden, damit das Gerät abkühlen kann.

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Erläuterung der Symbole

CE	Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.
	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Recycelbares Produkt.
	ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer jeweiligen Situation (allgemeines Warnzeichen).
	ACHTUNG! Warnung vor elektrischer Spannung!
	Schutzklasse II / Schutz durch doppelte Isolierung.
	Nur zur Verwendung in geschlossenen Räumen.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder „Produkt“ in der Gebrauchsanweisung bezieht sich auf: ELEKTRISCHER ECKTISCHRAHMEN.

2.1. Elektrische Sicherheit

a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und passende Steckdosen vermindern das Risiko eines Stromschlags.

b) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.

c) Benutzen Sie das Netzkabel nicht zweckentfremdet. Benutzen Sie das Kabel nicht, um das Gerät zu transportieren oder den Stecker herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.

d) Falls die Nutzung des Geräts in einer feuchten Umgebung nicht verhindert werden kann, muss ein Fehlerstrom-Schutzschalter (RCD) verwendet werden. Die Verwendung eines RCDs verringert das Risiko eines Stromschlags.

e) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder offensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.

f) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät nicht auf nassen Oberflächen.

2.2. Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.

b) Falls Beschädigungen an dem Gerät festgestellt werden oder Unregelmäßigkeiten bei dem Betrieb, muss das Gerät umgehend

ausgeschaltet werden und dieser Umstand muss einer autorisierten Person mitgeteilt werden.
c) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!
e) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu löschen.
f) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
g) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
h) Bei der Verwendung dieses Geräts mit anderen Geräten beachten Sie auch an andere Gebrauchsanweisungen.

2.3. Persönliche Sicherheit

a) Das Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten psychischen, sensorischen und geistigen Funktionen oder ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Gerät zu bedienen ist.
b) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu ihrem Benutzen fähig und entsprechend geschult sind und die diese Bedienungsanleitung gelesen und verstanden haben und im Rahmen der Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
c) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.4. Sichere Verwendung des Geräts

a) Überlasten Sie das Gerät nicht. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für die es entwickelt wurde, besser und sicherer.
b) Benutzen Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht korrekt funktioniert (sich nicht ein- und ausschalten lässt). Geräte, die nicht über einen Schalter gesteuert werden können, sind unsicher, dürfen nicht betrieben werden und müssen repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungs- und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahme verringert das Risiko eines versehentlichen Einschaltens.

d) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen auf, die nicht mit dem Gerät oder dieser Anleitung vertraut sind. Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr dar.
e) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren.
f) Halten Sie das Gerät von Kindern fern.
g) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.
h) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
i) Beim Transport und dem Tragen des Geräts vom Lagerort zum Einsatzort sind die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
j) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Geräts führen.
k) Bewegliche Teile oder Zubehör dürfen nicht berührt werden, sofern das Gerät nicht ausgeschaltet ist.
I) Das Verschieben, Verstellen und Drehen des Geräts bei laufendem Betrieb ist untersagt.
m) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
n) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.
o) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
p) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
q) Überlasten Sie das Gerät nicht.
r) Die Überschreitung der zulässigen Belastung kann zu Beschädigungen des Produkts führen.
s) Eine unsachgemäße Verwendung des Produkts, wie z. B. das Sitzen auf einer Tischplatte, kann eine Beschädigung des Produkts und/oder Verletzungen zur Folge haben.
t) Das Sitzen auf der Tischplatte ist untersagt, um schwerwiegende Verletzungen zu vermeiden.

u) Es ist verboten, sich während der Einstellung unter der Schreibtischkonstruktion zu bewegen oder darunter zu liegen. Es ist untersagt, sich auf das Schreibtischgestell zu setzen oder darauf zu stehen. Während der Einstellung muss mit besonderer Vorsicht vorgegangen werden.

v) Es muss regelmäßig überprüft werden, ob der Einstellungsmechanismus des Schreibtisches korrekt funktioniert und eventuelle Hindernisse, die die effiziente Höheneinstellung blockieren, müssen beseitigt werden.

w) Es muss darauf geachtet werden, dass die verlegten Kabel sowie die Anschlüsse und Stecker die Verwendung des Produkts nicht beeinträchtigen.

x) Während der Einstellung der Schreibtischhöhe muss sichergestellt werden, dass die verlegten Kabel ausreichend lang sind. Zu kurze Kabel und Anschlüsse können die Höheneinstellung erschweren oder andere Geräte beschädigen.

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Nutzungshinweise

Das Produkt ist für das Halten und die Höheneinstellung des Schreibtischblattes bestimmt.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Benutzer.

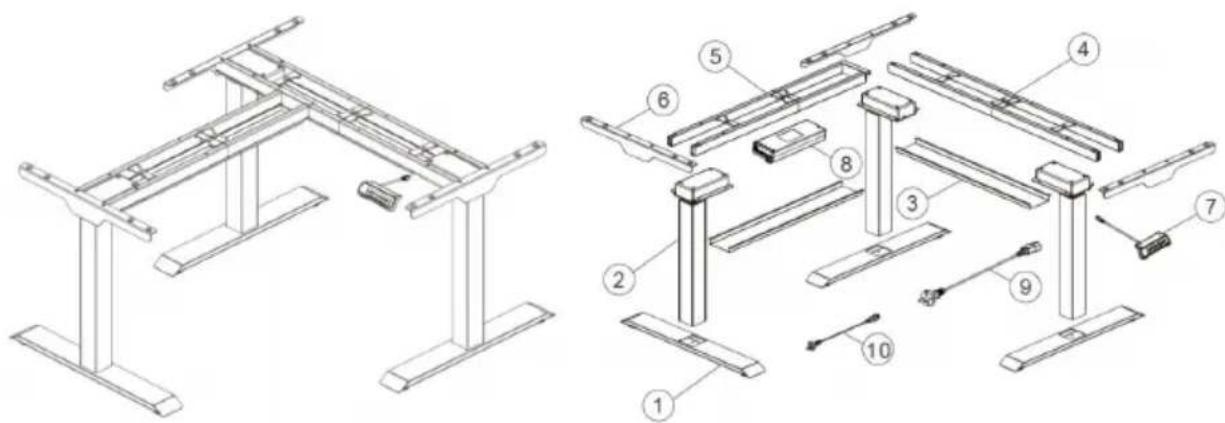

3.1. Beschreibung des Geräts

Nr.	Abbildung	Name	Anzahl
1		Fuß	3
2		Hubsäule	3
3		Kabelkanal	2
4		Querbalken	1
5		Stützbalken	1
6		Seitenstütze	3
7		Steuerung	1
8		Steuerkasten	1
9		Versorgungsleitung	1
10		Signalkabel	1

Zubehörliste

Nr.	Abbildung	Typ	Anzahl
A		M6	6
B		M6	8
C		M6	12
D		M6	16
E		St4.2	24
F		Innensechskantschlüssel 4x4mm	1

3.2. Vorbereitung für den Betrieb

POSITIONIERUNG DES GERÄTS

Die Umgebungstemperatur darf 40°C und die relative Luftfeuchtigkeit darf 85 % nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute Luftzirkulation gewährleistet ist. Das Gerät muss von heißen Oberflächen ferngehalten werden. Das Gerät muss immer auf einer ebenen, stabilen, sauberen, feuerbeständigen und trockenen Oberfläche verwendet werden.

Das Gerät sollte so aufgestellt werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild übereinstimmt!

ZUSAMMENBAU DES GERÄTS

Bevor der Zusammenbau des Geräts begonnen wird, muss eine entsprechende Fläche vorbereitet und abgesichert werden. Die Verwendung einer Schutzmatte oder -unterlage wird empfohlen, um Kratzer auf dem Fußboden oder Produkt zu vermeiden.

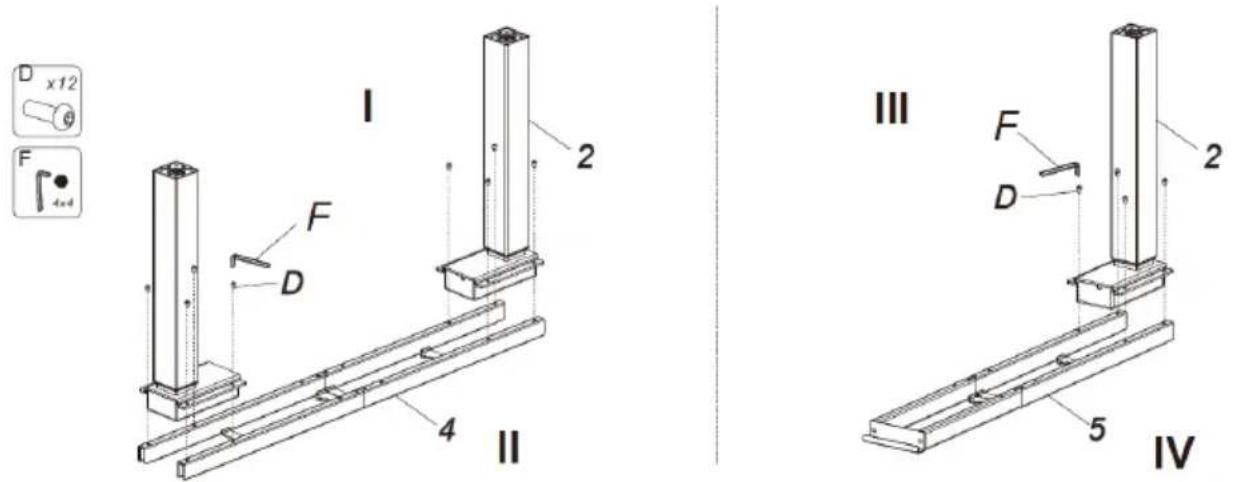

Schritt 1

I 2 F D 4 II III F 2 D 5 IV

I. Den Querbalken (4) montieren.
II. Die Hubsäule (2) mit den Querbalken (4) verbinden, den Schlüssel (F) zum Festziehen der Schrauben (D) verwenden.
III. Stützbalken (5) montieren.
IV. Die Hubsäule (2) mit dem Stützbalken (5) verbinden, den Schlüssel (F) zum Festziehen der Schrauben (D) verwenden.

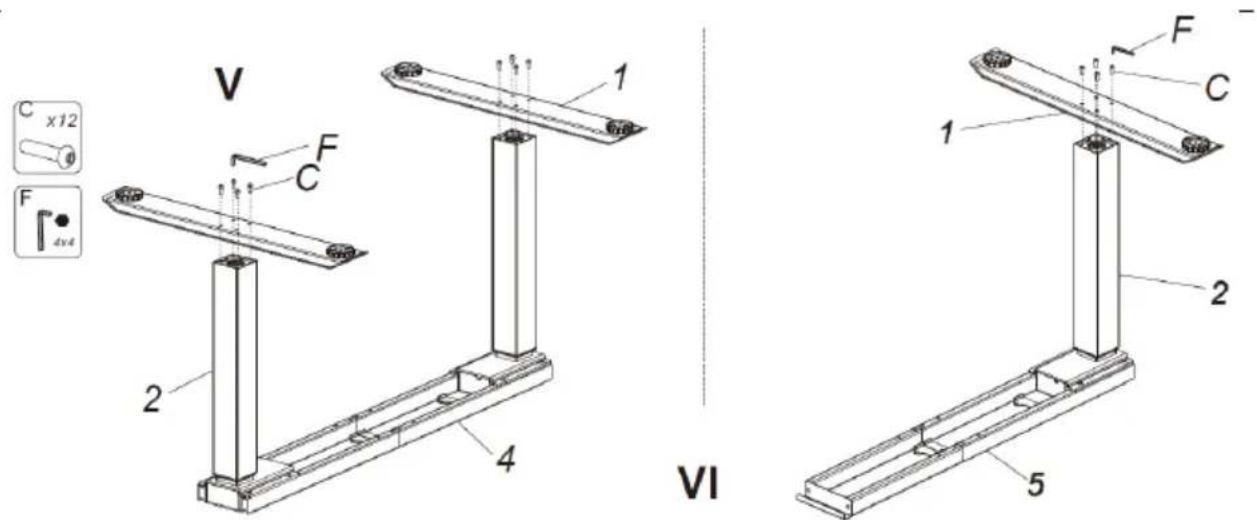

Schritt 2

V 1 C x12 F C 2 4 VI 1 F C 2 5

V. Standfüße (1) montieren.
VI. Die Standfüße (1) mit der Hubsäule (2) verbinden, den Schlüssel (F) zum Festziehen der Schrauben (C) verwenden.

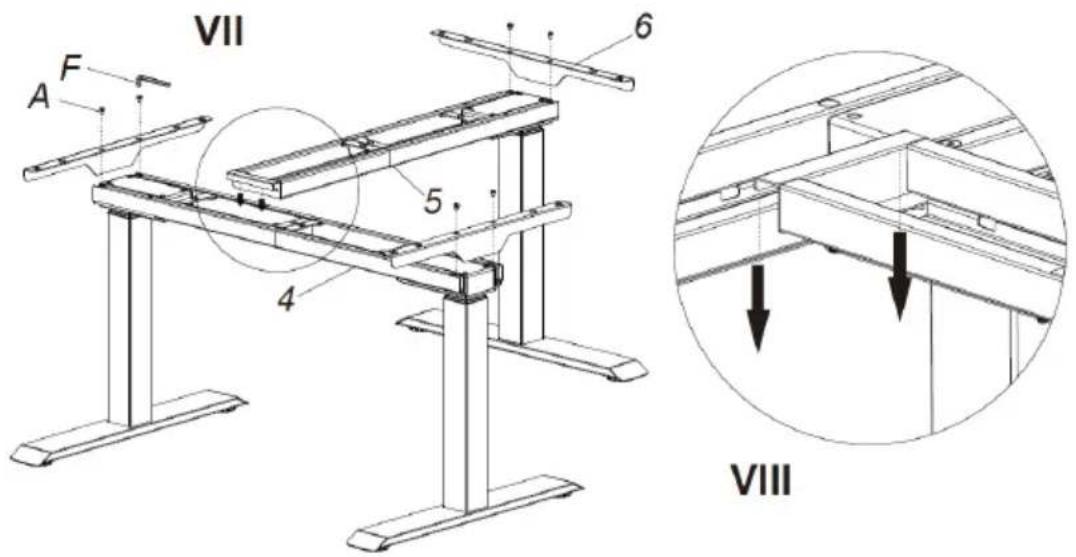

Schritt 3

VII 6 F A 5 4 VIII

VII. Den Stützbalken (5) und die Seitenstützen (6) montieren.
VIII. Den Stützbalken (5) an dem Tragebalken (4) befestigen, die genaue Lage kann hierbei je nach Schreibtischplatte ausgewählt werden.

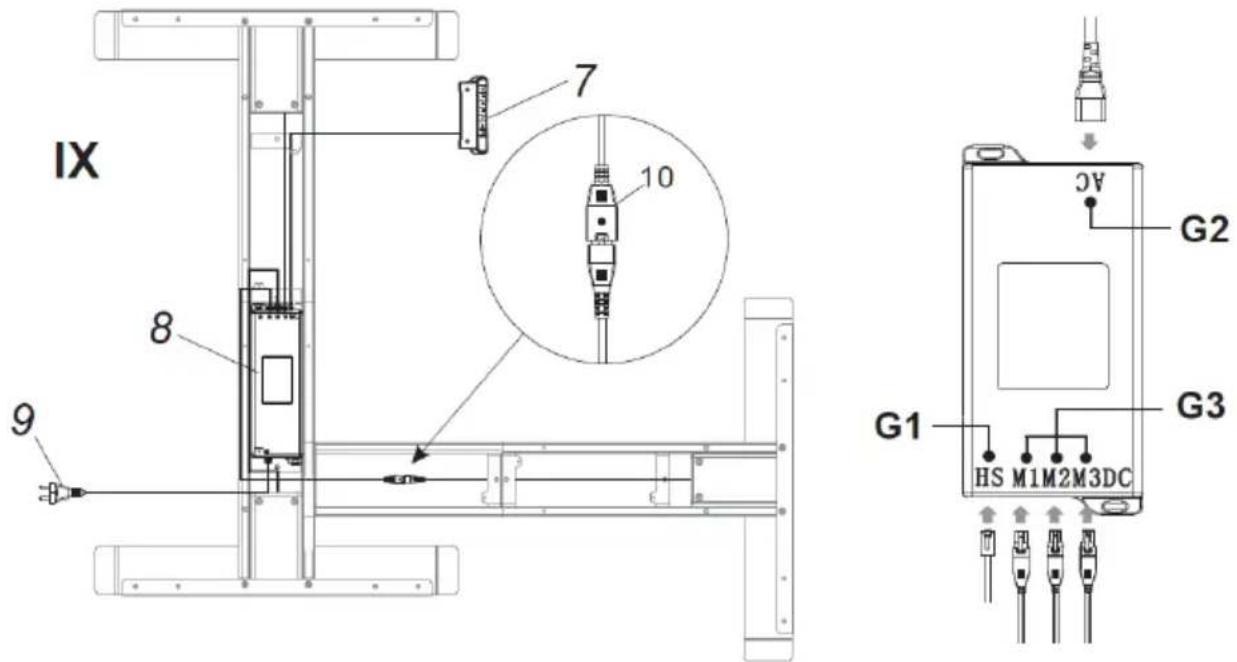

Schritt 4

IX 7 10 8 9 G1 G2 G3 HS M1M2M3DC

IX. Alle Kabel in die Buchsen im Steuerkasten (8) einsetzen:

• das Signalkabel von dem Steuerfeld an die Buchse (G1) anschließen,
• das Stromkabel an die Buchse (G2) anschließen,
• das Signalkabel von der Hubsäule an die Buchse (G3) anschließen.

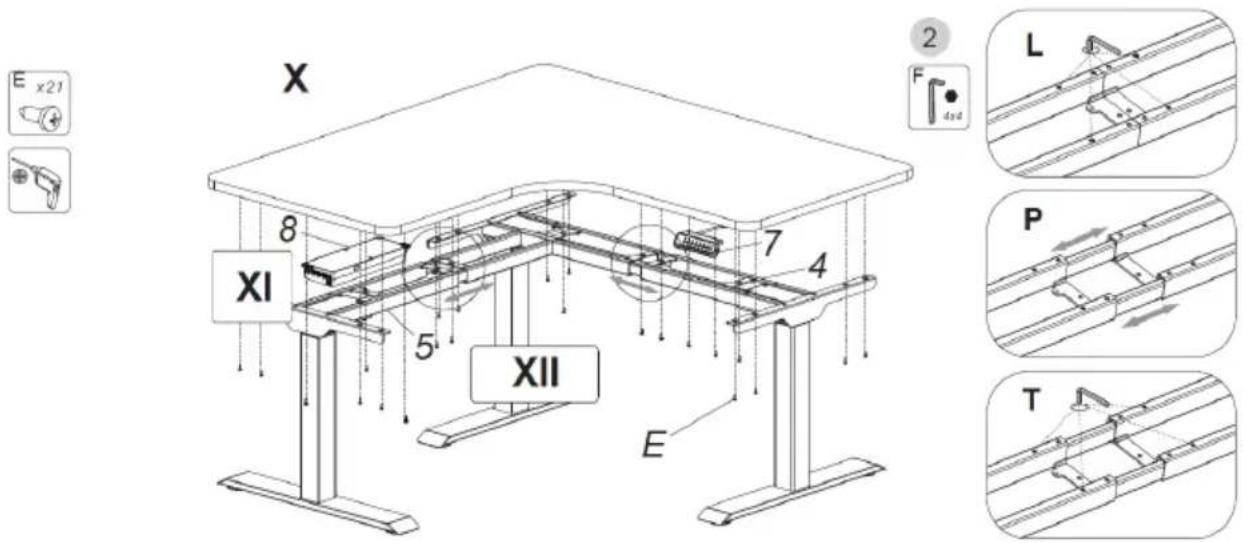

Schritt 5

X. Die Schreibtischplatte, das Steuerfeld (7) und den Steuerkasten (8) montieren.
XI. Der Steuerkasten muss an der Schreibtischplatte befestigt werden.
XII. Falls der Querbalken verlängert werden muss, müssen folgende Tätigkeiten ausgeführt werden:

- lösen (L),

• verschieben (P),
• festziehen (T).

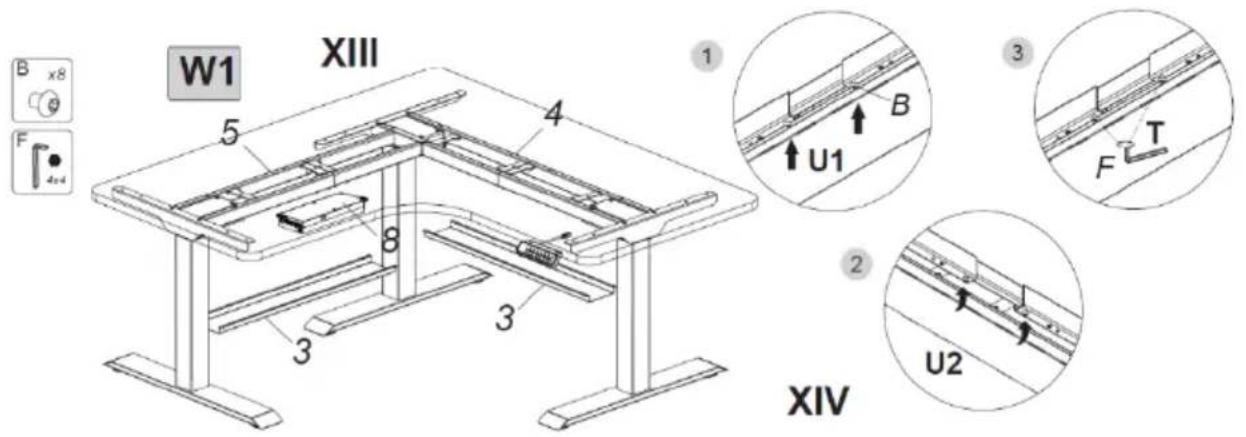

Schritt 6-A

W1 XIII 5 4 8 3 3 1 B U1 2 F T U2 XIV

Methode 1 (W1)

XIII. Kabelkanäle (3) montieren.

XIV. Hierbei muss entsprechend der folgenden 3 Schritte vorgegangen werden:

1. zuerst die Schrauben (b) auf dem Querbalken (4) mit dem Schlüssel (F) festziehen (U1), wobei sie nicht ganz festgeschraubt werden dürfen,
2. zunächst eine Seite des Kabelkanals (3) auf die Schrauben (B) aufziehen und danach die andere Seite des Kabelkanals auf die Schrauben (B) aufziehen (U2),
3. zuletzt die Schrauben (B) mit dem Schlüssel (F) festziehen (T).

Der Kabelkanal (3) auf dem Stützbalken (5) wird auf die gleiche Weise montiert.

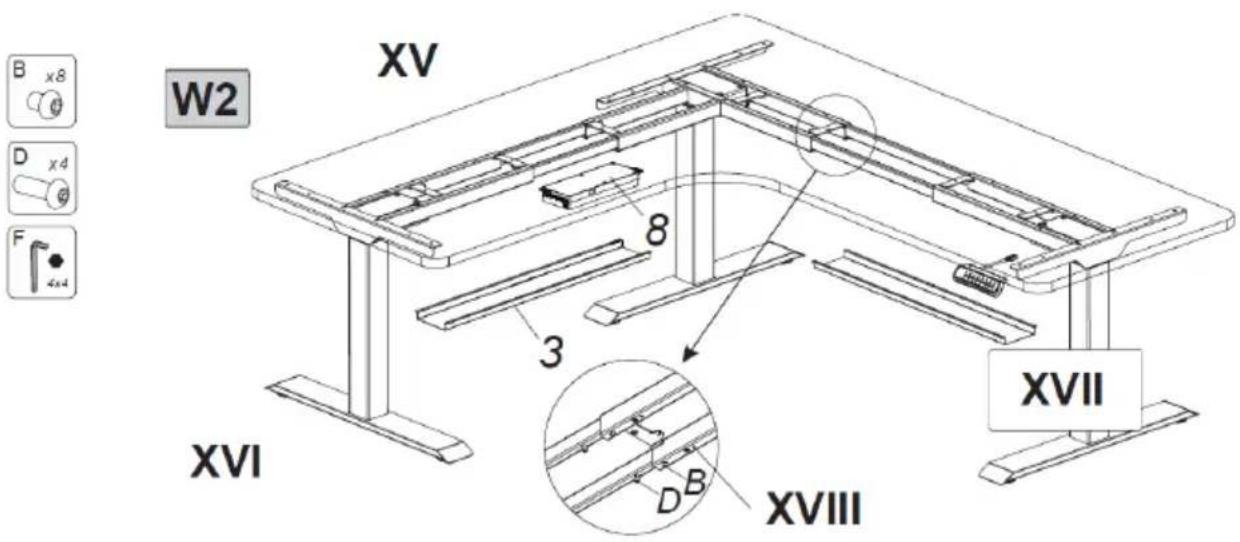

Schritt 6-B

W2 XV 8 3 D F XVI XVII XVIII

Methode 2 (W2)

XV. Kabelkanäle (3) montieren.

XVI. Die Montage des Kabelkanals (3) verläuft genau so wie in Methode 1 (W1) in Schritt 6-A.

XVII. Der Kabelkanal (3) sollte in der Mitte des Verbindungsteils des Balkens montiert werden, wenn der Rahmen auf über 1720 mm verlängert wird.

XVIII. Die Länge des Querbalkens wird durch die Position der Grenzöffnung beschränkt.

3.3. Arbeit mit dem Gerät

Höheneinstellung:

1. Der Netzstecker muss in eine Steckdose angeschlossen werden.
2. Die Höhe mit den Tasten auf dem Steuerfeld einstellen.

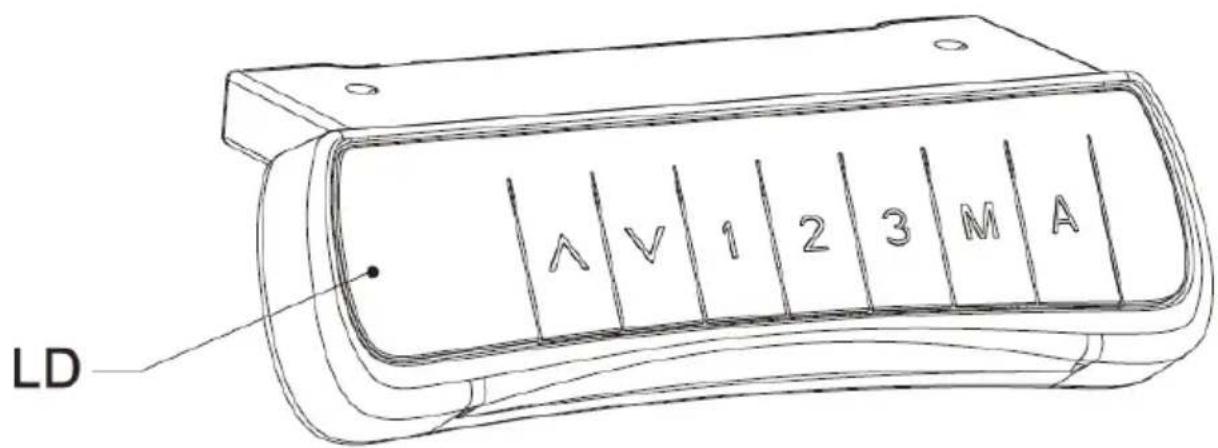

BESCHREIBUNG DES STEUERFELDES:

Auf dem Steuerfeld befinden sich die folgenden 7 Tasten:

▲ : Taste zur Einstellung der Höhe nach oben
▼ : Taste zur Einstellung der Höhe nach oben
1 : Taste der ersten Höhenposition, die durch den Nutzer gespeichert wurde
2 : Taste der zweiten Höhenposition, die durch den Nutzer gespeichert wurde
3 : Taste der dritten Höhenposition, die durch den Nutzer gespeichert wurde
M : Taste der Speicherfunktion für die Höhenposition

A : Taste zum Einstellen eines Alarms, der den Benutzer daran erinnert, seine Position zu ändern

Bedienung des Steuerfeldes:

• Funktion der Höheneinstellung:
Die Tasten ▲ und ▼ dienen der Höheneinstellung. Auf dem LED-Display wird die aktuelle Höhe angezeigt.

- Speicherfunktion der Höhenposition:

a. Durch das Betätigen der Tasten ▲ und ▼ kann die gewünschte Position eingestellt werden. Zum Speichern der Höhenposition muss die Taste M

betätigt werden – auf dem Bildschirm wird folgende Meldung angezeigt: S-. Danach muss die Taste 1, 2 oder 3 gedrückt werden, wodurch die Höhenposition der gedrückten Taste zugeschrieben wird und auf dem Display wird entsprechend S-1, S-2 oder S-3 angezeigt.

b. Durch die Betätigung der Taste 1, 2 oder 3 wird die entsprechende abgespeicherte Höheneinstellung automatisch eingestellt.

- Erinnerungsfunktion:

a. Um die Erinnerungsfunktion zu aktivieren, muss die Taste A betätigt werden – Auf dem Display wird die Meldung ON oder on angezeigt.

b. Nach zwei Sekunden kann mit den Tasten ▲ und ▼ die Zeit für den Alarm eingestellt werden, jedoch nur dann, wenn diese blinkend auf dem Bildschirm angezeigt wird. Die Standardeinstellung beträgt 45 Minuten, was angezeigt wird als _45. Nachdem die gewünschte Zeit eingestellt wurde, muss diese Eingabe durch Betätigung einer beliebigen Taste bestätigt werden, oder die Eingabe wird nach Ablauf von 5 Sekunden automatisch gespeichert. Während des Runterzählens wird die Uhr von jedem Vorgang neu gestartet. Nach Ablauf des Runterzählens wird auf dem Display die Meldung _00 angezeigt und durch einen Alarmsummer wird ein 10 Sekunden langer Alarm ausgegeben.

c. Während des 10 Sekunden langen Alarms zur Erinnerung kann eine beliebige Taste gedrückt werden, um das Runterzählen der eingestellten Zeit (in Punkt b) neu zu starten. Wenn während des 10 Sekunden langen Alarms zur Erinnerung keine Taste gedrückt wird, wird nach 5 Minuten ein weiterer Alarm ausgegeben. Wenn während des zweiten Alarms ebenfalls keine Taste gedrückt wird, wird die Funktion zur Erinnerung an einen Positionswechsel ausgeschaltet.

d. Um die Funktion zur Erinnerung an einen Positionswechsel auszuschalten, muss die Taste A drei Sekunden gedrückt gehalten werden. Auf dem LED-Display wird die Meldung OFF oder oFF angezeigt.

- Einstellung der Antikollisionsempfindlichkeit:

a. Um die Antikollisionsempfindlichkeit einzustellen, müssen die Tasten ▲ ▼ gleichzeitig gedrückt und 5 Sekunden lang gehalten werden. Es stehen 4 Stufen (A-3, A-2, A-1, A-0) zur Auswahl.

b. Kennzeichnung der Antikollisionsempfindlichkeit auf dem Display: A-0 – Funktion der Antikollisionsempfindlichkeit ist ausgeschaltet, A-1 – niedrige Empfindlichkeit, A-2 – mittlere Empfindlichkeit, A-3 – hohe Empfindlichkeit. Werksseitig ist die Funktion auf A-3 eingestellt.

c. Wenn die Schreibtischplatte während der Einstellung der Höhe mit einem Objekt kollidiert, wird sie sofort angehalten und nach zurückgefahren, um eine Beschädigung zu vermeiden.

d. Die Tasten ▲ und ▼ gleichzeitig drücken und 5 Sekunden lang halten. Falls auf dem Display nicht der oben angezeigte Code angezeigt wird, bedeutet das, dass die Funktion inaktiv ist.

- Zurückstellen:

a. Wenn auf dem LED-Display die Meldung ASf oder rSt angezeigt wird, muss die Taste ▼ gedrückt und halten werden. Die Schreibtischplatte wird auf die niedrigste oder höchste Position gefahren und fährt dann in entgegengesetzter Richtung, bis sie anhält. Auf dem Display wird eine die Höhe beschreibende Zahl angezeigt, danach kann die Taste ▼ freigegeben werden. Nach dem Zurückstellen kann der Schreibtisch normal verwendet werden.
b. Nachdem eine Fehlermeldung angezeigt wird, muss die Taste ▼ kurz gedrückt werden, um in den Modus ASf oder rSt zu wechseln und der Vorgang des Zurücksetzens kann durchgeführt werden (so wie es in Punkt a beschrieben wird).
c. Wenn der Schreibtisch nach Durchführung der oben beschriebenen Tätigkeiten weiterhin nicht korrekt funktioniert, muss der Kundenservice des Herstellers kontaktiert werden.

3.4. Reinigung und Wartung

a) Der Netzstecker muss gezogen werden, bevor Reinigungs-, Einstellungs- oder Auswechselarbeiten des Zubehörs ausgeführt werden oder falls das Gerät nicht benutzt wird.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
e) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
f) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
g) Verwenden Sie zur Reinigung ein weiches Tuch.
h) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch.
i) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die Oberfläche des Gerätematerials beschädigen können.

ENTSORGUNG VON ALTGERÄTEN.

Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die Wiederverwendung, die Verwendung von Materialien oder andere Formen der

Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt.

Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stelle für die Entsorgung von Altgeräten.

FEHLERBEHEBUNG

Fehler	Mögliche Ursache	Maßnahme
Keine Reaktion nach dem Drücken der Taste ▲ oder ▼ nachdem die Stromversorgung angeschlossen wurde.	Kabel nicht angeschlossen.	Es muss sichergestellt werden, dass alle Kabel angeschlossen sind.
Geringe Geschwindigkeit beim Anheben oder ein Rutschen beim Absenken.	Überladener Schreibtisch – maximal zulässige Belastung von 150 kg.	Es muss sichergestellt werden, dass der Schreibtisch mit maximal 150 kg belastet wird.
Der Motor funktioniert nicht auf die in der Bedienungsanleitung beschriebene Art.	Problem mit dem Motor.	Zulieferer oder Verkäufer kontaktieren.
Überhitzung durch Betrieb.	Arbeitszyklus wurde überschritten: maximal 2 Minuten Betrieb / 18 Minuten Pause.	Das Gerät kann erneut in Betrieb genommen werden, nachdem es 18 Minuten von der Stromversorgung abgeschaltet wurde.
Fehlerhafte Höhe beim Anheben/Absenken.	Änderung der Fabrikeinstellungen.	Die Tasten M und 3 müssen gleichzeitig gedrückt und mindestens drei Sekunden lang gehalten werden, bis zwei lange Signaltöne ausgegeben werden, die bezeichnen, dass die Fabrikeinstellungen wiederhergestellt wurden.

Technical Data

Description of the parameter	Value of the parameter
Product name	CORNER ELECTRIC SIT STAND DESK FRAME
Model	STAR_ATFE_13
Supply voltage [V~] / Frequency [Hz]	230/50
Rated power [W].	450
Safety class	II
Dimensions [Width x Depth x Height; mm]	Left side: 902x680x692Right side: 1103x680x692
Weight [kg]	44.95
Number of legs	3
Maximum load [kg]	150
Height adjustment range [mm]	692-1184
Width adjustment range [mm]	Left side: 902-1500Right side: 1103-1900
Maximum travel [mm]	492
work cycle*: on/off [min].	2/18
Maximum adjustment speed [mm/s]	27

UMWELT – UND ENTSORGUNGSHINWEISE

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Utylizacja produktu
