BRUGSANVISNING STAR_ATFE_13 Fromm & Starck

Parameter beskrivelse	Parameter værdi
PRODUKTNAVN	HJ∅RNERAMME TIL ELEKTRISK SKRIVEBORD
Model	STAR_ATFE_13
Forsyningsspænding [V ~] /Frekvens [Hz]	230/50
Nominel effekt [W]	450
Kapslingsklasse	II
Dimensioner [Bredde x Dybde x Højde; mm]	Venstre side: 902x680x692Højre side: 1103x680x692
Vægt [kg]	44,95
Antal fødder	3
Maksimal belastning [kg]	150
Højdejusteringsområde [mm]	692–1184
Højdereguleringsområde [mm]	Venstre side: 902–1500Højre side: 1103–1900
Maksimal vandring [mm]	492
Driftscyklus *: tænd/sluk [min]	2/18
Maksimal justeringshastighed [mm/s]	27

*OBS: Lad apparatet køle af og forblive inaktiv i mindst 18 minutter, efter hvert 2. minuts kontinuerlig drift af motoren.

1. Generel beskrivelse

Denne betjeningsvejledning er beregnet til at hjælpe med sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS BETJENINGSVEJLEDNINGEN OMHYGGELIGT INDEN DU STARTER MED AT ARBEJDE MED APPARATET

For at sikre en lang og pålidelig drift af apparatet er det nødvendigt at sørge for den korrekte betjening og vedligeholdelse i overensstemmelse med retningslinjerne angivet i denne betjeningsvejledning. De tekniske data og specifikationer angivet i denne

betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretage ændringer i forbindelse med forøgelse af kvaliteten. Apparatet er designet og bygget på en sådan måde, at risikoen for støjemission begrænses til det laveste niveau.

Symbolbeskrivelse

CE	Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.
	Læs betjeningsvejledningen inden brug.
	Produktet er genanvendeligt.
	OBS! eller ADVARSEL! eller HUSK! beskriver en given situation (generelt advarselsskilt.)
	OBS! Advarsel mod elektrisk stød!
	Anordninger i beskyttelsesklasse II med dobbelt isolering.
	Kun til indendørs brug.

OBS! Illustrationerne i denne betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produkt.

Den originale version af betjeningsvejledningen er på tysk. De andre sprogversioner er oversættelser fra tysk.

2. Brugssikkerhed

OBS! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarslerne og instruktionerne kan resultere i alvorlig personskade eller død.

Udtrykket "apparat" eller "produkt" i advarslerne og betjeningsvejledningen refererer til: HJ∅RNERAMME TIL ELEKTRISK SKRIVEBORD.

2.1. Elektrisk sikkerhed

a) Apparatets stik skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Originale stik og passende stikkontakter reducerer risikoen for elektrisk stød.

b) Rør ikke ved apparatet med våde eller fugtige hænder.

c) Brug ikke ledningen forkert. Brug den aldrig til at bære apparatet eller til at fjerne stikket fra stikkontakten. Hold ledningen væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

d) Hvis det er uundgåeligt at bruge apparatet i et fugtigt miljø, skal der bruges en fejlstrømsenhed (RCD). Brug af en RCD reducerer risikoen for elektrisk stød.

e) Det er forbudt at bruge apparatet, hvis netledningen er beskadiget eller viser synlige tegn på slid. En beskadiget netledning bør udskiftes af en autoriseret elektriker eller producentens kundeservice.

f) For at undgå elektrisk stød må netledningen, stikket eller apparatet ikke nedsænkes i vand eller anden væske. Brug ikke apparatet på våde overflader.

2.2. Sikkerhed på arbejdspladsen

a) Oprethold orden på arbejdspladsen og god belysning. Uorden eller dårlig belysning kan føre til ulykker. Vær fremadrettet, se hvad du laver, og brug sund fornuft, när du bruger dette udstyr.

b) I tilfælde af skader eller uregelmæssigheder i apparatets betjening skal du straks slukke for det og rapportere det til en autoriseret person.

c) Hvis du er i tvivl om apparatet fungerer korrekt, skal du kontakte producentens kundeservice.

d) Reparationer af apparatet må kun udføres af producentens kundeservice. Foretag ikke reparationer selv!

e) I tilfælde af ild eller brand under apparatets drift skal du kun bruge tørpulverslukkere eller kuldioxid (CO2) ildslukkere til at slukke ilden.

f) Gem betjeningsvejledningen til senere brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen også afleveres sammen med apparatet.

g) Emballageelementer og små samleelementer bør opbevares utilgængeligt for børn.

h) Når du bruger dette apparat sammen med andre enheder, skal du også overholde de andre betjeningsvejledninger.

2.3. Personlig sikkerhed

a) Apparatet er ikke beregnet til at blive brugt af mennesker (herunder børn) med nedsatte mentale, sensoriske og mentale funktioner eller uden tilstrækkelig erfaring og / eller viden, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed eller har modtaget instruktioner vedrørende betjening af apparatet.
b) Enheden kan betjenes af fysisk egnede personer, som er i stand til at betjene apparatet og som er blevet uddannet i miljø og sikkerhed.
c) Apparatet er ikke et legetøj. Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.

2.4. Sikker brug af apparatet

a) Overbelast ikke apparatet. Brug værktøjer, der er egnede til applikationen. Korrekt valgt apparat udfører bedre og sikrere arbejde, som den er designet til.
b) Brug ikke apparatet, hvis ON/OFF -kontakten ikke fungerer korrekt (den kan ikke tænde eller slukke apparatet). Apparater, der ikke kan styres med kontakten er farlige, må ikke fungere og skal repareres.
c) Fjern stikket fra stikkontakten, før du foretager justeringer, skifter tilbehøret eller opbevarer værktøjet. Denne forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.
d) Opbevar inaktive apparater uden for børns rækkevidde og personer, der ikke kender enheden eller denne betjeningsvejledning. Apparaterne er farlige i hænderne på uerfarne brugere.
e) Hold apparatet i god teknisk stand. Kontroller, at der ikke er generelle skader eller fejl i forbindelse med bevægelige dele (revner i dele og komponenter eller andre forhold, der kan påvirke sikker drift af apparatet). I tilfælde af fejl skal apparatet repareres før brug.
f) Opbevar apparatet utilgængeligt for børn.
g) Reparation og vedligeholdelse af apparater bør udføres af kvalificerede personer, der kun anvender originale reservedele. Dette vil sikre sikker brug.
h) For at sikre enhedens konstruerede driftsintegritet må du ikke fjerne fabriksinstallerede dæksler eller fjerne skruer.
i) Ved transport og flytning af apparatet fra opbevaringsstedet til brugsstedet skal der tages hensyn til principperne for arbejdsmiljø og sikkerhed ved manuelt transportarbejde, der er gældende i det land, hvor apparaterne bruges.

j) Undgå situationer, hvor apparatet stopper under tung belastning. Dette kan få drevkomponenterne til at overophede og som følge heraf beskadige apparatet.
k) Bevægelige dele eller tilbehør må ikke berøres, medmindre enheden er blevet afbrudt fra strømforsyningen.
I) Det er forbudt at flytte, transportere eller rotere apparatet under drift.
m) Rengør apparatet regelmæssigt for at forhindre permanent bundfældning af snavs.
n) Apparatet er ikke et legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen.
o) Det er forbudt at forstyrre konstruktionen af apparatet for at ændre dets parametre eller konstruktion.
p) Hold apparaterne væk fra varmekilder og ild.
q) Overbelast ikke apparatet.
r) Hvis den maksimale brugervægt overskrides, kan produktet blive beskadiget.
s) Ukorrekt brug af produktet, såsom at sidde på bordpladen kan resultere i skade på produktet og/eller personskade.
t) Det er forbudt at sidde på skrivebordet for at forhindre alvorlig personskade.
u) Det er forbudt at bevæge sig eller ligge under skrivebordsstrukturen under regulering. Det er forbudt at sidde eller stå på skrivebordsrammen. Vær særlig forsigtig, när du foretager reguleringer.
v) Du bør jævnligt kontrollere, om skrivebordets reguleringsmekanisme fungerer korrekt, og fjerne eventuelle forhindringer, der blokerer muligheden for effektiv regulering.
w) Sørg for, at kabler, forbindelser og stik ikke forstyrrer brugen af produktet.
x) Når du regulerer højden på skrivebordet, skal du sørge for, at de kabler, du trækker, er af tilstrækkelig længde. For korte kabler og forbindelser kan gøre højderegulering vanskelig eller beskadige andre enheder.

OBS! På trods af at apparatet er designet til at være sikker, har tilstrækkelige beskyttelsesmidler og på trods af brugen af yderligere brugersikkerhedselementer, er der stadig en lille risiko for uheld eller personskade, mens du arbejder med apparatet. Det anbefales at udvise forsigtighed og sund fornuft, når du bruger det.

3. Brugsbetingelser

Produktet er designet til at understøtte og justere højden på en bordplade.

Brugeren er ansvarlig for enhver skade, der skyldes brug i modstrid med den tilsigtede anvendelse.

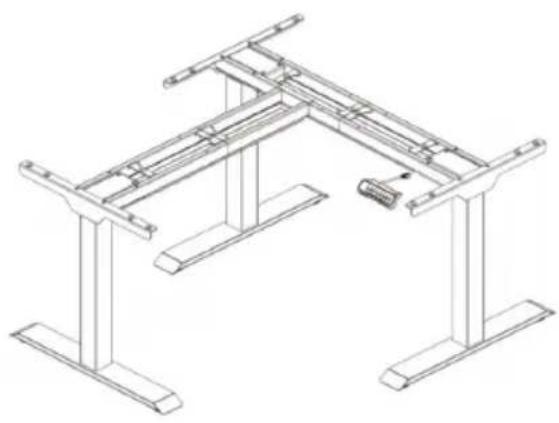

3.1. Beskrivelse af apparatet

Nr	Figur		Navn	Antal
1			Fod	3
2			Løftesøjle	3
3			Kabelbakke	2
4			Tværbjælke	1
5			Hjælpebjælke	1
6			Sidestøtte	3
7			Betjeningspanel	1
8			Elboks	1
9			Strømkabel	1
10			Signalkabel	1

Tilbehørsliste

Nr.	Figur	Type	Antal
A		M6	6
B		M6	8
C		M6	12
D		M6	16
E		St4.2	24
F		4x4mm unbrakonøgle	1

3.2. Forberedelse til brug

Omgivelsestemperaturen må ikke overstige 40°C, og luftfugtigheden må ikke overstige 85%. Apparatet skal placeres på en måde, der sikrer god luftcirkulation. Hold apparatet væk fra varme overflader. Brug altid apparatet på en jævn, stabil, ren, brandsikker og tør overflade.

Apparatet skal placeres på en sådan måde, at netstikket når som helst kan nås. Sørg for, at strømforsyningen til apparatet svarer til de data, der er angivet på typeskiltet!

MONTERING AF APPARATET

Der skal forberedes og sikres et passende rum, før installationen påbegyndes. Det anbefales at bruge en beskyttende måtte eller pude for at undgå at ridse produktet/gulvet.

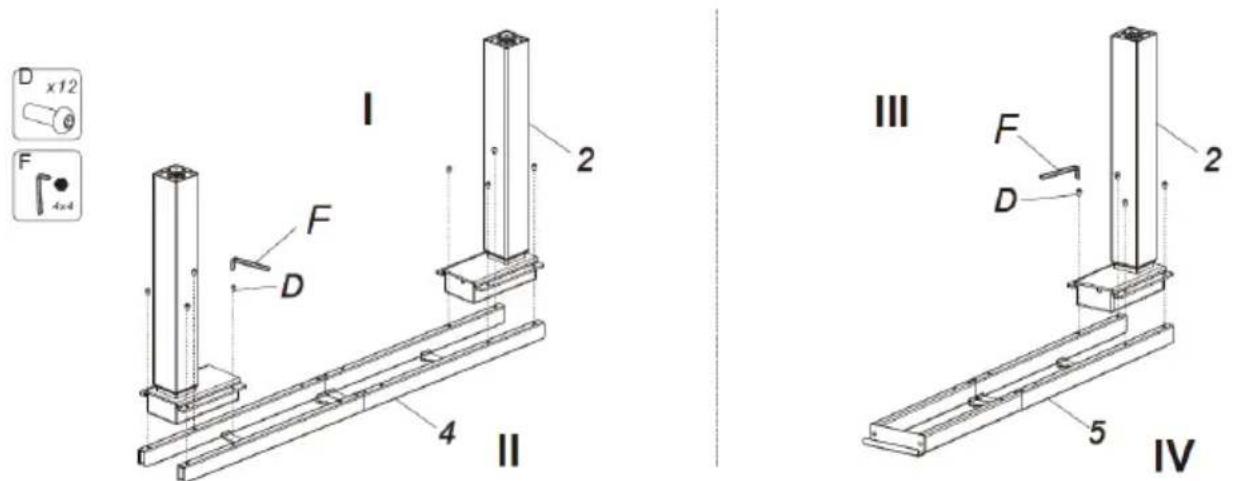

Trin 1

I 2 F D 4 II III F D 2 5 IV

I. Monter tværstangen (4).
II. Fastgør løftesøjlen (2) til tværbjælken (4) ved hjælp af skruenøglen (F) til at stramme skruerne (D).
III. Monter tværstangen (5).
IV. Fastgør løftesøjlen (2) til hjælpebjælken (5) ved hjælp af skruenøglen (F) til at stramme skruerne (D).

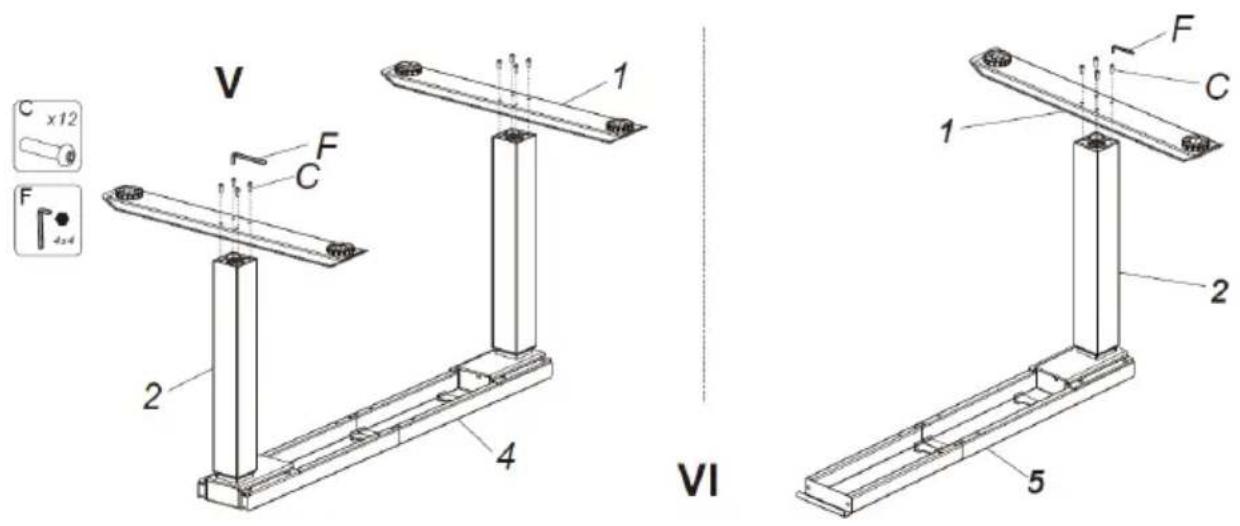

Trin 2

V 1 F C 2 4 VI 1 F C 2 5 x12 x4

V. Monter födderne (1).
VI. Forbind fødderne (1) til løftesøjlerne (2) ved hjælp af skruenøglen (F) til at stramme skruerne (C).

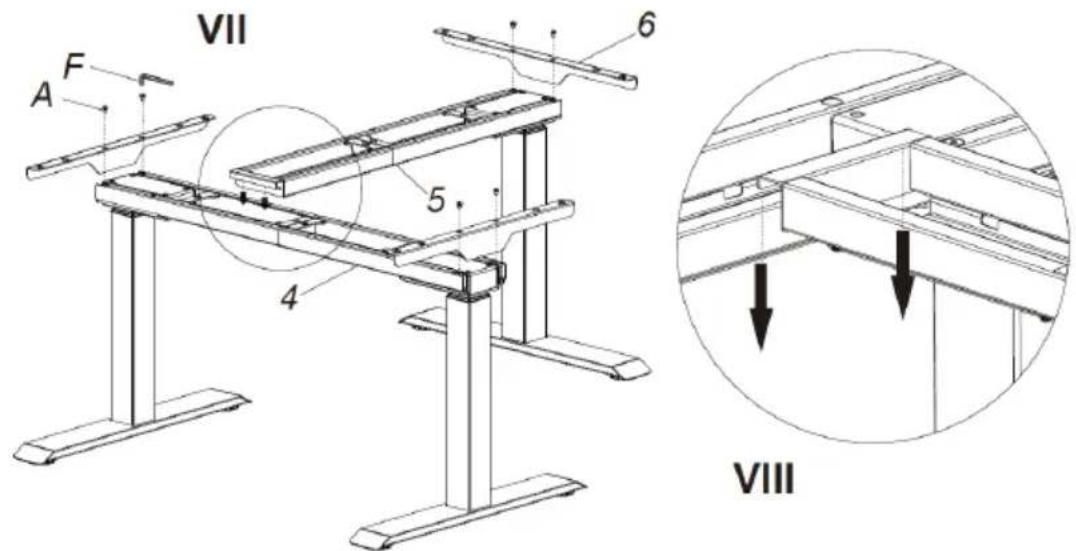

Trin 3

VII 6 F A 5 4 VIII

VII. Monter hjælpebjælken (5) og sidebeslagene (6).
VIII. Fastgør hjælpebjælken (5) til støttebjælken (4), og den specifikke position kan vælges i henhold til bordpladen.

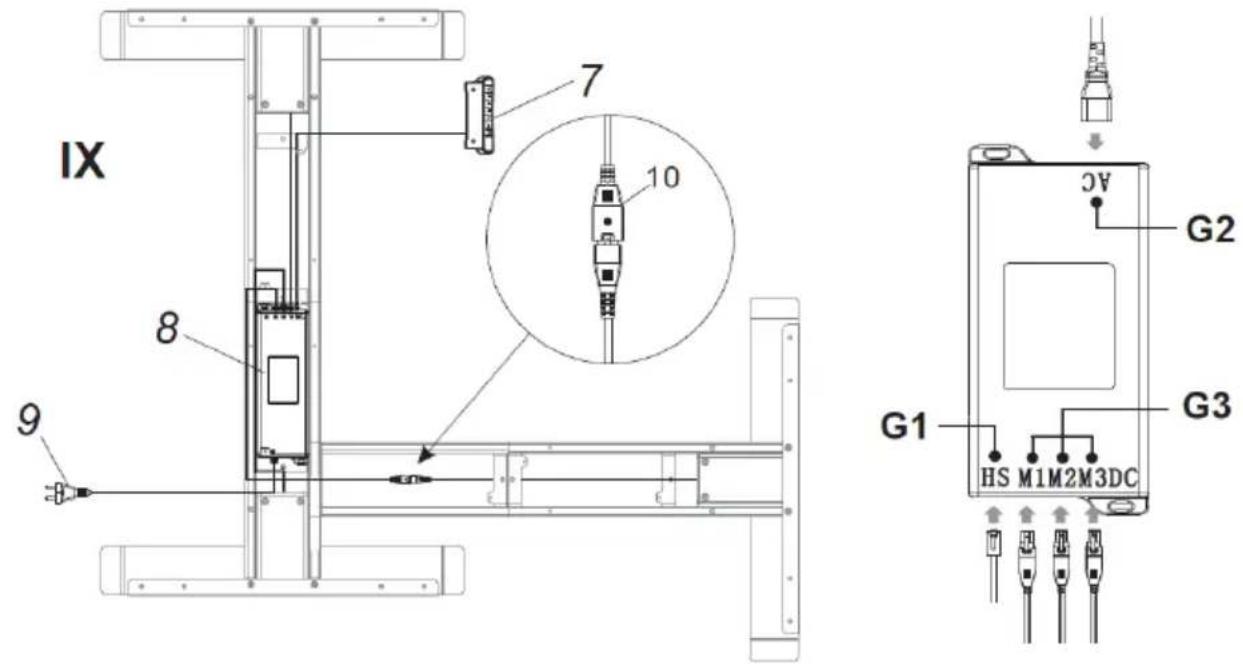

Trin 4

IX 7 10 8 9 G2 AC G1 G3 HS M1M2M3DC

IX. Tilslut alle kabler til stikdåserne i kontrolboksen (8):

X. Installer bordpladen, kontrolpanelet (7) og kontrolboksen (8)
XI. Kontrolboksen skal fastgøres til bordpladen.
XII. Hvis en forlængelse af tværbjælken er påkrævet, fortsæt som følger:

• løsn (L),
• flyt (P),

- stram (T).

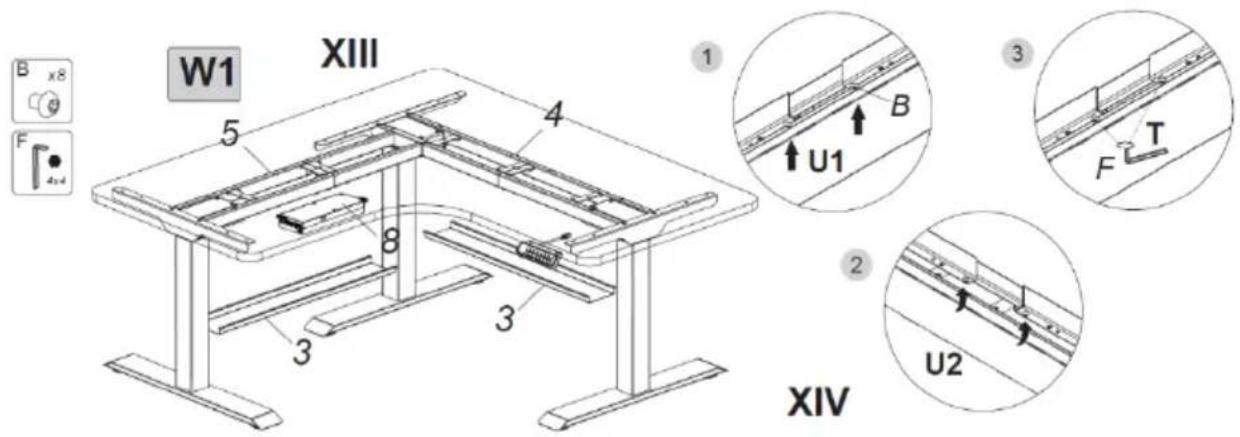

Trin 6-A

W1 XIII 5 4 8 3 3 1 B U1 F T 2 U2 XIV

Metode 1 (W1)

XIII. Installer kabelbakkerne (3).

XIV. Fortsæt i henhold til følgende 3 trin:

1. skru først (U1) skruerne (B) ind i tværstangen (4) ved hjælp af skruenøglen (F), uden at stramme dem helt,
2. skub den ene side af kabelbakken (3) ind på skruerne (B), og skub derefter (U2) den anden side af kabelbakken ind på skruerne (B),
3. til sidst spændes (T) skruerne (B) med skruenøglen (F).

Kabelbakken (3) på hjælpebjælken (5) monteres på samme måde.

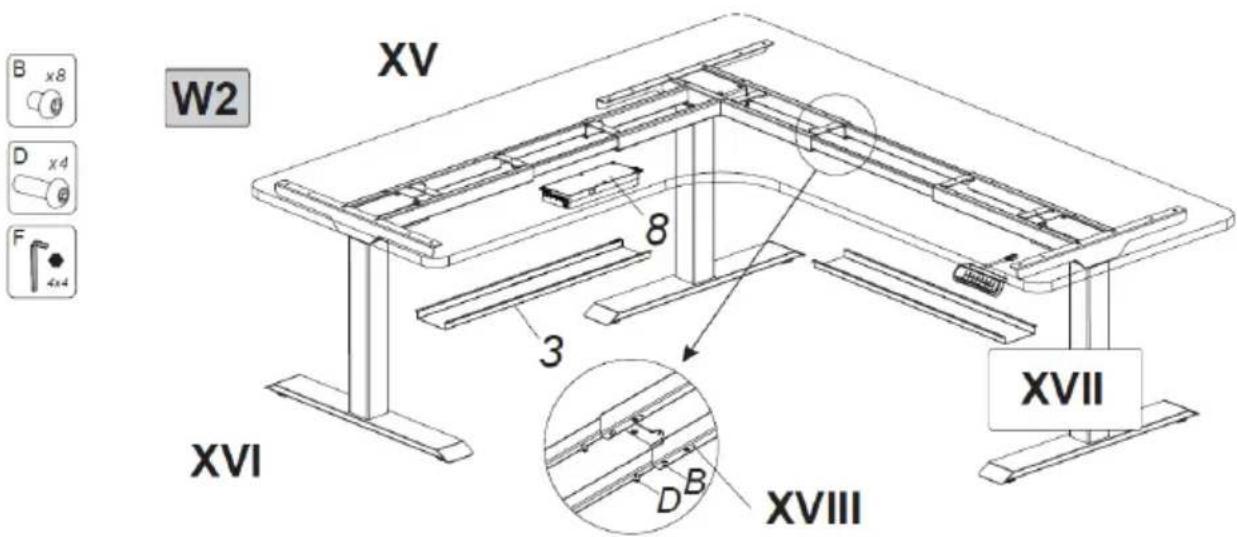

Trin 6-B

W2 XV 8 3 D F XVI XVII XVIII

Metode 2 (W2)

XV. Installer kabelbakkerne (3).

XVI. Installationen af kabelbakken (3) er den samme som iht. metode 1 (W1) i trin 6-A.

XVII. En kabelbakke (3) skal monteres i midten af bjælkesamlingen, når rammen er forlænget mere end 1720 mm.

XVIII. Længden af tværbjælken bør ikke overstige grænseåbningspositionen.

3.3. Arbejde med apparatet

Højderegulering:

1. Tilslut stikket til stikkontakten.
2. Brug knapperne på kontrolpanelet til at justere højden.

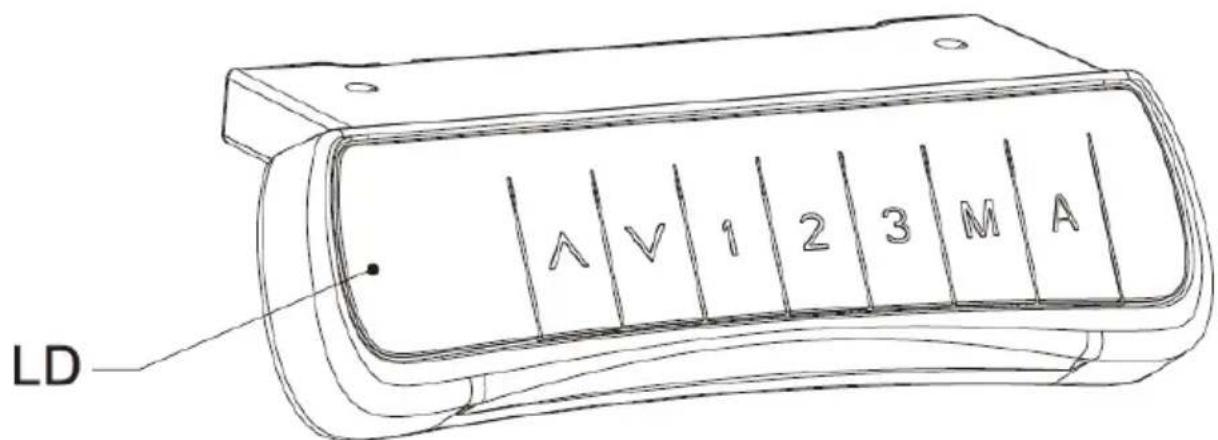

BESKRIVELSE AF BETJENINGSPANET

Kontrolpanelet har følgende 7 knapper:

▲ : op -højdejusteringsknap
▲ : ned -højdejusteringsknap

1 : første brugerlagrede højdepositionsknap
2 : anden brugerlagrede højdepositionsknap
3 : tredje brugerlagrede højdepositionsknap

M : højdehukommelsesknap

A : knappen for at indstille en alarm for at minde brugeren om at skifte position

Beskrivelse af betjeningspanelet:

• Højdejusteringsfunktion:

Brug knapperne ▲ og ▼til at justere højden Den aktuelle højde vises på LED-displayet.

• Højdehukommelsesfunktion:

a. Ved at trykke på knapperne ▲ og ▼ kan du få den ønskede højde. Tryk på M – knappen for at gemme højden i hukommelsen, displayet viser S-. Tryk derefter på knap 1, 2 eller 3, som vil tildele højden til den trykte knap og vise henholdsvis S-1, S-2 eller S-3.
b. Ved at trykke på knappen 1, 2 eller 3 justeres automatisk den højde, der er gemt i hukommelsen.

- Påmindelsesfunktion:

a. For at aktivere påmindelsesfunktionen skal du trykke på knappen A; ON eller on vises på displayet.

b. To sekunder senere skal du trykke på knappen ▲ og ▼, for kun at indstille påmindelsestidspunktet, når displayskærmen blinker. Standard påmindelsestid er 45 minutter, vist som _45. Tryk derefter på en vilkårlig knap for at gemme tidsindstillingen, eller vent 5 sekunder på, at systemet automatisk gemmer tiden. Hver handling vil genstarte uret, under nedtællingen. Når nedtællingen er færdig, vises _00 i displayet, og summeren bipper i 10 sekunder.

c. Tryk på en vilkårlig knap, inden for 10-sekunders påmindelsessignalet for at genaktivere timeren, der blev indstillet (i trin b). Hvis der ikke foretages nogen handling under 10-sekunders påmindelsessignalet, lyder endnu et påmindelsessignal efter 5 minutter. Hvis der ikke er nogen betjening under det andet bip, vil funktionen til påmindelse om positionsændring blive deaktiveret.

d. For at deaktivere positionsændringspåmindelsesfunktionen skal du trykke på knappen A og holde den nede i tre sekunder. Displayet viser OFF eller oFF.

- Indstillinger for antikollisionsfølsomhed:

a. For at indstille antikollisionsfølsomheden, tryk på knapperne ▲ og ▼ hold nede i 5 sekunder. Der er 4 niveauer (A-3, A-2, A-1, A-0).

b. Antikollisionsfølsomhedsmarkeringer på displayet: A-0 - antikollisionsfølsomhedsfunktionen er slået fra, A-1 - lav følsomhed, A-2 - medium følsomhed, A-3 - høj følsomhed. Fabriksindstillingen er A-3.

c. Når du justerer højden, når bordpladen kommer i kontakt med en anden genstand, stopper den øjeblikkeligt og trækker sig tilbage for at undgå beskadigelse.

d. Tryk og hold knapperne ▲ og ▼nede i 5 sekunder. Hvis ovenstående kode ikke vises på displayet, er antikollisionsfunktionen inaktiv.

- Nulstilling:

a. Når LED-displayet viser ASf eller rSt, tryk og hold på ▼ knappen. Bordpladen vil bevæge sig til den laveste eller højeste position og derefter bevæge sig i den modsatte retning, indtil den stopper. Displayet viser højdenummeret, og slip derefter ▼ knappen. Efter nulstillingen kan du bruge dit skrivebord som normalt.

b. Når der opstår en fejlkode, skal du trykke kort på knappen ▼ for at gå ind i ASf eller rSt tilstanden og udføre nulstilling (som i a).

c. Hvis dit skrivebord stadig ikke fungerer korrekt efter at have gennemført ovenstående trin, bedes du kontakte kundeservice.

a) Inden hver rengøring, justering eller udskiftning af tilbehør, og også når apparatet ikke er i brug, skal du tage netstikket ud og lade apparatet køle helt af.
b) Der må kun bruges ikke-ætsende midler til rengøring af overfladen.
c) Efter hver rengøring skal alle dele tørres grundigt, før apparatet genbruges.
d) Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys.
e) Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.
f) Der bør udføres regelmæssig inspektion af apparatet med hensyn til dens tekniske effektivitet og eventuelle skader.
g) Brug en blød klud til rengøring.
h) Brug en blød og fugtig klud til rengøring.
i) Brug ikke skarpe og / eller metalgenstande (f.eks. en stålbørste eller en metalspatel) til rengøring, da de kan beskadige overfladen af det materiale, som apparatet er fremstillet af.

BORTSKAFFELSE AF BRUGTE UDSTYR.

Ved slutningen af dets levetid må dette produkt ikke bortskaffes sammen med almindeligt husholdningsaffald, men skal bringes til et indsamlingssted for genbrug af elektriske og elektroniske apparater. Dette er angivet med symbolet på produktet, brugsvejledningen eller emballagen. Materialerne, der bruges i apparatet kan genbruges i overensstemmelse med deres mærkning. Takket være genbrug, brug af materialer eller andre former for genbrug af brugte enheder yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Lokal administration giver dig oplysninger om det relevante punkt til bortskaffelse af brugte enheder.

PROBLEML∅SNING

Problem	Mulig årsag	Virkning
Der er ingen tilbagemelding, når du trykker på knapperne ▲ og ▼ efter tilslutning af strømmen.	Ingen kabelforbindelse.	Sørg for, at alle kabler er forsvarligt tilsluttet.
Langsom løftehastighed eller sænkende udskridning.	Overbelastet skrivebord - maksimal belastning 150 kg.	Sørg for, at skrivebordets belastning ikke overstiger 150 kg.
Motoren kører ikke som anvist.	Problem med motoren.	Kontakt leverandøren eller forhandleren.
Arbejdsoverbelastning.	Driftscyklus overskredet: maksimal indkobling 2 min / slukning 18 min.	Genstart efter afbrydelse af strømmen i 18 minutter.
Højdeutilstrækkelig ved hævning/sænkning.	Gendan fabriksindstillinger:	Tryk og hold M og 3 knapperne nede samtidigt i mindst tre sekunder, indtil der høres to uafbrudte bip, der indikerer, at fabriksindstillingerne er blevet gendannet.
