NÁVOD K OBSLUZE STAR_ATFE_13 Fromm & Starck

Popisparametru	Hodnotaparametru
Název výrobku	ROHOVÝ RÁM PRO ELEKTRICKÝ STŮL
Model	STAR_ATFE_13
Napájecí napětí [V~] /Frekvence [Hz]	230/50
Jmenovitý výkon [W]	450
Třída ochrany	II
Rozměry (šířka x hloubka x výška) [mm]	Levá strana: 902 x 680 x 692Pravá strana: 1103 x 680 x 692
Hmotnost [kg]	44,95
Počet nohou	3
Maximální zatížení [kg]	150
Rozsah nastavení výšky [mm]	692 – 1184
Rozsah nastavení šířky [mm]	Levá strana: 902 – 1500Pravá strana: 1103 – 1900
Maximální posuv [mm]	492
Provozní cyklus*:zapnutí/vypnutí [min]	2/18
Maximální rychlostnastavování [mm/s]	27

*UPOZORNĚNÍ: Vždy po 2 minutách nepřetržité práce motoru je třeba umožnit zařízení, aby vystydlo a nechat ho v klidu alespoň 18 minut.

1. Všeobecný popis

Účelem pokynů je pomoc při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PROSTUDUJTE TYTO POKYNY.

Pro zajištění dlouhodobého a spolehlivého provozu zařízení dbejte na jeho řádnou obsluhu a údržbu podle doporučení uvedených v těchto pokynech. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny související se zvýšením kvality. S ohledem na technický pokrok a

omezení hluku je zařízení navrženo a vyrobeno tak, aby bylo riziko vyplývající z emisí hluku omezeno na co nejnižší úroveň.

Vysvětlení symbolů

CE	Výrobek splňuje požadavky příslušných bezpečnostních norem.
	Před použitím se seznamte s pokyny.
	Recyklovatelný výrobek.
	UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo NEZAPOMEŇTE! popisující danou situaci(všeobecná výstražná značka).
	UPOZORNĚNÍ! Varování před zásahem elektrickým proudem!
	Zařízení II. třídy ochrany s dvojitou izolací.
	Pro použití ve vnitřních prostorech.

UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

Originální pokyny tvoří německá verze. Ostatní jazykové verze jsou překlady z německého jazyka.

2. Bezpečné používání

UPOZORNĚNÍ! Prostudujte si všechna varování týkající se bezpečnosti a všechny pokyny. Nedodržování varování a pokynů může způsobit těžké zranění nebo smrt.

Výrazy „zařízení“ nebo „výrobek“ použité u varování a v pokynech se týkají: ROHOVÝ RÁM PRO ELEKTRICKÝ STŮL

2.1. Elektrická bezpečnost

a) Zástrčka zařízení musí odpovídat zásuvce. Zástrčku v žádném případě nijak neupravujte. Originální zástrčky a zásuvky snižují riziko zasažení elektrickým proudem.

b) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.

c) Kabel používejte podle pokynů. Nikdy ho nepoužívejte k prénášení zařízení nebo k vytahování zástrčky ze zásuvky. Chraňte kabel préd zdroji tepla, olejem, ostrými hranami nebo pohyblivými částmi. Poškozené nebo spletené kabely zvyšují riziko zasažení elektrickým proudem.

d) Jestliže se nelze vyhnout použití zařízení ve vlhkém prostředí, používejte proudový chránič (RCD). Použitím RCD snížíte riziko zasažení elektrickým proudem.

e) Zařízení je zakázáno používat, je-li napájecí kabel poškozený nebo opotřebený. Poškozený napájecí kabel nechejte vyměnit elektromontérem nebo v servisu výrobce.

f) Pro zabránění zasažení elektrickým proudem nevkládejte kabel, zástrčku ani samotné zařízení do vody ani jiné kapaliny. Je zakázáno používat zařízení na mokrých površích.

2.2. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a zajistěte dostatečné osvětlení. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Při používání zařízení předcházejte nebezpečným situacím, pozorujte, co se děje, a chovejte se rozumně.

b) Zjistíte-li poškození nebo závady týkající se fungování výrobku, zařízení okamžitě vypněte a oznamte to oprávněné osobě.

c) V případě pochybností, zda zařízení funguje správně, kontaktujte servis výrobce.

d) Opravy zařízení smí provádět výhradně servis výrobce. Výrobek nikdy neopravujte sami!

e) Při vznícení nebo požáru používejte na hašení zařízení pod napětím výhradně práškové nebo sněhové hasicí přístroje (CO2).

f) Pokyny k používání si uložte pro pozdější použití. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.

g) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.

h) Používáte-li toto zařízení spolu s jinými zařízeními, dodržujte rovněž ostatní pokyny k používání.

2.3. Osobní bezpečnost

a) Zařízení není určeno k tomu, aby bylo používáno osobami (včetně dětí) se sníženými psychickými, smyslovými a mentálními funkcemi nebo osobami bez příslušných zkušeností a/nebo znalostí, nejsou-li pod dohledem osoby odpovědné za jejich bezpečnost nebo nebyly-li touto osobou poučeny o obsluze zařízení.

b) Zařízení mohou obsluhovat pouze osoby fyzicky způsobilé, schopné zvládnout jeho obsluhu a příslušně poučené, které se seznámily s těmito pokyny a byly proškoleny o bezpečnosti a ochraně zdraví při práci.

c) Zařízení není hračka. Zabraňte dětem, aby si se zařízením hrály.

2.4. Bezpečné používání zařízení

a) Zařízení nepřetěžujte. Používejte nářadí určené k danému účelu. Správně vybrané zařízení vykoná práci, pro kterou bylo navrženo, lépe a bezpečněji.

b) Zařízení nepoužívejte, nefunguje-li přepínač ON/OFF (nezapíná ani nevypíná zařízení). Zařízení, která nemohou být kontrolována pomocí přepínače, jsou nebezpečná, nesmějí se používat a musejí být opravena.

c) Před nastavením, výměnou vybavení nebo uložením nástroje vytáhněte zástrčku ze zásuvky. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu.

d) Nepoužívané zařízení uložte mimo dosah dětí a osob neznajících zařízení nebo tyto pokyny k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.

e) Zařízení udržujte v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblivé části (praskliny částí nebo veškeré jiné podmínky, které mohou mít vliv na bezpečný chod zařízení). V případě poškození předejte zařízení do opravy ještě před jeho použitím.

f) Zařízení chraňte před dětmi.

g) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání.

h) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby.

i) Při přepravě a prénášení zařízení z místa jeho uložení na místo použití dbejte zásad bezpečnosti a ochrany zdraví při ručních přepravních pracích platných v zemi, v níž jsou zařízení používána.

j) Zabraňte situacím, kdy se zařízení při práci zastaví vlivem velkého zatížení. Může to způsobit přehřátí součástí pohonu a v důsledku toho poškození zařízení.

k) Nedotýkejte se částí ani pohyblivého příslušenství, nebylo-li zařízení odpojeno od napájení.

I) Je-li zařízení v provozu, je zakázáno ho přesouvat, otáčet a jakkoliv s ním manipulovat.

m) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.

n) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.

o) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.

p) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.

q) Zařízení nepřetěžujte.

r) Překročení maximálního povoleného zatížení může způsobit poškození výrobku.

s) Nevhodné používání výrobku, např. sedání na pracovní desku, může výrobek poškodit a/nebo způsobit zranění.

t) Pro prevenci vážných zranění je zakázáno sedat na pracovní desku stolu.

u) Při nastavování je zakázáno se pohybovat nebo ležet pod konstrukcí stolu. Je zakázáno sedat nebo stoupat na rám stolu. Při nastavování dbejte zvýšené opatrnosti.

v) Pravidelně kontrolujte, zda mechanismus nastavení stolu funguje správně a odstraňte případné překážky bránící správnému nastavení.

w) Pamatujte na to, aby kabelová vedení, spoje a konektory nepřekážely při používání výrobku.

x) Při nastavování výšky stolu se ujistěte, že kabelová vedení jsou dostatečné dlouhá. Příliš krátké kabely a spojení mohou ztížit nastavení výšky nebo zapříčinit poškození jiných zařízení.

UPOZORNĚNÍ! Přestože zařízení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použití dalších bezpečnostních prvků chránících uživatele, existuje i nadále malé riziko úrazu či zranění při práci se zařízením. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

3. Zásady používání

Výrobek je určen k držení pracovní desky stolu a k nastavení jeho výšky.

Odpovědnost za veškeré škody způsobené v důsledku používání, které je v rozporu s určením zařízení, nese uživatel.

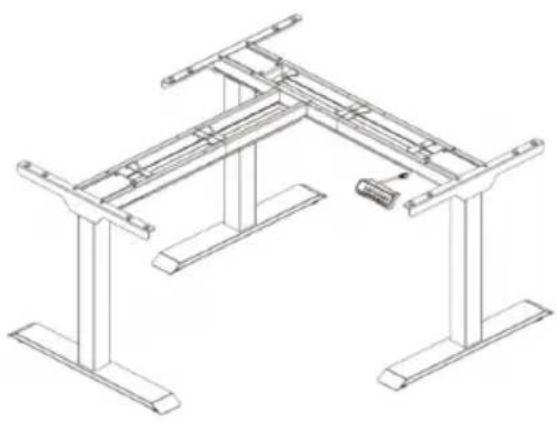

3.1. Popis zařízení

Č.	Obrázek	Název	Počet
1		Patka	3
2		Zvedací noha	3
3		Kabelový žlab	2
4		Příčka	1
5		Pomocná příčka	1
6		Boční konzola	3
7		Ovládací panel	1
8		Ovládací skříňka	1
9		Napájecí kabel	1
10		Datový kabel	1

Seznam příslušenství

Č.	Obrázek	Typ	Počet
A		M6	6
B		M6	8
C		M6	12
D		M6	16
E		St4.2	24
F		Inbusový klíč 4 x 4 mm	1

3.2. Příprava k provozu

UMÍSTĚNÍ ZAŘÍZENÍ

Teplota prostředí nesmí překračovat 40 °C a relativní vlhkost by neměla překračovat 85 %. Zařízení postavte tak, aby byla zajištěna dostatečná cirkulace vzduchu. Zařízení používejte v dostatečné vzdálenosti od horkých ploch. Zařízení vždy používejte na rovném, pevném, čistém a suchém ohnivzdorném povrchu.

Zařízení umístěte tak, aby byl vždy zajištěn přístup k sítové zástrčce. Nezapomeňte, že napájení zařízení musí odpovídat údajům uvedeným na typovém štítku!

MONTÁŽ ZAŘÍZENÍ

Než přistoupíte k montáži, připravte a zajistěte vhodný prostor. Doporučujeme použít rohož nebo ochrannou podložku, abyste předešli poškrábání výrobku/podlahy.

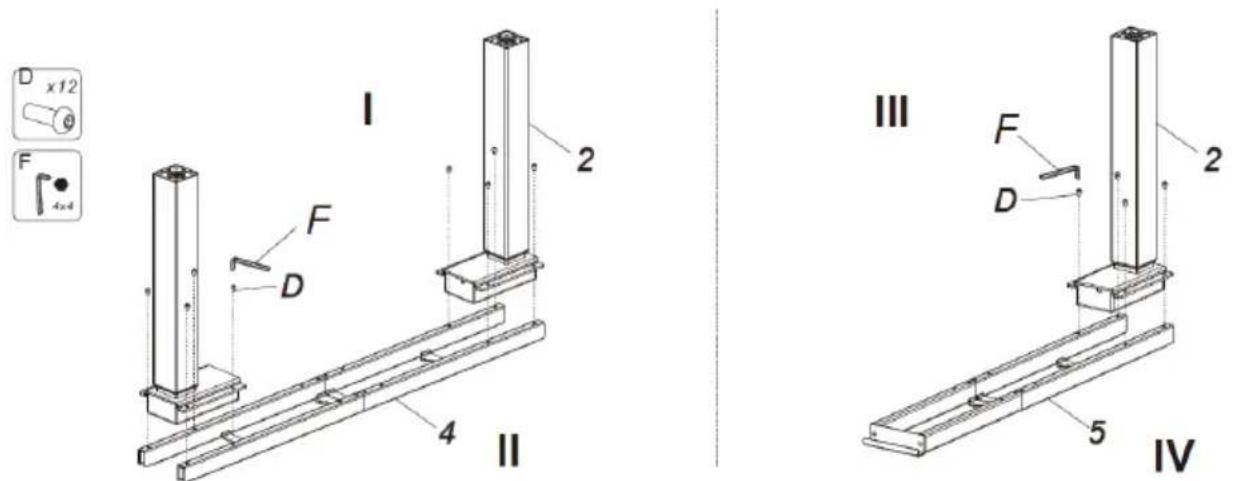

Krok 1

I. Namontujte příčku (4).
II. Zvedací nohu (2) připojte k příčce (4) pomocí klíče (F) na utažení šroubů (D).
III. Namontujte pomocnou příčku (5).
IV. Zvedací nohu (2) připojte k pomocné příčce (5) pomocí klíče (F) na utažení šroubů (D).

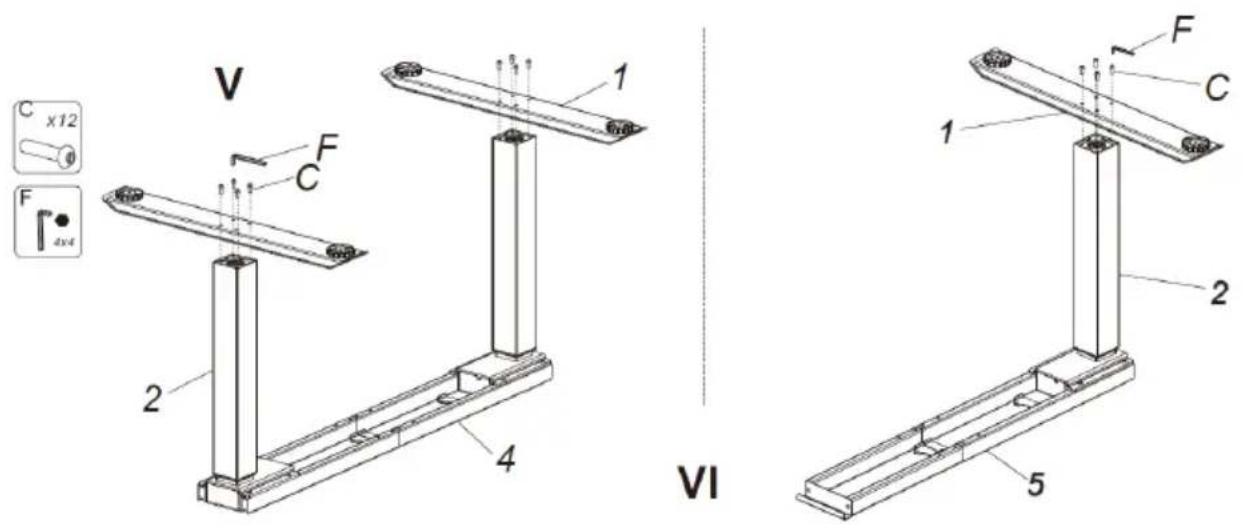

Krok 2

V 1 C x12 F C 2 4 VI 1 F C 2 5

V. Namontujte patky (1).
VI. Patky (1) připojte ke zvedacím nohám (2) pomocí klíče (F) na utažení šroubů (C).

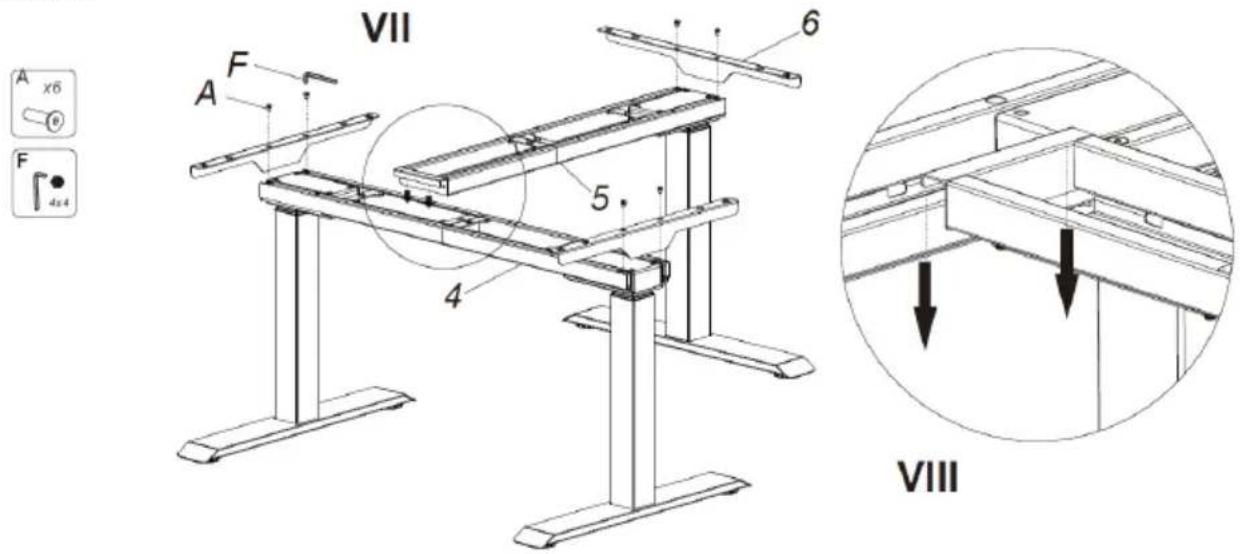

Krok 3

VII 6 A F A 5 4 VIII

VII. Namontujte pomocnou příčku (5) a boční konzoly (6).
VIII. Pomocnou příčku (5) připevněte k nosníku (4) a konkrétní polohu pak můžete přizpůsobit pracovní desce stolu.

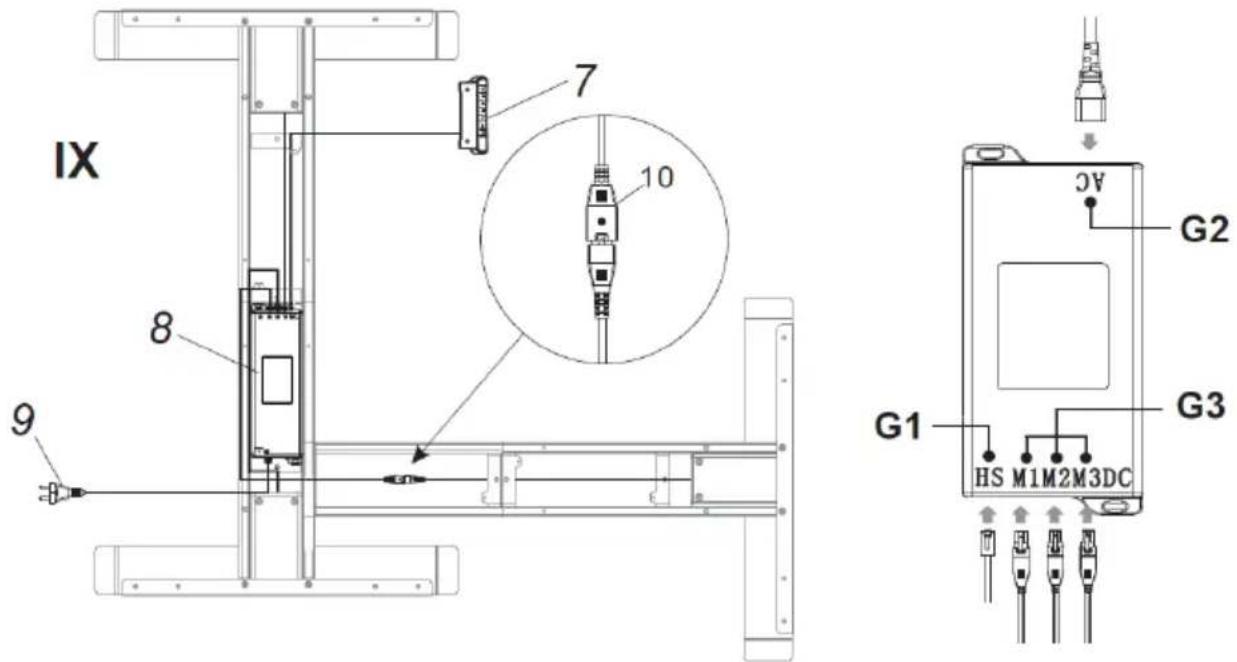

Krok 4

IX 7 10 8 9 G1 G2 G3 HS M1M2M3DC

IX. Všechny kabely zapojte do konektorů v ovládací skříňce (8):

• datový kabel od ovládacího panelu zapojte do konektoru (G1),
- napájecí kabel zapojte do konektoru (G2),
• datový kabel od zvedací nohy zapojte do konektoru (G3).

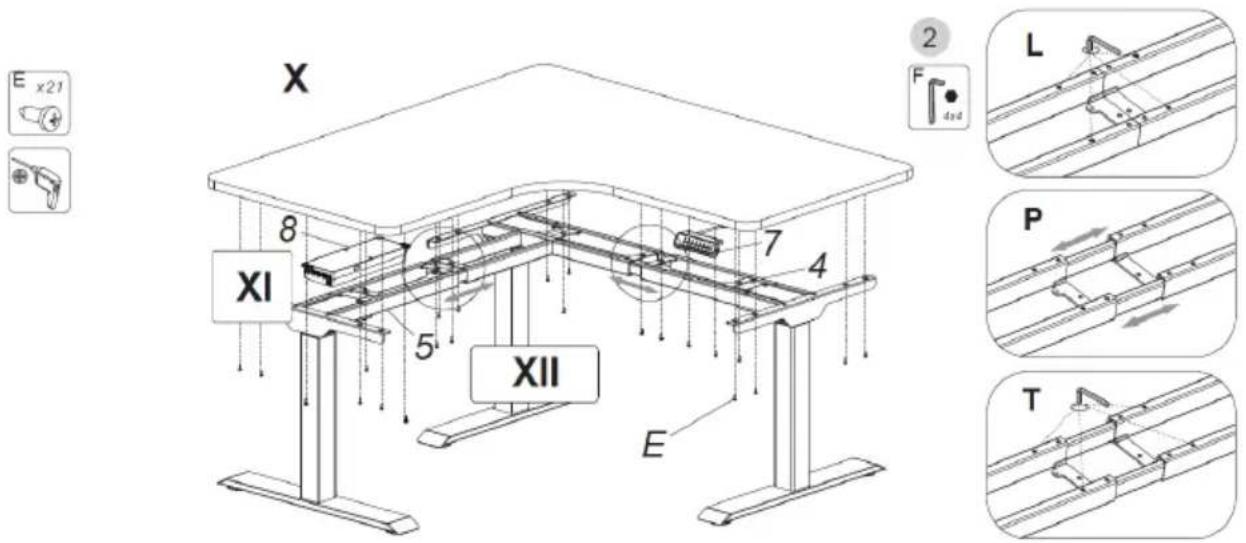

Krok 5

X. Namontujte pracovní desku stolu, ovládací panel (7) a ovládací skříňku (8).
XI. Ovládací skříňka musí být připevněna k pracovní desce stolu.
XII. Pokud je nutné prodloužit příčku, postupujte v následujících krocích:

• uvolněte (L),
• posuňte (P),

- utáhněte (T).

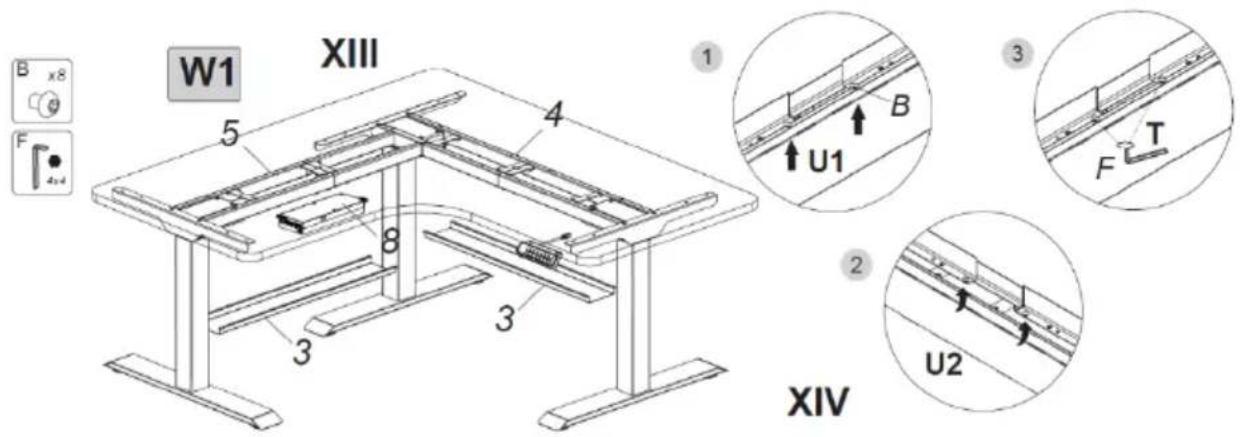

Krok 6-A

W1 XIII 5 4 8 3 3 1 B U1 F T 2 U2 XIV

1. způsob (W1)

XIII. Namontujte kabelové žlaby (3).

XIV. Postupujte v následujících 3 fázích:

1. nejprve našroubujte (U1) šrouby (B) do příčky (4) pomocí klíče (F), ale zcela neutahujte,
2. jednu stranu kabelového žlabu (3) nasad'te na šrouby (B) a poté nasad'te (U2) druhou stranu žlabu na šrouby (B),
3. nakonec utáhněte (T) šrouby (B) pomocí klíče (F).

Kabelový žlab (3) na pomocnou příčku (5) namontujete stejným způsobem.

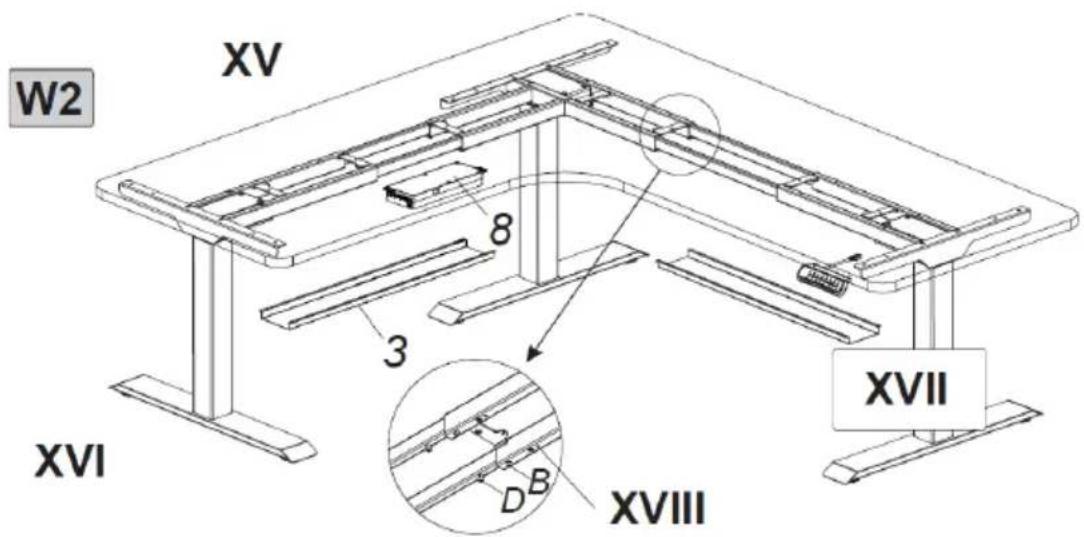

Krok 6-B

W2 XV 8 3 XVI D B XVIII XVII

1. způsob (W2)

XV. Namontujte kabelové žlaby (3).

XVI. Montáž kabelového žlabu (3) se provádí stejně jako při 1. způsobu (W1) v kroku 6-A.

XVII. Pokud je rám prodloužen na více než 1720 mm, měl by být kabelový žlab (3) namontován v prostřední části příčky.

XVIII. Délka příčky by neměla být větší, než jak ji ohraničuje pozice krajního otvoru.

3.3. Práce se zařízením

Nastavení výšky:

1. Zapojte zástrčku do sítové zásuvky.
2. Výšku nastavte pomocí tlačítek na ovládacím panelu.

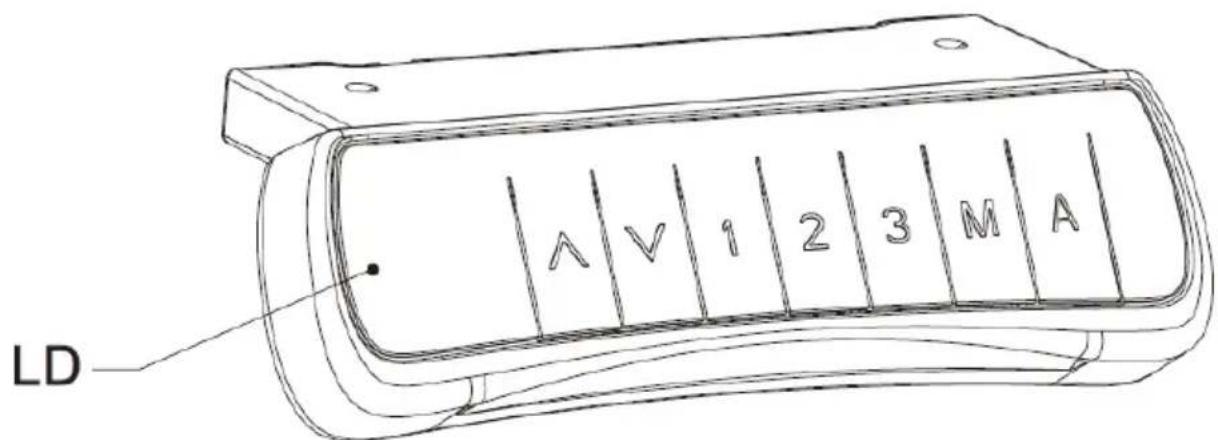

POPIS OVLÁDACÍHO PANELU:

Na ovládacím panelu je k dispozici následujících 7 tlačítek:

▲ : tlačítko pro nastavení výšky nahoru
▼ : tlačítko pro nastavení výšky dolů

1 : tlačítko první polohy výšky uložené uživatelem
2 : tlačítko druhé polohy výšky uložené uživatelem
3 : tlačítko třetí polohy výšky uložené uživatelem

M : tlačítko funkce paměti výšky

A : tlačítko pro nastavení alarmu pro připomenutí změny polohy uživateli

Obsluha ovládacího panelu:

- Funkce nastavení výšky:

K nastavení výšky slouží tlačítka ▲ nebo ▼. Na LED displeji se zobrazuje aktuální výška.

- Funkce paměti výšky:

a. Pomocí tlačítek ▲ nebo ▼ můžete nastavit požadovanou výšku. Pro uložení výšky do paměti stiskněte tlačítko M – na displeji se zobrazí S-. Poté stiskněte tlačítko 1, 2 nebo 3, abyste přiřadili stisknuté tlačítko ukládané výšce. Na displeji se zobrazí S-1, respektive S-2 nebo S-3.

b. Stisknutím tlačítka 1, 2 nebo 3 automaticky nastavíte výšku uloženou v paměti.

- Funkce připomenutí:

a. Pro aktivaci funkce připomenutí stiskněte tlačítko A – na displeji se zobrazí ON nebo on.

b. O dvě vteřiny později stiskněte tlačítko ▲ nebo ▼ — čas pro připomenutí se nastaví pouze tehdy, když displej bliká. Výchozím časem pro připomenutí je 45 minut a zobrazuje se jako _45. Následně pro uložení nastaveného času stiskněte libovolné tlačítko nebo vyčkejte 5 vteřin, než systém uloží nastavený čas automaticky. Každý úkon provedený během odpočítávání způsobí opětovné spuštění hodin. Až se odpočítávání ukončí, na displeji se zobrazí zpráva _00 a bzučák vydá 10-vteřinový zvukový signál.

c. Během 10-vteřinového signálu pro připomenutí stiskněte jakékoli tlačítko pro opětovnou aktivaci odpočítávání času, který byl nastaven (v bodě b). Jestliže během 10-vteřinového signálu pro připomenutí nebude proveden žádný úkon, pak po 5 minutách zazní další signál pro připomenutí. Jestliže ani při druhém signálu nenastane žádný úkon, funkce připomenutí změny polohy se vypne.

d. Pro vypnutí funkce připomenutí změny polohy stiskněte a podržte na tři vteřiny tlačítko A. Na LED displeji se zobrazí OFF nebo oFF.

• Nastavení antikolizní citlivosti:

a. Pro nastavení antikolizní citlivosti stiskněte a na 5 vteřin podržte současně tlačítka ▲ a ▼. K dispozici jsou 4 úrovně (A-3, A-2, A-1, A-0).

b. Označení antikolizní citlivosti na displeji: A-0 – funkce antikolizní citlivosti je vypnuta, A-1 – nízká citlivost, A-2 – střední citlivost, A-3 – vysoká citlivost. Přednastavena je citlivost A-3.

c. Při nastavování výšky, pokud pracovní deska stolu narazí na jiný objekt, okamžitě se zastaví a kousek vrátí, aby zabránila poškození.

d. Stiskněte a na 5 vteřin podržte současně tlačítka ▲ a ▼. Pokud se na displeji nezobrazí výše uvedený kód, pak antikolizní ochrana není aktivní.

- Resetování:

a. Až se na LED displeji objeví ASf nebo rSt, stiskněte a podržte tlačítko ▼. Pracovní deska stolu se přesune do nejnižší nebo nejvyšší polohy, a poté se bude pohybovat opačným směrem, až do zastavení. Na displeji se zobrazí číslice označující výšku – poté uvolněte tlačítko ▼. Po ukončení resetu můžete pracovní stůl normálně používat.

b. Jestliže se zobrazí chybový kód, stiskněte krátce tlačítko ▼ – tím přejdete do stavu ASf nebo rSt a můžete provést resetování (stejným způsobem jako v bodě a).

c. Pokud ani po provedení výše popsaných úkonů nebude pracovní stůl správně fungovat, kontaktujte oddělení péče o zákazníka.

3.4. Čištění a údržba

a) Před každým čištěním, seřízením, výměnou vybavení a rovněž není-li zařízení používáno, vytáhněte síťovou zástrčku a zařízení nechejte zcela vychladnout.
b) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.
c) Po každém čištění všechny části dobře usušte, než budete zařízení znovu používat.
d) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.
e) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.
f) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.
g) K čistění používejte měkký hadřík.
h) Na čistění používejte měkký a vlhký hadřík.
i) K čistění nepoužívejte ostré a/nebo kovové předměty (např. drátěné kartáče nebo kovové pomůcky), které mohou poškodit povrch materiálu, z něhož je zařízení vyrobeno.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ.

Po skončení životnosti toto zařízení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. Informuje o tom symbol umístěný na výrobku, v pokynech k obsluze nebo na obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Díky opakovanému použití, využití materiálů nebo jiným formám využívání opotřebovaných zařízení přispíváte k ochraně našeho životního prostředí.

Informace o příslušném sběrném dvoře pro likvidaci opotřebovaných zařízení vám poskytne orgán místní samosprávy.

ŘEŠENÍ PROBLÉMŮ

Problém	Možná příčina	Činnost
Po připojení k napájení zařízení nereaguje na stisknutí tlačítka ▲ nebo ▼.	Kabel není zapojen.	Ujistěte se, že všechny kabely jsou dobře zapojené.
Nízká rychlost zdvihu nebo prokluz při klesání.	Pracovní stůl je nadměrně zatížený – maximální zatížení činí 150 kg.	Ujistěte se, že zatížení stolu nepřekračuje 150 kg.
Motor nefunguje podle návodu.	Problém s motorem.	Kontaktujte dodavatele nebo prodejce.
Přetížení prací.	Překročení provozního cyklu: zapnutí maximálně na 2 min. / vypnutí 18 min.	Zapněte opět po 18 minutách odpojení od napájení.
Nedostatečná výška při zvedání / klesání.	Obnovení továrního nastavení.	Stiskněte a podržte současně tlačítka M a 3, a to alespoň na tři vteřiny, dokud nezazní dva souvislé zvukové signály označující obnovení továrního nastavení.
