BEDIENUNGSANLEITUNG X8 Pro NILOX

Lesen und befolgen Sie alle Anweisungen im Benutzerhandbuch, bevor Sie dieses Produkt verwenden. Stellen Sie sicher, dass Sie die Sicherheitsanweisungen und Warnungen verstehen und befolgen, um das Risiko von Verletzungen zu verringern. Der Benutzer ist für alle Konsequenzen verantwortlich, die sich aus dem unsachgemäßen Gebrauch des Elektrofahrrads ergeben. Stöße, Stürze und Kontrollverlust können Personen und Gegenstände in der Umgebung des Benutzers beschädigen. In jedem Fall die Fahrtrichtung und Geschwindigkeit vorausschauend planen, die

Straßenverkehrsordnung und die schwächeren Verkehrsteilnehmer respektieren. Der Benutzer ist für alle Konsequenzen verantwortlich, die durch unsachgemäßen Gebrauch des Produkts verursacht werden. Der Besitzer des Elektrofahrrads muss die lokalen Gesetze bezüglich der Nutzung des Produkts in Bezug auf Helmpflicht, Geschwindigkeitsbegrenzungen und befahrbare Bereiche überprüfen und einhalten. Der Händler und der Verkäufer sind nicht verantwortlich für Schäden an Gegenständen und/oder Personen, die durch unsachgemäßen Gebrauch des Produkts verursacht werden. Die Helmpflicht unterliegt den lokalen Gesetzen. Dieses Produkt ist kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren (überprüfen Sie die geltenden lokalen Gesetze). Es wird empfohlen, dass Benutzer unter 18 Jahren von einem Erwachsenen beaufsichtigt werden. Dieses Fahrzeug kann nicht mehr als eine Person gleichzeitig transportieren. Dieses Produkt ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis des Produkts vorgesehen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person unterwiesen. Überprüfen Sie immer den Zustand der Räder und der Batterie, bevor Sie das Produkt verwenden. Halten Sie die Batterie außerhalb der Reichweite von Kindern.

Die Reinigung und Wartung darf nicht Kindern ohne angemessene Aufsicht anvertraut werden. Halten Sie die Verpackungsfolie außerhalb der Reichweite von Kindern, um Erstickungsgefahr zu vermeiden. Kinder dürfen nicht mit diesem Produkt spielen. Die Reinigung und Wartung durch den Benutzer darf nicht Kindern ohne angemessene Aufsicht anvertraut werden. Schalten Sie das Produkt aus und trennen Sie das Gerät vom Stromnetz, bevor Sie Wartungsarbeiten durchführen oder die Batterie entfernen. Entfernen Sie die Batterie aus dem Fahrzeug, bevor Sie es verschritten. Das Produkt muss ausgeschaltet und vom Stromnetz getrennt sein, bevor die Batterie entfernt wird. Die Batterie muss gemäß den geltenden lokalen Gesetzen entsorgt werden. Lesen Sie das Handbuch vor der Verwendung sorgfältig durch. Bewahren Sie es für zukünftige Verwendungen auf. Lagern Sie das Handbuch an einem sicheren Ort und geben Sie es an eventuelle neue Besitzer weiter. Der Benutzer ist für alle Konsequenzen verantwortlich, die durch unsachgemäßen Gebrauch des Produkts verursacht werden. Wer das Handbuch nicht befolgt, riskiert, die Kontrolle über das Produkt zu verlieren und zu stürzen, was schwerwiegende Folgen haben kann. Der Händler und der Verkäufer sind nicht verantwortlich für Schäden an Gegenständen und/oder Personen, die durch unsachgemäßen Gebrauch des Produkts verursacht werden. Das Produkt ist für den Transport einer Person gleichzeitig konzipiert. Verwenden Sie das Produkt nur, wenn es sich in gutem Zustand befindet. Der Kontrollverlust über das Produkt während der Nutzung kann schwerwiegende Folgen für den Benutzer und andere Personen haben. Laden Sie die Batterie vollständig auf, bevor Sie das Produkt verwenden. Der Besitzer des Elektrofahrrads muss die lokalen Gesetze bezüglich der Nutzung des Produkts in Bezug auf Helmpflicht, Geschwindigkeitsbegrenzungen und befahrbare Bereiche überprüfen und einhalten

(überprüfen Sie die geltenden Gesetze). Befolgen Sie die Anweisungen in diesem Handbuch, um technische Probleme zu vermeiden. Die Batterie ist das Herzstück dieses Produkts. Die Batterie darf nicht vollständig entladen werden und muss vor jeder Nutzung vollständig aufgeladen werden.

ELEKTROFAHRRAD NILOX

Sehr geehrter Kunde, wir danken Ihnen, dass Sie sich für ein Elektrofahrrad „NILOX“ entschieden haben, das vollständig in Italien nach dem internationalen Qualitätsstandard EN15194:2018 entworfen und montiert wurde und den Richtlinien 2006/42/CE; 2014/30/UE; 2011/65/UE entspricht. Die Elektrofahrräder (Electrically Power Assisted Cycle, im Folgenden auch „EPAC“) sind von der europäischen Richtlinie 2013/168/UE, die sich auf die Zulassung von zwei- und dreirädrigen Kraftfahrzeugen bezieht, ausgenommen und entsprechen den Anforderungen des Artikels 50 der Straßenverkehrsordnung. Diese Definition schließt die Möglichkeit aus, den Elektromotor unabhängig von der Pedalbewegung zu betreiben, und schließt tendenziell die Möglichkeit aus, sich durch Aktivierung eines Gashebels zu bewegen. Die funktionalen Merkmale, die von den italienischen und europäischen Vorschriften für EPAC gefordert werden, sind wie folgt.

• Die Unterstützung des Elektromotors muss nur erfolgen, wenn der Radfahrer in Fahrtrichtung tritt.
• Die Unterstützung wird sofort unterbrochen, sobald der Radfahrer aufhört, in Fahrtrichtung zu treten.
• Gemäß den Sicherheitsvorschriften wird die Unterstützung des Motors durch Betätigung der Bremsen unterbrochen.
• Die Unterstützung wird schrittweise reduziert und schließlich aufgehoben, wenn das Fahrzeug die Höchstgeschwindigkeit von 25 km/h erreicht.

VERPACKUNG

Öffnen Sie die Verpackung vorsichtig, um das Fahrrad nicht zu beschädigen, und entfernen Sie die Schutzvorrichtungen. In der Schachtel finden Sie, in einer Plastiktüte verpackt, die Pedale und das Ladegerät mit dem Verbindungskabel. Bevor Sie die Verpackung entsorgen, stellen Sie sicher, dass sie vollständig leer ist und alle Teile des Fahrrads vorhanden sind. Es wird empfohlen, die vollständige Verpackung für einen kurzen Zeitraum aufzubewahren. Entsorgen Sie die Verpackung ordnungsgemäß bei den entsprechenden Recyclingzentren. Das Fahrrad wird mit ZWEI Schlüsseln zur Entfernung der Batterie geliefert. Die Schlüssel dienen zum Entsperren und Herausnehmen der Batterie aus dem Gehäuse und zum Einschalten des Fahrrads (siehe entsprechenden Abschnitt). Es wird empfohlen, einen Schlüssel während der Nutzung des Fahrrads bei sich zu tragen und den anderen an einem sicheren Ort aufzubewahren.

TECHNISCHE MERKMALE

• Klappbarer Stahlrahmen mit gefederter Gabel.
  • Tretunterstützung durch Elektromotor.
  • Motor: Hinterrad 36V*250W.
  • Batterie: 36V *13Ah (468Wh) Lithium.
  • Nenn-Geschwindigkeit: ca. 25 km/h.
  • 5 Stufen der Tretunterstützung.
  • Reichweite: bis zu 70 km.
  • Batterieladegerät: 100V-240V.
  • Ladezeit: 4 bis 6,5 Stunden.
  • Ladezyklen der Batterie: ca. 700.
• Batterieladeanzeige auf dem Display.
• Bremshebel aus Aluminium mit Cut-off-System.
  • Mechanische Scheibenbremsen.
• Batteriekörper: abnehmbar mit Sicherheitsschloss.

• Maximale Tragfähigkeit: 100 kg.
• Gepäckträger aus Stahl.
- Lenker verstellbar und klappbar.
• Schaltung: Shimano 6 Gänge.
• Gewicht Fahrrad: ca. 35 kg.
• Gewicht Batterie: ca. 3,5 kg.

BEDIENUNGS- UND WARTUNGSHANDBUCH

Das Fahrrad wird laut Straßenverkehrsordnung als Fahrzeug definiert und verpflichtet den Radfahrer zur vollständigen Einhaltung der Vorschriften, die den Verkehr regeln. ACHTUNG AUF MÖGLICHE NATIONALE GESETZLICHE ANFORDERUNGEN BEIM FAHREN AUF ÖFFENTLICHEN STRASSEN (zum Beispiel Beleuchtung und Reflektoren). Machen Sie sich nach und nach mit Ihrem Fahrrad, seiner Ausstattung und seinen Sicherheitsvorkehrungen vertraut und üben Sie, bis Sie sicher sind, es korrekt nutzen zu können.

Eine gute Kenntnis der Eigenschaften Ihres Fahrrads und die Einhaltung allgemeiner Regeln der Korrektheit und des gesunden Menschenverstands können Ihnen helfen, sich bei der Nutzung sicherer zu fühlen. Verleihen Sie das Fahrzeug nicht an Personen, die nicht in der Lage sind, es zu bedienen. Das Fahrzeug darf nicht von Minderjährigen genutzt werden. Fahren Sie vorsichtig; achten Sie auf andere Radfahrer und abgelenkte Autofahrer. Fahren Sie, ohne Ihre körperlichen Grenzen zu überschreiten. Tragen Sie immer einen Schutzhelm. Überprüfen Sie regelmäßig die Mechanik Ihres Fahrrads. Es wird empfohlen, die Batterie nach jedem Gebrauch aufzuladen. Wenn sie nicht aufgeladen wird, könnte die Batterie beschädigt werden. Wenn das Fahrrad längere Zeit nicht benutzt wird, laden Sie die Batterie mindestens einmal im Monat auf. Stellen Sie vor der Nutzung des Fahrrads mit Tretunterstützung sicher, dass Sie unter absolut sicheren Bedingungen arbeiten. Stellen Sie sicher, dass Muttern, Schrauben, Verschlüsse und alle mechanischen Komponenten festgezogen und nicht abgenutzt und/oder beschädigt sind. Die Fahrposition sollte komfortabel sein, indem Sie sich sorgfältig Zeit nehmen, um die Höhe des Sattels und des Lenkers einzustellen, um eine korrekte Fahrposition zu gewährleisten. Die Bremsen sollten effektiv funktionieren. Die Reifen sollten auf den richtigen Druck aufgepumpt sein. Die Pedale sollten korrekt an den Kurbeln befestigt sein. Ihr Fahrrad wurde für den Einsatz auf asphaltierten und nicht asphaltierten Straßen konzipiert; es ist nicht für den Offroad-Einsatz geeignet. In jedem Fall können extreme Nutzungen gefährlich sein und führen zur alleinigen Verantwortung des Nutzers im Falle von Unfällen und Verletzungen, die ihm oder Dritten bei solchen Gelegenheiten zugefügt werden. Der Hersteller lehnt jede Verantwortung für solche Nutzungen des Produkts ab. Ihr Fahrrad wurde für den Transport einer Person gleichzeitig und für ein Gesamtgewicht von etwa 100 kg konzipiert. Der Hersteller lehnt jede Verantwortung im Falle von Unfällen ab, die durch die gleichzeitige Nutzung des Fahrrads durch mehr als eine Person, durch Überlastung oder durch nicht fest an geeigneten Gepäckträgern befestigtes Gepäck verursacht werden. Die Nutzung von Anhängern und/oder hinteren Anhängern ist verboten. Lassen Sie das Fahrrad mit Tretunterstützung regelmäßig überprüfen, um einen ordnungsgemäßen Betrieb zu gewährleisten. Es liegt in der Verantwortung des Nutzers sicherzustellen, dass alle Komponenten einen ordnungsgemäßen Betrieb des Fahrrads gewährleisten. Es ist wichtig, die Bremsanlage immer effizient und frei von Verunreinigungen zu halten, die sich bei der Nutzung auf der Straße ansammeln. Es wird darauf hingewiesen, dass der Nutzer ein persönliches Risiko für Verletzungen, Schäden und/oder Verluste übernimmt, wenn die oben genannten Bedingungen verletzt werden, und die Garantie automatisch erlischt. Nutzungen, die von denen abweichen, für die das EPAC konzipiert wurde, sowie jede Änderung, die die Funktion Ihres EPAC verändert, wie beschrieben, sind strafbar und können gesetzlich verfolgt werden und führen zu einem Risiko von Schäden oder Verletzungen. In keinem Fall kann der Hersteller für Unfälle oder Schäden verantwortlich gemacht werden, die durch nicht konforme Nutzungen des EPAC oder durch Änderungen oder Eingriffe an diesem entstehen.

VERKEHRSREGELN

Überprüfen Sie, dass die Batterie fest in ihrem Gehäuse sitzt und mit dem mitgelieferten Schlüssel gesperrt ist. Überprüfen Sie, dass die Bremsen ordnungsgemäß funktionieren. Überprüfen Sie, dass die Beleuchtungseinrichtungen ordnungsgemäß funktionieren. Laut Gesetz darf die Geschwindigkeit des Fahrrads während der Nutzung mit elektrischer Tretunterstützung 25 km/h nicht überschreiten. Überprüfen Sie bei Wasserdurchfahrten, dass der Wasserstand nicht die Höhe des Elektromotors

erreicht. Treten Sie nicht während des Bremsens. Vermeiden Sie ständiges Bremsen und Anfahren, um die Batteriedauer zu verlängern. Fahren Sie sicher. Tragen Sie immer einen Fahrradhelm, der den Vorschriften (EU) 2016/425 entspricht. Achten Sie auf die Straßenverkehrsregeln. Erhöhen Sie die Geschwindigkeit der Tretunterstützung schrittweise. Halten Sie die Tretunterstützung auf Steigungen oder unbefestigten Straßen aktiv, um die Batteriedauer und die Effizienz des Motors zu verlängern. Achten Sie auf den Reifendruck und das Fahren auf nassen, rutschigen, schmutzigen und in jedem Fall schlecht haftenden Strecken; wenn Sie auf die angegebenen Fälle stoßen, fahren Sie langsam oder schieben Sie das Fahrrad. Die maximale Tragfähigkeit (einschließlich des Nutzers) beträgt 100 kg, überschreiten Sie die Tragfähigkeit nicht. Am Ende der Nutzung des Elektrofahrrads. Schalten Sie alle Schalter aus (zuerst das Display ausschalten und anschließend die Batterie). Lassen Sie das Fahrrad nicht Feuchtigkeit, Regen oder übermäßiger Hitze ausgesetzt. Setzen Sie das Fahrrad niemals einer kontinuierlichen Wasserstrahlwäsche aus. Decken Sie das Fahrrad nicht mit Plastikabdeckungen ab.

ACHTUNG

Der Elektromotor des Fahrrads funktioniert prinzipiell auch als Stromgenerator. Wir empfehlen, dies stets zu beachten und bei der Nutzung des Fahrrads bergab, insbesondere bei steilen Gefällen, die Geschwindigkeit zu reduzieren, indem Sie das Fahrrad bremsen. Dies dient nicht nur der Sicherheit des Fahrers, sondern verhindert auch die Entwicklung einer hohen Spannung, die die elektrische Steuereinheit beschädigen könnte.

BETRIEB DES PEDELECS

Dies ist ein PEDELEC. Das bedeutet, dass, obwohl es mit einem Elektromotor ausgestattet ist, der Benutzer wie bei einem normalen Fahrrad in die Pedale treten muss, damit es funktioniert. Der Elektromotor unterstützt das Treten, indem er es weniger anstrengend macht und die Geschwindigkeit erhöht. Das Fahrrad kann auch ohne Motorunterstützung verwendet werden. Die maximale Geschwindigkeit, die mit dem Pedelec erreicht werden kann, beträgt 25 km/h. Um die Tretunterstützung zu aktivieren, muss das Fahrrad über den Schalter an der Batterie eingeschaltet und anschließend die ON/OFF-Taste am Display gedrückt werden; die Leuchtanzeigen am Lenkerdisplay zeigen an, dass die Batterie geladen ist und das Fahrrad einsatzbereit ist. Während der Nutzung des Fahrrads und dem Entladen der Batterie erlöschen die Lichter nacheinander. Durch Treten wird die Steuereinheit aktiviert, die den Motor in die Pedalbewegung eingreifen lässt. Das mitgelieferte Shimano 6-Gang-Getriebe ermöglicht eine weitere Anpassung des Tretverhältnisses an die eigenen Bedürfnisse. Die Tretunterstützung wird bei Bremsvorgängen oder wenn das Treten eingestellt wird (z.B. bergab) unterbrochen. Um sie wieder zu aktivieren, genügt es, erneut in die Pedale zu treten. Während des Bremsens bitte nicht in die Pedale treten. Die angegebene Reichweite bezieht sich auf die normale Nutzung eines Fahrrads auf städtischen und/oder dörflichen Strecken. Bei steilen Anstiegen und/oder dem Transport schwerer Gegenstände kann die Reichweite erheblich abnehmen. Da es sich, wie bereits erwähnt, um ein Fahrrad handelt, ist die Hinzufügung eines Gashebels nicht vorgesehen. Die Entscheidung des Benutzers, einen Gashebel hinzuzufügen, führt sofort zum Erlöschen der Garantie des Fahrrads und würde dessen Charakter als Fahrrad beenden. Wenn Sie ein Pedelec fahren, ist Ihre Geschwindigkeit deutlich höher als bei einem „normalen Fahrrad“. Seien Sie besonders aufmerksam und berücksichtigen Sie angemessene Bremswege.

DAS FAHRRAD

Das Fahrrad wird geöffnet mit montiertem Sattel und gedrehtem Lenker geliefert. Die Pedale müssen montiert werden. Die Batterie ist nicht angeschlossen. Zum Einsetzen und korrekten Anschließen der Batterie beachten Sie bitte den Abschnitt „Positionierung“. Entfernen Sie die Schutzvorrichtungen, richten Sie dann den Lenker aus und stellen Sie ihn ein.

• Heben Sie das Lenkrohr an und bringen Sie es in eine vertikale Position.
  • Schließen Sie den Verriegelungshebel.
  • Drehen Sie den Sicherungsring, bis er im Hebel einrastet.
• Um die Höhe des Lenkers einzustellen, betätigen Sie die Schnellverriegelung und heben und/oder senken Sie die „T“-Lenkerstange.
• Um den Lenker zusammenzuklappen, lösen Sie den Sicherungsring und öffnen Sie den Hebel nach unten; senken Sie den Lenker rechts vom Rahmen in Richtung Pedal, achten Sie dabei auf

die Brems- und Schaltkabel. Stellen Sie sicher, dass alle Verriegelungen fest geschlossen sind, bevor Sie das Fahrrad benutzen.

MONTAGE DER PEDALE

Schrauben Sie die Pedale an die Kurbeln: Das RECHTE Pedal ist am Stift mit einem „R“ gekennzeichnet; schrauben Sie dieses Pedal im UHRZEIGERSINN auf die RECHTE Kurbel (Kettenseite). Das LINKE Pedal ist am Stift mit einem „L“ gekennzeichnet; schrauben Sie dieses Pedal im GEGENUHRZEIGERSINN auf die LINKE Kurbel. Schrauben Sie die Pedale zunächst mit den Händen an und ziehen Sie sie dann mit dem Schlüssel fest, bis Sie ohne übermäßige Kraftanwendung das Ende erreichen. ACHTUNG: Befolgen Sie die Anweisungen genau, um eine Beschädigung des Pedalgewindes und/oder der Kurbel zu vermeiden. Wenn Sie während der Benutzung eine Anomalie im Pedalbewegung wahrnehmen, unterbrechen Sie sofort das Treten und lassen Sie das Fahrrad von einem kompetenten Mechaniker überprüfen.

SATTEL EINSTELLEN

Die korrekte Einstellung des Sattels ist wichtig für die Körperhaltung während des Tretens und ermöglicht die besten Leistungen bei geringerer Belastung der Gelenke. Probieren Sie das Fahrrad vor der Benutzung aus und stellen Sie die Höhe und den Winkel des Sattels ein. Die Höhe des Sattels sollte entsprechend der Beinlänge eingestellt werden. Die Höhe ist korrekt, wenn Sie im Sitzen das Pedal in der tiefsten Position mit der Ferse erreichen. Das Bein muss vollständig gerade sein. Stellen Sie die Höhe nach diesen Angaben ein. Beachten Sie bei der Höheneinstellung in jedem Fall das STOP-Zeichen (Kerbe) am Sattelrohr. DIE KERBE MUSS IMMER IM RAHMENROHR EINGEFÜGT SEIN. Wenn Sie den Sattel nicht vollständig horizontal, sondern mit leicht angehobenem „Nase“ halten möchten, müssen Sie die Befestigung unter dem Sattel lösen und den Winkel einstellen. Ziehen Sie die Befestigung erneut fest, damit sich der Sattel nicht bewegt. Änderungen der Sattelposition, auch wenn sie klein sind, können den Komfort beim Treten beeinflussen. Es wird empfohlen, bei jeder Anpassung nur eine Änderung auf einmal vorzunehmen und schrittweise vorzugehen, bis die bequemste und korrekteste Position gefunden ist. Stellen Sie sicher, dass die Muttern der Klemme, die die Sattelposition einstellen, fest angezogen sind. Das Fahrrad ist mit einer Schnellspann-Sattelstütze ausgestattet; um den Sattel einzustellen, öffnen Sie die Befestigung, heben oder senken Sie die Sattelstütze auf die gewünschte Höhe und stellen Sie sicher, dass die Stop-Grenze nicht sichtbar ist, ziehen Sie den Schnellspannmechanismus fest und stellen Sie sicher, dass der Hebel fest angezogen ist.

BREMSEN EINSTELLEN

Das Fahrrad ist mit MECHANISCHEN SCHEIBENBREMSEN ausgestattet. Die Bremsbeläge der Scheibenbremsen benötigen eine minimale Abnutzung, bevor sie die optimale Bremsleistung erreichen. Außerdem erhitzen sich die Scheiben während des Betriebs, berühren Sie sie nicht, nachdem Sie gerade angehalten haben. Im Falle eines Bruchs einer der beiden Bremsanlagen, sorgen Sie sofort für die Reparatur, da eine einzelne Bremse nicht ausreicht, um eine sichere Bremsung zu gewährleisten. Es wird empfohlen, die Beläge, die Hüllen und die Spannkabel sorgfältig zu überprüfen und zu schmieren. Wenn Sie ausgefranste oder verlängerte Spiralen, gebogene Enden, Rost oder Abnutzung bemerken, ersetzen Sie die beschädigten Teile umgehend. Zum Austausch der Beläge lösen Sie die Halteschraube bis zur Entfernung des Belags und führen Sie den Austausch durch. Stellen Sie sicher, dass die Bremsbeläge fest befestigt sind (Anzugsmoment 5/8 Nm). Wenn möglich, lassen Sie diese Arbeiten von qualifiziertem Personal durchführen.

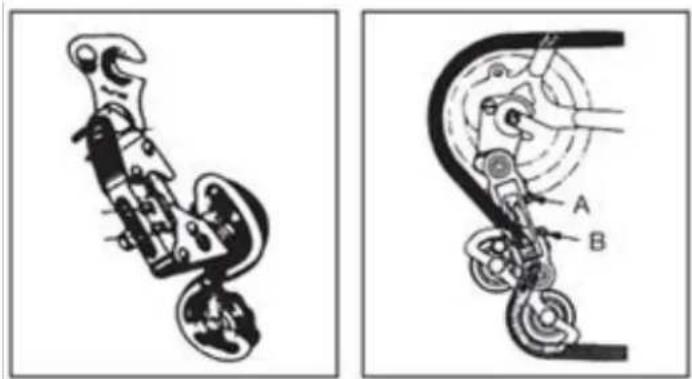

SCHALTUNGSEINSTELLUNG

Wenn die Kette Schwierigkeiten hat, auf das große hintere Kettenblatt zu steigen (Schalthebel am Lenker maximal gedreht), muss die Schraube B leicht gelöst werden, um zu verhindern, dass die Kette über das letzte Kettenblatt hinausgeht. Wenn die Kette Schwierigkeiten hat, auf das kleine hintere Kettenblatt zu fallen, lösen Sie die Schraube A leicht, um die Schaltgruppe auf das kleine Kettenblatt auszurichten. Bei Zweifeln oder dem Gefühl einer Anomalie während der Nutzung lassen Sie das Fahrrad von einem kompetenten Mechaniker überprüfen.

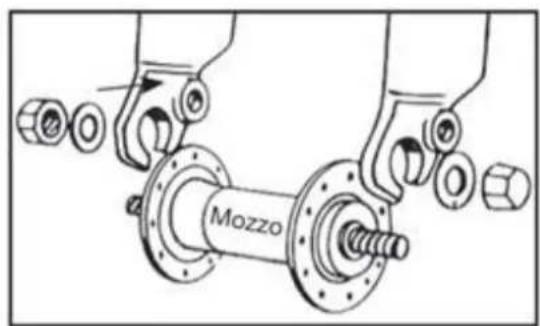

RADMONTAGE MIT NABE OHNE SCHNELLSPANNER

Setzen Sie die Nabe des Vorderrads in die Gabel ein; setzen Sie die beiden Zahnscheiben mit Absturzsicherung, eine auf jeder Seite, ein und achten Sie darauf, dass der Zahn in das dafür vorgesehene Loch in der Gabel passt. Setzen Sie die beiden Muttern ein und ziehen Sie sie fest, wobei Sie darauf achten, dass das Rad in der Mitte der Gabel ist. ACHTUNG: Überprüfen Sie vor der Benutzung des Fahrrads immer, ob das Rad korrekt an der Vorderradgabel und den hinteren Ausfallenden des Rahmens befestigt ist. Bei Zweifeln oder dem Gefühl einer Anomalie während der Nutzung lassen Sie das Fahrrad von einem kompetenten Mechaniker überprüfen.

VORDER- UND RÜCKLICHT

Das Fahrrad ist mit einer Batteriebeleuchtung vorne und hinten ausgestattet. Sowohl das Vorderlicht als auch das Rücklicht werden direkt durch Drücken der Schalter am Licht eingeschaltet.

WIE MAN DAS FAHRRAD BENUTZT

Dieses Elektrofahrrad ist mit einem „Tretunterstützungssystem“ ausgestattet, das aus einem Motor, einer Batterie und einem Trittfrequenzsensor besteht. Es ist wichtig zu wissen, dass, wenn das System eingeschaltet ist, der Motor nur dann Energie liefert, wenn man in die Pedale tritt. Sobald man aufhört zu treten, schaltet sich der Motor ab und die elektrische Unterstützung beim Treten entfällt. Bei allen Fahrrädern mit Tretunterstützung schaltet sich der Motor außerdem ab und die elektrische Unterstützung stoppt, wenn die für Elektrofahrräder zulässige Höchstgeschwindigkeit von 25 km/h erreicht wird. Sobald die Geschwindigkeit unter diesen Wert sinkt, startet die elektrische Unterstützung erneut, bis man aufhört zu treten.

Auch bei der Nutzung der Bremsen stoppt die elektrische Unterstützung.

DAS FAHRRAD EINSCHALTEN

Stellen Sie sicher, dass der Batterieschlüssel auf „ON“ steht. Schalten Sie das Fahrrad ein, indem Sie die „ON/OFF“-Taste am Display drücken. Beginnen Sie zu treten, um die Tretunterstützung zu aktivieren. Es wird empfohlen, langsam zu beginnen und die Tretgeschwindigkeit allmählich zu erhöhen. Der Motor funktioniert nur beim Treten; hört man auf zu treten oder bremst, stoppt der Motor.

DAS FAHRRAD AUSSCHALTEN

Schalten Sie das Fahrrad aus, indem Sie die „ON/OFF“-Taste am Display drücken. Stellen Sie den Batterieschlüssel auf „OFF“. Stellen Sie sicher, dass das Fahrrad ausgeschaltet ist, wenn es nicht benutzt wird. Es wird empfohlen, die Batterie zu entfernen.

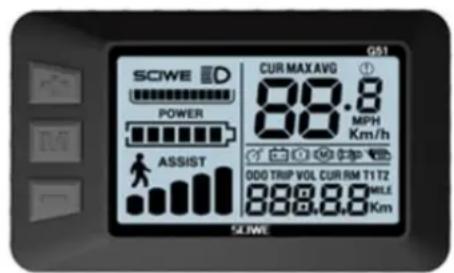

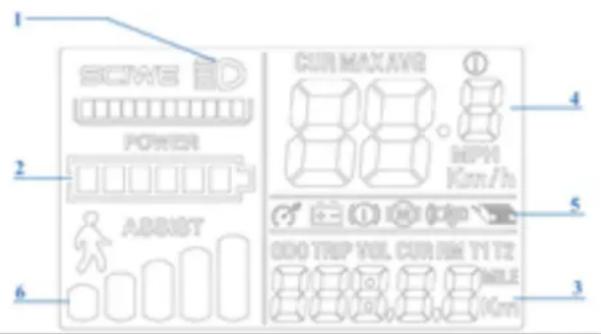

DISPLAY (Das Display kann je nach gewählter Ausstattung variieren).

MODELL G51

1 SCNASE POWER ASSIST 2 CUR MAX AVG MPW Km/h 3 000 TRIP VOL. CUR IM Y TZ MILE (Km)

G51 SCIWE D POWER ASSIST CUR MAX.AVG 88.8 MPH Km/h 000 TRIP VOL CUR RM T1 TZ 888.8.8 MLE Km SIWE

Das Fahrrad ist mit fünf Stufen der Tretunterstützung ausgestattet, die auf dem Display ausgewählt werden können.

Mit dem Display wird das Fahrrad eingeschaltet, die Tretunterstützung eingestellt und die folgenden Informationen angezeigt:

1. Lichtsteuerung (falls im Fahrrad vorhanden).
2. Die verbleibende Batterieladung.
3. Die zurückgelegte Strecke (TRIP), die insgesamt zurückgelegte Strecke (ODO), die Nutzungsdauer (TM).
4. Die Reisegeschwindigkeit (SPEED), die Durchschnittsgeschwindigkeit (AVG), die maximale erreichte Geschwindigkeit (MAX).
5. Die Fehlercodes (REE).
6. Die ausgewählte Unterstützungsstufe oder die Aktivierung der Funktion „WALK_PARTENZA AGEVOLATA“.

Durch Einschalten des Motors über die Taste „M“ wird das Tretunterstützungssystem aktiviert. Die Unterstützungsstufe ist standardmäßig auf „1“ eingestellt. Um sie zu ändern: Beginnen Sie zu treten und stabilisieren Sie die Geschwindigkeit; drücken Sie die Tasten „+ oder -“ auf dem Display, um die Unterstützung auf die gewünschte Stufe einzustellen (von 1 bis 5). Funktion „WALK_PARTENZA AGEVOLATA“: Ermöglicht es, das Fahrrad in Fußgängerzonen zu schieben, indem das Gewicht zum Schieben erleichtert wird. Der Motor aktiviert eine automatische Funktion für eine Reisegeschwindigkeit von maximal 6 km/h.

• Ein-/Ausschaltknopf „M“ _ SCHALTET DAS FAHRRAD EIN UND AUS (das Display schaltet sich nach einigen Minuten Inaktivität automatisch aus).
• Tasten „+ und -“ WÄHLT DIE TRETUNTERSTÜTZUNG.
• Während des Tretens drücken Sie die Taste „M“, um auf die Informationen im Bereich „3“ zuzugreifen.
• Um die Funktion „WALK_PARTENZA AGEVOLATA“ zu aktivieren, drücken Sie lange die Taste „-“. Das Fahrrad muss stillstehen und von Hand begleitet werden. Das Symbol auf dem Display zeigt an, dass die Funktion aktiv ist.

BATTERIELADEANZEIGE AUF DEM DISPLAY

Wenn der Motor des Fahrrads eingeschaltet wird und Sie beginnen zu treten, zeigt das Symbol („2“) auf dem Display die momentane gemessene Ladung und nicht die tatsächliche verfügbare Ladung an. Bei Bergaufstrecken, wenn der Motor stärker beansprucht wird, könnte der Indikator eine reduzierte Restladung anzeigen (die Anzahl der Balken auf dem Display nimmt ab). Wenn der Motor stillsteht, bei einem Halt oder beim Vorwärtsfahren durch Trägheit (zum Beispiel bergab), könnte der Indikator eine größere verfügbare Ladung anzeigen. Der beste Zeitpunkt, um die verbleibende Ladung zu ermitteln, ist daher das Erreichen einer konstanten Geschwindigkeit auf einer ebenen und geraden Strecke, nachdem die Arbeit der Batterie stabilisiert wurde.

REICHWEITE

Die Reichweite des Fahrrads mit Tretunterstützung kann je nach den verschiedenen Nutzungsbedingungen und den zu transportierenden Gewichten variieren. Sie wird auf etwa 40-70 km geschätzt (je nach gewählter Ausstattung) und ist als normale Nutzung eines Fahrrads mit mittlerer Tretunterstützung auf überwiegend ebenen städtischen Strecken zu verstehen. Der Elektromotor wird jedoch bei steilen Anstiegen, dem Transport schwerer Gegenstände, Gegenwind sowie wiederholten Stopps und Starts mehr Leistung aufnehmen, wodurch die normalerweise zurückgelegten Entfernungen erheblich reduziert werden.

FEHLERCODES

2: Bremsproblem.
3: Sensorproblem.
4: Problem mit der Funktion WALK_PARTENZA AGEVOLATA".
5: Fehler bei der Geschwindigkeitsanzeige.
6: Batterie leer.
7: Motorproblem.
9: Problem mit der Steuerungseinheit.
10: Kommunikationsfehler.
11: Kommunikationsfehler.

LITHIUM-BATTERIE

Am Ende jeder Nutzung des Fahrrads oder wenn die Batterie leer ist, die Batterie aufladen.

• Nach längerem Gebrauch wird die Kapazität der Batterie langsam abnehmen.
  • Die Batterie nicht über längere Zeit leer lassen (max. 10 Tage).
• Bei längeren Stillstandzeiten des Fahrrads die Batterie mindestens einmal im Monat aufladen, um ihre Funktion nicht zu beeinträchtigen.
  • Die Batterie muss außerhalb der Reichweite von Kindern aufbewahrt werden.
• Das durchgestrichene Behältersymbol zeigt an, dass Batterien nicht im Hausmüll entsorgt oder in die Umwelt geworfen werden dürfen. Batterien unterliegen einer speziellen Sammlung und müssen daher in den entsprechenden Recyclingzentren abgegeben werden.
• Übermäßige Hitze schädigt die Batterien; daher Sonnenbestrahlung vermeiden.
• Vermeiden, dass die Batterien Stößen ausgesetzt werden.
  • OFF: Fahrrad ausgeschaltet.
• ON: Fahrrad eingeschaltet und funktionsfähig; das Display kann eingeschaltet werden.
• PUSH: Drücken, um dann den Schlüssel auf UNLOCK zu stellen.
• UNLOCK: Entriegelt die Batterie und ermöglicht das Herausnehmen aus ihrem Sitz.

BATTERIE ENTFERNEN

• Sicherstellen, dass das Fahrrad fest auf dem Ständer steht.
  • Die Sattelstütze vollständig entfernen.
• Den Schlüssel auf „push“ drehen und in das Schloss drücken.
• Gleichzeitig den Schlüssel auf „UNLOCK“ drehen, um die Batterie zu entriegeln.

• Die Batterie nach oben ziehen, um sie zu entfernen.

BATTERIE EINSETZEN

• Sicherstellen, dass das Fahrrad fest auf dem Ständer steht.
  • Die Batterie in ihren Sitz einsetzen und fest nach unten drücken.
  • Den Schlüssel auf OFF oder ON drehen, wenn das Fahrrad benutzt werden soll.
  • Die Sattelstütze einsetzen und sicherstellen, dass sie korrekt verriegelt ist.

ANZEIGE DES BATTERIELADEZUSTANDS

Es ist möglich, den verbleibenden Ladezustand der Batterie anzuzeigen, indem man die entsprechende Taste an der Batterie drückt.

LADEZEIT DER BATTERIE

Die Batterie wird teilweise geladen geliefert. Laden Sie die Batterie vor der ersten Verwendung vollständig auf. Für das vollständige Aufladen der Lithiumbatterie sind normalerweise 6,5 Stunden erforderlich.

Lassen Sie die Batterie niemals tagelang oder über Nacht laden, wobei die maximale Ladezeit von 6 Stunden überschritten wird. Die Batterie könnte beschädigt werden. Wenn das Fahrrad eingeschaltet wird, kann der verbleibende Ladezustand durch Drücken der Taste neben den Anzeigen überprüft werden. Die LEDs leuchten wie folgt auf.

• 4 LEDs leuchten: 100% verbleibende Ladung.
• 3 LEDs leuchten: 70% verbleibende Ladung.
• 2 LEDs leuchten: 40% verbleibende Ladung.
- 1 LED (rot) leuchtet: bis zu 15% verbleibende Ladung (die Batterie muss so bald wie möglich aufgeladen werden).

BATTERIE LADEN

Am Ende jeder Nutzung des Fahrrads ist es ratsam, die Batterie immer aufzuladen. Die Batterie immer geladen zu halten, verlängert ihre Lebensdauer. Es ist notwendig, das mitgelieferte Ladegerät zu verwenden und die darauf angegebenen Anweisungen zu beachten. Verwenden Sie keine anderen Ladegeräte, die nicht vom Hersteller und/oder Vertrieb genehmigt sind. Sie könnten die Batterie beschädigen und ihre Lebensdauer verkürzen. Bei Verwendung von persönlichen Zubehörteilen, die nicht zum Fahrrad gehören, erlischt die gesetzliche Garantie automatisch.

Die Batterie kann sowohl am Fahrrad belassen als auch entfernt geladen werden. Lesen Sie vor dem Laden der Batterie die folgenden Anweisungen sorgfältig durch und befolgen Sie sie während des Prozesses.

• Verwenden Sie nur das mitgelieferte Ladegerät.
• Halten Sie sowohl das Ladegerät als auch die Batterie von Kindern und Haustieren fern.
• Der Ladevorgang muss an einem geräumigen, kühlen und trockenen Ort durchgeführt werden, fern von direkten Wärmequellen und Feuchtigkeit.
• Wenn der Ladevorgang mit der im Fahrrad eingebauten Batterie erfolgt, stellen Sie sicher, dass das Fahrrad fest und stabil auf dem Ständer steht und ausgeschaltet ist.

- Während des Ladevorgangs ist es normal, dass sich das Ladegerät erwärmt.

- Decken Sie das Ladegerät nicht ab.

- Halten Sie die Stecker und Buchsen des Ladegeräts und der Batterie immer sauber und trocken.

- Benetzen Sie das Ladegerät nicht.

- Verwenden Sie das Ladegerät und/oder die Batterie nicht, wenn sie beschädigt sind.

- Verbinden Sie immer zuerst das Ladegerät mit der Batterie und dann mit der Steckdose.

- Führen Sie den Ladevorgang nicht unter direkter Sonneneinstrahlung durch.

- Verwenden Sie das Ladegerät nicht für andere Zwecke oder andere Geräte.

- Spannungsschwankungen während der Ladezyklen könnten die Batterie beschädigen.

- Verbinden Sie immer zuerst das Ladegerät mit der Batterie und dann mit der Steckdose.

- Entfernen Sie das Ladegerät immer von der Batterie, nachdem der Ladevorgang abgeschlossen ist.

WIE MAN DIE BATTERIE AUFLÄDT

Die Batterie kann sowohl am Fahrrad belassen als auch entfernt geladen werden.

• Platzieren Sie die Batterie in der Nähe einer Steckdose.
• Drehen Sie die Scheibe an der Seite der Batterie im Uhrzeigersinn oder gegen den Uhrzeigersinn.
• Verbinden Sie das Ladegerät.
• Legen Sie das Ladegerät auf den Boden oder auf eine flache und rutschfeste Oberfläche und verbinden Sie es mit dem Stromnetz.
  • Verbinden Sie das Ladegerät mit dem Stromnetz.
• Am Ladegerät befindet sich eine LED-Anzeige. Die LED leuchtet rot, wenn die Batterie an das Stromnetz angeschlossen ist und geladen wird.
• Bei vollständiger Ladung wird die Ladezustandsanzeige grün.
• Trennen Sie das Ladegerät vom Stromnetz und entfernen Sie dann den Stecker von der Batterie.
• Wenn die Batterie zuvor entfernt wurde, setzen Sie sie wieder in ihren Platz am Fahrrad ein.

WARTUNG DES LADEGERÄTS

• Wenn die Batterie vollständig geladen ist, trennen Sie zuerst das Kabel von der 220V-Steckdose und anschließend das Batteriekabel.
• Bewahren Sie das Ladegerät in einer trockenen und sauberen Umgebung auf.
  • Das Ladegerät erfordert keine Wartung. Jegliches Öffnen oder Manipulieren ist verboten.
• Im Falle von Störungen wenden Sie sich an das Servicecenter.
• Wenn das Kabel beschädigt ist, muss der Austausch von einem Servicecenter durchgeführt werden.
• Wenn die Temperatur des Ladegeräts zu hoch wird (über 65°C), wird ein unangenehmer Geruch wahrgenommen: Unterbrechen Sie sofort den Ladevorgang und kontaktieren Sie das Servicecenter.

Auch wenn sie korrekt gewartet wird, ist die wiederaufladbare Batterie nicht ewig haltbar. Jedes Mal, wenn die Batterie entladen und wieder aufgeladen wird, verringert sich ihre Kapazität um einen sehr kleinen Prozentsatz. Es ist möglich, die Lebensdauer der Batterie zu verlängern, indem die Anweisungen zum Laden sorgfältig befolgt werden. Die Lithiumbatterie hat keinen "Memory-Effekt". Das teilweise Entladen und Aufladen der Batterie beeinträchtigt weder die Leistung noch die Lebensdauer. Es ist daher möglich, die Batterie auch dann aufzuladen, wenn sie nicht vollständig entladen ist. Wenn das Fahrrad längere Zeit nicht benutzt wird, laden Sie die Batterie trotzdem mindestens einmal im Monat auf, indem Sie sie etwa 4 Stunden lang laden. Beachten Sie in diesem Fall nicht die Lichter des Ladegeräts. Wenn die Batterie vollständig entladen ist, muss sie sofort aufgeladen werden. Lassen Sie die Batterie nicht ungenutzt entladen, sondern führen Sie sofort einen Ladezyklus durch. In diesem Fall führen Sie einen längeren Ladezyklus von etwa 6 Stunden durch, um die vollständige Aktivierung der Batterie zu ermöglichen. Ein- oder zweimal im Jahr wird empfohlen, das Fahrrad zu benutzen, bis die Batterie vollständig entladen ist. Laden Sie sie anschließend vollständig auf. Dieser Prozess hat einen positiven Effekt auf die Lebensdauer der Batterie.

WARTUNG UND REINIGUNG

Die technologischen Fortschritte haben das E-Bike und seine Komponenten im Vergleich zur Vergangenheit komplexer gemacht, und das Innovationstempo nimmt zu. Mit dieser kontinuierlichen Weiterentwicklung ist es für jede mechanische und/oder elektrische Reparatur und/oder Wartung unerlässlich, sich an ein autorisiertes Servicezentrum zu wenden. Für routinemäßige Wartungs- und Reinigungsarbeiten folgen Sie den folgenden Anweisungen.

ANZIEHEN VON SCHRAUBEN UND MUTTERN

Während des Gebrauchs können sich aufgrund von Vibrationen einige Schrauben lockern. Wir empfehlen, die Schrauben regelmäßig auf festen Sitz zu überprüfen. Ersetzen Sie sofort alle beschädigten oder verlorenen Teile. Nachfolgend finden Sie eine Tabelle mit Anzugsdrehmomenten für die Montage verschiedener Komponentenarten. Für jede Komponente ist der „Mindest-Maximal“-Bereich angegeben, in dem diese Komponenten im Allgemeinen festgezogen werden sollten. Die Tabelle ist rein indikativ, da zahlreiche Variablen den genauen Grad beeinflussen, der auf die verschiedenen Schrauben angewendet werden muss, wie das für die Schraube und/oder die Art des Gewindes verwendete Material, die Abschnitte und Dicken des Materials, auf das eingewirkt wird, und natürlich das Material der zu verbindenden Teile. Die Anzugsdrehmomente sind in Newtonmeter angegeben; wir erinnern daran, dass für die korrekte Durchführung dieser Operation ein Drehmomentschlüssel erforderlich ist, der auslöst, wenn das gewünschte Drehmoment erreicht ist.

• Vorderradnabenmutter: 20 - 27 Nm.
- Hinterradnabenmutter: 27 - 33 Nm.
• Sattelklemme: 7 - 22 Nm.
• Bremse am Rahmen: 10 Nm.
- Bremsbelag: 8 Nm.
- Bremskabel: 5 Nm.
• Schaltkabel: 5 - 6 Nm.
• Sattelstützenbolzen: 10 - 14 Nm.
- Lenkerexpanderbolzen: 18 - 20 Nm.
- Schaltwerk an der Schaltauge: 12 - 15 Nm.
- Umwerferbolzen vorne: 5 - 7 Nm.
- Scheibenbremszangenbolzen: 6 - 8 Nm.
- Lenkerhalterung an der Gabel: 5 - 8 Nm.
- Lenkerhalterung am Lenker: 5 - 8 Nm.
- Bedienelemente am Lenker: 10 Nm.
- Kurbelgarnitur am Tretlager: 32 - 50 Nm.
• BSA-Lagerschalen: 70 Nm.
• Pedale: 34 - 40 Nm.

EINFAHRZEIT

Ihr Fahrrad wird effizienter und bleibt länger in optimalem Zustand, wenn es vor dem kontinuierlichen und intensiven Gebrauch eine Einfahrzeit durchläuft. Die Brems- oder Schaltkabel, die Speichen und andere mechanische Teile können sich in der ersten Nutzungsperiode lockern, und es könnte ein Besuch im Servicezentrum für die endgültige Einstellung erforderlich sein. Wir empfehlen, nach 30/35 Stunden Nutzung und auf jeden Fall nach den ersten 30 Tagen, das Elektrofahrrad in einem Servicezentrum überprüfen zu lassen. In jedem Fall, bei Problemen oder Zweifeln, die Sie nicht selbst lösen können, wenden Sie sich immer an das spezialisierte technische Servicezentrum und verwenden Sie das Fahrrad nicht bei tatsächlichen oder vermuteten Anomalien. Es ist ratsam, vor jeder Nutzung eine mechanische Überprüfung durchzuführen. Nach jeder langen oder schwierigen Fahrt auf unbefestigten Wegen, bei Kontakt mit Wasser oder Sand und auf jeden Fall alle 150 km, gehen Sie wie folgt vor.

• Reinigen Sie das Fahrrad.
• Schmieren Sie die Kette, das Freilaufritzel, das Schaltwerk und entfernen Sie anschließend das überschüssige Öl. Sie können Ihren vertrauenswürdigen Techniker um Rat zu den besten Schmiermitteln auf dem Markt und der Wartungshäufigkeit fragen.
• Ziehen Sie die Vorderradbremse und bewegen Sie das Fahrrad vor und zurück, um sicherzustellen, dass alles in Ordnung ist. Wenn Sie bei jeder Bewegung ein dumpfes Geräusch hören, gibt es wahrscheinlich Probleme mit der Lenkung: Kontaktieren Sie das Servicezentrum.
• Heben Sie das Vorderrad vom Boden ab und drehen Sie es nach rechts und links, um sicherzustellen, dass die Lenkung weich ist. Wenn die Lenkung steif ist, gibt es wahrscheinlich Probleme mit der Lenkung: Kontaktieren Sie das Servicezentrum.
• Stellen Sie sicher, dass Muttern, Schrauben, Verschlüsse und alle mechanischen Komponenten und Befestigungselemente fest und nicht abgenutzt und/oder beschädigt sind.

Das Fahrrad und seine mechanischen Komponenten unterliegen Verschleiß. Die Materialien, aus denen sie bestehen, haben unterschiedliche Lebenszyklen. Es wird empfohlen, das Fahrrad regelmäßig oder mindestens einmal im Jahr zu überprüfen, um seine korrekte Funktion und den Verschleißzustand der Komponenten zu bewerten und gegebenenfalls die abgenutzten/fehlfunktionierenden Komponenten zu ersetzen, falls erforderlich.

REIFENPLATTER

Verwenden Sie das Fahrrad nicht bei einem platten oder teilweise entleerten Reifen. Führen Sie das Fahrrad von Hand. Im Falle eines platten Reifens, lösen Sie das Rad von der Nabe, um es zu entfernen und entleeren Sie den Reifen. Entfernen Sie den Reifen gegebenenfalls mit einem Reifenheber, um ihn aus der Felge zu ziehen. Ziehen Sie den defekten Schlauch heraus und ersetzen Sie ihn. Pumpen Sie den Schlauch leicht auf und setzen Sie den Reifen wieder auf die Felge, über den Schlauch. Achten Sie darauf, den neuen Schlauch nicht zwischen Felge und Reifen zu quetschen. Drehen Sie das Rad, um sicherzustellen, dass der gesamte Reifen korrekt auf der Felge sitzt und der Schlauch vollständig darin ist. Pumpen Sie langsam auf den empfohlenen Druck, wobei Sie die Position des Reifens auf der Felge überprüfen. Setzen Sie das Rad wieder ein.

Bei Schwierigkeiten wenden Sie sich an das Servicecenter, das den Austausch vornimmt. Für diese Operation wird empfohlen, ausschließlich einen Reifenheber zu verwenden. Andernfalls besteht die Gefahr, den Schlauch mit einem Schraubenzieher oder einem anderen Werkzeug zu durchstechen.

FAHRRADREINIGUNG

Stauben Sie den Rahmen mit einem weichen Tuch ab, entfernen Sie den Schmutz mit einem feuchten Tuch und einem nicht scheuernden Reinigungsmittel. Verwenden Sie keine Hochdruckreiniger. Trocknen Sie alle Teile sorgfältig und tragen Sie regelmäßig Autowachs auf. Reinigen Sie die Kunststoffteile und Reifen mit Wasser und Seife, trocknen Sie sie sorgfältig. Wenn das Fahrrad an feuchten oder regnerischen Tagen verwendet wird, trocknen Sie es sorgfältig, bevor Sie es abstellen. Lassen Sie das Fahrrad nicht Feuchtigkeit, Regen oder direkter Sonneneinstrahlung ausgesetzt. Wenn es nicht möglich ist, es unterzubringen, decken Sie es mit einer dunklen, wasserdichten Plane ab. Salz ist hochgradig korrosiv. Wenn Sie in Küstengebieten wohnen oder das Fahrrad dort verwenden, wird empfohlen, das Fahrrad häufig zu waschen, um das Salz zu entfernen, es immer sorgfältig zu trocknen und ein Rostschutzmittel auf die nicht lackierten Teile aufzutragen. Schmieren Sie regelmäßig das Tretlager, die Freilaufnabe, die Kette und andere Teile, die es benötigen. Überprüfen Sie regelmäßig Schrauben, Muttern, Bolzen und Schnellspanner, um sicherzustellen, dass sie fest angezogen sind.

FAHRRADLAGERUNG

Bewahren Sie das Fahrrad an einem trockenen und überdachten Ort auf, um direkte Sonneneinstrahlung, Witterungseinflüsse und Salz zu vermeiden. Wenn Sie planen, das Fahrrad für längere Zeit nicht zu benutzen, reinigen Sie es gründlich und sorgfältig, bevor Sie es abstellen. Lassen Sie die Reifen halb ab und hängen Sie das Fahrrad, wenn möglich, auf und decken Sie es vorzugsweise mit einem Baumwolltuch ab. Verwenden Sie keine Plastikplanen. Laden Sie die Batterie auf und halten Sie sie alle zwei Monate aufgeladen, um eine vollständige Entladung zu vermeiden. Stellen Sie sicher, dass das Ladegerät weder an die Stromquelle noch an das Fahrrad angeschlossen ist. Die empfohlene Lagertemperatur für die Lithiumbatterie liegt zwischen 0°-25°. Vermeiden Sie es, die Batterie an zu kalten oder zu heißen Orten zu lagern. Setzen Sie die Batterie nicht über längere Zeit Hitzequellen (+35/40°) aus. Lassen Sie die Batterie nicht mit Kondenswasseransammlungen, die sie beschädigen, einen Kurzschluss verursachen oder die Batterie korrodieren könnten.

GARANTIE

Die gewährte Garantie beträgt zwei Jahre ab Kaufdatum, mit Ausnahme der Teile, die dem Verschleiß unterliegen. Die Garantie deckt keine Teile ab, die normalerweise dem Verschleiß unterliegen, Schäden durch Stöße, unsachgemäße Pflege, Demontage oder Manipulation von Teilen, die willkürlich vom Benutzer durchgeführt wurden, sowie die Nichteinhaltung der im Handbuch angegebenen Anweisungen zur Wartung und Reparatur des Fahrzeugs. Etwaige Probleme mit den garantierten Teilen müssen ausschließlich dem Händler gemeldet werden, und das Fahrzeug muss von seiner Garantie begleitet werden. Wir erinnern daran, dass ein Elektrofahrrad nur als solches gilt, wenn es mit

Tretunterstützung betrieben wird. Jede Manipulation oder Änderung des Produkts führt zum sofortigen Erlöschen der Garantie des Fahrzeugs und beeinträchtigt die Eigenschaften eines Fahrrads sowie die Reichweite der Batterie erheblich. Die Garantie des Fahrrads deckt keine Lackschäden, Rost, Korrosion oder Diebstahl ab. Für die Batterie des Fahrrads wird eine Garantie von 12 Monaten gewährt, vorausgesetzt, sie wird gemäß den im Handbuch angegebenen Anweisungen korrekt verwendet und gewartet. Die Garantie wird nicht anerkannt, wenn die Batterien als erschöpft, am Ende ihres Lebenszyklus und/oder nicht ordnungsgemäß geladen betrachtet werden. Der Garantieanspruch wird vom Hersteller bewertet.

ENTSORGUNG DES PRODUKTS

Am Ende seines Lebenszyklus darf dieses Produkt nicht zusammen mit dem Hausmüll entsorgt werden. Seine Entsorgung muss getrennt erfolgen, gemäß den lokalen Gesetzen und Vorschriften zum Recycling.

Für weitere Informationen über Systeme zur getrennten Sammlung von Elektro- und Elektronikaltgeräten wenden Sie sich bitte an die örtliche Gemeindeverwaltung. In diesem Fall wird das Produkt umweltfreundlich in einer autorisierten Recyclinganlage entsorgt, und seine Komponenten werden so effizient wie möglich zurückgewonnen, recycelt und wiederverwendet, gemäß den Anforderungen der Richtlinie über Elektro- und Elektronik-Altgeräte (2002/96/EG) vom 27. Januar 2003. Gemäß den Umweltvorschriften ist es obligatorisch, die Systeme zur getrennten Sammlung von Elektro- und Elektronikaltgeräten zu nutzen. Hinweis: Elektro- und Elektronikaltgeräte können gefährliche Stoffe enthalten, die bei unsachgemäßer Entsorgung schädlich für die Umwelt und die menschliche Gesundheit sein können. Daher ist eine spezifische Entsorgung von Elektro- und Elektronikaltgeräten unerlässlich. Das durchgestrichene Mülltonnensymbol (siehe unten) wird auf allen Elektro- und Elektronikgeräten angebracht, die auf den Markt gebracht werden. Das Symbol zeigt an, dass diese Produkte am Ende ihres Lebenszyklus getrennt von anderen Abfällen entsorgt werden müssen, um ihre vollständige Rückgewinnung und eine umweltfreundliche Entsorgung zu gewährleisten.

HINWEIS

Das Unternehmen behält sich das Recht vor, sowohl den Text als auch die Produkte ohne vorherige Ankündigung zu ändern. Die grafische Darstellung der Produkte (Bilder und Beschreibungen) dient ausschließlich der Veranschaulichung des Produkts und ist rein indikativ.

UNTERSTÜTZUNG

Wenden Sie sich an Ihren Händler oder wählen Sie die Option "Produktunterstützung" auf der Nilox-Website.

UMSETZUNG DER RICHTLINIE 2006/66/EG

Das Produkt funktioniert mit Batterien, die unter die europäische Richtlinie 2006/66/EG fallen und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Informieren Sie sich über die lokalen Vorschriften zur getrennten Sammlung von Batterien: Eine ordnungsgemäße Entsorgung hilft, negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden. Die Batterie ist am Ende der Lebensdauer des Produkts zu entsorgen. Recycling- und Rücknahmezentren können das Produkt zerlegen und die Batterie entfernen.

ORDNUNGSGEMÄSSE ENTSORGUNG DER BATTERIE

Gemäß dem Gesetzesdekret Nr. 49 vom 14. März 2014 "Umsetzung der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)".

Das auf dem Gerät angebrachte Symbol eines durchgestrichenen Müllcontainers weist darauf hin, dass das Produkt am Ende seiner Lebensdauer getrennt von anderen Abfällen gesammelt werden muss. Der Benutzer muss daher das Gerät mit allen wesentlichen Komponenten am Ende seiner Lebensdauer an geeignete Sammelstellen für Elektro- und Elektronik-Altgeräte bringen oder es beim Kauf eines neuen, gleichwertigen Geräts im Verhältnis eins zu eins oder eins zu null für Geräte mit einer Kantenlänge von weniger als 25 cm an den Händler zurückgeben. Die ordnungsgemäße getrennte Sammlung zur anschließenden Wiederverwertung, Behandlung und umweltgerechten Entsorgung des ausgedienten Geräts trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und fördert das Recycling der Materialien, aus denen das Gerät besteht. Die illegale Entsorgung des Produkts durch den Benutzer führt zur Anwendung der im Gesetzesdekret Nr. 49 vom 14. März 2014 vorgesehenen Verwaltungssanktionen.

KONFORMITÄTSERKLÄRUNG

Es wird erklärt, dass das beschriebene Produkt der Richtlinie EMC 2014/30/EU; LVD-Richtlinie; DM-Richtlinie; RoHS-Richtlinie entspricht. Die in diesem Handbuch enthaltenen Bilder dienen ausschließlich zu Illustrationszwecken. Das Unternehmen lehnt jede Verantwortung für die unsachgemäße Verwendung des Produkts ab. Das Unternehmen behält sich das Recht vor, Änderungen an der Technologie, der Ausrüstung und dem Benutzerhandbuch ohne Vorankündigung vorzunehmen.

MADE IN CHINA

Esprinet S.p.A. Via Energy Park 20 – 20871 Vimercate (MB) - Italien www.nilox.com

Für Informationen schreiben Sie an: [e-mail]

TECHNISCHE KENMERKEN

AFSTELLEN VAN HET ZADEL

AFSTELLEN VAN DE REMMEN

VOOR- EN ACHTERLICHT
