BEDIENUNGSANLEITUNG Secacam 5 ZEISS

DE ZEISS Secacam 5 | Gebrauchsanleitung 5

1. Verpackungsinhalt 6
2. Ihr ZEISS Secamac 5 7
3. Vorbereiten der Kamera 8

3.1 Öffnen und Schlieben der Kamera 8
3.2 Einsetzen der Batterien 8
3.3 Einsetzen der Speicherkarte 9
3.4 Montage der Antenne 10
3.5 Einsetzen der SIM-Karte 10

1. Inbetriebnahme 11

4.1 Schalterstellungen 11
4.2 Einstellungen vornehmen 11

1. Menu 12

5.1 Aufnahmemodus (Foto/Video/Foto+Video) 12
5.2 Fotogrosse SD 13
5.3 Foto/Auslösung 13
5.4 Videoauflösung 13
5.5 Videolänge 14
5.6 Empfindlichkeit 14
5.7 Blitzmodus 14
5.8 Zeitschaltuhr 14
5.9 Zeitraffer 15
5.10 Aufnahmepause 15
5.11 Mobil-Versand 15
5.12 Mobil FotogröBe 15
5.13 Sendungen/Std. 16
5.14 Standortdaten 16
5.15 Batterie/Akku 16
5.16 Datum/Uhrzeit 16
5.17 Sprache 16
5.18 Name im Bild 16
5.19 Kamera PIN 16
5.20 SD überschreiben 17
5.21 Werkseinstellung 17
5.22 Testfoto senden 17
5.23 Firmware-Version 17
5.24 Firmware-Update 17

1. ZEISS Secacam App & Web

6.1 Sendefunktion pausieren 18
6.2 Guthaben auffluen 18

7.Netzwerkscan
8.Testaufnahme manuell auslösen 19
9. Kontrolle von Aufnahmen 19
10. Montage 20

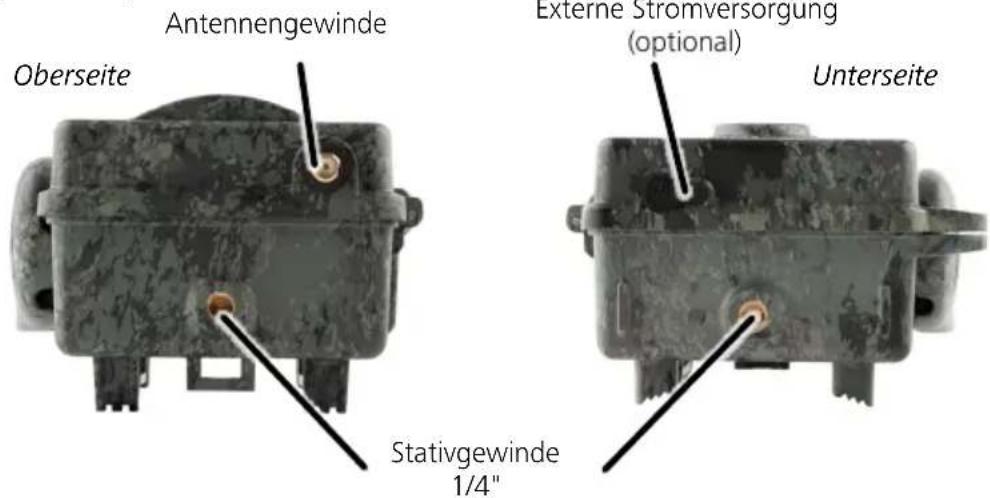

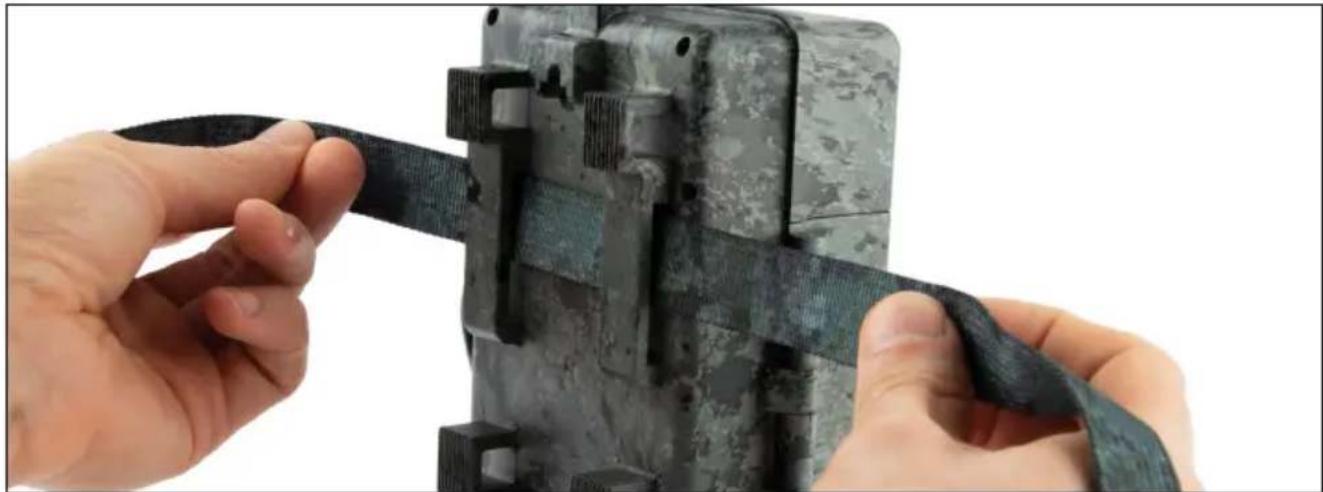

10.1 Montage mit Gurt 20
10.2 Montage mit Stativ/Baumhalterung 20

1. Technische Daten
2. Verbindung mit dem Computer 22
3. Externe Stromversorgung 22
   14.Pflege 22
4. Kundenservice und Garantie 23

DE ZEISS Secacam 5 | Gebrauchsanleitung

Herzlichen Glückwunsch zum Kauf ihrer Wildkamera ZEISS Secacam 5

Liebe Kundin, lieber Kunde, vielen Dank, dass Sie sich für eines unserer ZEISS Secacam-Qualitätsprodukte entschieden haben!itte lessen Sie alle Hinweise sorgfältig und aufmerksam. Beachten Sie besonderss alle Sicherheitshinweise. Auf das Gerät haben Sie zwei Jahre Garantie. Falls die Kamera einmal defekt sein sollte, benötigen Sie ihren Kaufbeleg.

Hinweis: Entfernen Sie ggf. die Schutzfolie vom Monitor der Kamera, indem Sie diese an der überstehenden Lasche abziehen. Dazu benötigen Sie eventuell ein weniger Kraft. Ziehen Sie unbedingt den Unterbrecher-Streifen aus dem Batteriefach, um die Kamera benutzen zu konnen.

VORSICHT!

Halten Sie Kunststofffolien und -beutel von Babys und Kleinkindern fern! Es besteht Erstickungsgefahr.

WARNING!

Bitte beachten Sie die beiliegenden Sicherheitshinweise und gesetzlichen Informationen, diese finden Sie auch unter: www.zeiss.com/cop/safety

1. Verpackungsinhalt

Packen Sie die Kamera vorsichtig aus und prufen Sie, ob alle der nachfolgend aufgeführten Teile enthalten sind:

ZEISS Secacam 5
■ Mobilfunk-Antenne
Montagegurt
USB-Kabel
Schnellanleitung mit persönlichen Freischaltungsgode
- Gebrauchsanleitung
SIM-Karte (bereits eingesteckt)
32 GB Speicherkarte (bereits eingesteckt)
8 Batterien Typ LR6 (AA) Mignon (bereits einge legt)

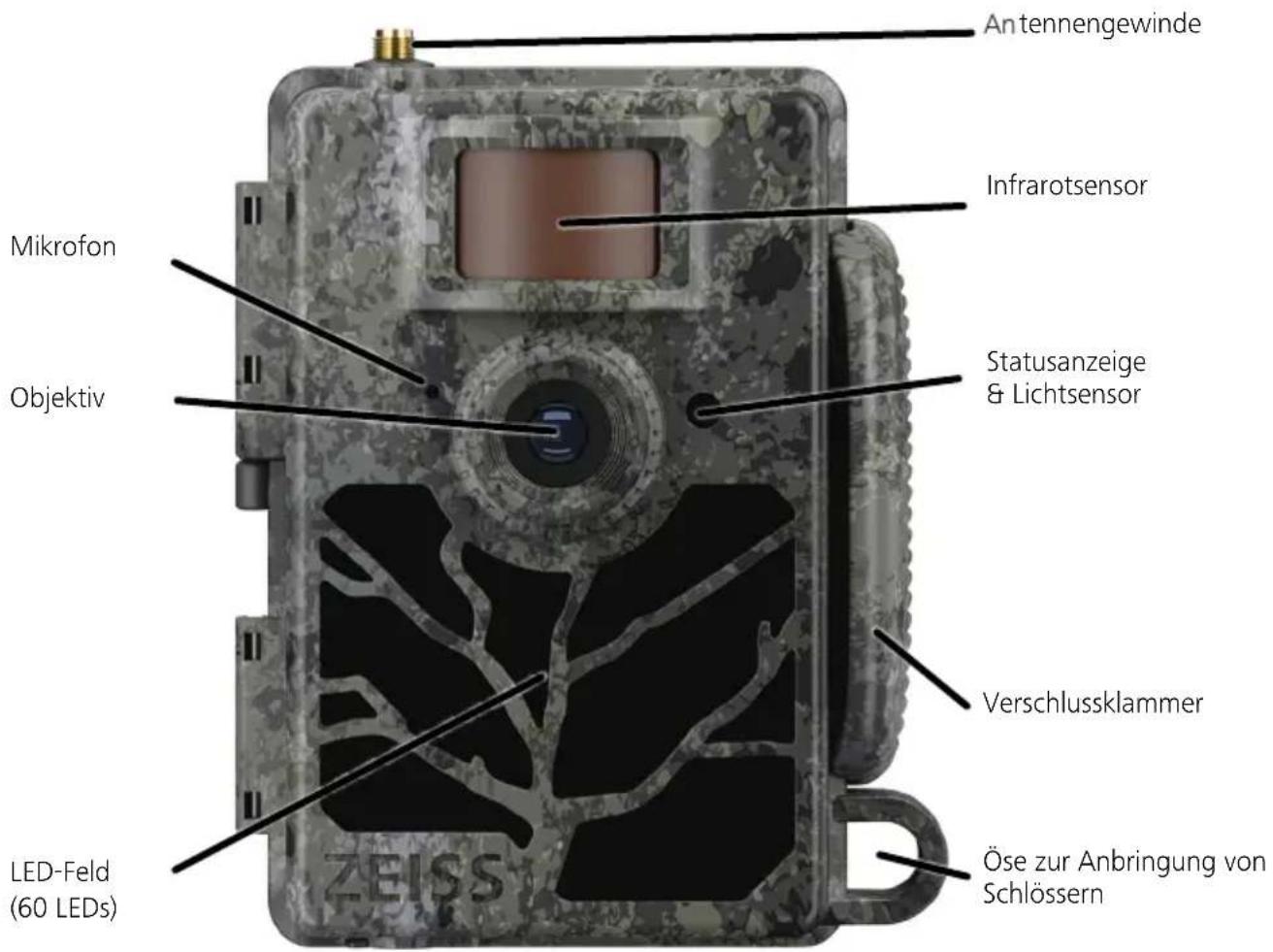

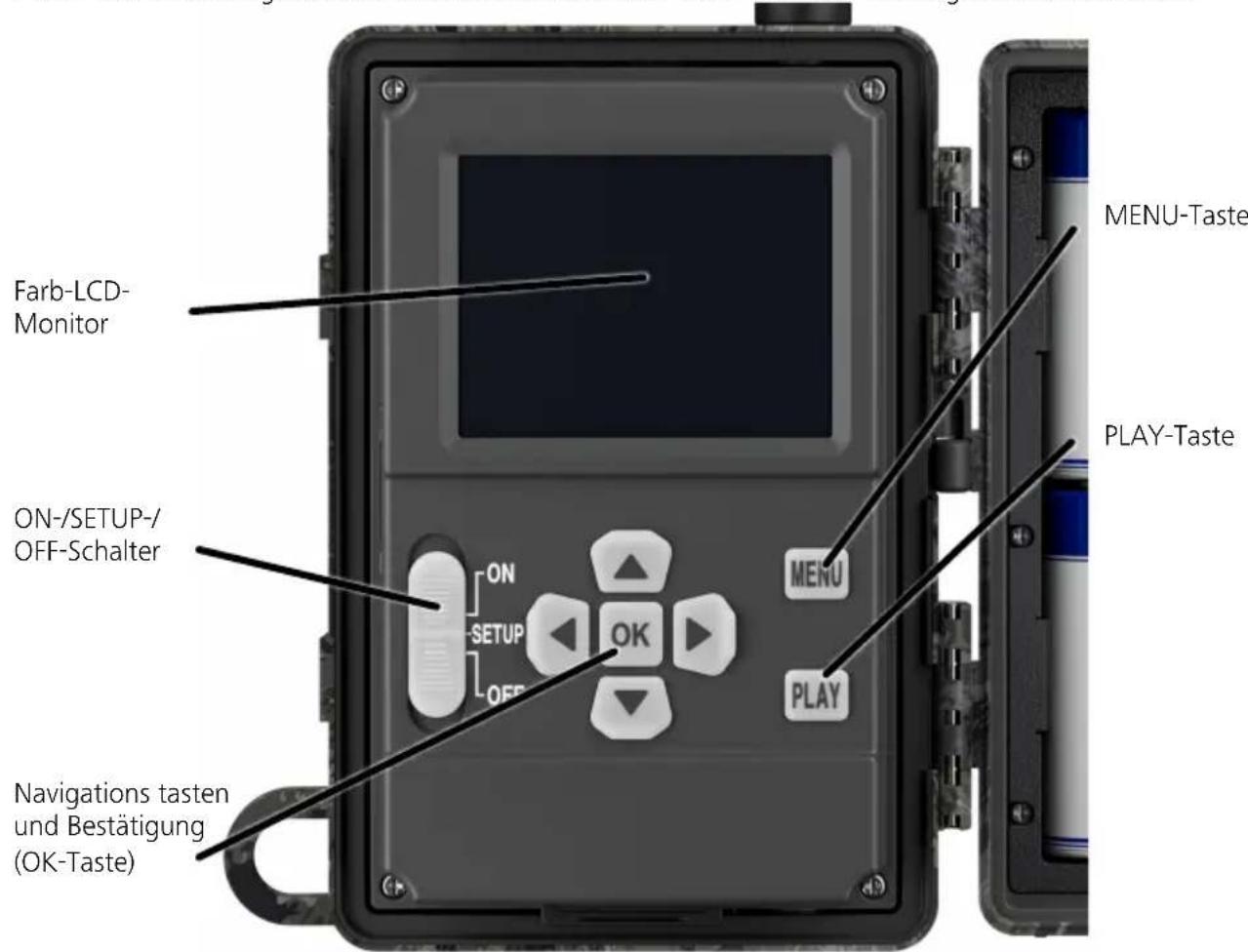

2. Ihre ZEISS Secacam 5

Objektiv: Die ZEISS Secacam 5 verwendet ein Objektiv mit einem Bildwinkel von 60^ . Damit können Sie Garten oder Kirrungen optimal im Blick gehalten.

ON-/SETUP-/OFF-Schalter: Die Kamera ist sofort einsatzbereit, da wir Batterien, Speicherkarte und SIM-Karte bereits für Sie eingelegt haben. Mit dem Schalter auf „ON" ist die ZEISS Secacam nach dem Erlöschen der rot blinkenden Status-Anzeige scharfgestellt. Der Monitor schaltet sich mit Einstellen des Schalters auf „SETUP" ein.

Hinweis: Entfernen Sie vor der Benutzung den Stromunterbrecher.

Lichtsensor: Misst die Lichtstärke. Davon hangt ab, ob die Kamera Farbaufnahmen (Tageslicht), Schwarzweste-Aufnahmen ohne Blitz (Dämmerung) oder Schwarzweste-Aufnahmen mit Blitz (Nacht) anfertigt.

Infrarotsensor: Der sogenannte passive Infrarotsensor (PIR) registriert sich bewegende Wärmequellen und lost die Kamera aus. Die Empfindlichkeit des Sensors kann über das Menu in drei Stufen eingestellt werden.

Statusanzeige: Leuchtet rot: Monitor eingeschaltet. Blinkt rot (bis 10 Sekunden): Nach Erlöschen ist die Kamera aufnahmebereit.

Farb-LCD-Monitor: Mit Einstellen der Taste auf „SETUP" schaltet sich der Monitor ein. jetzt können Sie den Bildausschnitt kontrollieren, Aufnahmen betrachten oder nach dem Drücken der MENU-Taste Menüinstallungen vornehmen.

MENu-Taste: Bei eingeschaltetem Monitor wird mit der MENU-Taste das Kameramenu aufgerufen.

PLAY-Taste: Bei eingeschaltetem Monitor wird mit der PLAY-Taste der Wiedergabe-Modus aktiviert.

3. Vorbereiten der Kamera

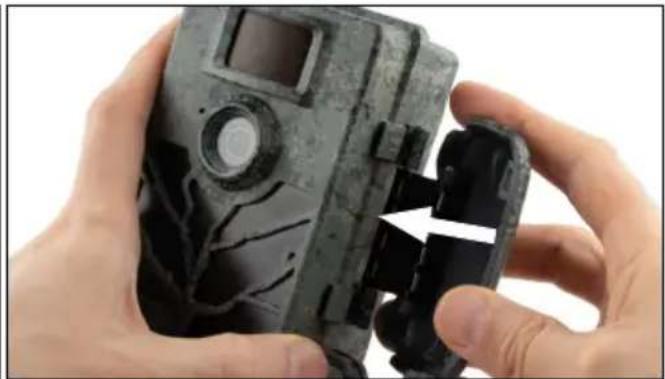

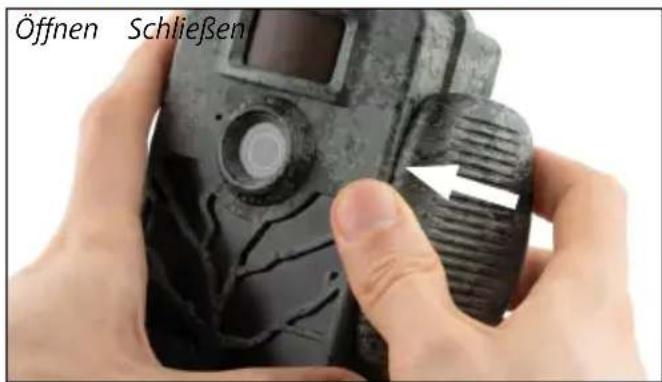

3.1 Öffnen und Schlieben der Kamera

Öffnen: Losen Sie die Verschlussklammer auf der rechten Seite der Kamera. Fassen Sie mit zwei Fingern hinten in den Verschluss undziehen Sie diesen von der Kamera weg, bis der Verschluss aufklappt.

ACHTUNG!

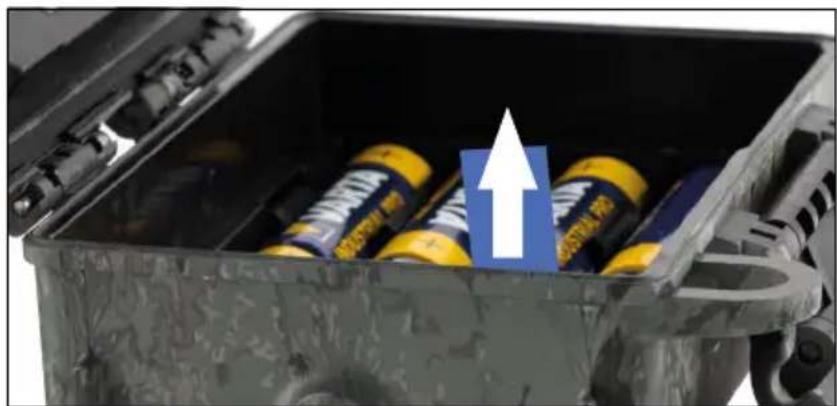

Ziehen Sie den Unterbrecher aus dem Batteriefach. Hierfür wird ggf. etwas Kraftaufwand besteht. Erst dann ist die Stromversorgung der Kamera aktiviert und sie kann in Betrieb genommen werden.

Schlieben: Klappen Sie die Kamera zu und legen Sie die Verschlussklammer auf die beiden seitlichen Haken. Anschliebend drucken Sie die Verschlussklammer nach halten.

3.2 Einsetzen der Batterien

ACHTUNG!

Die Kamera muss zum Einlagen der Batterien ausgeschelt sein! Verwenden Sieitte entweder nur Batterien oder nur Akkus und keine Mischbestückung. Bei schwarzen Nachtaufnahmenitte alle Batterien durch voll geladene Batterien ersetzen.

Batteriefach: Klappen Sie die Kamera auf. Achten Sie beim Einlagen der acht vollgeladenen Batterien oder Akkus unbedingt auf die richtige Polarität, diese ist im Batteriefach markiert.

3.3 Einsetzen der Speicherkarte

Die ZEISS Secacam speichert die Fotos und Videos auf handelsüblichen SD- bzw. SDHC-Speicherkarten (garantiert bis zu 32 GB); keine Micro-SD Karten.

ACHTUNG!

Aufnahmen sind nur mit eingesetzter Speicherkarte möglich.

USB-C-Anschluss

Speicherkarte (nur bei ausgeschalteter Kamera einsetzen)

12 V-Stromanschluss

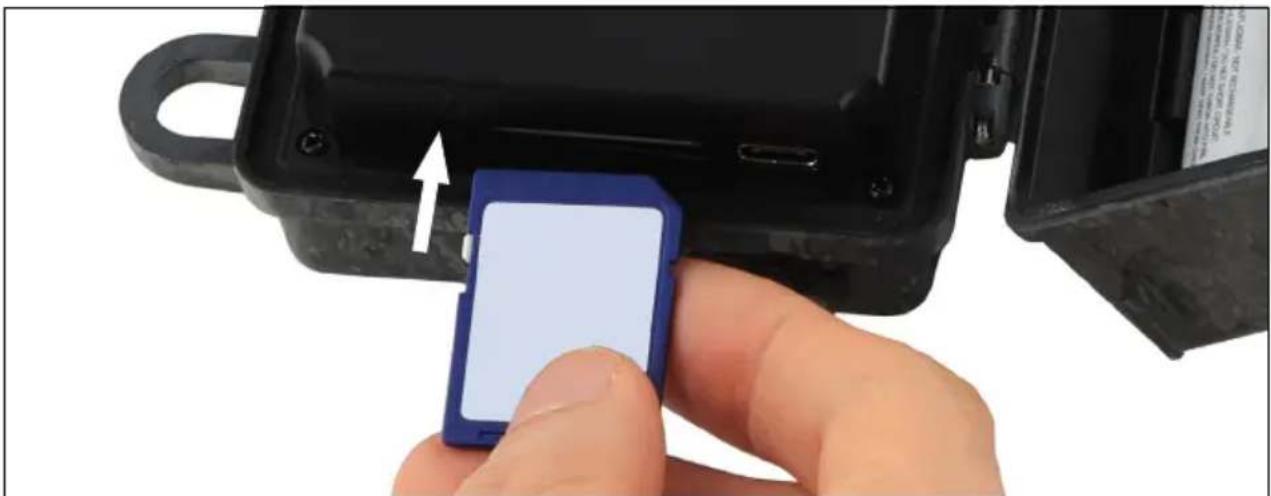

Einsetzen der Speicherkarte: Beim Einsetzen der Speicherkarte MUSS die Kamera ausgeschaltet sein! Öffnen Sie die Verschlusskrammer und klappen Sie die Kamera auf. An der rechten Seite befindet sich das Speicherkartenfach. Setzen Sie eine SD-/SDHC-Speicherkarte in das Speicherkartenfach ein, bis sie einrastet. Beim Einsetzen der Speicherkarte müssen die Kontakte der Speicherkarte nach oben zeigen, d.h. Sie müssen beim Einsetzen gleichzeitig die Vorderseite der Kamera und die goldenen Kontakte der Speicherkarte sehen können.

Hinweis: Der Aufkleber der Speicherkarte muss nach oben zeigen.

Schreibschutz-Schalter: An der Seite jeder Speicherkarte befindet sich ein kleiner Schieber für den Schreibschutz. Stellen Sie vor dem Einsetzen der Speicherkarte sicher, dass der Schieber in Richtung Kartenkontakte stehen. Nur dann kann die Speicherkarte von der Kamera beschrieben werden.

Formatieren der Speicherkarte: Wir empfehlen, die Speicherkarte vor dem ersten Gebrauch in der Kamera zu formatieren. Hierfür aktivieren Sie den Kamerabildschirm, indem Sie den ON/SETUP/OFF-Schalter auf „SETUP" stellen. Anschließlich drücken Sie die PLAY-Taste, um in den Betrachtungsmodus zu gehen. Drücken Sie nun die MENU-Taste, werden Ohnen die Optionen „Formatieren" oder „Löschen" angeboten. Wahlen Sie „Formatieren" aus und bestätigen Sie mit „OK". Sollten Sie die Karte am PC formatieren, wahren Sieitte das exFAT-Dateisystem aus.

Schreibschutz aktiviert: Schreibschutz deaktiviert: nicht einsatzbereit einsatzbereit

3.4 Montage der Antenne

Zum Mobilfunkbetrieb muss die beiliegende Antenne montiert sein.

Entfernen Sie die gelbe Schutzkappe und schrauben Sie anschließend die Antenne oben auf das Kameragehause.

Hinweis: Um die Antenne möglichst unauffällig zu positionieren, kann sie am Gelenk abgewinkelt und gedreht werden. Die Sende- und Empfangsleistung wird dadurch nicht relevant beeinträchtigt.

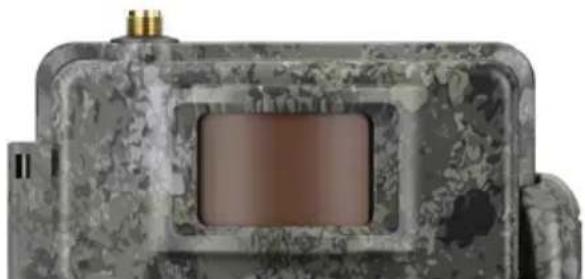

3.5 Einsetzen der SIM-Karte

Die ZEISS Secam verwendet eine SIM-Karte für die Mobilfunkübertragung.

Hinweis: Die Mobilfunk-Funktion der Kamera arbeitet ausschließlich mit der bereits eingelegten ZEISS Secacam-SIM-Karte. SIM-Karten anderer Anbieter sind nicht nutzbar.

Hinweis:itte entfernen Sie die SIM-Karte nicht und tauschen Sie diese nicht aus - Auch nicht gegen die SIM-Karte einer anderen ZEISS Secacam.

Der Schlitz für die SIM-Karte befindet sich seitlich knapp unter dem Bildschirm an der linken Seite des aufgeklappten Gehäuses. Die SIM-Karte wird mit den Kontakten nach unten und der abgeschragten Ecken nach links vorneingeschoben, bis sie vernehmbar einrastet.

4. Inbetriebnahme

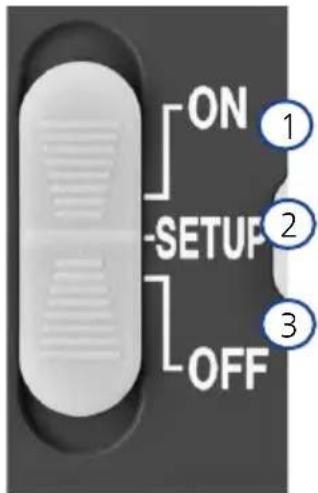

4.1 Schalterstellungen

Haben Sie die ZEISS Secacam wie oben beschreiben mit Antenne, Batterien und Speicherkarte bestückt, können Sie die Kamera grundsätzlich mit unseren Werkseinstellungen.soort in Betriebnehmen.

1. Schalter OFF/SETUP/ON auf die Position „ON" stellen: Die Kamera ist eingeschaltet und nach einigen Sekunden einsatzbereit.
2. Schalter OFF/SETUP/ON auf die Position „SETUP" stellen: Der Monitor der Kamera ist eingeschaltet, um den Aufnahmebereich der Kamera zu kontrollieren, Aufnahmen zu betrachten oder Einstellungen vorzunehmen.
3. Schalter OFF/SETUP/ON auf die Position „OFF" stellen: Die Kamera ist vollständig ausgeschaltet.

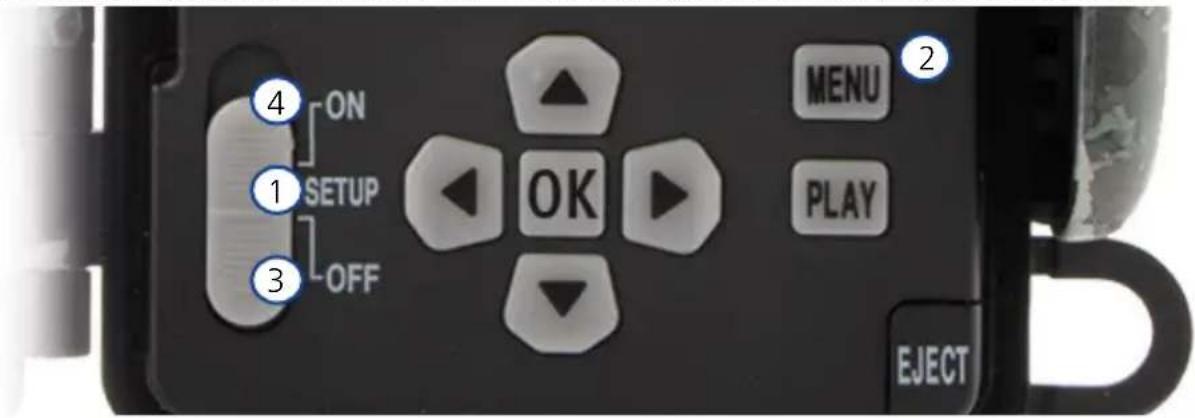

4.2 Einstellungen vornehmen

Bevor Sie die Kamera verwenden, sollen Sie die Einstellungen entsprechend ihren Anforderungen vornehmen. Nachfolgend sind alle Menu-Punkte sowie die möglichen Einstellungsoptionen aufgeführrt.

1. SETUP: Schalter auf die Position „SETUP" stellen: Der Bildschirm schaltet sich ein und für etwa 2 Sekunden ist der Startbildschirm zu sehen. Danach wechselt die Kamera in den Vorschaumodus und zeigt im Display den Ausschnitt, der auch bei den Aufnahmen zu sehen wurde.
2. MENU: Um in das Menu zukommen, mussen Sie wie oben beschrieben den Schalter auf „SETUP" stellen und anschließend die MENU-Taste drucken. Im Menu navigieren Sie mit der oberen oder unteren Pfeiltaste zum gewünschten Menupunkt. Drücken Sie die OK-Taste, um zu dem gewünschten Menupunkt zu gelangen und Änderungen vorzunehmen. Zum Verlassen des Menus drucken Sie die MENU-Taste.
3. OFF: Zum Ausschalten der Kamera stellen Sie den Schalter auf "OFF".
4. ON: Zum Starten der Überwachungsfunktion stellen Sie die Taste auf „ON". Sobald das LED-Licht nicht mehr leuchtet, ist die Kamera einsatzbereit. Der Bildschirm schaltet sich in dieser Position nicht an.

5. Menu

Statusinformation im Display

5MP 5P	0000/9999
5MP 5P	Kamera nimmt mit 5x5 MP Fotos auf.
□HD 20s	Kamera nimmt ein 20-Sekunden-Video in 720p auf.
□5P 20s	Erscheinen beiden Symbole, nimmt die Kamera erst die eingestellte Anzahl an Fotos und dann ein Video in der vordefinierten Länge auf.
4G	Die Kamera ist mit dem 4G-Netz verbunden und hat starken Empfang.
	Interne Stromversorgung
	Externale Stromversorgung

5.1 Aufnahmemodus (Foto/Video/Foto+Video)

Foto: Die Kamera nimmt Fotos entsprechend den ausgewählten Einstellungen unter „Fotogröbe SD" und „Anzahl Fotos" auf.

Tipp: Für die mobile Bildübertragung empfehlen wir die Einstellung „Foto".

Video: Hier erfolgt eine Videoaufnahme entsprechend den unter „Videoaufösung" und „Videolänge" ausgewählten Parametern.

Hinweis: Dieser Menüpunkt ist nur sightbar, wenn Mobilfunk ausgeschaltet ist, da Videos ohne dazugehöriges Bild nicht übertragen werden können.

ACHTUNG!

Die Videoubertragung ist nur mit einem passenden Datenplan und nur über die ZEISS Secacam App aktivierbar. Nahere Informationen zu den Datenplänen finden Sie unter: http://www.zeiss.ly/secacam-subscriptions

Video auf. Die Anzahl der Fotos bzw. die Länge des nachfolgenden Videos richtig sich nach den Einstellungen unter den Menüpunkten „Anzahl Fotos" bzw. „Videolänge".

ACHTUNG!

Das Speichern eines Videos mit der Einstellung „Foto+Video" kann die Mobilfunkübertragung der aufgenommenen Fotos verzögern. Versendete Videos werden in Auflösung und Aufnahmelänge beschränkt.

5.2 Fotogrosse SD

Bei der ZEISS Secamac stehen drei Fotoauflösungen zur Wahl:

Wir empfehlen die Auflösung 5 MP. Eine höhere Auflösung führt bzw zu einer teilweise verbesserten FotoQualität, es ergeben sich jeder größere Foto-Dateien, die entsprechend mehr Platz auf der Speicherkartebenöttigen. Da die Kamera einen 5.0 MP CMOS Bildsensor besitzt, werden die Auflösungen 12 MP und 8 MP durch Interpolation erzeugt. Die Fotos werden im Seitenverhältnis 4:3 aufgenommen und im JPEG-Format gespeichert.

Hinweis: These Einstellung beeinfusst nur die auf der SD-Karte gespeicherten Bilder, nicht die per Mobilfunk verschickten Bilder (siehe 5.12).

5.3 Foto/Auslösung

Wahlen Sie die Anzahl der Fotos aus (1 bis 5 Fotos), die bei der Auslösung im Foto-Modus in einer Serie kurz hintereinander aufgenommen werden sollen.

5P 5 Bilder, je 1 Sekunde Abstand

5P 5 Bilder, < 1 Sekunde Abstand

In der Praxis hat sich die Einstellung „5P" bewährt. Registriert die Kamera eine Bewegung, lost sie 5 Fotos in einem Abstand von ca. einer Sekunde zueinander aus. Mit dieser Fotoserie stellen Sie safer, dass ein sich bewegendes Objekt auf mindestens einem der Fotos gut getroffen wird.

Sie konnen aber auch die Option wahlen, 3, 4 oder 5 Fotos sehr schnell hintereinander auslösen zu halten. Registriert die Kamera eine Bewegung, lost sie so 3 bis 5 Fotos in einem Abstand von weniger als einer Sekunde zueinander aus.

Hinweis: Bei eingeschalteter Mobilfunkeinheit wird in der Standardeinstellung je Fotoserie immer nur das zweite Foto gesendet. Erfahrungsgemäß zeigt das zweite Foto das beobachtete Objekt am deutlichsten.

Die Pause zwischen zwei Aufnahmeserien stellen Sie unter dem Menüpunkt „Aufnahmepause" (siehe weiter unten) ein.

5.4 Videoauflösung

Bei ihrer ZEISS Secamac stehen drei Videoauflösungen zur Wahl:

1080p = 1.920 x 1.080 Pixel
720p = 1.280× 720 Pixel
480p = 640× 480 Pixel

Wir empfehlen die Auflösung 720p. Die 1080p-Auflösung führt dazu zu einer teilweise verbesserten VideoQualität, es ergeben sich jedoch größere Video-Dateien, die entsprechend mehr Platz auf der Speicherkarte benötigen.

Die Videos werden mit bis zu 30 fps (frames per second / Bilder pro Sekunde) aufgenommen und im mp4-Format abgespeichert.

5.5 Videolänge

Unter thisem Menupunkt geben Sie an, welche Dauer eine Videoaufnahme bei automatischer Auslösung haben soll. Sie konnen für die Videolänge eine Dauer von 5 bis 59 Sekunden wahren.

ACHTUNG!

Bitte beachten Sie, dass nachtliche Videos die Batterien deutlich mehr belasten als Fotos. Wahrend bei einem Foto die LEDs nur kurz blitzen, leuchten sie bei einem Video während der gesamten Aufnahme.

Wir empfehlen eine Videolänge von max. 15 Sekunden. Bei Verwendung des Modus „Foto+Video" ist es sinnvoll, die Videolänge auf 10 Sekunden zu reduzieren.

Versendete Videos werden in Auflösung und Aufnahmelänge beschränkt und richten sich nicht nach den Geräteinstellungen im Menu.

5.6 Empfindlichkeit

Die ZEISS Secamac verfügbar über einen sogenannten passiven Infrarotsensor (PIR), der auf sich bewegende Wärmequellen reagiert. Die Empfindlichkeit des Sensors konnen Sie zwischen hoch, mittel und niedrig einstellen. Wir empfehlen die Einstellung „hoch". Erst wenn sich in dieser Einstellung Fehlaufnahmen ergeben, z. B. durch sich im Wind bewegende Åste, die durch Sonnenlicht aufgewärmt wurden, empfehlen wir, die Empfindlichkeit schrittweise zu verringn.

5.7 Blitzmodus

Die ZEISS Secam verfügbar über drei Einstellungsoptionen bei der Belichtungsdauer:

Max. Reichweite: Wenn sich die zu erfassenden Lebenswesen vergleichsweise langsam bewegen (z. B. äsende Rehe), führt diese Einstellung zu sehr gut ausgeleuchteten Nachtaufnahmen. Sich bewegende Objekte erschieren aber weniger scharf.

Balance: These Einstellung ist ein Mittelweg zwischen max. Reichweite und max. Scharfe. Die Szenerie wird nachs gut ausgeleucht, sich bewegende Objekte werden hinreichend scharf dargestellt.

Max. Schärfe: Die Belichtungsdauer ist nachs so kurz wie möglich eingestellt. So sind Nachtaufnahmen während tendenziell etwas dunkler, dafür ist die Bewegungsschärfe bestmöglich.

5.8 Zeitschaltuhr

Ähnlich wie bei einer Strom-Zeitschaltuhr können Sie hier eine Zeitspanne definieren, in der die Kamera Fotos machen soll. Dazu wahlen Sie zunachst in dem Menüpunkt „Zeitschaltuhr" die Einstellung „Ein". Die Eingabe der Start- und Stopzeit erfolgt jeweils im Format hh:mm.

■ Beispiel: Eine Kirrung soll nur in der Nachzeit überwacht werden. Sie konnen das Zeitinterval v. B. wie folgt definieren: 22:00 bis 06:00 Uhr. Außerhalb theses Zeitraums bleibt die ZEISS Secacam deaktiviert. Außerhalb der definierten Zeiträume wird die Kamera nicht ausgelöst; sie nimmt dann keine Fotos oder Videos auf.

5.9 Zeitraffer

In diesen Modus wird eine Serienaufnahme eingestellt. Die Kamera lost dann im vorher definierten Zeitabstand automatisch eine Aufnahme aus. Dazu wahlen Sie zunachst im Menüpunkt „Zeitraffer" die Einstellung „Ein". Die Eingabe des Zeitaums zwischen zwei automatisch ausgelösten Aufnahmen erfolgt jeweils im Format hh:mm:ss. Mit der oberen und unteren Pfeiltaste verändern Sie die jeweilige Einstellung, mit der rechten und linken Taste gehen Sie eine Position vor bzw. darüber. Als Abstand zwischen den Aufnahmen können Sie zwischen 5 Sekunden (00:00:05) und 24 Stunden (23:59:59) wahren. Zum Abschluss bestätigten Sie mit „OK" die Einstellungen.

These Serienaufnahmen sind sowohl im Fotomodus als auch im Videomodus möglich, allerdings ergeben. Fotoaufnahmen in der Praxis mehr Sinn.

■ Beispiel: Sie möchten ein sogenannten Time-Lapse-Video erstellen. Bei diesen beliebten Zeitraffer-Aufnahmen wahren Sie sinnvollerweise einen kurzen Zeitabstand von ca. 5 bis 10 Sekunden. Mit einer Zusatzsoftware (nicht im Lieferumfang enthalten) konnen Sie diese Einzelaufnahmen dann zu einem Zeitraffer-Video zusammenstellen.

Tipp: Es wird empfohlen, die „Anzahl Fotos" bei Serienaufnahmen auf „1" zu stellen, so dass je Auslösung jeweils nur ein Foto aufgenommen wird.

5.10 Aufnahmepause

Die Aufnahmepause ist eine von Ohnen festgesetzte Zwangspause nach erfolgter Aufnahmeserie. Wahrend des gewählten Intervals nimmt die Kamera keine Bilder oder Videos auf, selbst wenn Bewegungen vor der Kamerastattfinden. Dadurch wird verhindert, dass die Speicherkarte mit zu denen unerwünschten Aufnahmen gefällt wird. Denn je nach Aufstellung kann es sein, dass z. B. ein sich im Sonnenlicht bewegender Ast oder eine Maus wiederholt nahezu identische Aufnahmen auslösen. Um zu verhindern, dass die ZEISS Secacam in solchen Fällen Hunderte unerwänschte Aufnahmen macht und unter Umständen per Mobilfunk verschickt, konnen Sie zwischen zwei bewegungsaktivierten Aufnahmen eine Pause festlegen.

Dazu wahlen Sie zunachst im Menüpunkt „Aufnahmepause" die Einstellung „Ein". Mit der oberen und unteren Pfeiltaste verändern Sie die jeweilige Einstellung. Die Pause konnen Sie zwischen 3 Sekunden (00:00:03) und 24 Stunden (23:59:59) wahren. Zum Abschluss bestätigten Sie mit „OK".

Tipp: Wird die Überwachungskamera im Fotomodus betrieben, hat sich in der Praxis eine Kombination aus 5 Bildern in Serie, unterbrochen von 5 Sekunden Pause, bewährt. Bei Foto+Video wird das Intervall 15 Sekunden Videoaufnahme, 15 Sekunden Pause empfehlen. Die Aufnahmepause kann gut mit der Funktion „Sendungen/Std." kombiniert werden. Wahlen Sie z. B. max. 10 Bilder pro Stunde, empfehlen wir eine 6-minütige Aufnahmepause. Dadurch wurden die 10 Aufnahmen über die 60 Minuten verteil. Ansonsten ist es möglich, dass in den ersten 5 Minuten 10 Aufnahmen gemacht werden und die Kamera erst eine Stunde später wieder aktiv wird.

5.11 Mobil-Versand

Hier können Sie die Mobil-Versand-Funktion ein- oder aushalten. Wenn Sie diese Option aushalten, wird die ZEISS Secacam Ohnen keine Bilder mehr schicken. Auch kann die Kamera nicht mehr über die ZEISS Secacam App gesteuert werden.

5.12 Mobil Fotogröbe

(Dieser Menüpunkt ist nur auswählbar, wenn Mobilfunk eingeschaltet ist).

Sollten Sie die Kamera in einem Bereich benutzen, indem es nur 2G-Netzabdeckung gibt und der Bildversand deutlich zu lange dauert, können Sie die Versandart auf „M“ oder)sagar „S“umstellen, wodurch der Bildversand beschleunigt wird.

S = 1.024 × 768 Pixel

Hinweis: These Einstellung beeinfusst nur die per Mobilfunk verschickten Bilder, nicht die auf der SD-Karte gespeicherten Bilder.

5.13 Sendungen/Std.

(Dieser Menüpunkt ist nur auswählbar, wenn Mobilfunk eingeschaltet ist.)

Die Anzahl der maximal pro Stunde per Mobilfunk verschieten Fotos/Video konnen Sie in vorgegebenen Stufen zwischen 1 und einstellen.

Im Freien konnen beispelsweise bewegliche Aste durch die Sonneneinstrahlung erwartt werden und in Kombination mit Wind zu unerwünschten Aufnahmen führen.

Hinweis: Passiert bei einer Beschränkung auf z. B. 10 Bilder/Stunde nach dem zehnten Bild ein Ereignis, wird es während aufgenommen und auf der SD-Karte gespeichert, aber nicht mehr versendet. Erst Ereignisse, die nach den nachsten 60 Minuten passieren, werden dann wieder gesendet. Dies kann zu einer Überwachungsrücke von bis zu einer Stunde führen.

5.14 Standortdaten

Hinweis: Dieser Menüpunkt ist nur auswählbar, wenn Mobilfunk eingeschaltet ist.

Hier können Sie einstellen, ob die ZEISS Secacam ihre GPS-Position bestimmten soll. Dadurch konnen Sie sich den Standort ihrer Kamera in der ZEISS Secacam App anzeigen setzen.

Um Strom zu sparen, aktualisiert die Kamera ihre Positionsdaten einmalig beim Einschalten. Dies kann je nach Position eine Zeit in Anspruchnehmen, sodass die Position nicht auf den ersten Bildern zu sehen ist.

5.15 Batterie/Akku

Die ZEISS Secacam kann auch mit Akkus vom Typ LR6 (AA) 1,5 V Mignon betrieben werden. Damit die Batterieanzeige korrekt Funktioniert (Akkus besitzen tendenziell eine höhere Stromkapazität bei niedrigeren Spannungswerten), können Sie hier auswahlen, ob Sie Batterien oder Akkus verwenden.

Hinweis: Bei der Verwendung von Akkus kann die Batterieanzeige vom tatsächlichen Ladenzustand abweichen.

5.16 Datum/Uhrzeit

Bei der Einstellung „Automatisch“ lakt die Kamera Datum und Uhrzeit aus dem Mobilfunknetz. Sie können die Uhrzeit falls nicht mit + und - an die entsprechende Jahreszeit oder Zeitzone anpassen. Unter der Einstellung „Manuell“ konnen Sie Datum und Uhrzeit selbst einstellen. Mit der oberen und unteren Pfeiltaste verändern Sie die jeweilige Einstellung, mit der rechten und linken Pfeiltaste gehen Sie eine Position vor oder darüber. Zum Abschluss bestätigten Sie die Einstellungen mit „OK". Datum und Uhrzeit werden nun in jeder Aufnahme mit eingebrendet.

5.17 Sprache

Wahlen Sie die gewünschte Menüsprache. Sie konnen zwischen Deutsch, Englisch, Spanisch, Französisch oder Italienisch wahren.

5.18 Name im Bild

Sie haben die Möglichkeit, einen Name zu wahlen, der im unteren Bildrand ihrer Bilder entscheid. Wenn Sie die Option „Ein“ wahlen, können Sie mithilfe der Pfeiltasten einen Name mit insgesamt 12 Zeichen eingeben. Mit der oberen und unteren Pfeiltaste verändern Sie das jeweilige Zeichen und mit der rechten und linken Pfeiltaste gehen Sie eine Position vor oder darüber.

5.19 Kamera PIN

Um bei einem Kameradiebstahl die weitere Verwendung des Gerätes zu verhindern, können Sie die Kamera mit einem 6-stelligen Zahlencode sichern. Dazu wahlen Sie zunachst im Menüpunkt „Kamera PIN" die Einstellung „Ein". Mit der oberen und unteren Pfeiltaste verändern Sie die jeweilige Einstellung, mit der rechten und linken Taste gehen Sie eine Position vor bzw. darüber. Zum Abschluss bestätigten Sie die Einstellungen mit „OK".

Hinweis: These Option hat nichts mit dem PIN-Code auf der Schnellanleitung zu tun, mit der Sie ihre ZEISS Secacam registriert haben. These Option dient der Passwort-Sicherung ihrer ZEISS Secacam.

ACHTUNG!

Bitte gehen Sie sehr überlegt mit der Password-Option um. Falls Sie den eingegeben Zahlencode nicht mehr wissen, ist die Kamera auch für Sie unbrauchbar.itte halten Sie dann Kontakt mit unserem Kundenservice auf. Sollten Sie einen passenden Datenplan gebucht haben, konnen Sie die PIN-Abfrage auch über die ZEISS Secacam App deaktivieren.

5.20 SD überschreiben

Indem Sie diesen Menüpunkt auf „Ein" setzen, verhindern Sie, dass bei einer vollen Speicherkarte keine neuen Aufnahmen mehr gemacht werden konnen. Dann werden die jeweils altesten Aufnahmen durch neue Aufnahmen überschreiben.

5.21 Werkseinstellung

Wenn Sie unter thisem Menüpunkt „Ja" auswahlen und die Auswahl mit „OK" bestätigen, werden alle Einstellungen auf den Auslieferungszustand zurückgesetzt. Nicht davon betroffen sind Datum und Uhrzeit.

5.22 Testphoto senden

(Dieser Menüpunkt ist nur auswählbar, wenn Mobilfunk eingeschaltet ist.)

Wenn Sie testen möchten, ob der Versand von Aufnahmen per Mobilfunk wie gewünscht Funktioniert, können Sie ein Testphoto aufnehmen.

Hinweis: Wir empfehlen, sich bei Verwendung des Mobilfunkbetriebs mit den oben genannten Funktionen Aufnahmepause, Zeitraffer und Zeitschaltuhr vertraut zu machen. Die Funktionen werden Ihnen halten, die optimale Anzahl von Fotos aufzunehmen und zu versenden.

5.23 Firmware-Version

Hier kann die auf der Kamera aktuell installierte Firmware-Version ausgegeben werden. Die ZEISS Secacam wird ständig weiterentwickelt.itte besuchen Sie www.zeiss.com/cop/downloads und uberprüfen Sie,ob fur ihre Kamera inzwischen Firmware-Updates mit einer hoheren Versionsnummer verfügbar sind.

5.24 Firmware-Update

Hinweis: Diese Menüpunkt ist nur auswähbar, wenn sich auf der SD-Karte eine neue Firmware-Version befindet. Es werden volle Batterien für das Update besteht.

Wir arbeiten ständig davon, unsere Kameras weiterzuentwickeln. Neue Firmware-Versionen mit Optimierungen oderSolar neuen Funktionen konnen Sie unter www.zeiss.com/cop/downloads herunterlagen.

ACHTUNG!

Bitte folgen Sie bereits den Anweisungen auf der Website, da es sonst zu Geräteschäden kommt kann!

6. ZEISS Secacam App & Web

Zur Bedienung und für den Zugriff auf die Aufnahmen ihrer ZEISS Secacam ist keine zusätzliche Software notig. Sie können Ihr ZEISS Secacam-Nutzerkonto bequem über die Website https://secacam.zeiss.com oder mit der ZEISS Secacam App für Apple- oder Android-Geräte erreichen. Hier müssen Sie sich anmelden und anschließend den ZEISS Secacam-Aktivierungcode eingeben, um ihre Kamera mit ihrem Nutzerkonto zu koppeln. Diese Code müssen Sie auf der beigelegten Schnellanleitung freirubbeln. Sie können so viele ZEISS Secacams mit ihrem Account verbinden wie Sie wollen.

Hinweis: Bewahren Sie ihren ZEISS Secacam-Aktivierungscode unbedingt auf. Er ist zur eventuellen Neuanmeldung der Kamera in Ihr dem Nutzerkonto unabdinglich.

Von Ihrem Nutzerkonto aus konnen Sie Aufnahmen ansehen, loschen, teilen oder herunterladen. Sie konnen ihre ZEISS Secacams benennen und den Batterie-, Speicher-, oder Kamerastatus einseen. Die ZEISS Secacam App ist kinderleicht zu bedieren und ermöglicht Ohnen einen überschaubaren und leichten Zugriff auf ihre Kamas. Außerdem ermöglicht sie Ohnen, mehrere ZEISS Secacams problemlos und bequem zu verhalten. So haben Sie volle Kontrolle über alle Einstellungsmöglichkeiten und den Überblick über alle Geschehnisse ihrer ZEISS Secacams - von unterwegs oder von zu Hause aus.

6.1 Sendefunktion pausieren

In der ZEISS Secacam App finden Sie innerhalb ihrer Kamera die Funktion „Sendefunktion pausieren". So können Sie die Sendefunktion bequem von ihrem Smartphone oder PC aus dauerhaft oder für eine gewisse Zeit pausieren. Bei dauerhafter Pause lasst sich die Kamera über die App wieder reactivieren. Während der Pause nimmt die Kamera jedoch weiterhin Fotos auf und speichert diese auf der SD-Karte.

6.2 Guthaben auffällen

Sie finden unter jeder ihrer ZEISS Secacams die Option, Ihr Guthaben aufzufullen. Sobald es aufgebraucht ist, sendet ihre Kamera keine Bilder mehr. Diese werden jedoch wie gewohnt auf der SD-Karte gespeichert.

7. Netzwerkscan

Die ZEISS Secacam sucks automatisch das stärkste verfügbare Netz. Sollten Sie mit der Netzverbindung ihrer ZEISS Secacam jedoch nicht zufrieden sein, kann ein manueller Netzwerkscan halten. Dies kann jederch etwas Zeit in Anspruchnehmen. Um eine manuelle Suche durchzuführen, befolgen Sie die folgenden Schritte:

1. SETUP: Warten Sie, bis die Kamera hochgefahren ist. Warten Sie, bis „Suche Netz", „Serverzeit übernehmen" und „Suche GPS" auf dem Bildschirm erloschen sind.
2. Rechte Pfeiltaste: Hier sehen Sie die Details über das Netz, in das Sie gerade eingewählt sind.
3. Rechts+Links: Halten Sie gleichzeitig die linke und die rechte Pfeiltaste gedrückt und warten Sie, bis „Erledigt" zulesen ist. Sollte ein stärkeres Netz verfügbar sein, so wählt sich die Kamera nun in diesen ein, auch nach dem{nachsten Neustart.

Die ZEISS Secacam ist nun im stärksten verfügbaren Netz eingewählt. Sollte es kein stärkeres Netz im Umkreis geben, bleibt die ZEISS Secacam im selbst Netz wie vor dem Scan.

8. Testaufnahme manuell auslösen

Um den Bildausschnitt oder die Aufnahmequalität zu kontrollieren, besteht die Möglichkeit der manuellen Auslösung:

1. SETUP: Schalter auf „SETUP" stellen. Der Bildschirm schaltet sich ein und für etwa 2 Sekunden ist der Startbildschirm zu sehen, danach wechselt die Kamera in den Vorschaumodus und zeigt im Display den Ausschnitt, der auch bei der Aufnahme zu sehen wurde.
2. OK = Aufnahme: Drücken Sie auf „OK“,lös Sie damit eine Aufnahme manuell aus. Achtung: Je nachdem, ob im Menu unter „Modus" Foto oder Video gewählt wurde, wird entweder ein Foto und/oder ein Video aufgenommen. Testvideos sind auf maximal 15 Sekunden begrenzt.

Hinweis: Um die Mobilfunkverbindung ihrer Kamera zu testen, können Sie auch über das Kameramen ein Testbild an Ihr Nutzerkonto bzw. die ZEISS Secacam App schicken setzen.

9. Kontrolle von Aufnahmen

1. SETUP: Schalter auf „SETUP" stellen – Der Bildschirm schaltet sich ein und zeigt den aktuellen Bildausschnitt. Oben rechts werden die Anzahl der Aufnahmen sowie die gemäß der verwendeten Speicherkapazität theoretisch noch möglichche Anzahl an Aufnahmen eingebrendet.
2. PLAY: Durch Drücken der PLAY-Taste gelangen Sie in den Wiedergabe-Modus. Der Bildschirm schaltet auf die zuletzt angefertigte Aufnahme.
3. Rechte Pfeiltaste = vor, linke Pfeiltaste = zurück: Mit der rechten und linken Pfeiltaste können Sie eine Aufnahme zurück- bzw. vorspringen. Eine Videoaufnahme erkennen Sie an den schwarzen Balken oben und unter, sowie an dem unter links eingeblendeten Filmkamera-Symbol. Um das Abspielen eines Videos zu starten, drücken Sie die OK-Taste.

Löschen von Aufnahmen: Mocht den Sie eine Aufnahme loschen, gehen Sie zunachst wie oben beschrieben in den Wiedergabe-Modus. Drücken Sie dann die MENU-Taste zum Aufrufen des Menus. Nun haben Sie die Wahl zwischen „Loschen" und „Formatieren". Wahlen Sie hier „Loschen", haben Sie die Wahl zwischen „Eins" oder „Alle". Wahlen Sie die Option „Eins", sind Sie wieder im Wiedergabe-Modus. Dort konnen Sie mit den Pfeiltasten nach links und rechts springen und entscheiden, welche Aufnahmen Sie loschen möchten, indem Sie auf „Ja" gehen und mit „OK" bestätigen. Wahlen Sie die Option „Alle", werden Sie noch einmal gefragt, ob Sie wirklich alle Dateien loschen möchten. Erst wenn Sie dann auf „Ja" gehen und mit „OK" bestätigen, wird die Lösung durchgefuhrt.

ACHTUNG!

Bestätigen Sie an dieser Stelle die Auswahr „Alle“, loschen Sie unwiederbringlich alle auf der Speicherkarte vorhandenen Aufnahmen!

10. Montage

10.1 Montage mit Gurt

Benutzen Sie den beiliegenden Montagegurt, um die ZEISS Secacam an einem Baum, einem massiven Ast oder einem Pfahl zu befestigen. Führren Sie hierzu den Haltegurt durch die Osen auf der Rückseite des Gehäuses. Hängen Sie die Kamera wie gewünscht auf undziehen Sie das lose Ende des Montagegurts fest, bis die Kamera einen festen Halt hat. Achten Sie daraufuf, dass der überstehende Gurt nicht sightbar ist. Um den Montagegurt wieder zu losen, drucken Sie auf den Clip undziehen Sie das Gurtende Heraus.

10.2 Montage mit Stativ/Baumhalterung

Die ZEISS Secacams besitzt an der Ober- und Unterseite eine Gewindebuchse für ein 1/4-Zoll-Stativgewinde (Durchmesser: 6,35 mm, Lange: 6 mm), welches Sie an nahezu allen handelsüblichen Kamerastativen finden. Damit konnen Sie die Kamera auf einer Vielzahl von im Zubehörhandel erhältlichen Stativen, Wand- oder Baumhalterungen befestigen.

Tipp: Die Beste Höhe zur Positionierung einer Wildkamera ist etwa hufthoch und ein weniger nach unter gerichtet.

11. Technische Daten

Element Beschreibung

Bildsensor 5.0 Megapixel	Foto Ratio: 4:3 Video Ratio: 16:9
Fotoauflösung 5.0 Megapixel Standard	8.0 Megapixel (Interpolation) 12.0 Megapixel (Interpolation)
Anzahl Fotos je Auslösung 1 bis 5
Bildschirm 2,4" (TFT-LCD Farb-Display)
Serienaufnahme Ja: Intervall 5 Sek. bis 24 Std.
Videoauflösungen 1080p = 1.920 x 1.080 Pixel	720p = 1.280 x 720 Pixel 480p = 640 x 480 Pixel
Videodauer 5 bis 59 Sekunden
Bildinfostempel Kameraname	Zeit Datum Mondphase (Richtwert) Temperatur (Richtwert)
Anzahl LEDs/ Blitz-Art 60 Black-LEDs	940 nm
Reaktionszeit < 0,35 ~ 0,45 Sekunden
Infrarotssensor 1 PIR-Sensor	Empfindlichkeit einstellbar (hoch | mittel | niedrig)
Sensorreichweite bis 25 m je nach Objektgroße und	Temperaturdifferenz
Speicher SD oder SDHC bis zu 32 GB
Anschlüsse USB-C
Stromversorgung	8x Batterien Typ LR6 (AA) oder 8x Akkus Typ LR6 (AA)
Externe Stromversorgung	12 V - 2 A
Abmessungen	ca. 13 (H) x 10 (B) x 7 (T) cm
Betriebstemperatur	-20 °C ~ 55 °C

Hinweis: Design und technische Daten können ohne Ankündigung geändert werden.

12. Verbindung mit dem Computer

Entnahmen Sie die Speicherkarte und stecken diese in den Kartenleser eines Computers. Verfügt der Computer über keinen Kartenleser, können Sie die Kamera auch mit dem beiliegenden USB-Kabel direkt mit dem Computer verbinden.

Verbindung mit USB-Kabel: Losen Sie die Verschlusskrammer und öffnen Sie die Kamera. An der unteren Seite der Kamera befindet sich ein USB-C-Anschluss. Mit Hilfe des beiliegenden USB-Kabels können Sie eine Verbindung zu Ihr Computer herstellen. Stellen Sie safer, dass die Kamera ausgeschaltet ist, wenn Sie sie mit dem Computer verbinden. Wenn die Kamera eingesteckt wird, schaltet sie sich automatisch an und auf dem Display erscheint „MSDC".

PC: Die Kamera installiert sich am Computer als zusätzliches Laufwerk mit der Bezeichnung „Wechseldatenträger". Mit einem Doppelklick öffnen Sie these Laufwerk. Innerhalb des Ordners „DCIM" befindet sich der Ordner „100MEDIA" mit den aufgenommenen Foto- und Video-Dateien. Nach 1.000 Aufnahmen wird ein weiterer Ordner angelegt, dieserträgt den Name „101MEDIA", „102MEDIA" usw. Die Aufnahmen werden jedoch durchlaufend nummeriert. Sie konnen nun den Ordner oder einzelne Dateien auf den Computer kopieren bzw. verschiben.

Speicherkartenleser: Mit einem Speicherkartenleser (nicht im Lieferumfang enthalten) konnen Sie Fotos und Videos direkt von der Speicherkarte der Kamera auf dem Computer importieren. Schließen Sie den Speicherkartenleser dazu an ihren Computer an und stecken Sie die Speicherkarte der Kamera in den Steckplatz. Beachten Sie ggf. die Betriebsanleitung des Herstellers.

13. Externe Stromversorgung

Externes Netzteil: Die Kamera kann abide der Stromversorgung über Batterien auch über externe Netzteile mit 12 V Spannung und einer Stromstarke von min. 2 A dauerhaft mit Strom versorgt werden. Die Verbindung erfolgt über die Buchse am Boden der Kamera. Der Hohlstecker des Stromadapters muss über einen Außendurchmesser von 4 mm und einen Innendurchmesser von 1,7 mm verfügen. Wichtig: Der Pluspol mussinnen, der Minuspol außen anliegen. Verwenden Sie ein externes Netzteil, sollen den sie die Batterien aus der Kamera entfernen.

Externer Akku: Für eine langfristige Stromversorgung mit externen Akkus eignen sich insbesondere 12 V-Blei-Gel-Akkus. Mit einer Kapazitat von z. B. 4,5 Ah sind diese Akkus eine ideale Langzeit-Energiequelle für die ZEISS Secacam.itte beachten Sie,dass Sie neben den Akkus ein passendes Kabel mit der richtigen Polung (Pluspol innen) verwenden müssen.

14. Pflege

Verwenden Sie zum Reinigen des Kameragehäuses und des Zubehörs, das zum Lieferumfang gehört, keine scharfen Reiniger wie Spiritus, Verdünner etc. Reinigen Sie die Komponenten bei Bedarf mit einem weichen, trockenen Tuch.

15. Kundenservice und Garantie

Wenn Sie Fragen zu Ihr dem Produkt haben, wenden Sie sich an uns:

Telefon

Innerhalb Deutschlands: (0)800 460 70 60

International: [phone]

Service Website

www.zeiss.ly/secacam-service

FAQ

www.zeiss.ly/secacam-faq

Wenn Sie die aktuellen Garantiebedingungen herunterlagen möchten, besuchen Sie unsere Website:

Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung dienen, sind vorbehalten. Keine Haftung für Irrümer und Druckfehler.

EN ZEISS Secacam 5 | Instruction manual 25

1. Contents of box 26
2. Your ZEISS Secacam 5 27
   3.Preparing the camera 28

2. Your ZEISS Secacam 5

2. Uw ZEISS Secacam 5

11. Technische gegevens

6.1 Pause sendefunkt.

2. Ditt ZEISS Secacam 5

2. Din ZEISS Secacam 5

5 Bilder < 1 sekunds mellanrum
