BEDIENUNGSANLEITUNG BK-GS03EG SHARP

Die Bluetooth*-Wortmarke und

Bluetooth-Logos sind eingetragene

Warenzeichen von Bluetooth. Inc.

Verwenden Sie diese Kurzanleitung, um Ihr E-Bike einzurichten und zu beginnen. Für detailliertere Informationen zu Ihrem E-Bike-Modell, verweisen wir auf das Online-Handbuch, das Sie finden können, indem Sie dem untenstehenden Link folgen oder den QR-Code scannen und nach dem Modellnamen BK-GS03 suchen.

Phillips-Schraubendreher

Schnellstartanleitung

Garantieanleitung

Pedale

Gummikappe

Ladegerät Handbuch

2

Wichtige Sicherheitsanweisungen

VORSICHT GEFAHR AUF STROMSCHLAG NICHT ÖFFNEN

Bitte lesen Sie sich diese Sicherheitsanweisungen durch und beachten Sie, bevor Sie das Gerät in Betrieb nehmen, auf die folgenden Warnhinweise:

Das Dreieckszeichen mit Blitzsymbol verweist auf nicht isolierte „gefährliche Spannungen“ im Gerätegehäuse, die so hoch sein können, dass sie eine Gefahr von Stromschlägen bilden.

Das Dreieckszeichen mit Ausrufungszeichen verweist auf wichtige Funktions- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung.

Dieses Symbol bedeutet, dass das Produkt auf umweltfreundliche Weise und nicht mit dem gewöhnlichen Haushaltsmüll entsorgt werden sollte.

Wechselspannung

Gerät der Klasse II

Halten Sie Kerzen und off enes Feuer von diesem Produkt fern, um einen Brand zu vermeiden.

WICHTIG: Bitte sorgfältig durchlesen und zum späteren Nachschlagen aufbewahren.

VORSICHT: Tragen Sie einen Schutzhelm! Um das Risiko von Verletzungen zu verringern, tragen Sie beim Fahren einen geeigneten Helm!

Risiko von Unfällen und Verletzungen

• Ein unsachgemäßer Betrieb des E-Bikes aufgrund unzureichender Kenntnisse kann zu einem Unfall führen. Bitte machen Sie sich vor dem Fahren mit den Funktionen des E-Bikes vertraut.
• Machen Sie sich im Voraus mit dem Bremshebel vertraut, wenn Sie sich der Position der Vorder- und Hinterbremse nicht ausreichend bewusst sind. Bitte passen Sie auch entsprechend an, bevor Sie fahren.
• Bitte stellen Sie sicher, dass die Bremsen richtig eingestellt sind und gut funktionieren.

VORSICHT: Die Hardware ist möglicherweise nicht vollständig festgezogen, einschließlich, aber nicht beschränkt auf Schrauben, Muttern, die

Vorderradnabe, das Hinterrad, Lenkmechanismen (Lenker, Vorbau), das Bremssystem, das Antriebssystem, Pedale usw.

Um das Verletzungsrisiko zu minimieren, stellen Sie sicher, dass alle Fahrradteile fest und korrekt positioniert sind und dass es keinen Verlust von Ausrüstung, Bruch oder andere Arten von Schäden gibt. VORSICHT: Dieses Fahrrad ist für Erwachsene konzipiert. Kinder dürfen nur unter Aufsicht von Erwachsenen fahren.

Um das Risiko von Unfällen und Verletzungen zu verringern, stellen Sie sicher, dass das Fahrrad und alle seine Strukturen nicht in Reichweite von Kindern unter 3 Jahren sind.

VORSICHT: Bei unsachgemäßer Verwendung des Fahrrads kann es zu Komponentenschäden kommen.

Risiko von Unfällen und Verletzungen!

- Fahren Sie mit dem Fahrrad nicht über Rampen oder Hügel.

• Fahren Sie dieses Fahrrad NICHT im Cross-Country-Radsport.
• Fahren Sie nicht mit dem Fahrrad über Treppen, Felsen oder andere Stufen mit einer Höhe von mehr als 15 cm.

Unsachgemäße Ergänzungen oder Änderungen am Fahrrad und falsches Zubehör können dazu führen, dass das Fahrrad nicht richtig funktioniert. Um das Risiko von Unfällen und Verletzungen zu reduzieren, fügen Sie keine zusätzlichen Zubehörteile hinzu, die nicht vom Verkäufer gekauft wurden oder ohne dessen Erlaubnis, einschließlich, aber nicht beschränkt auf Kindersitze, Anhänger usw.

VORSICHT: Fahren Sie das Fahrrad nicht auf riskante Weise. Um das Risiko von Unfällen und Verletzungen zu reduzieren, fahren Sie das Fahrrad nur auf die richtige Weise. Stellen Sie sicher, dass Sie das Fahrrad kontrollieren können und versuchen Sie keine gefährlichen Aktionen, einschließlich, aber nicht beschränkt auf, Fahren ohne Hände, Sprünge und Wheelies.

GEFAHR: Mangelnde Fahrradwartung birgt das Risiko von Unfällen und Verletzungen

Überprüfen Sie das Fahrrad vor jeder Fahrt, einschließlich, aber nicht beschränkt auf die Bremsfunktion, Reifenabnutzung und PSI, Zustand von Schrauben und Muttern, Lenkung und Speichenspannung.

Wenn Sie während der Fahrt ein ungewöhnliches Geräusch hören, stoppen Sie sofort und überprüfen Sie das gesamte Fahrrad.

VORSICHT: Stellen Sie sicher, dass Sie vollständig mit dem lokalen Gesetz konform sind.

Risiko von Geldstrafen und Beschlagnahmung!

Bevor Sie das Fahrrad fahren, stellen Sie sicher, dass das Fahrrad den Standards Ihrer lokalen Gesetze entspricht.

Reflektoren sind kein Ersatz für erforderliche Lichter. Das Fahren

bei Morgendämmerung, Abenddämmerung, nachts oder zu anderen Zeiten schlechter Sichtbarkeit ohne ein angemessenes Fahrradbeleuchtungssystem und ohne Reflektoren ist gefährlich und kann zu schweren Verletzungen oder zum Tod führen.

Wenn Ihr Fahrrad nicht richtig passt, könnten Sie die Kontrolle verlieren und stürzen.

Zu fest angezogene Schrauben können sich dehnen und verformen. Setzen Sie Ihren Akku keinen hohen Temperaturen aus.

Mit falsch eingestellten Bremsen oder abgenutzten Bremsbelägen zu fahren, ist gefährlich und kann zu schweren Verletzungen oder zum Tod führen.

Überfüllen Sie einen Reifen niemals über den maximalen Druck hinaus, der auf der Reifenseitenwand oder der Felge angegeben ist. Wenn der maximale Druckwert für die Felge niedriger ist als der auf dem Reifen angegebene maximale Druck, verwenden Sie immer den niedrigeren Wert. Das Überschreiten des empfohlenen maximalen Drucks kann dazu führen, dass der Reifen von der Felge springt oder die Felge beschädigt wird, was Schäden am Fahrrad und Verletzungen des Fahrers und der Umstehenden verursachen könnte. Der beste und sicherste Weg, einen Fahrradreifen auf den richtigen Druck aufzupumpen, ist mit einer Fahrradpumpe, die ein eingebautes Druckmessgerät hat.

Ein zu hartes oder plötzliches Bremsen kann ein Rad blockieren, was dazu führen kann, dass Sie die Kontrolle verlieren und stürzen. Eine plötzliche oder übermäßige Betätigung der Vorderradbremse kann dazu führen, dass der Fahrer über den Lenker geworfen wird, was zu schweren Verletzungen oder sogar zum Tod führen kann.

Stoppen Sie das Ladeverfahren sofort, wenn Sie einen seltsamen Geruch oder Rauch bemerken.

• SHARP ist nicht verantwortlich für Verletzungen/Todesfälle, die durch unsachgemäßen Gebrauch verursacht werden.
• Sharp ist nicht verantwortlich, wenn Sie lokale Vorschriften und Beschränkungen nicht einhalten.
• Die Garantie deckt keine Schäden ab, die durch unsachgemäße Verwendung des Geräts verursacht wurden, insbesondere bei Verwendung für nicht-häusliche Zwecke und Änderungen und / oder Anpassungen, die für Länder oder Regionen erforderlich sind, für die es ursprünglich nicht konzipiert wurde.
• Befolgen Sie immer die örtlichen Verkehrsregeln und nationalen Gesetze und Vorschriften bei der Nutzung Ihres E-Bikes.

• Halten Sie sich immer an die örtliche Geschwindigkeitsbegrenzung. ÜBERSCHREITEN Sie nicht die Geschwindigkeitsbegrenzung für Ihr E-Bike.

• Tragen Sie bei der Benutzung immer eine Schutzausrüstung.

• Tragen Sie beim Fahren Ihres E-Bikes immer einen Sicherheitshelm.
• Halten Sie beim Fahren immer beide Hände an den Griffen und fahren Sie niemals mit nur einer Hand.
  • Fahren Sie nicht bei schlechtem Wetter.
• Verwenden Sie dieses E-Bike nicht für Stunts oder gefährliche Manöver. Es ist ein Fahrrad, das für den Hausgebrauch konzipiert ist.
• Befördern Sie damit keine Personen oder Gegenstände wie Taschen.
  • Fahren Sie an belebten Orten langsam.
• Vergewissern Sie sich vor der Nutzung, dass alle Schrauben und Befestigungselemente ordnungsgemäß festgezogen sind.
• Stellen Sie sicher, dass die Faltwelle beim Entfalten des E-Bikes in den Schlitz eintritt.
• Fahren Sie nicht auf unebenen Straßen, Wasser, Öl oder Eis.
• Schlängeln Sie sich nicht durch den Verkehr und führen Sie keine Bewegungen aus, die andere Personen nicht einschätzen können.
• Fahren Sie das E-Bike nicht, wenn Sie außerhalb der Altersgrenzen des Landes liegen.
• Fahren Sie das E-Bike nicht über die gesetzliche Höchstgeschwindigkeit für E-Bikes im Land.
• Verwenden Sie das E-Bike nicht, wenn es beschädigt ist.
• Verwenden Sie das E-Bike nicht, wenn der Akku einen eigenartigen Geruch abgibt und/oder sich erhitzt.
• Verwenden Sie das E-Bike nicht, wenn Flüssigkeit aus ihm austritt, vermeiden Sie den Kontakt und stellen Sie es außer Reichweite von Kindern.
• Vor der Verwendung stellen Sie sicher, dass das E-Bike nicht beschädigt ist. FAHREN Sie NICHT, wenn es irgendeinen Schaden gibt.
• Stellen Sie sicher, dass Sie das gesamte Benutzerhandbuch lesen, bevor Sie das E-Bike verwenden.
• Lernen Sie, wie Sie Ihr E-Bike fahren, bevor Sie es in einem öffentlichen Raum verwenden.
• Dieses E-Bike kann anhand der Modell- und Seriennummer identifiziert werden, die sich auf dem Typenschild befinden.
• Der Antrieb erfolgt über einen Elektromotor im Antriebsrad.
• Es darf nur eine Person auf dem E-Bike fahren.
• Verändern Sie dieses E-Bike in keiner Weise.
• Verwenden Sie keine Teile oder Zubehörteile, die SHARP nicht empfohlen oder zugelassen hat.
• Fahren Sie das E-Bike auf ebenen Flächen. Überschreiten Sie nicht die angegebene Neigung.
• Übermäßige Nutzung wird die Lebensdauer dieses E-Bikes verkürzen.
• Vorsicht! Die Bremsen und die damit verbundenen Teile können während des Gebrauchs heiß werden. Nach Gebrauch nicht berühren.

Warnhinweise zu Akku und Ladegerät

• Schalten Sie das E-Bike nicht ein, während es aufgeladen wird.
• Wenn der Akku vollständig geladen ist, entfernen Sie das Ladekabel.
  • Die Akkuanzeige auf dem Display zeigt den Ladezustand des Akkus an.
• Wenn der Akku schwach ist, kann dies zu einer geschwächten elektrischen Leistungsunterstützung führen. Es wird empfohlen, dass Sie mit dem Laden beginnen, wenn der Akku 20-40% geladen ist.
• Laden Sie den Akku nach jeder Nutzung auf.
• Wenn das E-Bike längere Zeit nicht benutzt wird, laden Sie es mindestens einmal im Monat auf. Beachten Sie, dass der Akku, wenn er lange Zeit nicht aufgeladen wird, in einen Selbstschutzmodus übergeht und nicht mehr geladen werden kann. In diesem Fall kontaktieren Sie bitte Ihren Händler.
• Schließen Sie das Ladegerät beim Aufladen an den Ladeanschluss an, bevor Sie es mit der Steckdose verbinden.

• Die Anzeigeleuchte des Ladegeräts leuchtet während des Ladevorgangs rot; dies bedeutet, dass der Ladevorgang normal verläuft. Sobald die Kontrollleuchte grün leuchtet, ist der Ladevorgang abgeschlossen.
• Laden Sie den Akku nur mit dem Original-Ladegerät.
• Das Ladegerät verfügt über eine Überladungsschutzfunktion. Wenn das E-Bike zu 100% vollständig aufgeladen ist, stoppt das Ladegerät automatisch den Ladevorgang.
• Entsorgen Sie Batterien und E-Bikes gemäß den geltenden Vorschriften in Ihrem Land.

Batterien

• Setzen Sie Batterien keinen hohen Temperaturen aus und legen Sie sie nicht an Stellen ab, wo sich die Temperatur schnell erhöht, z. B. neben einem Feuer oder in die direkte Sonneneinstrahlung.
• Setzten Sie Batterien keiner übermäßigen Strahlungswärme aus, werfen Sie sie nicht ins Feuer oder bauen sie auseinander und versuchen Sie nicht, nicht aufladbare Batterien aufzuladen; könnten undicht werden oder explodieren.
• Batterien dürfen nicht verbrannt, mechanisch zerdrückt oder zerschnitten werden, da dies zu Explosionen führen könnte.
• Wird eine Batterie extrem hohen Temperaturen ausgesetzt, kann dies zu einer Explosion oder zu einem Austreten von brennbaren Flüssigkeiten oder Gasen führen.
• Wird eine Batterie einem extrem niedrigen Druck ausgesetzt, kann dies zu einer Explosion oder zu einem Austreten von brennbaren Flüssigkeiten oder Gasen führen.
• VORSICHT: Risiko einer Explosion oder Beschädigung des Geräts, wenn falsche Batterietypen verwendet werden.
• Verwenden Sie niemals unterschiedliche Batterien oder vermischen neue Batterien mit alten Batterien.
• Verwenden Sie immer nur die angegebenen Batterien.

Entsorgung dieses Geräts und von Batterien

• Entsorgen Sie dieses Produkt oder dessen Batterien niemals über den normalen Hausmüll. Geben Sie es entsprechend den gesetzlichen Regelungen vor Ort bei dem für das Recycling von WEEE vorgesehenen Sammelpunkt ab. Damit helfen Sie, Ressourcen einzusparen und die Umwelt zu schützen.
• In den meisten EU-Ländern gelten für die Entsorgung von Batterien besondere Gesetze und Vorschriften. Ein Recycling-Symbol auf Elektrogeräten, Verpackungen und Batterien erinnert die Benutzer an die korrekte Entsorgungsart. Nutzer werden darum gebeten, für gebrauchte Geräte und Batterien bestehende Rückgabeeinrichtungen zu nutzen. Weitere Informationen erhalten Sie von Ihrem Händler oder den örtlichen Behörme

Entfernung der Batterie zur Entsorgung

- Der Akku war im Unterrohr darunter versteckt. Der Boden des Rohrs hat eine Abdeckung und Schrauben, um den Akku, den Controller und die Kabel zu halten. Um den Akku zu entfernen, entfernen Sie alle Schrauben am Boden und an der Seite des unteren Rohrs, trennen Sie das Kabel und öffnen Sie den Staubstecker am Ladeanschluss.

CE-Erklärung:

• Sharp Consumer Electronics Poland Sp. z o.o. erklärt hiermit, dass dieses Gerät den wesentlichen Anforderungen und weiteren entsprechenden Vorschriften der RED-Verordnung 2014/53/EU entspricht.
• Der vollständige Text der EU-Konformitätserklärung ist verfügbar, indem Sie dem Link folgenwww.sharpconsumer.comund dann den Download-Bereich Ihres Modells betreten und "CE-Erklärungen" auswählen.

Elektrisches Tretunterstützungs-Fahrrad (EPAC):

Ein Pedelec ist eine Art von Fahrrad, das mit einer elektrischen Tretunterstützung ausgestattet ist. Es kann Unterstützung bis zu einer Höchstgeschwindigkeit von 25 km/h beim Treten bieten. Abhängig vom Modell, aktivieren Sie den Gehhilfemodus und überprüfen Sie, dass die Geschwindigkeit auf maximal 5 km/h ansteigt.

Was ist in der Box:

Schnellstart-Anleitung (dieses Dokument)

E-Bike Teile

- 1 × E-Bike

Zubehörkasten

• 1 × Handbuch
• 1 × Ladegerät
• 1 × Ladekabel
• 6 × Inbusschlüssel
  • 1 × Phillips-Schraubendreher
• 2 × Gabelschlüssel
• 2 × Kabelbinder
• 1 × Gummikappe

Zubehörkasten

(Siehe 1 auf Seite 1)

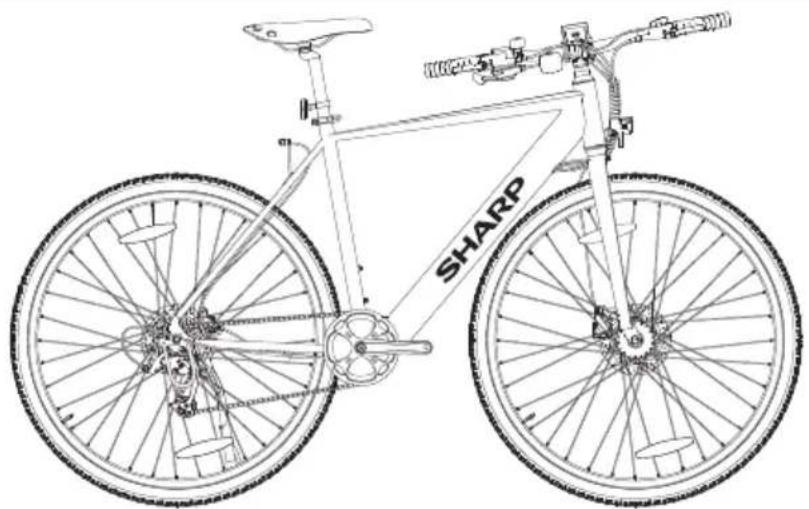

Fahrradteile

(Siehe 2auf Seite 1)

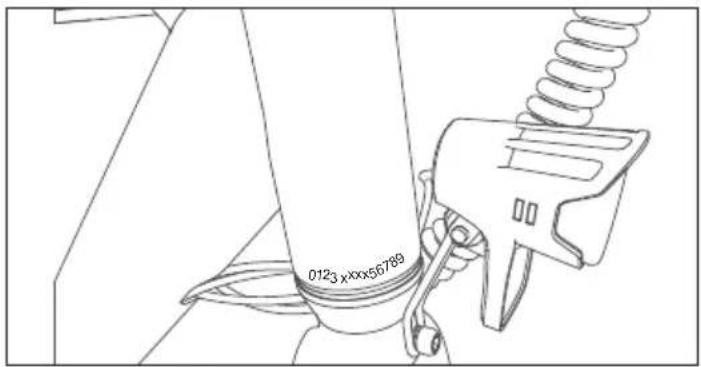

Fahrradrahmennummer

Die Rahmennummer des Fahrrads finden Sie auf dem Steuerrohr gestempelt, wie in der Abbildung gezeigt. Es handelt sich dabei um die eindeutige Kennung für Ihr E-Bike. Wenn Ihr Fahrrad gestohlen wird, ist es die Seriennummer, die Ihnen die größte Chance bietet, es zurückzubekommen. Es wäre eine gute Idee, sie irgendwo aufzuschreiben oder ein Foto zu machen.

0123 xxxx56789

Montage des E-Bikes

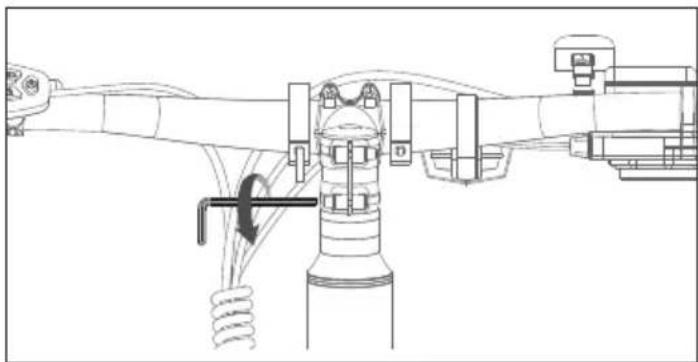

SCHRITT 1: Installieren und stellen Sie den Lenker ein

a. Verwenden Sie einen 5mm Inbusschlüssel, um die lange Schraube oben auf dem Ventilschaft gegen den Uhrzeigersinn zu lösen. Verwenden Sie einen 4mm Inbusschlüssel, um die 2 Schrauben an der Seite des Ventilschafts zu lösen. Drehen Sie den Lenker 90° im Uhrzeigersinn, um den Riser und das obere Rohr in einer horizontalen Linie zu halten.
b. Ziehen Sie die Schraube im Uhrzeigersinn fest. Setzen Sie die Gummikappe auf die Spitze des Stiels, wie in (Abbildung 1-3, 1-4) gezeigt.
c. Stellen Sie das Instrumentenfeld und die Reflektorenausrichtung auf eine horizontale Position ein, sodass sie in einer geraden Linie sind, wie in (Abbildung 1-3) gezeigt.

Abbildung 1-1 Abbildung 1-2

Stellen Sie sicher, dass das Drehmoment der Schraube oben etwa 4-6 N·m beträgt.

Stellen Sie sicher, dass das Drehmoment der seitlichen etwa 6 N·m beträgt.

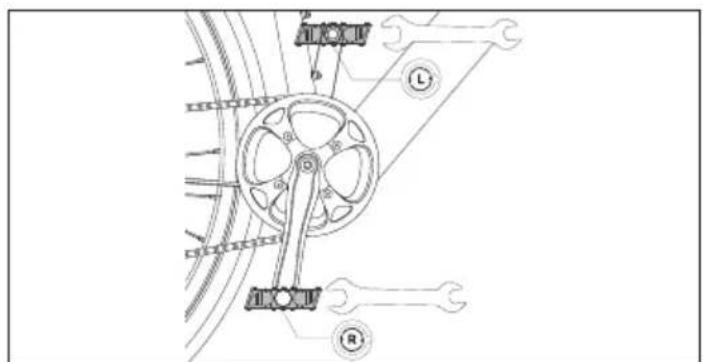

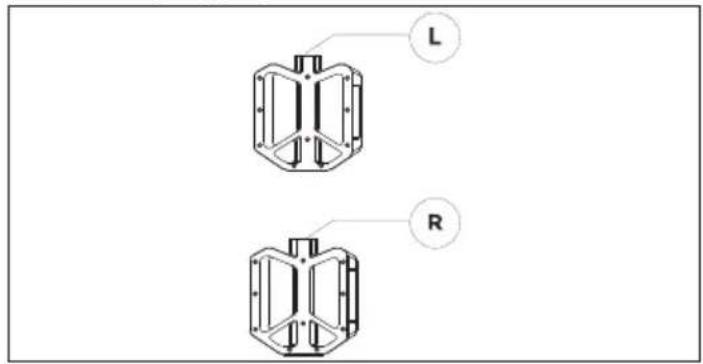

SCHRITT 2: Installieren Sie die Pedale

a. Verwenden Sie den 15 mm Schlüssel, um die Pedale zu montieren, wie in (Abbildung 6-1) gezeigt.

L R

Überprüfen Sie die Endkappe an beiden Pedalen, um das linke Pedal und das rechte Pedal zu identifizieren.

Bitte beachten Sie, dass das rechte Pedal im Uhrzeigersinn festgezogen wird, während das linke Pedal gegen den Uhrzeigersinn festgezogen wird.

Stellen Sie sicher, dass das Drehmoment 18 N·m beträgt.

Wie man das E-Bike benutzt

Laden Sie den Akku vor der ersten Verwendung auf.

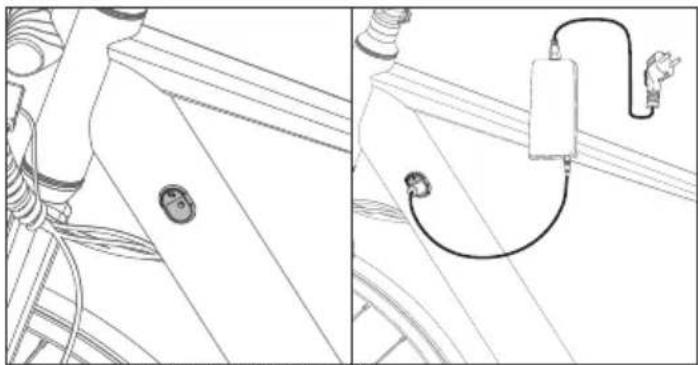

So laden Sie auf

a. Önen Sie die Gummikappe und stecken Sie das Ladegerät in den Ladeanschluss des E-Bikes (Abbildung 3-1). Stellen Sie sicher, dass der Ladeanschluss in der angegebenen Richtung ist, wie in (Abbildung 3-2) gezeigt.

b. Stecken Sie das Ladegerät in die Wandsteckdose.

c. Wenn der Akku an das Ladegerät angeschlossen ist, beginnt der Ladevorgang und die Ladeanzeige am Ladegerät wird rot.

d. Nachdem das Laden abgeschlossen ist, wird die Ladeanzeige grün. Entfernen Sie das Ladegerät, wenn der Akku vollständig geladen ist.

e. Schließen Sie die Gummikappe nach dem Au- aden.

Abbildung 3-1 Abbildung 3-2

Wie man ein E-Bike startet

EIN/AUS

Drücken und halten Sie die Ein-/Aus-Taste für 3 Sekunden gedrückt, um das Display einzuschalten.

PAS-HOCH-Taste Lichtknopf EIN/AUS-Taste PAS (Pedal-Assist-System) DOWN / Gehhilfe-Taste Modus-Taste

Tretunterstützungsstufe

Der Motor bietet fünf Unterstützungsmodi für das Fahrrad: 0-5. Kurzer Druck auf Hoch oder Runter, um die Unterstützungsstufe zu wechseln. Die Anzeigeober äche wird in der Abbildung gezeigt.

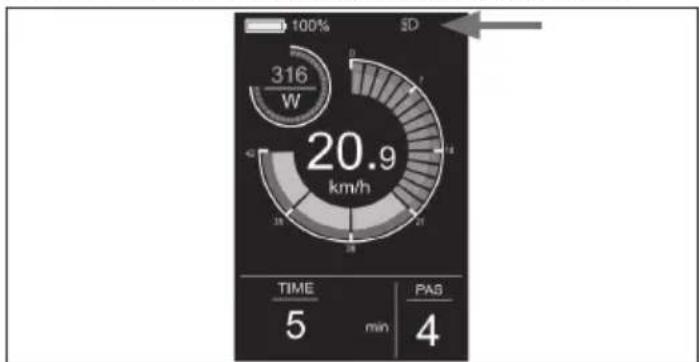

Lichtschalter

Drücken Sie auf die Lichttaste, um das Licht einzuschalten.

Nach dem Einschalten des Lichts wird die Hintergrundbeleuchtung dunkler und das Instrument zeigt den Lichtindikator an, wie in der Abbildung gezeigt.

Drücken Sie erneut auf die Lichttaste, um die Lichter auszuschalten.

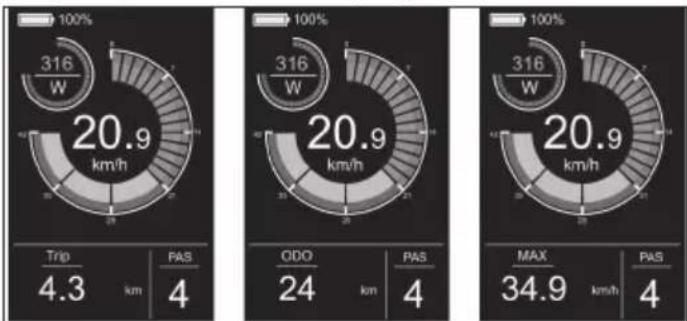

Anzeigeschnittstelle

Standardmäßig zeigt das Messgerät die aktuelle Geschwindigkeit, die Strecke pro Fahrt (km), die Motorleistung (W) und den Batteriestand (%) an. Drücken Sie die Mode-Taste, um zwischen Einzelstrecke (km), Gesamtstrecke (km), Höchstgeschwindigkeit (km/h), Durchschnittsgeschwindigkeit (km/h) und Fahrzeit (min) zu wechseln. Die Anzeigeoberfläche ist in der Abbildung dargestellt.

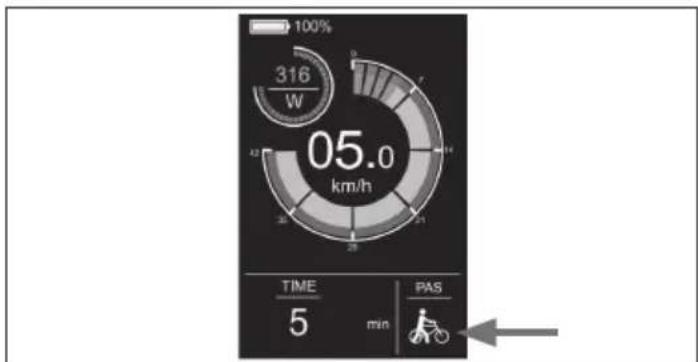

Wenn Sie die DOWN-Taste 3 Sekunden lang gedrückt halten, wird der Gehhilfemodus aktiviert. Das E-Bike fährt automatisch mit einer Geschwindigkeit von 5 km/h. Die Anzeigeoberfläche wird in der Abbildung dargestellt.

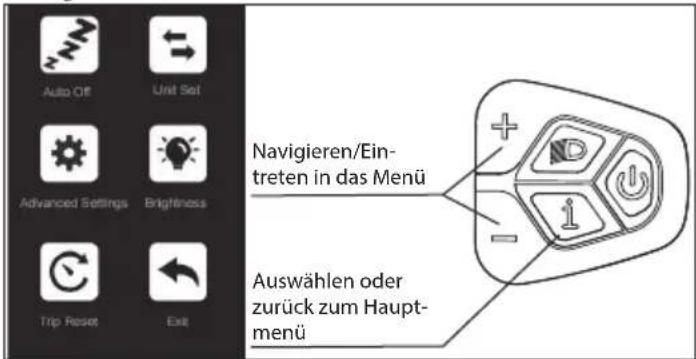

Einstellungsmenü

Im Startzustand, wenn das Fahrzeug stillsteht, halten Sie die AUF- und AB-Tasten gleichzeitig länger als 2 Sekunden gedrückt, und das Instrument wird das Einstellungsmenü betreten. Die Bedienoberfläche ist in der Abbildung dargestellt. Alle Operationen müssen mit Geschwindigkeit 0 durchgeführt werden.

Auto OE Unit Set Advanced Settings Brightness Trip Reset Exit Navigieren/Eintreten in das Menü Auswählen oder zurück zum Hauptmenü

So stellen Sie ein

• Drücken Sie die Taste + oder zum Wechseln und drücken Sie die Taste "Modus", um die Einstellungen zu betreten.
• Nach dem Betreten der Einstellungen können Sie die Parameter anpassen, indem Sie die + und -Taste drücken, und drücken Sie die 1 Taste, um zu speichern und zur übergeordneten Einstellung zurückzukehren.

Was kann eingestellt werden.

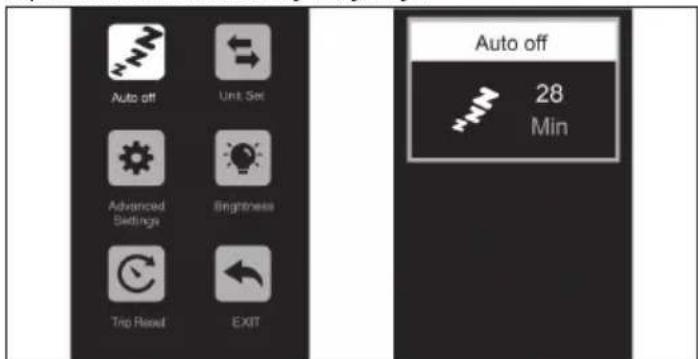

Auto Aus: Wenn Sie diese Einstellung betreten, können Sie die automatische Abschaltzeit anpassen, wie in (Abbildung 4-1) gezeigt.

Einheltensatz: Wenn Sie diese Einstellung eingeben, können Sie die Einheit anpassen, wie in der (Abbildung 4-2) gezeigt.

Erweiterte Einstellungen: Wenn Sie die Einstellungen aufrufen, können Sie die Spracheinstellungen anpassen, die Produktversion Informationen anzeigen und die APP herunterladen, wie in (Abbildung 4-3) gezeigt.

Helligkeit: Wenn Sie diese Einstellung eingeben, können Sie die Helligkeit der Meter-Hintergrundbeleuchtung anpassen, wie in der (Abbildung 4-4) gezeigt.

Trip zurücksetzen: Wenn Sie diese Einstellung betreten, können Sie die Daten der Einzelstrecke löschen und die Art der Löschung der Einzelstrecke anpassen, wie in der (Abbildung 4-5) gezeigt.

Entfernen Sie die Verbindung

Es gibt mehrere Möglichkeiten, die APP von dem Produkt zu trennen:

• Schalten Sie Bluetooth auf Ihrem Handy aus
- Drücken und halten Sie gleichzeitig die 1 Taste und die Taste für 2 Sekunden. Dann zeigt das Messgerät "Bluetooth unbind" an.
- Wählen Sie Gerät entfernen in der APP
• E-Bike ausschalten

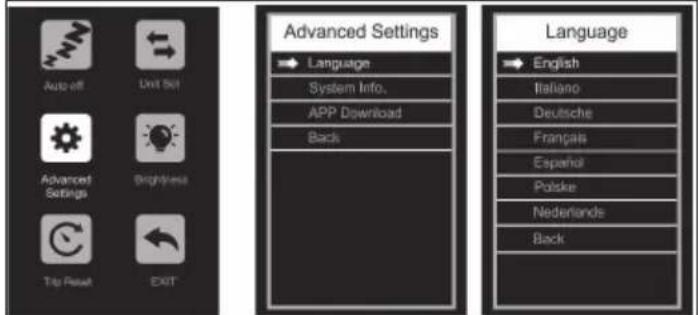

Spracheinstellung

Wählen Sie aus und betreten Sie das erweiterte Einstellungsmenü. Gehen Sie zu den Spracheinstellungen und drücken Sie die oder Taste, um die gewünschte Sprache auszuwählen. Um die Einstellungen zu speichern, halten Sie die Taste gedrückt und kehren Sie zum vorherigen Menü zurück. Die folgende Abbildung zeigt die Bedienoberfläche.

Auto-off Unit Set Advanced Settings Brightness Trip Reset EXIT Trip Reset Manual Reset Auto Reset Back Manual Reset YES Back

Abbildung 4-5

Auto off Unit Slot Advanced Settings Brightness Trip Reset EXIT Advanced Settings Language System Info. APP Download Back Language English Italiano Deutsche Français Español Polske Nederlands Back

USB-Ladebuchse

Zu Ihrer Bequemlichkeit befindet sich eine USB-Ladebuchse am Anzeigemodul. Um auf die Buchse zuzugreifen, ziehen Sie die Buchsenabdeckung auf eine Seite.

Verbindung zur SHARP Life APP

Gehen Sie zum Menü, drücken Sie die + und -Taste und betreten Sie das Menü für erweiterte Einstellungen, wie in der (Abbildung 4-6) gezeigt. Wählen Sie APP Download und scannen Sie den QR-Code, um die Sharplife APP auf Ihr Telefon herunterzuladen. Nachdem der Download abgeschlossen ist, schalten Sie das Bluetooth des Mobiltelefons ein und geben Sie die APP ein, um nach dem Gerät zu suchen, um eine Verbindung herzustellen. Wenn das Instrument das Bluetooth-Symbol wie in der (Abbildung 4-7) anzeigt, ist die Verbindung erfolgreich.

SHARP Life App

WICHTIG:

Die Installation der App ermöglicht aktuelle Software-Updates und somit kontinuierliche Verbesserungen.

Installieren Sie die „SHARP Life“-App auf Ihrem Mobilfunkgerät, um in den Genuss der zusätzlichen Funktionen zu kommen. Dazu gehören:

ū Geschwindigkeitskontrolle auf Ihrem Gerät.

ü Ändern der Geschwindigkeit/Entfernungseinheiten zwischen Kilometern und Meilen.

Klicken Sie auf (Gerät hinzufügen), wenn das E-Bike eingeschaltet ist. Ihr Gerät scannt automatisch nach Ihrem E-Bike. Stellen Sie sicher, dass die Bluetooth-Funktion auf Ihrem Handy aktiviert ist. Erlauben Sie Standortdienste, wenn danach gefragt wird.

Wenn das Gerät gefunden wurde, ist die Bluetooth-Kopplung abgeschlossen.

HINWEIS:

Wenn Sie sich mit einem neuen Konto mit dem E-Bike verbinden möchten, gibt es zwei Möglichkeiten:

1. Gerät aus dem vorherigen Konto erstellen.

2. Drücken und halten Sie gleichzeitig die Taste 'i' Modus und die Taste '-' für 2 Sekunden, um die Bluetooth-Verbindung des Displays zu trennen. Anschließend kann das neue Konto damit verbunden werden.

Um Ihr E-Bike zur App hinzuzufügen.

Intervall Überprüfen Service Ersetzen
Wöchentlich, 160-321km (100-200 mi)	Überprüfen Sie die Hardware auf das richtige Drehmoment.Überprüfen Sie den Antriebsstrang auf korrekte Ausrichtung und Funktion (einschließlich des Riemens, Freilaufs, Kettenblatts).Überprüfen Sie die Rundlaufgenauigkeit und den leisen Betrieb des Rades (ohne Speichengeräusche)Überprüfen Sie den Zustand des Rahmens auf mögliche Schäden.	Reinigen Sie den Rahmen, indem Sie ihn mit einem feuchten Tuch abwischen.Verwenden Sie bei Bedarf die Einstellschraube(n), um die Schalt-/Bremskabel zu spannen.	Ersetzen Sie alle Komponenten, die von unserem Produktsupport oder einem zertifizierten, seriösen Fahrradmechaniker als irreparabel beschädigt oder kaputt bestätigt wurden.
Monatlich, 402-1207 km (250-750 mi)	Überprüfen Sie die Ausrichtung der Bremsbeläge und die Spannung des Bremskabels.Überprüfen Sie die Dehnung des Gürtels.Überprüfen Sie Brems- und Schaltzüge auf Korrosion oder Ausfransen.Überprüfen Sie die Speichenspannung.Überprüfen Sie die Montage der Zubehörteile (Befestigungsschrauben für den Gepäckträger, Schutzblech-Hardware und Ausrichtung).	Überprüfen Sie das Kurbelgarnitur- und Pedaldrehmoment.Saubere Brems- und Schaltkabel.Überprüfen und spannen Sie die Räder, wenn lose Speichen entdeckt werden.	Ersetzen Sie bei Bedarf Brems- und Schaltkabel.Ersetzen Sie bei Bedarf die Bremsbeläge.
Alle 6 Monate, 1207-2011 km (750-1250 km)	Überprüfen Sie den Antriebsstrang (Riemen, Kettenblatt, Freilauf).Überprüfen Sie alle Kabel und Gehäuse.	Es wird empfohlen, eine Standardabstimmung von einem zertifizierten, seriösen Fahrradmechaniker durchführen zu lassen.Schmieren Sie den unteren Halter.	Ersetzen Sie die Bremsbeläge.Ersetzen Sie die Reifen bei Bedarf.Ersetzen Sie Kabel und Gehäuse bei Bedarf.

Wenn Sie das Fahrrad unter anspruchsvollen Bedingungen nutzen oder mehr als 2.000 km/1.250 mi pro Jahr fahren, verkürzen Sie die Inspektionsintervalle und lassen Sie alle 6 Monate eine Inspektion von einem Fahrradservice durchführen.

Schraubverbindungen

• Überprüfen Sie das Fahrzeug regelmäßig gemäß dem Wartungsplan auf lockere Schraubverbindungen und ziehen Sie lockere Schrauben mit einem Drehmomentschlüssel fest.
• Fahren Sie das Fahrrad nicht, wenn Sie feststellen, dass sich irgendwelche Schraubverbindungen gelockert haben.
• Lassen Sie lockere Schraubverbindungen von einem Fachmann überprüfen, wenn Ihnen die notwendige Fachkenntnis und die erforderlichen Werkzeuge fehlen.

Rahmen und Gabeln

• Überprüfen Sie den Rahmen und die starre Gabel auf Risse, Verformungen oder Verfärbungen.
• Wenn der Rahmen oder die Gabeln gerissen, verformt oder verfärbt sind, kontaktieren Sie sofort einen Fachmann.
• Verwenden Sie das Fahrrad nicht, wenn Sie Risse, Verformungen oder Verfärbungen feststellen.

Sattel

• Überprüfen Sie, ob Sie den Sattel verdrehen können.
• Wenn Sie den Sattel drehen können, ziehen Sie die Sattelstützenklemme fest. Beachten Sie die anwendbaren Drehmomente.
• Überprüfen Sie, ob Sie den Sattel horizontal in Fahrtrichtung oder entgegengesetzt bewegen können.
• Wenn Sie den Sattel bewegen können, stellen Sie die Sattelklemme ein.

Räder

• Überprüfen Sie, obDas Vorder- oder Hinterrad kann seitlich bewegt werden und ob sich die Radmuttern bewegen.
• Wenn sich die Radmuttern bewegen, lassen Sie die Schraubverbindungen von einem Fachmann überprüfen.
• Wenn die Schnellspannachse sich bewegt, justieren Sie die Achse.

• Wenn das Vorder- oder Hinterrad seitlich bewegt wird, lassen Sie das Rad von einem Fachmann überprüfen.

• Überprüfen Sie, ob zwischen dem Vorderrad und der Vorderradgabel sowie zwischen dem Hinterrad und dem Rahmen auf beiden Seiten der gleiche Abstand besteht.

• Wenn die Abstände nicht identisch sind, lassen Sie die Vorder- und Hinterräder von einem Fachmann überprüfen.
• Heben Sie das Fahrrad an und drehen Sie das Vorderrad oder Hinterrad. Überprüfen Sie, ob das Vorderrad oder Hinterrad seitlich oder nach außen schwingt.
• Wenn das Vorder- oder Hinterrad seitlich oder nach außen schwingt, lassen Sie das Rad von einem Fachmann überprüfen.
• Überprüfen Sie die vorderen und hinteren Felgen regelmäßig auf Risse, Verformungen oder Farbveränderungen.
• Überprüfen Sie, ob die Felge unter dem Schlauch und dem Felgenband liegt.
• Verwenden Sie das Fahrrad nicht, wenn die Felge gerissen, verformt oder verfärbt ist.
• Lassen Sie einen Fachmann prüfen, ob es Schäden an der Felge, den Materialien oder dem Aluminium gibt.
• Drücken Sie die Speichen vorsichtig mit Ihrem Daumen und Fingern zusammen, um zu überprüfen, ob die Spannung bei allen Speichen gleich ist.
• Wenn die Spannung variiert oder die Speichen locker sind, lassen Sie einen Fachmann die Spannung der Speichen überprüfen.

Reifen

• Überprüfen Sie, ob der Reifendruck gemäß den Angaben an der Reifenseitenwand korrekt ist.
• Überprüfen Sie, ob die Reifen frei von Rissen und Schäden durch Fremdkörper sind.
• Überprüfen Sie, ob Sie das Reifenprofil deutlich fühlen können.
• Wenn ein Reifen rissig oder beschädigt ist, oder die Profiltiefe zu gering ist, lassen Sie den Reifen von einem Fachmann austauschen.

Bremse

Es ist wichtig, dass Sie lernen und sich merken, welcher Bremshebel welche Bremse (vorne/hinten) steuert, um Ihre Sicherheit zu gewährleisten. Um zu überprüfen, welche Konfiguration Ihr Fahrrad hat, drücken Sie einen Bremshebel und sehen Sie nach, ob die Vorder- oder Hinterbremse betätigt wird. Machen Sie nun dasselbe mit dem anderen Bremshebel. Merken Sie sich diese Konfiguration.

Während Sie die Bremskonfiguration testen, stellen Sie sicher, dass Ihre Hände die Hebel bequem erreichen und ohne Probleme betätigen können. Wenn Sie beim Betätigen der Bremsen Probleme oder Unbehagen verspüren, wenden Sie sich bitte an uns, bevor Sie fahren.

Überprüfen Sie die Benutzerhandbücher des Bremsenherstellers und stellen Sie sicher, dass Sie Ihre Bremsen ordnungsgemäß warten. Es liegt in Ihrer Verantwortung, erkennen zu können, wann Ihre Bremsbeläge ausgetauscht werden müssen.

Akku

Es ist unerlässlich, diese Anweisungen und Sicherheitstipps zu befolgen, um die Lebensdauer Ihrer Batterie zu erhalten und eine ordnungsgemäße Leistung zu gewährleisten.

• Laden Sie den Akku vor jeder Fahrt vollständig auf, um sicherzustellen, dass er für die gesamte Strecke bereit ist. Dies hilft, die Wahrscheinlichkeit einer Tiefentladung des Akkus zu verringern.
• Wenn der Akku physisch beschädigt oder nicht funktionsfähig wird, wenn er heruntergefallen ist oder in einen Unfall verwickelt war, oder wenn Sie bemerken, dass er abnormale Leistungen erbringt, stellen Sie bitte die Nutzung ein und kontaktieren Sie sofort den Verkäufer.
• Lagern Sie den Akku an einem trockenen, klimatisierten Ort im Innenbereich bei einer Temperatur zwischen 0°C und 40°C.

Die Spannung sinkt, wenn der Akku schwach ist, was zu einer geschwächten elektrischen Leistungsunterstützung führen kann. Es wird empfohlen, dass Sie mit dem Laden beginnen, wenn der Akku 20-40% geladen ist.

Laden 80-10	0% 80% 60%	40% 20%	0-20%
Batteriespannung/V	41,6 39 37,5 36 34,5 31

Ihre Batterie aufladen

• Das Ladegerät ist für 100–240V ausgelegt. Überprüfen Sie vor jedem Ladevorgang das Ladegerät, die Ladekabel und den Akku auf Beschädigungen.
• Das Aufladen dauert etwa 3-4 Stunden. In seltenen Fällen kann es länger dauern, den Akku vollständig zu laden, insbesondere wenn das Fahrrad neu ist oder lange Zeit nicht benutzt wurde.
• Laden Sie den Akku nur mit dem mitgelieferten Ladegerät, da andere Ladegeräte den Akku beschädigen oder die Möglichkeit eines Feuers oder einer Explosion erhöhen könnten.
• Obwohl das Ladegerät so konzipiert ist, dass es automatisch aufhört zu laden, sobald der Akku voll ist, sollten Sie es nicht länger als 12 Stunden eingesteckt lassen.
• Stellen Sie sicher, dass Ihr Ladegerät von Flüssigkeiten, Schmutz und Fremdkörpern isoliert ist.

Die Reichweite einer Ladung hängt stark von mehreren Umständen ab, wie zum Beispiel (aber nicht beschränkt auf):

• Wetterbedingungen, wie Umgebungstemperatur und Wind;
• Straßenbedingungen, wie Höhenlage und Straßenoberfläche;
• Fahrradzustände, wie Reifendruck und Wartungsgrad;
  • Fahrradnutzung, wie Beschleunigung und Schalten;
  • Fahrer- und Gepäckgewicht;
• Anzahl der Lade- und Entladezyklen;
  • Alter und Zustand des Akkus.

Ladegerät Hinweise

- Das Ladegerät sollte nur in Innenräumen in einem kühlen, trockenen, gut belüfteten Bereich auf einer flachen, stabilen, harten Oberfläche verwendet werden.

• Vermeiden Sie es, das Ladegerät Flüssigkeiten, Staub, Schmutz oder metallischen Gegenständen auszusetzen. Decken Sie das Ladegerät während des Gebrauchs nicht ab.
• Lagern und verwenden Sie das Ladegerät in einem sicheren Bereich, fern von Kindern.
• Das vollständige Aufladen der Batterie vor jeder Verwendung hilft, ihre Lebensdauer zu verlängern und das Risiko einer Tiefentladung zu reduzieren.
• Verwenden Sie kein anderes Ladegerät als das Original-Ladegerät, das Sie mit Ihrer Bestellung erhalten haben, oder ein speziell für das bestimmte Fahrrad konzipiertes Ladegerät, das Sie direkt von SHARP gekauft haben.
• Dieses Ladegerät ist für Standard-Haushalts-Wechselspannungssteckdosen mit einer Eingangsspannung von 110-240V 50/60 Hz ausgelegt und erkennt und berechnet die Eingangsspannung automatisch. Versuchen Sie nicht, das Ladegerät zu öffnen oder die Eingangsspannung zu ändern.
• Ziehen Sie nicht ruckartig am Ladekabel. Beim Ausstecken ziehen Sie vorsichtig am Kunststoffstecker, um das Wechselstrom-/Gleichstromkabel zu entfernen.
• Es ist normal, dass das Ladegerät während des Ladevorgangs mäßig warm wird. Wenn das Ladegerät zu heiß zum Anfassen ist, oder wenn Sie einen Geruch wahrnehmen oder andere Anzeichen von Überhitzung bemerken, hören Sie auf, das Ladegerät zu verwenden und kontaktieren Sie das SHARP Service Center.
• Halten Sie die Anzeige nach oben gerichtet, wenn Sie das Ladegerät verwenden. Drehen Sie das Ladegerät nicht um, da dies die Kühlung beeinträchtigen und seine Lebensdauer verkürzen kann.
• Verwenden Sie nur das Original-Ladegerät, das von SHARP bereitgestellt wird, oder eines, das für Ihr spezielles Fahrradmodell konzipiert und von SHARP genehmigt wurde. Verwenden Sie keine Aftermarket-Ladegeräte, da diese Schäden, schwere Verletzungen oder Todesfälle verursachen können.
• Wenn Sie die hier aufgeführten Informationen zur Akkuladung nicht befolgen, kann dies zu unnötigen Schäden an den Ladekomponenten, dem Akku oder dem Ladegerät führen und möglicherweise eine schlechte Akkuleistung oder ein Versagen des ordnungsgemäßen Betriebs zur Folge haben. Durch diese Art verursachte Akkuschäden sind nicht durch die Garantie abgedeckt.

Ihren Akku ausbalancieren

Wenn Sie Ihr Fahrrad zum ersten Mal erhalten, ist es wichtig, diese Schritte zu befolgen, um sicherzustellen, dass Ihre Batteriezellen richtig ausbalanciert sind, um sie so effizient wie möglich zu halten.

1. Bei der ersten Initialladung nach Erhalt Ihres Fahrrads (oder nach längerer Lagerzeit) stellen Sie sicher, dass Sie den Akku mindestens 4 Stunden lang aufladen, bevor Sie fahren.

HINWEIS: Wir empfehlen, den Akku bei den ersten drei Ladevorgängen mindestens 4 Stunden lang aufzuladen, um sicherzustellen, dass die Zellen richtig ausbalanciert werden.

1. Nach den ersten drei Fahrten können Sie mit den routinemäßigen Ladevorgängen beginnen.

Überprüfung des elektrischen Antriebssystems

• Überprüfen Sie alle Kabel, um sicherzustellen, dass es keine Schäden gibt.
• Untersuchen Sie die Anzeige auf Risse und Schäden. Überprüfen Sie, ob sie fest sitzt.
• Überprüfen Sie die Steuereinheit auf Risse und Schäden. Überprüfen Sie, ob sie fest sitzt.
• Überprüfen Sie den Akku, um sicherzustellen, dass kein Schaden vorliegt.
• Überprüfen Sie, ob alle Steckerkontakte korrekt platziert sind und verbinden Sie sie erneut, falls notwendig.
• Überprüfen Sie das Kabel und das äußere Gehäuse, um sicherzustellen, dass kein Schaden vorliegt.

- Überprüfen Sie den Motor, um sicherzustellen, dass kein Schaden vorliegt.

Reinigung

• Schalten Sie den Akku immer aus und entfernen Sie das Ladegerät aus der Ladebuchse und der Wandsteckdose, bevor Sie den Akku oder das Fahrrad reinigen.
• Verwenden Sie ein trockenes oder leicht feuchtes Tuch zur Reinigung des Akkus oder des Fahrradrahmens. Wenn Schmutz in oder um den Ladeanschluss herum ist, versuchen Sie, ihn mit niedrigem Luftdruck oder einer weichen Bürste zu entfernen. Für Anweisungen zur Reinigung der Antriebsstrangkomponenten, beziehen Sie sich bitte auf die Anweisungen des Herstellers des Antriebsstrangs.
• Bei der Reinigung stellen Sie sicher, dass der Ladeanschluss am Fahrrad vollständig geschlossen ist und kein Wasser mit den elektrischen Komponenten in Berührung kommt. Wenn nass, lassen Sie den Ladeanschluss offen, um vollständig zu trocknen, bevor Sie das Ladegerät anschließen.
• Seien Sie vorsichtig, um elektrische Komponenten nicht zu beschädigen oder Wasser auszusetzen. Druckwaschen Sie Ihre Batterie, Ihren Motor oder andere elektrische Komponenten nicht. Das Beschädigen von elektrischen Komponenten oder das Aussetzen von ihnen zu Wasser kann einen Brand verursachen, der zu schweren Verletzungen oder sogar zum Tod führen kann. Verwenden oder laden Sie keine Batterie, von der Sie glauben, dass Wasser hineingelaufen ist. Ebenso müssen alle Steckverbinder, einschließlich des Ladeanschlusses, vollständig trocken und sauber sein, bevor Sie das Fahrrad verwenden oder aufladen.
• Verwenden Sie keinen Alkohol, keine Lösungsmittel oder Scheuermittel zur Reinigung des Ladegeräts. Verwenden Sie stattdessen ein trockenes oder leicht feuchtes Tuch. Nur Oberflächenreinigung des Fahrrads.

Service Informationen

WARNUNG

TECHNOLOGISCHE FORTSCHRITTE HABEN FAHRRÄDER UND

FAHRRADKOMPONENTEN KOMPLEXER GEMACHT, UND DAS TEMPO DER INNOVATIONEN STEIGT.

ES IST UNMÖGLICH, DASS DIESES HANDBUCH ALLE ERFORDERLICHEN INFORMATIONEN ZUR SACHGEMÄßen REPARATUR UND/ODER WARTUNG IHRES FAHRRADS LIEFERT.

Um die Chancen eines Unfalls und möglicher Verletzungen zu minimieren, müssen Sie jede Reparatur oder Wartung, einschließlich solcher, die in diesem Handbuch nicht speziell beschrieben sind, von einem Fachmann durchführen lassen. Ebenso wichtig ist, dass Ihre individuellen Wartungsanforderungen von allem bestimmt werden, von Ihrem Fahrstil bis zu Ihrem geografischen Standort.

Ziehen Sie einen Fachmann zurate, um Ihre Wartungsanforderungen zu ermitteln.

WARNUNG

VIELE SERVICE- UND REPARATURAUFGABEN FÜR FAHRRÄDER ERFORDERN SPEZIELLES WISSEN UND WERKZEUGE.

Beginnen Sie nicht mit Anpassungen oder Wartungsarbeiten an Ihrem Fahrrad, bis Sie von einem Fachmann gelernt haben, wie sie richtig durchgeführt werden. Unsachgemäße Anpassungen oder Wartungsarbeiten können zu Schäden am Fahrrad oder zu einem Unfall führen, der schwerwiegende Verletzungen oder den Tod verursachen kann.

Wenn Sie lernen möchten, größere Wartungs- und Reparaturarbeiten an Ihrem Fahrrad durchzuführen, haben Sie drei Möglichkeiten:

1. Fragen Sie das Service Center nach Kopien der Installations- und Serviceanweisungen des Herstellers für die Komponenten Ihres Fahrrads oder kontaktieren Sie den Komponentenhersteller.

2. Bitte fragen Sie das Service Center, Ihnen ein Buch über Fahrradreparaturen zu empfehlen.

3. Erkundigen Sie sich beim Service Center nach der Verfügbarkeit von Fahrradreparaturkursen in Ihrer Umgebung.

Wir empfehlen, dass Sie einen Fachmann bitten, die Qualität Ihrer Arbeit zu überprüfen, das erste Mal, wenn Sie an etwas arbeiten und bevor Sie das Fahrrad fahren, nur um sicherzustellen, dass Sie alles richtig gemacht haben. Da dies die Zeit eines Mechanikers erfordert, kann für diesen Service eine geringe Gebühr anfallen.

Wir empfehlen Ihnen auch, sich von einem Fachmann beraten zu lassen, wie Sie Ersatzteile wie Fahrradschläuche, Glühbirnen usw. beschaffen können, da es nützlich wäre, wenn Sie gelernt haben, solche Teile zu ersetzen, wenn sie ausgetauscht werden müssen.

Garantiebedingungen

LÄNGE DER GARANTIE

• Jedes Fahrrad hat eine nützliche Produktlebensdauer. Diese eingeschränkte Garantie deutet nicht darauf hin oder impliziert, dass der Rahmen oder die Komponenten niemals kaputt gehen können oder ewig halten. Diese eingeschränkte Garantie deckt Herstellungsfehler ab, die innerhalb der normalen Lebensdauer und Nutzung des Produkts auftreten.
• Andere Komponenten sind durch die gegebenenfalls angegebene Garantie ihres Herstellers abgedeckt und fallen nicht unter diese eingeschränkte Garantie.

GARANTIEBEDINGUNGEN

• Diese eingeschränkte Garantie gilt nur für Fahrräder, die in montiertem und eingestelltem Zustand von autorisierten Sharp-Händlern gekauft wurden.
• Diese eingeschränkte Garantie gilt nur für den ursprünglichen Besitzer des Fahrrads und ist nicht auf nachfolgende Besitzer übertragbar.
• Der ursprüngliche Kaufbeleg ist erforderlich, um den Kaufnachweis zu erbringen und muss Sharp für jegliche Sharp wird von Kunden verlangen, ein obligatorisches Standardverfahren für Garantieansprüche zu durchlaufen, das Medien wie Fotos und Videos beinhaltet, um Sharp bei Problemen mit dem Produkt zu helfen. Nur die einzelnen Komponenten selbst sind durch die Garantie abgedeckt. Die Anforderungen an Entfernung, Montage und Abstimmung der Komponenten werden vom Kunden, der den Anspruch stellt, getragen. Die Kosten und Unannehmlichkeiten, die durch einen Ausfall des Produkts entstehen, sind während des Garantieverfahrens nicht abgedeckt.
• Schäden, die durch normale Abnutzung entstehen, einschließlich der Folgen von Ermüdung, sind nicht abgedeckt. Es ist die Verantwortung des Besitzers, sein/ihr Fahrrad regelmäßig zu inspizieren und sachgemäß zu warten. Einige Elemente, die typischerweise Schäden durch normale Abnutzung aufweisen, beinhalten: Bremsbeläge, Speichen, Reifen, Schläuche, Schwungradritzel, Sattel, Seitenständer
• Ein Verblassen der Farbe durch die Einwirkung von ultraviolettem Licht (UV) oder durch Freiluftexposition ist nicht durch diese eingeschränkte Garantie abgedeckt.
• Alle Arbeitskosten für Garantieservice, einschließlich der Übertragung von Komponenten und/oder der Installation neuer Komponenten, liegen in der Verantwortung des Fahrradbesitzers.
• Aufgrund von Produktentwicklung und Veraltung (wie bei Produkten, die nicht mehr hergestellt oder auf Lager gehalten werden), sind einige Rahmen oder Komponenten für ältere Modelle möglicherweise nicht verfügbar. In diesen Fällen kann Sharp beschließen, ein Ersatzmodell bereitzustellen, das es als das am ehesten vergleichbare Modell erachtet, aber die Beschaffung und Bezahlung von Komponenten liegt in der Verantwortung des Fahrradbesitzers.

- Alle Entscheidungen im Rahmen dieser beschränkten Garantie liegen im alleinigen Ermessen von Sharp, einschließlich, aber nicht beschränkt auf die Entscheidung, ein defektes Produkt zu reparieren oder zu ersetzen und welches Ersatzprodukt das am ehesten vergleichbare Produkt ist, das dann verfügbar ist.

GARANTIEAUSSCHLÜSSE

Diese Garantie deckt nicht:

• Schäden oder Ausfälle durch Missbrauch, Vernachlässigung, Fehlgebrauch oder Unfall.
• Schäden durch Stunt-Fahren; Rampensprünge; Akrobatik; Wettkampfveranstaltungen, wie Fahrradrennen, Fahrrad-Motocross-Rennen oder ähnliche Aktivitäten; oder jede Aktivität, die nicht mit dem vorgesehenen Gebrauch des Produkts übereinstimmt.
• Schäden, die durch übermäßige Einwirkung von Elementen, wie Wasser verursacht durch das Nichtunterstellen von Fahrrädern im Innenbereich, entstehen.
• Schäden, die durch unsachgemäßes Aufladen des Akkupacks oder die Verwendung eines nicht von Sharp gelieferten Ladegeräts entstehen. Alle Garantien sind ungültig, wenn das Fahrrad Missbrauch,

Vernachlässigung, unsachgemäße Reparatur, unsachgemäße Montage, mangelnde ordnungsgemäße Wartung gemäß dem Benutzerhandbuch, Veränderung, Modifikation, Installation von inkompatiblen Teilen,

Korrosion, einem Unfall oder anderer abnormaler, übermäßiger oder unsachgemäßer Verwendung ausgesetzt ist. Darüber hinaus deckt diese Garantie keine Schäden ab, die mit gewerblicher Nutzung in Verbindung stehen.

Rechtliche Dokumentation

RoHS

- SHARP bestätigt, dass dieses Produkt und seine Verpackung in Übereinstimmung mit der Richtlinie 2017 zur Änderung der RoHS-Richtlinie über die Beschränkung gefährlicher Stoffe in elektrischen und elektronischen Geräten, allgemein bekannt als RoHS, sind.

Lagerung

• Ihren Akku lagern.
• Wenn Sie planen, Ihr Fahrrad (oder Ersatzbatterie) länger als zwei Wochen zu lagern, befolgen Sie bitte diese Richtlinien, um die Lebensdauer Ihrer Batterie zu erhalten.
• Überprüfen Sie regelmäßig den Akku und stellen Sie sicher, dass die Ladung mindestens 80% beträgt.
• Lagern Sie Ihren Akku an einem kühlen, trockenen Ort bei einer Temperatur zwischen -20 °C und 20 °C.
• Wenn Sie die richtige Pflege des Akkus nicht befolgen, kann dies zu unnötigen Schäden an den Komponenten, dem Akku und dem Ladegerät führen, was zu einer Unterleistung oder Fehlfunktion führen kann. Ein Verlust der Akkukapazität ist nicht durch die Garantie abgedeckt.

Transport

• Wenn Sie den Akku über weite Strecken versenden oder transportieren, einschließlich Flugreisen, sollte die Ladung auf 50% oder weniger reduziert werden, falls er während des Transports beschädigt wird. Verpacken Sie ihn sorgfältig. Transportieren Sie niemals einen beschädigten Akku in einem Flugzeug.
• Der Transport und/oder Versand Ihrer Batterie kann Einschränkungen unterliegen und eine spezielle Handhabung, Kennzeichnung und Verpackung erfordern. Informieren Sie sich über die geltenden gesetzlichen Anforderungen und Vorschriften in Ihrem Land oder Bundesland und erkundigen Sie sich bei Ihrer Fluggesellschaft oder Ihrem Transportunternehmen.
• Beachten Sie, dass Ihr elektrisches Fahrrad deutlich schwerer sein kann als ein Fahrrad ohne Motorunterstützung.

Problembehandlung

Fehlercode

Wenn etwas mit dem elektrischen System nicht stimmt, wird ein Fehlercode auf dem Display angezeigt. Zögern Sie nicht, sich mit unserem Servicecenter in Verbindung zu setzen, um die Probleme zu beheben.

90% E30

Hier sind die Definitionen der Fehlercodes.

Fehlercode Definition

21 Abnormale Stromstärke

23 Motor außer Phase

24 Fehler im Motor Hall-Signal

25 Abnormales Bremsen

30 Kommunikationsproblem

Symptome Mögliche Ursachen	Häufigste Lösungen
Das Fahrrad funktioniert nicht.	1. Unzureichende Batterieleistung2. Fehlerhafte Verbindungen3. Der Akku ist nicht vollständig in das Fach eingesetzt4. Unkorrekte Einschaltsequenz5. Die Bremsen werden angewendet	1. Laden Sie den Akku auf2. Reinigen und reparieren Sie die Anschlüsse3. Installieren Sie die Batterie korrekt4. Schalten Sie das Fahrrad mit der richtigen Reihenfolge ein5. Bremsen lösen
Unregelmäßige Beschleunigung und/oder verringerte Höchstgeschwindigkeit.	1. Unzureichende Batterieleistung	1. Akku laden oder ersetzen
Der Motor reagiert nicht, wenn das Fahrrad eingeschaltet ist.	1. Lockere Verkabelung2. Lockeres oder beschädigtes Motorsteckerkabel3. Beschädigter Motor	1. Reparieren und/oder verbinden Sie erneut2. Sichern oder ersetzen3. Reparieren oder ersetzen
Verringerte Reichweite.	1. Niedriger Reifendruck2. Schwacher oder defekter Akku3. Fahren mit zu vielen Hügeln, Gegenwind, abnormalem Bremsen und/oder übermäßiger Last4. Batterie über einen längeren Zeitraum entladen ohne regelmäßige Aufladungen, gealtert, beschädigt.5. Bremsen schleifen	1. Reifendruck anpassen2. Überprüfen Sie die Verbindungen oder laden Sie den Akku auf.3. Unterstützung mit Pedalen oder Anpassung der Route.4. Kontaktieren Sie den Produktsupport, wenn die Reichweitenabnahme anhält.5. Stellen Sie die Bremsen ein
Der Akku wird nicht geladen.	1. Ladegerät nicht gut verbunden2. Ladegerät beschädigt3. Akku beschädigt4. Verkabelung beschädigt	1. Stellen Sie die Verbindungen ein2. Ersetzen3. Ersetzen4. Reparieren oder ersetzen
Rad oder Motor machen seltsame Geräusche.	1. Lockere oder beschädigte Speichen oder Felge2. Lockere oder beschädigte Motorverkabelung3. Hinterrad-Umwerfer schaltet nicht	1. Ziehen Sie fest, reparieren oder ersetzen Sie2. Stellen Sie die Verbindung zum Motor wieder her oder ersetzen Sie ihn.3. Stellen Sie das hintere Schaltwerk ein

Technische Daten

Modell BK-GS03E-W BK-GS03E-G
Allgemein
Farben Weiß Grau
Größe M M
Maximale Geschwindigkeit (EU/UK) 25 km/h 25 km/h
Kilometerstand bis zu 85 km bis zu 85 km
Gewicht 19,5 kg 19,5 kg
Maximale Last 120 kg 120 kg
Fahrerhöhe	165-190 cm	165-190 cm
Elektronik
Motor 36V 250W	36V 250W
Akku	36V 7.8Ah/280.8Wh	36V 7.8Ah/280.8Wh
Sensor	Kadenzsensor, Drehmomentsensor	Kadenzsensor, Drehmomentsensor
Anzeige	IPX6 Wasserdichtes TFT-Farb-LCD-Anzeige	IPX6 Wasserdichtes TFT-Farb-LCD-Anzeige
Ladegerät	100V-240V/2A Smart-Ladegerät	100V-240V/2A Smart-Ladegerät
Ladezeit	4 Stunden	4 Stunden
Rahmen Set
Rahmen Aluminiumlegierungsrahmen	Aluminiumlegierungsrahmen
Räder
Reifen	700C × 35C Kenda® Reifen	700C × 35C Kenda® Reifen
Felgen Aluminiumlegierung Schwarz	Aluminiumlegierung Schwarz
Vorderradnabe	M9 × 13G × 36H Steckachse	M9 × 13G × 36H Steckachse
Speichen	Variable Durchmesser 304 Edelstahl	Variable Durchmesser 304 Edelstahl
Bremsen
Bremsen	Shimano® AMT 200JRRXRX155 Scheibenbremsen mit 160mm Rotoren	Shimano® AMT 200JRRXRX155 Scheibenbremsen mit 160mm Rotoren
Bremshebel	Shimano® AMT200JRRXRX155	Shimano® AMT200JRRXRX155
Antriebsstrang
Kettenrad	PIONEER-244A-5 1/2*3/32*44T*9/16*170	PIONEER-244A-5 1/2*3/32*44T*9/16*170
Kette	C8 1/2*3/32*108L	C8 1/2*3/32*108L
Kurbel	170mm	170mm
Pedale	HFbike®	HFbike®
Komponenten
Sattel	Schwarzer Sattel	Schwarzer Sattel
Sattelstütze	27.2*2.3*350mm Aluminiumlegierung	27.2*2.3*350mm Aluminiumlegierung
Lenker	Aluminiumlegierung, 680mm	Aluminiumlegierung, 680mm
Stamm	Aluminiumlegierung	Aluminiumlegierung
Rahmengröße 19,3 Zoll (49 cm)
Vorgeschlagene Fahrergröße 1,68 m–1,91 m 165 cm–190 cm
ASitzrohrlänge 20,5 Zoll 520 mm
BErreichen 13,4 Zoll 340 mm
CStandhöhe 31,1 Zoll 790 mm
DRadstand 40,2 Zoll 1020 mm
EHöhe des unteren Halters 11,8 Zoll 300 mm
FSattelhöhe 36,2 Zoll - 42,5 Zoll 920–1080 mm

B A SHARP F C E D

Marca registrada :

Bluetooth®
