Produkttyp	Elektrofahrrad (E-Bike)
Marke	Sharp
Modell	BK-CD04E
Radgröße	28 Zoll (700x40)
Gesamtgewicht	25 kg
Batteriegewicht	3 kg
Motor	250 W, 36 V
Akku	Lithium, 36 V, 13 Ah
Reichweite	50 bis 80 km
Ladezeit	6 bis 8 h
Batteriezyklen	500 Zyklen (≥70 % Kapazität)
Ladegerät	Eingang 100-240 V, Ausgang 36 V
Maximale unterstützte Geschwindigkeit	25 km/h
Maximales unterstütztes Gewicht	130 kg (Fahrer + Gepäck + Fahrrad)
Empfohlene Körpergröße	165 bis 190 cm
Bremsen	Scheibenbremsen vorne und hinten
Antrieb	Schaltwerk hinten

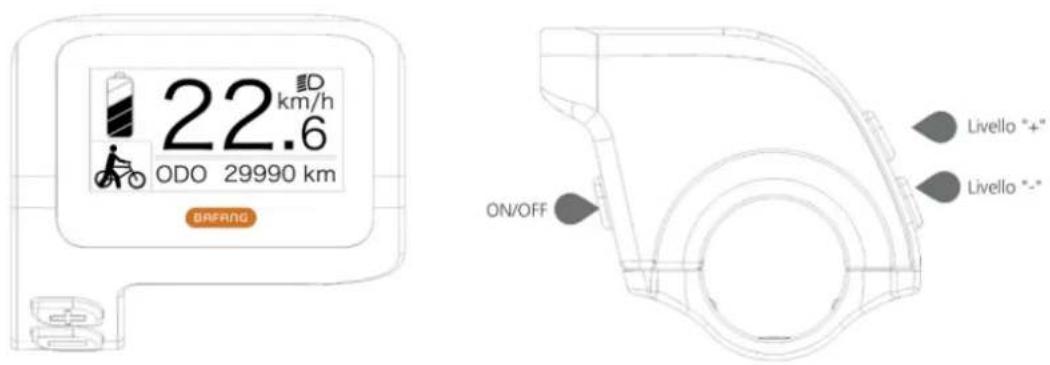

Display	Multifunktions-LCD-Bildschirm
Beleuchtung	LED-Scheinwerfer vorne, Rücklicht
Gepäckträger	Maximale Kapazität 25-27 kg
Garantie	Rahmen und Gabel 2 Jahre, elektrische Teile 2 Jahre, Akku 6 Monate (Zellen) / 24 Monate (elektrisch)
Wartung	Inspektion alle 6 Monate empfohlen
Bestimmungsgemäße Verwendung	Städtisch und vorstädtisch, auf asphaltierten Straßen

Häufig gestellte Fragen - BK-CD04E SHARP

Wie stelle ich die Sattelhöhe ein?

Öffnen Sie den Schnellspanner des Sattelrohrs. Stellen Sie die Sattelstütze auf die gewünschte Höhe ein, achten Sie dabei darauf, die minimale Einstecktiefe nicht zu überschreiten. Die richtige Höhe ist erreicht, wenn im Sitzen die Ferse auf dem Pedal in der unteren Position ruht und das Bein gestreckt ist. Ziehen Sie dann den Schnellspanner wieder fest.

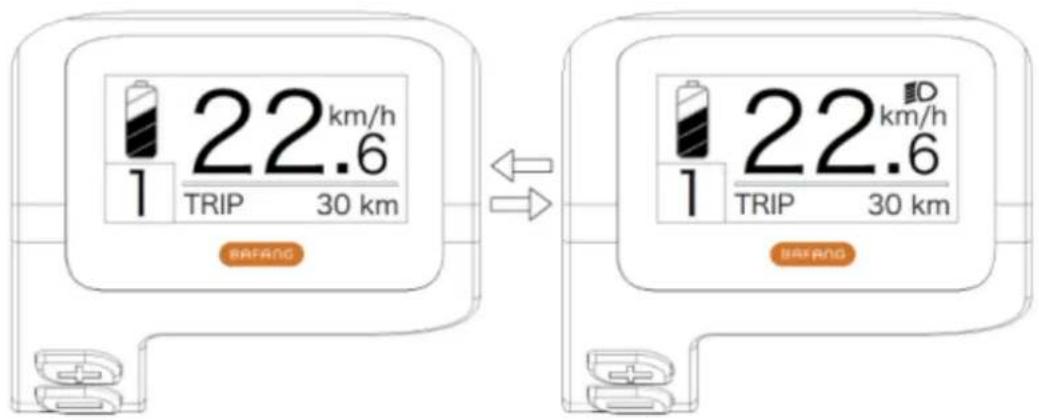

Wie schalte ich die Scheinwerfer ein?

Drücken Sie lange die Taste "+" auf dem LCD-Bildschirm, um die Hintergrundbeleuchtung und die Scheinwerfer vorne und hinten einzuschalten. Das Scheinwerfersymbol erscheint. Drücken Sie erneut lange auf "+", um auszuschalten.

Wie hoch ist die Reichweite des Akkus?

Die Reichweite beträgt etwa 50 bis 80 km, hängt jedoch von mehreren Faktoren ab: Wahl der Unterstützungsstufe, Fahrergewicht, Steigung, Reifendruck, Wind usw. Um die Reichweite zu maximieren, bevorzugen Sie niedrige Unterstützungsstufen und überprüfen Sie regelmäßig den Reifendruck.

Wie pflege ich den Akku?

Laden Sie den Akku regelmäßig, vorzugsweise nach jedem Gebrauch. Lagern Sie ihn an einem trockenen Ort bei 5 bis 35 °C. Laden Sie ihn mindestens einmal im Monat, wenn das Fahrrad nicht benutzt wird. Setzen Sie ihn keinen hohen Temperaturen oder Feuchtigkeit aus. Verwenden Sie nur das mitgelieferte Ladegerät.

Was tun, wenn der Motor nicht unterstützt?

Überprüfen Sie zunächst, ob der Akku geladen ist. Stellen Sie sicher, dass das Motorkabel richtig angeschlossen ist, der Bremshebel nicht betätigt wird, die Akkusicherung nicht durchgebrannt ist, der Geschwindigkeitssensor weniger als 3 mm vom Magneten entfernt ist und der Controller richtig angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie stelle ich die Scheibenbremsen ein?

Diese Anleitung beschreibt die Einstellung der V-Brakes und erwähnt die Scheibenbremsen. Bei Scheibenbremsen überprüfen Sie den Verschleiß der Bremsbeläge und die Ausrichtung des Bremssattels. Wenn Sie die Spannung einstellen müssen, verwenden Sie das Einstellrad am Bremshebel. Für eine Feineinstellung wenden Sie sich an einen qualifizierten Techniker. Berühren Sie die Bremsscheibe nicht nach intensiver Nutzung.

Was bedeuten die Fehlercodes des LCD-Bildschirms?

Die Fehlercodes umfassen: "07" (Hochspannungsschutz), "08" (Ausfall des Hall-Sensors des Motors), "10" (Controllertemperatur zu hoch), "12" (Stromsensor defekt), "13" (Batterietemperatursensor), "21" (Raddrehzahlsensor), "22" (BMS-Kommunikationsfehler), "30" (Kommunikationsfehler). Jeder Code erfordert eine spezifische Überprüfung.

Wie lade ich den Akku?

Schließen Sie das Ladegerät an eine Steckdose (100-240 V) an und verbinden Sie es dann mit dem Akku. Die LED des Ladegeräts leuchtet während des Ladevorgangs rot und grün, wenn der Akku voll ist (6 bis 8 h). Trennen Sie zuerst die Steckdose, dann den Akku. Schließen Sie die Schutzkappe. Laden Sie an einem trockenen und gut belüfteten Ort.

Welche Vorsichtsmaßnahmen gibt es?

Tragen Sie einen Helm, insbesondere für Personen unter 14 Jahren. Überprüfen Sie vor jeder Fahrt Bremsen, Reifendruck und Festigkeit der Komponenten. Nutzen Sie das Fahrrad auf asphaltierten Straßen, nicht im Gelände. Überschreiten Sie nicht die maximale Belastung von 130 kg. Schalten Sie den Akku aus, wenn Sie das Fahrrad verlassen. Beachten Sie die Verkehrsregeln.

Wie schalte ich die Gänge?

Verwenden Sie den rechten Drehgriff zum Schalten. Drehen Sie ihn zu sich hin, um in einen leichteren Gang zu schalten (großes Ritzel), oder nach außen für einen schwereren Gang. Treten Sie während des Schaltens nicht rückwärts und vermeiden Sie übermäßige Kraft auf den Hebel. Die Gänge sollten ohne übermäßigen Kraftaufwand genutzt werden.

BEDIENUNGSANLEITUNG BK-CD04E SHARP

Diese Anleitung soll Ihnen die Informationen geben, die Sie für die korrekte Verwendung, Einstellung und Wartung Ihres Fahrrads benötigen.

Bitte lesen Sie diese Anleitung vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie auf, solange Sie das Fahrrad benutzen. Sie enthält wichtige Sicherheits- und Wartungsinformationen.

Es liegt in der Verantwortung des Benutzers, diese Anleitung zu lesen, bevor er das Produkt verwendet.

Die Nichtbeachtung dieser Anweisungen kann zu einer unsachgemäßen Verwendung des Fahrrads oder zu einem vorzeitigen Verschleiß einiger Komponenten führen, was zu einem Sturz und/oder einem Unfall führen kann.

Wenn sich während der Garantiezeit herausstellt, dass ein Originalteil einen Verarbeitungsfehler aufweist, ersetzen wir es. Die Garantiezeit für Fahrräder mit Tretunterstützung beträgt wie folgt:

• Starrer Rahmen und Gabeln: 2 Jahre - Elektrische Komponenten: 2 Jahre bei ordnungsgemäßer Pflege und Wartung - Alle anderen Komponenten: 2 Jahre bei ordnungsgemäßer Pflege und Wartung

Elektrische Teile, vorausgesetzt, dass sie keine Herstellungsfehler aufweisen. Beachten Sie die unten aufgeführten Gebrauchs- und Aufbewahrungsanweisungen:

√ Verbinden Sie die Batterie nicht direkt an den positiven oder negativen Anschluss; √ Platzieren Sie den Akku nicht in einem Bereich mit hoher Temperatur, erhitzen Sie ihn nicht, setzen Sie ihn nicht der Sonne aus, bringen Sie ihn nicht in die Nähe von Feuer oder Ähnlichem; √ Tauchen Sie den Akku nicht in Wasser, Salz oder Flüssigkeiten, Säuren oder Laugen und vermeiden Sie die Belichtung bei Regen; √ Zerlegen Sie die Batterie nicht ohne die Anleitung eines professionellen Technikers; √ Lagern Sie die Batterie an einem schattigen, kühlen und trockenen Ort, wenn sie längere Zeit nicht verwendet wird, und laden und entladen Sie die Batterie jeden Monat vollständig; √ Bitte laden Sie die Batterie mit dem exklusiven Akkuladegerät auf, das im Lieferumfang des Fahrrads enthalten ist; √ Geben Sie die Batterie an Ihren Händler zurück.

Die Garantie beinhaltet keine Arbeits- und Transportkosten. Das Unternehmen übernimmt keine Haftung für Folge- oder besondere Schäden. Diese Garantie gilt nur für Einzelhandelskäufer. Der Originalkaufbeleg muss zur Validierung einer Beschwerde vorgelegt werden. Diese Garantie gilt nur für defekte Komponenten und deckt nicht die Auswirkungen von normaler Abnutzung, Mietnutzung, professioneller Nutzung, Schäden durch Unfall, Missbrauch,

übermäßige Belastungen, Fahrlässigkeit, unsachgemäße Montage, unsachgemäße Wartung oder Hinzufügung von nicht konformen Artikeln zum Zweck der Nutzung des Originals des Fahrrades.

Kein Fahrrad ist für die Ewigkeit gedacht, und keine Beschwerde wird akzeptiert, sofern Schäden durch unangemessenen Gebrauch, Wettbewerb, Stunts, Sprünge oder andere ähnliche Aktivitäten verursacht wurden. Beschwerden müssen über den Händler gesendet werden. Ihre Rechte werden nicht beeinträchtigt.

Das Unternehmen behält sich das Recht vor, die Spezifikationen ohne Vorankündigung zu ändern oder zu modifizieren. Alle Informationen und Spezifikationen in diesem Dokument entsprechen dem aktuellen Stand zum Zeitpunkt des Drucks.

Es ist verboten, das mit dem Fahrrad gelieferte Handbuch zu ändern oder zu manipulieren.

Das Fahrrad ist nach den geltenden gesetzlichen Normen zertifiziert. Es ist absolut verboten, die Parameter und Spezifikationen der elektrisch/mechanisch zusammengebauten Komponenten und die Standardfunktionen des Fahrrads zu ändern, da dies den Fahrzeugbetrieb und die Sicherheit des Benutzers gefährden würde.

Falls dies geschieht, ist der Benutzer für jegliche damit verbundenen Schäden vollständig verantwortlich.

Bedingungen für die Nutzung des Pedalfahrrads mit Unterstützung

Dieses Tretfahrrad mit Unterstützung ist für den städtischen und vorstädtischen Gebrauch bestimmt. Es kann in der Stadt, auf der Straße oder auf Asphaltflächen verwendet werden, wo die Reifen ständig Bodenkontakt haben. Es verfügt über eine elektrische Fahrunterstützung, die Ihre täglichen Fahrten erleichtert und es Ihnen ermöglicht, weitere und längere Strecken zurückzulegen. Ihr Pedalfahrrad mit Unterstützung ist ein Erwachsenenfahrrad für Personen über 14 Jahre. Wenn das Fahrrad von einem Kind benutzt wird, müssen die Eltern es beaufsichtigen und sicherstellen, dass der Benutzer in der Lage ist, das Fahrrad sicher zu benutzen.

Das Modell darf nicht auf unbefestigtem oder beschädigtem Gelände verwendet werden. Es ist nicht für den Offroad-Einsatz konzipiert. Es ist nicht für den Wettkampfgebrauch konzipiert. Die Nichteinhaltung dieser Nutzungszwecke könnte Stürze oder Unfälle verursachen und den Zustand Ihres Pedalfahrrads mit Unterstützung vorzeitig und irreparabel verschlechtern.

Ihr Pedalfahrrad mit Unterstützung ist kein Moped. Der Zweck der Unterstützung besteht darin, eine Ergänzung beim Treten zu bieten. In dem Moment, in dem Sie in die Pedale treten, aktiviert sich der Motor und hilft Ihnen voranzukommen. Die Unterstützung variiert je nach Geschwindigkeit

des Fahrrads: Sie ist beim Start bedeutend, nimmt mit zunehmender Geschwindigkeit ab und schaltet sich ab, wenn das Fahrrad 25 km/h erreicht. Die Unterstützung wird sofort deaktiviert, wenn einer der beiden Bremshebel betätigt wird oder die Geschwindigkeit 25 km/h überschreitet. Sie wird automatisch unter 23 km/h beim Treten fortgesetzt.

Es muss gemäß den Anweisungen in der Bedienungsanleitung einer ordnungsgemäßen Wartung unterzogen werden.

ACHTUNG: Wie jede mechanische Komponente ist auch ein Fahrrad starken Belastungen ausgesetzt, beansprucht und verschleißt. Die verschiedenen Materialien und Komponenten können unterschiedlich auf Abnutzung oder Alterung reagieren. Wenn die geplante Nutzungsdauer einer Komponente überschritten ist, kann sie plötzlich brechen und eine Verletzungsgefahr für den Radfahrer darstellen. Risse, Kratzer und Verfärbungen in stark beanspruchten Bereichen zeigen an, dass das Bauteil seine Nutzungsdauer überschritten hat und ersetzt werden muss.

Empfehlung: sicher und geschützt verwenden

Vergewissern Sie sich vor der Benutzung des Fahrrads, dass alle Funktionen einwandfrei arbeiten. Überprüfen Sie insbesondere die folgenden Punkte:

• Die Lage ist praktisch - Muttern, Schrauben, Spannhebel, gespannte Bauteile • Die Bremsen arbeiten korrekt - Der Bewegungsbereich des Lenkers ist korrekt, ohne übermäßiges Spiel • Die Räder sind nicht blockiert, die Lager sind korrekt eingestellt • Die Räder sind ordnungsgemäß angezogen und am Rahmen / an der Gabel befestigt • Die Reifen sind in gutem Zustand und ihr Druck ist korrekt • Der Zustand der Felgen der Räder • Die Pedale sind fest • Die Übertragung funktioniert einwandfrei • Die Scheinwerfer sind richtig positioniert.

EMPFEHLUNG: Ihr Fahrrad sollte alle 6 Monate von einem Fachmann überprüft werden, um sicherzustellen, dass alle Funktionen einwandfrei arbeiten und es sicher zu verwenden ist. Es ist die Verantwortung des Benutzers, sicherzustellen, dass alle Komponenten ordnungsgemäß funktionieren.

Wählen Sie einen sicheren Ort, abseits vom Verkehr, um sich mit Ihrem neuen Fahrrad vertraut zu machen. Die Unterstützung darf aktiviert sein; prüfen Sie, dass der Lenker geradeaus steht und dass die Straße frei ist.

Stellen Sie sicher, dass Sie bei guter Gesundheit sind, bevor Sie auf das Fahrrad steigen.

Bei ungewöhnlichen Wetterbedingungen (Regen, Kälte, Nacht...) seien Sie besonders vorsichtig und passen Sie Ihre Geschwindigkeit und Ihre Reaktionen entsprechend an.

Wenn Sie das Fahrrad außerhalb des Fahrzeugs transportieren (Fahrradträger, Dachträger...), empfehlen wir dringend, den Akku zu entfernen und an einem kühlen Ort aufzubewahren.

Der Benutzer muss die Anforderungen der nationalen Vorschriften beachten, wenn das Fahrrad auf öffentlichen Straßen verwendet wird (z. B. Beleuchtung und Signalisierung).

ACHTUNG: Der Benutzer erkennt an, dass er für jegliche Verluste, Verletzungen oder Schäden verantwortlich ist, die durch die Nichteinhaltung der oben genannten Anweisungen verursacht werden, und dass dies die Garantie automatisch erlischt.

Struktur der unterstützten elektrischen Fahrräder

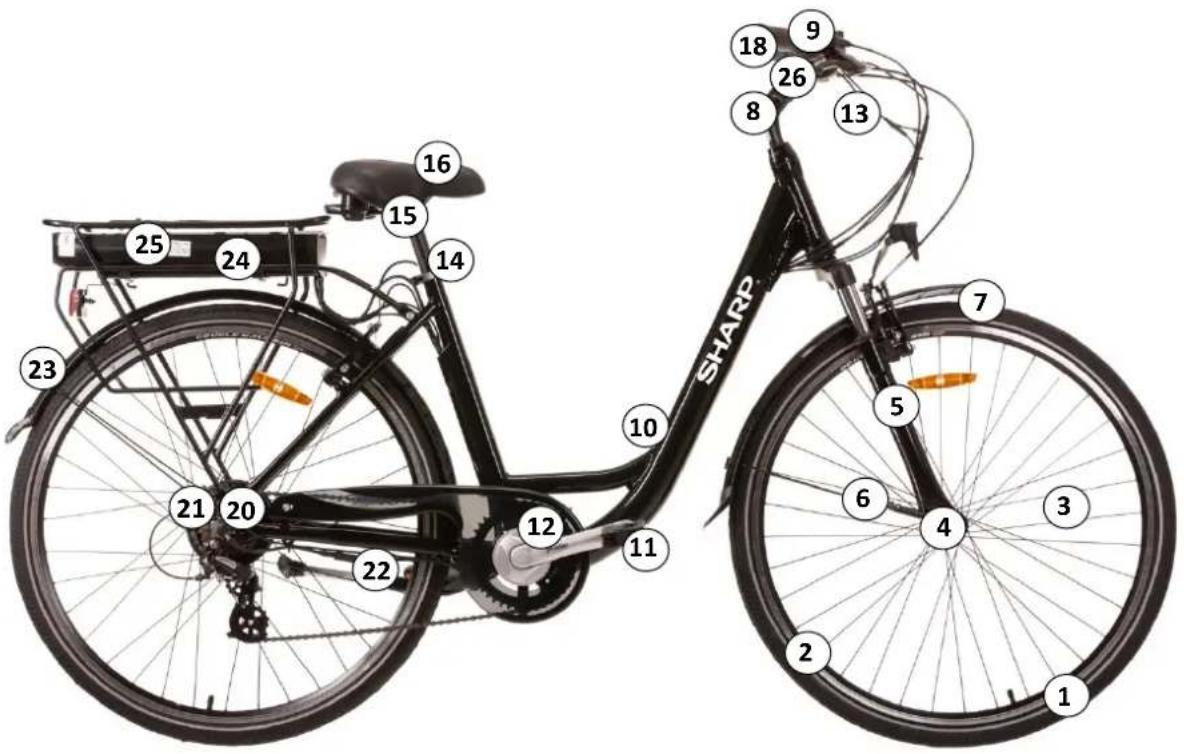

Struktur des BK-CD04E E-Bikes

1. Abdeckung und Schlauch
2. Kreis
3. Speichen
4. Scheibenbremse vorne
5. Gabel
6. Kotflügel vorne
7. Pedale
8. Kurbelgarnitur und Kurbel

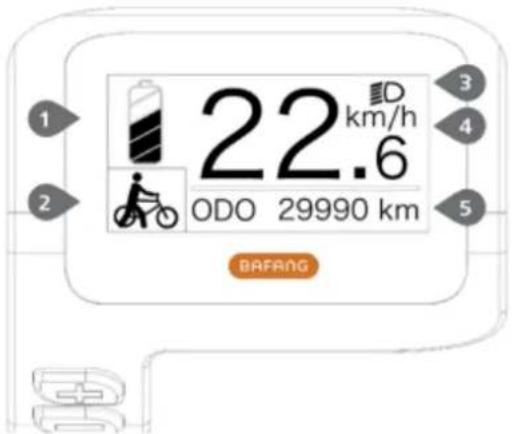

9. LED-Anzeige
10. Rahmen
11. Lenker und Lenksäule
12. Bremshebel
13. Knöpfe
14. Sattel
15. Sattelstütze
16. Sattelkragen
17. Akku

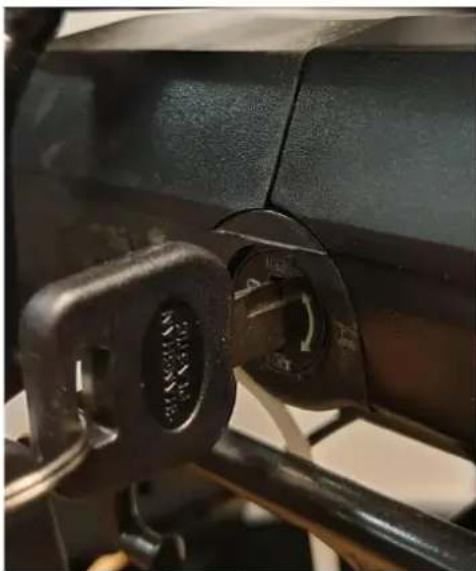

18. Batteriesperre/Entriegelungssperre
19. Kette
20. Schaltwerk
21. Hinterer Motor
22. Scheibenbremse hinten
23. Kotflügel hinten
24. Ladeboden hinten
25. Rahmen verriegeln/entriegeln
26. Scheinwerfer
27. Rücklicht
28. Ständer

Erster Gebrauch, Anpassungen

Start der Sicherheitselemente

Beleuchtung

Im Lieferumfang sind Leuchten enthalten, bestehend aus zwei Reflektoren (ein weißer im Vorderscheinwerfer und ein roter am hinteren Kotflügel befestigt), einem Frontscheinwerfer, einem Rücklicht und zwei weiteren orangefarbenen Reflektoren, die zwischen den Speichen der Räder positioniert sind. Durch die reflektierenden Reifen sind Sie von der Seite besser sichtbar.

Die Beleuchtungsanlage ist ein Sicherheitswerkzeug am Fahrrad und muss unbedingt vorhanden sein. Überprüfen Sie die ordnungsgemäße Funktion der Beleuchtungsanlage, bevor Sie das Fahrrad auf der Straße benutzen.

Vorderlicht

Das Vorderlicht geht an, direkt von dem angezeigt wird. Siehe Kapitel „Anzeige“ auf den folgenden Seiten.

Rücklicht

Die hintere Lampe wird direkt von dem angezeigt aktiviert. Siehe Kapitel „Anzeige“ auf den folgenden Seiten.

Türklingel

Am Lenker befindet sich eine Klingel. Dadurch sind Sie bis zu 50 m weit hörbar.

Die Klingel ist ein Fahrrad-Sicherheitswerkzeug und muss unbedingt am Lenker vorhanden sein.

Verwendung eines Helms

Für eine sichere Nutzung wird die Verwendung eines Helms dringend empfohlen. Dies gewährleistet eine Verringerung des Kopftraumas im Falle eines Sturzes.

Hinweis: Für Kinder unter 14 Jahren besteht Helmpflicht, unabhängig davon, ob es sich um Radfahrer oder Beifahrer handelt.

Für weitere Informationen wenden Sie sich an Ihren Händler.

Sattel- und Lenkerverstellung

Es ist wichtig, das Fahrrad an Ihre Körpergröße anzupassen.

Sattel

Öffnen Sie das Schnellspannsystem.

Beim Einstellen des Sattels in die unterste Position ist darauf zu achten, dass er keine Bauteile des Fahrrads, wie zum Beispiel den Rahmen, berührt. Überschreiten Sie außerdem nicht den minimalen Referenzpunkt für das Einsetzen der Sattelstütze. Dieser Bezugspunkt darf während der Fahrt mit dem Fahrrad niemals sichtbar sein.

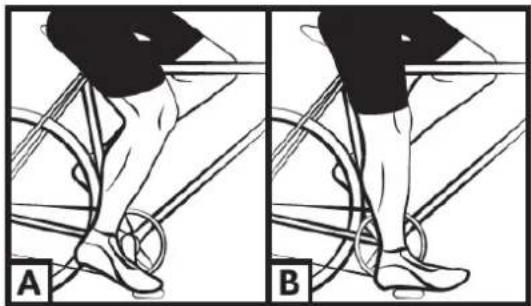

Um die richtige Sattelhöhe zu überprüfen, sitzen Sie mit ausgestreckten Beinen und der Ferse auf dem Pedal (Abb. B). Beim Treten ist das Knie leicht gebeugt und der Fuß befindet sich in der Tiefstellung (Abb. A).

Der Fahrradlenker ist sowohl in der Höhe als auch in der Neigung verstellbar.

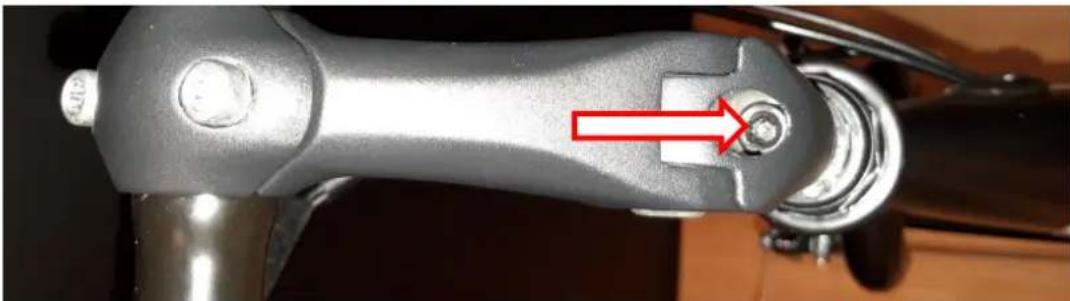

Um die Lenkerhöhe einzustellen, lösen Sie die Klemmschraube mit einem 6-mm-Inbusschlüssel und heben oder senken Sie den Lenker auf die gewünschte Höhe.

Überschreiten Sie nicht den minimalen Einführungsbezugspunkt. Dieser Bezugspunkt darf während der Fahrt mit dem Fahrrad niemals sichtbar sein.

Ziehen Sie die Schraube der Säule wieder an und achten Sie dabei auf den korrekten Sitz.

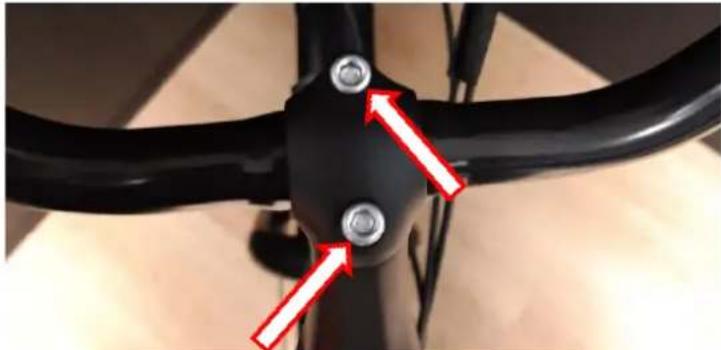

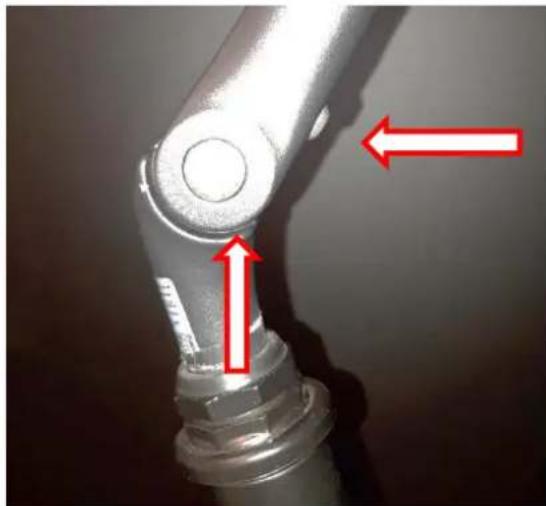

Zum Einstellen des Lenkerwinkels lösen Sie die auf dem Foto unten gezeigten Schrauben, wählen die Position und schrauben sie wieder fest.

Es ist oft notwendig, die Position des Lenkers selbst in der Neigung einzustellen, indem Sie die Schrauben an der Abdeckung lösen, den Lenker wie gewünscht drehen und die gleichen Schrauben wieder anziehen. Stellen Sie den Lenker auf die richtige Mittelposition ein.

Überprüfen Sie regelmäßig den Reifendruck. Die Nutzung des Fahrrads mit zu geringem oder zu hohem Reifendruck kann die Leistung beeinträchtigen, zu vorzeitigem Verschleiß führen, die Reichweite verringern oder das Unfallrisiko erhöhen.

Wenn an einem Reifen deutliche Abnutzung oder ein Schnitt erkennbar ist, ersetzen Sie ihn bitte vor der Fahrt mit dem Fahrrad. Der Hersteller gibt auf der Seitenwand des Reifens und in der folgenden Tabelle einen Druckbereich an. Der Druck muss dem Gewicht des Fahrers angepasst werden.

				Druck
Modell	Fahrradgröße	Zimmergröße aus Luft	Reifengröße	PSI	Bar
City	28"	700x40	700x40	Siehe Wertangabe direkt auf Seitenwand Reifen	Siehe Wertangabe direkt auf Seitenwand Reifen

Methode zur Ermittlung der korrekten Einstellung der Schnellspannmechanismen (Rad- und Sattelmanschette)

Schnellspannvorrichtungen sind für die Handbedienung konzipiert. Verwenden Sie niemals die Schnellspannhebel, um den Mechanismus zu ver- oder entriegeln, um ihn nicht zu beschädigen.

Um die Spannkraft der Radachse einzustellen, muss die Spannmutter verwendet werden und nicht der Schnellspannhebel. Wenn Sie den Hebel mit minimalem Handdruck betätigen können, ist er nicht

fest genug. Daher ist es notwendig, die Einstellmutter festzuziehen. Das Schnellspannsystem sollte die Gabelfüße markieren, wenn es in der verriegelten Position geschlossen ist.

Überprüfen Sie nach jeder Einstellposition die korrekte Zentrierung des Vorderrads in Bezug auf die Gabel. Um die Schnellverriegelungsmechanismen einzustellen, zu schließen und zu öffnen, wenden Sie die folgende Methode an:

Die eingebauten Bremsen Ihres Fahrrads verfügen über eine sehr gute Bremsleistung. Machen Sie sich vor Ihrer ersten Fahrt unbedingt mit den Bremsen vertraut. Vor jeder Fahrt die Bremsen auf ihre Funktion prüfen (Bremshebel, Bremsbeläge). Falsch eingestellte oder mangelhaft reparierte Bremsen können zu verminderter Bremsleistung bis hin zum völligen Versagen der Bremsen führen. Fahren Sie langsamer und besonders umsichtig.

Lassen Sie Wartungsarbeiten und Reparaturen an den Bremsen nach Möglichkeit nur durch

qualifiziertes Fachpersonal durchführen. Falsch eingestellte oder mangelhaft reparierte Bremsen

können zu verminderter Bremsleistung bis hin zum völligen Versagen der Bremsen führen.

Verwenden Sie immer nur Original-Ersatzteile! Nur so ist eine ordnungsgemäße Funktion

gewährleistet.

Ihr Pedelec ist mit V-Brake (Felgenbremsen) am Vorder- und Hinterrad ausgestattet.

Vergewissern Sie sich vor der Benutzung, dass die Bremsen ordnungsgemäß funktionieren.

Mit dem rechten Hebel wird die Hinterradbremse betätigt. Mit dem linken Hebel wird die Vorderradbremse betätigt.

Es wird empfohlen, die Bremskraft im Durchschnitt in einem Verhältnis von ca. 60/40 zwischen vorne und hinten zu verteilen.

WARNUNGEN:

• Bei regnerischem oder nassem Wetter verlängert sich der Bremsweg. In diesen Situationen empfiehlt es sich, frühzeitig zu bremsen.
• Fahren Sie langsamer und besonders umsichtig.

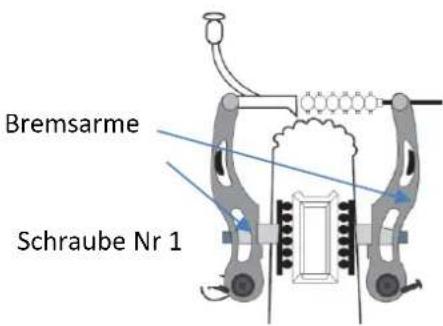

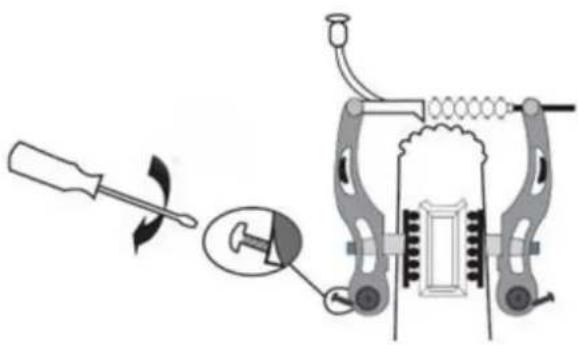

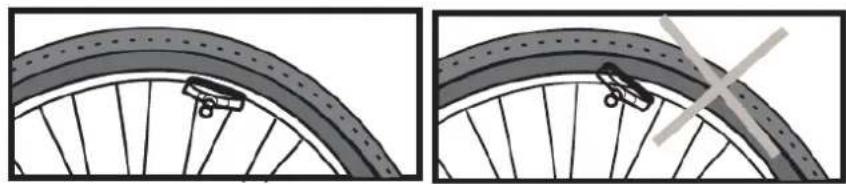

Einstellung der V-Brake

Die Bremsbeläge üben Druck direkt auf die Felge aus. Die Stärke des Drucks wird über den Bremshebel gesteuert, der über ein Kabel mit der Bremse verbunden ist. Betätigen Sie den Bremshebel nicht, wenn das Rad vom Rahmen abgenommen ist.

- Positionieren Sie die Bremsarme senkrecht und parallel mit guter Bremszugspannung. Nachdem Sie die Position des Bremszuges festgelegt haben, ziehen Sie das Kabel mit der entsprechenden Schraube fest.

- Richten Sie den Bremsschuh an der Seite der Felge aus.

• Stellen Sie den Abstand zwischen den Bremsbelägen und der Felge um 1 bis 3 mm ein, um eine gute Bremswirkung zu erzielen.
• Bewegen Sie die Rückseite des Bremsschuhs etwas von der Felge weg.

- Damit die Bremssättel parallel stehen, stellen Sie die Bremssättel so ein, indem Sie die Rückholfedern des linken und rechten Bremssattels durch Drehen der Schraube 1 auf beiden Seiten ausrichten.

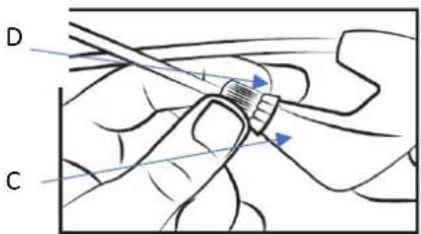

Bremshebel einstellen

- Ein System aus Einstellschraube D und Konterring C am Bremshebel ermöglicht die Einstellung der Kabelspannung, so dass die Bremskraft im Laufe der Zeit mit dem Verschleiß der Bremsbeläge variiert.

1. Konterring C lösen und dann an der Einstellschraube D drehen, um den Leerweg des Bremshebels zu regulieren.
2. Einstellschraube festhalten und Konterring bis zum Anschlag festdrehen.
3. Danach den Bremshebel mehrmals betätigen, um so Spielräume am Bremshebel und den Bremsbelägen zu beseitigen.
4. Gegebenenfalls noch einmal nachstellen.

Auswechseln der Bremsbeläge

1. Schrauben Sie die Bremsschuhe mit einem 5-mm-Sechskantschlüssel ab.
2. Setzen Sie die neuen Bremsbeläge in der richtigen Richtung auf die Bremsschuhe.
3. Befestigen Sie die Bremsschuhe unter Beachtung der Einstellung (siehe vorher) wieder fest.

Felgenverschleiß

Wie alle Verschleißteile muss auch die Felge regelmäßig überprüft werden. Die Felge kann schwächer werden und brechen, was zum Verlust der Kontrolle oder zu einem Sturz führen kann.

N.B.: Es ist wichtig, den Verschleißzustand der Felgen zu überprüfen. Wenn der Referenzpunkt bei einer V-Bremse nicht mehr sichtbar ist, bedeutet dies, dass die Felge die maximale Verschleißgrenze für eine sichere Verwendung erreicht hat. Eine beschädigte Felge kann gefährlich sein und muss ersetzt werden. Stellen Sie die Bremsbeläge so ein, dass ein Abstand von 1-1,5 mm zur Felge eingehalten wird.

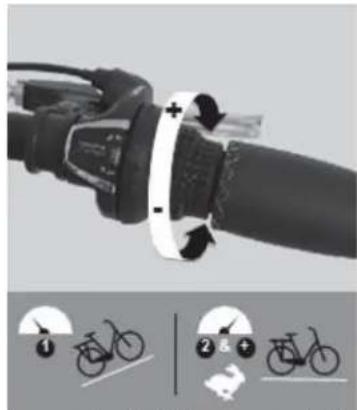

Gangschaltung

Einstellen des Schalthebelsystems

Das Fahrrad verfügt über mehrere manuell einstellbare Gänge mit einem Schaltwerk. Verwenden Sie am rechten Griff den Drehschalter, um den Gang wie gewünscht zu ändern.

Je höher die Anzeige, desto schwerer ist es, in die Pedale zu treten, und umgekehrt.

N.B.: Treten Sie beim Schalten niemals rückwärts in die Pedale und betätigen Sie den Schalthebel nicht mit Gewalt.

Um das Schaltsystem optimal zu nutzen, wird empfohlen, bei hoher Belastung oder Trittfrequenz nicht zu schalten.

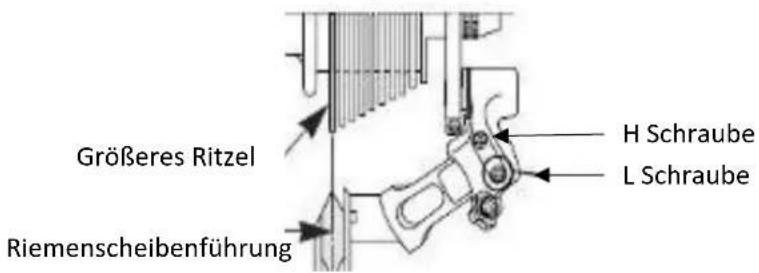

Einstellen der Begrenzungsschrauben des Schaltwerks

Der Bewegungsbereich des Umwerfers kann mit den Schrauben H und L justiert werden.

Mit der Schraube L können Sie den Grenzwert für den oberen Bereich einstellen (auf der Seite des größeren Ritzels).

Wenn Sie die L-Schraube lösen, bewegt sich die Kette weiter zur Außenseite des größeren Ritzels.

Mit der Schraube H können Sie den Grenzwert für den unteren Bereich einstellen (auf der Seite des kleineren Ritzels).

Wenn Sie die H-Schraube lösen, positioniert sich die Kette weiter zur Außenseite des kleineren Ritzels.

Riemenscheibenführung

Führen Sie diese Einstellungen jeweils in Vierteldrehungen durch. Nach jeder Anpassung sollten Sie eine perfekte Ausrichtung zwischen Kettenrad, Kette und hinterer Umwerferrolle erreichen.

Schaltplan hinten:

Einstellung der Spannung des Schaltwerkskabels hinten

Zum Anpassen des Umwerfers richtig, ersetzen Sie das Ritzel oder verwenden Sie den Laufeinsteller am Umwerfer hinten oder am Griff. Der Laufregler ermöglicht die Einstellung der Spannung und Position des Schaltkabels korrekt am Umwerfer basierend auf der Geschwindigkeitswahl.

Einstellung der Kette

Ihr Fahrrad ist mit einem Umwerfer an der Rückseite ausgestattet, der die Kette automatisch spannt.

Um die Kette auszutauschen:

Da neue Ketten meist mit zu vielen Gliedern verkauft werden, besteht der erste Schritt darin, sie auf die richtige Länge zu kürzen. Die sicherste Methode besteht darin, die Anzahl der Glieder der alten Kette zu zählen, um die neue Kette anzupassen. Um die alte Kette zu montieren, schieben Sie sie einfach ab (entfernen Sie eine Niete).

Nach dem Entfernen muss die neue Kette montiert werden. Dazu müssen Sie sie um die Kurbelgarnitur der Pedale und das hintere Kettenrad herumführen, damit sie richtig mit den anderen Elementen des Getriebes verbunden ist. Zum Schließen der Kette empfiehlt sich die Verwendung einer Schnellkupplung. Diese dient als weibliches Glied, das zwischen die beiden männlichen Glieder passt. Die Schnellkupplung erleichtert außerdem die Demontage der Kette zum Reinigen.

Um zu überprüfen, ob die Länge der Kette stimmt, ist es notwendig, sie auf das kleine Ritzel und auf das große Kettenblatt zu legen. In dieser Konfiguration muss die virtuelle Linie zwischen der Hinterradnabe und der Achse des unteren Umwerferritzels vertikal sein.

Ersatz Pedale

Um die Pedale auszutauschen, identifizieren Sie sie anhand der auf ihnen angegebenen Buchstaben. Das rechte Pedal ist mit „R“ (Rechts) gekennzeichnet und das linke Pedal mit „L“ (Links). Drehen Sie das Pedal R im Uhrzeigersinn, um es auf der Kurbel zu befestigen. Drehen Sie das Pedal L gegen den Uhrzeigersinn.

Rad und Motor

Nach dem ersten Monat der Nutzung empfiehlt es sich, die Radien zu begrenzen, um die Auswirkungen der Motortraktion auf das Hinterrad zu reduzieren. Beim Starten des Motors könnte ein leichtes Geräusch auftreten. Dieses Geräusch ist normal, da der Motor startet und das Treten unterstützt. Es kann stärker werden, wenn er maximal beansprucht wird.

Wartung

Dieses Fahrrad muss regelmäßig gewartet werden, sowohl aus Sicherheitsgründen als auch um seine Lebensdauer zu verlängern. Es ist wichtig, die mechanischen Elemente regelmäßig zu überprüfen und abgenutzte Teile oder solche mit Gebrauchsspuren auszutauschen.

Beim Austausch einer Komponente ist es wichtig, Originalteile zu verwenden, um die Leistung und Zuverlässigkeit des Fahrrads zu schützen. Bitte verwenden Sie Ersatzteile, die für dieses Fahrrad geeignet sind, einschließlich Reifen, Schläuche, Übertragungselemente und verschiedene Elemente des Bremssystems.

ACHTUNG: Entfernen Sie immer den Akku, bevor Sie ihn austauschen.

Reinigung

Um Korrosion am Fahrrad zu vermeiden, ist es notwendig, es regelmäßig mit frischem Wasser abzuspülen, insbesondere wenn es Meerwasser ausgesetzt war.

Die Reinigung muss mit einem Schwamm, einer Schüssel mit warmem Wasser und einem Wasserstrahl (drucklos) erfolgen.

EMPFEHLUNG: Achten Sie besonders darauf, kein Hochdrucksprühgerät zu verwenden.

Schmierung

Die Schmierung ist für verschiedene bewegliche Komponenten unerlässlich, um Korrosion zu vermeiden. Ölen Sie die Kette regelmäßig, bürsten Sie die Kettenräder und Kurbelgarnituren, und geben Sie regelmäßig ein paar Tropfen Öl in die Kabelhüllen der Bremsen und Umwerfer.

Wir empfehlen, mit dem Reinigen und Trocknen der zu schmierenden Gegenstände zu beginnen. Für die anderen Komponenten müssen Sie Fett verwenden.

Es wird empfohlen, spezielles Öl für die Kette und den Umwerfer zu verwenden. Für die anderen Komponenten müssen Sie Fett verwenden.

Regelmäßige Kontrollen

Das Anziehen von Schrauben und Muttern: Hebel, Kurbel, Pedale, Sattelstütze. Die anzuwendenden Anzugsdrehmomente sind die folgenden:

KOMPONENTEN	EMPFOHLENES DREHMOMENT (Nm)	BESONDERE INDIKATIONEN
Pedale an Kurbeln	10 – 15	Schmieren Sie die Gewinde
Kurbel an der Kurbelgarnitur	18 – 20	Schmieren Sie die Gewinde
Lenksäulenklemmung	9 – 10
Anziehen des Steuersatzes	4 – 5
Bremshebel	6 – 8
Bremshalterungen	6 – 8
Sattel auf Sattelstütze	20 – 22
Sitzklemme	---	Schnelles Anziehen
Rad	30	Oder Schnellspanner

Die weiteren Anzugsdrehmomente hängen von der Größe der Muttern ab: M4: 2,5 bis 4,0 Nm, M5: 4,0 bis 6,0 Nm, M6: 6,0 bis 7,5 Nm. Ziehen Sie die Schrauben entsprechend dem erforderlichen Drehmoment an.

Überprüfen Sie regelmäßig die Reifen: Abnutzung, Schnitte, Risse, Kratzer. Tauschen Sie den Reifen bei Bedarf aus. Überprüfen Sie die Felgen auf übermäßigen Verschleiß, Verformung, Beulen, Risse usw.

Überarbeitungen

Um Sicherheit und Haltbarkeit der Komponenten in einem guten Arbeitszustand zu gewährleisten, muss das Pedalfahrrad-Assistent regelmäßig von Ihrem Händler kontrolliert werden. Außerdem muss die Wartung des Fahrrads regelmäßig durch einen qualifizierten Techniker durchgeführt werden.

Erstinspektion: 1 Monat oder nach 150 km:

• Überprüfung des festen Sitzes der Elemente: Kurbel, Rad, Leistung, Pedale, Lenker, Sattelklemme,
• Überprüfung der Funktionsfähigkeit des Getriebes, • Kontrolle und Einstellung der Bremsen, • Raddruck und/oder Ausrichtung.
• Reifendruck

Jedes Jahr oder 2000 km:

• Überprüfen Sie den Verschleiß (Bremsbeläge, Getriebe, Reifen).
• Überprüfung der Funktion der elektrischen Unterstützung, • Lagerprüfung (Pedalgehäuse, Räder, Lenkung, Pedale),
• Überprüfung der Kabel (Bremsen, Umwerfer, Federung) oder hydraulischen Bremsauspuffrohre, • Raddruck und/oder Ausrichtung.
• Reifendruck

Alle 3 Jahre oder 6000 km:

• Überprüfen Sie den Verschleiß (Bremsbeläge, Getriebe, Reifen). • Lagerprüfung (Pedalgehäuse, Räder, Lenkung, Pedale),
• Überprüfung der Kabel (Bremsen, Umwerfer, Federung oder hydraulische Bremsauspuffrohre), • Getriebeaustausch (Kette, Freilauf, Kurbelgarnitur),
• Überprüfung der Funktion der elektrischen Unterstützung,
• Reifenwechsel,
• Radverschleiß prüfen (Speichen, Felge).
• Speichendruck und/oder Achsvermessung,
• Bremsbeläge oder Beläge austauschen,
• Überprüfung der Funktion der elektrischen Unterstützung,
• Überprüfung der elektrischen Funktionen.

Tretunterstützung und Batterie

Der Fahrer muss die Pedale nach vorne drehen, um von der motorisierten Unterstützung zu profitieren. Dies ist ein wichtiger Sicherheitsaspekt. Dieses Elektrofahrrad bietet motorische Unterstützung bis zu einer Geschwindigkeit von 25 km/h. Darüber hinaus wird der Motor abgewürgt. Es ist möglich, schneller zu fahren, aber mit mehr Kraftaufwand und ohne elektrische Unterstützung.

Der Motor läuft erst, wenn die Kurbelgarnitur eine volle Umdrehung gedreht wurde. Diese Funktion schützt den Motor und die Steuerung und verlängert die Lebensdauer der elektrischen Komponenten.

Tretunterstützung

Die Einstellungen und Informationen können direkt auf dem am Lenker befindlichen Display angepasst werden.

Hinweis: Bitte schalten Sie den Hauptschalter am Akku aus, wenn Sie nicht mehr fahren. Dadurch wird Batteriestrom gespart.

LCD-Anzeige

Das mitgelieferte Display sieht folgendermaßen aus:

Das LCD-Display verfügt über drei Tasten, die Power/Mode-Switch-Taste

, die Taste

und die

Anzeige des Batterieladezustands:

Zeigt den aktuellen Wert des Ladezustands an.

Angabe der Höhe der Intervention:

Zeigt den aktuellen Pegel von 0 bis 5 an. Wenn keine Zahl angezeigt wird, bedeutet dies, dass kein Strom vorhanden ist. Dies bedeutet, dass der Gehhilfemodus aktiviert ist.

Scheinwerfer-/Heckscheinwerfer-Zündanzeige:

Es wird nur angezeigt, wenn die Scheinwerfer oder die Hintergrundbeleuchtung eingeschaltet sind.

Gibt die Maßeinheit der aktuellen Drehzahl an:

km/h oder MPH

Multifunktionale Anzeige:

Beinhaltet Einzeldistanz-TRIP, Gesamtdistanz-ODO, Höchstgeschwindigkeit MAX, durchschnittliche Durchschnittsgeschwindigkeit, verbleibende Entfernungsbereich, Ausgangsleistung, Kalorien, Laufzeit ZEIT. (Hinweis: Wenn das Display nach dem Einschalten innerhalb von zehn Sekunden das Signal des Drehmomentsensors erkennt oder erkennt, dass es sich um den Drehmomentsensor handelt, wird der Kalorienbildschirm angezeigt; wenn es die verbleibende Strecke erkennt, wird der RANGE-Bildschirm angezeigt; oder es werden die beiden Bildschirme nicht angezeigt).

- Display ein/aus

Halten Sie die Ein-/Aus-Taste gedrückt, das Display beginnt zu arbeiten. Halten Sie die Ein-/Aus-Taste erneut gedrückt, um das Gerät auszuschalten. Im ausgeschalteten Zustand verbraucht das Display keinen Batteriestrom, da der Leckstrom weniger als 1 uA beträgt.

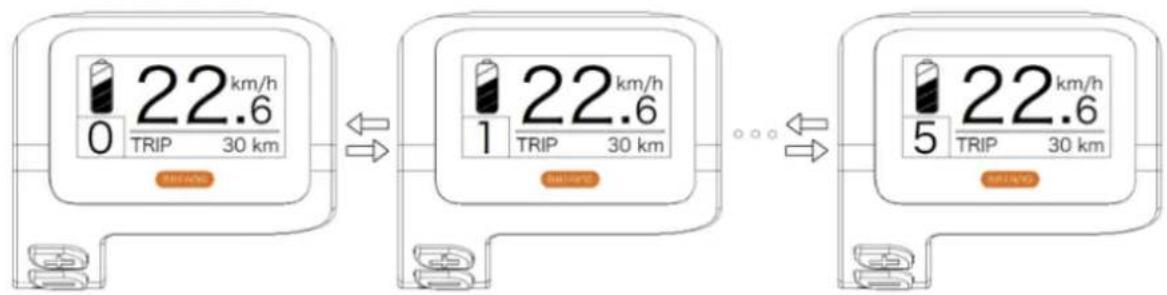

- Wählen Sie die Stufe der elektrischen Unterstützung

Drücken Sie nach dem Start kurz die Plus- oder Minustaste, um die Unterstützungsstufe zu ändern und die Ausgangsleistung des Motors zu ändern. Stufe 0 bedeutet, dass keine elektrische Unterstützung vorhanden ist. Stufe 1 ist die niedrigste Stufe und Stufe 5 ist die höchste Stufe. Nach dem Einschalten des Displays ist die Standardstufe Stufe 1.

- Display-Hintergrundbeleuchtung einschalten, Front- und Heckscheinwerfer:

Einschalten des Lichts: Halten Sie die Taste "+" gedrückt, um die Hintergrundbeleuchtung des Displays und der Scheinwerfer einzuschalten, das Display zeigt das Scheinwerfersymbol an. Licht ausschalten: Halten Sie die Taste "+" erneut gedrückt, um die Hintergrundbeleuchtung des Displays und der Scheinwerfer auszuschalten, und das Scheinwerfersymbol verschwindet.

• Der Schiebehilfe-Modus

Halten Sie die Taste "-" gedrückt, das Display zeigt das Symbol an und das Fahrrad wechselt mit einer Geschwindigkeit von 6 km/h in den Gehhilfemodus. Lassen Sie die Taste "-" los, das Symbol verschwindet aus dem Display und das Fahrrad beendet den Gehhilfemodus.

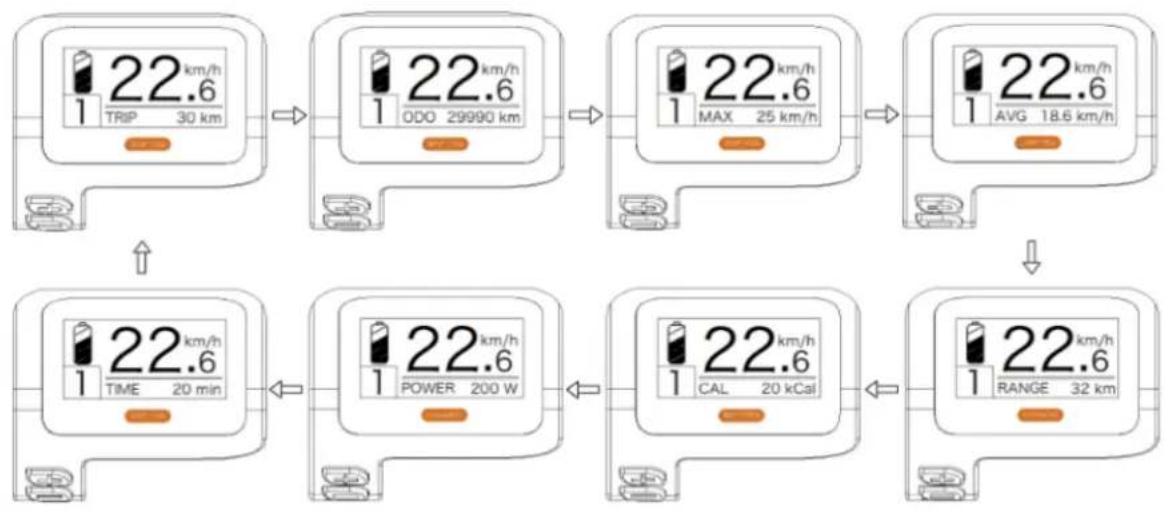

- Funktionsanzeigen der verschiedenen Modi

Das Standardmenü ist "TRIP" (einfache Strecke) und kann abwechselnd als "TRIP" (einfache Strecke) → "ODO" (Gesamtstrecke) → "MAX" (Höchstgeschwindigkeit) → "AVG"

(Durchschnittsgeschwindigkeit) → "RANGE" (verbleibende Strecke) → "CALORIES/CAL" (KCal) → "POWER" (Ausgangsleistung) → "TIME" (Fahrzeit) → "TRIP" (einfache Strecke) umgeschaltet werden.

• Anzeige des Batterieladestatus

75%-100%

Batterieladeleitungen	Zustand der Ladung	Diagramm-Symbol
5	75%-100%
4	50%-75%
3	30%-50%
2	10%-30%
1	5%-10%
	<5%

• FUNKTIONSEINSTELLUNG

Halten Sie die Tasten "+" und "-" gleichzeitig gedrückt, um das Menü ("Anzeigeeinstellung", "Informationen", "EXIT") aufzurufen.

Drücken Sie die Tasten "+" oder "-", um "Anzeigeeinstellung", "Information" oder "EXIT" auszuwählen, und drücken Sie dann zur Bestätigung kurz die "Power"-Taste.

1) Display-Einstellung

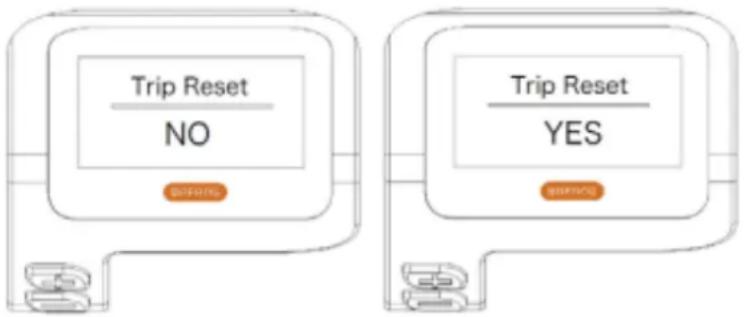

- Zurücksetzen des Kilometerstandes einer einzelnen Fahrt

Rufen Sie das Menü "Anzeigeeinstellung" auf und drücken Sie kurz die Tasten "+" oder "-", um "TRIP Reset" auszuwählen, und drücken Sie kurz die "Power"-Taste.

Drücken Sie danach kurz die Tasten "+" oder "-", um "NO"/"YES" auszuwählen ("YES" bedeutet Zurücksetzen, "NO" bedeutet kein Zurücksetzen).

Drücken Sie kurz die "Power"-Taste, um die Einstellung zu speichern und zum "TRIP Reset" zurückzukehren.

Halten Sie "+" und "-" gleichzeitig gedrückt, um zu speichern und zum Startbildschirm zurückzukehren, oder wählen Sie "BACK" → "EXIT", um zum Startbildschirm zurückzukehren (Hinweis: Halten Sie nach der Einstellung die Tasten "+" und "-" gleichzeitig gedrückt, um die Einstellung zu speichern und zum Startbildschirm zurückzukehren).

Wenn Sie die Entfernung einer einzelnen Fahrt zurücksetzen, setzen Sie gleichzeitig auch die Fahrzeit, die Durchschnittsgeschwindigkeit und die Höchstgeschwindigkeit zurück.

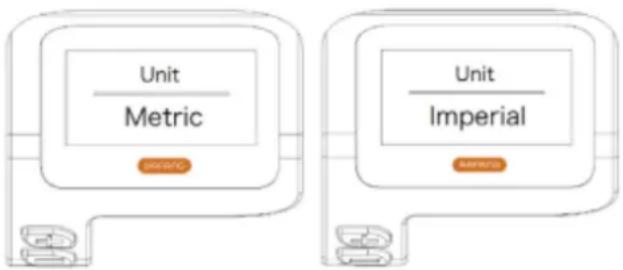

- Änderung der Maßeinheiten zwischen metrisch und imperial

Rufen Sie das Menü "Anzeigeeinstellung" auf und drücken Sie kurz die Tasten "+" oder "-", um "Unit" auszuwählen, und drücken Sie dann zur Bestätigung kurz die "Power"-Taste.

Drücken Sie kurz die Tasten "+" oder "-", um "Metrisch" / "Imperial" auszuwählen, und drücken Sie dann kurz die "Power"-Taste, um die Einstellung zu speichern und zu "Einheit" zurückzukehren.

Halten Sie die Tasten "+" und "-" gleichzeitig gedrückt, um den Startbildschirm zu verlassen, oder wählen Sie "BACK" → "EXIT", um den Startbildschirm zu verlassen. (Hinweis: Wenn Sie das metrische System auswählen, sind alle Informationen metrisch; wenn Sie das imperiale System auswählen,

werden alle Informationen im imperialen Format angezeigt.)

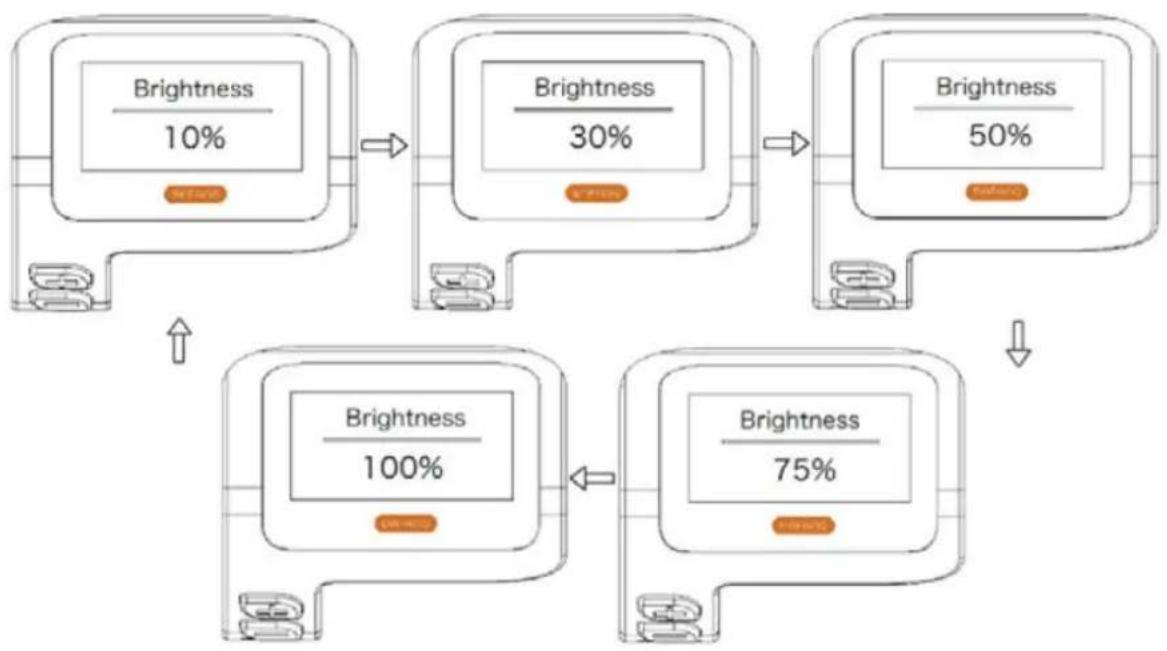

- Einstellung der Hintergrundbeleuchtung

Rufen Sie den Bildschirm "Anzeigeeinstellungen" auf und drücken Sie kurz die Tasten "+" oder "-", um "Helligkeit" auszuwählen, und drücken Sie dann zur Bestätigung kurz die Ein-/Aus-Taste.

Drücken Sie kurz die Tasten "+" oder "-", um "100%" / "75%" / "50%" / "30%" / "10%" auszuwählen.

Drücken Sie nach der Auswahl kurz die "Power"-Taste, um die Einstellung zu speichern und zum Bildschirm "Helligkeit" zurückzukehren.

Halten Sie die Tasten "+" und "-" gleichzeitig gedrückt, um zum Startbildschirm zurückzukehren, oder wählen Sie "BACK" → "EXIT", um zum Startbildschirm zurückzukehren.

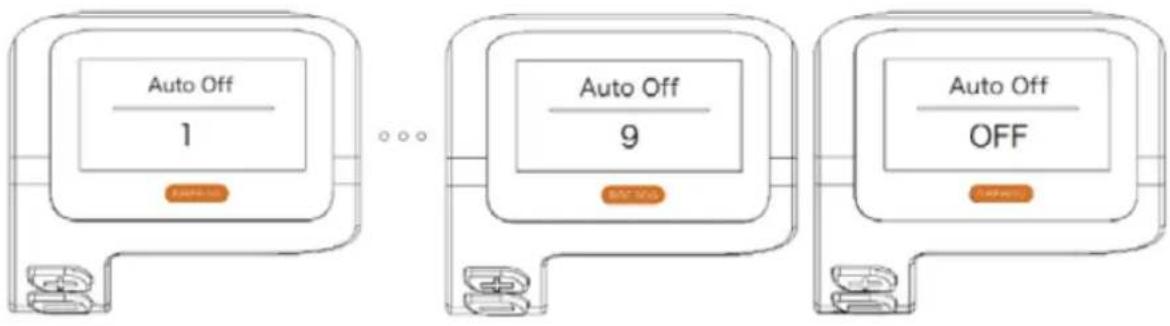

• Einstellen der "Auto-Off"-Zeit

Rufen Sie den Bildschirm "Anzeigeeinstellungen" auf und drücken Sie kurz die Tasten "+" oder "-", um "Auto Off" auszuwählen, und drücken Sie dann kurz die "Power"-Taste, um Ihre Auswahl zu bestätigen. Drücken Sie kurz die Tasten "+" oder "-", um "OFF" / "9" / "8" / "7" / "6" / "5" / "4" / "3" / "2" / "1" auszuwählen.

Drücken Sie nach der Auswahl kurz die "Power"-Taste, um die Einstellung zu speichern und zum Bildschirm "Auto Off" zurückzukehren.

Halten Sie die Tasten "+" und "-" gleichzeitig gedrückt, um zum Startbildschirm zurückzukehren, oder wählen Sie "BACK" → "EXIT", um zum Startbildschirm zurückzukehren.

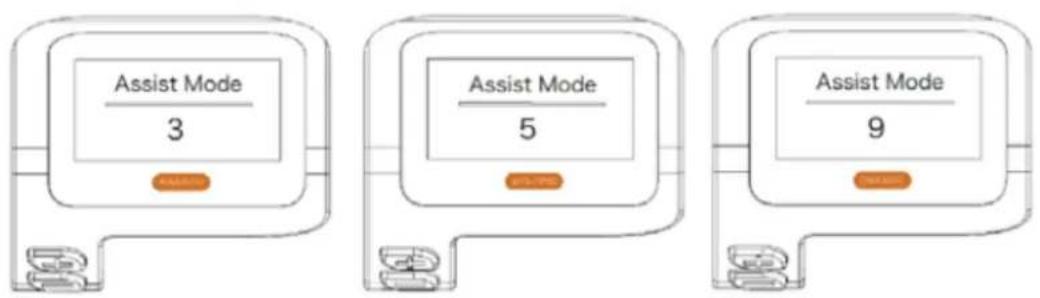

- Einstellen des elektrischen Unterstützungsmodus

Rufen Sie den Bildschirm "Anzeigeeinstellung" auf und drücken Sie kurz die Tasten "+" oder "-", um "Unterstützungsmodus" auszuwählen, und drücken Sie dann kurz die "Power"-Taste, um die Einstellung zu bestätigen. Drücken Sie nach der Einstellung kurz "+" oder "-", um "3"/"5"/"9" auszuwählen, und drücken Sie dann kurz die "Power"-Taste, um die Einstellung zu speichern und in den "Assist"-Modus zurückzukehren. Halten Sie die Tasten "+" und "-" gedrückt, um zum Startbildschirm zurückzukehren, oder wählen Sie "BACK" → "EXIT", um zum Startbildschirm zurückzukehren.

Die Standardebene für die Anzeige ist Ebene 5.

DEFINIEREN DES FEHLERCODES

Wenn ein Fehler erkannt wird, wird das Symbol angezeigt

Überprüfen Sie die Controller-Verbindung

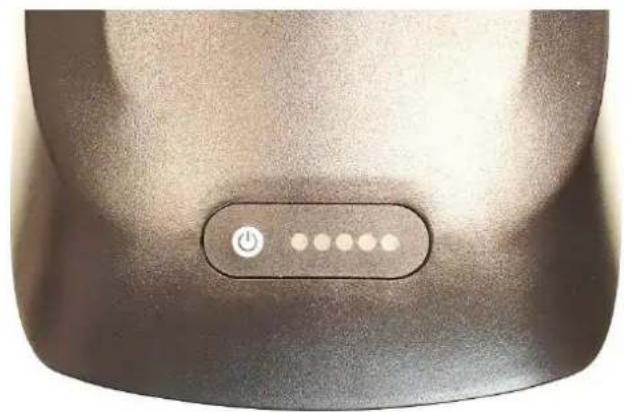

Ablesen des Ladezustands der Batterie

Um den Ladezustand der Batterie abzulesen, drücken Sie einmal auf die Ladetaste auf der Oberseite der Batterie.

Die 5 LEDs leuchten auf, um den Ladestatus anzuzeigen, und erlöschen dann nach 4 Sekunden.

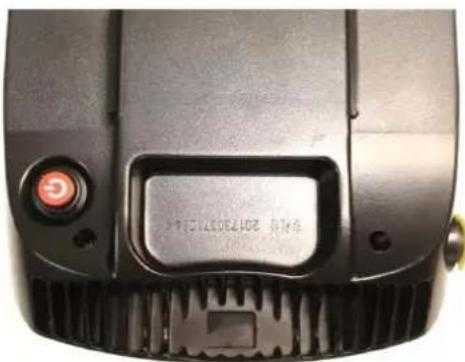

Ein- und Ausschalten des Akkus

Um den Akku einzuschalten, drücken Sie die rote ON/OFF-Taste, die sich unten auf der Rückseite des Akkus befindet. Drücken Sie ihn erneut, um ihn auszuschalten. Wenn der Akku ausgeschaltet ist, liefert er keinen Strom mehr an das Fahrrad, die Akkuanzeige bleibt jedoch aktiv.

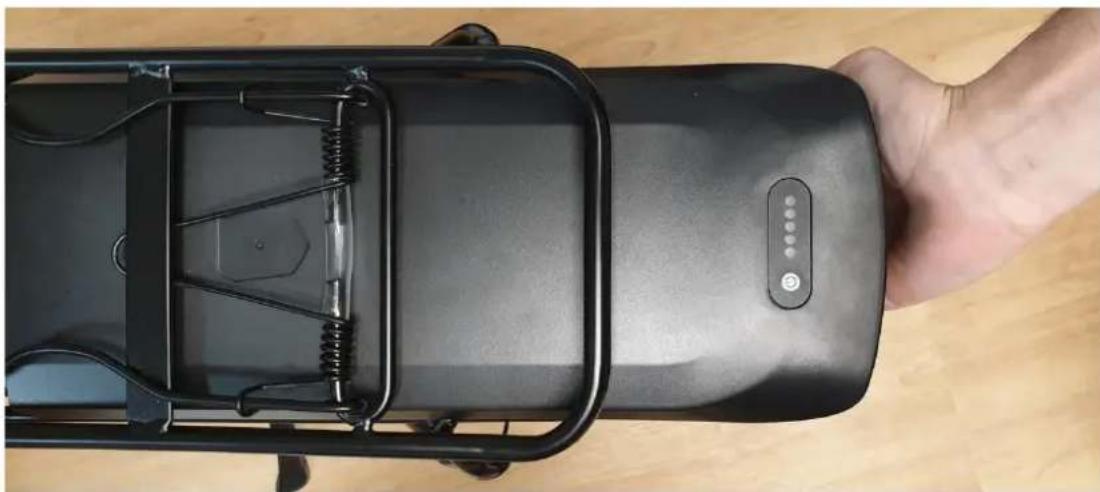

Einsetzen/Entfernen des Akkus

Bei Elektrofahrrädern befindet sich der Akku auf dem hinteren Gepäckträger; er ist direkt mit dem vorderen Steuergerät verbunden.

N.B.: Vergewissern Sie sich, dass der Schalter auf "Aus" steht, bevor Sie die Batterie anfassen.

Um die Batterie einzubauen, schieben Sie den Batterieblock waagerecht entlang der Schiene, prüfen Sie mit einem Perimeter, ob er richtig positioniert ist, und verriegeln Sie ihn dann.

Zum Verriegeln stecken Sie den Schlüssel in das Schloss und drehen ihn eine halbe Umdrehung im Uhrzeigersinn (Batterie und Kofferraum geschlossen). Zum Entriegeln drehen Sie den Schlüssel eine halbe Umdrehung gegen den Uhrzeigersinn.

N.B.: Bitte denken Sie daran, den Schlüssel abzuziehen und sicher zu verwahren, nachdem Sie die Batterie vom Gepäckträger entfernt haben!

Verwendung des Akkuladegeräts

Bevor Sie den Akku aufladen, lesen Sie bitte die Bedienungsanleitung und das Ladegeräthandbuch, falls diese mit dem Fahrrad geliefert werden. Bitte beachten Sie auch beim Ladegerät folgende Punkte:

- Beachten Sie die Anweisungen auf dem Etikett des Ladegeräts. - Benutzen Sie dieses Ladegerät nicht in der Nähe von explosiven Gasen oder ätzenden Substanzen.

- Schütteln Sie das Ladegerät nicht, setzen Sie es keinen Stößen aus und lassen Sie es nicht fallen.

• Schützen Sie das Ladegerät bei Verwendung in Innenräumen stets vor Regen und Feuchtigkeit.

• Die Temperaturtoleranz dieses Ladegeräts liegt zwischen 0 und +40 °C.

- Es ist verboten, das Ladegerät zu zerlegen; überlassen Sie das Gerät im Falle von Problemen einem qualifizierten Reparaturbetrieb.

- Um Ausfälle zu vermeiden, verwenden Sie ausschließlich das mit dem Elektrofahrrad mitgelieferte Ladegerät. Beachten Sie, dass die Nichteinhaltung dieser Verpflichtung zum Erlöschen der Garantie führt.

- Beim Laden sollten Akku und Ladegerät mindestens 10 cm von der Wand entfernt sein und sich an einem trockenen und belüfteten Ort befinden. Bringen Sie während des Gebrauchs keine Gegenstände in direkten Kontakt mit dem Ladegerät.

• Berühren Sie das Ladegerät während des Ladevorgangs nicht zu lange (Gefahr oberflächlicher Verbrennungen).
• Stellen Sie das Ladegerät an einem stabilen Ort auf.
• Decken Sie das Ladegerät nicht ab, da es sonst während des Ladevorgangs zu einer Überhitzung kommen kann. • Tauchen Sie das Produkt nicht ein.
• Vermeiden Sie beim Aufladen des Akkus jeglichen Kontakt mit Wasser. Berühren Sie das Ladegerät nicht mit nassen Händen.
• Benutzen Sie das Ladegerät nicht mit beschädigten Netzkabeln oder Steckern. Stellen Sie sicher, dass der Stecker des Ladegeräts ordnungsgemäß mit dem Ladefach verbunden ist.
• Schließen Sie die Ladekontakte nicht mit einem Metallgegenstand kurz.
• Trennen Sie die Stromversorgung, bevor Sie die Kabel in die Batterie einführen oder abklemmen.
• Dieses Batterieladegerät wurde zum Laden von Lithiumbatterien entwickelt. Laden Sie nicht den falschen Akkutyp. Verwenden Sie es nicht mit einer nicht wiederaufladbaren Batterie.
• Das Gerät darf von Kindern ab 8 Jahren und von Personen mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt werden oder wenn sie bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Außerhalb der Reichweite von Kindern aufbewahren; dieses Produkt ist kein Spielzeug.
• Das externe Flexkabel dieses Produkts kann nicht ersetzt werden; wenn das Kabel beschädigt ist, empfiehlt es sich, es zu entsorgen.
• Geben Sie das Produkt am Ende seiner Lebensdauer an eine Abfallentsorgungsstelle ab.

Ladevorgang

Wenn ein Stromanschluss am Fahrrad vorhanden ist, ist es möglich, den Akku direkt am Fahrrad aufzuladen, ohne ihn abzunehmen. Die Ladebuchse ist mit einer Kunststoffkappe abgedeckt. Öffnen Sie diese einfach, um den Akku direkt aufzuladen.

Die Entfernung des Akkus kann sich als nützlich erweisen, wenn Sie das Fahrrad nicht abstellen können oder wenn Sie sich nicht in der Nähe einer Steckdose befinden.

Hinweis: Der Akku muss an einem belüfteten Ort aufgeladen werden.

Bitte laden Sie den Fahrradakku auf, indem Sie diese Anweisungen befolgen:

• Der Akku kann über eine normale Steckdose aufgeladen werden. Eine Betätigung des Schalters ist nicht erforderlich.
• Stecken Sie den Stecker des Ladegeräts in den Akku und stecken Sie das Netzkabel des Ladegeräts in eine nahegelegene Steckdose.
• Während des Ladevorgangs leuchtet die LED am Ladegerät rot, wenn es ordnungsgemäß funktioniert. Wenn es grün wird, bedeutet dies, dass der Akku aufgeladen wurde.
• Um den Ladevorgang abzuschließen, müssen Sie den Netzstecker und dann den mit der Batterie verbundenen Stecker abziehen. Schließen Sie abschließend den Deckel des Batteriefachs.

Autonomie des Akkus

Dieses Elektrofahrrad ist mit einem hochwertigen Li-Ionen-Akku ausgestattet. Li-Ionen-Akkus verfügen über eine Aufladung ohne Memory-Effekt und einen weiten Toleranzbereich von -10 bis +40 °C.

Um eine maximale Batterielebensdauer zu gewährleisten und sie vor Ausfällen zu schützen, befolgen Sie bitte die nachstehenden Nutzungs- und Wartungsanweisungen.

Wartung des Akkus

Es wird empfohlen, den Akku nach dem Aufladen 20 bis 30 Minuten ruhen zu lassen, bevor Sie ihn verwenden.

Die Akkulaufzeit hängt von verschiedenen Nutzungsfaktoren ab:

• Die Wahl der Unterstützungsmodalität • Das Gewicht des Radfahrers • Die Höhe der Straße • Reifendruck • Der Wind • Die Tretkraft • Der Beginn und die Häufigkeit von Pausen • Die Außentemperatur

Warnungen und Vorsichtsmaßnahmen

Es wird empfohlen, die Akkus regelmäßig oder nach jedem Gebrauch aufzuladen. Bei diesen Akkus gibt es keinen Memory-Effekt. Um die Lebensdauer zu maximieren, empfehlen wir:

• Vermeiden Sie heiße Umgebungen (ideale Ladetemperatur 20°C)
• Lassen Sie den Akku nach der Fahrt 30 Minuten lang abkühlen

Vorsichtsmaßnahmen für die Verwendung:

- Verwenden Sie den Akku nur für dieses Fahrrad.

• Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte Ladegerät.
• Laden Sie den Akku nur an einem gut belüfteten Ort auf.
• Setzen Sie den Akku keinen Wärmequellen aus und laden Sie ihn nicht in der Sonne.
• Zerlegen oder modifizieren Sie das Gehäuse und den im Gehäuse enthaltenen Akku nicht.
• Verbinden Sie die (+) und (-) Pole der Batterie nicht mit einem Metallgegenstand.
• Verschütten Sie keine Flüssigkeit auf der Batterie.
• Benutzen Sie keinen beschädigten Akku.
• Laden Sie den Akku nicht weiter auf, wenn der Ladevorgang nach Ablauf der theoretischen Ladezeit nicht abgeschlossen ist.
• Verwenden Sie den Akku nicht, wenn er einen seltsamen Geruch verströmt, ungewöhnlich warm wird oder der Verdacht besteht, dass er abnormal ist.
• Lassen Sie die Batterie nicht in der Reichweite von Kindern.
• Laden Sie den Akku vor einer längeren Lagerung auf und führen Sie den gleichen Vorgang nach der Lagerung durch.

Batterielebensdauer

Die Akkuleistung kann durch Abnutzung nach vielen Aufladungen beeinträchtigt werden. Dies hängt davon ab, wie das Fahrrad mit Tretunterstützung verwendet wird.

Bringen Sie gebrauchte Batterien zu Ihrem Geschäft oder zu spezialisierten Entsorgungsstellen. Werfen Sie entladene Batterien auf keinen Fall in die Natur.

Wartung des Schlagzeugs

Um eine maximale Lebensdauer der Batterie zu gewährleisten und sie vor Ausfällen zu schützen, befolgen Sie bitte die folgenden Anweisungen: Anweisungen zur Nutzung und Wartung:

Wenn Sie bemerken, dass die Ladung des Akkus auf 10 % sinkt, muss er bald wieder aufgeladen werden.

EMPFEHLUNG: Wenn das Fahrrad über einen bestimmten Zeitraum nicht häufig genutzt wird, sollte es jeden Monat aufgeladen werden. Das Batteriegehäuse muss an einem trockenen, sicheren Ort bei einer Temperatur zwischen 5° und 35°C gelagert werden.

Ich benachrichtige:

• Die Batterielebensdauer kann sich bei längerer Lagerung ohne regelmäßiges Aufladen wie oben erwähnt verkürzen.
• Verwenden Sie kein Metall, um zwei Batteriepole direkt zu verbinden, da dies zu einem Kurzschluss führen kann.
• Platzieren Sie die Batterie niemals in der Nähe eines Kamins oder einer anderen Wärmequelle.
• Schütteln Sie den Akku nicht, vermeiden Sie Stöße und Stürze.
• Wenn der Akku aus dem Fahrrad entfernt wird, bewahren Sie ihn außerhalb der Reichweite von Kindern auf, um Unfälle zu vermeiden.
• Es ist verboten, die Batterie zu öffnen.

Verwendung und Wartung des Elektromotors

Unsere Fahrräder mit Tretunterstützung sind so programmiert, dass die elektrische Unterstützung nach einer halben Pedalumdrehung startet.

Benutzen Sie das Fahrrad nicht an überschwemmten Orten oder bei Sturm. Tauchen Sie die elektrischen Komponenten nicht in Wasser, um Schäden zu vermeiden. Vermeiden Sie Stöße gegen den Motor, die ihn beschädigen könnten.

Wartung des Steuergerätes

Es ist sehr wichtig, den Controller entsprechend den folgenden Anweisungen zu pflegen:

- Schützen Sie den Controller vor eindringendem Wasser und tauchen Sie ihn niemals in Wasser ein.

Hinweise: Wenn Sie den Verdacht haben, dass Wasser in das Fach gelangt ist, schalten Sie den Akku sofort aus und fahren Sie ohne Hilfe fort. Ein Neustart ist möglich, sobald der Controller getrocknet ist.

- Schütteln Sie den Controller nicht und setzen Sie ihn keinen Stößen oder Stürzen aus.

Hinweis: Öffnen Sie nicht das Gehäuse des Controllers. Jeder Versuch, das Gehäuse des Controllers zu öffnen, es zu verändern oder anzupassen, führt zum Erlöschen der Garantie. Bitte beauftragen Sie Ihren Händler oder Fachmann mit der Durchführung der Reparaturen.

Jede Änderung der Parameter des elektrischen Managementsystems, insbesondere die Änderung der Geschwindigkeitsbegrenzung, ist ausdrücklich verboten und führt zum Erlöschen der Fahrradgarantie.

Hauptdatenblatt

Maximalgewicht: Radfahrer + Ladung + Fahrrad		130kg
Höchstgeschwindigkeit mit Unterstützung		25 km/h
Autonomie		Ca. 50 - 80 km
Motorisierung	Leistung maximal	250 W
	Stromspannung	36V
	Maximaler Lärm während die Verwendung	< 70 dB
Schlagzeug	Kerl	Lithium- Ionen
	Stromspannung	36V
	Kapazität	13 Ah
	Gewicht	3 kg
	Ladezeit	6-8 Std
	Anzahl der Zyklen	500 Zyklen
Ladegerät	Eingangsspannung	100–240 V
	Ausgangsspannung	36V
Gesamtgewicht des Fahrrads		25 kg
Fahrradgröße		28"
Reifen-/Radgröße		700x40
Benutzergröße		165 - 190

Nach dem Verkauf

Komponenten Verschleiß unterliegen

Die verschiedenen Verschleißteile sind Standardartikel. Ersetzen Sie verschlissene und/oder auszutauschende Teile immer durch identische Komponenten, die auf dem Markt oder bei Ihrem Händler erhältlich sind.

Grundlegende Fehlerbehebung

Versuchen Sie nicht, auf eine elektrische Komponente zuzugreifen oder sie selbst zu reparieren. Kontaktieren Sie den nächstgelegenen Spezialisten zur Inspektion durch eine qualifizierte Person.

Die folgenden Informationen sind rein informativ und stellen keine Anweisungen dar, die dem Radfahrer bei Reparaturen helfen sollen. Jeder genannte Reparaturablauf muss von einem kompetenten Fachmann durchgeführt werden, der sich mit Sicherheitsfragen und elektrischer Wartung auskennt.

Beschreibung des Problems	Mögliche Ursachen	Auflösung
Nach dem Einschalten des Akkus unterstützt der Motor das Treten nicht.	1) Das Motorkabel (abgedichtete Verbindungsstelle) ist falsch angeschlossen2) Der Bremshebel kehrte nicht ordnungsgemäß in die Normalposition zurück, wodurch der Schalter ausgeschaltet wurde.3) Die Batteriesicherung ist durchgebrannt4) Der Geschwindigkeitssensor ist zu weit von der Magnetscheibe auf der BB-Achse entfernt5) Die Verbindung zwischen Sensor und Controller ist nicht zustande gekommen oder es liegt ein Fehlkontakt vor.	Überprüfen Sie zunächst, ob der Akku geladen ist. Wenn nicht, laden Sie es neu.1) Überprüfen Sie, dass die Verbindung keine Probleme aufweist2) Bringen Sie den Bremshebel vorsichtig in seine normale Position zurück, ohne zu bremsen3) Öffnen Sie den oberen Teil des Batterieblocks und überprüfen Sie den Zustand der Sicherung. Wenn es geschmolzen ist, wenden Sie sich an Ihren Händler oder einen autorisierten Fachmann, um es auszutauschen.4) Stellen Sie den Abstand zwischen Sensor und Magnetband so ein, dass er 3 mm nicht überschreitet.5) Stellen Sie sicher, dass Controller und Sensor richtig angeschlossen sind.
Die Akkulaufzeit nimmt ab (Hinweis: Die Batterieleistung hängt direkt vom Gewicht des Radfahrers, des Gepäcks, der Windstärke, der Straßenart und dem ständigen Bremsen ab.)	1) Die Ladezeit reicht nicht aus2) Die Umgebungstemperatur ist zu niedrig und beeinträchtigt den Batteriebetrieb3) Hügel oder Gegenwind sind häufig und die Straßen sind in schlechtem Zustand4) Der Reifendruck reicht nicht aus (erneut aufpumpen)5) Häufiges Herunterfahren und Neustarten6) Der Akku wurde längere Zeit ohne Aufladen gelagert.	1) Bitte laden Sie den Akku gemäß den Anweisungen (Kapitel 7.3) auf.2) Im Winter oder bei Temperaturen unter 0°C muss die Batterie im Innenbereich gelagert werden3) Dies ist eine normale Ursache und das Problem wird behoben, wenn sich die Bedingungen verbessern4) Pumpen Sie die Reifen auf einen Druck von 3,1 bar auf5) Das Problem wird durch eine Verbesserung der Nutzungsbedingungen gelöst6) Führen Sie eine regelmäßige Aufladung gemäß der Bedienungsanleitung durch. Wenn Sie das Problem nicht lösen können, wenden Sie sich an Ihren Händler oder einen qualifizierten Fachmann.
Nach dem Anschließen des Ladegeräts leuchten die Lade-LEDs nicht.	1) Problem mit der Steckdose2) Falscher Kontakt zwischen der Eingangsbuchse des Batterieladegeräts und der Steckdose.3) Die Temperatur ist zu niedrig.	1) Überprüfen und reparieren Sie die Steckdose2) Überprüfen Sie die Steckdose und stecken Sie sie vollständig ein3) Führen Sie den internen Ladevorgang durchWenn die oben genannten Lösungen keine Wirkung zeigen, wenden Sie sich bitte an Ihren Händler oder einen qualifizierten Fachmann.
Nach einer Ladezeit von mehr als 4/5 Stunden leuchtet die Lade-LED immer noch rot.(Hinweis: Es ist sehr wichtig, den Akku gemäß den Anweisungen aufzuladen, um eine Beschädigung des Materials zu vermeiden.)	1) Die Umgebungstemperatur beträgt mindestens 40 °C2) die Umgebungstemperatur ist gleich oder niedriger als 0 °C3) Das Fahrrad wurde nach dem Gebrauch nicht aufgeladen, wodurch es übermäßig entladen wurde4) Die Ausgangsspannung ist zu niedrig, um die Batterie aufladen zu können.	1) Laden Sie den Akku bei einer Temperatur unter 40 °C und gemäß den Anweisungen auf2) Laden Sie den Akku in Innenräumen und gemäß den Anweisungen auf3) Warten Sie den Akku ordnungsgemäß, um zu verhindern, dass er zu lange aufgeladen wird4) Nicht bei einer Spannung unter 100 V aufladen.Wenn die oben genannten Lösungen keine Wirkung zeigen, wenden Sie sich bitte an Ihren Händler oder einen qualifizierten Fachmann
LCD Bildschirm:Die Geschwindigkeit wird nicht auf dem LCD-Bildschirm angezeigt.	Die Magnetperle an der Radspeiche ist zu weit vom Sensor entfernt (hinter dem Rahmen oder der Vordergabel angebracht), sodass der Sensor kein Signal empfängt, wenn sich das Rad dreht.	Überprüfen Sie den Abstand zwischen der Magnetkugel und dem Sensor und stellen Sie sicher, dass er 5 mm nicht überschreitet.

Fehlerbehebung beim Ladegerät:

• Das rote Licht funktioniert beim Laden nicht: Überprüfen Sie, ob die Anschlüsse richtig angeschlossen sind. Prüfen Sie, ob die Normalspannung plötzlich überschritten wurde; In diesem Fall überprüfen Sie bitte das Ladegerät auf Reparatur. Wenn das oben Gesagte zutrifft, ist die Batterie definitiv defekt.
• Das rote Licht wird nicht grün: Schalten Sie den Strom aus, schließen Sie dann nach 5 Sekunden den Sektorstrom an und fahren Sie mit dem Laden fort. Lädt der Akku nicht mehr, ist er definitiv defekt.
• Das rosa Licht wird sofort grün: Überprüfen Sie, ob der Akku vollständig aufgeladen ist. Wenn nicht, ist der Akku oder das Ladegerät defekt.

BK-CD04E Komponenten

Multifunktionsanzeige:

BK-CD04E Komponenten

Multifunktionsanzeige:
