Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.

Sicherheitshinweise

WICHTIG – BITTE AUFMERKSAM LESEN: Es ist wichtig, dass jeder Bediener sämtliche Abschnitte dieses werkzeugtechnischen Datenhandbuchs und die mit diesem Werkzeug gelieferte gesonderte Sicherheits- und Bedienungsanleitung lesen und verstehen. Ansonsten besteht für Sie und andere im Arbeitsbereich die Gefahr schwerer Verletzungen.

⚠️ ACHTUNG! Es sollte ein Augenschutz gemäß 89/686/EEC und mindestens lt. Definition in EN166 getragen werden. Bei der Wahl der persönlichen Schutzausrüstung sind jedoch auch sämtliche Aspekte der von Bedienern geleisteten Arbeit, Umgebung und sonstiger benutzter Maschinentypen zu berücksichtigen. Hinweis: Schutzbrillen ohne seitlichen Schutz oder ein Gesichtsschutz allein stellen keinen ausreichenden Schutz dar.

⚠️ ACHTUNG! So vermeiden Sie Unfallverletzungen:

• Niemals die Hände oder andere Körperteile in den Auswurfbereich des Gerätes halten.
• Das geladene oder nicht geladene Gerät niemals gegen sich selbst oder andere richten.
• Niemals mit dem Heftgerät Unfug treiben.
• Nur den im Lieferumfang dieses Werkzeugs enthaltenen Hammer verwenden. Um die Gefahr von Verletzungen zu vermeiden, sollte mit diesem Gerät nur von DEWALT empfohlenes Zubehör verwendet werden.
  • Das Heftgerät immer mit Vorsicht behandeln.
• Das DEWALT Werkzeug sollte ausschließlich zum angegebenen Zweck verwendet werden: Verlegen von Massivholzböden. Diese Werkzeuge sind ausschließlich zur Verbindung von Holzmaterial vorgesehen.
• Lesen Sie vor Gebrauch des Werkzeugs bitte die Hinweise zu Sicherheit und Betrieb in der zusätzlichen Anleitung.

- Bei Verwendung dieses Werkzeugs können Funken entstehen und zur Zündquelle für brennbare Kraftstoffe und Gase werden.

WICHTIG! Gerätbedienung:

- Die in diesem Handbuch beschriebenen Bodenlegergeräte verwenden für DEWALT Bodenlegergeräte spezifische Auslöse- und Bedienungsarten. Daher sind anstatt der im Sicherheits- und Bedienungshandbuch enthaltenen, die folgenden Anleitungen zu befolgen. Lesen Sie trotzdem neben allen in diesem Handbuch enthaltenen Anweisungen auch die des SICHERHEITS- UND BEDIENUNGSHANDBUCHS gründlich und aufmerksam durch, um ein sicheres Bedienen des Geräts zu gewährleisten.

Betriebsanweisungen

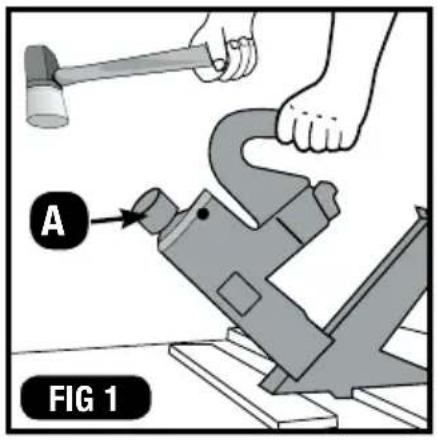

BEDIENUNG DES GERÄTS (Abb. 1)

1) Positionieren Sie den Bodenbelag entsprechend der Anweisungen des Bodenbelagherstellers.
2) Stellen Sie das Gerät so auf den Fußbodenbelag, dass sich die Führschiene über der Zunge befindet und fest an der Vorderseite des Fußbodenbelags anliegt.
3) Vergewissern Sie sich, dass der Plastikfuß fest auf der Oberfläche des Fußodenbelags aufliegt. Schlagen Sie die Gummiseite des Hammers gegen das obere Ende des Kolben (Abb. 1A).

RATSCHENMODUS

Der DMF1550-XJ verfügt über zwei Betriebsmodi: mit und ohne Knarrenmechanismus. Zum verstellen der Eintriebsart:

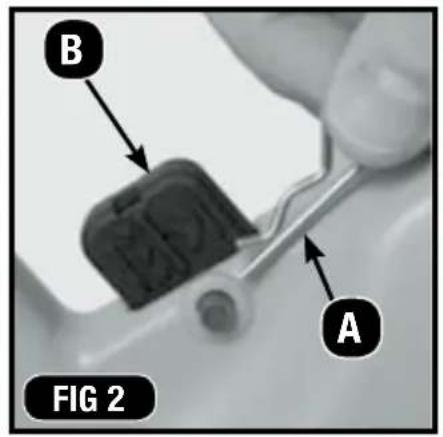

1. Entfernen Sie den Haltepin (Abb. 2A) und den Zusatzpin. (Abb. 3A)
2. Stellen Sie den Knarrenmechanismusschalter auf die gewünschte Position. (Abb. 2B & 3B):

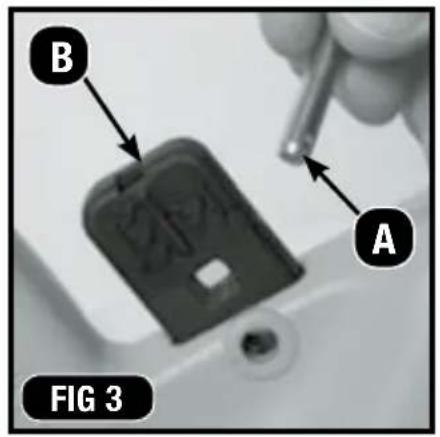

3. Für Knarrenmechanismusbetrieb (Mehrfachschläge) den Schalter auf die in Abb. 2B gezeigte Position stellen.

DEUTSCH

• Ohne Knarrenmechanismus (Einzelschlag) den Schalter auf die in Abb. 3B gezeigte Position stellen.
• Am Ende erst den Bügelpin und anschließend den Splint wieder einsetzen.

Bei eingeschaltetem Knarrenmechanismusmodus können Mehrfachschläge auf den Kolben ausgeführt werden, wenn das Befestigungselement nicht völlig eingerastet ist. Wenn der Kolben nicht komplett in die Ausgangsposition zurückkehrt, so bedeutet das, dass das Befestigungselement nicht komplett eingetrieben ist. Wenn dies passiert, die Gummiseite des Hammers erneut gegen den metallenen Kolbenkopf schlagen. Sobald der Nagel komplett eingetrieben ist, veranlasst der Knarrenmechanismus das automatische Zurückgehen des Kolbens.

Hinweis: Da es sich um ein manuelles Werkzeug handelt, muss bei Benutzung des DMF1550-XJ ausreichend Kraft aufgebracht werden, um die einzelnen Befestigungselemente mit nur einem Hammerschlag komplett einzutreiben und zu versenken. Dasselbe Befestigungselement nicht mehr als einmal verwenden.

Hinweis: Schlagen Sie niemals mit der Metallseite des Hammers gegen den Kolben.

LADEN DES GERÄTS (Fig. 4)

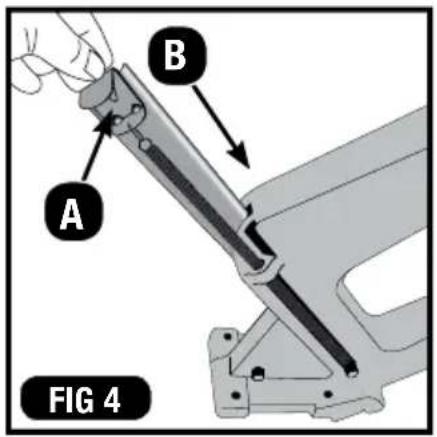

1. Entriegeln Sie die Druckfederklemme und entfernen Sie die Druckschiene (Abb. 4A).
2. Führen Sie die Klammern in den Führungskanal ein.
3. Führen Sie das abgerundete Ende der Druckschiene in den Kanal, um die Klammern festzuhalten.
4. Haken Sie die Druckfederklemme in der Kerbe auf der Druckschiene ein. Damit Klammernzufuhr reibungslos ablaufen kann, kontrollieren Sie bitte, dass die Druckschiene fest sitzt (Abb. 4B).

Hinweis: Benutzen Sie nur Befestigungsmaterialien, die von DEWALT für das Verwenden mit DEWALTgeräten empfohlen wurden oder solche, die den technischen Bedingungen DEWALTs entsprechen.

GERÄTEWARTUNG

VORSICHT: Druckfeder (Kraftschlussfeder). Seien Sie vorsichtig, wenn Sie mit der Federneinheit arbeiten. Die Feder ist um eine Laufrolle gewickelt, jedoch nicht an ihr befestigt. Wenn die Feder über deren Länge auseinander gezogen wird, löst sich das Ende der Feder von der Laufrolle und die Feder wird zurückschnappen, was dazu führen kann, dass Ihre Hand eingeklemmt wird. Die Ränder der Feder sind sehr scharf und man kann sich daran schneiden. Achten Sie auch darauf, dass keine bleibenden Knicke in die Feder kommen, da dies die Kraft der Feder vermindert.

Hinweis: Zur Wartung des Werkzeugs sollten nur von DEWALT empfohlene Ersatzteile verwendet werden.

HAMMERWARTUNG

Im Laufe der Zeit kann es vorkommen, dass der Gummikopf des Hammers sich abnutzt bzw. rissig wird oder Teile absplittern. Das bedeutet, dass der Gummikopf ausgewechselt werden muss.

Zum Entfernen des alten Gummikopfes:

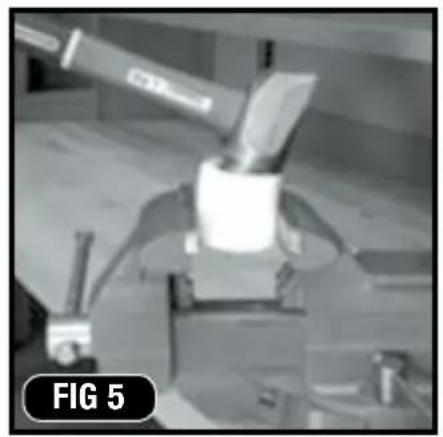

1. Den Gummikopf in einen Schraubstock spannen. (Abb. 5)
2. Am Griff nach oben ziehen, bis Gummikopf vom Stahlschaft getrennt wird.
   Zum Befestigen eines neuen Gummikopfes am Hammer empfehlen wir, dies in einer Werkstatt mithilfe einer Dornpresse auszuführen zu lassen. Wenn Sie dies jedoch manuell ausführen müssen, dann folgen Sie den nachstehenden Anweisungen:
3. Den Hammerkopf in einen Schraubstock spannen. (Abb. 6)
4. Setzen Sie die Gummikappe leicht schräg auf den Stahlschaft und drücken Sie diese mit drehenden Bewegungen nach unten, bis die Rille des Gummikopfes komplett über den Rand des Stahlschafts gestülpt ist.
5. Anschließend den Hammer aus dem Schraubstock lösen und gegen eine feste Oberfläche schlagen, damit der Gummikopf richtig auf dem Hammer sitzt.

KORREKTE POSITIONIERUNG DER BEFESTIGUNGSELEMENTE

Es kann nötig sein, trotzdem einige Einstellungen wie folgt anzupassen, um die korrekte Eintreibtiefe zu erreichen:

Abb. 7A

Befestigungsmittel über Feder

- Mit dem Hammer aufgewendete Kraft erhöhen.

Abb. 7B

Befestigungsmittel vergraben

- Mit dem Hammer aufgewendete Kraft verringern.

Abb. 7C

Befestigungsmittel knapp unter der Oberfläche

- Korrekte Kraft wird verwendet.

Wichtig: Führen Sie immer zuerst einen Test auf einem Probestück des zu verwendenden Belags aus.

BESEITIGUNG VON BLOCKADEN

1. Entriegeln Sie die Druckfederklemme und entfernen Sie die Druckschiene. (Abb. 4A)
2. Nehmen Sie alle Befestigungselemente aus dem Magazin.
3. Entfernen Sie den Haltepin (Abb. 8) und schieben Sie den Haltebolzen heraus (Abb. 9)
4. Entfernen Sie den Treibermechanismus. Das im Werkzeug blockierte Befestigungselement kann je nach Lage der Blockade von oben oder von unten herausgenommen werden.
5. Schieben Sie den Treibermechanismus wieder in den Führungskanal, so dass der Treiber korrekt zur Vorderseite des Werkzeugs zeigt (Abb. 10).
6. Schieben Sie den Haltebolzen wieder ein und befestigen Sie den Haltepin.

MANUAL VLOERTACKER DMF1550-XJ
