BEDIENUNGSANLEITUNG TI-GLC50 TRENDNET
- Bevor Sie Anfangen
- Schnellübersicht
- Hardware-Installation
18 Español
1. Bevor Sie Anfangen
Paketinhalte
• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Kurzanleitung zur Installation
• Abnehmbare Anschlussleiste
• DIN-Schienenmontage
- Wandmontageplatten
Mindestanforderungen
• Bestehendes Netzwerk
- Stromversorgung
Switch-Stromverbrauch
| Switch-Modell | Switch-Stromverbrauch | DC-Eingangsleistungsbereich |
| TI-GLC80 | 4.72W | 9 – 60V |
| TI-ELC80 | 1.92W | 9 – 60V |
| TI-GLC50 | 3.21W | 9 – 60V |
| TI-ELC50 | 1.69W | 9 – 60V |
Kompatible Stromversorgungen
| Netzteil-Modell | Max. Leistung geliefert | DC-Ausgang | Typ |
| TI-M6024 60W | 24V / 2.5A | DIN-Rail | |
| TI-S12024 | 120W | 24V / 5A | DIN-Rail |
| TI-S12048 | 120W | 48V / 2.5A | DIN-Rail |
| TI-S24048 | 240W | 48V / 5A | DIN-Rail |
| TI-S48048 | 480W | 48V / 10A | DIN-Rail |
| TI-S15052 | 150W | 52V / 4.86A | DIN-Rail |
| TI-S24052 | 240W | 52V / 4.61A | DIN-Rail |
Hinweis: Wählen Sie das passende Netzteil zu dem von Ihnen Switch-Modells aus.
Sicherheitshinweis
- Stellen Sie den Strom ab, bevor Sie ein oder aus Modul oder Kabel anschließen. Die richtige Stromversorgungsspannung ist auf dem Etikett des Produkts angegeben. Überprüfen Sie die Spannung Ihrer Stromquelle, um sicherzustellen, dass Sie den richtigen Teil verwenden. Überschreiten Sie NICHT die auf dem Produktetikett angegebene Höchstspannung
- Berechnen Sie den maximal möglichen Strom für jedes Kabel und die gemeinsame Leitung. Beachten Sie alle Elektrorichtlinien, die den maximal zulässigen Strom für jede Kabelgröße vorschreiben. Bei Überschreitung der Maximalwerte können sich die Kabel überhitzen und Ihre Ausrüstung schwer beschädigen.

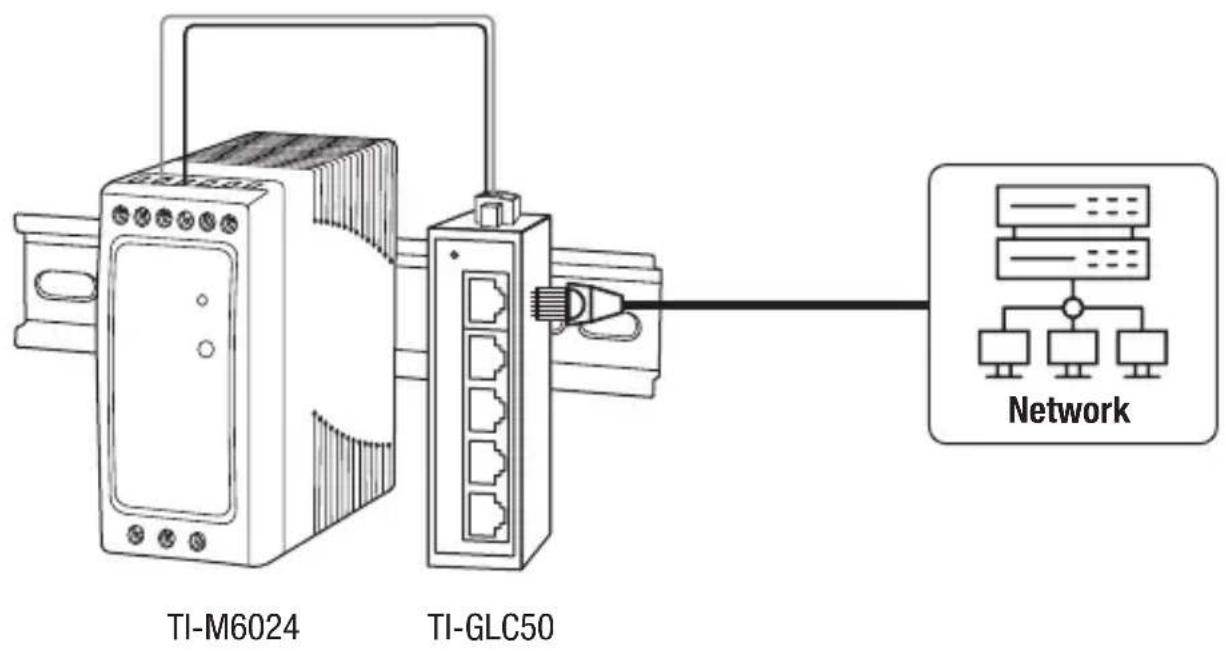

2. Schnellübersicht
Hinweis: Das Switch-Modell und das Netzteil können von dem im folgenden Beispiel abweichen
Der Schalter kann auf dem Desktop, an der Wand oder auf einer DIN-Schiene installiert werden.
Anleitung zur DIN-Schienenmontage

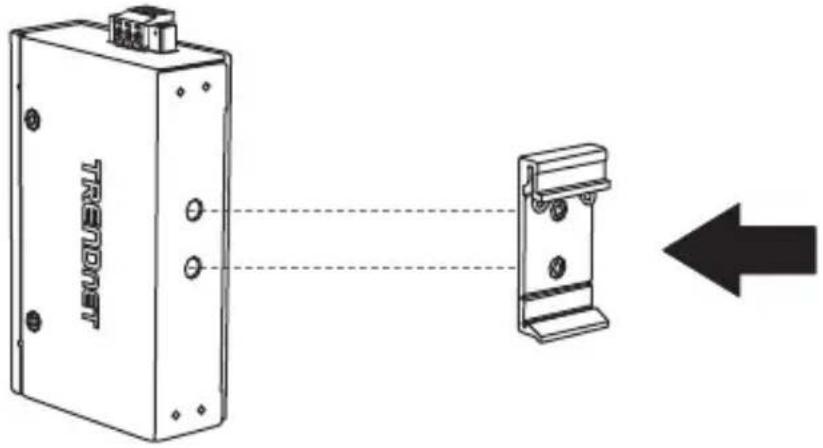

- Befestigen Sie die DIN-Schienenmontageklammer am Schalter.
Hinweis: Der Switch kann sich von dem in den folgenden Beispielen gezeigten unterscheiden.


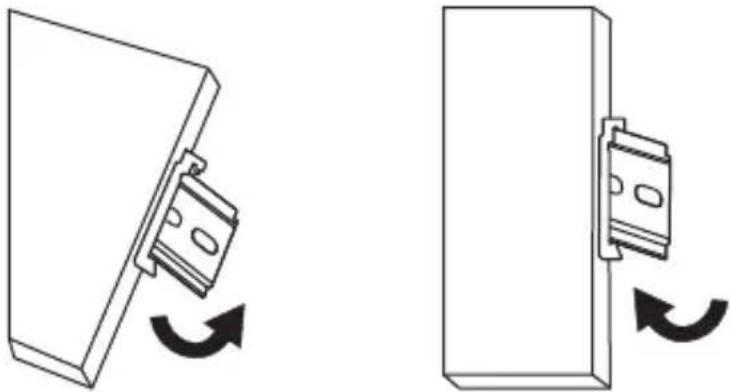

TRAVENET- Positionieren Sie den gerät vor der DIN-Schiene und haken Sie die Montageklammer über dem oberen Teil der Schiene.
- Drehen Sie den den Gerät nach unten zur Schiene hin, um ihn zu befestigen. Sie hören ein Klicken, wenn er einrastet.
Montage des Gerät Freigabe des Gerät
- Um den Gerät zu entfernen, nach unten ziehen, um das Ende der DIN-Schiene freizumachen, und von der Schiene wegdrehen.

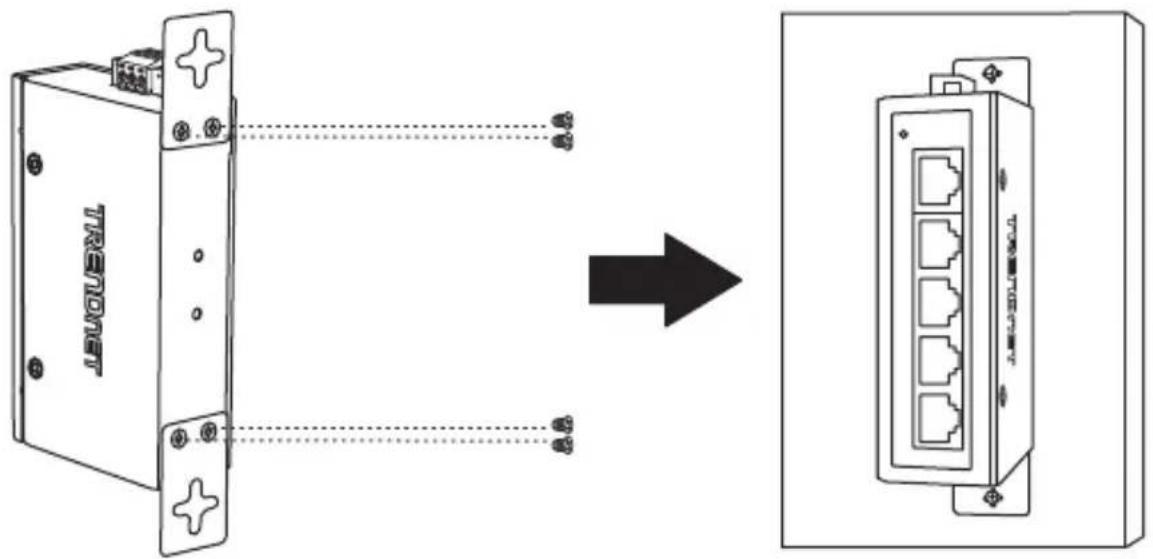

Anweisungen zur Wandmontage
- Befestigen Sie die Wandbefestigungsplatten am medienkonverter.
- Montieren Sie den Gerät.


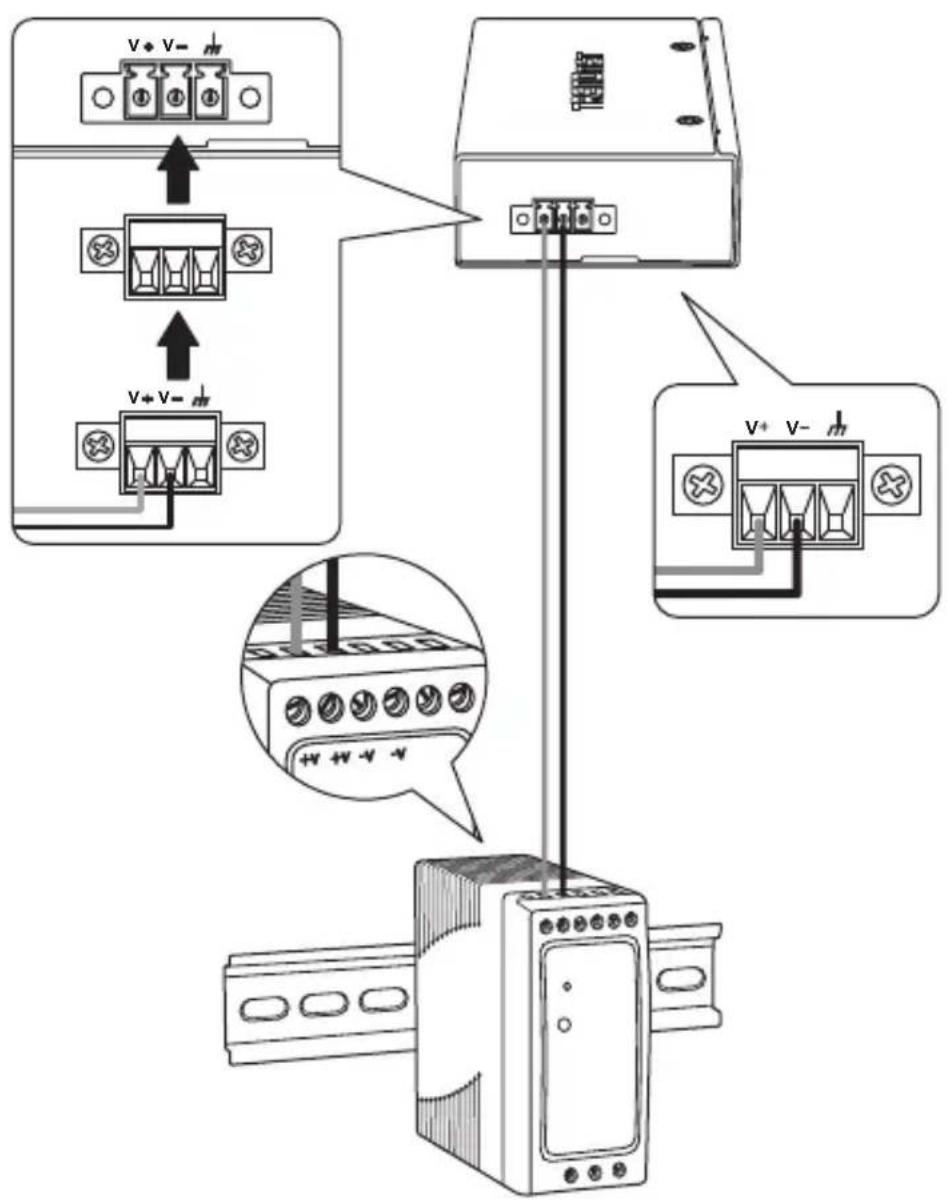

TRONETStromanschluss
- Befestigen Sie den Stromversorgung (getrennt erhältlich) an dem inbegriffenen Anschlussleiste (wie unten gezeigt), und sichern Sie ihn mit den Schrauben.
Hinweis: Die Polaritäten müssen passen.
- Schließen Sie den Anschlussblock an das Gerät an, bringen Sie den Nullleiter in Kontakt mit dem Boden und versorgen Sie den Netzadapter mit Strom.
Hinweis: Das Switch-Modell und das Netzteil können von dem im folgenden Beispiel abweichen. Die Klemmenblöcke können 3-polig (Dual Power Input) oder 6-polig (Dual Power Input mit Alarmrelaisausgang) mit unterschiedlichen Beschriftungen sein.
- Schließen Sie eine Netzwerkquelle und die Geräte an den Schalter an. Überprüfen Sie die LEDs, um sicherzustellen, dass die Anschlüsse funktionieren. Ihre Installation ist abgeschlossen.
Hinweis: Bitte beachten Sie den Abschnitt zur LED-Definition auf Seite 6-7 für Ihr Switch-Modell.
Name und Adresse des Herstellers
TRENDnet, Inc. Zwolsestraat 156 2587 WB
20675 Manhattan Place The Hague The
Informationen zum Produkt
Modellnummer: TI-ELC80 (v2.0R) / TI-GLC80 (v2.0R) / TI-ELC50 (v2.0R) / TI-GLC50 (v2.0R)
Produktname: 8-Port Industrieller Fast-Ethernet-DIN-Rail-Mini-Switch
Industrieller Gigabit 8-Port-DIN-Rail-Mini-Switch
5-Port Industrieller Fast-Ethernet-DIN-Rail-Mini-Switch
Industrieller Gigabit 5-Port-DIN-Rail-Mini-Switch
Handelsname: TRENDnet
TRENDnet erklärt hiermit, dass das Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen unter unserer alleinigen Verantwortung entspricht.
Sécurité: EN IEC 62368-1:2020+A11:2020
EMV EN 55032:2015/A1:2020
EN 55035:2017/A11:2020
EN IEC 61000-6-2:2019
EN IEC 61000-6-4:2019
Hiermit wird bestätigt, dass dieses Produkt den folgenden Richtlinien entspricht.
Richtlinien: EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2015/863/UE
RoHS-Richtlinie 2011/65/EU
WEEE-Richtlinie 2012/19/EU
REACH-Verordnung (EG) Nr. 1907/2006
Niederspannungsrichtlinie 2014/35/EU
Für diese Erklärung verantwortliche Person.
Ort der Ausstellung: Torrance, California, USA
Datum: August 08, 2025
Name: Sonny Su
Titel: Vizepräsident für Technologie
Unterschrift:
