TI-GLC50 - Interruptor TRENDNET - Manual de utilização gratuito

Tipo de produto	Switch industrial Gigabit de 5 portas
Modelo	TI-GLC50
Marca	TRENDnet
Número de portas	5 portas Gigabit Ethernet (RJ-45)
Velocidade de transmissão	10/100/1000 Mbps (auto-negociação)
Consumo de energia	3,21 W
Tensão de entrada	9-60 V DC (borne removível)
Fonte de alimentação recomendada	Vendida separadamente (modelos compatíveis: TI-M6024, TI-S12024, TI-S12048, etc.)
Métodos de montagem	Mesa, parede (placas fornecidas), trilho DIN (kit fornecido)
LEDs indicadores	Alimentação (PWR), link/atividade por porta (LNK/ACT)
Normas de segurança	EN IEC 62368-1:2020+A11:2020, EN 55032, EN 55035
Compatibilidade EMC	EN 55032:2015/A1:2020, EN 55035:2017/A11:2020, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019
Conteúdo da embalagem	Switch, guia de instalação rápida, borne removível, kit de montagem em trilho DIN, placas de fixação na parede
Manutenção	Desconecte o aparelho antes da limpeza. Use um pano macio e seco. Não use produtos químicos.
Segurança de instalação	Desligue a alimentação antes de conectar ou desconectar módulos. Respeite as polaridades do borne. Não use tensão superior à indicada.
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário. Entre em contato com o suporte técnico da TRENDnet para qualquer intervenção.
Informações gerais	Fabricante: TRENDnet, Inc., 20675 Manhattan Place, Torrance, CA 90501, EUA. Fabricado na China.

Perguntas frequentes - TI-GLC50 TRENDNET

Como instalar o switch em um trilho DIN?

Fixe o suporte de fixação do trilho DIN fornecido ao switch. Encaixe o suporte no trilho DIN e gire o dispositivo para baixo até ouvir um clique. Para remover, pressione para baixo para liberar o trilho e gire o dispositivo para fora do trilho.

Qual fonte de alimentação usar para o TI-GLC50?

O switch requer uma fonte de alimentação externa não fornecida. Use uma fonte compatível com tensão de entrada entre 9 e 60 V DC através do borne removível. Os modelos recomendados incluem TI-M6024, TI-S12024, TI-S12048, etc. Respeite as polaridades (+/-) indicadas.

O que fazer se os LEDs não acenderem após ligar?

Verifique primeiro se a alimentação está corretamente conectada e se a tensão está na faixa permitida (9-60 V DC). Certifique-se de que o borne está bem encaixado e os parafusos apertados. Se o problema persistir, teste com outra fonte compatível ou entre em contato com o suporte técnico.

Este switch é adequado para uso externo?

O TI-GLC50 é um switch industrial projetado para uso interno em ambientes exigentes (trilho DIN, armários elétricos). Não é certificado para exposição direta às intempéries. Instale em local seco e protegido de respingos de água.

Posso usar uma fonte PoE para este switch?

Não, o TI-GLC50 não é um switch PoE. Ele não fornece alimentação pelas portas Ethernet. A alimentação deve ser fornecida através do borne DC dedicado. Use uma fonte de alimentação CA ou uma fonte DC adequada.

Como redefinir o switch para as configurações de fábrica?

O TI-GLC50 é um switch não gerenciado. Não há botão de reset. Ele funciona automaticamente sem configuração. Para reiniciar, desconecte e reconecte a alimentação.

Quais cabos usar para conectar os dispositivos?

Use cabos Ethernet de categoria 5e ou superior (Cat5e, Cat6) com conectores RJ-45 para velocidades Gigabit. O comprimento máximo por segmento é de 100 metros.

O switch suporta VLAN ou outras funções avançadas?

Não, o TI-GLC50 é um switch não gerenciado (plug-and-play). Ele não suporta VLAN, QoS ou gerenciamento remoto. Foi projetado para conectividade simples e confiável.

Como limpar o switch?

Desconecte sempre a alimentação antes da limpeza. Use um pano macio e seco para limpar a superfície. Não use líquidos, aerossóis ou produtos abrasivos que possam danificar o aparelho.

Onde encontrar o número de série do dispositivo?

O número de série (S/N) está impresso em uma etiqueta no lado ou na parte inferior do switch. É necessário para qualquer solicitação de suporte técnico ou garantia.

MANUAL DE UTILIZADOR TI-GLC50 TRENDNET

1. Antes de Começar
2. Consulta rápida
3. Instalação do hardware

28 Italino

Nota: Las polaridades deben coincidir.

Conteúdo da Embalagem

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guuia de instalação rápida
• Bloco de terminais removível
• Montagem em trilho DIN
- lacas de montagem na parede

Requisitos mínimos

• Rede existente
• Fonte de alimentação

Mudar o consumo de energia

	Mudar o consumo de energia	Modaikadbettenação de entrada CC
TI-GLC80	4.72W	9 – 60V
TI-ELC80	1.92W	9 – 60V
TI-GLC50	3.21W	9 – 60V
TI-ELC50	1.69W	9 – 60V

Fontes de alimentação compatíveis

Modelo de fonte de alimentação	Máx. Energia fornecida	Saída CC	Tipo
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Nota: Seleccione a fonte de alimentação apropriada de acordo com o modelo do seu switch.

Nota de segurança

• Desligue a energia antes de conectar ou desconectar qualquer módulo ou fio. A tensão correta da fonte de alimentação está indicada na etiqueta do produto. Verifique a tensão de sua fonte de energia para certificar-se de que está usando a peça correta. NÃO use uma tensão maior do que conforme especificado na etiqueta do produto.
• Calculo a corrente máxima possível em cada fio de energia e fio comum. Siga todos os códigos elétricos que ditam a corrente máxima permissível para cada bitola de fio. Se a corrente ultrapassar a classificação máxima, a fiação pode superaquecer causando sérios danos ao seu equipamento.

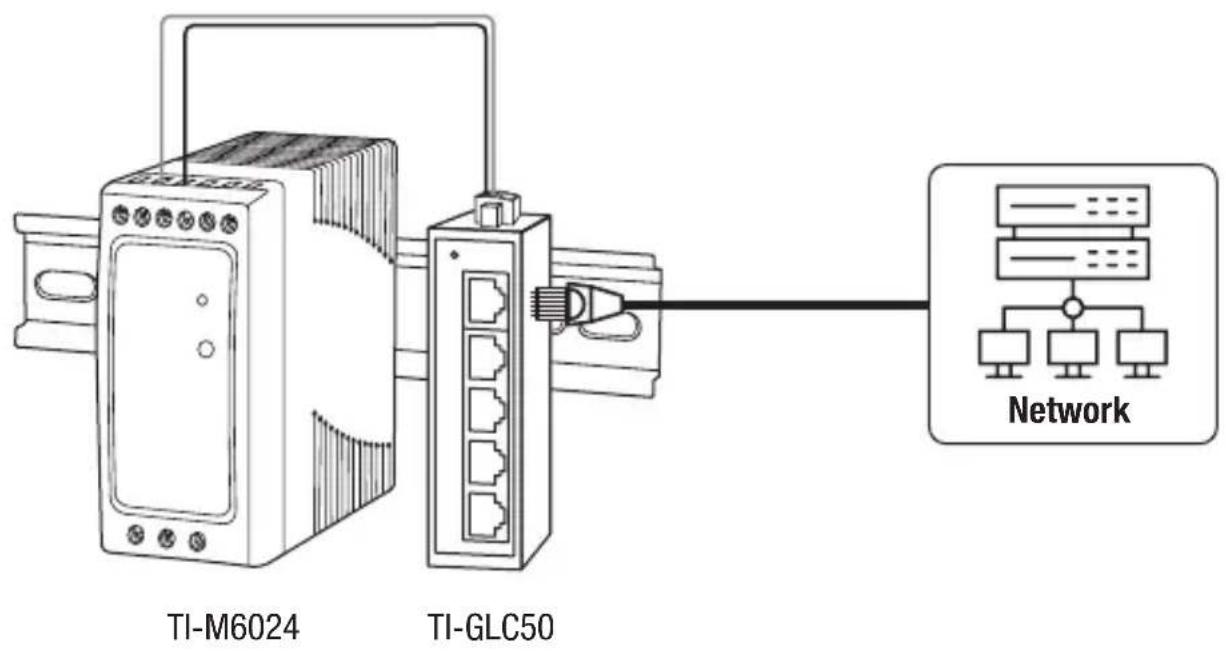

2. Consulta rápida

Nota: O switch e fonte de alimentação pode ser diferente dos mostrados nos exemplos abaixo.

3. Instalação do Hardware

O switch pode ser colocado sobre uma mesa, parede ou montado em um trilho DIN.

Instruções de montagem em trilho DIN

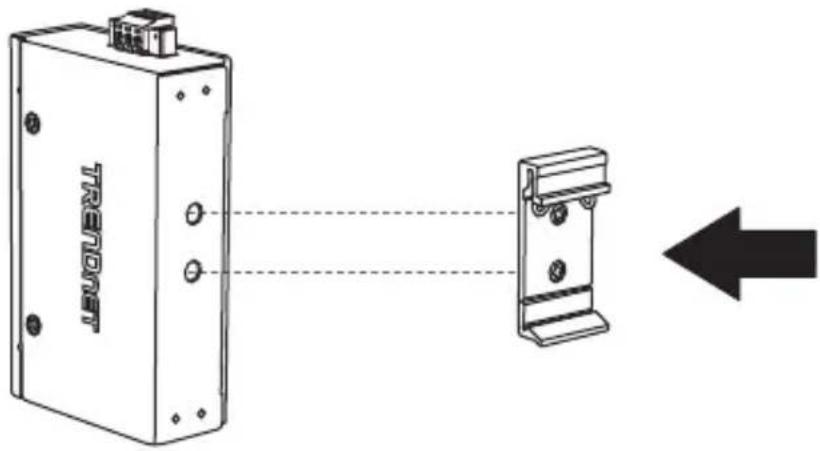

1. Fixe o suporte de montagem em trilho DIN no switch.

1. Posicione o unidade na frente do trilho DIN e enganche o suporte de montagem na parte superior do trilho.

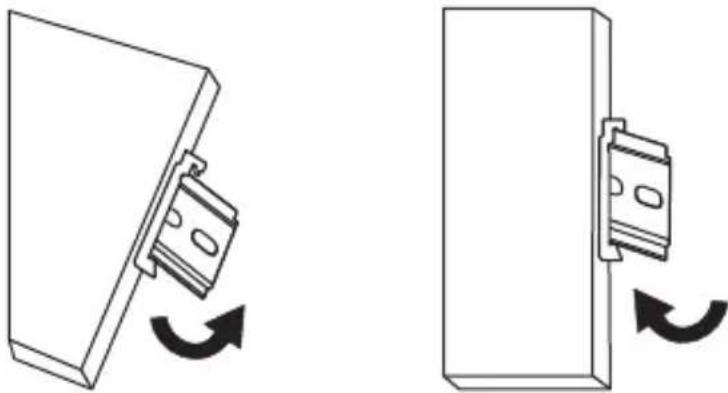

2. Gire o unidade para para baixo na direção do trilho para travá-lo no local adequado. Você saberá que ele está seguro quando ouvir um clique.

Montagem do unidade Liberação do unidade

1. Para remover o unidade, pressione para baixo para afastar a parte inferior do trilho DIN e gire, afastando-o do trilho.

Instruções de montagem na parede

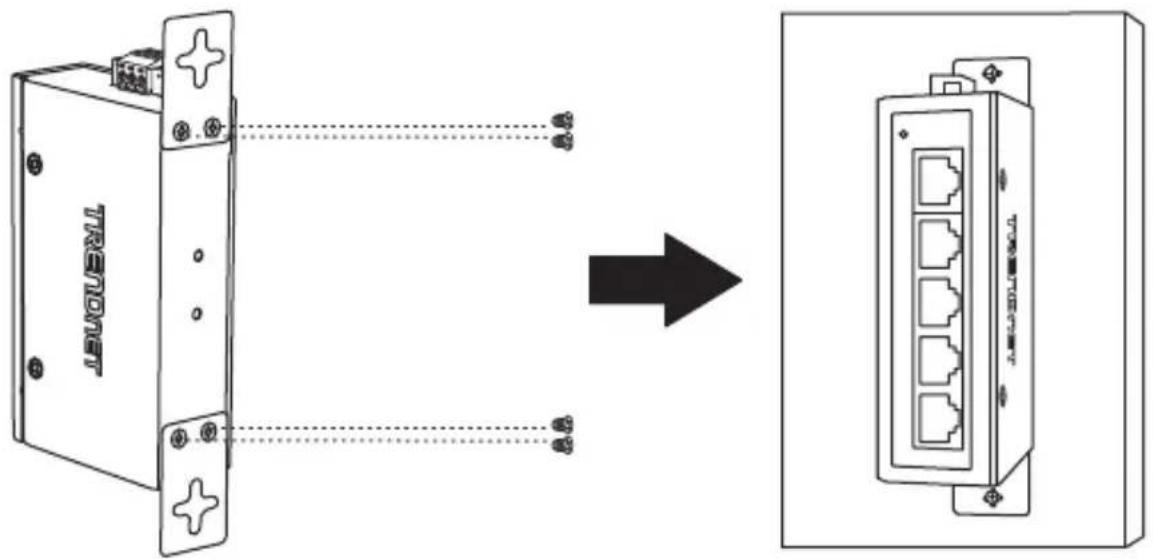

1. Fixe as placas de montagem na parede no switch.
2. Monte o unidade.

Aplicação de energia

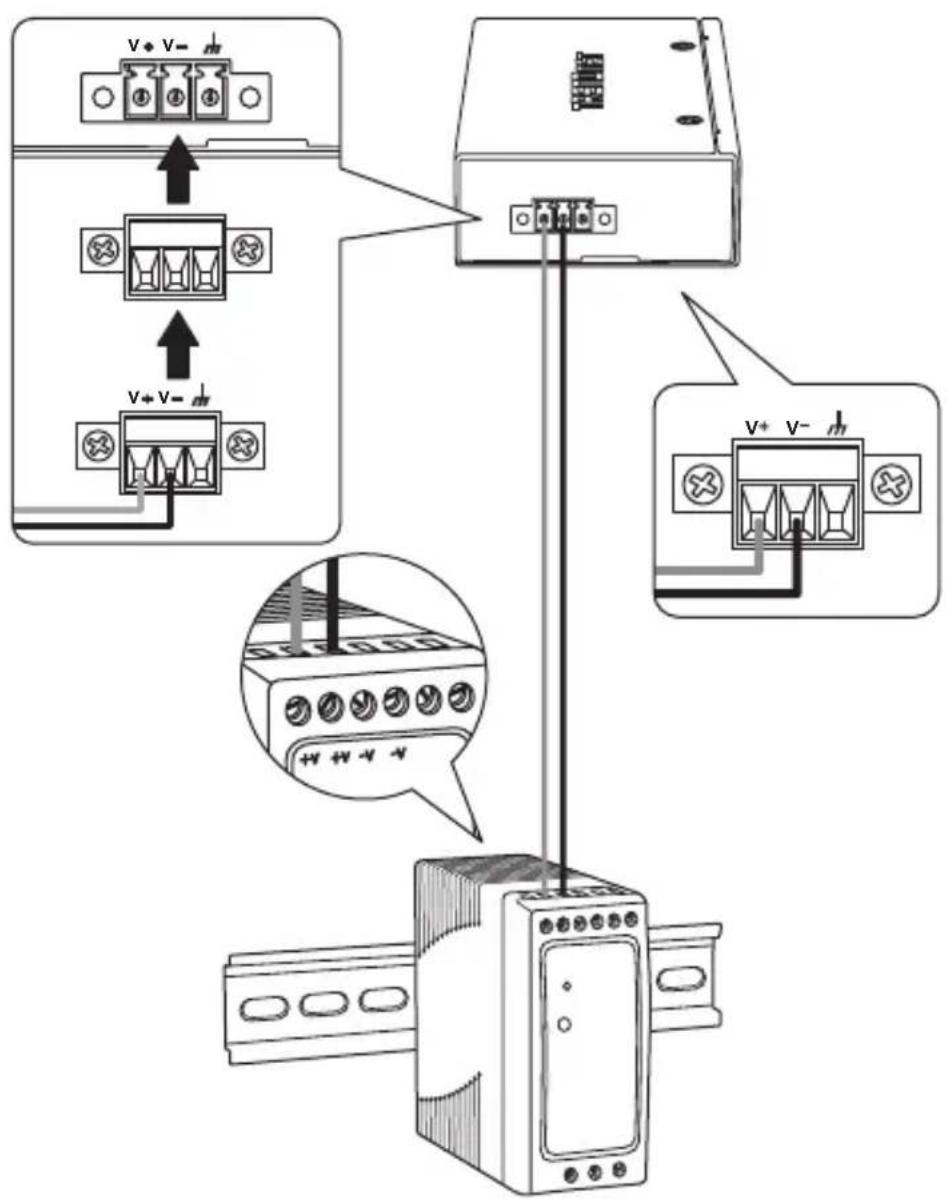

1. Conecte o fonte de alimentação (vendido separadamente) ao bloco de terminais incluído (como exibido abaixo) e fixe com parafusos.

Nota: As polaridades devem coincidir.

1. Fixe o bloco de terminais na unidade, conecte o fio neutro ao aterramento e a fonte de alimentação ao adaptador de energia.

Nota: O switch pode ser diferente dos mostrados nos exemplos abaixo. Os blocos de terminais podem ser de 3 pinos (somente entrada de energia dupla) ou 6 pinos (entrada de energia dupla com saída de relé de alarme) com diferenças na rotulagem.

1. Conecte uma fonte de rede e dispositivos no switch. Verifique os LEDs para confirmar se as conexões estão estabelecidas. Sua instalação está concluída.

____: Consulte a seção de definição de LED na página 6-7 para referência ao seu modelo de switch.

Nota
