Tipo de produto	Comutador industrial Fast Ethernet 5 portas
Marca	TRENDnet
Modelo	TI-ELC50 (v2.0R)
Número de portas	5 portas Fast Ethernet 10/100 Mbps
Alimentação elétrica	DC 9 – 60 V via borneira destacável
Consumo elétrico	1,69 W
Tipo de montagem	Trilho DIN, mural ou sobre mesa
Acessórios incluídos	Guia de instalação rápida, borneira destacável, fixações para trilho DIN, placas murais
Alimentações compatíveis	TRENDnet TI-M6024, TI-S12024, TI-S12048, TI-S24048, TI-S48048, TI-S15052, TI-S24052 (vendidos separadamente)
Características físicas (estimadas)	Aproximadamente 100 x 80 x 30 mm, peso ≈ 200 g
LEDs indicadores	LED de alimentação e LED por porta (link/atividade)
Normas de segurança	EN IEC 62368-1:2020+A11:2020, EN 55032, EN 55035, EN IEC 61000-6-2, EN IEC 61000-6-4
Manutenção e limpeza	Desconectar a alimentação antes da limpeza; usar um pano seco e sem fiapos
Segurança elétrica	Cortar a corrente antes de qualquer intervenção; respeitar a polaridade; não exceder a tensão máxima indicada
Peças sobressalentes e reparabilidade	Nenhuma peça reparável pelo usuário; contatar o suporte técnico TRENDnet em caso de problema

Perguntas frequentes - TI-ELC50 TRENDNET

Qual é a tensão de alimentação do TRENDnet TI-ELC50?

O comutador aceita uma alimentação DC de 9 a 60 V via a borneira destacável fornecida.

Como instalar o TI-ELC50 em um trilho DIN?

Fixar o suporte de trilho DIN fornecido ao dispositivo, pendurá-lo no trilho e, em seguida, girar para baixo até ouvir um clique. Para remover, pressione para baixo e gire para fora do trilho.

Quais tipos de montagem são possíveis?

O comutador pode ser montado em trilho DIN, na parede (com as placas fornecidas) ou colocado sobre uma mesa.

Qual é o consumo elétrico do TI-ELC50?

O consumo máximo é de 1,69 W, tornando-o muito econômico em energia.

O TI-ELC50 vem com uma fonte de alimentação?

Não, a fonte de alimentação é vendida separadamente. Os modelos compatíveis incluem as séries TI-M6024, TI-S12024, TI-S12048, etc.

Como saber se o comutador está energizado?

O LED de alimentação no painel frontal acende quando o dispositivo está corretamente alimentado.

O que fazer se um LED de porta não acender?

Verifique se o cabo Ethernet está conectado corretamente e se o outro dispositivo está energizado. Se o problema persistir, teste com outro cabo ou porta.

Posso usar o TI-ELC50 com uma fonte de 48V?

Sim, a faixa de tensão aceita é de 9 a 60 V DC, portanto uma fonte de 48 V é perfeitamente adequada.

Quais precauções de segurança devo tomar?

Sempre desligue a alimentação antes de conectar ou desconectar cabos. Respeite a polaridade e não use uma tensão superior à indicada na etiqueta.

Como limpar o comutador?

Desconecte a alimentação e, em seguida, limpe suavemente com um pano seco e sem fiapos. Não use produtos químicos ou abrasivos.

MANUAL DE UTILIZADOR TI-ELC50 TRENDNET

1. Antes de Começar
2. Consulta rápida
3. Instalação do hardware

28 Italino

Nota: Las polaridades deben coincidir.

Conteúdo da Embalagem

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guuia de instalação rápida
• Bloco de terminais removível
• Montagem em trilho DIN
- lacas de montagem na parede

Requisitos mínimos

• Rede existente
• Fonte de alimentação

Mudar o consumo de energia

	Mudar o consumo de energia	Modaikadbettenação de entrada CC
TI-GLC80	4.72W	9 – 60V
TI-ELC80	1.92W	9 – 60V
TI-GLC50	3.21W	9 – 60V
TI-ELC50	1.69W	9 – 60V

Fontes de alimentação compatíveis

Modelo de fonte de alimentação	Máx. Energia fornecida	Saída CC	Tipo
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Nota: Seleccione a fonte de alimentação apropriada de acordo com o modelo do seu switch.

Nota de segurança

• Desligue a energia antes de conectar ou desconectar qualquer módulo ou fio. A tensão correta da fonte de alimentação está indicada na etiqueta do produto. Verifique a tensão de sua fonte de energia para certificar-se de que está usando a peça correta. NÃO use uma tensão maior do que conforme especificado na etiqueta do produto.
• Calculo a corrente máxima possível em cada fio de energia e fio comum. Siga todos os códigos elétricos que ditam a corrente máxima permissível para cada bitola de fio. Se a corrente ultrapassar a classificação máxima, a fiação pode superaquecer causando sérios danos ao seu equipamento.

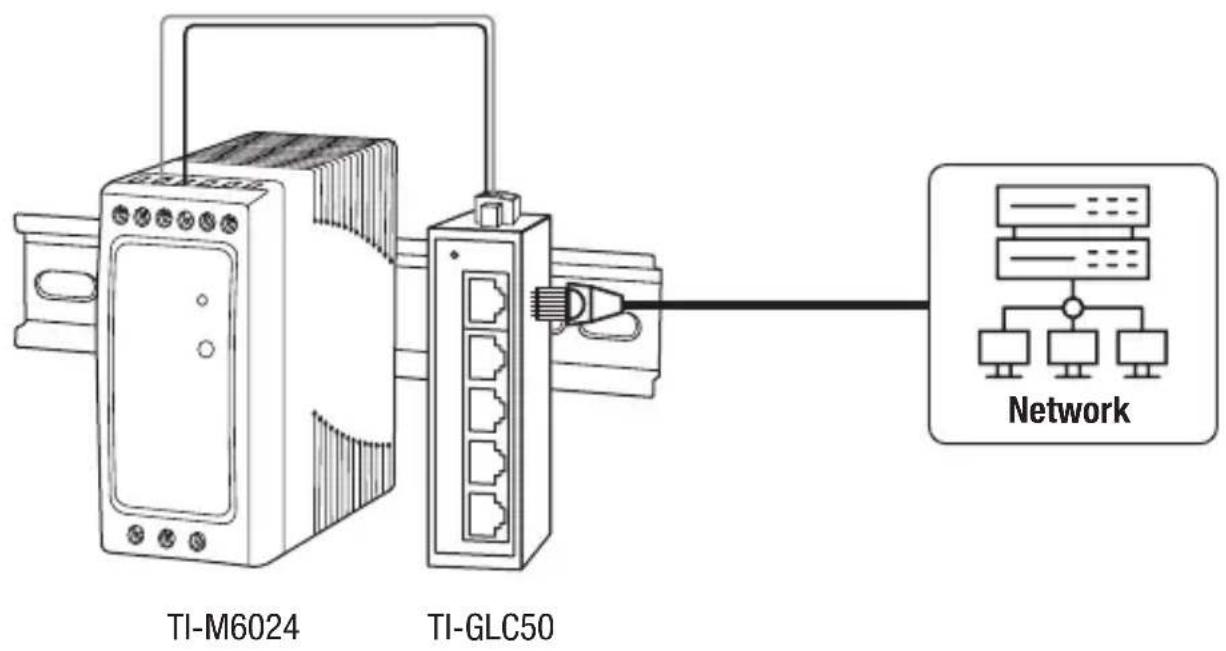

2. Consulta rápida

Nota: O switch e fonte de alimentação pode ser diferente dos mostrados nos exemplos abaixo.

3. Instalação do Hardware

O switch pode ser colocado sobre uma mesa, parede ou montado em um trilho DIN.

Instruções de montagem em trilho DIN

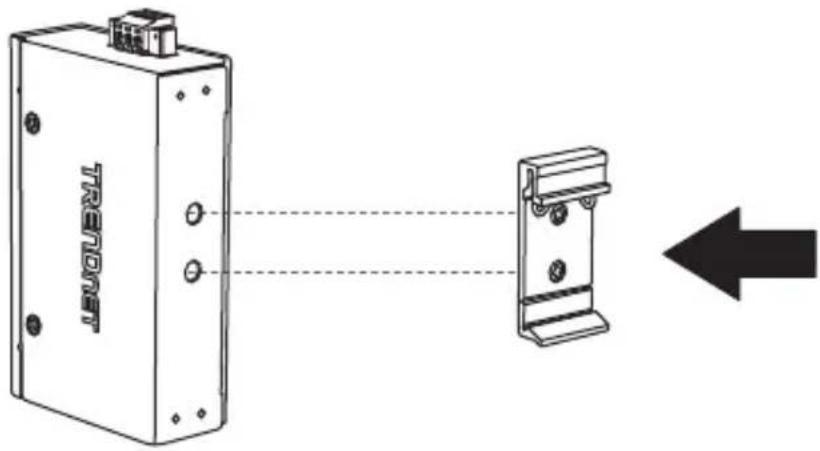

1. Fixe o suporte de montagem em trilho DIN no switch.

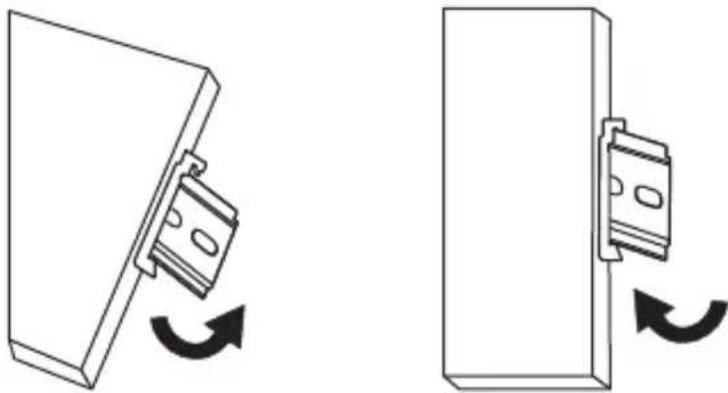

1. Posicione o unidade na frente do trilho DIN e enganche o suporte de montagem na parte superior do trilho.
2. Gire o unidade para para baixo na direção do trilho para travá-lo no local adequado. Você saberá que ele está seguro quando ouvir um clique.

Montagem do unidade Liberação do unidade

1. Para remover o unidade, pressione para baixo para afastar a parte inferior do trilho DIN e gire, afastando-o do trilho.

Instruções de montagem na parede

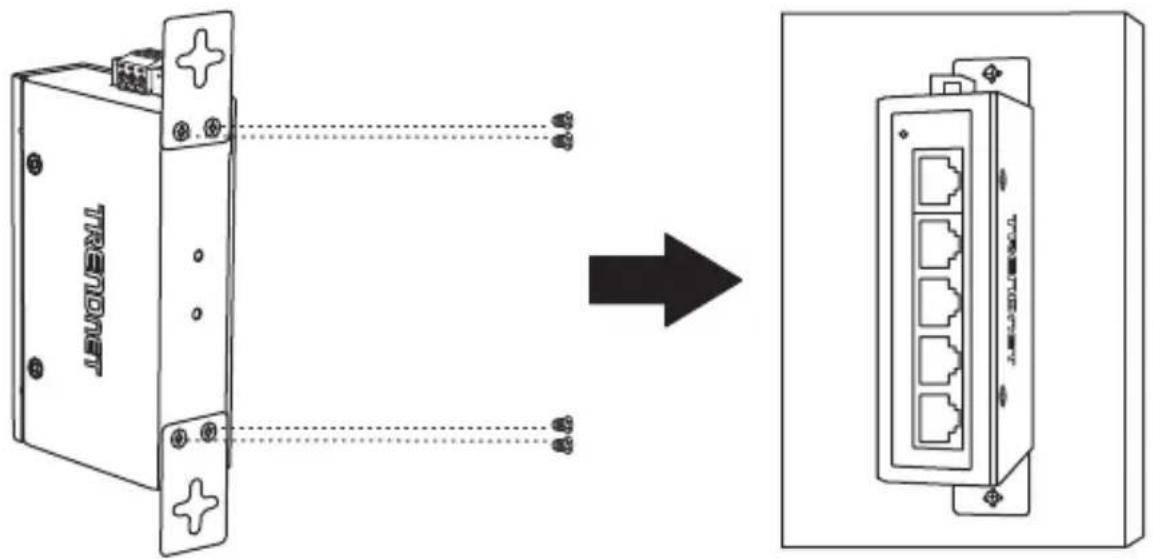

1. Fixe as placas de montagem na parede no switch.
2. Monte o unidade.

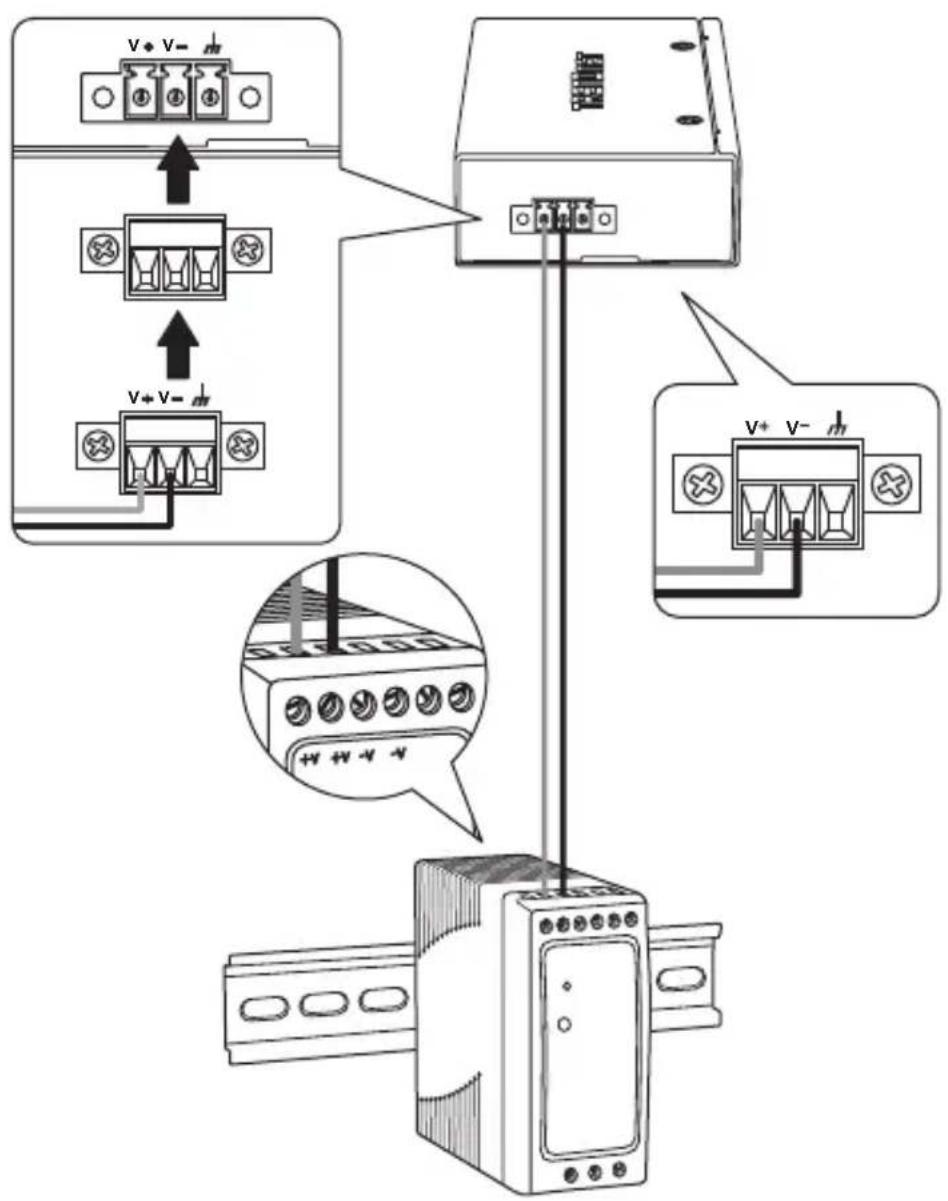

Aplicação de energia

1. Conecte o fonte de alimentação (vendido separadamente) ao bloco de terminais incluído (como exibido abaixo) e fixe com parafusos.

Nota: As polaridades devem coincidir.

1. Fixe o bloco de terminais na unidade, conecte o fio neutro ao aterramento e a fonte de alimentação ao adaptador de energia.

Nota: O switch pode ser diferente dos mostrados nos exemplos abaixo. Os blocos de terminais podem ser de 3 pinos (somente entrada de energia dupla) ou 6 pinos (entrada de energia dupla com saída de relé de alarme) com diferenças na rotulagem.

1. Conecte uma fonte de rede e dispositivos no switch. Verifique os LEDs para confirmar se as conexões estão estabelecidas. Sua instalação está concluída.

____: Consulte a seção de definição de LED na página 6-7 para referência ao seu modelo de switch.

Nota
