Tipo di prodotto	Switch industriale Fast Ethernet 5 porte
Marca	TRENDnet
Modello	TI-ELC50 (v2.0R)
Numero di porte	5 porte Fast Ethernet 10/100 Mbps
Alimentazione elettrica	DC 9 – 60 V tramite morsettiera estraibile
Consumo elettrico	1.69 W
Tipo di montaggio	Guida DIN, a parete o su tavolo
Accessori inclusi	Guida rapida all'installazione, morsettiera estraibile, fissaggi per guida DIN, piastre per montaggio a parete
Alimentatori compatibili	TRENDnet TI-M6024, TI-S12024, TI-S12048, TI-S24048, TI-S48048, TI-S15052, TI-S24052 (venduti separatamente)
Caratteristiche fisiche (stimate)	Circa 100 x 80 x 30 mm, peso ≈ 200 g
LED indicatori	LED di alimentazione e LED per porta (collegamento/attività)
Norme di sicurezza	EN IEC 62368-1:2020+A11:2020, EN 55032, EN 55035, EN IEC 61000-6-2, EN IEC 61000-6-4
Manutenzione e pulizia	Scollegare l'alimentazione prima della pulizia; utilizzare un panno asciutto e non lanuginoso
Sicurezza elettrica	Spegnere la corrente prima di qualsiasi intervento; rispettare la polarità; non superare la tensione massima indicata
Ricambi e riparabilità	Nessuna parte riparabile dall'utente; contattare il servizio clienti TRENDnet in caso di problemi

Domande frequenti - TI-ELC50 TRENDNET

Qual è la tensione di alimentazione del TRENDnet TI-ELC50?

Lo switch accetta un'alimentazione DC da 9 a 60 V tramite la morsettiera estraibile fornita.

Come installare il TI-ELC50 su una guida DIN?

Fissare il supporto per guida DIN fornito al dispositivo, agganciarlo alla guida, quindi ruotare verso il basso fino allo scatto. Per rimuoverlo, premere verso il basso e ruotare fuori dalla guida.

Quali tipi di montaggio sono possibili?

Lo switch può essere montato su guida DIN, a parete (utilizzando le piastre fornite) o posizionato su un tavolo.

Qual è il consumo elettrico del TI-ELC50?

Il consumo massimo è di 1,69 W, il che lo rende molto efficiente dal punto di vista energetico.

Il TI-ELC50 viene fornito con un alimentatore?

No, l'alimentatore è venduto separatamente. I modelli compatibili includono le serie TI-M6024, TI-S12024, TI-S12048, ecc.

Come sapere se lo switch è alimentato?

Il LED di alimentazione sul pannello anteriore si accende quando il dispositivo è correttamente alimentato.

Cosa fare se un LED di porta non si accende?

Verificare che il cavo Ethernet sia correttamente collegato e che l'altro dispositivo sia acceso. Se il problema persiste, provare con un altro cavo o porta.

Posso utilizzare il TI-ELC50 con un alimentatore a 48V?

Sì, l'intervallo di tensione accettato è da 9 a 60 V DC, quindi un alimentatore a 48 V è perfettamente adatto.

Quali precauzioni di sicurezza devo rispettare?

Spegnere sempre l'alimentazione prima di collegare o scollegare i cavi. Rispettare la polarità e non utilizzare una tensione superiore a quella indicata sull'etichetta.

Come pulire lo switch?

Scollegare l'alimentazione, quindi pulire delicatamente con un panno asciutto e non lanuginoso. Non utilizzare prodotti chimici o abrasivi.

MANUALE UTENTE TI-ELC50 TRENDNET

1. Prima di cominciare
2. Riferimento rapido
3. Installazione hardware

1. Prima di cominciare

Contenuto della Confezione

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guida di Installazione Rapida
• Blocco contatti estraibile
• Montaggio su guida DIN
• Piastra di montaggio a parete

Requisiti minimi

• Rete esistente
• Alimentatore

Alimentatori compatibili

Modello di alimentazione	Massimo. Alimentazione fornita	Uscita CC	Tipo
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Nota: selezionare l'alimentatore appropriato in base al modello dello switch.

Nota di sicurezza

• Spegnere l'alimentazione prima di collegare o scollegare qualsiasi modulo o filo. La corretta tensione di alimentazione è elencata sull'etichetta del prodotto. Controllare il voltaggio della propria fonte di alimentazione per accertarsi di stare usando la parte corretta. Non utilizzare un voltaggio superiore a come specificato sull'etichetta del prodotto.
• Calcolare la massima corrente possibile in ciascun cavo di alimentazione e cavo comune. Osservare tutti i codici elettrici che raccomandano la corrente massima disponibile per ciascuna dimensione del filo. Se la corrente supera la tensione nominale massima, il cablaggio potrebbe surriscaldarsi, causando seri danni alla vostra apparecchiatura.

2. Riferimento rapido

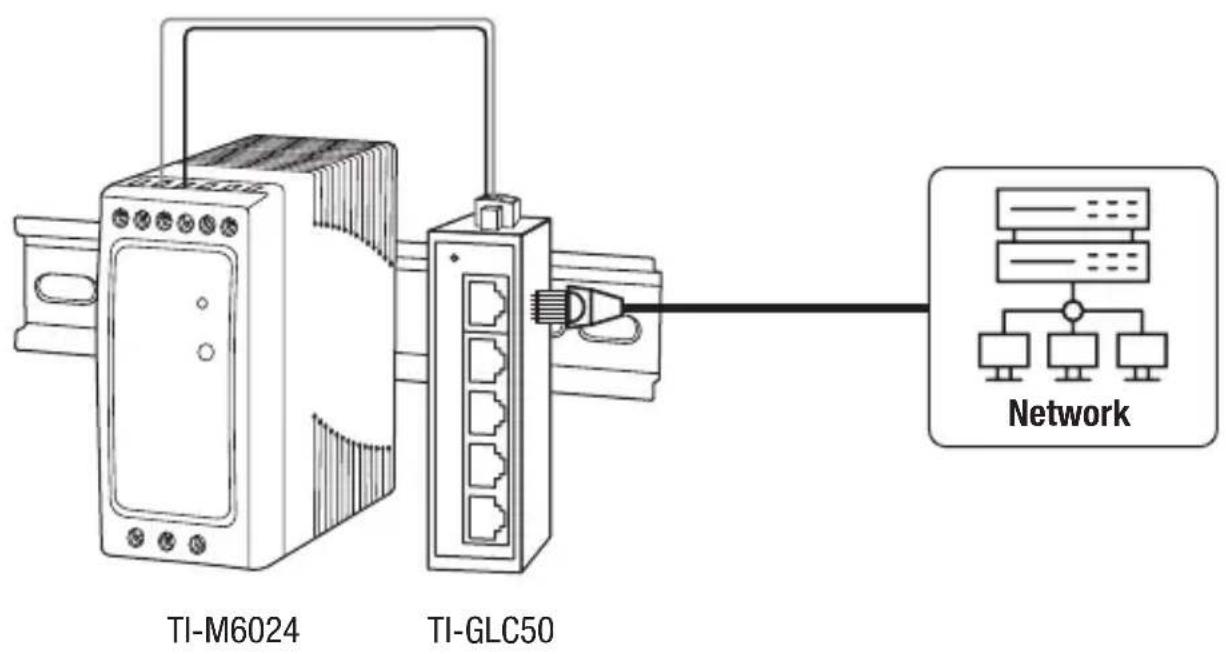

Nota: Il modello di switch e l'alimentatore possono essere differenti da quelli mostrati nell'esempio seguente.

3. Installazione Hardware

L'interruttore può essere posizionato su tavolo, a muro oppure montato su guida DIN.

Istruzioni per il montaggio su guida DIN

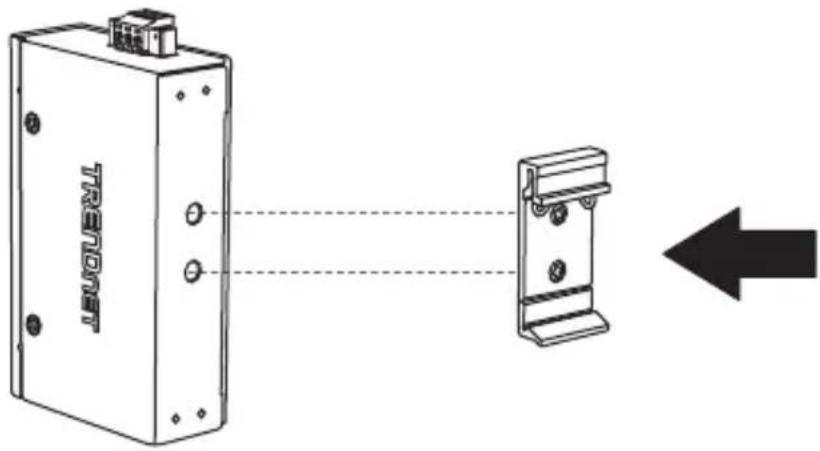

1. Montare la staffa DIN sullo convertitore.

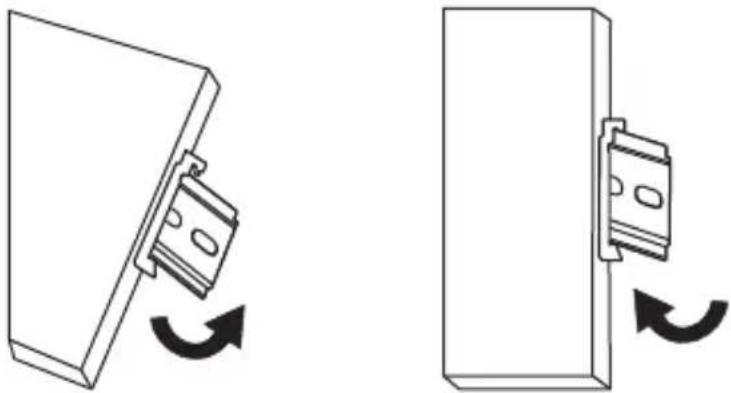

1. Posizionare l'unità di fronte al DIN-Rail e agganciare la staffa di m ontaggio sopra la parte superiore del binario.
2. Ruotate l'unità in basso in basso verso la guida per bloccarlo in posizione. Sarà fissato quando udirete lo scatto.

Installazione dello unità Disinstallazione dello unità

1. Per rimuovere l'unità, spingere per liberare la parte inferiore del D IN-Rail e ruotare per allontanare dal binario.

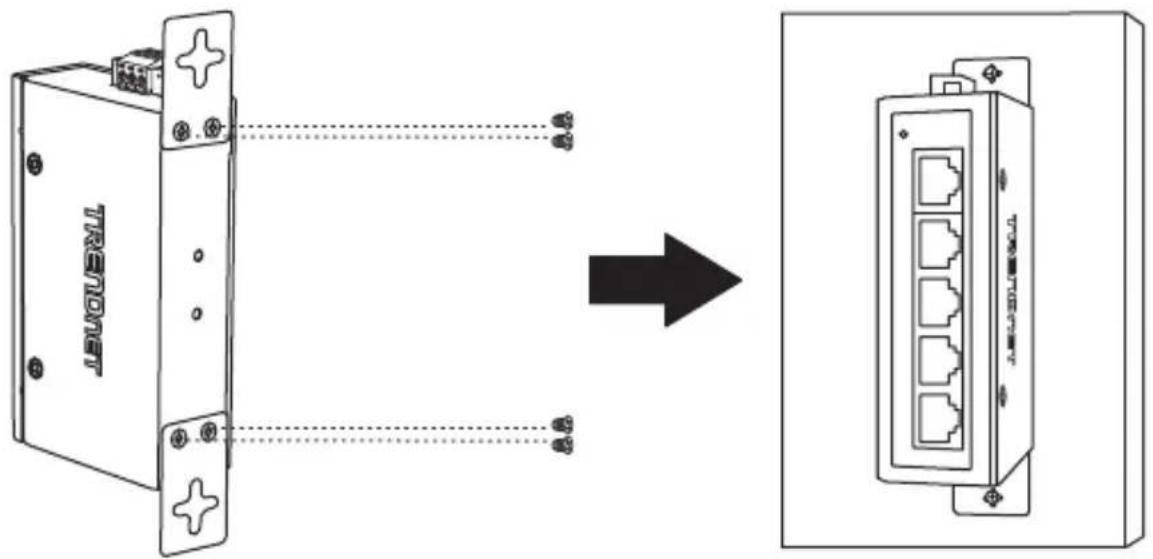

Istruzione per il montaggio a muro

1. Fissare allo switch la piastra di montaggio a parete.
2. Installare lo switch.

Collegare l'alimentazione

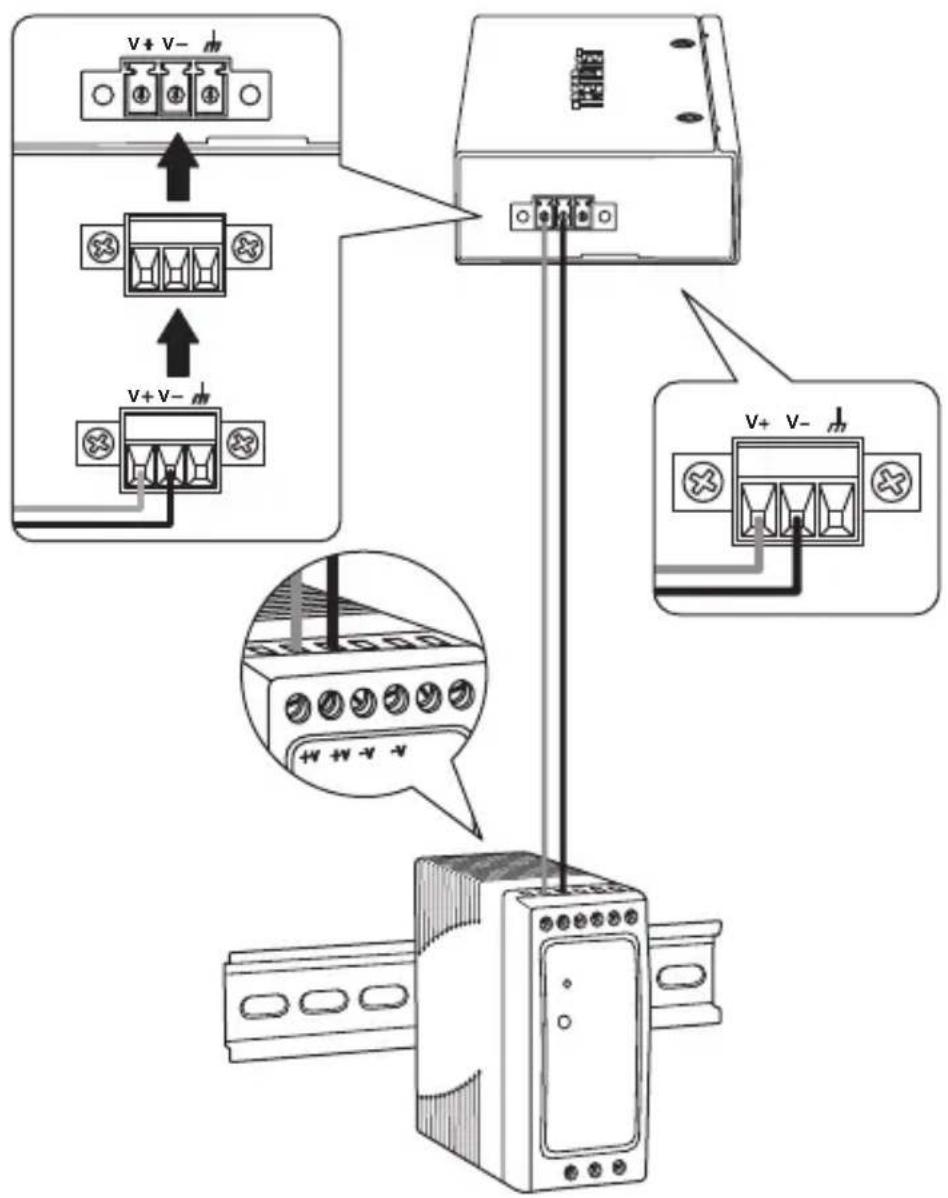

1. Collegare l'alimentatore (venduto a parte) al blocco contatti in dotazione (come mostrato in basso) e stringere le viti.

Nota: Rispettare le polarità.

1. Inserire il blocco contatti sull'unità, collegare il filo di terra e fornire corrente all'alimentatore.

Nota: Il modello di switch e l'alimentatore possono essere differenti da quelli mostrati nell'esempio seguente. I blocchi terminali del connettore possono essere a 3 pin (doppia alimentazione) o a 6 pin (a doppia alimentazione con uscita relè di allarme) differenziati per quanto riguarda l'etichettatura.

1. Collegare una sorgente di rete e dispositivi allo switch. Controllare i LED per confermare che le connessioni sono state stabilite. La tua installazione è completata.

____: Fare riferimento alla sezione sulla descrizione dei LED a pagina 6-7 per riferirsi al proprio modello di switch.
