Tipo di prodotto	Switch industriale Fast Ethernet 8 porte
Modello	TI-ELC80 (v2.0R)
Marca	TRENDnet
Numero di porte	8 porte RJ-45 Fast Ethernet (10/100 Mbps)
Alimentazione elettrica	DC 9-60 V, morsettiera estraibile
Consumo elettrico	1,92 W
Montaggio	Guida DIN, a parete, su scrivania
Indicatori LED	Alimentazione, collegamento/attività per porta
Temperatura di funzionamento	-40 °C a +75 °C
Umidità di funzionamento	5 % a 95 % (senza condensa)
Dimensioni (L × P × H)	100 × 75 × 30 mm (stima)
Peso	200 g (stima)
Norme di sicurezza	EN IEC 62368-1:2020+A11:2020
Compatibilità elettromagnetica	EN 55032:2015/A1:2020, EN 55035:2017/A11:2020
Grado di protezione	IP30 (stima)
Materiale dell'involucro	Metallo
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto e non lanuginoso
Sicurezza	Togliere l'alimentazione prima dell'intervento; rispettare le polarità
Pezzi di ricambio e riparabilità	Alimentatore e morsettiera disponibili; riparazione da professionista
Informazioni generali	Garanzia limitata a vita; supporto tecnico TRENDnet

Domande frequenti - TI-ELC80 TRENDNET

Come installare lo switch TI-ELC80 su una guida DIN?

Fissare prima il supporto di fissaggio per guida DIN allo switch. Agganciarlo quindi alla guida DIN ruotando l'apparecchio verso il basso fino a sentire un clic. Per rimuoverlo, premere verso il basso per rilasciare il fissaggio e ruotare l'apparecchio fuori dalla guida.

Quale alimentatore utilizzare per il TI-ELC80?

Lo switch accetta una tensione di ingresso DC da 9 a 60 V. Utilizzare una morsettiera estraibile e rispettare le polarità. Gli alimentatori compatibili includono i modelli TRENDnet TI-M6024, TI-S12024, ecc. Vedere l'elenco nel manuale.

Come interpretare i LED dello switch?

Il LED di alimentazione (PWR) si accende quando l'apparecchio è acceso. Ogni porta ha un LED di collegamento/attività (LNK/ACT): acceso indica un collegamento, lampeggiante indica attività di rete.

Posso utilizzare il TI-ELC80 con cavi Ethernet standard?

Sì, è compatibile con cavi UTP/STP di categoria 5e o superiore. Le porte sono Fast Ethernet (10/100 Mbps) e rilevano automaticamente la velocità.

Lo switch può essere montato a parete?

Sì, fissare le piastre di fissaggio a parete fornite all'apparecchio, quindi avvitarle al muro. Assicurarsi che il luogo sia asciutto e ben ventilato.

Qual è il consumo elettrico del TI-ELC80?

Il consumo tipico è di 1,92 W. Utilizzare un alimentatore adatto in grado di fornire almeno questa potenza.

Il TI-ELC80 è adatto per un ambiente industriale?

Sì, è progettato per uso industriale con un ampio intervallo di temperatura (-40 °C a +75 °C) e un robusto involucro metallico. È inoltre certificato secondo gli standard di sicurezza e compatibilità elettromagnetica industriali.

Come resettare lo switch?

Il TI-ELC80 non dispone di un pulsante di reset. Per riavviare, scollegare l'alimentazione, attendere alcuni secondi, quindi ricollegarla.

Lo switch supporta PoE?

No, il TI-ELC80 è uno switch non PoE. Non fornisce alimentazione attraverso le porte Ethernet. Per esigenze PoE, consultare i modelli PoE di TRENDnet.

Dove trovare la guida di installazione rapida e il manuale completo?

La guida di installazione rapida è inclusa nella confezione. Il manuale completo è disponibile per il download gratuito in formato PDF sul sito TRENDnet o su piattaforme come notice-facile.com.

MANUALE UTENTE TI-ELC80 TRENDNET

1. Prima di cominciare
2. Riferimento rapido
3. Installazione hardware

1. Prima di cominciare

Contenuto della Confezione

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guida di Installazione Rapida
• Blocco contatti estraibile
• Montaggio su guida DIN
• Piastra di montaggio a parete

Requisiti minimi

• Rete esistente
• Alimentatore

Alimentatori compatibili

Modello di alimentazione	Massimo. Alimentazione fornita	Uscita CC	Tipo
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Nota: selezionare l'alimentatore appropriato in base al modello dello switch.

Nota di sicurezza

• Spegnere l'alimentazione prima di collegare o scollegare qualsiasi modulo o filo. La corretta tensione di alimentazione è elencata sull'etichetta del prodotto. Controllare il voltaggio della propria fonte di alimentazione per accertarsi di stare usando la parte corretta. Non utilizzare un voltaggio superiore a come specificato sull'etichetta del prodotto.
• Calcolare la massima corrente possibile in ciascun cavo di alimentazione e cavo comune. Osservare tutti i codici elettrici che raccomandano la corrente massima disponibile per ciascuna dimensione del filo. Se la corrente supera la tensione nominale massima, il cablaggio potrebbe surriscaldarsi, causando seri danni alla vostra apparecchiatura.

2. Riferimento rapido

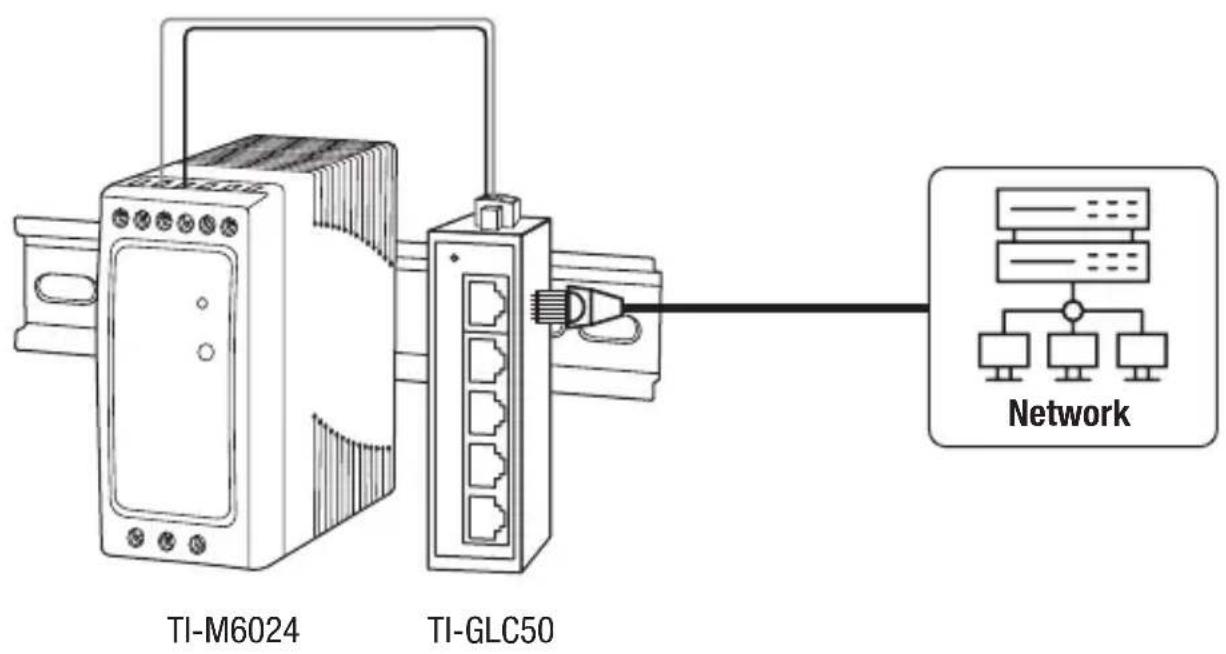

Nota: Il modello di switch e l'alimentatore possono essere differenti da quelli mostrati nell'esempio seguente.

3. Installazione Hardware

L'interruttore può essere posizionato su tavolo, a muro oppure montato su guida DIN.

Istruzioni per il montaggio su guida DIN

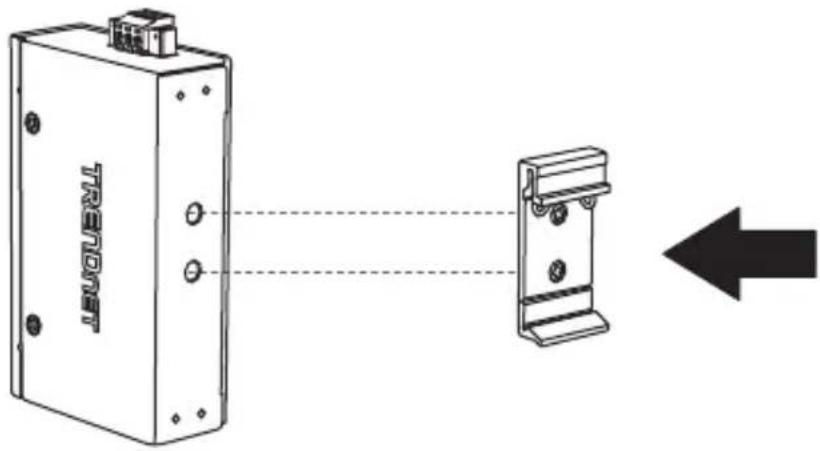

1. Montare la staffa DIN sullo convertitore.

1. Posizionare l'unità di fronte al DIN-Rail e agganciare la staffa di m ontaggio sopra la parte superiore del binario.

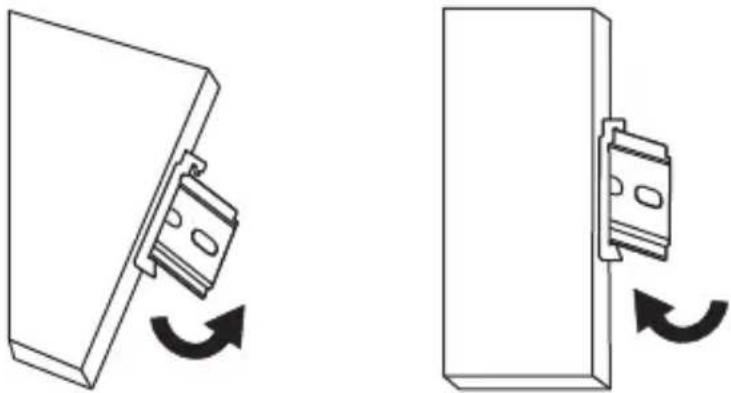

2. Ruotate l'unità in basso in basso verso la guida per bloccarlo in posizione. Sarà fissato quando udirete lo scatto.

Installazione dello unità Disinstallazione dello unità

1. Per rimuovere l'unità, spingere per liberare la parte inferiore del D IN-Rail e ruotare per allontanare dal binario.

Istruzione per il montaggio a muro

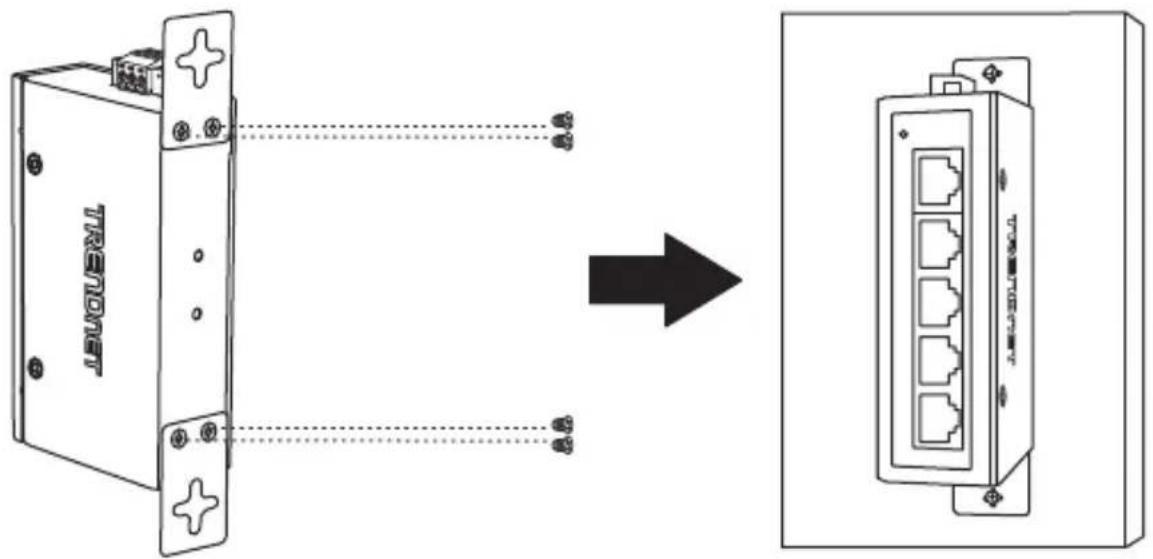

1. Fissare allo switch la piastra di montaggio a parete.
2. Installare lo switch.

Collegare l'alimentazione

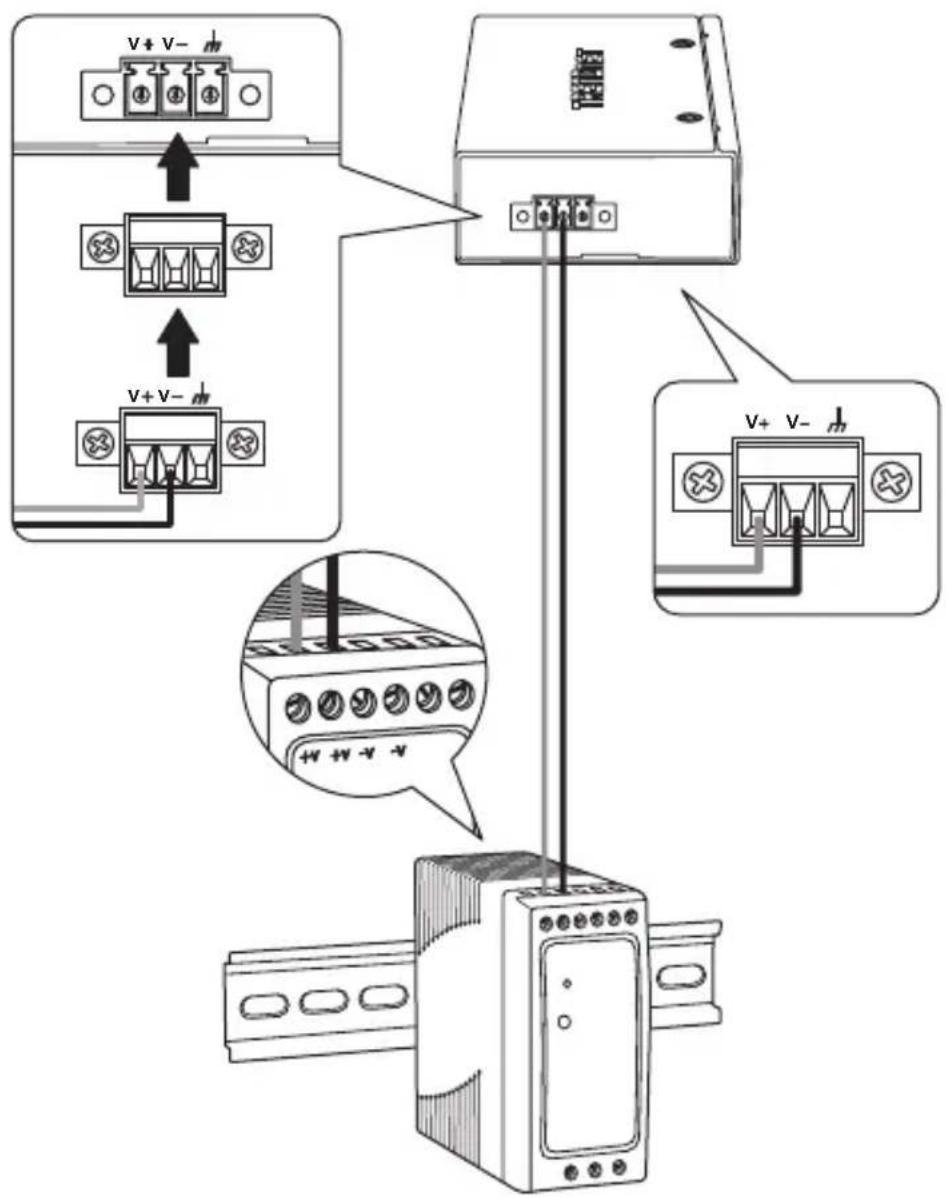

1. Collegare l'alimentatore (venduto a parte) al blocco contatti in dotazione (come mostrato in basso) e stringere le viti.

Nota: Rispettare le polarità.

1. Inserire il blocco contatti sull'unità, collegare il filo di terra e fornire corrente all'alimentatore.

Nota: Il modello di switch e l'alimentatore possono essere differenti da quelli mostrati nell'esempio seguente. I blocchi terminali del connettore possono essere a 3 pin (doppia alimentazione) o a 6 pin (a doppia alimentazione con uscita relè di allarme) differenziati per quanto riguarda l'etichettatura.

1. Collegare una sorgente di rete e dispositivi allo switch. Controllare i LED per confermare che le connessioni sono state stabilite. La tua installazione è completata.

____: Fare riferimento alla sezione sulla descrizione dei LED a pagina 6-7 per riferirsi al proprio modello di switch.
