TI-ELC80 - Interruptor TRENDNET - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador industrial Fast Ethernet de 8 puertos
Modelo	TI-ELC80 (v2.0R)
Marca	TRENDnet
Número de puertos	8 puertos RJ-45 Fast Ethernet (10/100 Mbps)
Alimentación eléctrica	DC 9-60 V, regleta desmontable
Consumo eléctrico	1,92 W
Montaje	Riél DIN, mural, sobre mesa
Indicadores LED	Alimentación, enlace/actividad por puerto
Temperatura de funcionamiento	-40 °C a +75 °C
Humedad de funcionamiento	5 % a 95 % (sin condensación)
Dimensiones (L × P × H)	100 × 75 × 30 mm (estimación)
Peso	200 g (estimación)
Normas de seguridad	EN IEC 62368-1:2020+A11:2020
Compatibilidad electromagnética	EN 55032:2015/A1:2020, EN 55035:2017/A11:2020
Índice de protección	IP30 (estimación)
Material de la carcasa	Metal
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco y que no suelte pelusa
Seguridad	Cortar la alimentación antes de intervenir; respetar las polaridades
Piezas de repuesto y reparabilidad	Alimentación y regleta disponibles; reparación por profesional
Información general	Garantía limitada de por vida; soporte técnico TRENDnet

Preguntas frecuentes - TI-ELC80 TRENDNET

¿Cómo instalar el conmutador TI-ELC80 en un riel DIN?

Primero, fije el soporte de fijación para riel DIN al conmutador. Luego, enganchelo en el riel DIN girando el dispositivo hacia abajo hasta que oiga un clic. Para retirarlo, presione hacia abajo para liberar la fijación y gire el dispositivo fuera del riel.

¿Qué alimentación usar para el TI-ELC80?

El conmutador acepta un voltaje de entrada DC de 9 a 60 V. Use una regleta desmontable y respete las polaridades. Las fuentes de alimentación compatibles incluyen los modelos TRENDnet TI-M6024, TI-S12024, etc. Consulte la lista en el manual.

¿Cómo interpretar los LED del conmutador?

El LED de alimentación (PWR) se enciende cuando el dispositivo está encendido. Cada puerto tiene un LED de enlace/actividad (LNK/ACT): encendido indica enlace, parpadeante indica actividad de red.

¿Puedo usar el TI-ELC80 con cables Ethernet estándar?

Sí, es compatible con cables UTP/STP de categoría 5e o superior. Los puertos son Fast Ethernet (10/100 Mbps) y detectan automáticamente la velocidad.

¿El conmutador se puede montar en la pared?

Sí, fije las placas de montaje mural incluidas al dispositivo, luego atorníllelas a la pared. Asegúrese de que la ubicación esté seca y bien ventilada.

¿Cuál es el consumo eléctrico del TI-ELC80?

El consumo típico es de 1,92 W. Use una fuente de alimentación adecuada capaz de proporcionar al menos esa potencia.

¿El TI-ELC80 es adecuado para un entorno industrial?

Sí, está diseñado para uso industrial con un rango de temperatura amplio (-40 °C a +75 °C) y una carcasa metálica robusta. También está certificado según las normas de seguridad y EMC industriales.

¿Cómo restablecer el conmutador?

El TI-ELC80 no tiene botón de restablecimiento. Para reiniciar, desconecte la alimentación, espere unos segundos y vuelva a conectarla.

¿El conmutador soporta PoE?

No, el TI-ELC80 es un conmutador no PoE. No proporciona alimentación a través de los puertos Ethernet. Para necesidades PoE, consulte los modelos PoE de TRENDnet.

¿Dónde encontrar la guía de instalación rápida y el manual completo?

La guía de instalación rápida está incluida en el embalaje. El manual completo está disponible para descarga gratuita en formato PDF en el sitio web de TRENDnet o en plataformas como notice-facile.com.

MANUAL DE USUARIO TI-ELC80 TRENDNET

1. Antes de comenzar
2. Referencia rápida
3. Instalación del hardware

23 Português

1. Antes de comenzar

Contenidos del Paquete

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guía de instalación rápida
• Bloque de terminales extraíble
• Montaje en DIN-Rail
- Placas para montaje en pared

Requisitos mínimos

• Red existente
• Fuente de alimentación

Consumo de energía del interruptor

Modelo de switch	Consumo de alimentación del switch	Intervalo de voltaje de entrada de CC
TI-GLC80	4.72W	9 – 60V
TI-ELC80	1.92W	9 – 60V
TI-GLC50	3.21W	9 – 60V
TI-ELC50	169W	9 – 60V

Fuentes de alimentación compatibles

Modelo de fuente alimentación	Potencia máxima du suministrado	Potencia de Salida de CC	Typo
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Nota: Seleccione la fuente de alimentación adecuada según el modelo de su interruptor.

Nota de seguridad

• Apague la alimentación antes de conectar o desconectar cualquier módulo o cable. El voltaje correcto de suministro de alimentación figura en la etiqueta del producto. Compruebe el voltaje de su fuente de alimentación para asegurarse de que esté utilizando la parte correcta. NO utilice un voltaje superior al máximo especificado en la etiqueta del producto.
• Calcule la corriente máxima posible en cada cable de alimentación y cable común. Observe todos los códigos eléctricos que dictan la corriente máxima permisible para cada tamaño de cable. Si la corriente supera las calificaciones máximas, el cableado podría sobrecalentarse y producir daños graves en su equipo.

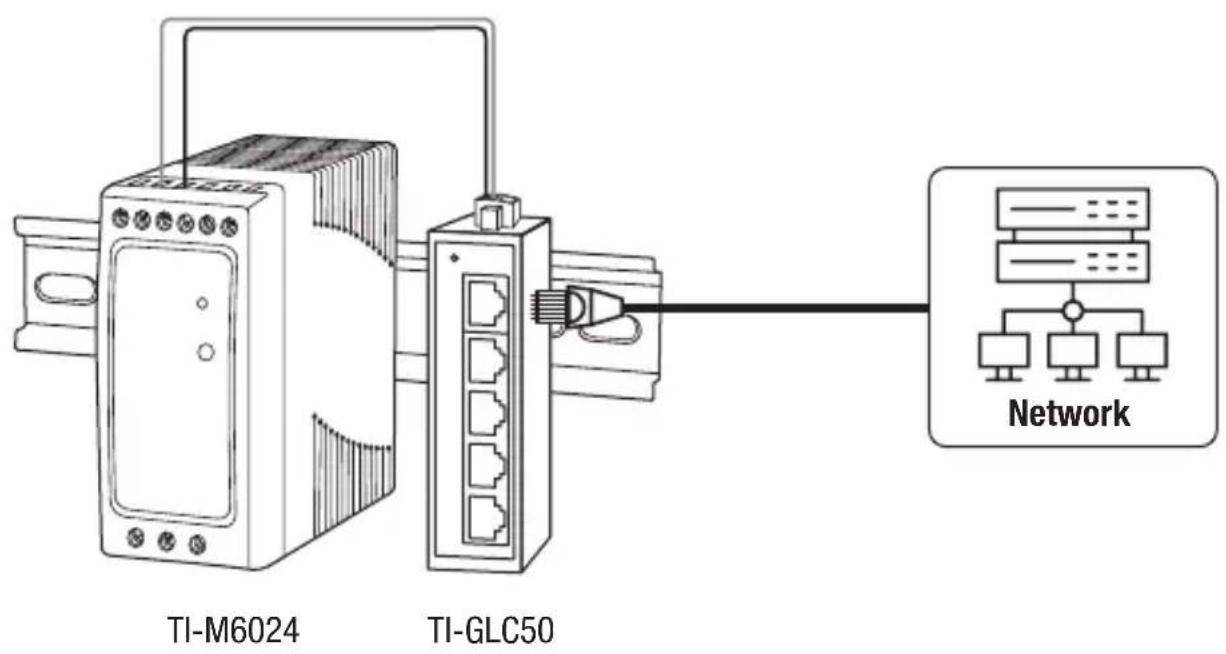

2. Referencia rápida

Nota: El modelo de switch y la fuente de alimentación pueden ser diferentes a los que se muestran en el siguiente ejemplo.

3. Instalación del hardware

El switch puede colocarse en un escritorio o montarse en una pared o en DIN-Rail.

Instrucciones de montaje en DIN-Rail

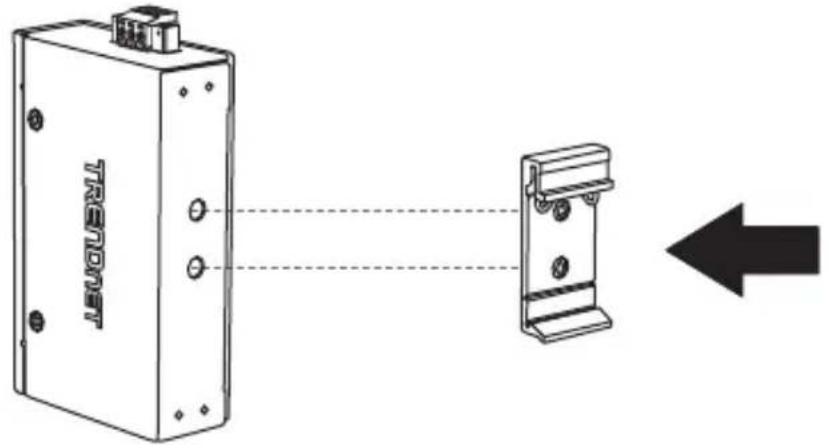

1. Acople el soporte de montaje DIN-rail al switch.

Nota: El switch puede ser diferente al que se muestra en los siguientes ejemplos.

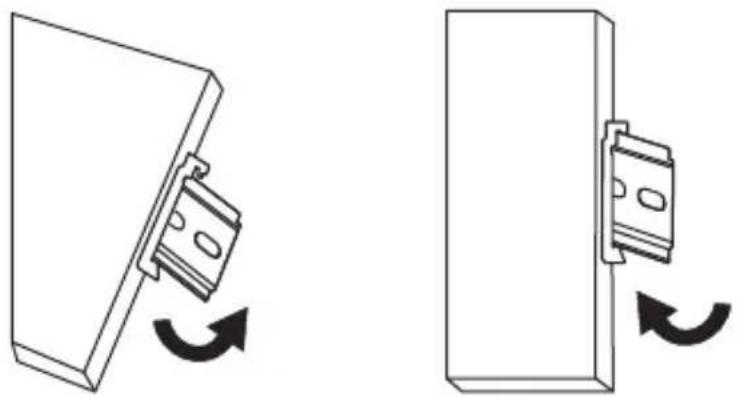

1. Coloque la unidad en frente del DIN-Rail y enganche el soporte de montaje en el carril.
2. Gire el unidad para abajo, hacia el carril, hasta dejarlo fijado. Escuchará un clic cuando quede fijado.

Montando la unidad Soltando la unidad

1. Para retirar la unidad, presione hacia abajo para liberar la parte inferior el DIN-rail y gírelo hasta sacarlo del carril.

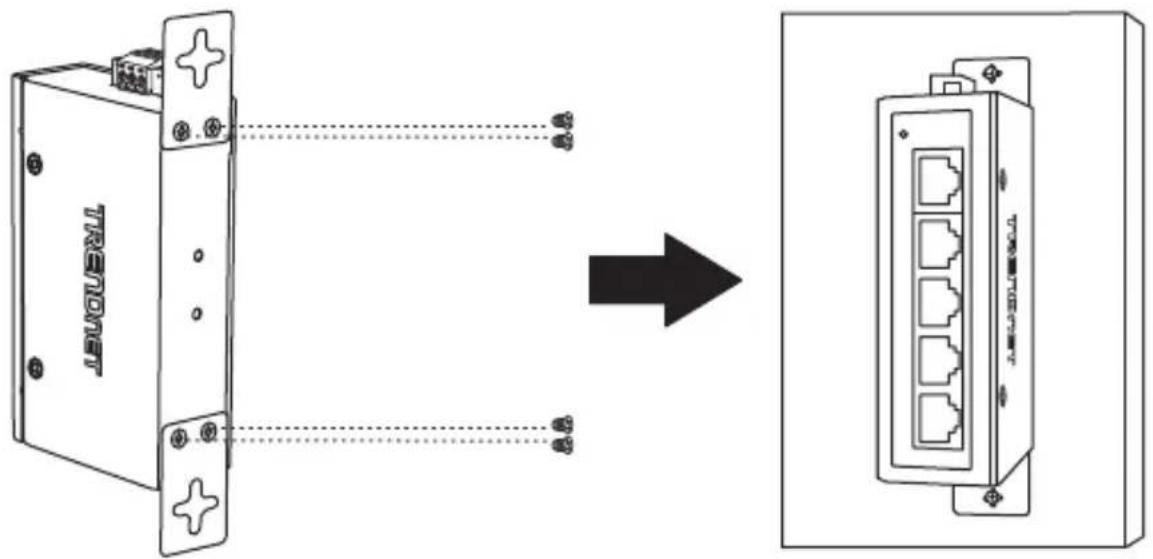

Instrucciones para montaje en pared

1. Fije las placas de montaje en pared al switch.
2. Monte la unidad.

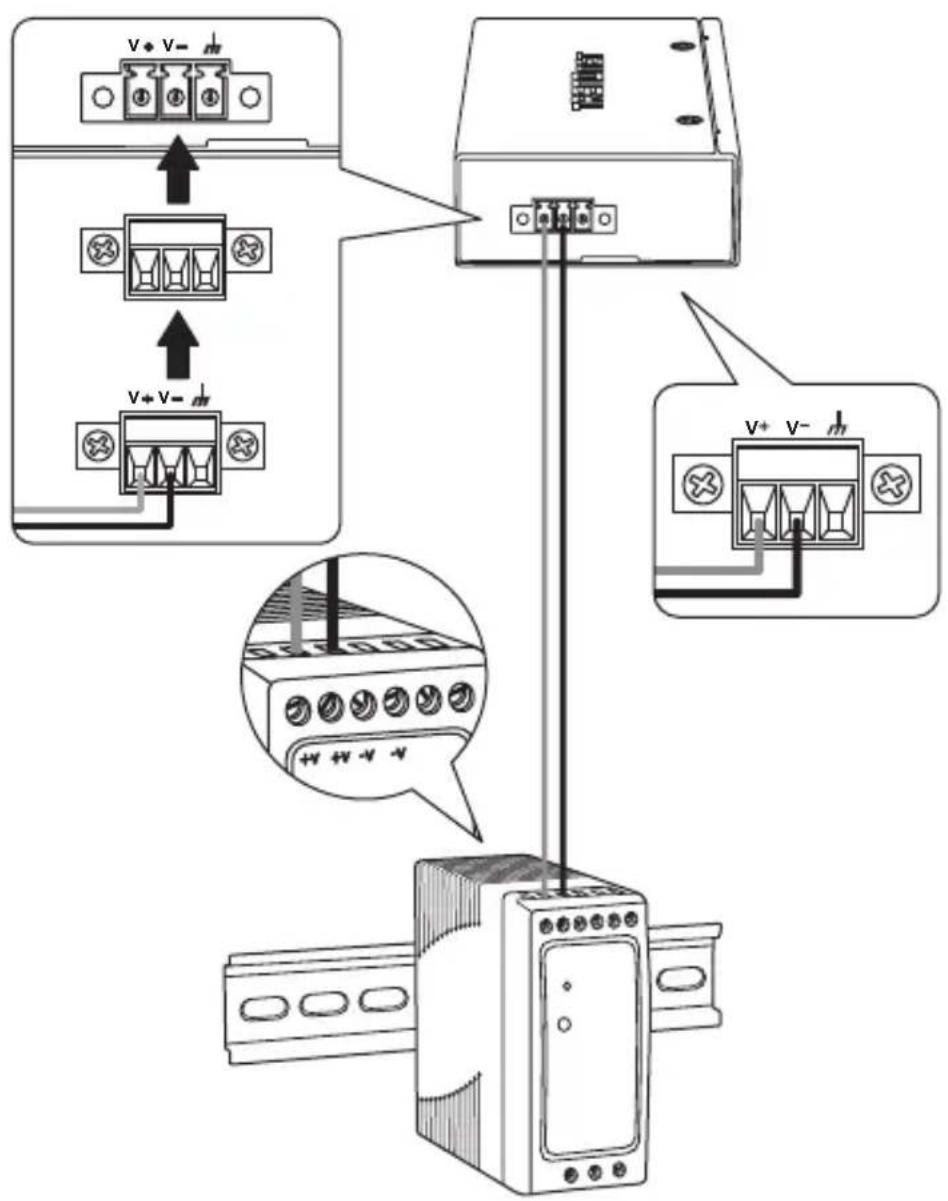

Aplicar la alimentación

1. Conecte el fuente de alimentación (se vende por separado) al bloque de terminales incluido (según se indica más abajo) y fijelo con los tornillos.

1. Acople el bloque terminal a la unidad, conecte el cable neutro a tierra y suministre alimentación al adaptador de corriente.

Nota: El switch puede ser diferente al que se muestra en los siguientes ejemplos. Los bloques de terminales pueden ser de 3 pines (entrada de alimentación dual) o de 6 pines (entrada de alimentación dual con salida de relé de alarma), con diferencias en el etiquetado.

1. Conecte una fuente de red y dispositivos al switch. Compruebe los LED para confirmar que las conexiones estén establecidas. Su instalación ha finalizado.

____: Consulte la sección de definición de LED en las páginas 6-7 para obtener información Nota sobre el modelo de su switch.
