Tipo de producto	Conmutador industrial Gigabit
Modelo	TI-GLC80
Número de puertos	8 puertos Gigabit (10/100/1000 Mbps)
Alimentación	Bornero desmontable, entrada 9-60 V DC, consumo 4.72 W
Montaje	Escritorio, mural (placas incluidas), riel DIN (soporte incluido)
LEDs	Indicadores de enlace/actividad por puerto, LED de alimentación
Seguridad	Conforme a EN IEC 62368-1, EN 55032, EN 55035, EN 61000-6-2/4
Protección	Doble polo/fusible en el neutro
Accesorios incluidos	Bornero desmontable, soporte para riel DIN, placas de fijación mural, guía de instalación rápida
Temperatura de funcionamiento	No especificada en el manual (estimación: -10 a 60 °C para uso industrial)
Humedad de funcionamiento	No especificada (estimación: 5% a 95% sin condensación)
Dimensiones	No especificadas (estimación: 120 x 80 x 35 mm)
Peso	No especificado (estimación: 0,3 kg)
Mantenimiento	Limpiar con un paño seco y que no suelte pelusa. Desconectar antes de limpiar.
Reparabilidad	Piezas de repuesto no disponibles directamente. Contactar al soporte técnico de TRENDnet.

Preguntas frecuentes - TI-GLC80 TRENDNET

¿Cuál es el consumo eléctrico del TI-GLC80?

El consumo eléctrico es de 4,72 W con una tensión de entrada de 9 a 60 V DC.

¿Cómo instalar el conmutador en un riel DIN?

Fije el soporte de fijación para riel DIN incluido al conmutador, enganchelo por la parte superior en el riel, luego gire el dispositivo hacia abajo hasta que haga clic.

¿Qué tipos de alimentación son compatibles?

TRENDnet recomienda las fuentes de alimentación DIN-Rail TI-M6024 (24V/2.5A), TI-S12024 (24V/5A), TI-S12048 (48V/2.5A), etc. Elija según su necesidad.

¿Cómo conectar la alimentación?

Conecte la alimentación al bornero desmontable respetando las polaridades, fije el bornero al conmutador, luego enchufe el cable de alimentación a una toma con conexión a tierra.

¿Qué hacer si los LED no se encienden?

Verifique la conexión de la alimentación, la tensión de entrada (9-60V DC) y el apriete correcto del bornero. Asegúrese de que la alimentación esté encendida.

¿Cuál es la tensión de entrada máxima?

La tensión de entrada máxima es de 60 V DC. No supere nunca este valor para evitar dañar el dispositivo.

¿El TI-GLC80 soporta PoE?

No, este modelo no es PoE. Es un conmutador estándar. Para necesidades PoE, consulte los modelos PoE de TRENDnet.

¿Cómo limpiar el conmutador?

Desconecte el dispositivo, luego límpielo con un paño suave y seco. No use productos químicos o abrasivos.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto no se venden por separado. Para cualquier reparación, contacte al soporte técnico de TRENDnet.

¿Cuáles son las certificaciones de seguridad?

El conmutador cumple con las normas EN IEC 62368-1 (seguridad), EN 55032 y EN 55035 (EMC).

MANUAL DE USUARIO TI-GLC80 TRENDNET

1. Antes de comenzar
2. Referencia rápida
3. Instalación del hardware

23 Português

1. Antes de comenzar

Contenidos del Paquete

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guía de instalación rápida
• Bloque de terminales extraíble
• Montaje en DIN-Rail
- Placas para montaje en pared

Requisitos mínimos

• Red existente
• Fuente de alimentación

Consumo de energía del interruptor

Modelo de switch	Consumo de alimentación del switch	Intervalo de voltaje de entrada de CC
TI-GLC80	4.72W	9 – 60V
TI-ELC80	1.92W	9 – 60V
TI-GLC50	3.21W	9 – 60V
TI-ELC50	169W	9 – 60V

Fuentes de alimentación compatibles

Modelo de fuente alimentación	Potencia máxima du suministrado	Potencia de Salida de CC	Typo
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Nota: Seleccione la fuente de alimentación adecuada según el modelo de su interruptor.

Nota de seguridad

• Apague la alimentación antes de conectar o desconectar cualquier módulo o cable. El voltaje correcto de suministro de alimentación figura en la etiqueta del producto. Compruebe el voltaje de su fuente de alimentación para asegurarse de que esté utilizando la parte correcta. NO utilice un voltaje superior al máximo especificado en la etiqueta del producto.
• Calcule la corriente máxima posible en cada cable de alimentación y cable común. Observe todos los códigos eléctricos que dictan la corriente máxima permisible para cada tamaño de cable. Si la corriente supera las calificaciones máximas, el cableado podría sobrecalentarse y producir daños graves en su equipo.

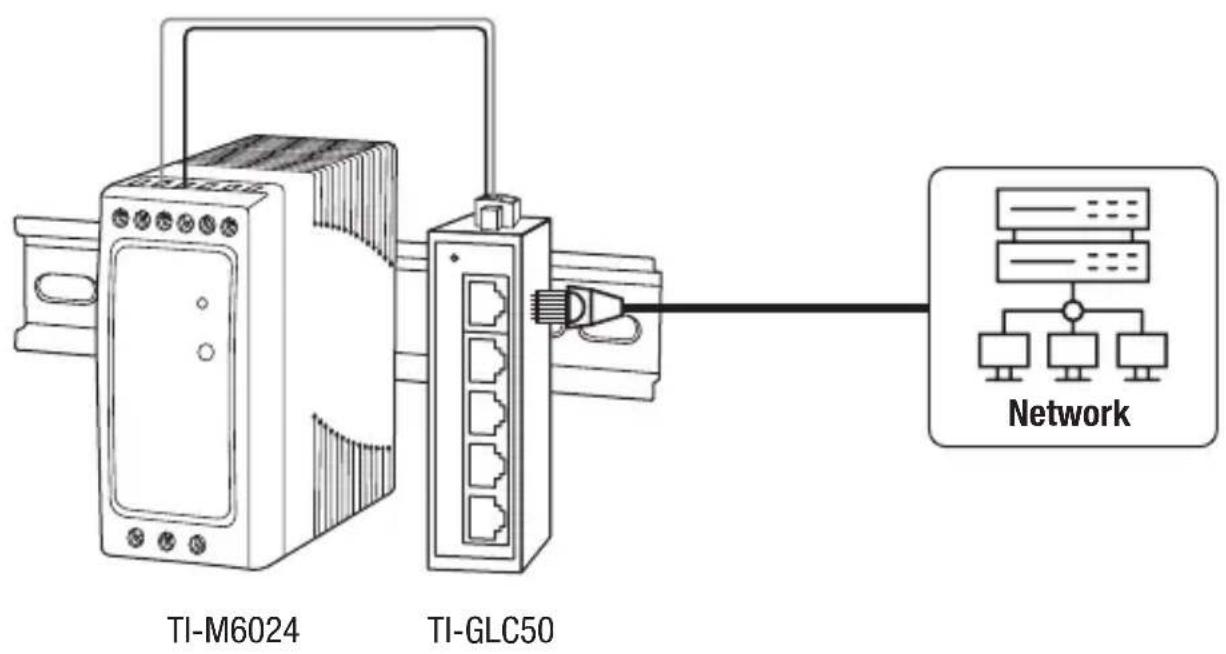

2. Referencia rápida

Nota: El modelo de switch y la fuente de alimentación pueden ser diferentes a los que se muestran en el siguiente ejemplo.

3. Instalación del hardware

El switch puede colocarse en un escritorio o montarse en una pared o en DIN-Rail.

Instrucciones de montaje en DIN-Rail

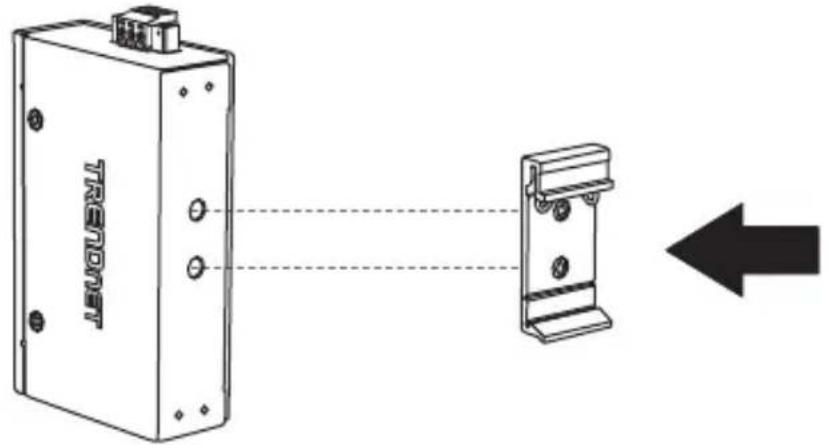

1. Acople el soporte de montaje DIN-rail al switch.

Nota: El switch puede ser diferente al que se muestra en los siguientes ejemplos.

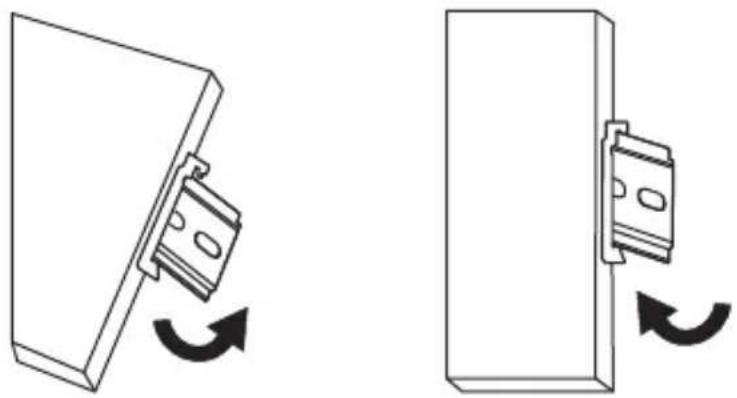

1. Coloque la unidad en frente del DIN-Rail y enganche el soporte de montaje en el carril.
2. Gire el unidad para abajo, hacia el carril, hasta dejarlo fijado. Escuchará un clic cuando quede fijado.

Montando la unidad Soltando la unidad

1. Para retirar la unidad, presione hacia abajo para liberar la parte inferior el DIN-rail y gírelo hasta sacarlo del carril.

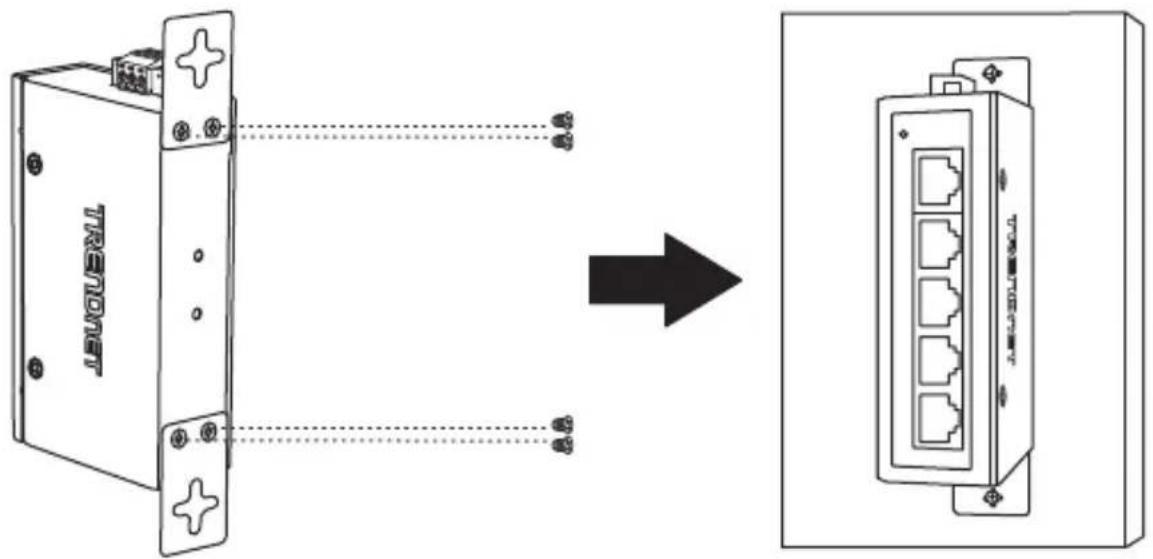

Instrucciones para montaje en pared

1. Fije las placas de montaje en pared al switch.
2. Monte la unidad.

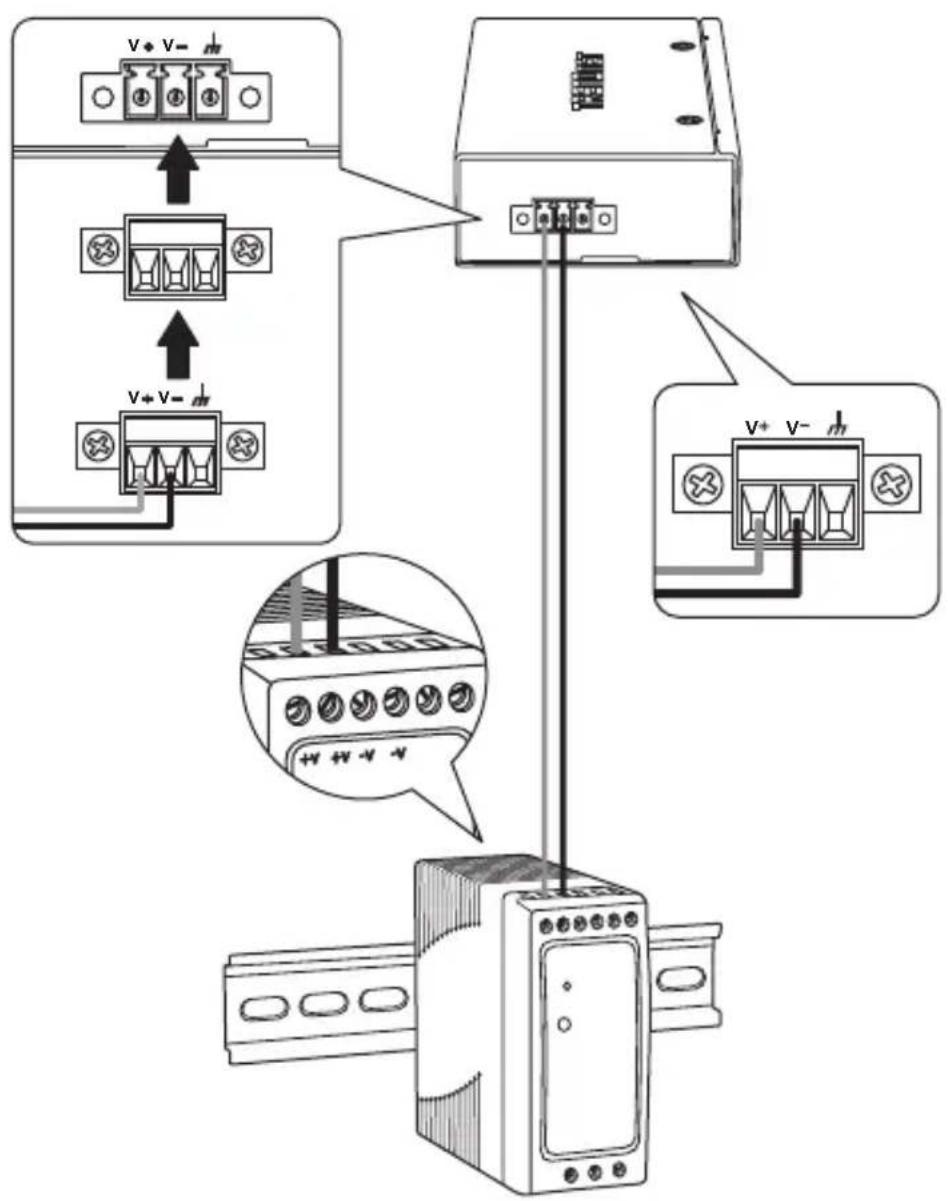

Aplicar la alimentación

1. Conecte el fuente de alimentación (se vende por separado) al bloque de terminales incluido (según se indica más abajo) y fijelo con los tornillos.

1. Acople el bloque terminal a la unidad, conecte el cable neutro a tierra y suministre alimentación al adaptador de corriente.

Nota: El switch puede ser diferente al que se muestra en los siguientes ejemplos. Los bloques de terminales pueden ser de 3 pines (entrada de alimentación dual) o de 6 pines (entrada de alimentación dual con salida de relé de alarma), con diferencias en el etiquetado.

1. Conecte una fuente de red y dispositivos al switch. Compruebe los LED para confirmar que las conexiones estén establecidas. Su instalación ha finalizado.

____: Consulte la sección de definición de LED en las páginas 6-7 para obtener información Nota sobre el modelo de su switch.
