Tipo de producto	Conmutador industrial Fast Ethernet de 5 puertos
Marca	TRENDnet
Modelo	TI-ELC50 (v2.0R)
Número de puertos	5 puertos Fast Ethernet 10/100 Mbps
Alimentación eléctrica	DC 9 – 60 V mediante regleta desmontable
Consumo eléctrico	1.69 W
Tipo de montaje	Riel DIN, mural o sobre escritorio
Accesorios incluidos	Guía de instalación rápida, regleta desmontable, fijaciones para riel DIN, placas murales
Alimentaciones compatibles	TRENDnet TI-M6024, TI-S12024, TI-S12048, TI-S24048, TI-S48048, TI-S15052, TI-S24052 (se venden por separado)
Características físicas (estimadas)	Aproximadamente 100 x 80 x 30 mm, peso ≈ 200 g
LED indicadores	LED de alimentación y LED por puerto (enlace/actividad)
Normas de seguridad	EN IEC 62368-1:2020+A11:2020, EN 55032, EN 55035, EN IEC 61000-6-2, EN IEC 61000-6-4
Mantenimiento y limpieza	Desconectar la alimentación antes de limpiar; utilizar un paño seco y que no suelte pelusa
Seguridad eléctrica	Cortar la corriente antes de cualquier intervención; respetar la polaridad; no superar la tensión máxima indicada
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; contactar al servicio técnico de TRENDnet en caso de problema

Preguntas frecuentes - TI-ELC50 TRENDNET

¿Cuál es la tensión de alimentación del TRENDnet TI-ELC50?

El conmutador acepta una alimentación DC de 9 a 60 V mediante la regleta desmontable suministrada.

¿Cómo instalar el TI-ELC50 en un riel DIN?

Fije el soporte para riel DIN suministrado al dispositivo, cuélguelo en el riel, luego gírelo hacia abajo hasta que haga clic. Para retirarlo, presione hacia abajo y gírelo fuera del riel.

¿Qué tipos de montaje son posibles?

El conmutador se puede montar en riel DIN, en pared (usando las placas suministradas) o colocar sobre un escritorio.

¿Cuál es el consumo eléctrico del TI-ELC50?

El consumo máximo es de 1,69 W, lo que lo hace muy eficiente energéticamente.

¿El TI-ELC50 se entrega con una fuente de alimentación?

No, la fuente de alimentación se vende por separado. Los modelos compatibles incluyen las series TI-M6024, TI-S12024, TI-S12048, etc.

¿Cómo saber si el conmutador está encendido?

El LED de alimentación en el panel frontal se enciende cuando el dispositivo está correctamente alimentado.

¿Qué hacer si un LED de puerto no se enciende?

Verifique que el cable Ethernet esté correctamente conectado y que el otro dispositivo esté encendido. Si el problema persiste, pruebe con otro cable o puerto.

¿Puedo usar el TI-ELC50 con una fuente de 48V?

Sí, el rango de tensión aceptado es de 9 a 60 V DC, por lo que una fuente de 48 V es perfectamente adecuada.

¿Qué precauciones de seguridad debo seguir?

Siempre corte la alimentación antes de conectar o desconectar cables. Respete la polaridad y no use una tensión superior a la indicada en la etiqueta.

¿Cómo limpiar el conmutador?

Desconecte la alimentación, luego limpie suavemente con un paño seco y que no suelte pelusa. No use productos químicos ni abrasivos.

MANUAL DE USUARIO TI-ELC50 TRENDNET

1. Antes de comenzar
2. Referencia rápida
3. Instalación del hardware

23 Português

1. Antes de comenzar

Contenidos del Paquete

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guía de instalación rápida
• Bloque de terminales extraíble
• Montaje en DIN-Rail
- Placas para montaje en pared

Requisitos mínimos

• Red existente
• Fuente de alimentación

Consumo de energía del interruptor

Modelo de switch	Consumo de alimentación del switch	Intervalo de voltaje de entrada de CC
TI-GLC80	4.72W	9 – 60V
TI-ELC80	1.92W	9 – 60V
TI-GLC50	3.21W	9 – 60V
TI-ELC50	169W	9 – 60V

Fuentes de alimentación compatibles

Modelo de fuente alimentación	Potencia máxima du suministrado	Potencia de Salida de CC	Typo
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Nota: Seleccione la fuente de alimentación adecuada según el modelo de su interruptor.

Nota de seguridad

• Apague la alimentación antes de conectar o desconectar cualquier módulo o cable. El voltaje correcto de suministro de alimentación figura en la etiqueta del producto. Compruebe el voltaje de su fuente de alimentación para asegurarse de que esté utilizando la parte correcta. NO utilice un voltaje superior al máximo especificado en la etiqueta del producto.
• Calcule la corriente máxima posible en cada cable de alimentación y cable común. Observe todos los códigos eléctricos que dictan la corriente máxima permisible para cada tamaño de cable. Si la corriente supera las calificaciones máximas, el cableado podría sobrecalentarse y producir daños graves en su equipo.

2. Referencia rápida

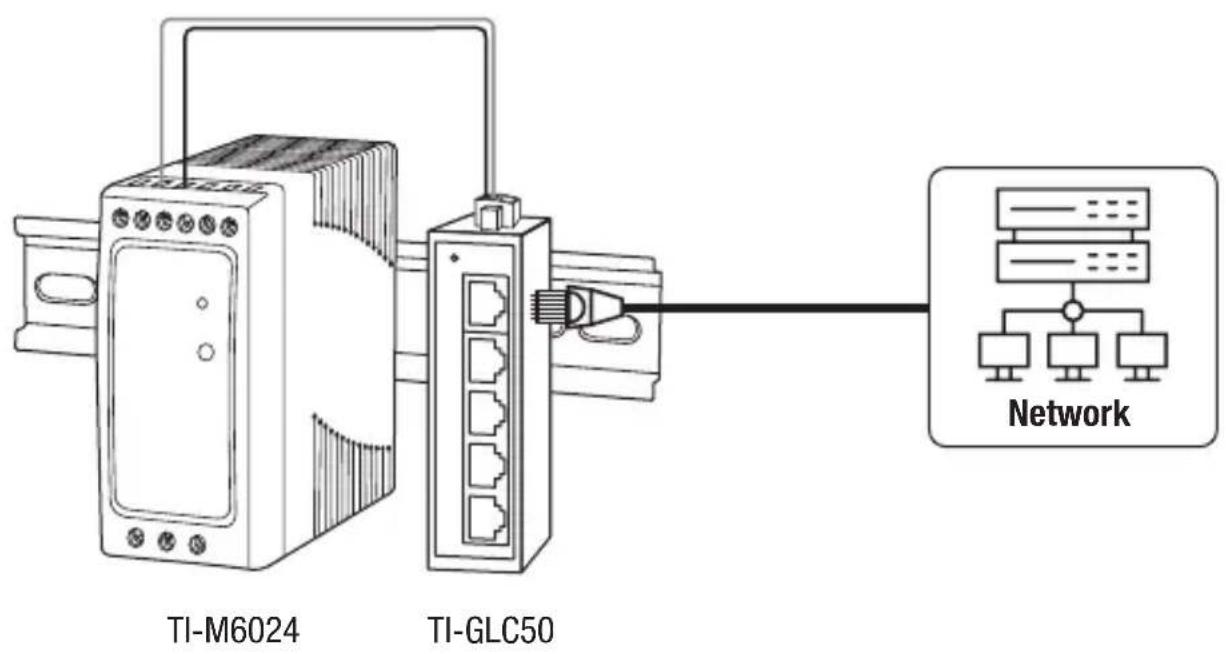

Nota: El modelo de switch y la fuente de alimentación pueden ser diferentes a los que se muestran en el siguiente ejemplo.

3. Instalación del hardware

El switch puede colocarse en un escritorio o montarse en una pared o en DIN-Rail.

Instrucciones de montaje en DIN-Rail

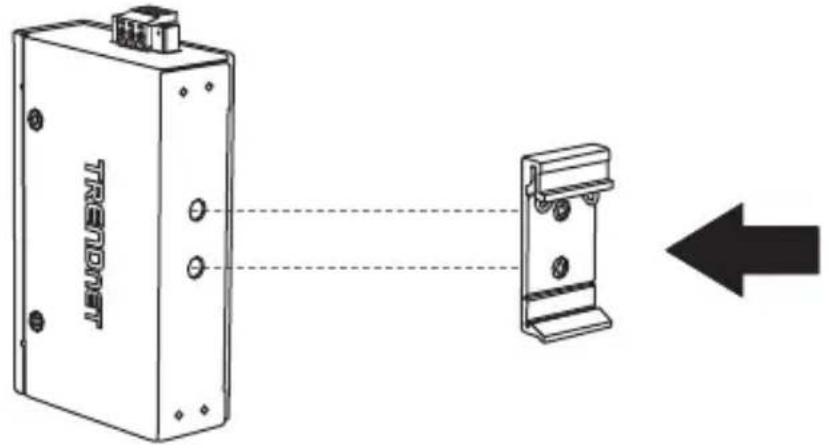

1. Acople el soporte de montaje DIN-rail al switch.

Nota: El switch puede ser diferente al que se muestra en los siguientes ejemplos.

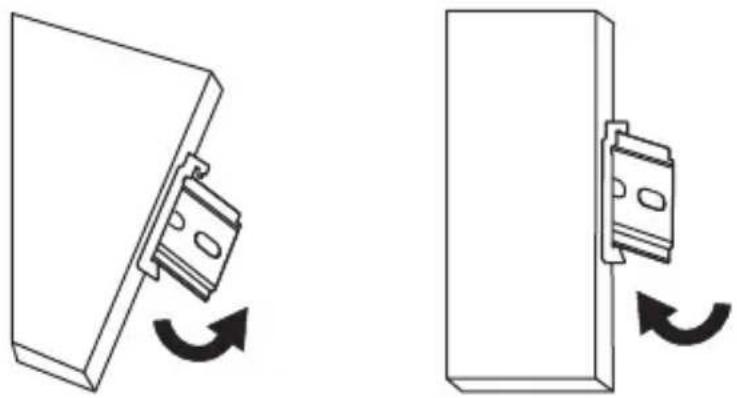

1. Coloque la unidad en frente del DIN-Rail y enganche el soporte de montaje en el carril.
2. Gire el unidad para abajo, hacia el carril, hasta dejarlo fijado. Escuchará un clic cuando quede fijado.

Montando la unidad Soltando la unidad

1. Para retirar la unidad, presione hacia abajo para liberar la parte inferior el DIN-rail y gírelo hasta sacarlo del carril.

Instrucciones para montaje en pared

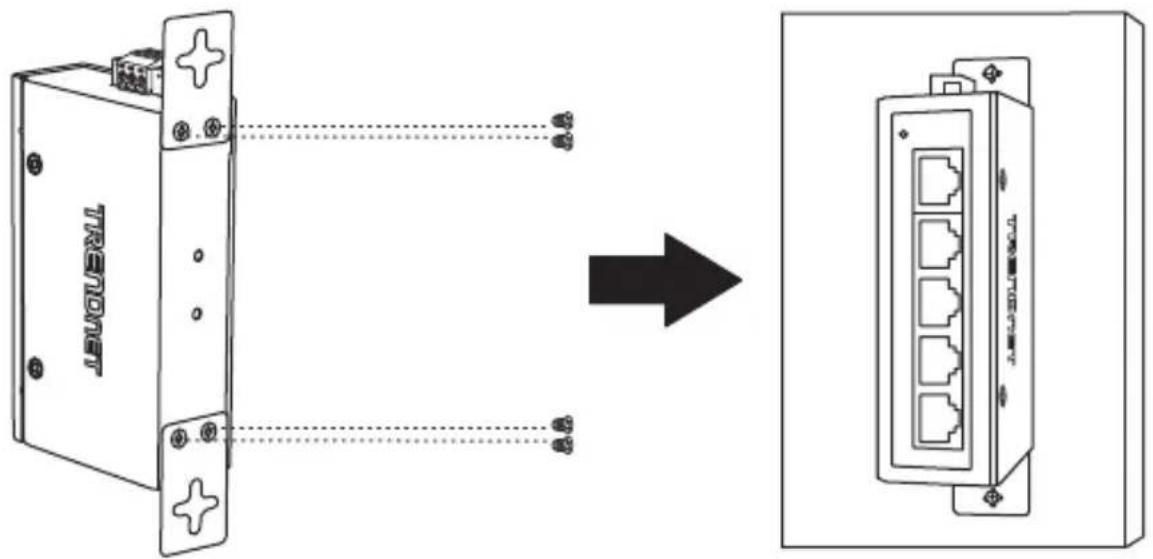

1. Fije las placas de montaje en pared al switch.
2. Monte la unidad.

Aplicar la alimentación

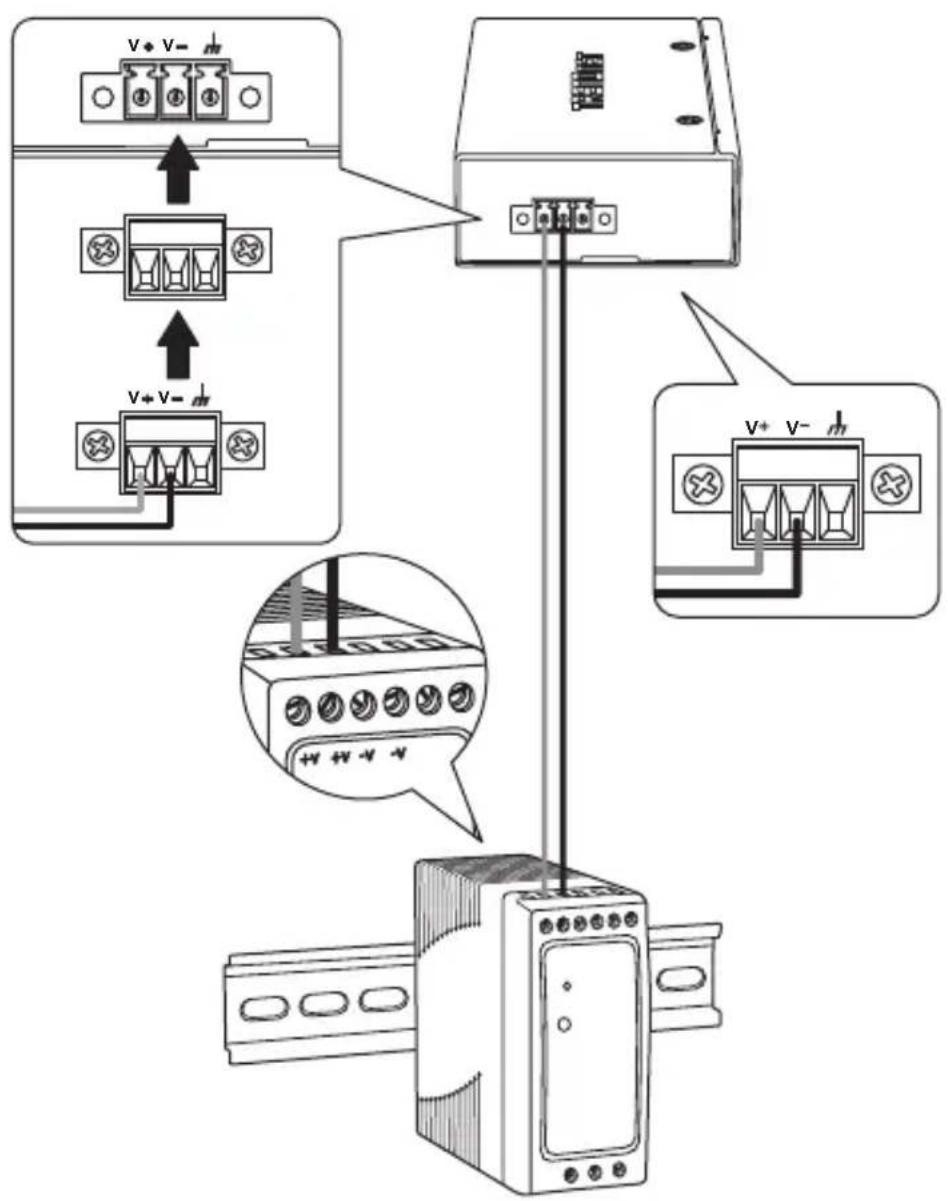

1. Conecte el fuente de alimentación (se vende por separado) al bloque de terminales incluido (según se indica más abajo) y fijelo con los tornillos.

1. Acople el bloque terminal a la unidad, conecte el cable neutro a tierra y suministre alimentación al adaptador de corriente.

Nota: El switch puede ser diferente al que se muestra en los siguientes ejemplos. Los bloques de terminales pueden ser de 3 pines (entrada de alimentación dual) o de 6 pines (entrada de alimentación dual con salida de relé de alarma), con diferencias en el etiquetado.

1. Conecte una fuente de red y dispositivos al switch. Compruebe los LED para confirmar que las conexiones estén establecidas. Su instalación ha finalizado.

____: Consulte la sección de definición de LED en las páginas 6-7 para obtener información Nota sobre el modelo de su switch.
