MANUAL DE USUARIO TI-PG1284i TRENDNET

1. Antes de comenzar
2. Referencia rápida
3. Instalación del hardware
4. Configuración del hardware

45 Português

1. Antes de comenzar

Contenidos del paquete

• TI-PG1284i / TI-PG541i / TI-PG102i / TI-PG102i-M / TI-BG62i / TI-PG103i / TI-PG743Bi
• Guía de instalación rápida
- Cable de consola

Requisitos mínimos

• Fuente de alimentación (ej. modelos: TI-S48048, TI-S24048, TI-S24052, TI-S15052, TI-S12048)
  • Computadora conectada en red
• Cable de red RJ-45

Equipo opcional

• 35 mm DIN-Rail
- Módulo SFP (e.g. TI-MGBSX, TI-MGBS10, TI-MGBS20, TI-MGBS40, TI-MGBRJ)

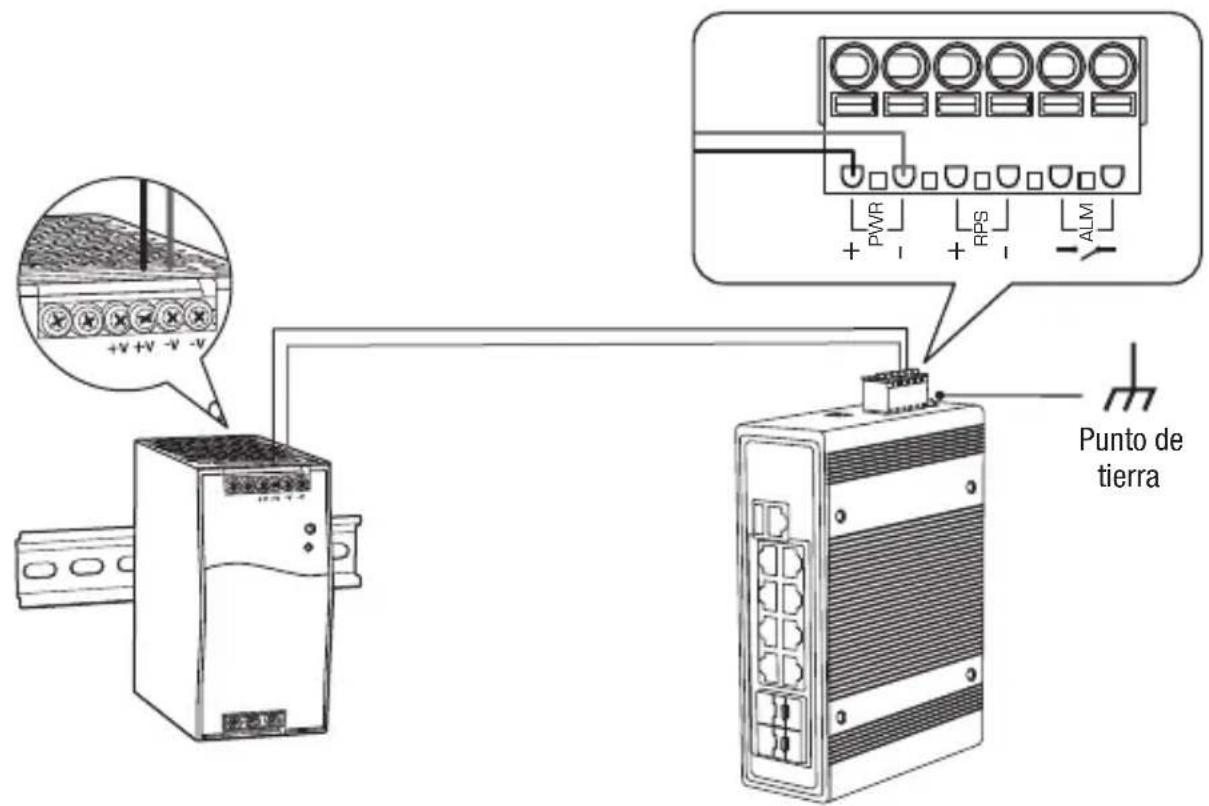

2. Referencia rápida

+V +V -V PUNTO de tierra

Nota: El modelo de switch puede ser diferente al que se muestra en el siguiente ejemplo.

3. Instalación del hardware

Nota:

La máxima cantidad de energía disponible es de 30 vatios por puerto. Si se produce una sobrecarga, el switch priorizará la distribución de energía por puerto (desde la más baja hasta la más alta). Por ejemplo, el puerto 1 recibirá la prioridad más alta y el puerto 8 la más baja. Los puertos con la menor prioridad tendrán la función PoE inactiva hasta que estén disponibles más de 7.5 vatios.

El switch puede colocarse en un escritorio o montarse en una pared o en DIN-Rail.

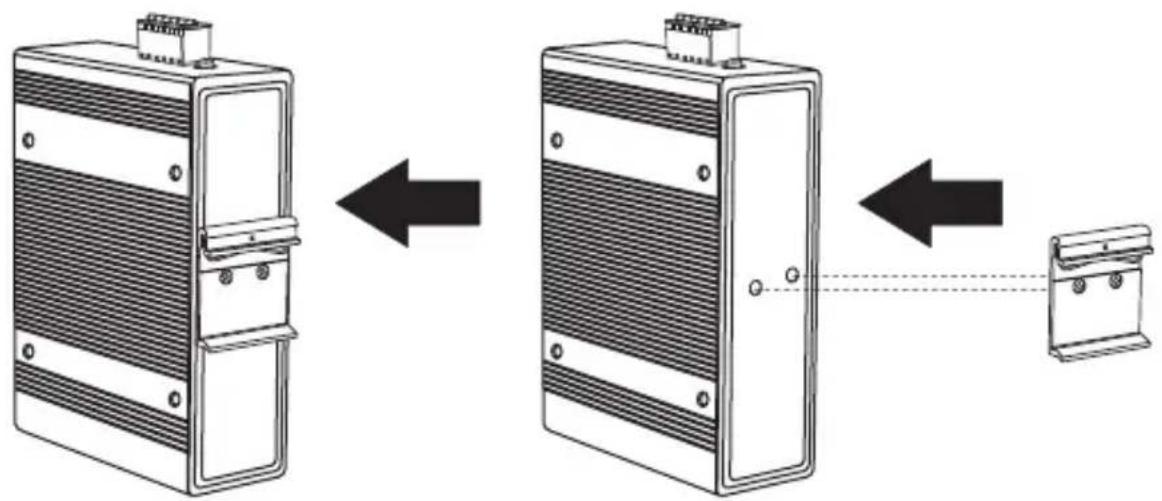

Instrucciones de montaje en DIN-Rail

1. Acople el soporte de montaje en DIN-Rail al switch.

1. Coloque la unidad en frente del DIN-Rail y enganche el soporte de montaje sobre el carril.

2. Gire el para a bajo, hacia el carril, hasta dejarlo b loqueado. Escuchará un clic c uando quede fijado.

Montando la unidad Liberando la unidad

1. Para retirar la unidad, presione hacia abajo para liberar la parte i inferior el DIN-Rail y gírelo hasta sacarlo del carril.

Aplicar la alimentación

Nota: No conecte la fuente de alimentación a una toma de corriente hasta que las conexiones de los terminales estén aseguradas con los pasos siguientes.

1. Conecte el adaptador de corriente (se vende por separado) al bloque d e terminales incluido (según se indica más abajo) y fijelo con los tornillos.

1. Acople el bloque de terminales a la unidad.

Opcional: El bastidor del switch también se puede conectar a un punto de tierra conocido para obtener mayor seguridad y protección (no se incluye el cable de tierra).

Punto de tierra

Nota de seguridad

• Apague la alimentación antes de conectar cualquier módulo o cable. El voltaje correcto de suministro de alimentación figura en la etiqueta del producto. Compruebe el voltaje de su fuente de alimentación para asegurarse de que esté utilizando la parte correcta. NO utilice un voltaje superior a 4el rango de voltaje, según se especifica en la etiqueta del producto.
• Calcule la corriente máxima posible en cada cable de alimentación y cable común. Observe todos los códigos eléctricos que dictan la corriente máxima permisible para cada tamaño de cable. Si la corriente supera las clasificaciones máximas, el cableado podría sobrecalentarse y producir daños graves en su equipo.

4. Inslatación y configuración del Hardware

Nota: Si está configurando el switch para ser gestionado desde su cuenta ya existente de la nube Hive de TRENDnet, siga los pasos de la Sección A: Configurar el switch con TRENDnet Hive Cloud Management. Si está configurando el switch sólo para la gestión de la red local, siga los pasos de la Sección B: Configurar el switch para la gestión de la red local.

Sección A: Configurar el switch con TRENDnet Hive Cloud Management

Nota: La configuración con TRENDnet Hive Cloud Management requiere una red existente con acceso a Internet y un servidor DHCP para el direccionamiento automático de la IP. El switch debe estar configurado para llegar a Internet con el fin de conectarse a su cuenta de TRENDnet Hive Cloud Management.

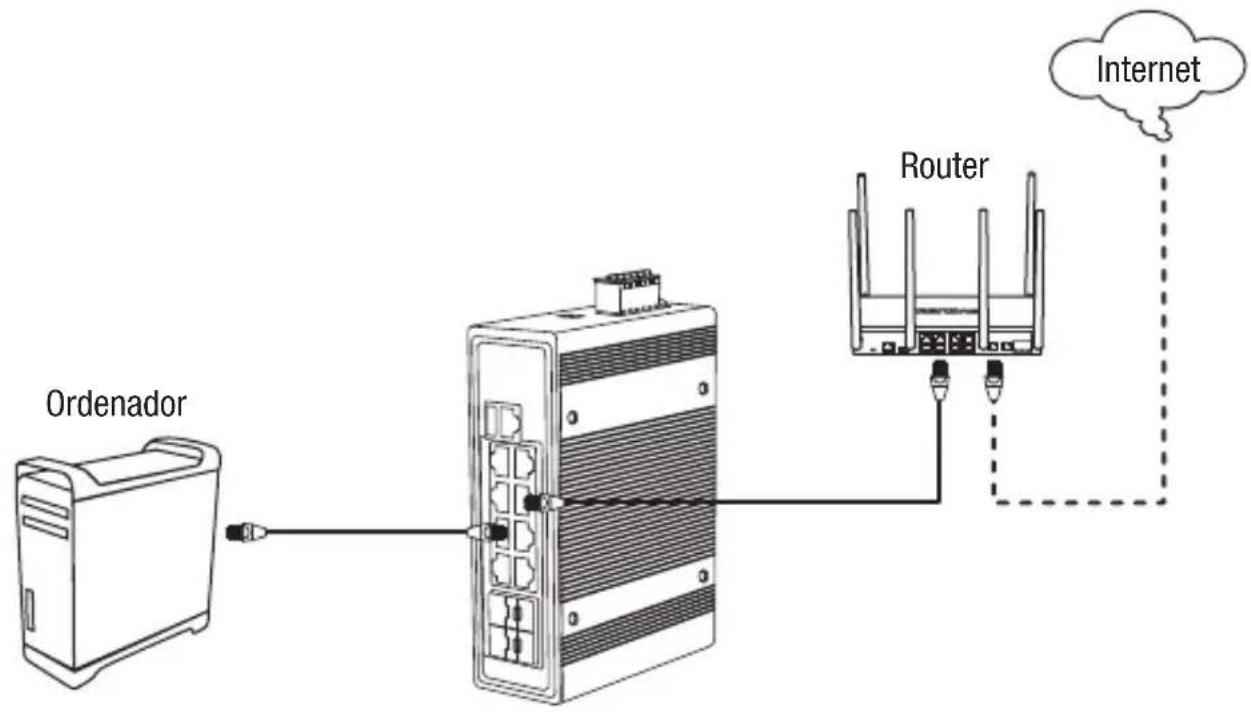

1. Conecte un cable Ethernet/de red a su ordenador y a uno de los puertos del switch.
2. Conecte otro cable Ethernet/de red a uno de los puertos de su switch y a su red o router existente con acceso a Internet y servidor DHCP para el direccionamiento automático de IP.

1. Asigne una dirección IP estática al adaptador de red de su computador en la máscara de subred de 192.168.10.x (e.j. 192.168.10.25) y máscara de subred de 255.255.255.0.

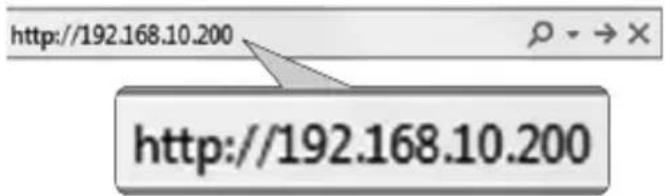

2. Abra su navegador Web, escriba la dirección IP del switch en la barra de dirección, y luego pulse Enter (Intro). La dirección IP por defecto es 192.168.10.200 / 255.255.255.0.

http://192.168.10.200 http://192.168.10.200

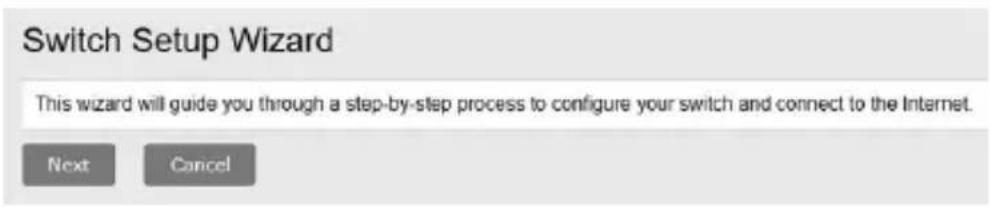

1. Haga clic en Next (Siguiente) en el Switch Setup Wizard (Asistente de configuración del switch).

Nota: Si no aparece el asistente de configuración del switch, puede hacer clic en el botón del asistente de configuración en la sección superior derecha de la página de gestión del switch para acceder al asistente de configuración del switch.

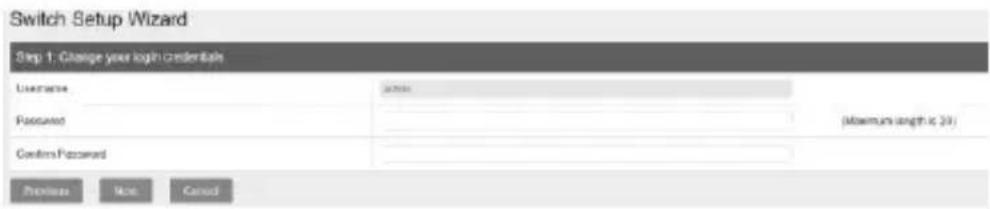

1. Puede cambiar la contraseña del administrador del switch escribiendo la nueva contraseña en los campos proporcionados, luego haga clic en Next (Siguiente).

Nota: Si introduce una nueva contraseña, tenga en cuenta que deberá utilizarla cuando inicie sesión en la página de gestión del switch para acceder a la gestión local.

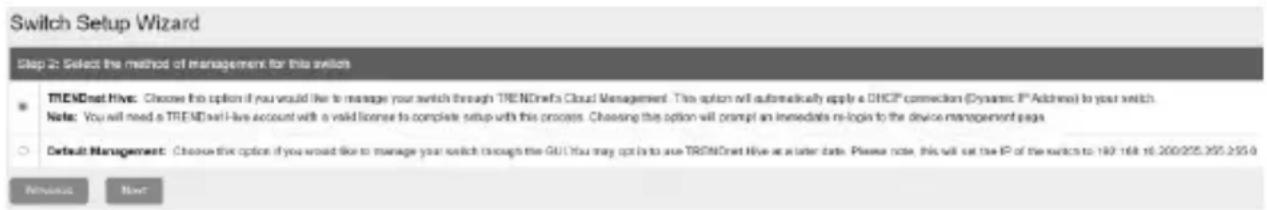

1. Para el método de gestión, seleccione TRENDnet Hive.

Nota: La configuración con TRENDnet Hive Cloud Management requiere una red existente con acceso a Internet y un servidor DHCP para el direccionamiento IP automático. El switch debe estar configurado para llegar a Internet con el fin de conectarse a su cuenta de TRENDnet Hive Cloud Management. Si el switch no puede obtener la configuración de la dirección IP y del DNS del servidor DHCP y no puede llegar a Internet, el registro del switch en su cuenta de gestión de la nube Hive de TRENDnet fallará.

1. Después de seleccionar TRENDnet Hive, haga clic en Next (Siguiente) y cambie la configuración del adaptador de red de su ordenador para obtener una dirección IP automáticamente para así continuar con el asistente de configuración.

Nota: Después de seleccionar la opción TRENDnet Hive y hacer clic en Next (Siguiente), el switch cambiará inmediatamente la configuración de la dirección IP por defecto del switch a DHCP y obtendrá la configuración de la dirección IP de su red existente.

Previous

Next

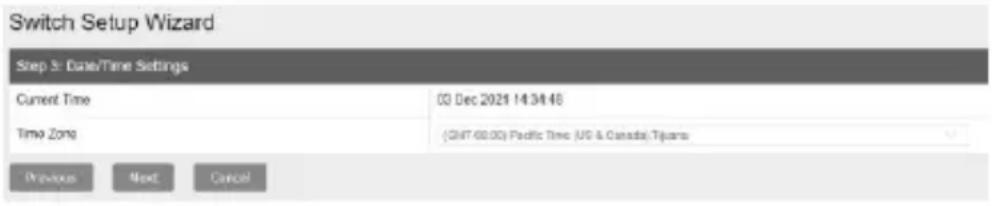

1. Seleccione su (Horaria Zona), y después haga clic en (Siguiente).Time Zone Next

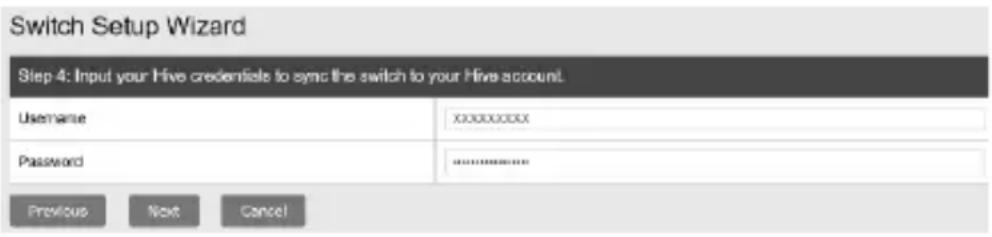

1. Introduzca las credenciales de la cuenta de usuario de su cuenta de TRENDnet Hive Cloud Management para registrar el switch con su cuenta y, a continuación, haga clic en Next (Siguiente).

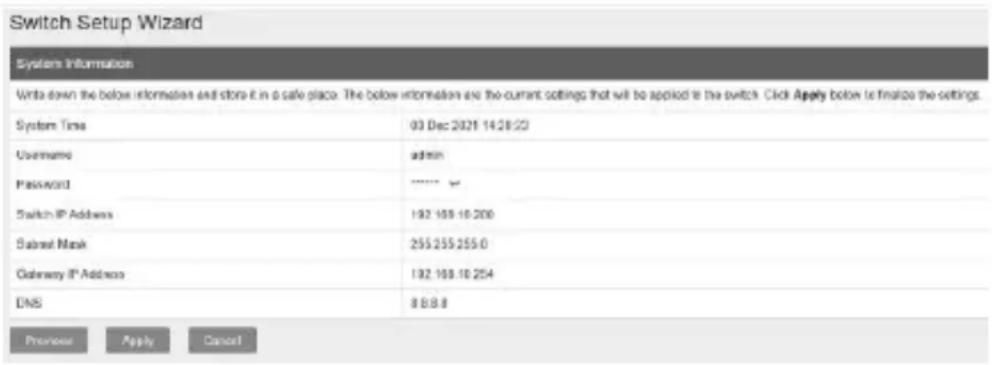

1. La página de resumen mostrará todos los ajustes de configuración que se aplicaron a través del asistente de configuración. Haga clic en Apply (Aplicar) para completar el asistente de configuración.

Nota: Puede anotar la nueva contraseña y la configuración de la dirección IP para el acceso de gestión local al switch.

1. Para verificar que el switch se ha registrado con éxito en su cuenta de TRENDnet Hive Cloud Management, el botón Hive de la parte superior derecha será verde para indicar que el registro se ha realizado correctamente.

Sección B: Configurar el switch para la gestión de la red local

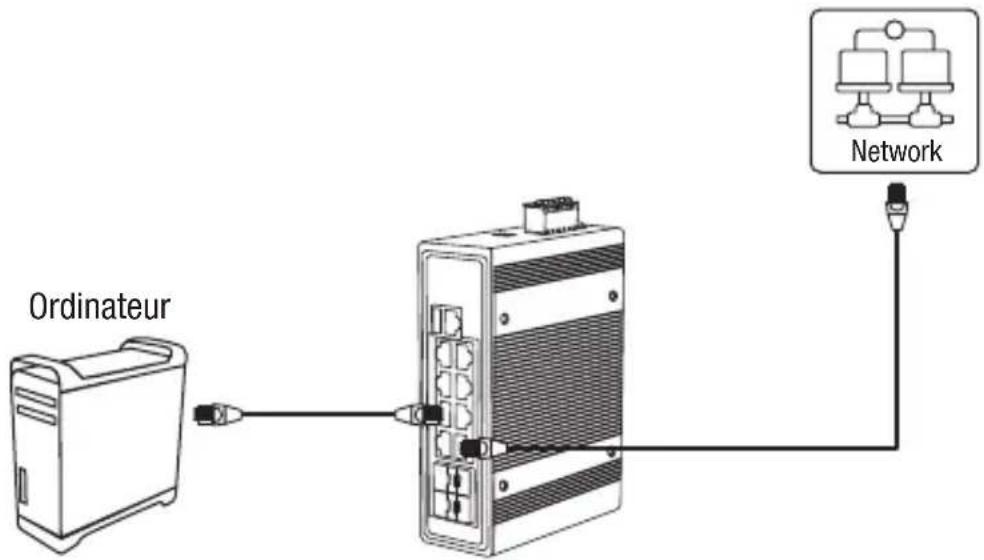

1. Conecte un cable Ethernet/de red a su ordenador y a uno de los puertos del switch.

Ordinateur Network

1. Asigne una dirección IP estática al adaptador de red de su computador en la máscara de subred de 192.168.10.x (e.j. 192.168.10.25) y máscara de subred de 255.255.255.0.

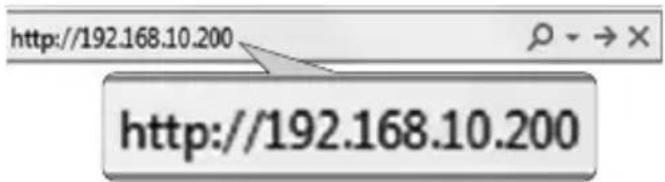

2. Abra su navegador Web, escriba la dirección IP del switch en la barra de dirección, y luego pulse Enter (Intro). La dirección IP por defecto es 192.168.10.200 / 255.255.255.0.

http://192.168.10.200 http://192.168.10.200

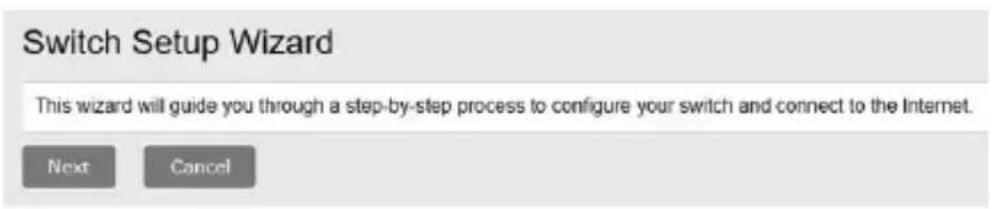

1. Haga clic en Next (Siguiente) en el Switch Setup Wizard (Asistente de configuración del switch).

Nota: Si no aparece el asistente de configuración del switch, puede hacer clic en el botón del asistente de configuración en la sección superior derecha de la página de gestión del switch para acceder al asistente de configuración del switch.

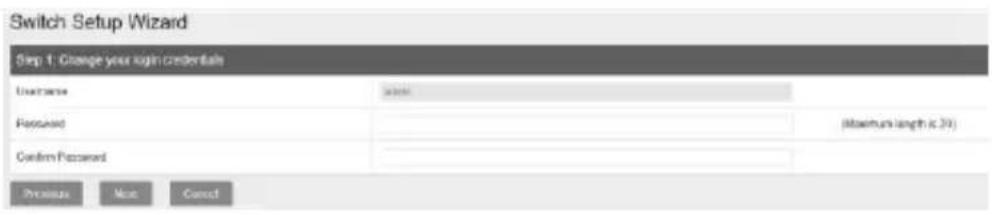

1. Puede cambiar la contraseña del administrador del switch escribiendo la nueva contraseña en los campos proporcionados, luego haga clic en Next (Siguiente).

Nota: Si introduce una nueva contraseña, tenga en cuenta que deberá utilizarla cuando inicie sesión en la página de gestión del switch para acceder a la gestión local.

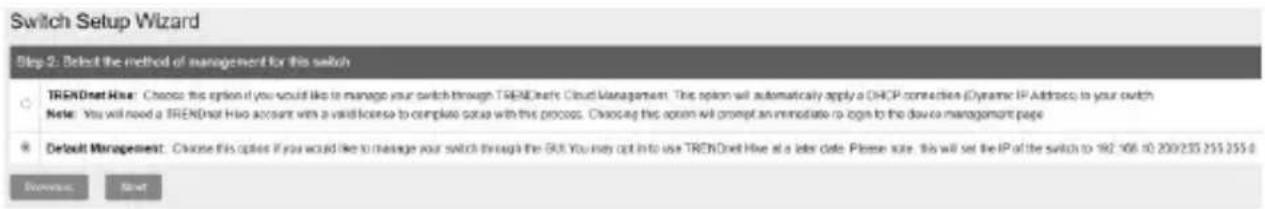

1. Para el método de gestión, seleccione (Gestión predeterminada).Default Management

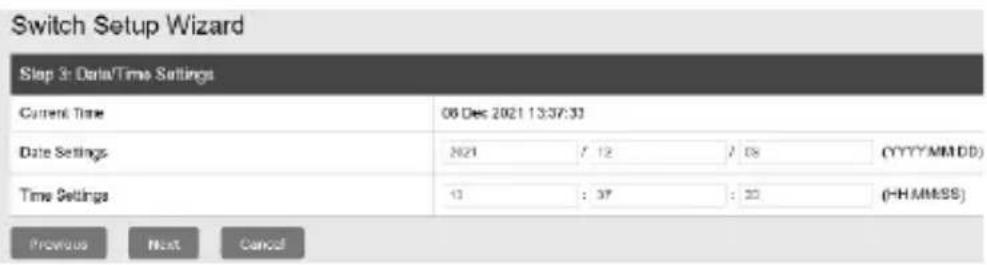

1. Configure los ajustes de fecha y hora del switch y, a continuación, haga clic en Next (Siguiente).

Switch Setup Wizard Step 3: Data/Time Settings Current Time 08 Dec 2021 13:37:31 Date Settings 2021 7 12 7 08 (YYYYMMDD) Time Settings 42 : 37 : 22 (HHMMSS) Previous Next Cancel

1. Configure la dirección IP del switch, la máscara de subred, la dirección IP de la pasarela y los ajustes de DNS para que coincidan con los requisitos de su red existente utilizando los campos proporcionados y, a continuación, haga clic en Next (Siguiente).

Nota: Si la configuración de la dirección IP del switch se cambia a una subred IP diferente, como 192.168.1.x, 192.168.2.x, etc., será necesario cambiar la configuración del adaptador de red de su ordenador para que coincida con la nueva dirección IP configurada en el switch para poder acceder a la página de gestión del switch.

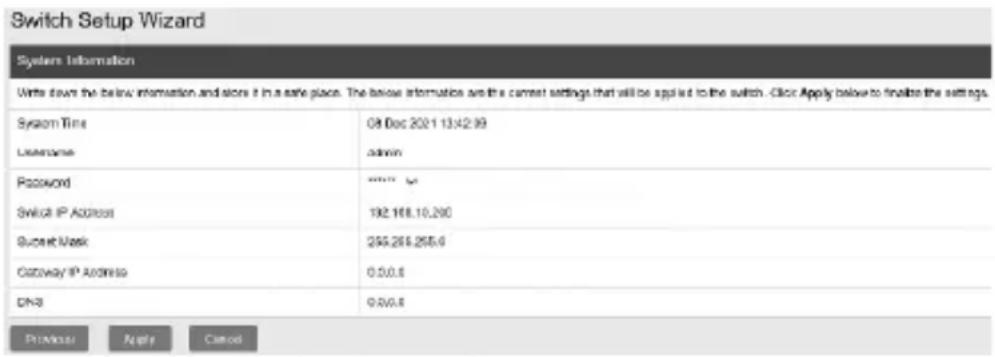

1. La página de resumen mostrará todos los ajustes de configuración que se aplicaron a través del asistente de configuración. Haga clic en Apply (Aplicar) para completar el asistente de configuración.

Nota: Puede anotar la nueva contraseña y la configuración de la dirección IP para el acceso de gestión local al switch.

Nota: Para descargar la última versión de la guía del usuario, visite:

https://www.trendnet.com/support y seleccione el Switch Model, en la lista desplegable Product Download (descarga de productos).
