TI-GLC50 - Interruptor TRENDNET - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador industrial Gigabit 5 puertos
Modelo	TI-GLC50
Marca	TRENDnet
Número de puertos	5 puertos Gigabit Ethernet (RJ-45)
Velocidad	10/100/1000 Mbps (auto-negociación)
Consumo eléctrico	3,21 W
Tensión de entrada	9-60 V CC (borne desmontable)
Alimentación recomendada	Vendida por separado (modelos compatibles: TI-M6024, TI-S12024, TI-S12048, etc.)
Métodos de montaje	Escritorio, mural (placas incluidas), riel DIN (kit incluido)
LED indicadores	Alimentación (PWR), enlace/actividad por puerto (LNK/ACT)
Normas de seguridad	EN IEC 62368-1:2020+A11:2020, EN 55032, EN 55035
Compatibilidad EMC	EN 55032:2015/A1:2020, EN 55035:2017/A11:2020, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019
Contenido del empaque	Conmutador, guía de instalación rápida, borne desmontable, kit de montaje para riel DIN, placas de fijación mural
Mantenimiento	Desconecte el aparato antes de limpiar. Use un paño suave y seco. No use productos químicos.
Seguridad de instalación	Corte la alimentación antes de conectar o desconectar módulos. Respete las polaridades del borne. No use una tensión superior a la indicada.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. Contacte al soporte técnico de TRENDnet para cualquier intervención.
Información general	Fabricante: TRENDnet, Inc., 20675 Manhattan Place, Torrance, CA 90501, EE. UU. Fabricado en China.

Preguntas frecuentes - TI-GLC50 TRENDNET

¿Cómo instalar el conmutador en un riel DIN?

Fije el soporte de fijación para riel DIN incluido al conmutador. Cuelgue el soporte en el riel DIN, luego gire el dispositivo hacia abajo hasta escuchar un clic. Para retirarlo, presione hacia abajo para liberar el riel y gire el dispositivo fuera del riel.

¿Qué alimentación usar para el TI-GLC50?

El conmutador requiere una alimentación externa no incluida. Use una alimentación compatible con una tensión de entrada entre 9 y 60 V CC a través del borne desmontable. Los modelos recomendados incluyen TI-M6024, TI-S12024, TI-S12048, etc. Respete las polaridades (+/-) indicadas.

¿Qué hacer si los LED no se encienden después de la alimentación?

Verifique primero que la alimentación esté correctamente conectada y que la tensión esté dentro del rango permitido (9-60 V CC). Asegúrese de que el borne esté bien insertado y que los tornillos estén apretados. Si el problema persiste, pruebe con otra alimentación compatible o contacte al soporte técnico.

¿Este conmutador es adecuado para uso en exteriores?

El TI-GLC50 es un conmutador industrial diseñado para uso en interiores en entornos exigentes (riel DIN, armarios eléctricos). No está certificado para exposición directa a la intemperie. Instálelo en un lugar seco y protegido de salpicaduras de agua.

¿Puedo usar una alimentación PoE para este conmutador?

No, el TI-GLC50 no es un conmutador PoE. No proporciona alimentación a través de los puertos Ethernet. La alimentación debe suministrarse a través del borne CC dedicado. Use una alimentación de red o una fuente CC adecuada.

¿Cómo restablecer el conmutador a los valores de fábrica?

El TI-GLC50 es un conmutador no administrado. No hay botón de restablecimiento. Funciona automáticamente sin configuración. Para reiniciar, desconecte y vuelva a conectar la alimentación.

¿Qué cables usar para conectar los periféricos?

Use cables Ethernet de categoría 5e o superior (Cat5e, Cat6) con conectores RJ-45 para velocidades Gigabit. La longitud máxima por segmento es de 100 metros.

¿El conmutador admite VLAN u otras funciones avanzadas?

No, el TI-GLC50 es un conmutador no administrado (plug-and-play). No admite VLAN, QoS o administración remota. Está diseñado para una conectividad simple y confiable.

¿Cómo limpiar el conmutador?

Desconecte siempre la alimentación antes de limpiar. Use un paño suave y seco para limpiar la superficie. No use líquidos, aerosoles ni productos abrasivos que puedan dañar el dispositivo.

¿Dónde encontrar el número de serie del dispositivo?

El número de serie (S/N) está impreso en una etiqueta ubicada en el lateral o la parte inferior del conmutador. Es necesario para cualquier solicitud de soporte técnico o garantía.

MANUAL DE USUARIO TI-GLC50 TRENDNET

1. Antes de comenzar
2. Referencia rápida
3. Instalación del hardware

23 Português

1. Antes de comenzar

Contenidos del Paquete

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guía de instalación rápida
• Bloque de terminales extraíble
• Montaje en DIN-Rail
- Placas para montaje en pared

Requisitos mínimos

• Red existente
• Fuente de alimentación

Consumo de energía del interruptor

Modelo de switch	Consumo de alimentación del switch	Intervalo de voltaje de entrada de CC
TI-GLC80	4.72W	9 – 60V
TI-ELC80	1.92W	9 – 60V
TI-GLC50	3.21W	9 – 60V
TI-ELC50	169W	9 – 60V

Fuentes de alimentación compatibles

Modelo de fuente alimentación	Potencia máxima du suministrado	Potencia de Salida de CC	Typo
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Nota: Seleccione la fuente de alimentación adecuada según el modelo de su interruptor.

Nota de seguridad

• Apague la alimentación antes de conectar o desconectar cualquier módulo o cable. El voltaje correcto de suministro de alimentación figura en la etiqueta del producto. Compruebe el voltaje de su fuente de alimentación para asegurarse de que esté utilizando la parte correcta. NO utilice un voltaje superior al máximo especificado en la etiqueta del producto.
• Calcule la corriente máxima posible en cada cable de alimentación y cable común. Observe todos los códigos eléctricos que dictan la corriente máxima permisible para cada tamaño de cable. Si la corriente supera las calificaciones máximas, el cableado podría sobrecalentarse y producir daños graves en su equipo.

2. Referencia rápida

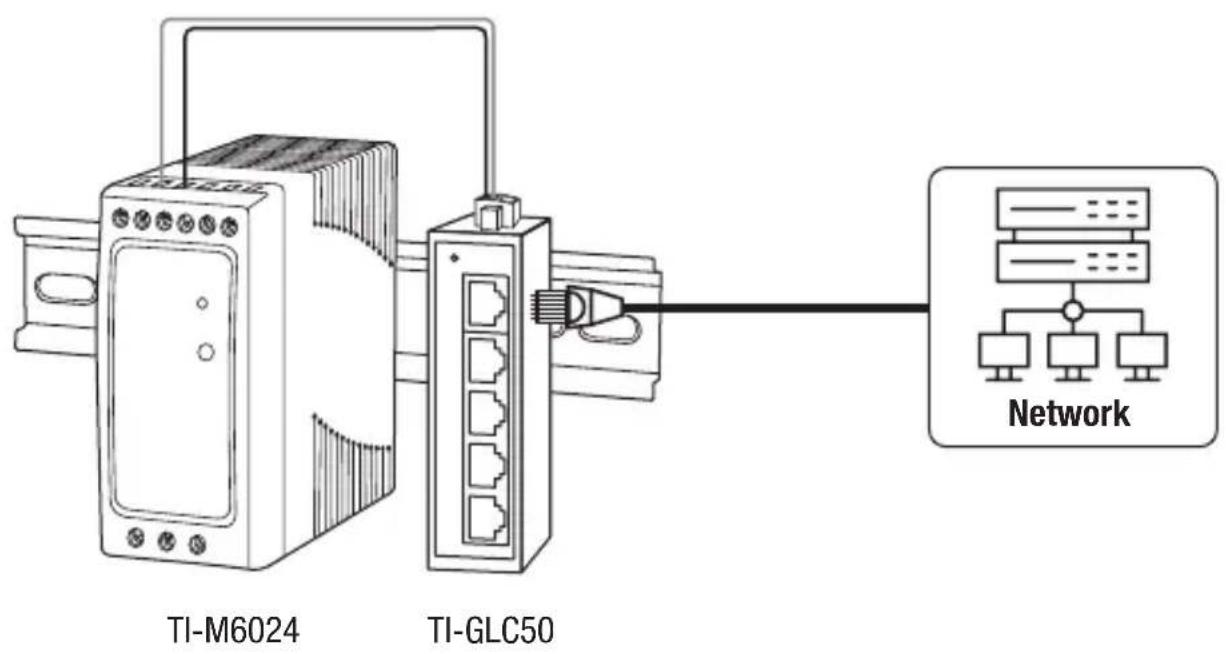

Nota: El modelo de switch y la fuente de alimentación pueden ser diferentes a los que se muestran en el siguiente ejemplo.

3. Instalación del hardware

El switch puede colocarse en un escritorio o montarse en una pared o en DIN-Rail.

Instrucciones de montaje en DIN-Rail

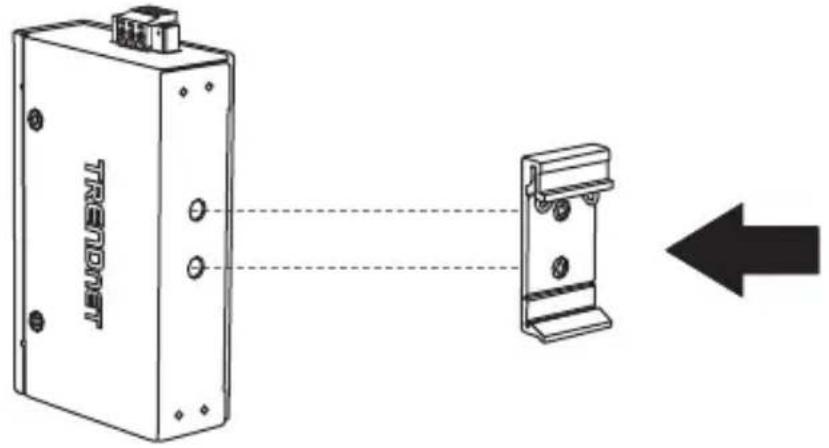

1. Acople el soporte de montaje DIN-rail al switch.

Nota: El switch puede ser diferente al que se muestra en los siguientes ejemplos.

1. Coloque la unidad en frente del DIN-Rail y enganche el soporte de montaje en el carril.
2. Gire el unidad para abajo, hacia el carril, hasta dejarlo fijado. Escuchará un clic cuando quede fijado.

Montando la unidad Soltando la unidad

1. Para retirar la unidad, presione hacia abajo para liberar la parte inferior el DIN-rail y gírelo hasta sacarlo del carril.

Instrucciones para montaje en pared

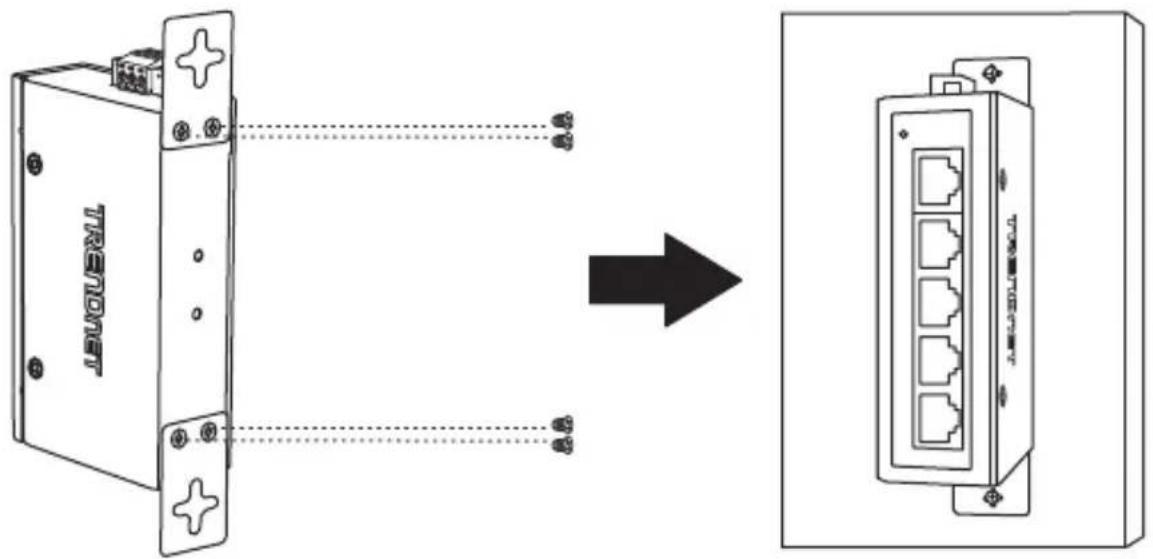

1. Fije las placas de montaje en pared al switch.
2. Monte la unidad.

Aplicar la alimentación

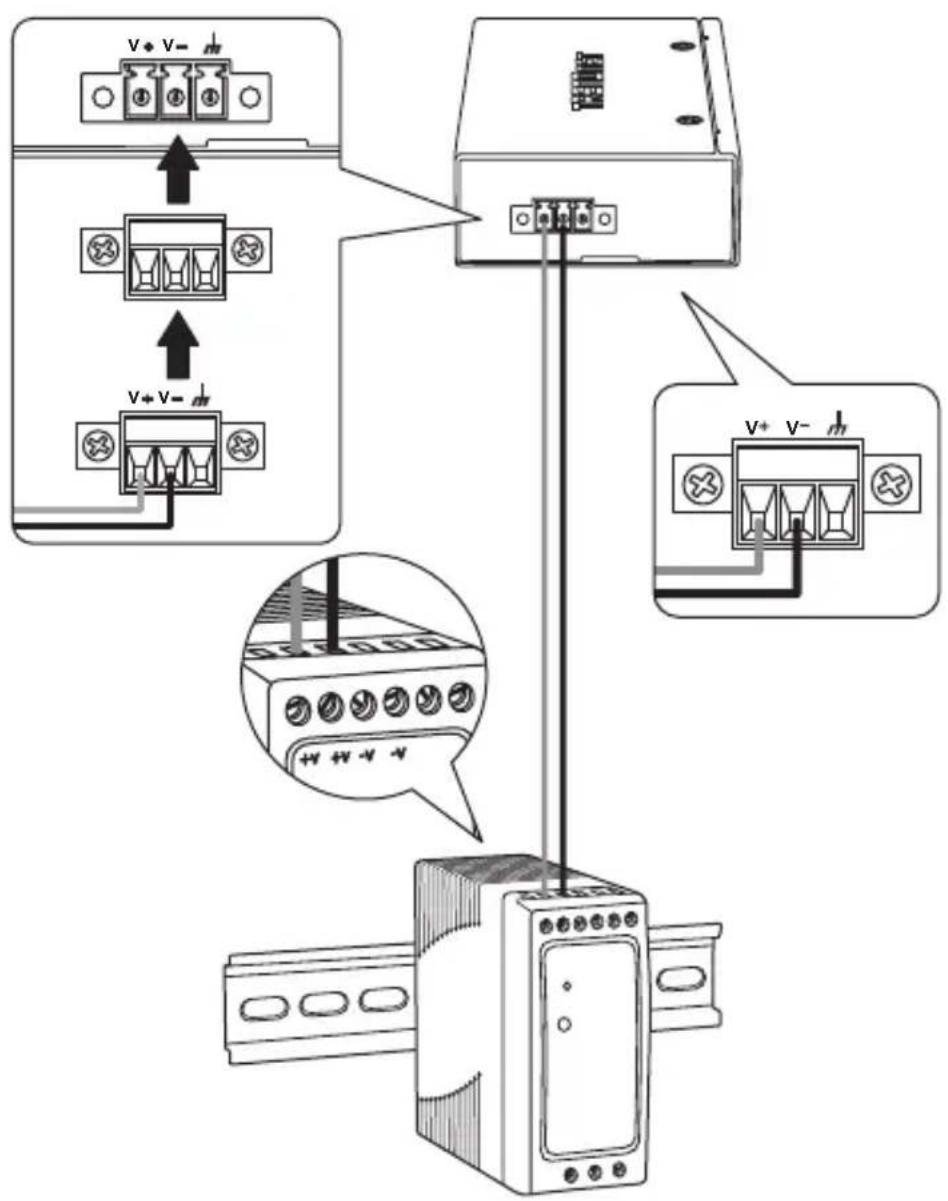

1. Conecte el fuente de alimentación (se vende por separado) al bloque de terminales incluido (según se indica más abajo) y fijelo con los tornillos.

1. Acople el bloque terminal a la unidad, conecte el cable neutro a tierra y suministre alimentación al adaptador de corriente.

Nota: El switch puede ser diferente al que se muestra en los siguientes ejemplos. Los bloques de terminales pueden ser de 3 pines (entrada de alimentación dual) o de 6 pines (entrada de alimentación dual con salida de relé de alarma), con diferencias en el etiquetado.

1. Conecte una fuente de red y dispositivos al switch. Compruebe los LED para confirmar que las conexiones estén establecidas. Su instalación ha finalizado.

____: Consulte la sección de definición de LED en las páginas 6-7 para obtener información Nota sobre el modelo de su switch.
