Tipo di prodotto	Commutatore industriale Gigabit 5 porte
Modello	TI-GLC50
Marca	TRENDnet
Numero di porte	5 porte Gigabit Ethernet (RJ-45)
Velocità	10/100/1000 Mbps (auto-negoziazione)
Consumo elettrico	3,21 W
Tensione di ingresso	9-60 V CC (morsettiera estraibile)
Alimentazione consigliata	Venduta separatamente (modelli compatibili: TI-M6024, TI-S12024, TI-S12048, ecc.)
Metodi di montaggio	Scrivania, parete (piastre incluse), guida DIN (kit incluso)
LED indicatori	Alimentazione (PWR), collegamento/attività per porta (LNK/ACT)
Norme di sicurezza	EN IEC 62368-1:2020+A11:2020, EN 55032, EN 55035
Compatibilità CEM	EN 55032:2015/A1:2020, EN 55035:2017/A11:2020, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019
Contenuto della confezione	Commutatore, guida all'installazione rapida, morsettiera estraibile, kit di montaggio per guida DIN, piastre di fissaggio a parete
Manutenzione	Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza di installazione	Spegnere l'alimentazione prima di collegare o scollegare i moduli. Rispettare le polarità della morsettiera. Non utilizzare una tensione superiore a quella indicata.
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Contattare il supporto tecnico TRENDnet per qualsiasi intervento.
Informazioni generali	Produttore: TRENDnet, Inc., 20675 Manhattan Place, Torrance, CA 90501, USA. Prodotto in Cina.

Domande frequenti - TI-GLC50 TRENDNET

Come installare il commutatore su una guida DIN?

Fissare il supporto di fissaggio per guida DIN incluso al commutatore. Agganciare il supporto sulla guida DIN, quindi ruotare l'apparecchio verso il basso fino a sentire un clic. Per rimuoverlo, premere verso il basso per sganciare la guida e ruotare l'apparecchio fuori dalla guida.

Quale alimentazione utilizzare per il TI-GLC50?

Il commutatore richiede un'alimentazione esterna non fornita. Utilizzare un'alimentazione compatibile con una tensione di ingresso compresa tra 9 e 60 V CC tramite la morsettiera estraibile. I modelli consigliati includono TI-M6024, TI-S12024, TI-S12048, ecc. Rispettare le polarità (+/-) indicate.

Cosa fare se i LED non si accendono dopo l'accensione?

Controllare prima che l'alimentazione sia collegata correttamente e che la tensione sia nell'intervallo consentito (9-60 V CC). Assicurarsi che la morsettiera sia ben inserita e che le viti siano serrate. Se il problema persiste, provare con un'altra alimentazione compatibile o contattare il supporto tecnico.

Questo commutatore è adatto per uso esterno?

Il TI-GLC50 è un commutatore industriale progettato per uso interno in ambienti esigenti (guida DIN, armadi elettrici). Non è certificato per l'esposizione diretta agli agenti atmosferici. Installarlo in un luogo asciutto e al riparo da schizzi d'acqua.

Posso utilizzare un'alimentazione PoE per questo commutatore?

No, il TI-GLC50 non è un commutatore PoE. Non fornisce alimentazione attraverso le porte Ethernet. L'alimentazione deve essere fornita tramite la morsettiera CC dedicata. Utilizzare un alimentatore di rete o una fonte CC adatta.

Come ripristinare il commutatore alle impostazioni di fabbrica?

Il TI-GLC50 è un commutatore non gestito. Non è presente alcun pulsante di ripristino. Funziona automaticamente senza configurazione. Per un riavvio, scollegare e ricollegare l'alimentazione.

Quali cavi utilizzare per collegare i dispositivi?

Utilizzare cavi Ethernet di categoria 5e o superiore (Cat5e, Cat6) con connettori RJ-45 per velocità Gigabit. La lunghezza massima per segmento è di 100 metri.

Il commutatore supporta la VLAN o altre funzioni avanzate?

No, il TI-GLC50 è un commutatore non gestito (plug-and-play). Non supporta VLAN, QoS o gestione remota. È progettato per una connettività semplice e affidabile.

Come pulire il commutatore?

Scollegare sempre l'alimentazione prima della pulizia. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare liquidi, aerosol o prodotti abrasivi che potrebbero danneggiare l'apparecchio.

Dove trovare il numero di serie dell'apparecchio?

Il numero di serie (S/N) è stampato su un'etichetta situata sul lato o sul fondo del commutatore. È necessario per qualsiasi richiesta di supporto tecnico o garanzia.

MANUALE UTENTE TI-GLC50 TRENDNET

1. Prima di cominciare
2. Riferimento rapido
3. Installazione hardware

1. Prima di cominciare

Contenuto della Confezione

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guida di Installazione Rapida
• Blocco contatti estraibile
• Montaggio su guida DIN
• Piastra di montaggio a parete

Requisiti minimi

• Rete esistente
• Alimentatore

Alimentatori compatibili

Modello di alimentazione	Massimo. Alimentazione fornita	Uscita CC	Tipo
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Nota: selezionare l'alimentatore appropriato in base al modello dello switch.

Nota di sicurezza

• Spegnere l'alimentazione prima di collegare o scollegare qualsiasi modulo o filo. La corretta tensione di alimentazione è elencata sull'etichetta del prodotto. Controllare il voltaggio della propria fonte di alimentazione per accertarsi di stare usando la parte corretta. Non utilizzare un voltaggio superiore a come specificato sull'etichetta del prodotto.
• Calcolare la massima corrente possibile in ciascun cavo di alimentazione e cavo comune. Osservare tutti i codici elettrici che raccomandano la corrente massima disponibile per ciascuna dimensione del filo. Se la corrente supera la tensione nominale massima, il cablaggio potrebbe surriscaldarsi, causando seri danni alla vostra apparecchiatura.

2. Riferimento rapido

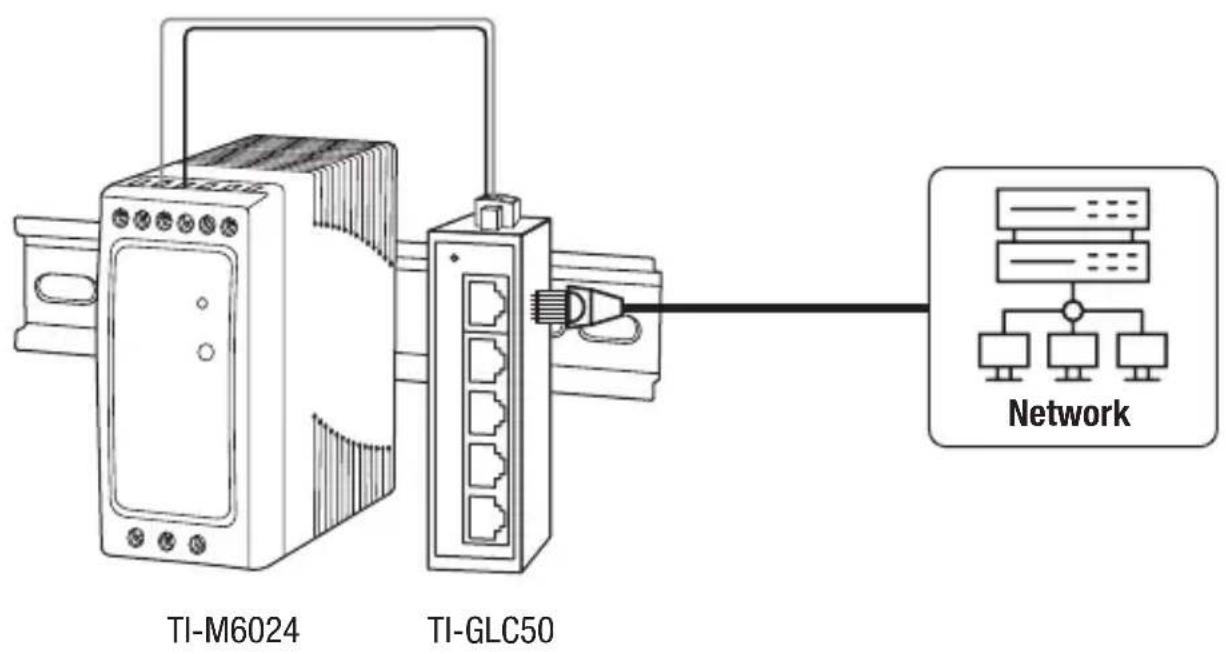

Nota: Il modello di switch e l'alimentatore possono essere differenti da quelli mostrati nell'esempio seguente.

3. Installazione Hardware

L'interruttore può essere posizionato su tavolo, a muro oppure montato su guida DIN.

Istruzioni per il montaggio su guida DIN

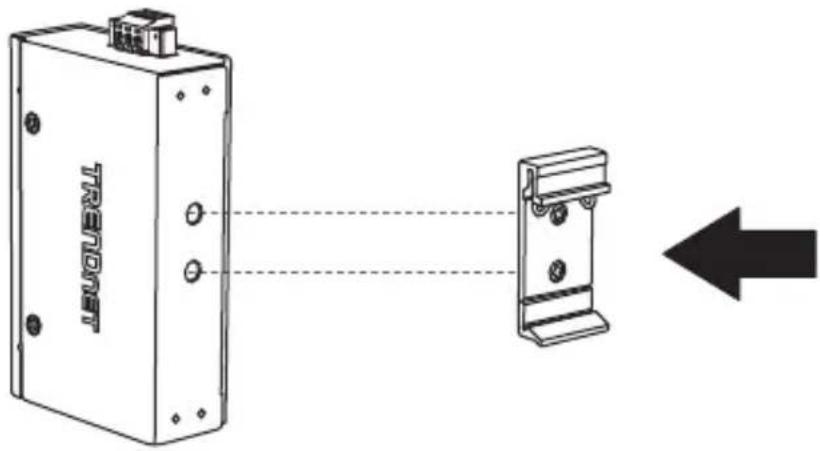

1. Montare la staffa DIN sullo convertitore.

1. Posizionare l'unità di fronte al DIN-Rail e agganciare la staffa di m ontaggio sopra la parte superiore del binario.

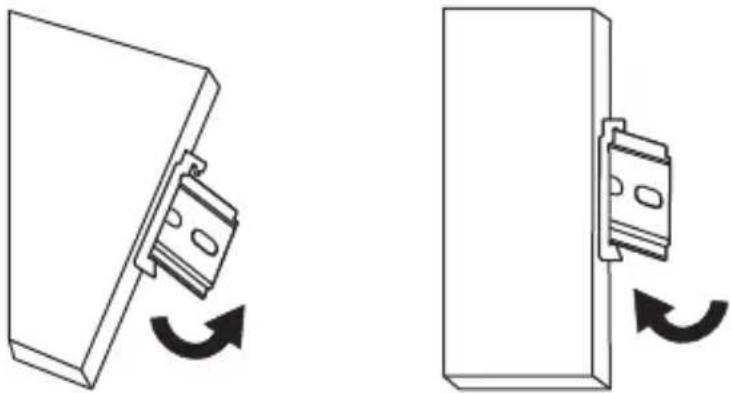

2. Ruotate l'unità in basso in basso verso la guida per bloccarlo in posizione. Sarà fissato quando udirete lo scatto.

Installazione dello unità Disinstallazione dello unità

1. Per rimuovere l'unità, spingere per liberare la parte inferiore del D IN-Rail e ruotare per allontanare dal binario.

Istruzione per il montaggio a muro

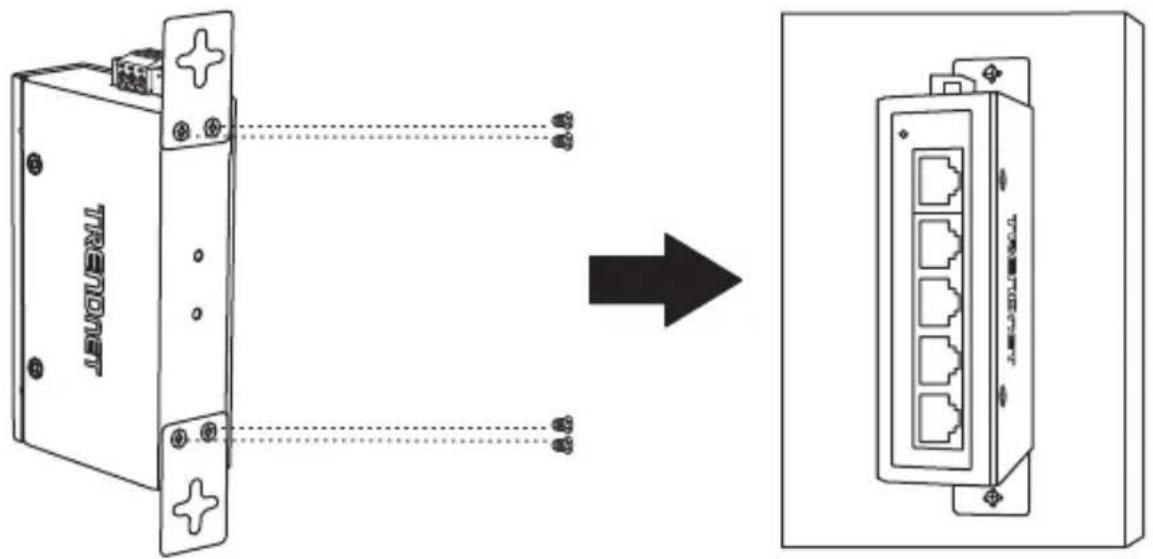

1. Fissare allo switch la piastra di montaggio a parete.
2. Installare lo switch.

Collegare l'alimentazione

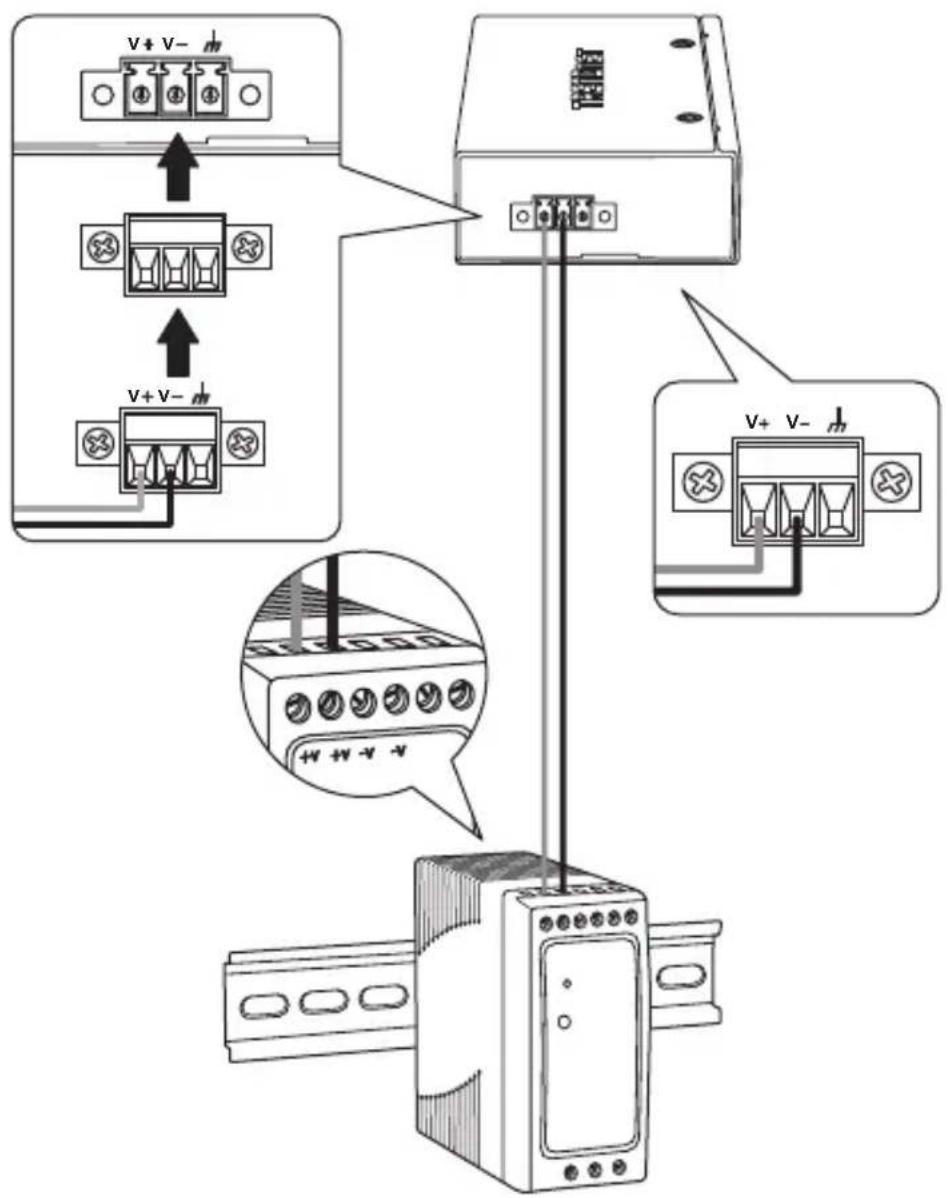

1. Collegare l'alimentatore (venduto a parte) al blocco contatti in dotazione (come mostrato in basso) e stringere le viti.

Nota: Rispettare le polarità.

1. Inserire il blocco contatti sull'unità, collegare il filo di terra e fornire corrente all'alimentatore.

Nota: Il modello di switch e l'alimentatore possono essere differenti da quelli mostrati nell'esempio seguente. I blocchi terminali del connettore possono essere a 3 pin (doppia alimentazione) o a 6 pin (a doppia alimentazione con uscita relè di allarme) differenziati per quanto riguarda l'etichettatura.

1. Collegare una sorgente di rete e dispositivi allo switch. Controllare i LED per confermare che le connessioni sono state stabilite. La tua installazione è completata.

____: Fare riferimento alla sezione sulla descrizione dei LED a pagina 6-7 per riferirsi al proprio modello di switch.
