Caractéristiques techniques	Commutateur Gigabit Ethernet, 5 ports RJ45 10/100/1000 Mbps
Utilisation	Idéal pour les réseaux domestiques et de petites entreprises, permettant des connexions rapides et fiables.
Maintenance et réparation	Pas de maintenance requise, mais vérifier régulièrement les connexions et l'alimentation.
Sécurité	Fonctionnalités de sécurité de base, comme le contrôle d'accès au réseau.
Informations générales	Compatible avec les normes IEEE 802.3, 802.3u, 802.3ab. Alimentation via adaptateur externe.

FOIRE AUX QUESTIONS - TI-GLC50 TRENDNET

Comment réinitialiser le TRENDNET TI-GLC50 aux paramètres d'usine ?

Pour réinitialiser le TRENDNET TI-GLC50, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Le commutateur ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que l'adaptateur fonctionne. Assurez-vous également que la prise électrique est opérationnelle.

Comment connecter le TRENDNET TI-GLC50 à mon réseau ?

Utilisez un câble Ethernet pour relier un port LAN du commutateur à un routeur ou un autre appareil réseau. Ensuite, connectez vos périphériques aux ports restants du commutateur.

Pourquoi certains ports ne semblent pas fonctionner ?

Vérifiez que les câbles Ethernet sont correctement branchés et en bon état. Essayez d'utiliser un autre câble ou un autre périphérique pour déterminer si le problème vient du port ou du câble.

Le commutateur chauffe-t-il trop lors de son utilisation ?

Un léger échauffement est normal. Assurez-vous que le commutateur est placé dans un endroit bien ventilé. Si la chaleur est intense, vérifiez si le dispositif est obstrué ou si l'environnement est trop chaud.

Comment mettre à jour le firmware du TRENDNET TI-GLC50 ?

Visitez le site Web de TRENDNET pour télécharger la dernière version du firmware. Suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Le commutateur fonctionne-t-il avec des appareils PoE ?

Le TRENDNET TI-GLC50 n'est pas un commutateur PoE. Pour alimenter des appareils PoE, utilisez un commutateur compatible PoE.

Comment résoudre des problèmes de connexion intermittente ?

Vérifiez les câbles, les connexions et la configuration de votre réseau. Testez chaque appareil connecté pour identifier le périphérique à l'origine du problème.

Quelle est la vitesse maximale de transmission du TRENDNET TI-GLC50 ?

Le TRENDNET TI-GLC50 prend en charge des vitesses de transmission allant jusqu'à 1 Gbit/s par port.

MODE D'EMPLOI TI-GLC50 TRENDNET

1. Avant de commencer

2. Références rapides

3. Installation du matériel

1. Avant de commencer

Contenu de l'emballage

Ÿ TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50

Ÿ Guide d'installation rapide Ÿ Bornier détachable Ÿ Fixation Rail DIN Ÿ Plaques pour fixation murale Configuration minimale Ÿ Réseau existant Ÿ Alimentation électrique Consommation d'énergie du commutateur Alimentations Compatibles Remarque: Sélectionnez l’alimentation électrique appropriée en fonction du modèle de switch que vous modèle de commutateur. TI-M6024 60W 120W 120W 240W TI-S12024 TI-S12048 TI-S24048 24V / 2.5A 24V / 5A 48V / 2.5A 48V / 5A 48V / 10A Type DIN-Rail DIN-Rail DIN-Rail DIN-Rail DIN-Rail TI-S48048 480W 52V / 4.86A DIN-Rail TI-S15052 150W 52V / 4.61A DIN-Rail TI-S24052 240W Modèle de Alimentation électrique Puissance max. Fourni Sortie DC Modèle de switch Fourchette de tension d’entrée DC Consommation électrique du switch 3.21W 4.72W 1.69W 1.92W 9 – 60V 9 – 60V 9 – 60V 9 – 60V TI-GLC50 TI-GLC80 TI-ELC50 TI-ELC80ENGLISH FRANÇAIS DEUTSCH ESPAÑOL РORTUGUÊSITALIANO

2. Référence rapides

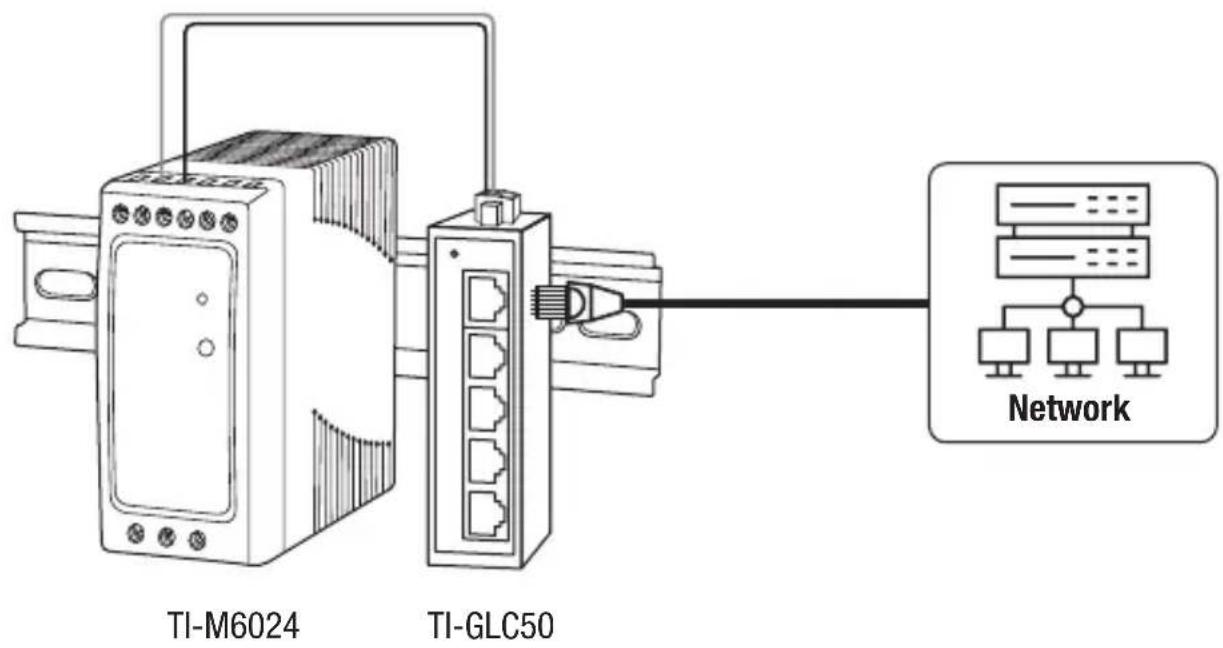

Remarque: Le modèle du switch et l’alimentation peuvent être différents de ceux montrés dans l’exemple ci-dessous. TI-M6024 TI-GLC50 Network Consignes de sécurité

Ÿ Coupez le courant avant de brancher ou de déconnecter quelque module ou câble que ce soit. La tension électrique correcte exacte est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N’utilisez PAS un voltage supérieur au voltage maximum mentionné sur l’étiquette du produit. Ÿ Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.ENGLISH FRANÇAIS DEUTSCH ESPAÑOL РORTUGUÊSITALIANO

3. Installation du matériel

2. Installez le appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.

3. Faites pivoter l’appareil vers le bas en direction du rail afin de le fixer à son emplacement. Un

clic vous avertira lorsqu'il est en place. Installation du appareil Retirer le appareil Le Switch peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN. Instructions de fixation sur rail DIN

1. Fixez le support de fixation rail DIN au switch.

4. Pour enlever le appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le

pivoter hors du rail. Remarque: Le switch peut être différent de celui montré dans les exemples ci-dessous.ENGLISH FRANÇAIS DEUTSCH ESPAÑOL РORTUGUÊSITALIANO

1. Fixez les plaques de fixation murale à l'switch.

2. Installez le appareil.

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré

ci-dessous) et fixez-le à l'aide de vis. Remarque: Respecter les polarités.

2. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez

l'adaptateur secteur.ENGLISH FRANÇAIS DEUTSCH ESPAÑOL РORTUGUÊSITALIANO

Remarque: Le modèle du switch et l’alimentation peuvent être différents de ceux montrés dans l’exemple ci-dessous. Les borniers peuvent comporter 3 broches (double entrée d’alimentation) ou 6 broches (double entrée d’alimentation avec sortie relais d’alarme) avec des différences d’identification. V V V V V V

3. Connectez une source et les périphériques réseau au switch. Vérifiez les LED afin de

confirmer que les connexions sont établies. Votre installation est terminée. : Veuillez vous reporter à la section Définition des LED des pages6-7 pour plus de Remarque détails sur votre modèle de switch.ENGLISH FRANÇAIS DEUTSCH ESPAÑOL РORTUGUÊSITALIANO
