TI-GLC80 - Interruttore TRENDNET - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch industriale Gigabit
Modello	TI-GLC80
Numero di porte	8 porte Gigabit (10/100/1000 Mbps)
Alimentazione	Morsettiera estraibile, ingresso 9-60 V DC, consumo 4.72 W
Montaggio	Scrivania, parete (piastre incluse), guida DIN (supporto incluso)
LED	Indicatori di collegamento/attività per porta, LED di alimentazione
Sicurezza	Conforme a EN IEC 62368-1, EN 55032, EN 55035, EN 61000-6-2/4
Protezione	Doppio polo/fusibile sul neutro
Accessori inclusi	Morsettiera estraibile, supporto guida DIN, piastre per montaggio a parete, guida di installazione rapida
Temperatura di funzionamento	Non specificata nel manuale (stima: da -10 a 60 °C per uso industriale)
Umidità di funzionamento	Non specificata (stima: dal 5% al 95% senza condensa)
Dimensioni	Non specificate (stima: 120 x 80 x 35 mm)
Peso	Non specificato (stima: 0,3 kg)
Manutenzione	Pulire con un panno asciutto e non lanuginoso. Scollegare prima della pulizia.
Riparabilità	Pezzi di ricambio non disponibili direttamente. Contattare il supporto tecnico TRENDnet.

Domande frequenti - TI-GLC80 TRENDNET

Qual è il consumo elettrico del TI-GLC80?

Il consumo elettrico è di 4,72 W con una tensione di ingresso da 9 a 60 V DC.

Come installare lo switch su una guida DIN?

Fissare il supporto di fissaggio per guida DIN in dotazione allo switch, agganciarlo dall'alto sulla guida, quindi ruotare il dispositivo verso il basso fino allo scatto.

Quali tipi di alimentazione sono compatibili?

TRENDnet consiglia gli alimentatori DIN-Rail TI-M6024 (24V/2.5A), TI-S12024 (24V/5A), TI-S12048 (48V/2.5A), ecc. Scegliere in base alle proprie esigenze.

Come collegare l'alimentazione?

Collegare l'alimentazione alla morsettiera estraibile rispettando le polarità, fissare la morsettiera allo switch, quindi collegare il cavo di alimentazione a una presa con messa a terra.

Cosa fare se i LED non si accendono?

Verificare la connessione dell'alimentazione, la tensione di ingresso (9-60V DC) e il corretto serraggio della morsettiera. Assicurarsi che l'alimentazione sia sotto tensione.

Qual è la tensione di ingresso massima?

La tensione di ingresso massima è di 60 V DC. Non superare mai questo valore per evitare di danneggiare il dispositivo.

Il TI-GLC80 supporta il PoE?

No, questo modello non è PoE. Si tratta di uno switch standard. Per esigenze PoE, consultare i modelli PoE di TRENDnet.

Come pulire lo switch?

Scollegare l'apparecchio, quindi pulirlo con un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi.

Dove trovare pezzi di ricambio?

I pezzi di ricambio non sono venduti separatamente. Per qualsiasi riparazione, contattare il supporto tecnico TRENDnet.

Quali sono le certificazioni di sicurezza?

Lo switch è conforme agli standard EN IEC 62368-1 (sicurezza), EN 55032 e EN 55035 (EMC).

MANUALE UTENTE TI-GLC80 TRENDNET

1. Prima di cominciare
2. Riferimento rapido
3. Installazione hardware

1. Prima di cominciare

Contenuto della Confezione

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guida di Installazione Rapida
• Blocco contatti estraibile
• Montaggio su guida DIN
• Piastra di montaggio a parete

Requisiti minimi

• Rete esistente
• Alimentatore

Alimentatori compatibili

Modello di alimentazione	Massimo. Alimentazione fornita	Uscita CC	Tipo
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Nota: selezionare l'alimentatore appropriato in base al modello dello switch.

Nota di sicurezza

• Spegnere l'alimentazione prima di collegare o scollegare qualsiasi modulo o filo. La corretta tensione di alimentazione è elencata sull'etichetta del prodotto. Controllare il voltaggio della propria fonte di alimentazione per accertarsi di stare usando la parte corretta. Non utilizzare un voltaggio superiore a come specificato sull'etichetta del prodotto.
• Calcolare la massima corrente possibile in ciascun cavo di alimentazione e cavo comune. Osservare tutti i codici elettrici che raccomandano la corrente massima disponibile per ciascuna dimensione del filo. Se la corrente supera la tensione nominale massima, il cablaggio potrebbe surriscaldarsi, causando seri danni alla vostra apparecchiatura.

2. Riferimento rapido

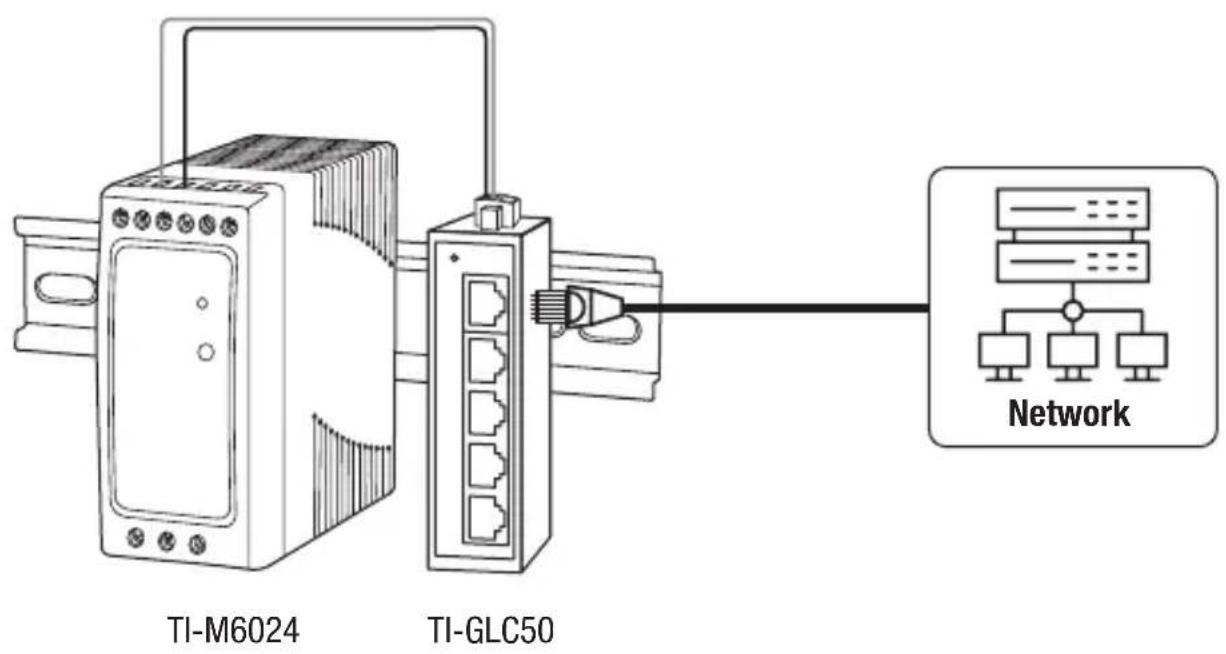

Nota: Il modello di switch e l'alimentatore possono essere differenti da quelli mostrati nell'esempio seguente.

3. Installazione Hardware

L'interruttore può essere posizionato su tavolo, a muro oppure montato su guida DIN.

Istruzioni per il montaggio su guida DIN

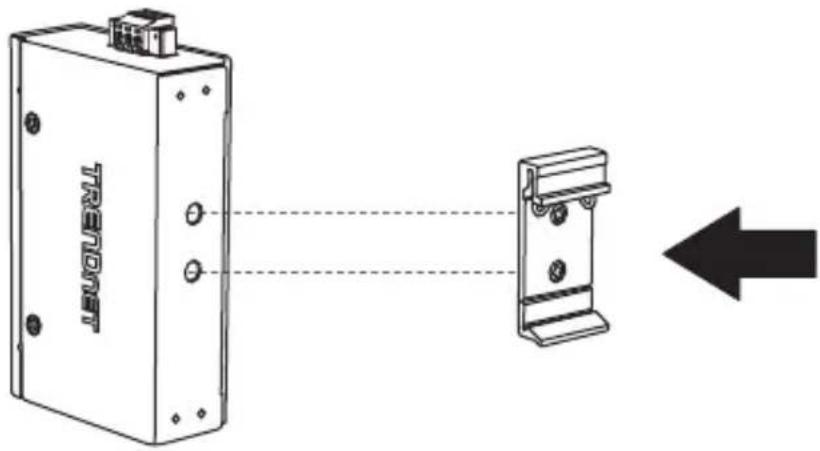

1. Montare la staffa DIN sullo convertitore.

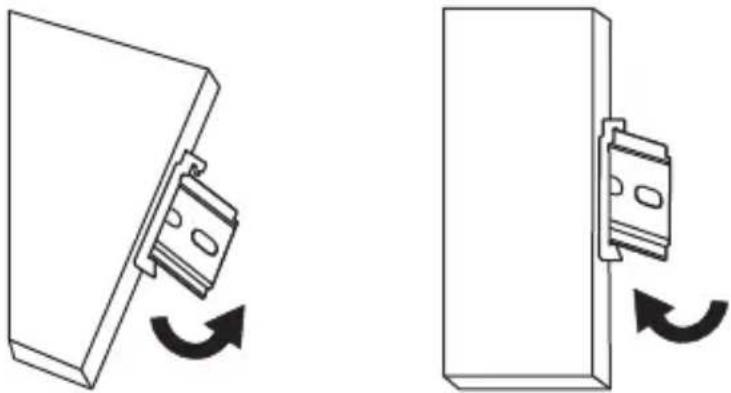

1. Posizionare l'unità di fronte al DIN-Rail e agganciare la staffa di m ontaggio sopra la parte superiore del binario.
2. Ruotate l'unità in basso in basso verso la guida per bloccarlo in posizione. Sarà fissato quando udirete lo scatto.

Installazione dello unità Disinstallazione dello unità

1. Per rimuovere l'unità, spingere per liberare la parte inferiore del D IN-Rail e ruotare per allontanare dal binario.

Istruzione per il montaggio a muro

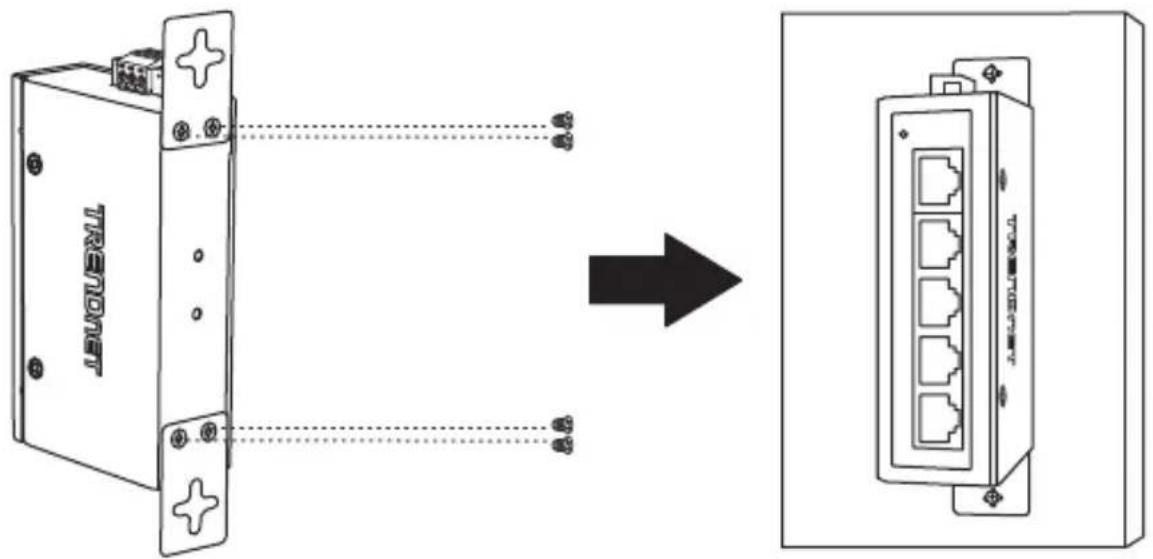

1. Fissare allo switch la piastra di montaggio a parete.
2. Installare lo switch.

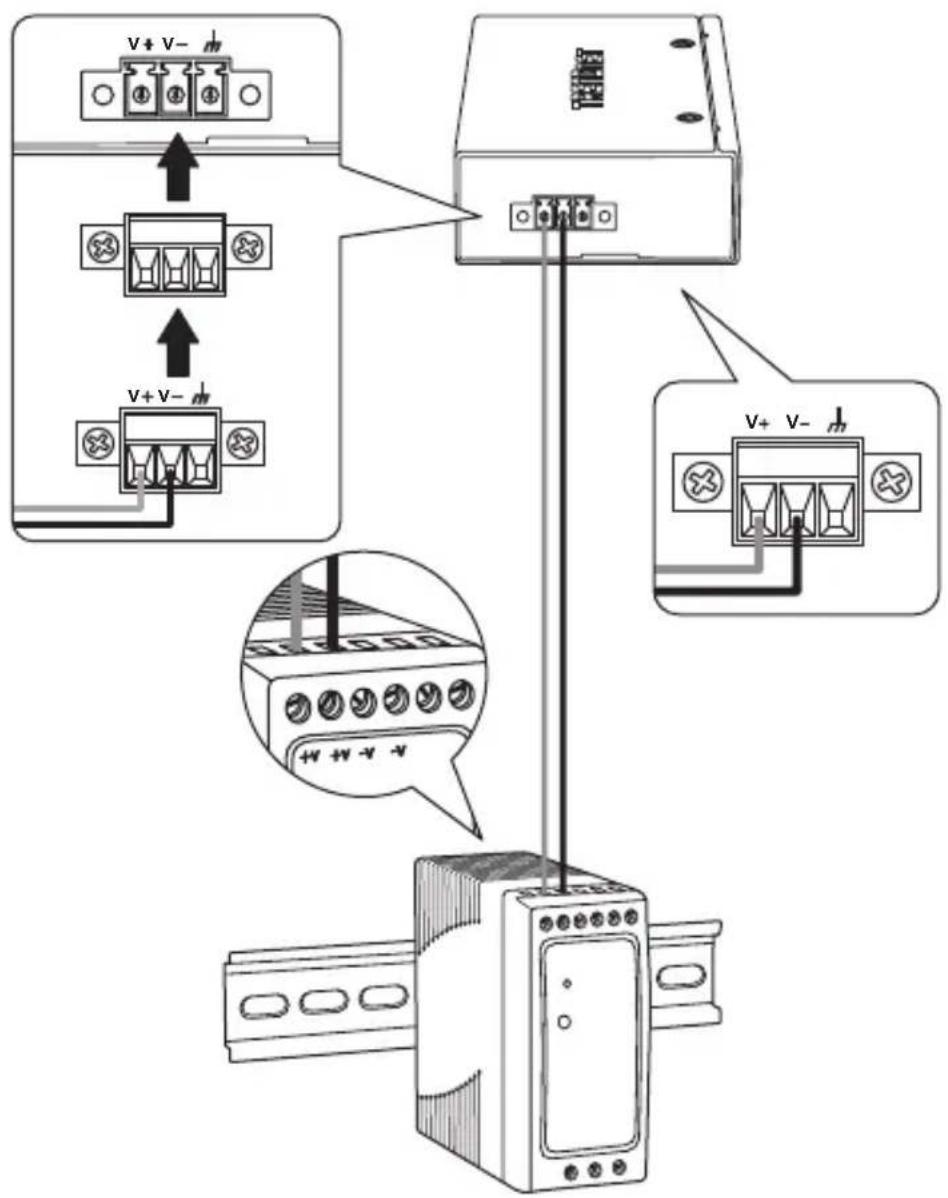

Collegare l'alimentazione

1. Collegare l'alimentatore (venduto a parte) al blocco contatti in dotazione (come mostrato in basso) e stringere le viti.

Nota: Rispettare le polarità.

1. Inserire il blocco contatti sull'unità, collegare il filo di terra e fornire corrente all'alimentatore.

Nota: Il modello di switch e l'alimentatore possono essere differenti da quelli mostrati nell'esempio seguente. I blocchi terminali del connettore possono essere a 3 pin (doppia alimentazione) o a 6 pin (a doppia alimentazione con uscita relè di allarme) differenziati per quanto riguarda l'etichettatura.

1. Collegare una sorgente di rete e dispositivi allo switch. Controllare i LED per confermare che le connessioni sono state stabilite. La tua installazione è completata.

____: Fare riferimento alla sezione sulla descrizione dei LED a pagina 6-7 per riferirsi al proprio modello di switch.
