Produkttyp	Industrie-Gigabit-Switch
Modell	TI-GLC80
Anzahl der Ports	8 Gigabit-Ports (10/100/1000 Mbit/s)
Stromversorgung	Abnehmbare Klemmleiste, Eingang 9-60 V DC, Leistungsaufnahme 4,72 W
Montage	Tisch, Wand (mitgelieferte Platten), DIN-Schiene (mitgelieferte Halterung)
LEDs	Link-/Aktivitätsanzeigen pro Port, Betriebs-LED
Sicherheit	Konform mit EN IEC 62368-1, EN 55032, EN 55035, EN 61000-6-2/4
Schutz	Doppelpol/Sicherung auf dem Neutralleiter
Im Lieferumfang enthaltenes Zubehör	Abnehmbare Klemmleiste, DIN-Schienenhalterung, Wandmontageplatten, Schnellinstallationsanleitung
Betriebstemperatur	Nicht im Handbuch angegeben (Schätzung: -10 bis 60 °C für industriellen Einsatz)
Betriebsfeuchtigkeit	Nicht angegeben (Schätzung: 5% bis 95% ohne Kondensation)
Abmessungen	Nicht angegeben (Schätzung: 120 x 80 x 35 mm)
Gewicht	Nicht angegeben (Schätzung: 0,3 kg)
Wartung	Mit einem trockenen, fusselfreien Tuch reinigen. Vor der Reinigung vom Strom trennen.
Reparierbarkeit	Ersatzteile nicht direkt verfügbar. Kontaktieren Sie den TRENDnet technischen Support.

Häufig gestellte Fragen - TI-GLC80 TRENDNET

Wie hoch ist der Stromverbrauch des TI-GLC80?

Der Stromverbrauch beträgt 4,72 W bei einer Eingangsspannung von 9 bis 60 V DC.

Wie installiere ich den Switch auf einer DIN-Schiene?

Befestigen Sie die mitgelieferte DIN-Schienenhalterung am Switch, hängen Sie ihn von oben auf die Schiene und schwenken Sie das Gerät nach unten, bis es einrastet.

Welche Stromversorgungstypen sind kompatibel?

TRENDnet empfiehlt die DIN-Schienen-Netzteile TI-M6024 (24V/2.5A), TI-S12024 (24V/5A), TI-S12048 (48V/2.5A) usw. Wählen Sie je nach Bedarf.

Wie schließe ich die Stromversorgung an?

Schließen Sie das Netzteil unter Beachtung der Polarität an die abnehmbare Klemmleiste an, befestigen Sie die Klemmleiste am Switch und stecken Sie das Netzkabel in eine geerdete Steckdose.

Was tun, wenn die LEDs nicht leuchten?

Überprüfen Sie den Anschluss der Stromversorgung, die Eingangsspannung (9-60 V DC) und den festen Sitz der Klemmleiste. Stellen Sie sicher, dass die Stromversorgung eingeschaltet ist.

Was ist die maximale Eingangsspannung?

Die maximale Eingangsspannung beträgt 60 V DC. Überschreiten Sie diesen Wert niemals, um Schäden am Gerät zu vermeiden.

Unterstützt der TI-GLC80 PoE?

Nein, dieses Modell unterstützt kein PoE. Es handelt sich um einen Standard-Switch. Für PoE-Anforderungen sehen Sie sich die PoE-Modelle von TRENDnet an.

Wie reinige ich den Switch?

Trennen Sie das Gerät vom Strom und reinigen Sie es mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Wo finde ich Ersatzteile?

Ersatzteile werden nicht einzeln verkauft. Für Reparaturen kontaktieren Sie den TRENDnet technischen Support.

Welche Sicherheitszertifizierungen gibt es?

Der Switch ist konform mit den Normen EN IEC 62368-1 (Sicherheit), EN 55032 und EN 55035 (EMV).

BEDIENUNGSANLEITUNG TI-GLC80 TRENDNET

1. Bevor Sie Anfangen
2. Schnellübersicht
3. Hardware-Installation

18 Español

1. Bevor Sie Anfangen

Paketinhalte

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Kurzanleitung zur Installation
• Abnehmbare Anschlussleiste
• DIN-Schienenmontage
- Wandmontageplatten

Mindestanforderungen

• Bestehendes Netzwerk
- Stromversorgung

Switch-Stromverbrauch

Switch-Modell	Switch-Stromverbrauch	DC-Eingangsleistungsbereich
TI-GLC80	4.72W	9 – 60V
TI-ELC80	1.92W	9 – 60V
TI-GLC50	3.21W	9 – 60V
TI-ELC50	1.69W	9 – 60V

Kompatible Stromversorgungen

Netzteil-Modell	Max. Leistung geliefert	DC-Ausgang	Typ
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Hinweis: Wählen Sie das passende Netzteil zu dem von Ihnen Switch-Modells aus.

Sicherheitshinweis

• Stellen Sie den Strom ab, bevor Sie ein oder aus Modul oder Kabel anschließen. Die richtige Stromversorgungsspannung ist auf dem Etikett des Produkts angegeben. Überprüfen Sie die Spannung Ihrer Stromquelle, um sicherzustellen, dass Sie den richtigen Teil verwenden. Überschreiten Sie NICHT die auf dem Produktetikett angegebene Höchstspannung
• Berechnen Sie den maximal möglichen Strom für jedes Kabel und die gemeinsame Leitung. Beachten Sie alle Elektrorichtlinien, die den maximal zulässigen Strom für jede Kabelgröße vorschreiben. Bei Überschreitung der Maximalwerte können sich die Kabel überhitzen und Ihre Ausrüstung schwer beschädigen.

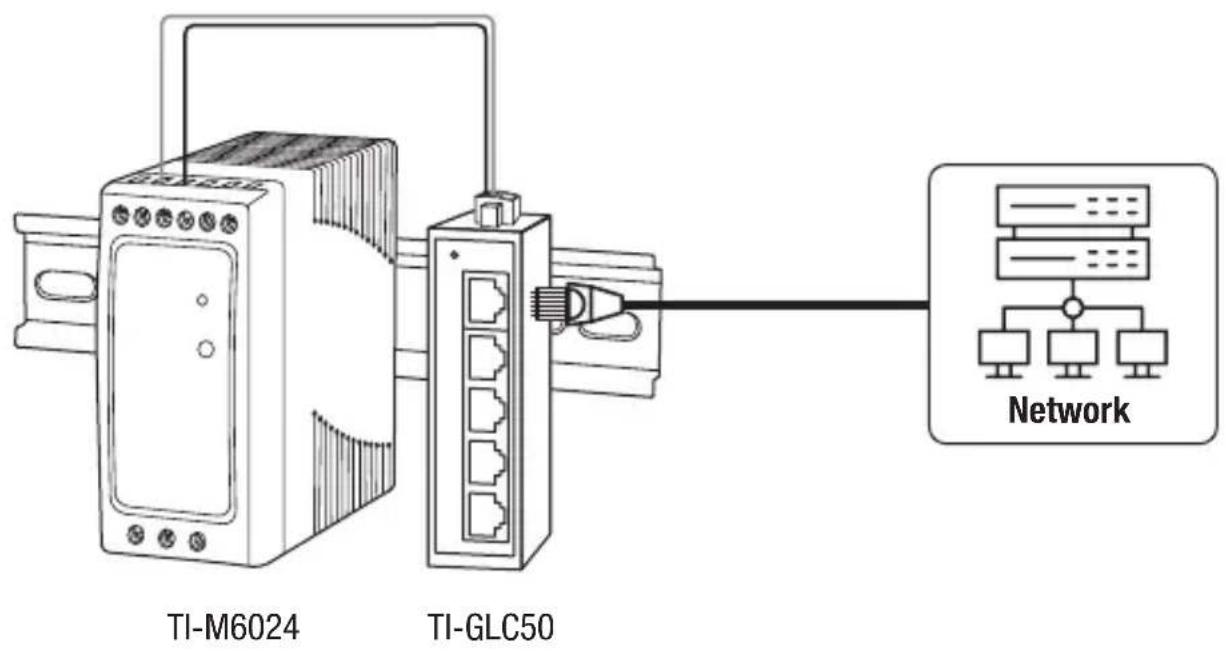

2. Schnellübersicht

Hinweis: Das Switch-Modell und das Netzteil können von dem im folgenden Beispiel abweichen

3. Hardware-Installation

Der Schalter kann auf dem Desktop, an der Wand oder auf einer DIN-Schiene installiert werden.

Anleitung zur DIN-Schienenmontage

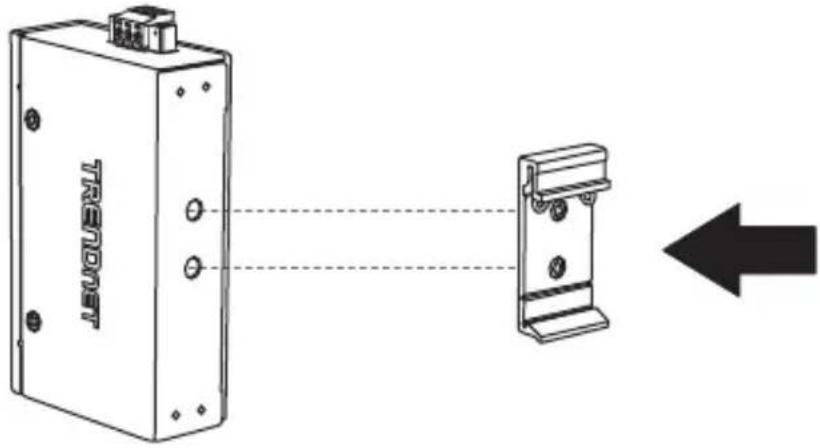

1. Befestigen Sie die DIN-Schienenmontageklammer am Schalter.

Hinweis: Der Switch kann sich von dem in den folgenden Beispielen gezeigten unterscheiden.

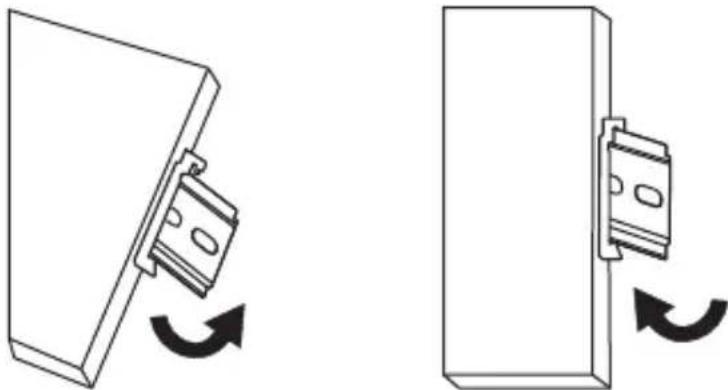

1. Positionieren Sie den gerät vor der DIN-Schiene und haken Sie die Montageklammer über dem oberen Teil der Schiene.
2. Drehen Sie den den Gerät nach unten zur Schiene hin, um ihn zu befestigen. Sie hören ein Klicken, wenn er einrastet.

Montage des Gerät Freigabe des Gerät

1. Um den Gerät zu entfernen, nach unten ziehen, um das Ende der DIN-Schiene freizumachen, und von der Schiene wegdrehen.

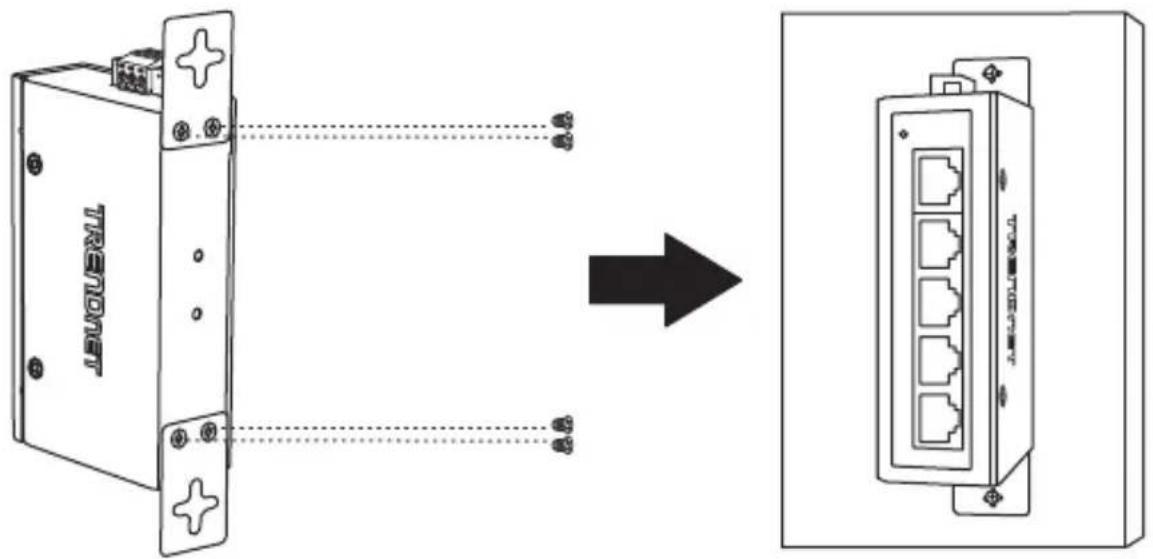

Anweisungen zur Wandmontage

1. Befestigen Sie die Wandbefestigungsplatten am medienkonverter.
2. Montieren Sie den Gerät.

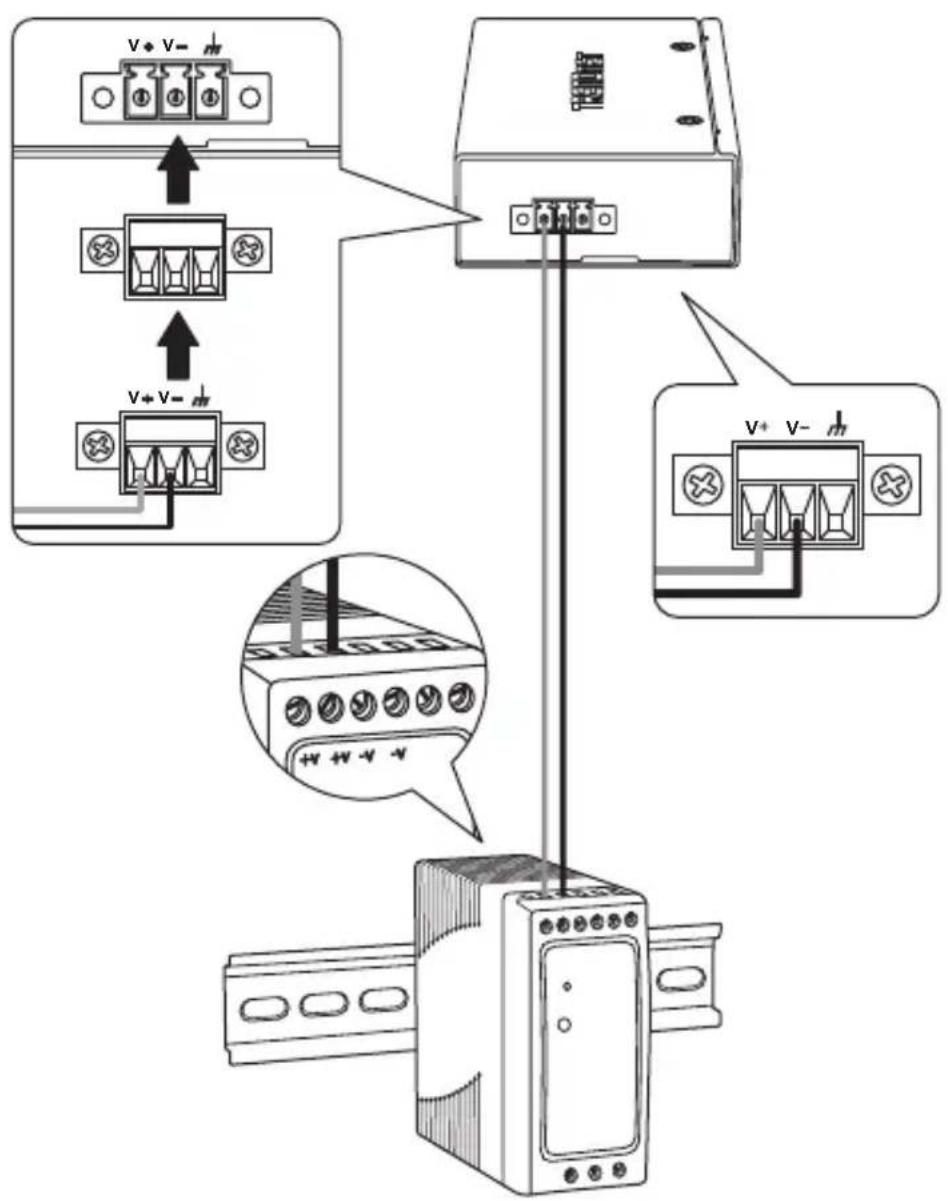

Stromanschluss

1. Befestigen Sie den Stromversorgung (getrennt erhältlich) an dem inbegriffenen Anschlussleiste (wie unten gezeigt), und sichern Sie ihn mit den Schrauben.

Hinweis: Die Polaritäten müssen passen.

1. Schließen Sie den Anschlussblock an das Gerät an, bringen Sie den Nullleiter in Kontakt mit dem Boden und versorgen Sie den Netzadapter mit Strom.

Hinweis: Das Switch-Modell und das Netzteil können von dem im folgenden Beispiel abweichen. Die Klemmenblöcke können 3-polig (Dual Power Input) oder 6-polig (Dual Power Input mit Alarmrelaisausgang) mit unterschiedlichen Beschriftungen sein.

1. Schließen Sie eine Netzwerkquelle und die Geräte an den Schalter an. Überprüfen Sie die LEDs, um sicherzustellen, dass die Anschlüsse funktionieren. Ihre Installation ist abgeschlossen.

Hinweis: Bitte beachten Sie den Abschnitt zur LED-Definition auf Seite 6-7 für Ihr Switch-Modell.

Name und Adresse des Herstellers

TRENDnet, Inc. Zwolsestraat 156 2587 WB

20675 Manhattan Place The Hague The

Informationen zum Produkt

Modellnummer: TI-ELC80 (v2.0R) / TI-GLC80 (v2.0R) / TI-ELC50 (v2.0R) / TI-GLC50 (v2.0R)

Produktname: 8-Port Industrieller Fast-Ethernet-DIN-Rail-Mini-Switch

Industrieller Gigabit 8-Port-DIN-Rail-Mini-Switch

5-Port Industrieller Fast-Ethernet-DIN-Rail-Mini-Switch

Industrieller Gigabit 5-Port-DIN-Rail-Mini-Switch

Handelsname: TRENDnet

TRENDnet erklärt hiermit, dass das Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen unter unserer alleinigen Verantwortung entspricht.

Sécurité: EN IEC 62368-1:2020+A11:2020

EMV EN 55032:2015/A1:2020

EN 55035:2017/A11:2020

EN IEC 61000-6-2:2019

EN IEC 61000-6-4:2019

Hiermit wird bestätigt, dass dieses Produkt den folgenden Richtlinien entspricht.

Richtlinien: EMV-Richtlinie 2014/30/EU

RoHS-Richtlinie 2015/863/UE

RoHS-Richtlinie 2011/65/EU

WEEE-Richtlinie 2012/19/EU

REACH-Verordnung (EG) Nr. 1907/2006

Niederspannungsrichtlinie 2014/35/EU

Für diese Erklärung verantwortliche Person.

Ort der Ausstellung: Torrance, California, USA

Datum: August 08, 2025

Name: Sonny Su

Titel: Vizepräsident für Technologie

Unterschrift:
