Tipo de produto	Switch industrial Gigabit
Modelo	TI-GLC80
Número de portas	8 portas Gigabit (10/100/1000 Mbps)
Alimentação	Bloco de terminais removível, entrada 9-60 V DC, consumo 4,72 W
Montagem	Mesa, parede (placas fornecidas), trilho DIN (suporte fornecido)
LEDs	Indicadores de link/atividade por porta, LED de alimentação
Segurança	Conforme EN IEC 62368-1, EN 55032, EN 55035, EN 61000-6-2/4
Proteção	Polo duplo/fusível no neutro
Acessórios incluídos	Bloco de terminais removível, suporte para trilho DIN, placas de fixação na parede, guia de instalação rápida
Temperatura de operação	Não especificada no manual (estimativa: -10 a 60 °C para uso industrial)
Umidade de operação	Não especificada (estimativa: 5% a 95% sem condensação)
Dimensões	Não especificadas (estimativa: 120 x 80 x 35 mm)
Peso	Não especificado (estimativa: 0,3 kg)
Manutenção	Limpar com um pano seco e sem fiapos. Desconectar antes da limpeza.
Reparabilidade	Peças de reposição não disponíveis diretamente. Contatar o suporte técnico TRENDnet.

Perguntas frequentes - TI-GLC80 TRENDNET

Qual é o consumo de energia do TI-GLC80?

O consumo de energia é de 4,72 W sob uma tensão de entrada de 9 a 60 V DC.

Como instalar o switch em um trilho DIN?

Fixe o suporte de fixação do trilho DIN fornecido ao switch, pendure-o pela parte superior no trilho e, em seguida, gire o dispositivo para baixo até ouvir um clique.

Quais tipos de alimentação são compatíveis?

A TRENDnet recomenda as fontes de alimentação DIN-Rail TI-M6024 (24V/2,5A), TI-S12024 (24V/5A), TI-S12048 (48V/2,5A), etc. Escolha conforme sua necessidade.

Como conectar a alimentação?

Conecte a alimentação ao bloco de terminais removível respeitando as polaridades, fixe o bloco de terminais ao switch e, em seguida, conecte o cabo de alimentação a uma tomada com aterramento.

O que fazer se os LEDs não acenderem?

Verifique a conexão da alimentação, a tensão de entrada (9-60V DC) e o aperto correto do bloco de terminais. Certifique-se de que a alimentação está ligada.

Qual é a tensão de entrada máxima?

A tensão de entrada máxima é de 60 V DC. Nunca exceda esse valor para evitar danos ao dispositivo.

O TI-GLC80 suporta PoE?

Não, este modelo não é PoE. Trata-se de um switch padrão. Para necessidades PoE, consulte os modelos PoE da TRENDnet.

Como limpar o switch?

Desconecte o dispositivo e limpe-o com um pano macio e seco. Não use produtos químicos ou abrasivos.

Onde encontrar peças de reposição?

As peças de reposição não são vendidas separadamente. Para qualquer reparo, contate o suporte técnico da TRENDnet.

Quais são as certificações de segurança?

O switch está em conformidade com as normas EN IEC 62368-1 (segurança), EN 55032 e EN 55035 (EMC).

MANUAL DE UTILIZADOR TI-GLC80 TRENDNET

1. Antes de Começar
2. Consulta rápida
3. Instalação do hardware

28 Italino

Nota: Las polaridades deben coincidir.

Conteúdo da Embalagem

• TI-GLC80 / TI-ELC80 / TL-GLC50 / TI-ELC50
• Guuia de instalação rápida
• Bloco de terminais removível
• Montagem em trilho DIN
- lacas de montagem na parede

Requisitos mínimos

• Rede existente
• Fonte de alimentação

Mudar o consumo de energia

	Mudar o consumo de energia	Modaikadbettenação de entrada CC
TI-GLC80	4.72W	9 – 60V
TI-ELC80	1.92W	9 – 60V
TI-GLC50	3.21W	9 – 60V
TI-ELC50	1.69W	9 – 60V

Fontes de alimentação compatíveis

Modelo de fonte de alimentação	Máx. Energia fornecida	Saída CC	Tipo
TI-M6024 60W		24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
TI-S15052	150W	52V / 4.86A	DIN-Rail
TI-S24052	240W	52V / 4.61A	DIN-Rail

Nota: Seleccione a fonte de alimentação apropriada de acordo com o modelo do seu switch.

Nota de segurança

• Desligue a energia antes de conectar ou desconectar qualquer módulo ou fio. A tensão correta da fonte de alimentação está indicada na etiqueta do produto. Verifique a tensão de sua fonte de energia para certificar-se de que está usando a peça correta. NÃO use uma tensão maior do que conforme especificado na etiqueta do produto.
• Calculo a corrente máxima possível em cada fio de energia e fio comum. Siga todos os códigos elétricos que ditam a corrente máxima permissível para cada bitola de fio. Se a corrente ultrapassar a classificação máxima, a fiação pode superaquecer causando sérios danos ao seu equipamento.

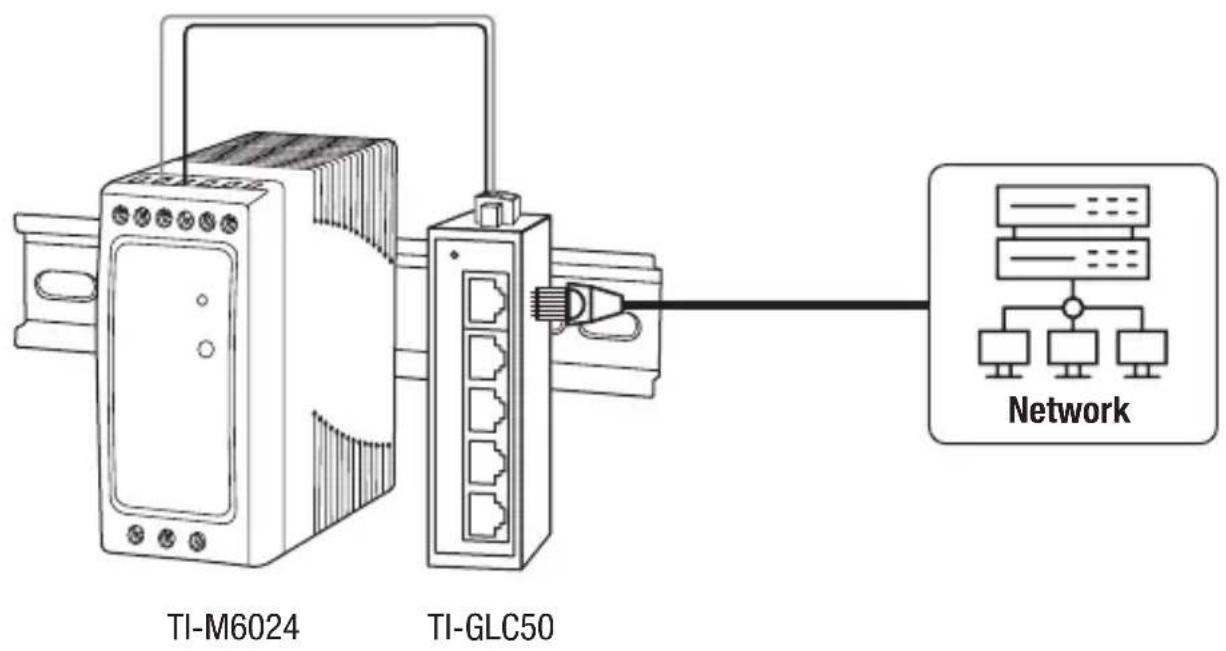

2. Consulta rápida

Nota: O switch e fonte de alimentação pode ser diferente dos mostrados nos exemplos abaixo.

3. Instalação do Hardware

O switch pode ser colocado sobre uma mesa, parede ou montado em um trilho DIN.

Instruções de montagem em trilho DIN

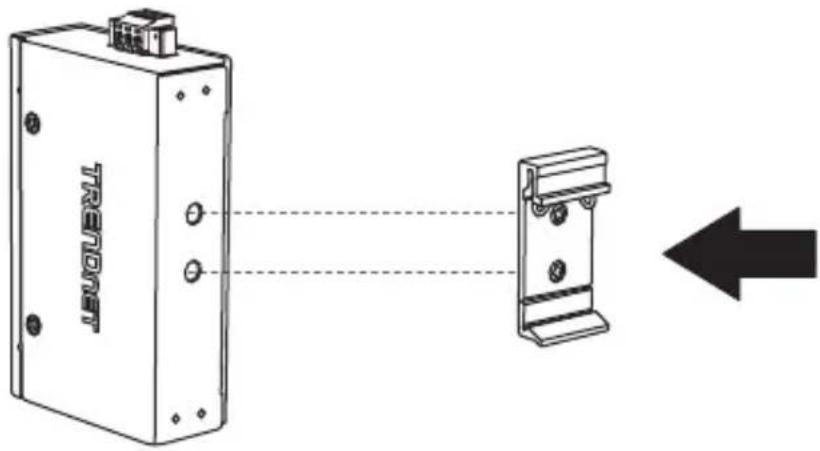

1. Fixe o suporte de montagem em trilho DIN no switch.

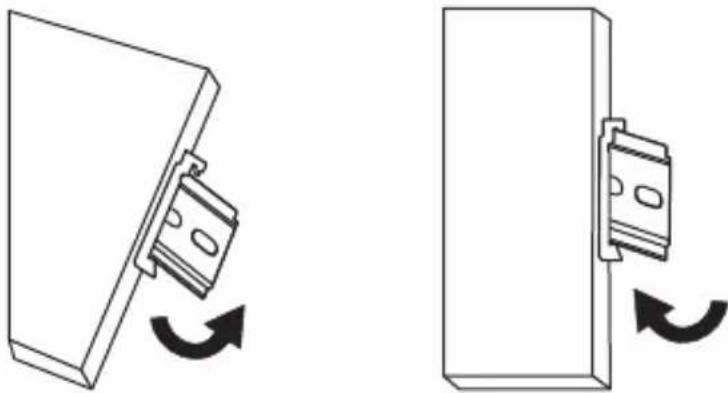

1. Posicione o unidade na frente do trilho DIN e enganche o suporte de montagem na parte superior do trilho.
2. Gire o unidade para para baixo na direção do trilho para travá-lo no local adequado. Você saberá que ele está seguro quando ouvir um clique.

Montagem do unidade Liberação do unidade

1. Para remover o unidade, pressione para baixo para afastar a parte inferior do trilho DIN e gire, afastando-o do trilho.

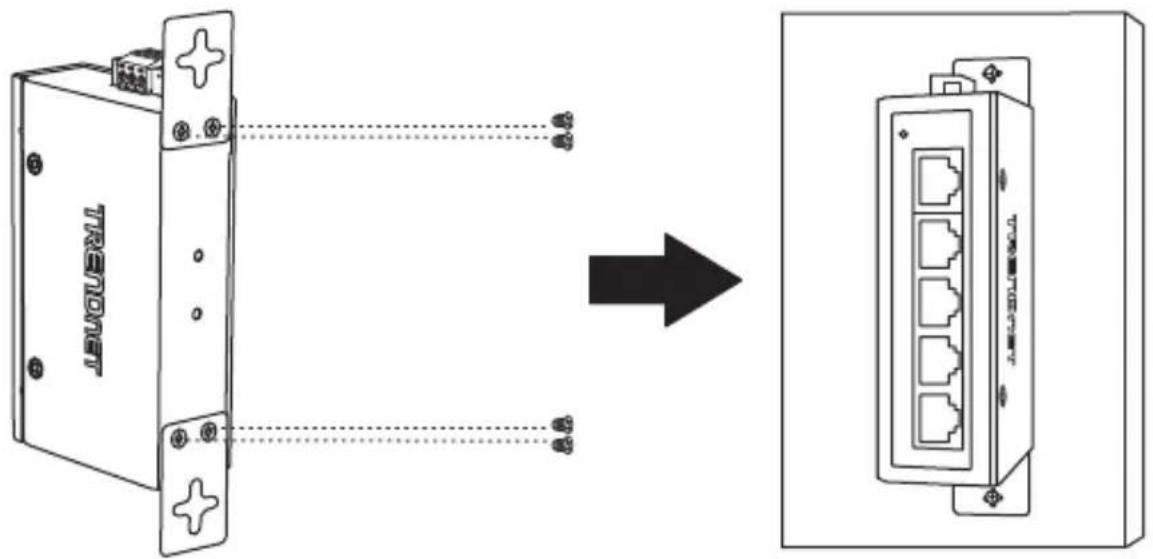

Instruções de montagem na parede

1. Fixe as placas de montagem na parede no switch.
2. Monte o unidade.

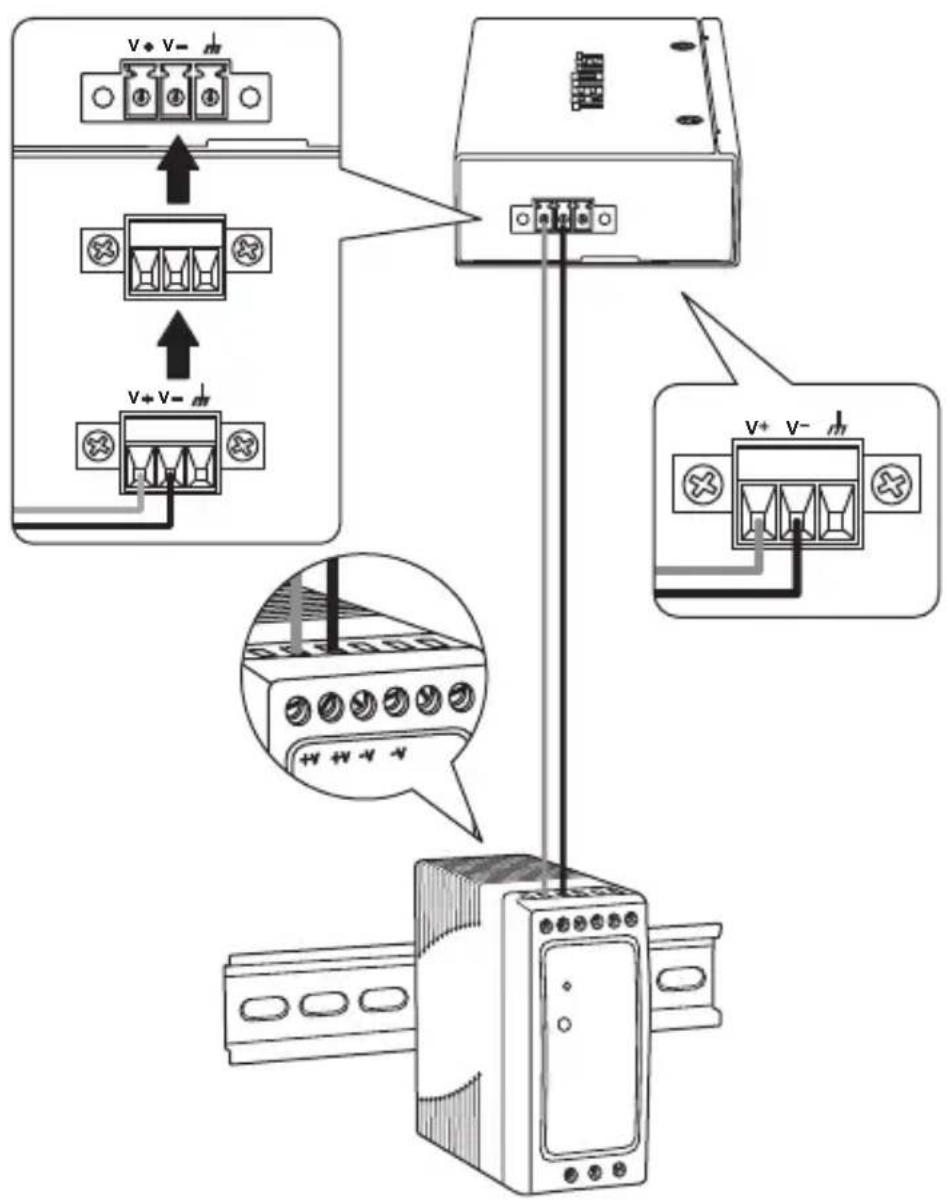

Aplicação de energia

1. Conecte o fonte de alimentação (vendido separadamente) ao bloco de terminais incluído (como exibido abaixo) e fixe com parafusos.

Nota: As polaridades devem coincidir.

1. Fixe o bloco de terminais na unidade, conecte o fio neutro ao aterramento e a fonte de alimentação ao adaptador de energia.

Nota: O switch pode ser diferente dos mostrados nos exemplos abaixo. Os blocos de terminais podem ser de 3 pinos (somente entrada de energia dupla) ou 6 pinos (entrada de energia dupla com saída de relé de alarme) com diferenças na rotulagem.

1. Conecte uma fonte de rede e dispositivos no switch. Verifique os LEDs para confirmar se as conexões estão estabelecidas. Sua instalação está concluída.

____: Consulte a seção de definição de LED na página 6-7 para referência ao seu modelo de switch.
